《电力系统分析》试题
电力系统分析测试题及答案
电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的（一）。
A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为（一）。
A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是（—）。
A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压（一）。
A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是（—）。
A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持（）。
A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为（一）。
A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是（一）。
A、1-35kV之间B、35-220kVC、IkV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是（—）。
A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统（一）。
A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是（一）。
A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(一)。
A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(__)。

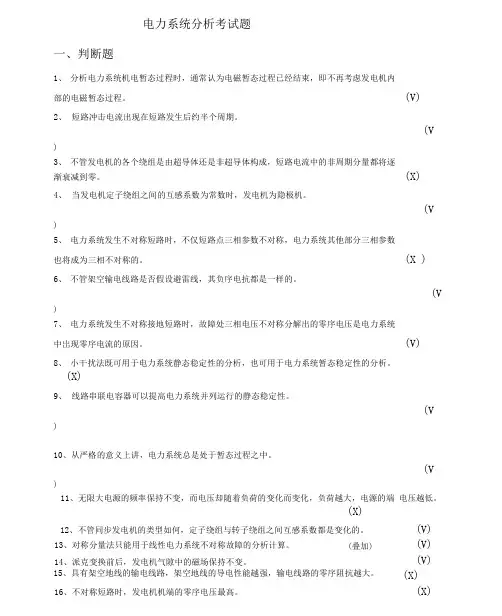

电力系统分析考试题
电力系统分析考试题一、判断题1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束，即不再考虑发电机内部的电磁暂态过程。
(V)2、短路冲击电流出现在短路发生后约半个周期。
(V )3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。
(X)4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。
(V )5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。
(X ) 6、不管架空输电线路是否假设避雷线，其负序电抗都是一样的。
(V )7、电力系统发生不对称接地短路时，故障处三相电压不对称分解出的零序电压是电力系统中岀现零序电流的原因。
(V)8、小干扰法既可用于电力系统静态稳定性的分析，也可用于电力系统暂态稳定性的分析。
(X)9、线路串联电容器可以提高电力系统并列运行的静态稳定性。
(V )10、从严格的意义上讲，电力系统总是处于暂态过程之中。
(V )11、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
(X)12、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
15、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。
(V)13、对称分量法只能用于线性电力系统不对称故障的分析计算。
(叠加) (V)14、派克变换前后，发电机气隙中的磁场保持不变。
(V)(X) 16、不对称短路时，发电机机端的零序电压最高。
(X)17、 同步发电机转子的惯性时间常数JT 反映了转子惯性的大小。
18、 短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
19、 切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下， (V)20、 变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性（V ） 21、 对称分量法不能用于非线性电力网的不对称短路分析。
电力系统分析试题及答案
电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。
A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。
A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。
A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。
答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。
答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。
答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。
答案：电力系统由发电站、变电站、输电线路和配电网组成。
发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。
2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。
动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。
四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。
发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。
请计算输电线路的损耗。
答案：首先计算变电站的损耗：100MW * 5% = 5MW。
然后计算到达负荷之前的功率：100MW - 5MW = 95MW。
由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。
2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。
答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

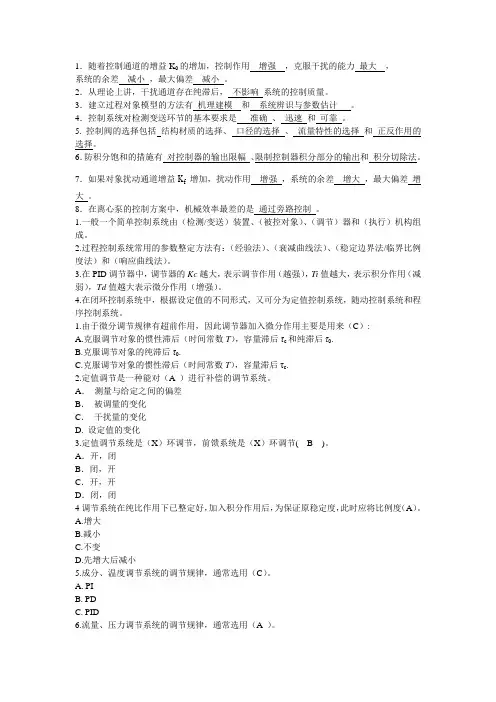

电力系统分析试题
1．随着控制通道的增益K0的增加，控制作用增强，克服干扰的能力最大，系统的余差减小，最大偏差减小。
2．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。
3．建立过程对象模型的方法有机理建模和系统辨识与参数估计。
4．控制系统对检测变送环节的基本要求是准确、迅速和可靠。
5. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。
6．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。
7．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。
8．在离心泵的控制方案中，机械效率最差的是通过旁路控制。
1.一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。
2.过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。
3.在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。
4.在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。
1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。
A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D. 设定值的变化3.定值调节系统是（X）环调节，前馈系统是（X）环调节( B )。
A．开，闭B．闭，开C．开，开D．闭，闭4调节系统在纯比作用下已整定好，加入积分作用后，为保证原稳定度，此时应将比例度（A）。
A.增大B.减小C.不变D.先增大后减小5.成分、温度调节系统的调节规律，通常选用（C）。
电力系统分析考试试卷
电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。
2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。
3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。
三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。
（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。
四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。
五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。
试卷结束语：请注意检查答案的准确性，并合理安排答题时间。
祝各位考生考试顺利，取得优异成绩。
电力系统分析期末考试试卷
2002～2003学年第二学期《电力系统稳态分析》课程考试试卷A 注意：1、本试卷共3页； 2、考试时间:120分钟3、姓名、学号必须写在指定地方一、填空题（每空1分共计20分）1、电力网的接线形式根据可靠性可分为，。
2、发电机运行时受到的主要约束是，，。
3、有功功率日负荷曲线主要用于。
4、线路某负荷点的运算功率可能包括，，。
5、高斯赛德尔法计算潮流的主要缺点是。
6、频率的一次调整是由进行，频率的二次调整是由进行，频率的三次调整是指。
7、电力系统无功功率的最优分布包括，。
8、用于潮流计算的功率方程式的变量中是控制变量，是状态变量，是扰动变量。
9、系统备用容量根据备用时的状态可分为和。
二、判断题（每题2分共10分）1、电力系统的最大负荷等于该电力系统的总装机容量（）2、电力系统的有功日负荷曲线与无功日负荷曲线变化趋势相同（）3、电力线路上的电压最低点一般是无功分点（）4、牛顿—拉弗逊法计算潮流比高斯赛德尔法计算潮流快（）5、当根据调压要求计算得到的无功补偿容量大于根据最优网损微增率准则所要求的无功补偿容量时，实际的补偿容量决定于后者（）三、选择题（每题2 分计 10 分）1、电能质量包括（）A 、可靠性B 、电压C 、频率D 、波形畸变率2、调频器采用下列调整方式，可实现无差调节（ ） A 、比例调节 B 、微分调节C 、积分调节D 、比例积分调节 3、枯水季节，用于频率调整的电厂是（ ） A 、原子能电厂 B 、高温高压火电厂 C 、可调节水电厂 D 、热电厂4、电力系统常用的调压手段是（ ）A 、发电机调压B 、改变变压器变比调压C 、串联电感调压D 、串联电容器调压5、牛顿—拉弗逊法计算中的雅可比矩阵与节点导纳矩阵相比（ ）A 、有相同的稀疏结构B 、都是对称矩阵C 、都是常数矩阵D 、阶数相同四、简答题（每题5分，共20分）1. 在电力系统潮流计算中,应用节点导纳矩阵比应用回路阻抗矩阵有什么优点?至少说出3点。
《电力系统分析》(高起专)复习 学习材料 试题与参考答案
复习学习材料试题与参考答案《电力系统分析》(高起专) 一、单选题1.变压器电抗计算式：应取的单位是（A）A.kVA和kV；B.kW和kV；C.MW和kV；D.MVA和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。
A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。
A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。
A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。
A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。
电力系统分析试题答案(完整试题)
自测题(一）—电力系统的基本知识一、单项选择题(下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2。
5分，共50分）1、对电力系统的基本要求是（）.A、保证对用户的供电可靠性和电能质量,提高电力系统运行的经济性,减少对环境的不良影响;B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。
A、一级负荷；B、二级负荷；C、三级负荷;D、特级负荷.3、对于供电可靠性，下述说法中正确的是( ）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（）.A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为( ）。
A、配电线路;B、直配线路；C、输电线路;D、输配电线路。
6、关于变压器,下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换;C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1。
1倍.7、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率;B、燃料消耗率、建设投资、网损率;C、网损率、建设投资、电压畸变率;D、网损率、占地面积、建设投资。
8、关于联合电力系统，下述说法中错误的是（ )。
电力系统分析试题及参考
《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。
(完整版)电力系统分析试题及参考答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析试题库
1．采用分裂导线的目的是〔 A 〕A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．以下故障形式中对称的短路故障为〔 C 〕A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为〔 A 〕A.>0B.<0C.=0D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是〔 C 〕A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是〔 A 〕A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的〔 A 〕A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至〔 A 〕A.线电压B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.顶峰负荷时，电压调高，低谷负荷时，电压调低B.顶峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.顶峰负荷，低谷负荷，电压均调高D.顶峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是〔 A 〕A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗*T〔2〕与正序电抗*T〔1〕的大小关系为〔 C 〕A.*T〔1〕>*T(2)B.*T〔1〕<*T(2)C.*T〔1〕=*T(2)D.*T〔1〕>>*T(2)16.电力系统分析中，有功功率的单位常用〔 B 〕A.VARB.MWC.MVAD.V17.在以下各种故障类型中，属于纵向故障的是〔 D 〕A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P—Q分解法和牛顿—拉夫逊法进展潮流计算，二者的收敛速度是〔 C 〕A.P—Q分解法高于牛顿—拉夫逊法B.无法比拟C.牛顿拉夫逊法高于P—Q分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为〔 A 〕A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有〔 B 〕A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为〔 B 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
《电力系统分析》试题含答案
《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。
（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）。
3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ ）4、保证供电可靠性就是在任何情况下都不间断对用户的供电。
（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。
（√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。
（√ ）7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ）8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ ）9. 采用分裂导线不仅可以减小架空输电线路的电抗，而且可以提高架空输电线路的电晕临界电压。
（× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。
（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。
（√ ）12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。
（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
（√ ）.14. 线电压和相电压的标么值数值相等。
（√）.15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。
（× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。
（×）17、二级负荷可以采用单电源双回路供电。
（√ ）18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。
（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
（√ ）（）20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。
（√）21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。
电力系统分析测试题含答案
电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。
A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。
A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。
A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。
A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。
A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。
A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。
A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。
A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。
A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。
电力系统分析基础试题及答案解析
电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。
中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。
在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。
电力系统分析试题1
电力系统分析一、填空题1.'dX 是同步发电机的 电抗。
'q E 是同步发电机的 电势，它正比于磁链 。
2. 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组 突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁 遭到破坏。
3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。
静态稳定的实用判据是＞d δd S Eq Eq p =。
4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。
5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。
此时，变压器的零序电抗X 0= 。
6. 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流fa i ∆和定子三相电流中同步频率交流自由分量f ωi ∆按时间常数 衰减，它是励磁绕组 与 之比。
7. 引起电力系统较大扰动的主要原因是： 、切除或投入系统的主要元件、 。
8. 电力系统的故障可分为 和 两大类。
9. 短路电流最大有效值imp I 是发生在短路后的 时刻，并假定在该时刻前后 内非周期分量 的电流有效值。
10. 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。
11. 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值 。
12. 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据是 。
13. 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。
14.15. 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为 ；稍后阶段仍称为 。
16. 为了避免当高压侧发生单相接地短路时，自耦变压器中性电位升高引起 ，通常将自耦变压器中性点 接地，也可经 接地，且均认为X m0= 。
电力系统分析试题及答案
一、 简答题1简述电力系统、电力网和动力系统这几个概念的联系和区别。
2电力系统运行的特点和要求分别是什么？3什么是短路故障？不对称故障有哪些种类？4短路故障的后果是什么？5什么情况下可认为电源为无限大功率电源？它的特点是什么？6电压偏移的定义是什么？7当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？8电力线路的正序电抗和负序电抗是否相等？二、 计算题1有一回电压等级为 110kV ，长为100km 的输电线路，电阻 r 1=0.21 Q /km ，电抗x i =0.415 Q /km ,电纳b 1=2.84 x 10-S/km ,末端接一台容量为 31.5MVA 的降压变压器， 变比为110/11kV 。
如图1所示。
变压器参数为 P<= 190kW U%=10.5, F b = 31.05kW , |。
％= 0.7。
当A 点实际电 压为115kV 时，求A C 二点间的电压损耗及 B 点和C 点的实际电压。
3系统如图3所示。
d 点发生三相短路，变压器 T 2空载。
求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无试画出双绕组变压器等值电路。
5试画出电力线路等值电路。
6电力系统中性点接地方式有哪些？各有什么特点？7我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。
8试分别说明电压损耗和电压降落的概念。
二、计算题A 100km2如图2所示网络，求短路冲击电流、短路电流SFL1-31500/110 ko - 110/11kV10.5kV200MVA115/38.5kVU k %=10.5 L=50km 2 X 3.2MVA X 1=0.4O/km 35/10.5kV U k %=7限大，试计算短路冲击电流。
1200km 0.4Q /km （每） 31.5MVA U d %=10.5E d =1.08 10.5/121 kV 110/10.5 kV电力系统等值网络中，有名制和标么制分别表示什么含义？采用标么值计算有什么优点? 不对称短路有哪些短路形式？30MVA 31.5MVA 线路并联电容会增大还是变小0.51有一回电压等级为 110kV ,长为200km 的输电线路，电阻r i =o.i Q /km ,电抗x i =0.4 Q /km , 电纳6=2.84 x 10-6S/km ，试画出其等值电路并计算电力线路等值阻抗及对地导纳。
电力系统分析试题与答案
一. 计算题例2-6 已知Ω++=)52.63j 08.4(T Z ， 10110/11==k 试求出图中变压器不含励磁支路的Ⅱ型等值电路。
解：变压器阻抗折算到高电压侧时，含理想变压器的等值电路示于图，因此图中各支路阻抗为Ω+=Ω+=)52.63j 408.0(1052.63j 08.4k Z T ，Ω--=Ω+=-).0587j 453.0(10-152.63j 08.41k Z T Ω+=Ω⨯+=-).7060j 0453..0(1)-10(1052.63j 08.4)1(k k Z T例2-8 试计算如图所示输电系数各元件电抗的标幺值。
已知各元件的参数如下，发电机S G(N)=30MV ．A ，V G （N ）=10.5kV ，X G （N ）=0.26；变压器T-1 S T1(N)=31.5MV ．A ，V S %=10.5，k T1=10.5/121；变压器T-2 S T2(N)=15MV A ，V S %=10.5，k T2=110/6.6；电抗器 V R(N)=6kV ，I R(N)=0.3kA ，X R %=5；架空线路长80km ，每公里电抗为0.4Ω；电缆线路长2.5km ，每公里电抗为0.08Ω。
解：首先选择基准值，取全系统的基准功率S B =100MV ．A 。
121kVkV 121/5.1015.101V V )ⅡⅠ(B )ⅠB()ⅡB(===-k 7.26kV (110/6.6)1121kV )6.6/110()121/5.10(15.101V 1V V )ⅢⅡ(B )ⅡⅠ(B )ⅠB()ⅢⅡ(B )ⅡB()ⅢB(==⨯===---k k k各元件电抗的标幺值为87.05.10100305.1026.0V S S V X X 222)ⅠB(B G(N)2G(N)G(B)*G(B)*1=⨯⨯=⨯==x 33.05.101005.315.101005.10V S S V 100%V X 222)ⅠB(B T1(N2)2)ⅠT1(N S T1(B)*2=⨯⨯=⨯⨯==x 22.0121100804.0V S X X 22)ⅡB(B LL(B)*3=⨯⨯===x 58.0211100155.101005.10V S S V 100%V X 222)ⅡB(B T2(N2)2)ⅡT2(N S T2(B)*4=⨯⨯=⨯⨯==x 10065S V %V38.026.71005.208.0V S X X 22)ⅢB(B CC(B)*6=⨯⨯===x习题1-2 电力系统的部分接线示于题图1-2，各电压级的额定电压及功率输送方向已标明在图中。
电力系统分析练习测试题经典
精心整理电力系统分析专项练习题1. 电力系统的综合供电负荷加上厂用电之和，称为（A)A. 发电负荷B.供电负荷C.用电负荷D.工业负荷2. 我国目前电力系统的最高电压等级是（D）。
A、交流500kv，直流kv500?B、交流750kv，直流kv500?C、交流500kv，直流kv800?D、交流1000kv，直流kv800?3. 分析简单电力系统的暂态稳定主要应用(B)A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法4. 无功功率通过线路电阻时（A）A. 产生有功功率损耗B.产生无功功率损耗C.不产生有功功率损耗D.既不产生有功功率损耗也不产生无功功率损耗5. 根据对称分量法，a、b、c 三相的零序分量相位关系是(D)A.a 相超前b 相B.b 相超前a 相C.c 相超前b 相D.相位相同6. 在下列各种故障类型中，属于纵向故障的是（B)A.两相短路B.两相断线C.单相接地短路D.两相短路接地7. 电力系统短路故障计算主要求取的物理量是（A)8.A、电压，电流 B.电阻，电抗 C.电阻，功率 D.电流，电抗9. 110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（A）。
A、减少线路雷击事故，提高供电可靠性；B、减少雷击事故，提高电能质量；C、减少雷击事故，降低输电线路对地电压；D、减少雷击事故，提高输电线路的耐压水平。
10. 电力线路等值参数中消耗有功功率的是（C）A.电纳B.电感C.电阻D.电容11. 一般双绕组变压器的分接头（D）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧12. ABC坐标系下，理想同步发电机的磁链方程中的互感系数MQf等于（A）A.0B.1.0C.0.5D.1.513. 无限大功率电源供电的三相对称系统, 发生三相短路, 短路电流的非周期分量的衰减速度（A）A.A、B、C三相相同B.只有B、C两相相同C.只有A、B两相相同D.只有A、C两相相同14. 理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（C）15.A.增大B.减小C.不变D.不确定16. 分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（D）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则17. 双绕组变压器，?型等值电路中的导纳为（A）A.GT-jBTB.-GT-jBTC.GT+jBTD.-GT+jBT18. 节点导纳矩阵为方阵，其阶数等于（B）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加 219. 当系统发生故障后，投入制动电阻可减少（D）A.无功损耗B.有功损耗C.电压损耗D.功率差额20. 电力系统分析中所用阻抗指的是（A）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗21. 潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（C）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法C.极坐标形式的牛顿—拉夫逊法D.阻抗法22. 将三个不对称相量分解为三组对称相量的方法是（B）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法23. 当系统中 a 相接地短路时, 故障处的 a 相电压为（D）A.UNB.2NUC.NU23D.024. 系统有功备用容量中, 哪种可能不需要专门设置（B）A.负荷备用B.国民经济备用C.事故备用D.检修备用25. 在下列各种故障类型中, 属于纵向故障的是（B）26.A.两相短路 B.单相断线 C.单相接地短路 D.两相接地短路27. 500kV系统的平均额定电压为(A)A.KL=LΔPfΔ?B.KL=LΔPfΔC.KL=Δf ΔPL?D.KL=ΔfPΔL28. . 潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的(D)A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程29. . 逆调压是指(C)A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低30. 一般三绕组变压器的分接头(D)A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧31. abc 坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(C)A.2?B. πC.2πD.3π32. 输电线路的额定电压为UN=110kV，则它表示的是(C)A.相电压B.31 相电压C.线电压D.31 线电压33. 利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是(B)A.P—Q分解法高于牛顿—拉夫逊法B.牛顿—拉夫逊法高于P—Q分解法C.无法比较D.两种方法一样34. 无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值()A.A、B、C三相不同B.A、C两相相同C.A、B两相相同D.B、C两相相同35. 理想同步发电机的空载电势Eq的方向(B)A.与d 轴相同B.与q 轴相同C.与d 轴成45°角D.与q 轴成45°角36. 简单电力系统的静态稳定判据为(B)A.?ddPE<0B.?ddPE>0C.?ddPE<0D.PE<037. 等面积定则主要用于简单电力系统的(D)A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析38. 中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的(C)A.1 倍B.2 倍C.3 倍D.3 倍39. 电力系统发生三相短路，短路电流只包含(A)A.正序分量B.负序分量C.零序分量D.正序和零序分量40. 当发电机出口发生三相短路时，其输出的电磁功率为(C)A.额定功率B.功率极限C.0D.额定功率的50％41. 根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为(A)42.A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑43. 当系统中发生A相接地短路时，故障处的B相短路电流为(A)44. 电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是(B)A电压、电流 B.线电压、三相功率 C.电压、电抗 D.电流、电抗45. 系统发生短路故障后，越靠近短路点，正序电压(A)A越低B.越高C.不变D.不确定46. 电力系统的综合用电负荷加上网络损耗之和称为(D)A.农业负荷B.发电负荷C.工业负荷D.供电负荷47. 电力系统的有功功率电源是（A）A发电机B．变压器C．调相机D．电容器48. 电力线路中，电纳B主要反映线路流过电流时所产生的（B）A热效应B．电场效应C．磁场效应D．电晕损耗49. 计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（C）A对初值要求低B．占用内存少C．收敛性好，计算速度快D．复杂50. 500kV系统中性点运行方式经常采用（B）A不接地B．直接接地C．经电抗接地D．经电阻接地51. 电力系统分析中，视在功率的单位常采用（C）AMW．BMVarC．MVAD．Var52. 频率调整可以分为一次、二次和三次调节，其中可以实现无差调节的是（D）A．一次B．一、三次均可以C．一、二次均可以D．二次53. 同步发电机三种电抗xd，dx?，dx??，之间的大小关系为（A）A．xd＞dx?＞dx??B．xd＜dx?＜dx??C．dx?＜xd＜dx??D．dx??＞xd＞dx?54. 短路冲击电流是指短路电流的（D）A．有效值B．平均值C．方均根值D．最大可能瞬时值55. 环形网络中经济功率的分布规律是（C）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路导纳成反比56. 两相短路故障是一种（B）A．对称故障B．不对称故障C．纵向故障D．斜向故障57. 节点导纳矩阵为方阵，其阶数等于（D）A．网络中所有节点数B．网络中所有节点数加2C．网络中所有节点数加1D．网络中除参考节点以外的节点数58. 系统备用容量中，哪种容量可能不需要专门设置（D）A.负荷备用B.事故备用C.检修备用D.国民经济备用59. 逆调压是指（A）A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C.高峰负荷，低谷负荷中枢点的电压均低D.高峰负荷，低谷负荷中枢点的电压均高60. 系统发生两相接地短路故障时，复合序网的连接方式为（B）A.正序、负序并联，零序网开路B.正序、负序、零序并联C.正序、零序并联，负序开路D.零序、负序并联，正序开路61. 单相短路的序分量电流边界条件是(B)①i1+i2+i0=0 ②i1=i2=i0 ③i1+i2=0 ④i1=i262. 通过改变变压器变比，实质上（C）A改变了电压损耗的数值B改变了负荷变化时次级电压的变化幅度C改变了电力网的无功功率分布D增加了整个电力系统的无功功率容量63. 三相短路时，非周期分量极小值，只能是在某种情况（A）A一相中出现B同时在两相中出现C三相均不出现D只有故障相出现其它相不出现64. 同步机的各种电抗间关系为(C)A'x"xxxddqd???B"x'xxxdddq???C"x'xxxddqD"xx'xxdqdd???65. 目前我国电能输送的主要方式是 CA．直流B．单相交流C．三相交流D．交直流并重66. 输电线路采用分裂导线的目的是 AA．减小电抗B．减小电阻C．增大电抗D．减小电纳67. 电力系统潮流计算中，功率指 CA．一相功率B．两相功率C．三相功率D．四相功率68. 电力系统有功功率电源为 BA．发电机、调相机B．发电机C．调相机D．发电机、电容器69. 有备用接线方式的优、缺点是 D70.A．优点：供电可靠性高。
电力系统分析期末考试试题
一、填空题（每空1分，共30分）1、电力系统运行的基本要求是、、。
2、电力系统中性点运行方式可分为、。
3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。
4、由于变压器的变比不匹配而产生的功率称为，它取决于和。
5、电力系统节点按照给定条件不同可以分为、、。
6、频率的一次调整由进行，频率的二次调整由进行。
7、电力系统无功电源电源包括、、、。
8、中枢点调压方式分为、、。
9、电力系统调压措施有、、、。
10、等面积定则是。
11、变压器的负序阻抗正序阻抗。
（等于/不等于）12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。
二、简述题（35分）1、电力系统中性点不同接地方式的优缺点。
2、导线截面选择的几种方法。
3、无限大容量电源。
4、耗量微增率，等耗量微增率准则5、正序等效定则。
6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？7、为什么把短路功率定义为短路电流和网络额定电压的乘积？三、计算题（40分）1、两个电力系统由联络线连接为一个联合电力系统，如图1所示，正常运行时，△Pab=0。
两个电力系统容量分别为1500MW和1000MW；各自的单位调节功率分别以两系统容量为基准的标幺值；设A系统负荷增加100MW。
试计算下列情况下的频率变化量和联络线上流过的交换功率：①A、B两系统机组都参加一次调频②A、B两系统机组都不参加一、二次调频。
A、B两系统都参见一次调频，A系统由机组参加二次调频增发60MW（13分）图12、某降压变电所中有一台容量为10MV A的变压器，电压为110±2×2.5%/6.6kV。
已知最大负荷时，高压侧实际电压为113kV，变压器阻抗中电压损耗为额定电压的4.63%；最小负荷时，高压侧的实际电压为115kV,阻抗中的损耗为额定电压的2.81%，变电所低压母线采用顺调压方式，试选择变压器分接头电压。
（12分）3、计算如图2所示电力系统k1 和k2点发生三相短路时的短路电流（只用求出计算电抗的值）其中S为系统，发电机G1和G2都是装有自动调节励磁装置的汽轮发电机，电缆线路电抗标幺值为0.4（以300MV A为基准功率）。
电力系统分析试题
电力系统分析试题（2012-10）一、单项选择题1.目前我国电能输送的主要方式是A.直流B.单相交流C.三相交流D.交直流并重2.输电线路采用分裂导线的目的是A.减小电抗B.减小电阻C.增大电抗D.减小电纳3.电力系统潮流计算中，功率指A.一相功率B.两相功率C.三相功率D.四相功率4.电力系统有功功率电源为A.发电机、调相机B.发电机C.调相机D.发电机、电容器5.有备用接线方式的优、缺点是A.优点：供电可靠性高。
缺点：电压低B.优点：供电可靠性低。
缺点：造价高C.优点：供电可靠性高，调度方便。
缺点：造价高D.优点：供电可靠性和电压质量高。
缺点：造价高和调度复杂6.电力网某条线路的额定电压为U=110kV，则它表示的是A.相电压B.1/√3（根号3）相电压C. 1/√3线电压D.线电压7.解功率方程用的方法是A.迭代法B.递推法C.回归法D.阻抗法8.线路始末两端电压的数值差是A.电压降落B.电压调整C.电压损耗D.电压偏移9.在电力系统标么制中，只需选定两个基准量，常选的是A.电压、电流B.电压、功率C.电压、电抗D.电流、阻抗10.电力系统分析中，无功功率的单位是A.VAB.MWC. MVAD. MWar11.潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的？A.极坐标形式的牛顿——拉夫逊法B.直角坐标形式的牛顿——拉夫逊法C.高斯——赛德尔法D.阻抗法12.频率的二次调整是由A.发电机组的调速器完成的B.负荷的电压特性来完成的C.发电机组的调频器完成的D.励磁系统完成的13.将一台双绕组升压变压器作降压变压器使用，假设高压侧实际运行电压不变，其低压侧的实际电压与使用降压变压器相比A.升高B.降低C.不变D.无法判断14.简单电力系统中，静态稳定实用判据为A.dp E/dδ＜0B. dp E/dδ＞0C. dp E/dω＜0D. p E＜015.电容器并联在系统中，它发出的无功功率与线路电压A.无关B.平方成正比C.三次方成正比D.一次方成正比16.理想凸极同步发电机，ABC坐标系下，定、转子绕组间的互感系数的变化周期为A.0B.πC.2πD.3π17.系统受到下列哪种扰动时能维持稳定的能力是静态稳定A.小扰动B.大扰动C.无扰动D.中等程度扰动18. δ-t曲线被称为A.摇摆曲线B.负荷曲线C.切角曲线D.电压曲线19.火电机组间有功功率经济分配的准则为A.电阻相等B.电压相等C.耗量相等D.耗量微增率相等20.特殊相，故障处的序分量边界条件i（1）+ i（2）+ i（0）=0，U（1）= U（2）= U（0）属哪种短路故障A.三相短路B.单相短路C.两相短路D.两相短路接地二、填空题21.节点导纳矩阵的对角元素等于与该节点直接连接的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力系统分析》试题一、选择题1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.>0B.<0C.=0D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（A）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗XT（2）与正序电抗XT（1）的大小关系为（C）A.XT（1）>XT(2)B.XT（1）<XT(2)C.XT（1）=XT(2)D.XT（1）>>XT(2)16.电力系统分析中，有功功率的单位常用（B）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（D）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（C）A.P—Q分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P—Q分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（A）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（B）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（A）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（B）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（A）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
A.三序网串联B.三序网并联C.正序网负序网并联D.正序网与零序网并联25.无零序电流分量的不对称短路是（B）A.三相短路B.两相短路C.单相接地短路D.两相短路接地26.电力系统短路故障计算主要求取的物理量是（A）A.电压，电流B.电阻，电抗C.电阻，功率D.电流，电抗27.在电力系统的下列接线方式中，属于有备用接线的是（A）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线28.利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（A）A.失去暂态稳定性B.保持暂态稳定性C.临界稳定D.无法判断29.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( C )。
A.线路功率B.节点注入功率C.节点电压新值D.节点电压修正量30.系统中无功功率不足，会造成( D )。
A.频率上升B.频率下降C.电压上升D.电压下降31．同步发电机，三种电势、E′、E″之间的大小关系为( A )A．> E′> E″B．< E′< E″C．> E′> E″D．> E′> E″32．最小负荷时将中枢点的电压调低(100％UN)，最大负荷时将中枢点的电压调高(105％UN)，这种中枢点调压方式为( C )A．顺调压B．恒调压C．逆调压D．常调压33.输电线路的正序阻抗与负序阻抗相比，其值要( C )A.大B.小C.相等D.都不是34．我国电力系统的额定频率为( C )A．30HZ B．40HZC．50HZ D．60HZ35．电力系统中发生概率最多的短路故障是( D )A．三相短路B．两相短路C．两相短路接地D．单相接地短路37．在电力系统潮流计算中，PV节点的待求量是( A )A．Q、B．P、QC．V、D．P、V38．电力系统有功负荷最优分配的原则是（D）A．等面积原则B．等力矩原则C．等负荷原则D．等耗量微增率原则39．中性点经消弧线圈接地的运行方式，在实践中一般采用（B）A．欠补偿B．过补偿C．全补偿D．恒补偿40．已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角为（D）A．arcctg B．arcsinC．arctg D．arccos41．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（D）A．D<0SEq>0 B．D<0SEq<0C．D>0SEq<0 D．D>0SEq>042．电力系统的有功功率电源是（A）A．发电机B．变压器C．调相机D．电容器43．减小输电线路有功损耗可通过（ C ）A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻44.中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（C）A.倍的线电压B.倍的线电压C.倍的相电压D.倍的相电压45．用功率和阻抗表示的电压降落纵分量的表达式为（ A ）A. B.C. D.46.我国电力系统的额定电压等级有( D )A.115、220、500(KV)B.110、230、500(KV)C.115、230、525(KV)D.110、220、500(KV)47.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( D )A.变压器、输电线B.发电机C.输电线、中性点D.输电线路和线路对地电容48.有备用接线方式有( C )A.放射式、环式、链式B.放射式、干线式、链式C.环式、双端电源供电式D.B和C49.有备用电源接线方式的优、缺点是( C )A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高50.衡量电能质量的指标有( D )A.电压和功率B.频率和功率C.电流和功率D.电压大小，波形质量，频率二、填空题1．在计算机潮流计算的三类节点中，数量最多的一类节点是PQ节点。
2．在标么制中，只需选定两个基准值，常选的是电压和功率。
3．电力系统运行的基本要求有可靠性、优质性和经济性。
4．电能质量是指电压质量、波形质量和频率质量。
5．输电线路的正序阻抗与负序阻抗大小通常相等。
6．快速切除故障将使得系统的暂态稳定性得到提高。
7．三个不对称向量分解为三组对称向量的方法是对称分量法。
8. 在简单系统中，应用等面积定侧分析系统的暂态稳定性，若加速面积大于最大可能的减速面积，系统将失去______暂态稳定性。
9. 我国规定的电力系统额定频率为50 Hz。
10. 发电机暂态电抗大于次暂态电抗。
11. 根据正序等效定则，单相短路的附加阻抗为Z∑(2)+Z∑(0) 。
12. 输电线路的电气参数有电阻、电抗、电导和电纳。
13. 在电力系统中，单相接地短路可以简记为f(1),三相短路可简记为f(3) ,两相短路可以简记为f(2) ,两相接地短路可简记为f(1,1) 。
14. 一台变压器将两电力网络相连，其额定电压为121/220，则它是升压变压器。
15.潮流计算中，PQ节点待求的物理量是该节点的电压幅值和电压相位。
16.电力系统中，备用容量按存在形式可分为两种：即热备用和冷备用。
17.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%UN），这种调压方式为恒调压。
18.潮流计算中，常将节点分类成PQ节点、PV节点和Vθ节点。
19.电力系统的频率主要和有功功率有关。
20.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为无穷大功率电源处理。
21.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的d,q,0 坐标系上。
22．在我国110KV及以上的系统中，中性点的运行方式一般采用中性点直接接地方式。
23．如果一条支路的阻抗为2+5j，则它是感性。
24．耗量特性曲线上某一点切线的斜率为耗量微增率。
25．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和电压相位θ。
26．电力系统频率的调整，主要调节有功功率。
27. 电力系统的运行状态可分为正常安全状态、正常不安全状态（或告警状态）、紧急状态和待恢复状态。
28. 与其他工业产品相比，电能的生产、传输、分配和消费具有重要性、快速性和同时性三个特点。
29. 若某系统的线电压基准值取UB,功率基准值取SB，则其阻抗的基准值ZB（用UB和SB 表示）可以表示为ZB＝UB2/SB 。
30. 电力系统绝大部分时间都是运行在正常安全状态，这时电力系统要满足等约束和不等约束，其中等约束为PG∑=PD∑+PL , QG∑=QD∑+QL 。
三、简答题1.电力系统的定义是什么？电力系统、动力系统和电力网有何区别？答：电力系统就是有大量发电机、变压器、电力线路何负荷组成的旨在生产、传输、分配何消费电能的各种电气设备按一定的方式连成的整体。
动力系统不但包括电力系统，还包括发电厂的动力设备，如水电厂的水轮机、水库等等。
电力网是电力系统中传输何分配电能的部分。
由此可见，动力系统包括电力系统，而电力系统又包括电力网。
2. 写出电力系统的暂态稳定和电力系统的静态稳定的定义？稳定的标志是什么？答：电力系统的暂态稳定是指电力系统在某一运行状态下受大的扰动后能否继续保持同步运行。
如系统中任何两台发电机之间的功角差都不随时间一直增大，则改系统暂态稳定；否则，暂态不稳定。
