电控柴油机故障诊断步骤
柴油机电控系统故障诊断与排除—无法起动故障诊断与排除(柴油机电控系统检修课件)
↓燃油量
↓故障码
↓ECU供电
有：按码查询 ↓
无↓
保险丝→接头及导线
↓燃油计量阀 ?
燃油系统是否有空气
有：线束→ 计量阀 ↓曲轴和凸轮轴位置传感器
↓共轨压力传感器 ?
是：线束→
传感器
有：线束→
传感器
↓低压油路是否堵塞
是：滤清器→
油管
↓ECU
↓高压油泵
具体故障排除方法
（1）没有燃油：添加，若管路中已混有空气，需排除。 （2）保险丝烧断：更换。 （3）线束接插头未插好/或损坏：插好/或更换。 （4）电源直接接线螺纹端头松/或锈蚀：拧紧/或除锈（严重时更换锈蚀 件）。 （5）导线破皮/或断开：包裹绝缘/或连接后包裹绝缘（若集成线束不好 进行修复操作，更换）。 （6）传感器损坏：更换。
5 空气滤清器堵塞（进气量不满足燃烧要求） 如果电控燃油喷射系统有故障码，先检查
6 电控燃油喷射系统故障
7 启动预热电路(冬季)
8 其他附加系统故障
如EGR
9 机械故障
如配气机构、曲柄连杆机构
பைடு நூலகம்
说明：如果故障征象比较明显或特殊（包括仪表显示），故障原因指明性很强，应优先进行相
关检查。
02
高压共轨电控燃油喷射系统 故障造成的无法起动
未启动，无故障码。可能是本体或其连接线束故障
可能是柴油滤清器或管路堵塞 有可能没有故障码 不能提供高压油，因油压不够而无法启动
说明：由于控制策略不同，可能的原因也不同，表中按在农机中使用的柴油机控制策略，进行了最大化
可能列举，并按由简到繁诊断流程排序。
03
故障诊断与排除
诊断流程
高压共轨电控燃油喷射系统故障造成的无法起动—诊断流程
柴油机电控系统故障诊断与排除—诊断仪及诊断软件应用(柴油机电控系统检修课件)
集成型诊断仪操作流程
01
点火开关关闭状态，将专用连接线 的一端插入诊断接口，另一端插入
诊断仪。
02
打开点火开关，若需要读取柴油 机工作状态数据流或在工作状态
进行故障诊断，应启动柴油机。
03
按下电源开关，打开诊断仪。
按界面提示，进行一步步操作。下
04
面的流程基本同分体型诊断仪操作
流程的（4）～（9）。
03
OBD诊断接口及故障 码标准
OBD诊断接口
OBD接口外形
OBD接口针脚定义
故障码标准
（1）首位字母表示设置故障码的系统。当前分配的字母有4个：“P” 代表动力系统，“B”代表车身，“C”代表底盘，“U”代表未定义的系 统。
（2）第2位字符是0、1、2或3，意义如下：0——SAE(美国汽车工程师 协会)定义的通用故障码：1——汽车厂家定义的扩展故障码；2或3——随 系统字符（P，B，C或U）的不同而不同。动力系统故障码（P）的2或3由 SAE留作将来使用；车身或底盘故障码的2为厂家保留，车身或底盘故障码 的3由SAE保留。
（4）启动诊断软件，按提升输入登录账户和密码，进入下一界面。 说明：针对不同的诊断仪及其软件，以下操作可能有所不同（步骤内容 或先后次序），但基本一致。 （5）进行系统配置，选取所采用的数据传递方式：“WIFI”或“有线”。
分体型诊断仪操作流程
（6）进行柴油机控制器（ECU）版本选择。说明：一个厂家的诊断仪可以 诊断其系列产品，所以在软件中需要选取当前正在诊断的机型控制器（ECU） 版本。此操作可能要连续进行子类型选择。
故障码标准
（3）第3位字符表示出故障的系统：1—燃油或空气计量故障；2—燃油 或空气计量故障；3—点火故障或发动机缺火；4—辅助排放控制系统故障； 5—汽车或怠速控制系统故障；6—电脑或输出电路故障。7—变速器控制系 统；8—变速器控制系统。
电控柴油发动机发动不着故障诊断与排除
电控柴油发动机发动不着故障诊断与排除摘要：随着科技的不断发展，电控柴油发动机已经逐渐成为主流。
然而，由于其特殊的工作原理和高度复杂的结构，这种发动机也会遇到各种各样的故障。
其中最常见的问题之一就是发动不着。
本文主要通过对发动机启动过程中可能出现的故障原因进行分析和归纳，提出了一些实用的排查方法和技巧，希望可以有效地解决发动机发动不着的问题。
关键词：电控柴油；发动机不着；故障排除引言：伴随科技更新换代以及环保理念的攀升，汽车行业也呈现快速发展形势，使其更加高效、环保、耐用。
电控柴油发动机就是其中最为典型和优秀的代表，被广大消费者广泛应用，并受到越来越多的青睐和肯定。
然而，在使用电控柴油发动机的过程中，我们有时会遇到发动机发动不着的问题，这不仅会影响车辆的正常使用，还可能导致一些安全隐患。
因此，进行其故障的诊断和排除方法的研究具有重大意义。
一、电控柴油发动机发动不着故障类型（一）电路故障电控柴油发动机启动需要电力的支持，如果电路出现故障，如电池电量不足、起动机线路接触不良、电磁阀损坏等，就会导致发动机发动不着。
（二）燃油系统故障燃油系统是电控柴油发动机正常运转的关键，如果燃油泵损、喷油器、滤清器损坏，就会使燃油无法及时供应到发动机，从而无法启动。
（三）空气系统故障电控柴油发动机的燃烧需要空气的参与，如果空气滤清器、进气道、增压器等出现问题，就会影响空气的供应，也会严重阻碍发动机正常运转。
（四）机械故障电控柴油发动机的启动需要各种机械部件的协调运转，如发动机曲轴、连杆、气门、活塞等，如果这些机械部件出现故障，也会导致发动机无法启动。
二、发动机发动不着原因分析及故障排除方法（一）确认电气系统正常1.检查电池是否有足够的电量。
电池是提供发动机启动所需电能的重要部件。
在检查过程中，首先查看一下电池电量是否充足，以及电池是否有损坏，如果有这两种情况，就会使得发动机不能发动或者启动困难。
因此，需要检查电池的电量，确保电池充电状态良好，并检查电池是否出现漏液或其他故障。
简述电控柴油机故障的诊断流程
简述电控柴油机故障的诊断流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电控柴油机故障诊断流程如下：1. 故障现象确认在诊断电控柴油机故障前，首先要了解并确认故障现象。

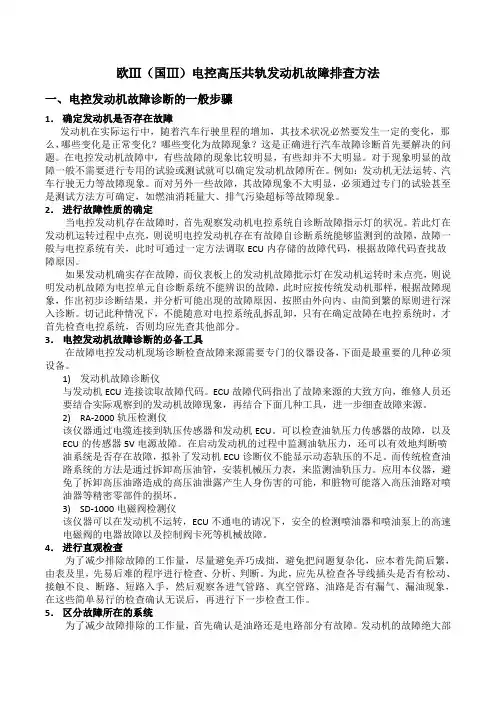

一、电控发动机故障诊断的一般步骤
欧Ⅲ（国Ⅲ）电控高压共轨发动机故障排查方法一、电控发动机故障诊断的一般步骤1．确定发动机是否存在故障发动机在实际运行中，随着汽车行驶里程的增加，其技术状况必然要发生一定的变化，那么，哪些变化是正常变化？哪些变化为故障现象？这是正确进行汽车故障诊断首先要解决的问题。
在电控发动机故障中，有些故障的现象比较明显，有些却并不大明显。
对于现象明显的故障一般不需要进行专用的试验或测试就可以确定发动机故障所在。
例如：发动机无法运转、汽车行驶无力等故障现象。
而对另外一些故障，其故障现象不大明显，必须通过专门的试验甚至是测试方法方可确定，如燃油消耗量大、排气污染超标等故障现象。
2．进行故障性质的确定当电控发动机存在故障时，首先观察发动机电控系统自诊断故障指示灯的状况。
若此灯在发动机运转过程中点亮，则说明电控发动机存在有故障自诊断系统能够监测到的故障，故障一般与电控系统有关，此时可通过一定方法调取ECU内存储的故障代码，根据故障代码查找故障原因。
如果发动机确实存在故障，而仪表板上的发动机故障批示灯在发动机运转时未点亮，则说明发动机故障为电控单元自诊断系统不能辨识的故障，此时应按传统发动机那样，根据故障现象，作出初步诊断结果，并分析可能出现的故障原因，按照由外向内、由简到繁的原则进行深入诊断。
切记此种情况下，不能随意对电控系统乱拆乱卸，只有在确定故障在电控系统时，才首先检查电控系统，否则均应先查其他部分。
3．电控发动机故障诊断的必备工具在故障电控发动机现场诊断检查故障来源需要专门的仪器设备，下面是最重要的几种必须设备。
1)发动机故障诊断仪与发动机ECU连接读取故障代码。
ECU故障代码指出了故障来源的大致方向，维修人员还要结合实际观察到的发动机故障现象，再结合下面几种工具，进一步细查故障来源。
2)RA-2000轨压检测仪该仪器通过电缆连接到轨压传感器和发动机ECU。
可以检查油轨压力传感器的故障，以及ECU的传感器5V电源故障。
柴油机的电子控制系统的故障排除方法
柴油机的电子控制系统的故障排除方法柴油机是我们生活中不可或缺的一部分，它广泛应用于农业、工业、交通等诸多领域。
而作为柴油机核心部件的电子控制系统，在使用过程中也难免出现故障。
因此，我们有必要了解柴油机电子控制系统的故障排除方法，以便在出现故障时快速解决问题。
一、故障现象的分析在排除柴油机电子控制系统故障时，首先要做的就是分析故障现象。
因为不同的故障现象可能对应着不同的故障原因，采取不同的排除方法。
常见的故障现象有启动困难、不稳定、失速、功率下降等。
针对不同的故障现象，我们需要找出故障原因，采取相应的排除方法。
例如，启动困难可能是由于高压泵供油不足，气缸压力不足等问题导致的，因此我们需要检查高压泵、燃油管路、气缸压力等情况，并针对性地排除故障。
二、故障代码的诊断现代柴油机电子控制系统具备自我诊断功能，当出现故障时会自动产生故障码，并保存在控制器中。
因此，当我们需要排除柴油机电子控制系统故障时，可以通过读取故障码来进行诊断。
读取故障码的方法不尽相同，需要根据具体的柴油机型号和控制系统采用相应的读取方法。
一般来说，我们需要使用检测工具读取故障码，对照故障码手册找出对应故障原因，并采取相应的技术措施进行排除。
故障码的诊断可以提高排除效率，减少排除成本。
三、传感器的检查传感器是柴油机电子控制系统中重要的组成部分，常见的传感器有氧传感器、气压传感器、排气传感器等。
当传感器损坏或失灵时，会影响柴油机的正常工作，导致故障发生。
因此，当我们排除柴油机电子控制系统故障时，需要对传感器进行检查。
检查方法包括对传感器的电气性能进行测试、碳氢比的测试等。
针对不同的传感器，需要采用不同的检查方法。
一般来说，当发现传感器损坏或失灵时，需要更换相应的传感器。
四、电路连接的检查柴油机电子控制系统中的许多元器件都需要进行电路连接，包括传感器、执行机构、控制器等。
当连接电路出现故障时，会影响柴油机电子控制系统的正常工作。
因此，当我们排除柴油机电子控制系统故障时，需要对电路连接进行检查。
多种电控国三柴油发动机读故障码清故障码
多种电控国三柴油发动机读故障码清故障码在车上的起动机故障诊断简易步骤若车辆出现起动故障，我们建议按下述步骤，对车辆进行故障诊断并排除：第一步：当接通起动电路时，起动机既无转动，也无因电磁开关吸合拨动单向器的“喀哒”声。
此时首先检查蓄电池是否亏电；整个电路中各接线端子是否氧化、松动。
如果蓄电池端电压低于24V，表明蓄电池亏电，需充电或更换。
第二步：如果蓄电池良好，各端子紧固良好，起动机还是没有任何反应，则可以更换起动机；如果更换后故障排除，则检查起动机，如果故障依然则检查整车电路是否存在的断路或短路。
第三步：如果蓄电池良好，各端子紧固良好且能听到起动机驱动齿轮与发动机飞轮的撞击声，则表明发生顶齿。
可以采用短接起动机主电路；或转动发动机飞轮的办法使飞轮齿与起动机驱动齿发生错位，以便起动。
第四步：如果短接起动机主电路起动机不转，则表明起动电机部分出现故障，应更换起动机。
第五步：如果起动机有转动声音，但是发动机没有转动，此时应拆下起动机，检查驱动齿轮和发动机齿圈，并测量从起动机安装法兰到飞轮的距离。
如果起动机驱动齿轮及发动机飞轮磨损长度超过5mm，则必须更换驱动齿轮同时更换齿圈；如果测量结果不符合使用说明书要求，应及时通知我公司。
第六步：拆下起动机后，用手双向转动单向器驱动齿轮，正常状态下顺时针旋转时单向器应整体向外滑出，逆时针转动时驱动齿轮出现打滑，如果出现双向打滑必须更换单向器。
第七步：当发现起动机钟形护罩内有大量积尘、起动机轴上有大量油泥时必须到我公司指定服务站进行清洁保养。
一、康明斯ISCe电控发动机功能检查方法如下：1、旋转钥匙至on档，.发动机共有5个指示灯：先全亮，然后按照一定的顺序熄灭，一个接一个熄灭，说明发动机各项连线正常。
如果有个别故障仍然存在，有个别灯将不熄灭，不同程度的故障会亮不同颜色的灯。
2、在仪表上有以下5个指示灯a、电控发动机故障指示灯（红色），当电控发动机有严重故障时，此灯点亮，此灯亮时，必须停车熄火，排除发动机故障后，方可启动发动机。
电控高压共轨柴油喷射系统故障诊断检修的基本方法
电控高压共轨柴油喷射系统故障诊断检修的基本方法摘要：电控高压共轨柴油喷射系统的故障诊断检修是现代柴油发动机维修工作的重要内容。
本文旨在介绍电控高压共轨柴油喷射系统故障诊断检修的基本方法，包括故障诊断步骤、故障排除方案、故障预防措施等。
通过电控高压共轨柴油喷射系统的故障诊断检修，可以提高柴油发动机的可靠性和稳定性，延长使用寿命，降低维修成本。
关键词：电控高压共轨柴油喷射系统、故障诊断、检修、排除方案、预防措施。
正文：电控高压共轨柴油喷射系统是现代柴油发动机的重要部件，其可靠性和稳定性直接关系到发动机的工作效率和使用寿命。
故障的发生不仅会影响发动机的性能，还可能造成损坏和安全隐患，因此及时诊断和排除故障是维修工作中必不可少的环节。
本文将介绍电控高压共轨柴油喷射系统故障诊断检修的基本方法，希望能对柴油发动机维修工作的实践有所帮助。
1、故障诊断步骤电控高压共轨柴油喷射系统的故障诊断步骤主要包括以下几个方面：（1）观察发动机异常现象，如启动困难、抖动、加速不良等；（2）使用故障诊断设备进行故障代码读取和数据记录；（3）根据故障代码和数据记录进行初步判断，确定故障部位；（4）检查故障部位相关的元件和线路，如高压油泵、高压油管、喷油器、传感器等；（5）修理或更换故障部位相关的元件和线路；（6）清除故障代码，并进行试车和测试，以确认故障是否已经排除。
2、故障排除方案电控高压共轨柴油喷射系统的故障排除方案主要包括以下几个方面：（1）根据故障代码和数据记录，确定故障部位和故障类型；（2）对故障部位相关的元件和线路进行检查，包括外观检查、电气测试和机械动态特性测试等；（3）根据检查结果，判断元件是否需要修理或更换；（4）进行必要的清洗、校准和调试等工作；（5）重新安装元件，并进行试车和测试，以验证修理效果和消除故障。
3、故障预防措施电控高压共轨柴油喷射系统的故障预防措施主要包括以下几个方面：（1）定期对发动机进行保养和检修，以保证电子元件和机械部件的正常工作和长期稳定性；（2）使用正规渠道的油品和零部件，严格按照制造厂商要求进行保养和维修；（3）注意经常对维修质量进行检测和验证，确保维修工作的安全可靠性；（4）进行必要的培训和技术交流，提高售后服务人员的技能和水平。
潍柴动力国三电控柴油机故障诊断及排除
潍柴动力国三电控柴油机故障诊断及排除
一、柴油机故障诊断原则与方法
柴油机故障成因复杂，有的时候故障显现是类似的，但产生原因并非一样。
为提高故障诊断的准确性，避免或者少走弯路，建议客户按下列原则推断处理故障:
针对特征，联系原理;
弄清现象，不漏点滴；
由简到繁，由表及里;
按系分段，检查分析
柴油机故障常用的诊断方法通常有
1)观察法：通过观察柴油机的排烟等故障特征，推断故障情况。
（图
1 ）
2)听诊法：根据柴油机特殊声音凭听觉推断故障部位性质及程度。
（图2）
4)比较法：对某些总成或者零部件，使用更换的办法确定是否存在故障。
以上为机械方面故障的推断方法，在国三柴油机上同样适用，机械故障可参照国二故障排除方法排除。
5)故障诊断灯：当车出现故障时，能够通过整车仪表盘上
的闪码灯读出闪码，参照闪码表初步推断错误原因
注意！
常见故障类型
故障一：柴油机不起动、起动困难故障二：发动机功率不足
故障三：发动机1000转
故障四：跛行回家
故障五：巡航不稳
故障六：闪码灯常亮
故障七：运行过程中突然熄火
故障一：柴油机不起动、难起动
1.4 曲轴信号与凸轮轴信号丧失
两信号全部丢失可能的原因
①传感器损坏，线束短路或者断路。
②传感器固定不牢，造成传感器与感应齿之间间隙过大或者过小。
(通常为1±0.5mm)
排除方法：检查传感器是否损坏，线束是否连接良好，传感器是否松动等。
注：拆装高压油泵及飞轮后的安装应严格按照有关工艺文件执行，以确保信号同步。
电控发动机常见故障的检查及处理讲解
电控发动机故障检查与排除的基本方法(试用)2015年4月前言为了更加有效地维护和扩大柴油电控产品的市场，做好服务是根本保证。
然而，在柴油机实施电控以后，虽然经过了多次的理论及现场实际操作学习，但是处理实际问题时，还没有充分的认识和理解，特别是在售后服务过程中，往往是一个比较简单的问题，却将问题复杂化或者多次处理都不能解决。
因此，我们根据市场上发生实际问题的处理经验，搜集了一些常见的故障现象，整理、编制了《电控发动机故障检查与排除的基本方法》，其中详细的记录了故障诊断的基本原则、故障诊断的基本方法、故障诊断的基本流程及常见故障原因的分析与处理。
在编写过程中，得到了技术中心、办事处、服务部等部门的领导及相关人员的大力支持，在此表示感谢！此《电控发动机故障检查与排除的基本方法》，谨供在电控发动机故障诊断及维修中参考！不尽之处，敬请多提宝贵意见和建议。
电控发动机的电控燃油喷射系统的工作状况对发动机的运转性能有很大的影响，不论是该系统的ECU、控制线路还是其他任何一个传感器、执行器出现故障，都会在一定程度上影响发动机的起动性、运转稳定性、动力性、经济性等。
因此，当电控发动机出现故障或性能下降时，首先应检查该发动机的燃油喷射系统有无故障。
由于电控燃油喷射系统的构造和工作原理比较复杂，不同生产厂、不同车型的电控燃油喷射系统往往有很大的差异，其故障形式既可能是电路方面的，也可能是机械方面的，因此给故障的检查与排除带来一定的困难。
在检查与排除电控燃油喷射系统的故障时，必须了解各种燃油喷射系统的工作原理和零部件的构造特点，参阅所需修车型的详细技术资料，充分并合理地利用各种检测工具和手段。
除此之外，掌握分析各种故障原因的方法，遵循合理的诊断程序和步骤，是十分重要的。
第一章、故障检查与排除的基本方法第一节、电控发动机故障诊断的基本原则电控发动机的电子控制系统是一个精密而复杂的系统，其故障的诊断也较为困难。
而造成电控发动机不工作或工作不正常的原因可能是电子控制系统，也有可能是电子控制系统外其他部分的问题，故障检查的难易程度也不一样。
电控柴油机故障诊断
电控柴油机故障诊断摘要: 本文阐述了传统柴油发动机与电控柴油发动机在原理上的区别, 并以实例说明故障的诊断方法, 以供同行探讨。
关键词: 传统柴油发动机电控柴油发动机故障诊断1 概述现代柴油发动机以其经济、环保、省油、动力强的优点, 越来越受人们的喜欢, 其在汽车保有量中的比例也不断上升。
随着我国排放法规的日益严格，柴油机的技术也发生了天翻地覆的变化，传统柴油机因其排放难以达标, 将面临淘汰，取而代之的是能满足欧ⅲ排放标准，并具有欧ⅳ排放潜力电控柴油机，所以近几年出厂的大客车、重型货车、公交车等都开始安装了电控高压共轨系统或电控的单体泵系统的柴油机。
这些新技术，为社会带来了更经济环保的新型柴油机动力，但也给维修给我们带来了一定难度，使不少在维修传统柴油发动机有丰富经验的老师傅们，感到非常的头痛，当发动机出现故障时，就会感到束手无策。
在电控柴油机的维修上他们遇到了技术瓶颈，如何突破这些技术瓶颈是摆在老师傅面前第一个难题。
电控柴油机的故障诊断对现在的许多维修工和技术人员来说，是一项比较复杂的工作。
传统柴油机的维修可能就是单纯的机修，而电控柴油机则是一项机电一体的维修工作。
电控柴油机故障诊断也是有规可循的。
关键是维修工和技术人员对电控柴油机原理还不了解。
只要掌握了电控柴油机的原理后，维修的许多困难都会迎刃而解，当发动机出现故障时，如果是机械故障，我们仍然按照传统柴油发动机故障诊断的方法去排除，但必须强调, 在断火检查各缸的运行情况前, 必须先把电源开关断开。
若是电控系统故障，可以利用电控系统的自诊断系统来进行检测，这自诊断系统，可以清楚的了解发动机各种工况下的运行参数，对我们进行故障诊断会有很大帮助。
要掌握电控柴油机的故障诊断与维修，首先是要对电控电控柴油发动机原理有清楚的认识。
现代的电控柴油发动机基本有三大类：共轨系统、单体泵系统、泵喷嘴系统。
目前博共、电装、德尔福成为了国内电控柴油发动机电控系统主要部件的供货商。
电控柴油发动机及其综合故障诊断
电控柴油发动机及其综合故障诊断摘要目前，柴油机燃油喷射系统和发动机管理系统的发展迅速，对使用者和维修者的要求也越来越高。
本文在分析目前电控柴油机技术的基础上，结合先进的德国BOSCH EPS815柴油共轨试验台，对车用电控柴油发动机的综合性故障进行较为深入的诊断和排除。
关键词柴油机电控系统EDC 综合故障诊断排除一、柴油机电子控制系统(EDC)柴油机的电子控制系统（EDC)可以使柴油机因工况不同而调整喷油参数,这就是电控柴油机能广泛应用在汽车上的原因。
EDC的主要目标是节省燃料、降低排放(NOx、CO、HC、颗粒物)和提高功率及增加转矩。
发动机管理系统主要包括以下几方面：高的喷油压力；预喷射和二次喷射；喷油量、进气压力和喷油正时随工况而调节；启动时根据温度额外喷油；图1 燃油喷射控制系统框图怠速控制与发动机负荷分离；整个使用寿命内对喷油脉宽和喷油量的精确控制。
装有EDC的车辆的驾驶员不再利用机械连接来控制发动机，ECU根据不同工况计算喷油正时和喷油量。
喷油量决定于一系列的参数，主要包括以下方面：驾驶员意图；发动机工况；发动机温度；排放要求等。
EDC系统可以分成3个组成模块：（1）传感器及驾驶员操作信息负责检测发动机工况和设定值（操作开关），其作用是把物理量转化成为电信号。
（2）ECU根据开环或闭环控制--算法处理传感器和驾驶员操作发送的信号，向执行机构输出电子控制信号。
（3）执行机构负责把电信号转化成机械动作。
二、EDC系统的工作过程1.数据处理EDC的主要功能是控制喷油量和喷油时间。
共轨燃油喷射系统还可以控制喷油压力。
ECU接收从传感器发来的信号，利用这些输入数据和存储的MAP图，微处理器计算出喷油时间和喷油脉宽。
这些信息被转换成电信号，控制相应的执行器。
2.燃油喷射控制图1所示为各控制模块参与燃油喷射计算的顺序框图。
为了使发动机可以在所有的工况下都能获得最好的燃烧效果，ECU必须计算所有工况下的喷油量。
电控发动机故障诊断与排除流程步骤
电控发动机故障诊断与排除流程步骤1.首先，检查发动机是否存在任何异响或异常震动。
First, check if there is any abnormal noise or vibration in the engine.2.然后，检查发动机是否有异常的抖动或不稳定的情况。
Then, check if the engine has any abnormal shaking or instability.3.接着，检查电控系统是否有任何故障代码或警告灯点亮。
Next, check if there are any fault codes or warning lights on the electronic control system.4.进行发动机诊断扫描，并记录下所有的故障代码。
Perform an engine diagnostic scan and record all the fault codes.5.检查发动机的供油系统，确保燃油泵和喷油嘴正常工作。
Check the engine's fuel supply system to ensure the fuel pump and injectors are working properly.6.检查发动机的供气系统，包括进气管道、进气阀等部件。
Check the engine's air supply system, including the intake pipes, intake valves, and other components.7.检查发动机的电子控制单元（ECU）是否存在任何故障或损坏。
Check if the engine's electronic control unit (ECU) has any faults or damage.8.检查发动机的传感器，例如氧传感器、节气门位置传感器等。
电控发动机故障诊断与排除流程
电控发动机故障诊断与排除流程电控发动机是指依靠电子控制单元进行控制的发动机系统，它具有高效、低排放、低噪音的特点，是现代汽车上常见的发动机类型。
然而，由于其复杂的控制系统，故障诊断与排除需要一定的专业知识和技能。
下面我们将介绍电控发动机故障诊断与排除的流程。
第一步：观察车辆故障现象在发动机故障出现时，首先需要观察车辆的故障现象，包括发动机启动困难、怠速不稳、动力下降等。
根据具体的故障现象来确定故障的性质和范围。
第二步：使用故障诊断工具进行诊断在观察故障现象后，需要使用故障诊断工具对发动机系统进行诊断。
这些工具包括故障诊断仪、示波器、多用途测试仪等。
通过这些工具可以读取发动机控制单元的故障代码，查看传感器和执行器的工作状态，以及进行参数的调整和测试。
第三步：检查传感器和执行器根据故障诊断仪读取的故障代码和数据，可以对发动机传感器和执行器进行检查。
传感器主要包括氧传感器、节气门位置传感器、曲轴位置传感器等，执行器主要包括喷油嘴、点火线圈、节气门执行器等。
通过检查这些部件可以确定其中是否有故障，比如传感器失效、执行器堵塞等。
第四步：检查电子控制单元如果传感器和执行器没有问题，那么就需要对电子控制单元进行检查。
可以通过检查控制单元的连接线路、驱动电路和电源电路来确定其是否正常工作。
如果发现电子控制单元故障，则需要对其进行修理或更换。
第五步：进行参数调整和测试在确定故障部件后，还需要对其进行参数调整和测试。
比如对节气门执行器进行空气流量校准、对喷油嘴进行喷油量调整等。
通过这些调整和测试可以确保发动机系统的正常工作。
第六步：清除故障代码在进行故障排除后，需要使用故障诊断工具清除故障代码。
这样可以确保发动机控制单元不会再次报告同样的故障，也可以验证排除故障的效果。
第七步：进行道路测试最后，需要对排除故障的发动机进行道路测试。
通过这个过程可以验证故障是否真正排除，车辆动力、燃油经济性等指标是否符合要求。
综上所述，电控发动机故障诊断与排除流程主要包括观察故障现象、使用故障诊断工具进行诊断、检查传感器和执行器、检查电子控制单元、进行参数调整和测试、清除故障代码、进行道路测试等步骤。
电控发动机故障诊断与排除流程步骤
诊断和排除电机故障可能是一个复杂而耗时的过程。
然而，通过采取系统的方法和使用正确的工具，技术人员可以有效地识别和解决发动机的电气系统的问题。
在本篇文章中，我们将概述诊断和排除电力发动机故障的逐步过程。
诊断一个电动发动机故障的第一步是尽可能多地收集该问题的症状和任何相关历史的信息。
这可以包括车主提供的信息，以前的维护记录，以及存储在发动机控制模块（ECM）中的任何相关诊断故障代码（DTC）。
通过了解问题的性质和任何相关条件，技术人员可以开始对故障的潜在原因形成假设。
一旦初步信息被收集，下一步是对发动机的电气部件进行目视检查。
这可能包括检查物理损害、腐蚀、连接松散或其他可见问题的迹象。
在某些情况下，断层可能与松散的连接或损坏的线一样简单，因此彻底的视觉检查是诊断过程的重要的第一步。
在目视检查后，技术人员可以继续使用诊断工具来进一步调查这个问题。
这可以包括在电气系统中的各个点使用一个多米来测试连续性，阻力和电压。
可以利用专门的诊断扫描仪和示波器实时分析传感器、起动器和其他电气部件的数据。
通过使用这些工具，技术人员可以更精确地确定一个电断层的来源。
在测试电气组件的还有必要验证电路和电线带的完整性。
这可能涉及彻底检查线路、检查磨损、损坏或路线不当的迹象。
在某些情况下，断层可能是由于电线吊带内有损坏或挤压的电线导致的，因此必须有条不紊地检查电力系统的每个部分。
随着诊断过程的进展，技术人员可以分析从各种测试和检查中收集的数据，以缩小故障的潜在原因。
这可以涉及将观测到的数值与制造商的规格进行比较，查明任何差异或异常，并拟订进一步测试或更换部件的计划。
在某些情况下，诊断过程可能导致识别出一个特定的缺陷成分或传感器。
这可能是一个有缺陷的曲轴位置传感器，一个故障的节流器位置传感器，或者一个错误的点火线圈。
一旦识别出一个有错的组件，就可以替换成一个新的或已知的好组件，以验证断层的解析。
在进行任何修理或部件更换后，必须进行全面的试验，并重新检查任何剩余的症状或DTC。
农业机械-电控柴油机故障诊断的6大基本法
农业机械-电控柴油机故障诊断的6大基本法电控柴油机除了会出现与传统柴油机相同的机械故障外，还会出现因电路系统、控制系统因素导致的软性故障。
因此，对于电控柴油机而言，除了机械故障（如拉缸、烧瓦抱轴等）可以直接凭经验判断外，很多软性故障（如ECU故障、电路线束故障等）是不能凭经验解决问题的。
这需要使用故障诊断仪器检测故障，并根据故障码找出故障原因后加以排除。
因此，在诊断和排除电控柴油机故障时，诊断仪和故障码就是显得非常重要。
没有这两样东西，有时会寸步难行。
但是在某些情况下，柴油机出现故障后，并无故障码显示，这就需要维修人员凭经验或采用其他方法诊断和排除故障。
电控柴油机故障诊断方法对于电控柴油机的机械类故障，完全按照传统柴油机故障诊断方法进行诊断和排除。
对于，电控燃油喷射系统的柴油机而言，下列故障诊断方法是必须掌握的。
1.观察法通过观察柴油机的排烟等故障特征，判断故障情况。
2.听诊法根据柴油机异常声音凭听觉判断故障部位性质及程度。
3.比较法对某些总成或零部件，采用换件比较的方法确定是否存在故障。
4.断缸法停止某缸工作，借以判断故障是否出现在该缸。
断缸法一般是向怀疑出现故障的气缸停止供油，比较断缸前后柴油机的状态变化，为进一步查找故障部位或原因缩小范围。
注意的是，与机械喷油系统不同，电控共轨喷油系统不能用拧松高压油管的方法断油，而必须用拔掉喷油器线束的方法断油。
5.故障灯诊断法当机器出现故障时，可以通过整车仪表盘上的闪码灯读出闪码，参照闪码表初步判断错误原因。
6.专用诊断仪工具用专用故障诊断仪可以进行较进一步的判断。
特别说明：诊断柴油机是一项仔细而认真的工作，在未弄清成因之前，不要乱拆乱卸。
否则，不仅不能消除故障，反而会因装配不当而造成更为严重的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电控柴油机故障诊断步骤2011-09-20 10:45:59| 分类：维修精华| 标签：|字号大中小订阅电控燃油喷射发动机的故障诊断步骤一、注意事项1、禁止使用大功率仪器，避免对电控单元产生无线电干扰。
2、在拆除蓄电池的搭铁线前，先读取ECU 中的故障代码。
3、检修燃油系统时，先对油路进行卸压。
4、在拆卸和插接线路或元件连接器之前，点火开关一定要置于“ON”位。
二、诊断步骤以供给系统出现故障为例，应先利用油压表检查系统油压，电喷发动机系统油压一般为0.25MPa，如油压低于规定值，先检查油泵、油压调节器和管路是否工作不良。
对电控系统故障按下述步骤检查：故障码检查清除症状确认故障码再检症状状况显示故障码症状有同一故障码故障码所指电路故障依然存在显示正常码故障不在故障指电路，在另故障点症状没显示正常码第一次显示故障码是历史纪录显示正常码症状有显示正常码故障不在诊断电路中，但存在症状没显示正常码故障不在诊断电路中，已消除1.静态模式读取和清除故障码。
2.症状确认。
3.症状模拟。
4.动态故障代码检查。
5.电路检查。
6.部件检查。
7.调整、设定、激活或维修。
8.试车检验。
电控燃油喷射发动机故障自诊断一、自诊断系统的功能现代汽车的电控系统都配备有自诊断系统，ECU的自诊断系统主要用于检测电子控制系统各部件的工作情况。
自诊断系统具有以下功能：①检测电子控制系统的故障。
②将故障代码存储在ECU的存储单元中。
③提示驾驶员ECU已检测到故障，应谨慎驾驶。
④启用故障保护功能，确保车辆安全运行。
⑤协助维修人员查找故障，为故障诊断提供信息。
二、故障代码的读取与清除方法1、准备工作：①拉紧驻车制动，变速器置于空挡。
②用直观检查法对发动机控制系统进行全面检查。
③检查蓄电池电压，电压值应在11V以上。
④启动发动机，怠速运转，使发动机达到正常工作温度。
⑤关闭所有电控系统和辅助设备。
⑥检查发动机故障指示灯是否正常。
2、故障代码的读取与清除方法：①静态读码的方法。
打开点火开关，用跨接线短接诊断端子的TEl和E1，根据“CHECK”灯闪烁，读取故障代码。
②动态读码的方法。
关闭点火开关，用跨接线短接诊断端子的TE2和El。
打开点火开关，“CHECK”灯应快速闪烁。
然后进行路试，车速不得低于10km/h。
路试之后，再用跨接线短接诊断端子的TEl和E1，根据“CHECK”灯闪烁规律读取故障代码。
③故障代码的清除。
在排除故障后，应清除故障码。
若某一电路出现超出规定范围的信号时，诊断系统就判定该信号线路出现故障。
如果故障状态存在超过一定的时间，此故障代码就会储存在电控单元ECU的随机存储器中。
如果在一定时间内该故障状态不再出现，则电控系统把它判定为偶发性故障，发动机启动50次故障不再出现，该偶发性故障代码就会自动消除。
电控燃油喷射系统主要元件的检测电控系统由传感器、ECU、执行机构和线束组成。
ECU不断检测传感器的性能参数，经计算、处理后，再控制执行机构动作。
若主要元件出现故障，可读取故障代码、确定故障部位和维修方法。
一、传感器的检测按信号的产生方式，一般可分为信号改变传感器和信号产生传感器。
1、信号改变传感器的检测：根据其导线的数目可分为单导线型、双导线型和三导线型：(1)单导线型传感器的检测：①断开传感器导线连接器，打开点火开关，测量导线与搭铁之间的电压是否为参考电压。
如果测量结果不正确，则应检查导线和ECU。
②测量传感器搭铁端子与搭铁之间的电阻值是否为零。
③接好传感器导线连接器，启动发动机，测量传感器信号端子电压是否随发动机工况的变化而变化。
(2)双导线型传感器的检测：一根为信号线，另一根为搭铁线。
其检测步骤为：①关闭点火开关，断开传感器导线连接器，用万用表欧姆挡测量连接器上各接线与搭铁之间的电阻，找出搭铁线。
②打开点火开关，用万用表电压挡测量另一根导线与搭铁之间的电压是否为参考电压。
若不正常，则检查导线和ECU。
③接好传感器导线连接器，启动发动机，测量传感器信号端子的电压是否随发动机工况的变化而变化。
(3)三导线型传感器的检测：一根为ECU的电源线，一根为信号线，另一根为搭铁线。
其检测步骤为：①点火开关旋到“OFF”位置，断开传感器导线连接器，用万用表欧姆挡测量连接器上各接线与搭铁之间的电阻，确定搭铁线。
②点火开关置于“ON”位，用万用表电压挡测量其他两根导线与搭铁之间的电压，电压为参考电压的为电源线，剩下的一根导线即为信号线。
③接好传感器导线连接器，启动发动机，测量传感器信号端子和搭铁端子间的电压是否随发动机工况的变化而变化。
2、信号产生传感器的检测：此类传感器根据其导线的数目可分为单导线型、双导线型：(1)单导线型传感器的检测。
传感器直接搭铁，其导线为信号线。
其检测步骤为：①断开传感器导线连接器，测量导线与ECU之间的连接线路是否正常。
②检测传感器端子与搭铁之间是否短路。
③启动发动机，测量传感器端子电压是否随发动机工况的变化而变化。
(2)双导线型传感器的检测：一根为信号线，另一根为搭铁线。
其检测步骤为：①断开传感器导线连接器，用万用表欧姆挡测量连接器上各接线与搭铁之间的电阻，找出搭铁线。
②用万用表电压挡测量另一根导线与ECU之间的连接是否正常。
③启动发动机，测量传感器两端子间的电压是否随发动机工况的变化而变化。
二、主要执行元件的检测1、电动汽油泵：(1)电动汽油泵的控制：装有电控燃油喷射(EFI)系统的汽车，只有发动机运转时，油泵才开始工作。
即使点火开关接通，只要发动机没有转动，油泵就不工作。
一般都是当发动机点火开关置于“ON”位时，油泵运转2秒后停止，发动机启动后油泵才继续工作。
(2)电动汽油泵的检测：①拆下油泵。
②用欧姆表测量油泵线圈的电阻。
在20℃时，标准电阻值为0.2~3.0Ω。
如超出标准电阻值范围，则应更换油泵。
③将蓄电池正极与油泵正极相连，负极与油泵负极相连，检测油泵的运转情况。
注意：必须在10秒内完成，以免油泵线圈烧毁2、喷油器：(1)喷油器驱动方法：喷油器驱动方法有两种：电压控制方法和电流控制方法，电压控制方法的驱动电路适用于低阻值喷油器和高阻值喷油器，电流控制方法的驱动电路只适于低阻值喷油器。
(2)喷油器及其控制电路的检测：①喷油器检测。
主要进行喷油器线圈的电阻、喷油量、雾化效果及针阀卡滞和泄漏的检测。
②喷油器电路检测。
主要检测喷油器与ECU间的导线和连接器是否良好。
3、怠速控制阀(ISC)：(1)步进电机式怠速控制阀的检测：①拆下怠速控制阀，检测线圈的电阻是否正常。
②给怠速控制阀的四个线圈依次通电，怠速控制阀应逐渐关闭;若依相反顺序通电，则怠速控制阀逐渐打开。
如怠速控制阀工作不正常，应更换怠速控制阀。
③检测连接线束和ECU控制是否正常。
(2)电磁式怠速控制阀的检测：①拆下怠速控制阀，测量电磁线圈的阻值是否符合要求。
②分别给两个线圈施加电压，阀门应交替开启和关闭。
如不正常，应更换怠速控制阀。
③检测连接线束和ECU控制是否正常。
三、ECU电脑控制单元的检测1、检测注意事项：(1)不得损坏导线、连接器，避免短路或接触较高的电压。
(2)慎重使用电子检测设备和仪器，高电压会使ECU芯片内部电路短路或断路。
检测时，最好使用兆欧级阻抗的数字表。
(3)没有适当的工具和有关知识，禁止拆卸、检测ECU。
(4)所有的高压元件距离传感器或执行装置的控制线至少25mm以上。
5)防止静电对ECU的损害。
2、导线连接器的检测:检测与ECU相连的导线连接器时，可用手轻微摇动连接器，察看是否有松动，若有松动，应拨下连接器，检查接触片是否被腐蚀，若有腐蚀现象，需用铜刷或电器接触清洁剂将其除去。
安装时，可用专用的导电油脂涂抹，以防腐蚀。
3、ECU的基本检测：(1)检测ECU的电源线、搭铁线是否良好，导线连接器是否正常。
拔下电缆连接器，查看其内部有否锈蚀、触针是否弯曲，并检查ECU上的所有搭铁线是否有腐蚀。
如果上述检测一切正常，可用替代法确定ECU是否有故障。
(2)检测ECU的闭环控制情况。
在氧传感器良好的情况下，启动发动机并使其怠速运转，检测氧传感器的信号电压。
在正常情况下，其信号电压应在0.1~0.9V之间不停的变化，否则，说明ECU有故障。
以上海别克轿车发动机为例说明故障诊断与元件检测上海别克轿车发动机ECU内有一自诊断系统，该系统能识别输入/输出装置及电路的故障。
如果系统检测到一个故障，ECU便将一个“故障码”储存在存储器内，并点亮位于仪表板上的“故障警示灯”(“MIL”)。
如果出现的是一个间歇性故障，“MIL”将熄灭，但ECU内将储存一故障码。
在ECU进入诊断模式后，“MIL”将闪烁，闪烁次数代表显示的故障码，检修人员可利用“MIL”来查找和排除发动机电子控制系统的故障，主要元件的检测1、主要元件：(1)、传感器有空气流量计(MAF)、进气温度传感器(MAT)、进气压力传感器(MAP)、节气门位置传感器(TP)、水温传感器(ECT)、氧传感器(HO2S)、爆震传感器(KS)、24X曲轴位置传感器(CKP)、7X曲轴位置传感器、凸轮轴位置传感器(CMP)等。
(2)、执行器有怠速控制阀、喷油器、燃油泵、废气再循环阀(EGR)、碳罐电磁阀(EVAP)等。
(3)ECU单元。
2、主要元件的检测方法：(1)点火开关“OFF”，拔下该元件的导线连接器，检测该元件相关端子的电阻，判断是否正常;然后检测连接器侧的搭铁是否良好。
(2)点火开关“ON”，检测连接器侧相应端子的电压，以判断相关电路是否正常，所有检测结果应要求的参数相符。
四、电控系统的故障诊断与检测当发动机电控系统出现故障时，可通过专用检测仪器进行检查，将仪器与诊断接头相连，读出故障码及故障原因。
当显示与某元件有关的故障代码时，应进行该元件的基本检测，若不能排除故障，则按故障代码的诊断流程进行相关数据的进一步的检测。
