消防水池吸水口设置
消防水池设计规范
消防水池设计规范消防水池是用于储存灭火水源的一种特殊水池，广泛应用于各类建筑物、工厂、仓库等场所。
为了确保消防水池的设计符合相关规范，以下将介绍消防水池设计的规范要求。
一、消防水池位置选择1. 消防水池应尽可能靠近建筑物或设备，以确保灭火水源的迅速供应。
2. 水池周边应有足够的防火间距，并与蓄水池的防火间距满足相关消防规范的要求。
3. 水池应远离易燃物品、爆炸危险区域及其他危险区域，避免事故发生。
二、消防水池材料选择1. 消防水池应选用耐酸碱腐蚀、具有一定抗冻性和抗压性的材料，如混凝土、钢板等。
2. 水池内壁应光滑，以减少水池内壁和水体之间的摩擦，并便于清洁。
三、消防水池设计参数1. 水池容积应根据建筑物的火灾危险等级、建筑面积和设置自动喷水灭火系统的需要进行确定。
2. 水池容积不应小于消防设备所需的灭火水量，并按照相关规范计算确定。
3. 水池设计水位应使水泵吸水不低于其设计要求的进口水位。
4. 水池出水管道的布置应满足相关规范的要求，并应设有适当的出水阀门和连接接口。
四、消防水池配套设施1. 水池应设有进水口、溢流口、排泥口等设施，以保证灭火水源的质量和清洁。
2. 水池应设置消防水泵和相应的配电设备，以确保水源能够迅速供应并满足需要。
3. 水池周围应设有防滑措施，以确保消防人员的安全，如设置防滑阶梯和防滑材料。
五、消防水池检测和维护1. 消防水池应定期进行巡检和清洁，清除水池内的杂物、污垢和浮游物等。
2. 检查水泵和配电设备的运行状态和正常性，及时修理和更换故障设备。
3. 对水池的溢流口、进水口和排泥口等设施进行定期检查，确保其畅通和正常使用。
六、消防水池设计文件1. 消防水池的设计文件应包括水池的平面布置图、设计参数计算表、设施配置方案等内容。
2. 设计文件应符合国家和地方相关的消防规范和标准，且应经专业注册消防工程师审核。
在进行消防水池设计时，应严格按照相关规范进行设计，并结合实际情况进行适当调整。
消防水池
本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。
规范规定：根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m。
取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气罐的距离不宜小于60m。
如采取防止辐射热的保护设施时，可减少40m”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m。
取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。
”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。
虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。
具体做法：1、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：（2）消防水池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
消防水池取水口及消防水泵吸水管设计问题探讨
消防水池取水口及消防水泵吸水管设计问题探讨《消防给水及消火栓系统技术规范》（GB50974-2014）由于实施不久，其中一些新的条款的执行给设计者带来了一些困扰。
针对设计中遇到的一些问题通过查找规范、图示及图集，并结合自身的理解对新规范下消防水池取水口及消防水泵吸水的设计进行了总结，供设计参考。
标签：消防水池取水口；消防水泵1、引言《消防给水及消火栓系统技术规范》（GB 50974-2014，以下简称“水消规”）是一本全新的关于水消防系统设计的规范，自2014年10月1日实施以來在建筑消防设计中发挥着重要作用。
为配合新规范的实施，建设部于2015年8月1日颁布了“《消防给水及消火栓系统技术规范》图示”（15S909，以下简称“水消规图示”）。
由于规范实施不久，相关从业人员难免对规范中部分条文的理解出现偏差。
笔者结合设计经验，针对新规范下消防水池取水口及消防水泵吸水设计中存在的问题进行探讨。
2、消防水池取水口设计中的问题“水消规”4.3.7条“储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井），且吸水高度不大于6.0m”对消防水池设置取水口（取水井）及其设置的位置和吸水高度有了要求，但具体设置没有说明；“水消规图示”给出了消防泵房位于地上、地下两种情况下的设置形式，但后者的设置形式不满足施工或者无法进行深度延伸，鉴于当前建设工程基本采用地下形式，对该种情况的具体设计有了很大的必要性。
笔者查阅了相关资料，下面将其逐一列出，进行分析总结。
2.1 现有工程做法2.1.1北京、天津、河北、山西、内蒙古和陕西六省区标准图集做法：2.1.2新疆标准图集做法：2.2 做法分析及思考（1）六省区图集做法基本一致，并考虑冰冻因素时设置在阀门井内。
该种做法未考虑暴雨气象条件下雨水从取水口倒灌进消防水池的影响。
（2）新疆图集做法中DN200的吸水管在 1.0m/s～1.2m/s流速（“水消规”5.1.13.7条）下流量为31.4L/s～37.68 L/s，不能满足所有建筑物室内消防用水量；吸水管从水池底板接出，在考虑消防水泵自灌吸水（“水消规”5.1.12.1条）的条件下是在最低水位以下，但其下方的设置的集水坑就没有意义了。

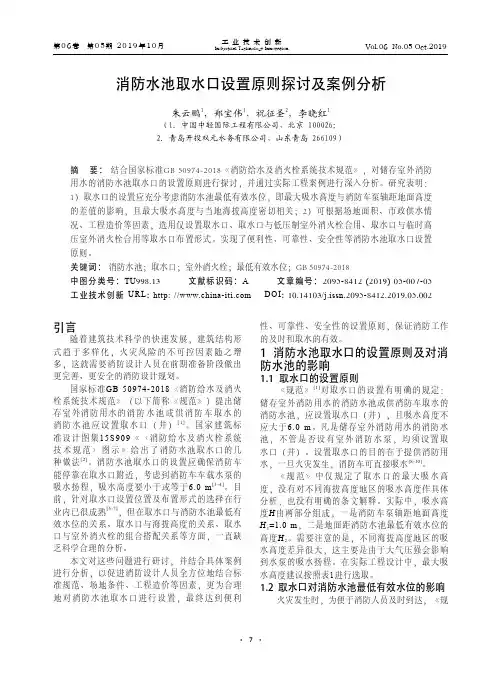

消防水池取水口设置原则探讨及案例分析
消防水池取水口设置原则探讨及案例分析朱云鹏1，郑宝伟1，祝征圣2，李晓红1（1. 中国中轻国际工程有限公司，北京 100026；2. 青岛开投双元水务有限公司，山东青岛 266109）摘 要：结合国家标准GB 50974-2018《消防给水及消火栓系统技术规范》，对储存室外消防用水的消防水池取水口的设置原则进行探讨，并通过实际工程案例进行深入分析。
研究表明：1）取水口的设置应充分考虑消防水池最低有效水位，即最大吸水高度与消防车泵轴距地面高度的差值的影响，且最大吸水高度与当地海拔高度密切相关；2）可根据场地面积、市政供水情况、工程造价等因素，选用仅设置取水口、取水口与低压制室外消火栓合用、取水口与临时高压室外消火栓合用等取水口布置形式。
实现了便利性、可靠性、安全性等消防水池取水口设置原则。
关键词： 消防水池；取水口；室外消火栓；最低有效水位；GB 50974-2018中图分类号：TU998.13文献标识码：A文章编号：2095-8412 (2019) 05-007-05工业技术创新 URL: http: // DOI: 10.14103/j.issn.2095-8412.2019.05.002引言随着建筑技术科学的快速发展，建筑结构形式趋于多样化，火灾风险的不可控因素随之增多，这就需要消防设计人员在前期准备阶段做出更完善、更安全的消防设计规划。
国家标准GB 50974-2018《消防给水及消火栓系统技术规范》（以下简称《规范》）提出储存室外消防用水的消防水池或供消防车取水的消防水池应设置取水口（井）[1]。
国家建筑标准设计图集15S909《〈消防给水及消火栓系统技术规范〉图示》给出了消防水池取水口的几种做法[2]。
消防水池取水口的设置应确保消防车能停靠在取水口附近，考虑到消防车车载水泵的吸水扬程，吸水高度要小于或等于6.0 m[3-4]。
目前，针对取水口设置位置及布置形式的选择在行业内已很成熟[5-7]，但在取水口与消防水池最低有效水位的关系、取水口与海拔高度的关系、取水口与室外消火栓的组合搭配关系等方面，一直缺乏科学合理的分析。
消防水池取水口设置原则探讨及案例分析
引言
当室外给水管网不能保证室外消防用水量时，消防水池的 容量应满足在火灾延续时间内室内外消防用水总量的要求。也 就是说，消防水池不仅要供室内消防水泵取水外，还要供室外 消防车取水；且《高层民用建筑设计防火规范》(GB50045-95) 的第7.3.4条中还规定：供消防车取水的消防水池应设取水口或 取水井，其水深应保证消防车的消防水泵吸水高度不超过6m。 其目的是为满足消防车的消防水泵吸水高度，便于消防车取 水，并能充分利用消防水池的水量。
3 水泵提升方式存在疑问 ①水泵的流量是以室外消防用水量、室内消防用水量还是
以室内外消防用水量之和确定？②提升水泵只有在室外消防、 消防主泵供电或本身故障不能启动时，才需要工作。但消防供 电一般都是一级负荷，供电有保障，如果消防供电有问题，提 升水泵的供电也不一定能正常。此外，消防主泵有备用泵，即 使一台发生故障另一台也能自动投入工作。因此，笔者认为， 在这种情况下设置提升水泵是对消防主泵流量的再备用，其必 要性值得商榷。
4 工程应用案例分析 以我国某北方养老院项目为例，养老院远离城区，建筑地
上2层，系多层居住建筑，总建筑体积为6000m3，建筑高度为
6.60m。室外消防用水量为25L/s。消防水池及消防水泵房设置 在地下。消防水池距场地最不利点的距离小于150m。给水为自 备井供给，无市政给水[2]。当地海拔高度为1100m，经内插法可 计算出最大吸水高度应为4.56m，除去消防车泵轴距地面高度 1.0m，可算出消防水池最低有效水位距室外地面高度为3.56m， 这是消防水池设置高度的一个重要控制参数。地下消防水泵房 设置有室内消火栓泵，室内消防采用临时高压消防系统。下面 ①对消防取水口及室外消火栓系统的设计方案进行逐一详细分 析。方案一：仅设置取水口，不设置室外消火栓系统由于无市 政给水管网，室外消火栓不能直接供水，故室外消防可采用取 水口的形式。单个取水口按15L/s的流量计，本场地消防水池需 设计2个取水口。场地均在取水口的保护范围内。此布置形式虽 然也满足现有规范要求，但有两个明显的缺点。一是取水口周 边供消防车停留的场地空间有限，停留2台消防车同时吸水的困 难较大；二是项目远离城区，周边城市消防站距离较远，一旦 火灾发生，消防车不能及时赶到，会延误最佳的灭火时间。② 方案二：设置取水口，设置临时高压室外消火栓系统。储存室 外消防用水的消防水池设置一个消防取水口，并设置2个临时 高压室外消火栓。2个室外消火栓的总流量为25L/s，满足室外 消防用水流量。场地均在消火栓保护半径150m范围内。由于已 设置有临时高压室内消火栓系统，故设置的临时高压室外消火 栓给水系统可与室内消防给水系统合用，共用一套消防泵和管 网，这样可以在一定程度上节约设备造价及土建造价[3]。此方 案既满足了需设置消防取水口的要求，也满足了室外消防用水 量及消防保护半径的要求，同时兼顾到了成本，以及发生火灾 时的灭火可靠性。但建议在例行维护期间，对管理人员加强操 作室外消火栓的培训，一旦发生火灾，初期即可由管理人员进 行灭火，为专业消防员的到来争取宝贵的灭火时间。
高海拔严寒地区室外消防水池取水口(井)设置
情况:①取水口直接设置于消防水池上方，即消防车
直 接 从 消 防 水 池 中 吸 水 ；② 单 独 设 置 消 防 取 水 井
表 1 海拔高度与最大允许吸水高度关系
Tab. 1 Association of suction head with the altitude
“水消规”4. 3. 7 条 第 1 款规定:“取 水 口 （井 ）吸 水高度不应大于6 m”,但结合《建 筑 设 计 防 火 规 范 》 GB 50016—2014(2018年 版 ），以 下 简 称 “建 规 ”[1] 8. 6. 2 条文 说 明 可 知 ，由 于 受 消 防 车水泵吸 水管水
给水排水
WATER &• WASTEWATER ENGINEERING
Vol. 45 No. 12 2019
(口）,通过连通管与消防水池连接。情况①中最低 有 效 水 位 即 为 水 池 最 低 有 效 水 位 ，情 况 ② 中 最 低 有 效水位应为取水井（口）中最 低 有 效 水 位 ，其水位低
求 。总结了几种适用于高寒地区的消防取水井（口）做 法 ，并通过计算合理确定连通管管径。
关 键 词 高 海 拔 严 寒 地 区 消 防 水 池 取 水 口 （井 ）
中图分类号：TU998. 1
文献标识码:A
文 章 编 号 =1002—8471(2019)12—0 0 9 6 —06
DOI：10.13789/j .cnki.w w e l964.2019.12.018
Keywords：High-altitude cold regions； Fire reservoir；Water intake well
浅析消防水池取水口的设置问题
浅析消防水池取水口的设置问题首先对本文中需要用到的规范名称做简要说明：《建筑设计防火规范》GB 50016—2006，（文中简称“低规”）；《高层民用建筑设计防火规范》GB 50045-95 （文中简称“高规”）（2005年版）。
一、问题概述在建筑给排水设计中，关于消防水池取水口的设置，一直在很多同行中存在各种争论。
包括本人在内的很多设计者认为：如果消防水池仅贮存室内消防水量，就不必设置取水口；但如果消防水池包括了室外消防用水的贮存，则应设取水口。
理由是：因市政管网无法满足工程所需的室外消防用水要求，为保证火灾时水源的可靠性，消防水池除需贮存室外消防用水，还应增设取水口，如此即使在水泵故障停用等不利状况下亦能形成两路水源（市政管网和消防水池）的可靠供水形势；但如果消防水池仅需贮存室内消防用水，则说明市政管网可以满足工程的室外消防用水，也可以理解为工程所在地的市政管网可靠性较强，因此即使在火灾时遭遇不利状况，依然可以从市政管网抽水，再经室内消防管路输水灭火，故此种状况可不另设消防水池取水口。
以上理解应该说是与规范的说法较为相符的。
但随着多年工程设计的进行，本人认为上述解释也存在片面之处。
现就个人在实际设计工作中得来的认识，尝试着阐述一下规范的意图，希望能抛砖引玉，与各位同行共同交流提高认识。
二、疑问所在现行“低规”8.6.2-5关于消防水池取水口的文字描述仅为：“供消防车取水的消防水池应设置取水口或取水井......”，在其条文解释里也仅是对于设置了取水口的消防水池如何进一步设计做了一些距离上的规定。
而现行“高规”7.3.4及其条文解释对于取水口的文字描述比“低规”充实了很多内容，增加了：“消防水池储水或供固定消防水泵或供消防车水泵取用”、“为便于消防车取水灭火，消防水池应设取水口或取水井......”，以及寒冷地区的保温措施等等。
设置了取水口的消防水池该如何设计，低规和高规都给予了较明确的说明，可以很清楚地按照相关条款去实施。
水高度超6m的消防水池取水口设计
吸水高度超6m的消防水池取水口设计SOUTHWESTW ATER&WASTEW ATER西南绐排球V o1.24No.22002吸水高度超6m的消防水池取水口设计在工程设计中,对于除供室内消防水泵取水外,还供室外消防车取水的消防水池应设取水口;且《建筑设计防火规范》(GBJ16—87)第8,3,4条中还规定:供消防车取水的消防水池应保证消防车的吸水高度不超过6m.其目的是为满足消防车的消防水泵吸水高度,便于消防车取水,并能充分利用消防水池的水量.但是,近年来一些高层建筑和多层地下建筑,其地下部分不少为二层或三层,由于目前城市用地紧张等因素,其消防水池多设置在建筑主体的地下层,而且多设置在其底层,以利用部分地下箱式基础.减少其设置在楼层内的诸多不利.由此一来消防水池其池底标高与室外地坪高差则大于6m以上(以地下二层为例,平均层高3.3m,±0.00与室外高差0.3m),而其与室外地坪上停靠的消防车上的消防水泵吸水口轴线高差则更大,即消防水池水深保证不了消防车吸水高度不超过6m这条要求.为解决这一问题,笔者经与消防监督部门协商,对该类消防水池设计了如下两种取水口一种是在满足消防水池取水口与被保护的建筑物应有距离等有关规定前提下,在室外适当位置设一个钢筋混凝土结构进水井作为消防水池取水口.井内径以1.2m为宜,井深不大于4.5rn;并且在室内消防水泵房内设一组消防供水泵,自消防水池吸水,出水管伸至进水井;其流量选取略大于建筑物室外消防用水量,扬程选定按水泵设计流量可抽升人进水井即可.在进水井井壁上方(最高水位0.3m以上)设一个供水泵启动按钮;当火灾发生后,消防车赶赴现场,消防队员打开进水井井盖,开启供水泵启动按钮,则供水泵运转向进水井供水;继之消防车上的水泵吸水管伸人进水井内,则可连续吸水供应火场用水.进水井应设溢流管,溢流水返回消防水池.对于消防水池正常水位在消防车吸水高度6m以内,且有较大余量的,进水井和消防水池之间应设连通管; 连通管自进水井底横向通至消防水池,其管径按建筑物室外消防用水量选取.连通管上设止回阀,水流从消防水池流向进水井,以防止当消防水池水位较大幅度下降时,由供水泵抽吸人进水井的水量倒流回消防水池.进水井还应设置排污管.另一种是用室外消火栓代替消防水池取水口.同样,在消防水泵房内设置一组消防供水泵;吸水管伸人消防水池,出水管与各室外消火栓相连.该组水泵启动按钮设于室外地下消火栓井井壁上侧(对于室外地上式消火栓,启动按钮可设于其阀门井井壁上方);扑救火灾时,消防队员打开室外地下式消火栓井盖,将消防车的消防水泵吸水管接到消火栓出水口上,按动供水泵启动按钮,则水泵运转向室外消火栓供水.该方式其水泵流量应尽量与室外消防用水量趋于一致,并应在室外消火栓管道末端设超压回流管,回流水人消防水池;其水泵扬程以最不利点室外消火栓出口压力不小于10mH0为宜.这样既可满足消防车的消防水泵吸水管直接接在室外消火栓上吸水,也可满足将室外消火栓接上水带往消防车水罐内放水.以上两种设计做法均要求在消防水泵房内设置的消防供水泵吸水应采用自罐式,且应有备用泵,其在启动运行时应有可靠的电源保证;一类建筑按一级负荷要求供电,二类建筑按二级负荷的两回线路要求供电,地下建筑不可低于二级负荷的要求供电. 除仍应设就地启动装置外,还宜在消防控制中心设置启闭供水泵和监测其运行状况的装置.另外,设置在室外取水井(或阀门井)内的水泵启动按钮其结构型式应采用防水式对于有的高层建筑其消防水泵接合器并排设置在外墙内侧形成壁柜式接台器室的,前述的消防供水泵启动按钮则可设置在接台器室内,并应有明显的标记.至于对该类消防水池应采用哪一种取水口形式,可以根据具体情况,综合分析,因地制宜.(深圳市招商供水有限公司刘波供稿)。
消防工程师消防给水及消火栓系统技术规范：消防水池
2017年一级消防工程师考试时间确定为：11月12、13日，考友们应该提前备考了。
小编特为大家整理了消防给水及消火栓系统技术规范之消防水池，方便大家及时备考。
2017年一级消防工程师考试备考的路上，你并不孤独，坚持到底，我们将一直与您同在。
4.3 消防水池4.3.1 符合下列规定之一时，应设置消防水池：1 当生产、生活用水量达到最大时，市政给水管网或入户引入管不能满足室内、室外消防给水设计流量;2 当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50m时;3 市政消防给水设计流量小于建筑室内外消防给水设计流量。
4.3.2 消防水池有效容积的计算应符合下列规定：1 当市政给水管网能保证室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求;2 当市政给水管网不能保证室外消防给水设计流量时，消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。
4.3.3 消防水池的给水管应根据其有效容积和补水时间确定，补水时间不宜大于48h，但当消防水池有效总容积大于2000m3时，不应大于96h。
消防水池进水管管径应计算确定，且不应小于DN100。
4.3.4 当消防水池采用两路供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定，但不应小于100m3，当仅设有消火栓系点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析统时不应小于50m3。
4.3.5 火灾时消防水池连续补水应符合下列规定：1 消防水池应采用两路消防给水;2 火灾延续时间内的连续补水流量应按消防水池最不利进水管供水量计算，并可按下式计算：3 消防水池进水管管径和流量应根据市政给水管网或其他给水管网的压力、入户引入管管径、消防水池进水管管径，以及火灾时其他用水量等经水力计算确定，当计算条件不具备时，给水管的平均流速不宜大于1.5m/s。
消防水泵吸水管的布置要求
消防水泵吸水管的布置要求
消防水泵吸水管的布置(保证不漏气、不积气、不吸气)
1.一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量;
2.消防水泵吸水管布置应避免形成气囊;
3.消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm。
当采用旋流防止器时，淹没深度不应小于200mm;
4.消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时，宜设置电动阀门;
5.消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s-1.2m/s;直径大于DN250时，宜为
1.2m/s-1.6m/s;
6.吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工;
7.消防水泵的吸水管穿越消防水池时，应采用柔性套管;采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。
8.消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。
9.消防水泵吸水管水平管段上不应有气囊和漏气现象，变径连接时，应采用偏心异径管件并采用管顶平接。
消防水池取水口、吸水、设计、通气管以及高位消防水池的设置要求
一、 消防水池取水口设置的规范 条文及图示4.3.7 储存室外消防用水的消防水池或供消防车取水的消防水池，应符合下列规定：1 消防水池应设置取水口(井），且吸水高度不应大于6.0m；2 取水口（井）与建筑物(水泵房除外）的距离不宜小于15m；3 取水口（井）与甲、乙、丙类液体储罐等构筑物的距离不宜小于40m；4 取水口（井）与液化石油储罐的距离不宜小于60m，当采取防止辐射热保护措施时，可为40m。
条文说明无室外消防水池取水口做法示例（一）提示：1.寒冷地区的取水栓口应采用地下式，室外连通管道应埋地。
2.连通管管径经水力计算确定。
室外消防水池取水口做法示例（二）室外消防水池取水口做法示例（三）室外消防水池取水口做法示例（四）提示：1.因规范规定吸水高度不应大于6.0m，考虑消防车高度1m，故取水井连通管的标高定为小于等于5m，且管顶低于水池最低有效水位。
2.取水口具体做法由各地工程具体确定。
3.室外取水口的连通管应与两座（格）都连接。
4.连通管管径经水力计算确定。
二、消防水池吸水的规范 条文及图示4.3.8消防用水与其他用水共用的水池，应采取确保消防用水量不作他用的技术措施。
条文说明4.3.8 本条为强制性条文，必须严格执行。
消防用水与生产、生活用水合并时，为防止消防用水被生产、生活用水所占用，因此要求有可靠的技术措施(例如生产、生活用水的出水管设在消防水面之上)保证消防用水不作他用。
消防用水量不作他用的措施（一）消防用水量不作他用的措施（二）消防用水量被作他用的错误示例三、消防水池设计的规范 条文及图示4.3.9 消防水池的出水、排水和水位应符合下列规定：1 消防水池的出水管应保证消防水池的有效容积能被全部利用；2 消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时应有最高和最低报警水位；3 消防水池应设置溢流水管和排水设施，并应采用间接排水。
条文说明4.3.9 本条为强制性条文，必须严格执行。
关于消防取水口设计的探讨
关于消防取水口设计的探讨作者：曹亚锋穆丹琳来源：《消防界》2019年第18期摘要：本文结合《消防给水及消火栓系统技术规范》GB50974-2014和消防车的性能，从不同角度对取水口设计进行分析，为消防设计及消防安全提供参考与借鉴。
关键词：消防取水口;室外消防;吸深消防取水口作为消防车取水的构筑物，是室外消防系统的重要组成部分，特别针对项目地块面积不大，采取以取水口代替室外消火栓的室外消防系统尤为重要，一旦取水口设计存在缺陷，将影响救火的及时性，造成人民财产的损失。
一、规范中关于消防取水口的规定《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《消规》）第4.3.7条做出了如下规定：储存室外消防用水的消防水池或供消防车取水的消防水池，应符合下列规定：1.消防水池应设置取水口（井），且吸水高度不应大于6.0m;2.取水口（井）与建筑物（水泵房除外）的距离不宜小于15m。
对于两格（或座）消防水池，取水口应与两格（或座）连通。
二、取水口的做法《消规》图示第4.3.7条有关于取水口做法示例，地方标准图集中有取水口具体做法。
在具体的项目中根据情况有一些特殊的处理方式，如借用检修口或在顶板开洞（D≥400mm，带200mm反坎）作为消防取水口。
三、取水口代替室外消火栓的要求对于用地范围不大的场地，可采用取水口代替室外消火栓功能。
取水口应满足规范对其要求外，还应符合室外消火栓布置的相关规定。
如距消防车道距离，距水泵接合器距离，距建筑物距离，室外消防水量。
四、讨论《消规》中虽对取水口做出了相关规定，但笔者认为取水口还应对其与消防车道的距离做出相关规定。
理由如下：1.非消防车道区域不满足消防车荷载，消防车无法靠近;2.车用消防泵（离心泵），若取水口距消防车道较远，消防车可能不满足能够从消防水池取水。
车用消防泵为安装在车底盘上的无动力消防泵，主要采用离心泵。
消防车要从消防水池取水，泵的吸程是影响消防车取水的关键参数。
消防水池吸水口设置
消防水池吸水口设置规范规定：根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2 条（强制条文）第5 款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m 取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m与甲、乙、丙类液体储罐的距离不宜小于40m与液化石油气罐的距离不宜小于60m如采取防止辐射热的保护设施时，可减少40卅，以及《高层民用建筑设计防火规范》（GB 50045-95,2005 版，以下简称“高规”）7.3.4 条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m,并不宜大于100m ”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。
虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。
具体做法：1 、消防水池设于室外埋地（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：f'|防勺.水裁曼水冊宝悴地坪曲鬲帰1(2)消防水池底埋深满足规范要求的吸水咼度，人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN4O0取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
i Sl5m水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
关于消防水池各水位设置的探讨
关于消防水池各水位设置的探讨依据规范中关于消防水池相关条文的设计原则，结合工程实际中的各设计水位的设置原理分析，总结了消防水池各水位的设置要点。
标签：消防水池；最低有效水位；最低报警水位；最高有效水位；最高报警水位；溢流水位1、引言2014年10月1日实施的《消防给水及消火栓系统技术规范》（GB50974-2014，以下简称“水消规”）是我国第一本关于消防给水和消火栓系统的专用规范，涵盖了设计、施工、调试和验收以及维护管理的内容。
消防水池是消防给水系统最主要的来源。
“水消规”在第4.3.9条规定：“1.消防水池的出水管应保证消防水池的有效容积能被全部利用；2.消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时应有最高和最低报警水位”。
根据“水消规”第4.3.9条的条文解释：“消防水池设置各种水位的目的是保证消防水池不因放空或各种因素而造成有效灭火水源不足的技术措施”。
消防水池的有效容积是消防水池（箱）最低有效水位与最高有效水位之间的容积。
为了实现上述目标，通过确定以下几个设计水位来实现消防水池有效容积满足设计的要求之目的：①最低有效水位、②最低报警水位、③最高有效水位、④最高报警水位、⑤溢流水位。
接下来，笔者将对各个水位的作用及设计要点详述如下。
2、消防水池各水位的设置2.1最低有效水位“水消规”第5.1.12条第1款规定：“消防水泵应采取自灌式吸水”（强条）。
“水消规”第5.1.12条条文解释：“火灾的发生是不定时的，为保证消防水泵随时启动并可靠供水，消防水泵应经常充满水，以保证及时启动供水，所以消防水泵应自灌吸水”。
“水消规”第5.1.9条第5款指出：“当消防水池最低水位低于离心泵出水管中心线或水源水位不能保证离心泵吸水时，可采用轴流深井泵……”。
由此推断自灌式吸水是指消防水池最低水位应高于离心泵出水管的中心线。
“水消规”第5.1.13条第4款规定：“消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水利条件确定，但不应小于600mm。
消防水泵吸水管和出水管设置要求
消防水泵吸水管和出水管设置要求第一章吸水管路设置要求一、每组消防水泵的吸水管不应少于两条，当其中一条损坏或检修时，其他吸水管应仍能通过全部消防给水设计流量。
（5.1.13）二、消防水泵吸水管布置应避免形成气囊。
三、消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求。
吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm；（5.1.13）四、消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s～1.2m/s；直径大于DN250时，宜为1.2m/s～1.6m/s；（5.1.13）五、吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工；（5.1.13）六、消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合《消防给水及消火栓系统技术规范》第12.3.19条第5款的要求；（5.1.13）七、消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用钢性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。
（5.1.13）八、消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。
（5.1.13）第二章两格（两座）消防水池的吸水管路设置要求根据规范要求，消防水池的总蓄水有效容积大于500m³时，宜设两格能独立使用的消防水池；当大于1000m³时，应设置能独立使用的两座消防水池。
每格（或座）消防水池应设置独立的出水管，并应设置满足最低有效水位的连通管，且其管径应能满足消防给水设计流量的要求。
下面，我们讲解在分隔成两格和两座的消防水池中，消防水泵吸水管设置的最优方案和常见误区：方案一：本方案为相对较好的方案，一个消防水池检修，不影响消防水泵吸水。
消防水池的进水管、溢流管、通气、检修等配套管口的规范规定！
消防水池的进水管、溢流管、通气、检修等配套管口的规范规定！一、消防水池进水管的规定1、GB50015 3.2.4B，生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于25~150mm。
2、GB50015 3.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于150mm。
3、GB50974 4.3.3，消防水池进水管管径应经计算确定，且不应小于DN100。
4、GB50974 4.3.5-3，消防水池进水管的平均流速不宜大于1.5m/s。
5、消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。
6、GB50974 5.2.6-5，高位消防水箱8h充满水，进水管管径不应小于DN32，且宜设液位阀或浮球阀。
7、GB50974 5.2.6-6，进水管管口最低点高出溢流水位不应小于100mm，不应大于150mm。
8、GB50974 5.2.6-7，当采用生活给水系统时，进水管不应淹没出流。
9、进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。
如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20左右）的留洞。
(留洞或留套管均可）10、进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。
对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。
二、消防水池溢流管规定1、GB50015 3.7.7-5，溢流管宜采用水平喇叭口集水，喇叭口向下的垂直管段不宜小于4倍溢流管管径。
溢流管的管径，应按能排泄水箱等最大入流量确定，并宜比进水管管径大一级。
2、GB50015 3.7.7-7，水塔，水池应设水位监视和溢流报警装置，水箱宜设置水位监视和溢流报警装置。
信息应传至监控中心。
3、溢流管高度在液位以下，穿水池外墙时，根据《防水套管》02S404标准图集，设A型柔性防水套管，提土建资料时，对应图集的D2，也即套管外径。
消防水池吸水坑尺寸要求
消防水池吸水坑尺寸要求概述消防水池是一种重要的灭火设施，它能够为消防车辆提供充足的水源，保障灭火工作的顺利进行。
而消防水池的吸水坑作为水源的来源，尺寸的合理设计是确保其正常运转的关键。
什么是消防水池吸水坑？消防水池吸水坑是指消防水池中的一个坑，用于吸收外部的水源。
通常，吸水坑会采用一定的设计，以确保水能够顺利流入消防水池中。
为什么需要规范的尺寸？规范的尺寸可以确保消防水池吸水坑具备以下重要功能： 1. 具备足够的容积，能够吸收足够的水源； 2. 保持水源的清洁度，防止杂质进入消防水池； 3. 保证吸水坑的结构稳固，不易发生坍塌等安全问题。
消防水池吸水坑的尺寸要求消防水池吸水坑的尺寸要求主要包括以下几个方面：1. 吸水坑的深度吸水坑的深度通常根据消防水池的设计水位来确定。
一般来说，吸水坑的深度应该能够保证消防水池接收足够的水源，并且水源能够保持稳定。
2. 吸水坑的直径吸水坑的直径也需要根据消防水池的设计要求来确定。
直径过小可能导致水源流入缓慢，影响消防工作；而直径过大则可能导致吸水坑的结构不稳固。
3. 吸水坑的容积吸水坑的容积应该足够大，以确保消防水池能够吸收足够的水源。
具体容积的确定需要根据灭火需求、消防车辆的消耗量等因素进行计算。
4. 吸水坑的形状吸水坑的形状一般采用圆形或矩形。
圆形吸水坑在一定程度上能够提高水流进入的速度和稳定性；而矩形吸水坑在一些特殊情况下可能更加适用。
5. 吸水坑的材料吸水坑的材料应该具备足够的强度和抗腐蚀性，以确保吸水坑能够长期稳定运行。
一般来说，混凝土是较为常见的材料选用。
吸水坑尺寸的优化设计除了符合基本的尺寸要求外，还可以通过一些优化设计来提高吸水坑的效率和便利性。
以下是一些常见的优化设计方法：1. 斜坡设计在吸水坑的侧壁设置一个斜坡，可以使水源更加顺利地流入吸水坑。
斜坡的角度和长度需要根据具体情况进行合理设计。
2. 溢流口设计在吸水坑的上部设置一个溢流口，可以在水源超过一定限制时，将多余的水排出消防水池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本帖针对国家现行消防规范相关条文，分析了消防水池取水口或取水井设置的必要条件，根据消防水池设置为师的不同，结合目前国内一些通常做法，总结并提出了消防水池取水口或取水井设置的做法，供设计人员参考。
规范规定：
根据《建筑设计防火规范》（GB 50016-2006），以下简称“低规”）8.6.2条（强制条文）第5款“供消防车取水的消防水池应设置取水口或者取水井，且吸水告诉不应大于6m。
取水口或取水井与建筑物（水泵房除外）的距离不宜小于15m；与甲、乙、丙类液体储罐的距离不宜小于40m；与液化石油气罐的距离不宜小于60m。
如采取防止辐射热的保护设施时，可减少40m”，以及《高层民用建筑设计防火规范》（GB 50045-95,2005版，以下简称“高规”）7.3.4条（非强制条文）“供消防车取水的消防水池泵吸水高度不超过6m。
取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m，并不宜大于100m。
”可以看出，规范特别要求了消防水池取水口或取水井的设计，设计时应予以高度重视。
虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求，但没有具体说明设置、形式是怎样的，这就要求在设计过程中具体情况具体分析，发挥设计人员的创造性，使其符合规范要求。
具体做法：
1、消防水池设于室外埋地
（1）消防水池池底埋深满足规范要求的吸水高度，人孔与建筑
物外墙的距离满足规范要求时，消防水池的人孔可直接兼做取水口，其特点是简单方便，没有附加的工程量，节约投资。
具体做法如下图所示：
（2）消防水池底埋深满足规范要求的吸水高度，人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口，应另设置一座取水井或取水口，具体做法下图所示。
其特点是较简单方便，附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定，一般不宜小于DN400；取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
水池埋于室外地下时，除考虑地面荷载等因素外，如有可能冰冻的，还应考虑其坐高水位应低于当地土壤最深冰冻线。
人孔、吸水井或阀门井的井盖应采取保温井盖等保温措施。
（3）消防水池池底埋深、人孔距建筑物外墙的距离均不满足规范要求的情况，在实际工程中发生的可能性较少，即使也有可通过相关专业协调，使其符合以上两种情况，做到设计、施工和使用方便，节约投资。
2、消防水池设于建筑物地下室内
消防水池设于建筑物地下室内时，其取水口或取水井一定要设置在室外便于消防车取水的地方，并注意与其建筑物外墙的距离满足规范要求。
（1）吸水高度具体做法如下，其特点是较简单方便，附加的工程量、投资不多。
（2）吸水高度不满足规范要求
通常的做法是在水池内或地下室泵房内设置满足室外消防流量的提升水泵；还应特别注意在吸水井或室外消火栓井内设置提升水泵的控制按钮，并配合电气专业，设计其供电和联动系统。
具体做法如下图所示：
附：水泵进水口的吸水高度，受吸水管阻力、气蚀余量和大气压
力的影响。
为保证消防车可靠取水，对于大气压力超过10m水柱的地区，消防车取水口的吸水高度不应大于6m。
对于大气压力低于1Om 水柱的地区，允许消防车取水口的吸水高度经计算确定减少。
有关海拔高度与最大吸水高度的关系，参见表27。
其原则是：供消防车取水的消防水池应保证其最低水位低于消防车内消防水泵吸水管中心线的高度不大于消防水泵所在地的最大吸水高度，且最大不应大于6m。
建议各地公安消防监督机构制定出本地的“消防水泵最大吸水高度”。
由于消防车内消防水泵进口中心线离地面的高度已知(一般为1m)，因而消防水池最低水位低于取水口处消防车道的最大高度可以计算得出。
