汽车电路图及其应用 20个基本电路图讲解

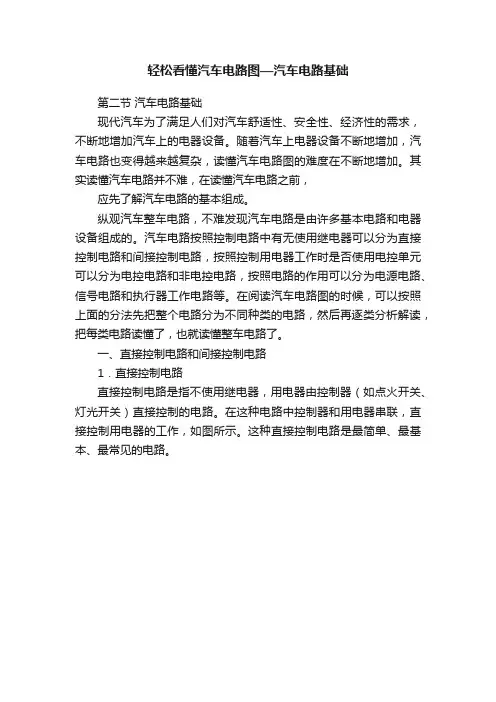

轻松看懂汽车电路图—汽车电路基础
轻松看懂汽车电路图—汽车电路基础第二节汽车电路基础现代汽车为了满足人们对汽车舒适性、安全性、经济性的需求,不断地增加汽车上的电器设备。
随着汽车上电器设备不断地增加,汽车电路也变得越来越复杂,读懂汽车电路图的难度在不断地增加。
其实读懂汽车电路并不难,在读懂汽车电路之前,应先了解汽车电路的基本组成。
纵观汽车整车电路,不难发现汽车电路是由许多基本电路和电器设备组成的。
汽车电路按照控制电路中有无使用继电器可以分为直接控制电路和间接控制电路,按照控制用电器工作时是否使用电控单元可以分为电控电路和非电控电路,按照电路的作用可以分为电源电路、信号电路和执行器工作电路等。
在阅读汽车电路图的时候,可以按照上面的分法先把整个电路分为不同种类的电路,然后再逐类分析解读,把每类电路读懂了,也就读懂整车电路了。
一、直接控制电路和间接控制电路1.直接控制电路直接控制电路是指不使用继电器,用电器由控制器(如点火开关、灯光开关)直接控制的电路。
在这种电路中控制器和用电器串联,直接控制用电器的工作,如图所示。
这种直接控制电路是最简单、最基本、最常见的电路。
在学习直接控制电路时,关键是要遵循回路原则,即用电器正常工作时必须在蓄电池正极、过载保护装置(如熔断器)、控制器、用电器和蓄电池负极间构成闭合回路。
如图1-1所示,电路为蓄电池正极→仪表板熔断器F20 10A(过载保护装置)→倒车开关(控制器)→倒车灯(用电器)→G401接地一蓄电池负极。
在汽车上的控制开关中,点火开关是最重要的开关,用来控制汽车各条分支电路的通断。
点火开关的主要功能有:①置于LOCK挡时锁止转向盘轴;②置于ACC挡时,接通车上的附件电器设备(如收音机、电动车窗)电路;③置于ON挡时,接通点火电路、油泵电路等;④置于ST挡时,接通启动机电路,启动发动机。
点火开关在置于ST 挡时,只要一松手就能自动回到ON挡,不能进行自行定位,而在其它挡均可自行定位,这样可以防止启动机长时间工作。
汽车电气系统-汽车电路图
10.1.1 分类
⑴ 汽 车 电 器 定 位 图
确定各电 器元件、连接 器、接线盒、 搭铁点、铰接 点及诊断座等 的分布位置。
----广本雅阁 轿车部分搭铁 点定位图。
10.1.1 分类
⑵ 汽车线束图 确定电线
束与各用电器 的连接部位、 接线柱的标记、 线头、连接器 的形状及位置。
10.1.1 分类
5.牢记回路原则
任何一个完整的电路都是由电源、熔断器、开关、控制装置、用电 设备、导线等组成。电流流向必须从电源正极出发,经过熔断器、开关、 控制装置、导线等到达用电设备,再经过导线(或搭铁)回到电源负极, 才能构成回路。因此电路读图时,有三种思路: 思路一:沿着电路电流的流向,由电源正极出发,顺藤摸瓜查到用电设 备,开关、控制装置等,回到电源负极。 思路二:逆着电路电流的方向,由电源负极(搭铁)开始,经过用电设 备、开关、控制装置等回到电源正极。 思路三:从用电设备开始,依次查找其控制开关、连线、控制单元,到 达电源正极和搭铁(或电源负极)。
对于组合开关,实际线路是在一起的,而在电路图中又按其功能画在各 自的局部电路中,遇到这种情况必须仔细研究识读。
9.全面分析开关、继电器的初始状态和工作状态
在电路图中,各种开关、继电器都是按初始状态画出的。即按钮未按 下、开关未接通,继电器线圈未通电,其触点未闭合(指常开触点),这 种状态称为原始状态。在识图时,不能完全按原始状态分析,否则很难理 解电路的工作原理,因为大多数用电设备都是通过开关、按钮、继电器触 点的变化而改变回路的,进而实现不同的电路功能。所以,必须进行工作 状态的分析。
横
9—接地点的代号,在电路图下方可查
坐
到该代号接地点在汽车上的位置。
标
10—线束内连接线的代号,在电路图
新手篇—轻松看懂汽车电路图(2)
新手篇—轻松看懂汽车电路图(2)四、汽车电器设备定位图汽车电器设备定位图一般采用立体图或实物照片的方式来标示汽车上各电器设备在车上的具体位置。
汽车电器设备定位图常常以单独的图形画出来或放在电路图中用电器设备的旁边。
汽车电器设备定位图在汽车电路图中较为少见。
由于汽车电路设备定位图具有立体感强、能清晰、直观地反映电器设备在车上实际位置等特点,因此具有很高的参考和实用价值。
汽车电器设备定位图按照汽车上电器设备的不同可以分为电控单元定位图、用电器定位图、过载保护装置定位图(如图2-5所示)、接地点(搭铁)定位图(如图2-6所示)、诊断插座定位图等,汽车电器设备定位图如图2-7所示。
在阅读汽车电路原理图的时候,参照汽车电器设备定位图能更容易地读懂电路图,并能把电路图与实物快速地联系起来,排除汽车电路的故障。
由于各国对汽车电路图的绘制技术标准、文字标注等方面没有制定出统一的标准,因此世界上各国各大汽车制造厂家绘制的电路在电器符号、连接关系的表达、文字标注等方面存在很大差异。
在维修汽车电路时参考的电路里有时很难把它归到上面所述的标准中去。
有些汽车制造厂家为满足不同的需要,在一张电路图中会采用不同的绘制方法。
无论看到的汽车电路图采用怎样的绘制方法,只要能清楚地表达汽车电器系统的原理,各电器设备间的连接关系,只要能用简明规范的文字标注和电器符号来表示电器设备,只要能把电路图绘制得简单清晰便于阅读和分析,那么这种电路图绘制方法就是有价值的。
第二节汽车电路图的识读方法一、汽车电路原理图的识读方法1.掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。
在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系,电路故障就会变得很容易,读懂汽车电路原理图也就变得相对容易。
2.牢记汽车电器设备符号汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的,因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。
《认识汽车电路图》课件
目录
• 汽车电路图基础知识 • 汽车电路图读图方法 • 汽车电路图实例解析 • 汽车电路图故障诊断与排除 • 汽车电路图绘制与设计
01 汽车电路图基础知识
汽车电路图定义
汽车电路图
用于描述汽车电气系统的电路原理和连接关系的工程图。
电路图在汽车维修中的重要性
帮助维修人员快速定位故障、理解电路的工作原理、提高维 修效率。
使用专用诊断仪器读取故障码 和数据流,进一步分析故障原
因。
汽车电路故障排除实例
01
02
03
实例一
某轿车雨刮器不工作,经 检查发现保险丝烧断,更 换保险丝后故障排除。
实例二
某SUV音响系统失效,经 检测发现功放模块损坏, 更换功放模块后音响恢复 正常。
实例三
某轿车ABS警告灯常亮, 经诊断发现轮速传感器信 号异常,清洗传感器后故 障排除。
汽车电路图符号识别
பைடு நூலகம்
导线与连接器
表示导线的符号,如单线、双绞线、屏蔽线 等,以及各种连接器符号。
继电器与保险丝
电气设备
表示各种电气设备的符号,如灯泡、开关、 传感器等。
表示继电器和保险丝的符号,用于控制电流 和保护电路。
02
01
中央接线盒与熔断器
表示中央接线盒和熔断器的符号,用于集中 布置电气线路和安装保险丝。
04 汽车电路图故障诊断与排除
汽车电路常见故障类型
A
短路故障
由于导线绝缘层损坏或电器元件击穿,导致电 路中电流异常增大,引起发热、冒烟等现象。
断路故障
由于导线断裂、接触不良或电器元件损坏 等原因,导致电路中电流无法流通。
B
C
新手篇—轻松看懂汽车电路图(上)
新手篇—轻松看懂汽车电路图(上)能够看懂汽车电路图是维修汽车最基本的知识,只有看懂了电路图,才能掌握汽车电路的特点和原理,当汽车发生故障时,才能在最短时间内找到故障原因。
由此看来,看懂汽车电路图对汽修人员来说至关重要。
本教程将从初学者的角度考虑,从汽车电路的基础开始讲解。
使初学者对电路图有清醒的认识。
为成为一名高级汽修师打下良好基础。
第一篇汽车电路基础随着电控技术在汽车上被越来越广泛地应用,汽车的动力性、经济性、舒适性和安全性得到了很大提高,汽车污染物的排放量也得到了控制。
这些新技术的应用使汽车上的用电设备越来越多,汽车电路随着用电设备的增加也变得越来越复杂。
在对现代汽车进行维修时,电路图是必备的维修资料。
能读懂汽车电路图也就成为现代汽车维修人员必备的技能。
由于世界上各汽车制造厂家在电路图的绘制上没有统一的规定,风格各异,再加上汽车电路图本身的复杂性,使得缺乏汽车电路基础知识的维修人员一下子很难读懂。
在读懂汽车电路图之前,应先了解汽车电路的基础知识-汽车电路的组成、分类及特点。
第一节汽车电路的概念及组成一、汽车电路的概念在汽车上用导线和车身把电源(蓄电池或发电机)、过载保持装置、控制器和用电设备等装置连接起来,构成能使用电设备正常工作的电流流通的路径,称这种路径为汽车电路。
汽车电路图就是由很多条这样的电路构成的。
二、汽车电路的组成按照电器设备在汽车电路中的不同作用可以把汽车电路大致分为电源、控制装置、用电器、配电装置及导线等。
1.汽车电源汽车电源由蓄电池和发电机两部分构成。
在发动机不工作或启动时由蓄电池供电。
在发动机启动后,发电机产生电能向各用电设备供电,同时向蓄电池充电。
2.控制装置汽车电路控制装置按控制电路的形式可以分为开关、继电器和电控制单元。
点火开关是汽车控制装置中最重要的开关。
继电器按受控制的装置不同可以分为受开关控制的继电器和受电控单元控制的继电器。
开关或控制单元通过控制继电器线圈的电路来控制继电器触点的断开和闭合,进而控制用电器的电路。
汽车电气系统-汽车电路图 共55页
10.1.1 分类
汽车电路图
汽车电气线路图 汽车传统(开关/继电器)控制电路原理图
汽车电子控制电路原理图 汽车电路原理图
汽车开关内部位置—电气连接关系图
汽车电路原理方框图
汽车电器定位图 汽车线束图 汽车线路定位图 汽车线路连接器插脚图 汽车接线盒(含熔丝盒、继电器盒)平面布置图
10.1.1 分类
3. 电路定位图
电路定位图用于指示各电 器及导线的具体位置。一般采 用绘制的立体图或实物照片的 形式,立体感强、能直观、清 晰地反映电器在车上的实际位 置,具有很高的实用价值。定 位图在某些车型中还有进一步 细化分类: ⑴ 汽车电器定位图 ⑵ 汽车线束图 ⑶ 汽车线路连接器插脚图 ⑷ 汽车接线盒(含熔丝盒、继 电器盒)平面布置图
米 切 尔 ( Mitchrll)
公司是北美著名的汽车
维修资料供应商,其汽
4.
车书籍产品占北美市场
米
的70%,数据库光盘产品
切 尔
占北美市场的50%,中国 车检中心在2019年与米 切尔公司签定了数据库
电
转让许可合同,并建造
⑶ 汽车线路连接器 插脚图 确定连接器 内各导线连接位 置。 ----电动后视镜 连接器插脚图。
10.1.1 分类
⑷ 汽车接线盒(含 熔丝盒、继电器 盒)平面布置图 确定熔丝、 继电器等具体安 装方位。
10.1.2 各车系电路原理图的特点
1.横坐标式电路图
该模式的电路图在最下端 通过编号坐标标注图中各线路 的位置,各线路平行排列,每 条线路对准下框线上的一个编 号。图中一般不允许横向交叉 跨度较大的走线,横向连接的 走线采用断口标注的方式表示, 即线路断口处标注为与之相连 的另一段线路所在图中的位置 编号。主要以德国大众车系为 主,目前主要国产品牌轿车如 桑塔纳、捷达、宝来、波罗、 帕萨特、奇瑞、奥迪、红旗等 均采用该方式的电路图。
20种常见基本电路
一、桥式整流电路1、二极管的单向导电性:伏安特性曲线:理想开关模型和恒压降模型:1二极管的单向导电性:二极管的PN结加正向电压,处于导通状态;加反向电压,处于截止状态。
伏安特性曲线;理想开关模型和恒压降模型:理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。
恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V,锗管0.5 V2桥式整流电流流向过程:当u 2是正半周期时,二极管Vd1和Vd2导通;而夺极管Vd3和Vd4截止,负载RL 是的电流是自上而下流过负载,负载上得到了与u 2正半周期相同的电压;在u 2的负半周,u 2的实际极性是下正上负,二极管Vd3和Vd4导通而Vd1和Vd2截止,负载RL上的电流仍是自上而下流过负载,负载上得到了与u 2正半周期相同的电压。
3计算:Vo,Io,二极管反向电压Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2二.电源滤波器1、电源滤波的过程分析:波形形成过程:1电源滤波的过程分析:电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变,因而负载两端的电压也不会突变,使输出电压得以平滑,达到滤波的目的。
波形形成过程:输出端接负载RL时,当电源供电时,向负载提供电流的同时也向电容C充电,充电时间常数为τ充=(Ri∥RLC)≈RiC,一般Ri〈〈RL,忽略Ri 压降的影响,电容上电压将随u 2迅速上升,当ωt=ωt1时,有u 2=u 0,此后u 2低于u 0,所有二极管截止,这时电容C通过RL放电,放电时间常数为RLC,放电时间慢,u 0变化平缓。
当ωt=ωt2时,u 2=u 0, ωt2后u 2又变化到比u 0大,又开始充电过程,u 0迅速上升。
ωt=ωt3时有u 2=u 0,ωt3后,电容通过RL放电。
如此反复,周期性充放电。
由于电容C的储能作用,RL上的电压波动大大减小了。
20个基本电路图讲解
20个基本电路图讲解一、桥式整流电路注意要点:1、二极管的单向导电性,伏安特性曲线,理想开关模型和恒压降;2、桥式整流电流流向过程,输入输出波形;3、计算:Vo,Io,二极管反向电压。
二、电源滤波器注意要点:1、电源滤波的过程,波形形成过程;2、计算:滤波电容的容量和耐压值选择。
三、信号滤波器注意要点:1、信号滤波器的作用,与电源滤波器的区别和相同点;2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线;3、画出通频带曲线,计算谐振频率。
四、微分和积分电路注意要点:1、电路的作用,与滤波器的区别和相同点;2、微分和积分电路电压变化过程分析,画出电压变化波形图;3、计算:时间常数,电压变化方程,电阻和电容参数的选择。
1电路的作用:积分电路:五、共射极放大电路注意要点:1、三极管的结构、三极管各极电流关系、特性曲线、放大条件;2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;3、静态工作点的计算、电压放大倍数的计算。
六、分压偏置式共射极放大电路分压偏置式共射极放大电路注意要点:1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图;2、电流串联负反馈过程的分析,负反馈对电路参数的影响;3、静态工作点的计算、电压放大倍数的计算;4、受控源等效电路分析。
七、共集电极放大电路(射极跟随器)共集电极放大电路注意要点:1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点;2、电流串联负反馈过程的分析,负反馈对电路参数的影响;3、静态工作点的计算、电压放大倍数的计算。
八、电路反馈框图电路反馈图注意要点:1、反馈的概念,正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法;2、带负反馈电路的放大增益;3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响;九、二极管稳压电路二极管稳压电路注意要点:1、稳压二极管的特性曲线;2、稳压二极管应用注意事项;3、稳压的过程分析。
新手篇—轻松看懂汽车电路图(中)
新手篇—轻松看懂汽车电路图(中)三、充电系统工作状态指示电路为了让驾驶员随时地了解充电系统的工作状态,特别是发电机的工作状态。
在充电系统中设置了指示电路。
指示器有电压表、电流表和充电指示灯三种形式。
现代汽车上普遍采用充电指示灯来指示充电系统的工作状态。
充电指示灯的控制方式主要有开关控制和充电指示灯两端电压差控制。
1.开关控制充电指示灯由继电器、电控单元等控制元件进行控制,用继电器进行控制的其中一种方式的工作原理如图4-9所示。
继电器电磁线圈与发电机中性点相连。
在点火开关置于ON位但不启动发动机时,发电机静止,中性点电压为零,继电器触点闭合,蓄电池向充电指示灯供电点亮充电指示灯。
充电指示灯的电路:蓄电池→点火开关→充电指示灯→继电器触点→接地。
在启动发动机后,当发电机输出电压大于规定电压后,发电机中性点向继电器线圈供电,继电器线圈触点断开,熄灭充电指示灯。
对于由电控单元控制发电机输出电压的车型来说,电控单元通过监测发电机的工作状态来控制发电机充电指示灯的点亮与熄灭。
2.充电指示灯两端电压差控制对于采用充电指示灯两端电压差来控制充电指示灯的发电机来说,充电指示灯串联在发电机和蓄电池之间,其工作原理如图4-10所示。
当点火开关置于ON位置但不启动发动机时,蓄电池向充电指示灯供电,点亮充电指示灯。
充电指示灯电路:蓄电池→点火开关S→充电指示灯HL→电压调节器“+”→电压调节器“F” →发电机励磁线圈→接地。
当发电机运转时,充电指示灯两端的电位相等,电压为0,充电指示灯熄灭。
四、充电系统识图示例北京现代汽车充电系统电路如图4-11所示。
1.励磁线圈电路蓄电池B+→点火开关→励磁电阻→发动机室接线盒“JM09”端子→发动机室接线盒连接器JC02的“C12”端子→发电机连接器C91上2号端子→励磁线圈→电压调节器Tr1→发电机接地。
2.蓄电池充电电路发电机蓄电池B+→熔断器1120A→蓄电池→蓄电池接地→发电机接地。
《汽车电路识图》课件
汽车电路图基础知识
汽车电路图基础知识
3. 典型开关内部电路 1)危险报警开关。 2)前后雾灯开关。 3)鼓风机开关。 4)组合开关(变光、转向)。
汽车电路图基础知识
汽车电路图基础知识
二、继电器
1. 继电器的类型 汽车用继电器可分为功能继电器和电路 控制继电器两种。
汽车电路图基础知识
2. 继电器在电路图中的表示
3. 整体式发电机充电电路 4. 充电系统电路识读示例 (1)大众车系充电系统电路的识读与分析 (2)通用车系充电系统电路的识读与分析 (3)丰田卡罗拉充电系统电路的识读与分析 (4)本田车系充电系统电路的识读与分析 5. 充电系统电路检测 (1)发电机 B 端子和调节器 S 端子的检测 (2)发电机调节器 IG 端子和 L 端子的检测
汽车电路图是利用各种图形符号和文字符号来表示汽车电路的构成、连接关系和工作原理的一 种电气简图,是电气技术领域中最基本的工程语言,是看懂汽车电路图的基础。
为满足电路的通用性要求,便于进行技术交流,汽车电路图采用的图形符号和文字符号都具有 统一的国家或国际标准。
学习识读汽车电路图,首先应熟悉汽车电路图的图形符号和文字符号的含义、标注原则和使用 方法。
汽车主要电气系统电路识读
三、电源分配系统电路
蓄电池和发电机通过电源分配系统向各用电设备供电。电源分配系统主要包括电路保护元件(熔 丝、熔断器等)、电路控制元件(开关、继电器等)及电路插接器等。用电器的电源端有直接与电源 连接和间接与电源连接两种形式。
电源分配系统主要以开关(点火开关、灯光开关等)及继电器为主线,画出各条电源电路的分布 关系,最后标注各熔丝所接的用电器,这样,在各系统电路中就不必画出电源部分,只注明接“配电 系统”哪一条电路或哪根熔丝即可。
新手篇—轻松看懂汽车电路图(7)
新手篇—轻松看懂汽车电路图(7)第十节中央门锁系统一、中央门锁系统概述汽车中央门锁系统的最基本功能是钥匙联动锁门和开锁。
驾驶员可以在锁住或打开自己车门的同时锁住或打开其他的车门,这样既为驾驶员提供了方便,又提高了汽车安全性。
二、中央门锁系统的组成及工作原理汽车中央门锁系统按照中央门锁控制器可以分为继电器式、集成电路一继电器式、中央门锁控制单元控制式等。
中央门锁系统一般由门锁控制开关、钥匙操纵开关、各门锁总成、行李箱开启器和门锁控制器等组成。
中央门锁系统常和汽车防盗系统联合使用。
当用钥匙转动驾驶员侧锁芯进行开锁或锁止时,门锁开关中的开锁或锁止触点闭合,把开锁或锁止信号输送到中央门锁控制单元或直接控制其他门锁总成打开或锁止车门。
当用遥控器打开或锁止车门时,遥控门锁接受器接收遥控器发出的信号,并把该信号输送到中央门锁控制单元,门锁控制单元控制各车门门锁总成打开或锁止车门。
三、中央门锁系统识图示例一汽丰田威驰汽车中央门锁系统电路如图4-79所示。
1.中央门锁控制继电器电路(1)中央门锁控制继电器电源电路蓄电池“+”→熔断器盒熔断器ALT (100A)→熔断器D/L(25A)→中央门锁控制继电器端子4→中央门锁控制继电器。
(2)中央门锁控制继电器接地电路中央门锁控制继电器→中央门锁控制继电器端子8→1B接地。
2.汽车中央门锁系统开锁电路(1)中央门锁系统开锁信号电路中央门锁控制继电器→中央门锁控制继电器端子7→中央门锁控制开关“UNLOCK”触点→I B接地。
(2)中央门锁系统开锁电路左前门锁开锁电路:中央门锁控制继电器→中央门锁控制继电器端子ACT+→左前门锁锁电动机车门钥匙锁和未锁开关端子4→左前门锁电动机电阻→左前门锁电动机→左前门锁电动机端子1→中央门锁控制继电器端子ACT→中央门锁控制继电器。
右前门锁开锁电路:中央门锁控制继电器→中央门锁控制继电器端子ACT+→右前门锁电动机端子4→右前门锁电动机电阻→右前门锁电动机→右前门锁电动机端子ACT-→中央门锁控制继电器端子1→中央门锁控制继电器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《汽车电路图及其应用 20个基本电路图讲解》
摘要:电路图是人们为了研究和
工程的需要,用约定的符号绘制的一种表示电路结构的图形。
汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置,按照它们各自的工作特点及相互的内在联系,通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。
通过电路图可以知道实际电路的情况。
汽车电路图的表达方法有:线路图、电路原理图、线束图、接
线图四种。
关键词:电路图;表达方法;应用一、汽车电路图概述电路
图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高了工作效率。
汽车电路图是将汽
车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置,按照它们各自的工作特点及相互的内在联系,通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。
汽车电路图是汽车电工、汽车电气技术员不可缺少的极其重要的维修资料,也是汽
车专业的学生必须掌握的学习资料。
作为现代汽车电工,要想提高汽车电器理论水平,就要重视对汽车电路图的学习、掌握和应用。
组成汽车电路图的基本原则是在电工技术中所提
到的电路“三要素”。
即:任何一条电路都得由电源、中间环节和负载组成。
电源包括交流发电机和蓄电池;中间环节包括开关、熔断器、继电器、导线……;负载包括喇叭、灯、电动机
等各种用电设备。
维修汽车电器时,大家感到轿车电路不好修,难度大,其实只是轿车的“中间环节”略微复杂而已。
因此,在分析汽车电路时,一定要从汽车电路组成的三要素这基本原则出发,准确无误地任何一个系统电路的电源、中间环节和负载之间的内在联系和组成。
有的人不会读汽车电路图,更不会用汽车电路图,实际上就是不太了解汽车电路图组成上的上述基本原则,问题的实质是他学习和应用电路图的方式和方法不正确。
二、汽车电路图的表
达方法汽车电路图的表达方法有:线路图、电路原理图、线束图、接线图四种。
一)线路图线路图是传统的汽车电路表达方法,它是将汽车电器按汽车上的实际位置、用相
应的外形简图或原理简图画出来,并用线从电源到开关至搭铁一一连接起来所构成的。
如东风EQ1090型汽车的线路图。
线路图的主要优点是:图中电器的外形、安装位置都和实际情况一致,因此可以循线跟踪的查找。
导线中间的分支、接点容易找到,便于制作线束,因此仍有不
少汽车制造厂家沿用,汽车电器维修中的老技工也惯用线路图。
线路图的缺点是线路密集,纵横交错,读图、查图、分析故障等都不方便。
读线路图需要一定的基础知识和实践经验。
这里所说的基础知识是指熟悉图中出现的每一个电器与元件的基本构造与工作原理;所谓实践经验是指十分熟悉各种车型的线路图,维修工作时间较长,有着丰富的实践经验等。
二)电
路原理图电路原理图是利用简明的图形符号按电路原理将每一个系统由上到下合理地连
接起来,再将每个系统排列起来,如东风EQ1090型汽车的电路原理图。
这种图,由于它直
接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。
分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。
电路原理图的优点在于对汽车电路图作了高度的简化,图面清晰,简单明了,通俗易懂,电路和连接控制关系清楚,因此对迅速分析与排除电汽故障十分有利。
更值得一提的优点是利用电路原理图中的的图形符号重新输入计算机里,还可开发和研制新的汽车电路图。
电
路图主要由元件符号、连线、结点、注释四大部分组成。
元件符号表示实际电路中的元件,它的形状与实际的元件不一定相似,甚至完全不一样。
但是它一般都表示出了元件的特点,而且引脚的数目都和实际元件保持一致。
连线表示的是实际电路中的导线,在原理图中虽然是一
根线,但在常用的印刷电路板中往往不是线而是各种形状的铜箔块,就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的,也可以是一定形状的铜膜。
结点表示几个元件引脚或几条导线之间相互的连接关系。
所有和结点相连的元件引脚、导线,不论数目多少,都是导通的。
注释在电路图中是十分重要的,电路图中所有的文字都可以归入注释―类。
细看以上各图就会发现,在电路图的各个地方都有注释存在,它们被用来说明元件的型号、名称等等。
没有一定电工技术基础知识的人,读汽车电路图有一定的难度,学校师生在分析和解决问题时主要是利用电路原理图,所以在应用原理图方面还是相当熟练的。
若要熟练掌握电路原理图应具备三个条件:一是具有坚实的电工技术、电子技术的基础知识和基本理论。
电工技术、电子技术是掌握汽车电路图特别是电路原理图极其重要的前提。
汽车电路原理图是把电工技术、电子技术在汽车上更具体、更客观的应用,是基础理论转化为应用技术的具体表现。
如果对电工技术、电子技术学得不够好,那么读汽车电路原理图的能力只会停留在了解汽车低压电器和它们的简单直流电路的低水平上,而绝不会深入研究与学习汽车电路原理图,特别是对电子计算机控制装置的电路原理图难于进行电路分析。
二是应熟练掌握原理图中各种图形符号及其代表的意义。
图形符号是高度概括气设备的基本结构和基本工作原理的,电路原理图中共出现200多种图形符号,应一一熟悉它,以加速读图能力。
三是掌握汽车电路原理图的组成原理及规律性,并且反复实践。
应该养成多读、多看、多分析原理图,并在维修工作中善于应用原理图的习惯。
三)线束图线束图是能反映线束走向和有关导线颜色、接线柱编号等内容的
线路图。
是将有关电器的导线汇合在一起组成线束,以便于在汽车上安装。
随着汽车工业的发展和汽车电器及电路的维修需要,近年来把“线束图”完善为“线束图解”。
国内有关汽车刊物介绍了不少这方面的线束图。
带了“解”字,搞活了线束图的应用价值,指导实际维修工作更客观、更具体化了。
汽车电工特别喜欢“线束图解”。
应用线束图,在某种程度上电器维修工作是比较省时、省力的。
而没有工作经验的学生对“线束图”不太感兴趣,可以说有点束手无策。
他们不了解并且没有真正体会过“线束图解”对实际工作的指导意义。
如解放CA1092汽车的线束图。
需要说明的是,随时着汽工业的不断发展,汽车电路的表达方法也在不
断补充和完善,不断满足用户和广大汽车电工的需要。
有可能会出现比这三种更好的、更简单化的汽车电路图,并为汽车电路图的研究与开发提供更加优良的服务。
四)接线图
接线图是一种专门用来标记接线与连接器实际位置、色码、线型等信息的指示图,专门用于检修时查寻线束走向、线路故障及线路复原,并不论及所连电器的工作原理及型号。
虽然接线图中的导线以接近于线束的形式从相应的连接点引出,便于维修时按线、按色查找线路故障,但却不便于进行电路分析。
接线图可以是整车电路的接线图,也可以是子系统的接线图。
如许多丰田公司、日产公司的车辆,都采用这种方法。
三、灵活应用汽车电路图读汽车电
路图的目的之一在于用尽量少的时间准确地找出故障部位和故障点,并及时排除故障,提高工作效率和效益。
读电路图是汽车电工的基本功,读电路图的关键在于应用。
如今汽车实现电子化后,故障率少了,但汽车电路和故障复杂了,特别是微机控制的汽车电路尤为突出,所以有些故障难于判断。
这种情况下,汽车电工首先应提高自己的技术水平,包括高超的理论水平和丰富的实践经验,二者缺一不可。
只有理论而不接触实际,一天也离不开书,一离开书就什么也干不成了。
没有实践经验的人,书本知识掌握得也不够灵活:只有实践经验而理论水平不高或不深入学习的人,在维修工作中始终是被动的。
宏观上分析问题的能力弱,在微观上就事论事,盲目地误操作,浪费时间,不能保证品质。
汽车电工应该大量收集汽车电器的资料,汽车电路图是重要的资料之一。
对汽车电路的三种表达方法就应灵活掌握,从不同的角度分析故障,也就是将线路图,电路原理图,线束图,接线图这四种表达方法有机地结合在一起,全方位地应用电路图,便能熟练地掌握和操作汽车电路。
参考文献[1]全国中等职业教育国家规划教材《汽车电气设备构造与维修》(第二版)[2]《汽车维修大全》. 上海市汽车驾驶专业技校联合部编. 百家出版社[3]《汽车电器与电子设备》边焕鹤北京人民出版社
作者简介:向国华(1967-),男,汉族,重庆云阳,大学本科。
