年产5000万支100ml口服液生产车间工艺设计
年产5000万支100ml双黄连口服液生产车间工艺设计说明书目录一工艺概述 (1)二物料衡算 (1)三工艺设备选型说明......................... .2 四工艺主要设备一览表. (7)五车间工艺平面布置说明 (9)六车间技术要求 (10)黄文杰烘黄意文洗庞检怀提取宋德强？一、工艺概述口服液大部分指的是中药口服液制剂，是在中药汤剂、注射剂基础上发展起来的新剂型。
是将中药汤剂进一步精制、浓缩、灌封、灭菌而得到的。
口服液最早是以保健品的一种形式出现于市场的，如西洋参口服液、太太口服液等；而最近，许多治疗性的口服液已在制剂中大量涌现，如柴胡口服液，玉屏风口服液，银黄口服液，抗病毒口服液，清热解毒口服液等。
口服液具有服用剂量少、吸收较快、质量稳定、携带及服用方便、易保存等优点，尤其适合工业化生产。
有些品种可适于中医急症用药，如四逆汤口服液、银黄口服液，故近几年来多将片剂、颗粒剂、丸剂、汤剂、中药合剂、注射剂等改制成口服液，使之成为药物制剂中发展较快的机型之一。
但口服液的生产设备和工艺条件要求都较高，成本较昂贵。
应从主药含量、细菌检查、装量差异、澄明度及药液PH等方面进行控制。
二、物料衡算年工作日：250天每天两班每班运转机器6小时年产量：5000万支日产量：20万支规格：100ml/瓶/小盒×20小盒/箱处方：（1000ml）金银花125g 黄芩125g 连翘250g 蔗糖 85g 香精适量制法：醇水法：取以上3种生药用95％乙醇回流提取，回收乙醇后加水沉淀杂质，滤液加入蔗糖、香精制成足量。
物料平衡=理论值/实际值×100%理论值：为按照所用的物料量，在生产中无任何损失或差错的情况下得出的最大值。
实际值：指实际产出量、粉头量、取样量、已知跑料量、不合格量之和。
处方中金银花125g制10瓶，日产20万瓶理论日需求量：125÷10×200000=2500000g=2500Kg理论年需求量：2500×250=625000Kg处方中黄岑125g制10瓶，日产20万瓶理论日需求量：125÷10×200000=2500000g=2500Kg理论年需求量：2500×250=625000Kg处方中连翘250g制10瓶，日产20万瓶理论日需求量：250÷10×200000=5000000g=5000Kg理论年需求量：5000×250=1250000Kg处方中蔗糖85g制10瓶，日产20万瓶理论日需求量：85÷10×200000=1700000g=1700Kg理论年需求量：1700×250=425000Kg物料理论需求量损失率1%（配液→灌封）：损失率5%（醇提→收膏）：损失率1%（切药、筛选）：则金银花实际日需求量：2500×（1+1%）=2525Kg2525×（1+5%）=2651Kg2651×（1+1%）=2678Kg则金银花实际年需求量：2678×250=669500Kg则连翘实际日需求量：5000×（1+1%）=5050Kg5050×（1+5%）=5303Kg5303×（1+1%）=5356Kg则连翘实际年需求量：5356×250=1339000Kg则黄岑实际日需求量：2500×（1+1%）=2525Kg2525×（1+5%）=2651Kg2651×（1+1%）=2678Kg则黄岑实际年需求量：2678×250=669500Kg蔗糖损耗取1%（过滤）：蔗糖实际日需求量=1700×（1+1%）=1717Kg 蔗糖实际年需求量=1717×250=429250Kg物料实际需求量假设药材密度为1200kg/m3 ，提取罐填充系数：0.75日用药材体积=（12429-1717）÷1200=8.93m3本设计采用多功能提取罐进行提取，其体积容量为3m3则提取罐数量=8.93÷（3×0.75）=4料液比取1:6则日需求95%酒精=（12429－1717）×6=64272L则年需求量95%酒精=64272×250=16068000L用乙醇回收罐回收乙醇，回收率去70%则日回收乙醇=64272×70%=44990L年回收乙醇=44990×250=11247500L年实际需求口服液瓶量=5000万×（1+1%）=5050万支日实际需求口服液瓶量=20.2万支每班10.1万支每分钟290支日所需双黄连口服液的量=20.2万×100ml=20.2m3每小时所需双黄连口服液的量=20.2/2/6=1.6m3三、工艺设备选型说明按照口服液的生产要求，生产双黄连口服液所需设备包括多功能提取罐、三效浓缩罐、过滤设备、配液罐、洗瓶设备、灌封设备、灭菌检漏设备、灯检设备、药品包装设备。
口服液生产车间工艺初步设计
口服液生产车间工艺初步设计下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!口服液生产车间工艺初步设计随着口服液在医药行业中的应用越来越广泛，口服液生产车间工艺的设计变得尤为重要。
年产2000万支10ml藿香正气口服液生产工艺设计毕业设计
制药工程专业课程设计任务书设计题目：年产2000万支10ml藿香正气口服液生产工艺设计一、设计内容及要求1. 查阅收集资料和相关规范标准，确定藿香正气口服液生产工艺、确定工艺流程及净化区域划分；2. 确定相关参数，进行物料衡算、能量计算及设备选型；3. 按GMP规范要求设计、绘制车间工艺流程图及平面布置图；4. 编写设计说明书三、设计成果1. 设计说明书一份，包括工艺概述、工艺流程及净化区域划分说明、物料衡算、能量计算、工艺设备选型说明、工艺主要设备一览表、车间工艺平面布置说明、车间技术要求；2. 车间工艺流程图；3. 工艺平面布置图一套4. 设备（多功能提取罐）结构图毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

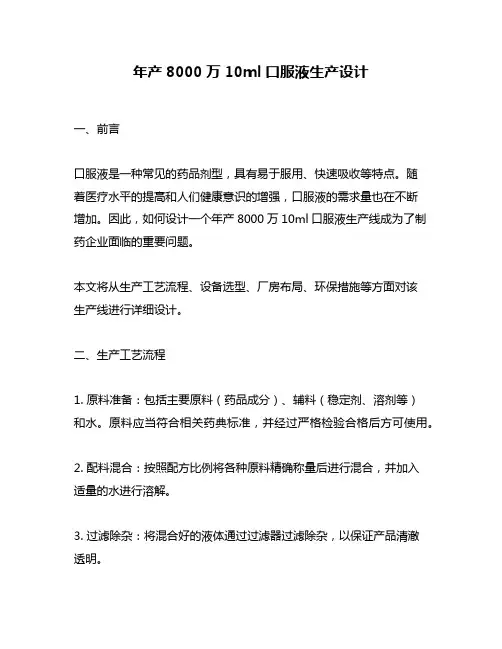

年产8000万10ml口服液生产设计
