超外差式调幅接收机课程设计报告书
超外差调幅接收机 通信基本电路课程设计
河南理工大学通信基本电路课程设计——超外差调幅接收机姓名:王鸿福学号:310808030220专业班级:电子信息工程08—2班指导老师:张炜学院:电气工程与自动化学院摘要随着广播技术的发展,无论是发射机还是接收机都在不断更新换代。
尤其以接收机的发展更为明显,目前的无线电接收机不但能收音,而且还有可以接受影像的电视机,接受信息的手机等。
调幅接收机是一种常用的广播通信工具,有多种制作形式。
例如超外差式调幅接收机和点频调幅接收机。
本文主要介绍超外差调幅接收机的电路设计与调试方法。
此种调幅接收机主要有六部分组成,输入回路、高频放大、变频器、中频放大、检波器和音频放大。
输入回路是选择接收信号的部分,需要调谐于接收机的工作频率;接收到的信号经过放大(也可以省略放大)送给变频器变频,变频后经过中放送给检波器将已调信号还原成低频信号;本机振荡则是为检波器提供与输入信号载波相差一个确定的中频(在我国为465KHz)信号;最后的音频功放则是将声音信号放大。
因为超外差式具有灵敏度高、工作稳定、选择性好及失真度小等优点。
因此,超外差调幅接收机的应用更加普遍。
本文详细介绍了超外差调幅接收机各部分的设计过程和在电类软件中的仿真。
关键字:超外差、变频、检波目录一、概述1.1设计题目超外差调幅接收机1.2设计目的与要求1、联系课堂所学知识,增强查阅、收集、整理、吸收消化资料的能力,为毕业设计做准备。
2、培养独立分析问题、解决问题的能力。
3、熟练掌握Multisim、System View 等软件的仿真。
4、培养综合运用所学理论知识能力,提高综合能力。
1.3设计技术指标1、频率范围:535~1605kHz2、负载:3、灵敏度:4、选择性:5、输出功率:6、输出信噪比:7、直流电源:3V二、系统设计方案选择2.1超外差调幅接收机原理超外差式接收机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。
超外差式收音机课程设计报告
超外差式收音机课程设计报告姓名:xx 学号:xx人类自从发现能利用电波传递信息以来,就不断去研究出不同的方法来增加通信的可靠 性﹑通信的距离﹑设备的微型化、省电化、轻巧化等。
接受信息所用的接收机,俗称为收音机。
一、课程设计目的1.培养学生动手能力和思维能力。
2.丰富自身知识,增加学生专业知识的了解。
3.训练学生用实验方法分析。
研究电子学问题。
4.培养学生养成工作品德和严肃的实验态度。
5.引导和启发学生将模拟电路、数学逻辑电路与科学研究和实践相结合,为今后的学习、工作打下良好的基础。
二、收音机的发展广播方式从调幅(AM)广播时代开始,经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。
目前,科学家正研究短波段的数字广播(DRM)。
民用广播所使用的频率,经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段;广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等;收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机,到使用微电脑处理器的数字调谐收音机;收音机的基本电路形式、也从直接放大式,到超外差式、多次变频式电路。
收音机的体积也从笨重变小到微型,而音质却越来越好......20-60年代 电子管电路/直放式,外差式 长波/中波/短波 50-70年代 晶体管电路/外差式,多次变频 中波/短波/调频70-80年代 集成电路/外差式,多次变频,数字调谐 中波/短波/调频90年代 集成电路/外差式,多次变频,数字调谐 中波/短波/调频/数字广播三、电磁波频率、周期与波长在气温是15摄氏度的时候,声音在空气中传播的速度约是340米/秒,而电磁波的传播速度约为300,000,000米/秒。
电磁波的频率、波长和周期是三个表达一个电磁波内在性质的重要单位:(1)频率(f ) 指的是电磁波在一秒钟内电磁波振动方向改变的次数;(2)波长(λ) 则是电磁波的另一个表达单位,指的是电磁波每个周期的相对距离,它可以通过电磁波的传输速度除以频率算出。

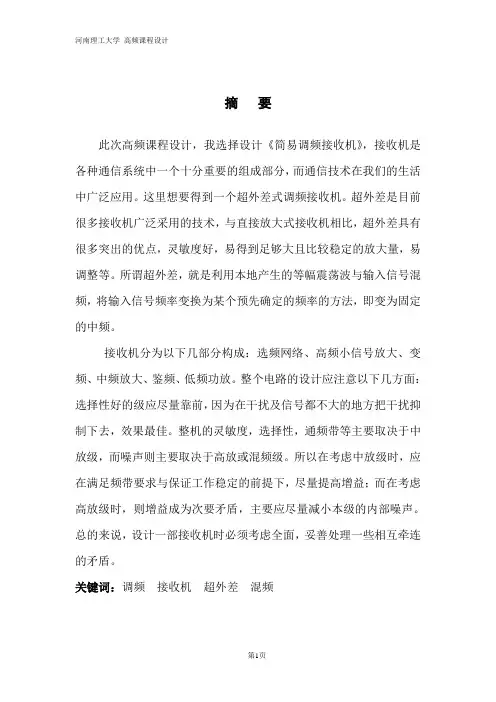

超外差式调频接收机
摘要此次高频课程设计,我选择设计《简易调频接收机》,接收机是各种通信系统中一个十分重要的组成部分,而通信技术在我们的生活中广泛应用。
这里想要得到一个超外差式调频接收机。
超外差是目前很多接收机广泛采用的技术,与直接放大式接收机相比,超外差具有很多突出的优点,灵敏度好,易得到足够大且比较稳定的放大量,易调整等。
所谓超外差,就是利用本地产生的等幅震荡波与输入信号混频,将输入信号频率变换为某个预先确定的频率的方法,即变为固定的中频。
接收机分为以下几部分构成:选频网络、高频小信号放大、变频、中频放大、鉴频、低频功放。
整个电路的设计应注意以下几方面:选择性好的级应尽量靠前,因为在干扰及信号都不大的地方把干扰抑制下去,效果最佳。
整机的灵敏度,选择性,通频带等主要取决于中放级,而噪声则主要取决于高放或混频级。
所以在考虑中放级时,应在满足频带要求与保证工作稳定的前提下,尽量提高增益;而在考虑高放级时,则增益成为次要矛盾,主要应尽量减小本级的内部噪声。
总的来说,设计一部接收机时必须考虑全面,妥善处理一些相互牵连的矛盾。
关键词:调频接收机超外差混频目录摘要 (1)目录 (2)第一章绪论 (3)1.1 引言 (3)1.2 主要技术指标 (3)1.2.1. 工作频率范围 (3)1.2.2.灵敏度 (3)1.2.3. 选择性 (3)1.2.4. 通频带 (4)1.2.5. 输出功率 (4)1.3 总体方案 (4)1.3.1 原理框图及组成部分 (4)1.3.2工作原理 (5)1.3.3 部分波形变换图 (5)第二章部分电路分析 (6)2.1 高频小信号放大电路 (6)2.2变频电路 (8)2.2.1 混频器电路 (8)2.2.2 本地振荡 (10)2.3 中频放大电路 (11)2.4 鉴频电路 (12)第三章仿真 (14)3.1 高频小信号放大器电路仿真 (14)3.2 混频电路及仿真 (16)3.3 本地振荡电路仿真 (17)3.4 中频放大电路 (18)3.5 鉴频电路 (19)3.6 低频放大电路 (20)第四章心得体会 (21)附录参考文献 (22)第一章绪论1.1 引言本次设计,目的是设计一个简易超外差调频接收机。
调幅接收设计实验报告
二极管导通,对C充电,τ充=RDC。因为RD很小,所以τ充很小,vo≈vs
的其余时间(φ>90o)
二极管截止,C经R放电,τ放=RC。因为R很大,所以τ放很大,C上电压下降不多,仍有:vo≈vs
过程循环往复,C上获得与包络(调制信号)相一致的电压波形,有很小的起伏。故称包络检波。
高频的课程设计结束了,这一周一直在上网查资料,忙着翻阅参考书。反复修改自己的
课程设计。感觉收获很大。这次我在课程设计中所做的课题是调幅接收机。一个很典型的高频电路。同时它也比较全面的运用了高频课程中所学到的知识:高频谐振回路,低频功率放大器,晶体振荡器,同步检波,混频电路。涉及的知识点相当多。
在收获知识的同时,还收获了阅历,收获了成熟,在此过程中,我们通过查找大量资料,
LC谐振放大中选用功耗小的2N2222型三极管进行两级放大,LC谐振部分为放大器的负载;电压跟随采用集成运放OPБайду номын сангаас355,以实现电路阻抗的良好匹配;为了给放大器工作提供稳压电源,采用LM317稳压芯片设计了一个电源。经测试,放大器低功耗、高增益,具有良好的选择性。
图4-5高频谐振放大器电路图
图4-6高频谐振放大器方针结果
关键字:振荡 混频 检波 谐振 放大
一、前言
信息传递是人类社会生活的重要内容,没有通信,人类社会是不可想象的。近年来,电子工业的发展非常惊人,当然这些进步都成了人类社会不可缺少的东西,1937年莫尔斯发明的有线电报开创了利用电传递信息的新时代。1876年贝尔发明的电话已成为我们日常生活中通信的重要工具,1918年,调幅无线广播调幅接收机的问世;1936年,商业电视广播开播。伴随着人类的文明,社会的进步和科学技术的发展,电信技术也以一日千里的速度飞速发展,然而无线通信在现在的生活中更重要,我们常用的手机,无线电话还有各种电器的遥控器等,大到航天小到玩具都离不开发射和接收设备。调幅接收是目前应用最广泛的接收方式之一。
高频电子线路课程设计实验报告——超外差式收音机的组装与调试
高频电子线路课程设计实验报告摘要调幅式收音机一般都采用超外差式,它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。
所谓外差,是指天线输入信号和本机振荡信号产生一个固定中频信号的过程,超外差收音机在检波之前,先进展变频和中频放大,然后检波,音频信号经过低频放大送到扬声器。
由于其中的中频放大器对固定中频信号进展放大,所以该收音机的灵敏度和选择性课大大提高,但同时也会附带中频干扰。
关键词收音机、组装、调试1.设计任务及目的〔1〕设计任务:完成超外差式收音机的组装与调试〔2〕目的:通过这次实验可以让我们更进一步理解稳固所学的根本理论和根本技能,培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力,培养及锻炼我们测试排查实际电子线路中故障的能力,加强对电子工艺流程的理解熟悉。
2.引言1947年、美国贝尔实验室创造了世界上第一个晶体管,从此以后.开场了收音机的晶体管时代.并且逐步完毕了以矿石收音机、电子管收音机为代表的收音机的初级阶段。
1956年,西德西门子公司研制成了超高频晶体管,为调频晶体管收音机创造了必要的条件。
1959年.日本索尼公司生产了第一代调频晶体管收音机。
1961年,美国研制了集成电路。
随后.1966年,日本利用这一技术设计了世界上第一台集成电路收音机,开场了收音机工业的又一场技术革命。
从此收音机向着小型化、系列化、集成化、低功耗、多功能的方向开展3.工作原理收音机原理就是把从天线接收到的高频信号经检波〔解调〕复原成音频信号,送到耳机变成音波。
超外差式收音机方框图如图1:图1超外差式收音机的组成框图它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等局部组成。
从天线〔磁棒具有聚集电磁波磁场的能力,而天线线圈是绕在磁棒上〕接收到的许多播送电台的高频信号,通过输入回路〔为并联谐振回路,具有选频作用〕选出其中所需要的电台信号送入变频级的基极,同时,由本机振荡器产生高频等幅波信号,它的频率高于被选电台载波465KHz,也送于变频级的发射极,二者通过晶体管be结的非线性变换,将高频调幅波变换成载波为465KHz的中频调幅波信号。

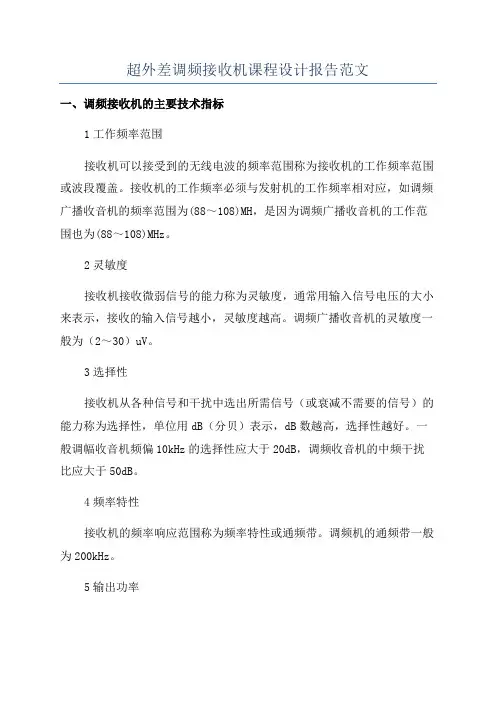

超外差调频接收机课程设计报告范文
超外差调频接收机课程设计报告范文一、调频接收机的主要技术指标1工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应,如调频广播收音机的频率范围为(88~108)MH,是因为调频广播收音机的工作范围也为(88~108)MHz。
2灵敏度接收机接收微弱信号的能力称为灵敏度,通常用输入信号电压的大小来表示,接收的输入信号越小,灵敏度越高。
调频广播收音机的灵敏度一般为(2~30)uV。
3选择性接收机从各种信号和干扰中选出所需信号(或衰减不需要的信号)的能力称为选择性,单位用dB(分贝)表示,dB数越高,选择性越好。
一般调幅收音机频偏10kHz的选择性应大于20dB,调频收音机的中频干扰比应大于50dB。
4频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200kHz。
5输出功率接收机的负载上获得的最大不失真(或非线性失真系数为给定值时)功率称为输出功率。
二调频接收机设计1调频接收机的工作原理及频谱与波形图图一超外差式调频接收机组成框图图2超外差原理的频谱与波形图2各组成部分的功能一般调频接收机的组成框图如图一所示2.1输入调频回路又称天线回路。
它的主要功能是选择所需电台的信号,抑制不需要的信号与干扰,特别是要滤除中频干扰,同时也要求输入回路的插入损耗小,并使天线阻抗和高放管的输入阻抗相匹配,并传输最大的功率,避免信号来回反射。
输入回路常常是一带通滤波器。
2.2高频放大器也称射频放大器。
它应具有足够的增益,通常约为10dB,而且要求低噪声,这样可降低整个接收机的噪声系数;要求选频放大,以抑制不需要的信号与干扰,如镜像干扰以及在混频级可能引起各种互调失真的某些信号;要求加一定得自动增益控制,以防止输入过强信号时,引起中放级的过载;同时,也要求高频放大器能抑制本机振荡器辐射至天线而干扰其他用户。
所以,高频2.4中频放大器中频放大电路的任务是把变频得到的中频信号加以放大,然后送到检波器检波。
超外差调频接收机 课程设计
超外差调频接收机一、引言人类自从发现能利用电波传递信息以来,就不断研究出不同的方法来增加通信的可靠性、通信的距离、设备的微型化、省电化、轻巧化等。
随着广播技术的发展,无论是发射机还是接收机都在不断更新换代。
尤其以接收机的发展更为明显,目前的无线电接收机不单能收音,且还有可以接收影像的电视机、数字信息的电报机等。
自1920年开发了无线电广播的半个多世纪中,其间经历了电子管、晶体管、集成电路三代变化,功能日趋增多,质量日益提高。
20世纪80年代开始,更朝着电路集成化、显示数字化、声音立体化、功能电脑化、结构小型化等方向发展。
集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点,通信电路正迅速向这方向发展。
二、概述2.1超外差输入信号和本机振荡信号产生一个固定中频信号的过程。
因为,它是比高频信号低,比低频信号又高的超音频信号,所以这种接收方式叫超外差式。
和直接放大式相比较,超外差式接收机具能有灵敏度高而工作稳定,选择性好而失真度小等优点,在实际生活中有着广泛的应用。
灵敏度是指接收机接收微弱信号的能力;选择性是指接收有用信号抑制无用信号的力,也就是分隔邻近电台的能力;失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
2.2接收机一种将载波频率和本振频率相结合,产生较低频率信号(IF)的无线接收机,与载波信号相比,中频(IF)信号容易进行解调。
三、正文3.1系统设计3.1.1设计目标和要求了解在高频(也包括低频)电子线路中所学过的单元电路在实际系统中的应用,掌握此接收机的组成,可实现的电路等。
3.1.2计的主要技术指标1.工作频率范围=88~108MHz2.灵敏度:5~30uV。
3.选择性:中频干扰比大于50dB。
4.频率特性:通频带2△f=200KHz。
此外,还要适当考虑输出功率,输入波形失真等问题。
3.1.3调频接收机的设计原理及框图调频接收机的工作原理图1-1 调频接收机组成框图3.1.4要部分的波形图及部分频谱1)混频器的前后输入波形本振信号2)中频放大器输入前后的波形3)鉴频器输入前后的波形图调频信号调制信号一般超外差调频接收机的组成框图如图1-1所示。
超外差收音机的课程设计报告
目录第一章绪论 (1)第二章超外差收音机工作原理 (4)2.1 引言 (4)2.2 电路的工作原理 (4)第三章安装及调试 (9)3.1 安装过程 (9)3.2 各晶体管静态工作点值的测量 (10)3.3 调试及统调过程 (11)第四章所遇故障分析与解决 (12)第五章小结 (13)5.1 课程设计小结 (13)5.2 体会与建议 (13)参考文献 (15)谢辞 (16)第一章绪论收音机的历史并不长,从1904年英国物理学家发明世界上第一只电子二极管至今不足百年,半导体的问世仅有50多年。
我国直到20世纪60年代,才研制出1只晶体管的“单管收音机”和三四只晶体管的“来复式收音机”。
这些“老古董”随着新产品的不断推出,早已被人们废弃了,保存到现在的已相当不容易了。
作为科技发展的见证,它们具有很高的史料文物价值。
随着电视机、VCD、DVD、电脑等先进媒体逐渐流行普及,收音机的用处和地位越来越小了。
作为半个世纪电子工业发展的缩影和历史的见证,收音机曾经在经济、文化、体育、军事、气象、教育等诸多方面扮演着非常重要的角色,一度是人们家庭中的豪华摆设品。
随着科技和社会的进步,三十年前青年结婚时兴的“三大件”中的“老大”,如今成了“文物”,成了收藏者追宠的对象,很值得留心收藏。
收音机从体积大小上可以基本分为袖珍型、便携式、台式收音机;从波段上可以基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机(调频/中波/1-2短波)、5-14多波段收音机(调频/中波/3-12个短波)。
目前市场上单波段、二波段收音机较少,融调频、中波与短波为一体的多波段收音机为多;从功能上可以基本分为传统机械调谐指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成电子数字调谐机;从生产基地上可以基分为进口机与国产机;从发烧程度上可以分为普及机与发烧机。
直接放大式(直放式)收音机电路简单,一般只用1—4只晶体管和一些基本元件,易于安装调试,成本低,但灵敏度比较低,只能接受本地区强信号的电台,接收远地电台的能力较弱,它的选择性差,接收相邻频率的电台信号时存在串台现象。
超外差调幅接收机设计
超外差调幅接收机的设计与制作学号:姓名:专业班级:指导老师:日期:年月日摘要随着社会的快速发展,电子信息技术几乎主宰了整个电器行业的发展,人们对电子产品的要求越来越高,因而电子产品无论从制作上还是从销售上要求都很高。
要制作一个实用性比较好的电子产品就离不开高频电子电路,大到超级计算机、小到袖珍计算器,很多电子设备都用到了高频电子电路。
对于这次设计,我选择的是超外差式接收机。
在以前使用的都是调频接收机,随着科学技术的发展,出现了超外差式调频接收机。
所谓超外差,就是将所有要接收的电台在调频电路里调好以后,经过电路本身的作用,就变成另外一个预先设定好的频率,然后再经过放大和检波。
这个固定的频率就是由差额产生的。
如果我们在收音机内制造一个本地震荡,使它和外来高频调幅信号同时送到一个晶体管内混合,这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率,。
这就是外差作用。
采用了这种电路的接收机就叫外差式收音机,混频和振荡的工作,合称变频。
在本次设计中,其目的是得到一个调频接收机。
在超外差式调频接收机的设计过程中,应将其分为高频放大、混频、本振、中放、检波、低频放大六个部分。
整个电路的设计必须注意几个方面。
本次课程设计的目的主要是掌握系统各功能模块的基本工作原理,培养基本掌握电路设计的基本思路和方法,掌握接收系统调试等。
课程设计的要求是分析调频接收系统各功能模块的工作原理,提出系统的设计方案,对所设计电路进行调试。
在此基础上可进行创新设计,如改善电路性能;对系统进行仿真分析。
目录第一章课程设计内容 (3)1.1设计题目 (3)1.2设计目的 (3)1.3设计要求 (3)1.4电子元器件 (3)1.5设计步骤 (3)1.6设计报告总结 (3)第二章调幅接收机的设计原理及电路图 (4)2.1超外差调幅接收机的原理 (4)2.2 超外差接收机的接收原理 (4)第三章超外差调幅接收机的设计 (5)3.1方案选择及性能指标 (5)3.2 电源电压的选择 (5)3.3输入回路 (5)3.4变频级 (5)3.5中频放大、检波及自动增益控制电路 (8)3.6低频放大电路 (9)3.7末级功率放大器 (10)3.8部分元件的选择 (10)3.9电路仿真 (11)第四章安装与调试 (13)4.1安装 (13)4.2调试 (14)第五章课程设计心得 (19)第六章参考文献 (19)第一章课程设计内容1.1设计题目超外差调幅接收机组装和调试1.2设计目的1、掌握调幅接收机各功能模块的基本工作原理2、掌握调幅接收系统的调试过程及故障排除3、培养学生掌握电路设计的基本思想和方法4、培养学生分析问题、发现问题和解决问题的能力1.3设计要求1、分析调幅接收系统各功能模块的工作原理2、安装调试及测量结果1.4电子元器件调幅接收机套件1.5设计步骤1、收集相关资料,掌握调幅接收机的电路原理2、根据所提供的元器件,完成系统的制作安装、调试,并完善其设计功能1.6设计报告总结1、简述调幅接收机的工作原理,给出完整的电路原理图2、系统的安装过程及注意事项3、单元模块的调试及故障排除第二章调幅接收机的设计原理及电路图2.1超外差调幅接收机的原理超外差式接收机主要由输入电路、混频电路、中放电路、检波电路、低频放大电路、功率放大电路和扬声器或耳机组成。
超外差式收音机实验报告
一、设计目的通过对一台调幅收音机的安装、焊接和调试, 使学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 掌握收音机的工作原理, 并了解整机的装配工艺, 培养学生的实践技能。
同时要求学生会独立分析电路图, 对照收音机原理图能看懂印刷电路版图和接线图, 并且细心地按照工艺要求进行产品进行调试。
二、收音机工作原理(一): 超外差式收音机工作原理声音的由震动空气而产生, 借助于声波在空气中传播。
但是这必然不能满足人们对声音的长距离传输, 所以就产生了有线广播传输。
但是这也存在着很大的缺陷。
要消耗太多的金属材料还有人力布线。
所以就产生了无限传输声音信号。
(1)、无线电传输声音的过程方框图(2)、超外差式收音机方框图(3)、超外差式的定义直接放大式无变频和中放, 而是将接收到的高频信号放大, 直接检波取出音频信号。
超外差收音机先将高频信号通过变频变成中频信号, 此信号的频率高于音频信号频率, 其频率固定为465kHz 。
由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差, 故成为超外差。
三、实验设计器材A 教学用收音机原配件一副B 电烙铁, 螺丝刀, 剪刀镊子等必备工具C 万用电表D 吸锡枪E 锡丝若干四、收音机元件介绍①电阻:在本次课程设计中可以根据色差法对11个电阻进行分类。
如表格2-1表2-1色差法表值棕红橙黄绿兰紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%极性。
④中频变压器(中周):中频变压器(简称中周)三只为一套, 这三只中周在出厂前均已调在规定的频率上, 装好后只需微调甚至不调, 不要乱调。
中周外壳除起屏蔽作用外, 还起导线的作用, 所以中周外壳必须接地。
⑤磁棒线圈:磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡, 四个线头的接在对应的印制板的焊盘上, 即a,b,c,d点, 线头的判断由图表15可知。
焊接前要仔细辨别b、c引脚, 切不可弄反。
超外差式调幅收音机的设计(通信电子线路课程设计)
超外差式调幅收音机的设计(通信电子线路课程设计)通信电子线路课程设计报告书课程名称:题目:系(院):学期:专业班级:姓名:学号: _________________________ 超外差式调幅收音机 __________________________ ____________________________________________________目录1 引言 (1)2 设计目的及要求…………………………………………………………………………13 超外差调幅接收机的设计 (1)3.1 超外差式调幅接收机的原理 (1)3.2 输入回路设计 (2)3.3 本振回路设计 (3)3.4 混频电路设计 (4)3.5 中频放大电路设计 (5)3.6 检波电路设计 (6)3.7 前置低频电压放大电路设计 (7)3.7 功放电路设计 (8)3.8 超外差调幅接收机的总电路 (9)4 心得体会…………………………………………………………………………………11 参考文献 (11)超外差调幅接收机1 引言这学期开了一门课,《高频电子线路》,通过这门课我对无线电通信的理论知识有了一定的理解和认识。
为了进一步增强对电子技术的理解,通过课程设计,我学会查寻资料、比较方案;学会了一点通信电路的计算,也能进一步提高分析解决实际问题的能力。
低频信号有效的发射出去需要经过高频信号调制,利用高频信号作为载波,对信号进行传递,可以用不同的调制方式。
在无线电广播中可分为调幅制、调频制两种调制方式。
目前调频式或调幅式收音机,一般都采用超外差式,它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
这次课程设计我选用了超外差式收音机的设计。
2 设计目的及要求(1)目的:①基本掌握调幅接收机各功能模块的基本工作原理。
②巩固掌握电路设计的基本思想和方法。
③提高分析问题、发现问题和解决问题的能力。
(2)要求:①学会将接收的普通调幅信号转化为固定的中频信号(465kHz )。
超外差式调幅接收机课程设计
超外差式调幅接收机课程设计1. 简介超外差式调幅接收机是一种常见的调制解调设备,用于接收调幅信号并将其解调成原始信号。
本次课程设计旨在通过设计一个超外差式调幅接收机来加深对该原理和实现方法的理解。
2. 设计要求根据任务名称,我们需要满足以下设计要求: - 设计一个超外差式调幅接收机电路。
- 实现对输入的调幅信号进行解调,输出原始信号。
- 设计并实现合适的频率选择电路,以滤除不必要的频率成分。
- 优化电路性能,使其具有较好的抗干扰能力和灵敏度。
3. 设计步骤步骤一:整体框架设计我们需要确定超外差式调幅接收机的整体框架。
一般来说,它包括输入级、中频放大和检波三个部分。
输入级负责接收并放大输入信号,中频放大负责进一步放大信号以增加灵敏度,检波则负责将高频信号解调为低频原始信号。
步骤二:输入级设计输入级主要负责接收并放大调幅信号。
可以采用共射放大器作为输入级的放大电路。
在设计时,需要选择合适的放大倍数和偏置电压,以确保信号得到适当的放大,并保持合适的工作状态。
步骤三:中频放大设计中频放大器负责进一步放大信号以增加灵敏度。
可以采用共基极放大器作为中频放大器的电路。
在设计时,需要注意选择合适的工作频率和增益,以确保信号得到适当的增强。
步骤四:检波设计检波电路是超外差式调幅接收机中最关键的部分,它负责将高频信号解调为低频原始信号。
常见的检波电路有包络检波和同步检波两种。
在本次课程设计中,我们选择较为简单的包络检波电路。
步骤五:频率选择电路设计为了滤除不必要的频率成分,我们需要设计一个合适的频率选择电路。
可以采用带通滤波器或低通滤波器来实现这一功能。
在设计时,需要根据实际需求选择合适的截止频率和滤波器类型。
步骤六:性能优化为了提高电路的抗干扰能力和灵敏度,我们可以采取一些措施进行性能优化。
可以添加适当的反馈电路来增加稳定性和线性度;可以加入合适的补偿电路来抵消非线性失真;可以在关键部件上添加合适的维护电路来保护电路免受干扰和过载等。
课程设计超外差接收机设计
淮海工学院课程设计报告书课程名称:通信电子线路课程设计题目:简易调频接收机的设计系(院):通信工程系学期:2010-2011-1专业班级:通信082姓名:吕亮学号:030821231目录1 引言 (2)2 调频接收机的主要技术指标 (2)3 调频接收机的基本工作原理 (3)4 各部分性能设计 (3)4.1 高频放大电路 (3)4.2 本振电路 (4)4.3 混频器 (5)4.4 中频放大器及鉴频电路 (6)4.5 低频放大电路 (8)5 心得体会 (9)参考文献 (9)附录 (10)调频接收机的设计1 引言本次课程设计,其目的是得到一个超外差式的调频接收机。
所谓超外差,是指将所要接收的电台在调谐电路里调好以后,经过电路本身的作用,就变成另外一个预先确定好的频率,然后再进行放大和检波。
这个固定的频率,是由差频的作用产生的。
在超外差式调频接收机的设计过程中,应将其分为选频网络、高频放大、变频、中频放大、解调、低放和低频功放七个部分。
超外差式接收机能够大大提高接收机的增益、灵敏度和选择性。
超外差电路的典型应用是超外差接收机,其优点是:(1)容易得到足够大而且比较稳定的放大量,(2)具有较高的选择性和较好的频率特性,(3)容易调整;缺点是电路比较复杂,同时也存在着一些特殊的干扰,如像频干扰、组合频率干扰和中频干扰等。
随着集成电路技术的发展,超外差接收机已经可以单片集成。
社会发展到今天,现代化的工具显得越来越重要。
接收机的功能是恢复用于调制发射机的原始信号。
该过程称作解调,实现这一恢复功能的电路称作解调器。
检波器这一术语也在使用,有时将单个超外差式接收机的解调器称为第二检波器。
对于模拟解调器,我们希望能够使失真和噪声最小,这样输出信号波形就会尽可能地接近原始信号了。
2 调频接收机的主要技术指标(1)工作频率围:接收机可以接受到的无线电波的频率围称为接收机的工作频率围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应。
课程设计.超外差式接收机
第1章设计内容与要求1.1 设计题目超外差调幅接收机设计1.2 设计目的与要求1.联系课堂所学知识,增强查阅、收集、整理、吸收消化资料的能力,为毕业设计做准备。
2.培养一定的独立分析问题、解决问题的能力。
对设计中遇到的问题能通过独立思考、查阅有关资料,寻找解决问题的途径。
3.熟练掌握Multisim、EDA等软件的仿真。
4.掌握超外差调幅接收机的工作原理,以及对其电路模块高频小信号放大器、混频器、本地振荡器、中频放大器、检波器、低频放大器等的电路、原理、功能的巩固理解。
1.3设计技术指标接收频率范围535~1605KHz,输出功率150mW,灵敏度50μV。
第2章系统总体设计方案2.1 超外差调幅接收机工作原理本设计总体有五大功能模块组成,其中接收天线将接收到的微弱信号经过高频小信号放大器放大器将有用信号进行放大,并抑制干扰信号,然后信号经过变频器进行变频,其中变频器是由混频器与本地振荡器组成,将高频信号变成中频信号f=465kHz,然后中频信号经过中频放大器进行功率的放大,然后再经过检波器进行检波,即对信号进行解调,将信号变成变成低频调制信号,最后进过低频放大器进行功率放大以实现对扬声器的驱动!2.2系统的方框图(如下图所示)第3章 各单元电路设计与仿真3.1 高频小信号放大器电路 3.1.1 高频小信号放大器功能高频小信号放大器主要用于放大高频小信号,实现对微弱的高频信号进行不失真放大,从信号所含频谱来看,输入信号频谱与放大后输出信号频谱是相同的。
其中心频率在几百kHz 到几百MHz ,频谱宽度在几kHz 到几十MHz 的范围内。
3.1.2高频小信号放大器的主要质量指标 1. 增益:(放大系数)电压增益: 功率增益:2.通频带:放大器的总通频带随着放大级数的增加而变窄,并且通频带越宽,放大器的增益就越小,两者是相矛盾的! 3.选择性从各种不同频率信号的总和(有用的和有害的)中选出有用信号,抑制干扰信号的能力称为放大器的选择性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
阳工程学院课程设计设计题目:超外差式调幅接收机工程学院课程设计任务书课程设计题目:超外差式调幅接收机系别自控系班级电子本101学生学号指导教师职称教授课程设计进行地点:实训A任务下达时间:2012 年9月17日起止日期:2012 年9 月17日起——至2013 年1 月4 日止教研室主任2013 年9月16日批准阳工程学院音频功率放大电路课程设计成绩评定表系(部):自控系班级:电子本101学生:丽中文摘要随着科学技术的发展调频收音机的应用十分广泛,尤其消费类占有相当的市场。
从分离元件组成的收音机到由集成电路组成的收音机,调频收音机技术已达到十分成熟的地步。
在众多种收音机中,调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。
调频发射机也以其良好的发射效果而被广泛应用。
超外差收音机,首先把接收到不同频率的电台信号都变成固定的中频信号(我国规定中频信号是465kHZ),由中频放大器进行放大,然后进行检波这样就克服了直放式收音机在接收不同频率的时候灵敏度不均匀的缺点。
而且固定频率的中频信号既便于放大又便于调谐因此超外差式收音机具有灵敏度高、选择性好的特点。
广播方式从调幅(AM)广播时代开始经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。
目前科学家正研究短波段的数字广播(DRM)。
本论文主要介绍了利用分立元件组成的FM收音机设计全过程包括电路各个模块参数的计算,电路各个模块的分析电路板的焊接过程、调试过程讨论了在设计过程中遇到的问题以及如何解决问题。
本次课程设计成果,基本上满足要求,性能指标符合。
FM收音机电路的缺点是伴有音质噪声,需进一步改进。
在本次设计中,其目的是得到一个调幅接收机机。
在超外差式调幅接收机的设计过程中,应将其分为高频放大、混频、本振、中放、限幅、鉴频、低频放大七个部分。
整个电路的设计必须注意几个方面。
选择性好的级,应尽可能靠近前面,因在干扰及信号都不大的地方把干扰抑制下去,效果最好。
如干扰及信号很大,则由于晶体管的非线性,将产生严重的组合频率及其他非线性失真,这时滤除杂波比较困难。
为此,在高级接收机中,输入电路常采用复杂的高选择电路。
为了使混频和本振分别调到最佳状态,要采用单独的本振。
总的来说,设计一部接收机时必须全面考虑,妥善处理一些相互牵制的矛盾,特别要抓住主要矛盾(稳定性、选择性、失真等),才能使得接收机有较好的指标。
关键词:超外差,调幅,本振,混频目录课程设计(论文)任务书课程设计(论文)成绩评定表中文摘要 (I)1设计任务描述 (1)1.1设计题目: (1)1.2设计要求 (1)1.2.1设计目的 (1)1.2.2基本要求 (1)2. 设计方案选择和论证 (2)2.1设计思路 (2)2.2方案论证 (2)2.3总体电路的功能框图及其说明 (2)3.功能块及单元电路设计 (7)3.1功能块设计及其参数计算 (7)3.1.1高频功率放大电路 (7)3.1.2混频电路 (7)3.1.3.中频放大电路 (11)3.1.4鉴频电路 (13)3.2主要元器件选择 (14)4.总体电路原理图及说明 (15)4.1总电路图 (15)4.2总体电路原理 (15)4.3元器件清单 (16)5.电路仿真 (17)5.1仿真图 (17)5.2 仿真软件介绍 (18)小结 (20)致 (21)参考文献 (22)附录A1电路图 (23)1 设计任务描述1.1设计题目:超外差式调幅接收机1.2设计要求(1)设计一个超外差式调幅接收机。
(2)设计指标1、接收频率围540~1600kHz2、灵敏度≤1mV3、选择性≥50dB4、频率特性通频带为9KHz5、额定功率≥100mW1.2.1设计目的巩固已学的理论知识,能够建立超外差式调幅接收机的整机概念,了解超外差式调幅接收机整机各单元电路之间的关系及相互影响,正确设计、计算接收机的各个单元电路。
1.2.2基本要求(1)进行方案的论证,给出原理框图。
(2)设计单元电路的原理图,完成基本理论计算。
(3)对单元电路进行计算机仿真分析。
(4)按国家有关标准画出整机电路图及线路板图。
(5)撰写符合设计要求的报告一份。
2. 设计方案选择和论证2.1设计思路由输入电路,即选择电路,或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个,送给混频电路。
混频将输入信号的频率变为中频,但其幅值变化规律不改变。
不管输入的高频信号的频率如何,混频后的频率是固定的,我国规定为465KHZ。
中频放大器将中频调幅信号放大到检波器所要求的大小。
由检波器将中频调幅信号所携带的音频信号取下来,送给前置放低频放大器。
前置低频放大器将检波出来的音频信号进行电压放大。
再由功率放大器将音频信号放大,放大到其功率能够推动扬声器或耳机的水平。
由扬声器或耳机将音频电信号转变为声音。
2.2方案论证择中波晶体管超外差调幅收音机(不超过七只晶体管),其方框图如图1所示。
图2.1 超外差收音机方框图2.3总体电路的功能框图及其说明1.总体电路功能框图图2.2总体电路功能框图2.模块说明根据超外差收音机的原理,我们可以将电路分成以下几个模块:输入回路、变频回路(包括本振电路、混频电路和选频电路)、中频放大(中放)回路、检波及AGC 回路、低放级回路、功放级回路。
(1)输入回路接收机输入回路的任务是接收广播电台发射的无线电波,并从中选择出所需电台信号。
输入回路是由接收机部的磁棒天线线圈与调台旋钮相连的可变电容CA构成的LC调谐电路,如图2.3所示。
调节可变电容CA可使LC 的固有频率等于电台频率,产生谐振,以选择不同频率的电台信号。
再由L2耦合到下一级变频级。
图2.3输入回路图(2)变频级电路图2.4、变频电路原理图本机振荡和混频合起来称为变频电路。
变频电路是以VTl为中心,它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定465KHz 的中频信号。
图2.5、混频示意图VTl、T2、CB等元件组成本机振荡电路,它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于Cl对高频信号相当短路,Tl的次级Lcd的电感量又很小,对高频信号提供了通路,所以本机振荡电路是共基极电路,振荡频率由T2、CB控制,CB是双连电容器的另一连,调节它以改变本机振荡频率。
T2是振荡线圈,其初次绕在同一磁芯上,它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路,本机振荡的电压由T2的初级的抽头引出,通过C2耦合到VT1的发射极上混频电路由VTl、T3的初级线圈等组成,是共发射极电路。
其工作过程是:(磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号,通过Tl的次级线圈Lcd送到VTl的基极,本机振荡信号又通过C2送到VTl和发射极,两种频率的信号在T1中进行混频,由于晶体三极管的非线性作用,混合的结果产生各种频率的信号,其中有一种是本机振荡频率和电台频率的差等于465KHz 的信号,这就是中频信号。
混频电路的负载是中频变压器,T3的初级线圈和部电容组成的并联谐振电路,它的谐振频率是465KHz,可以把465KHz的中频信号从多种频率的信号中选择出来,并通过T3的次级线圈耦合到下一级去,而其它信号几乎被滤掉。
(3)中频放大检波及自动增益控制电路图2.6 中频放大及检波电路示意图选频级输出的中频信号由V2的基极输入并进行放大,中放电路中的负载是中频变压器B4和谐振电容C。
它们也是并联谐振在中频465kHz。
中频信号进行中频放大器放大以后,再送给检波以得到所需的音频信号,经功率放大输出,耦合到扬声器,还原为声音。
电路如图2.6所示。
VT2、VT3为中放管。
T2、T3为中频变压器,因谐振频率为465 kHz,故简称“中周”。
电路作用是放大465 kHz的中频信号,提高灵敏度和选择性。
接收机检波电路的任务是把要接收的广播电台音频信号从中频载波中“取下来”,以达到接收的目的。
实际电路中采用一个三极管将基极和集电极连在一起,用基极和发射极来从当一个二极管。
它的作用是对中频载波信号进行检波,检波后的残余中频及高次谐波再通过C16、C17、R10组成高频滤波电路滤除,最后把取出来的音频信号经电容耦合到低放级放大。
RP为检波负载。
电路作用是利用VD的单向导电性,取出中频调幅信号中的音频信号,以便放大和声音还原。
中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3,VT3既起放大作用,又是检波管,VT3构成的三极管检波电路,这种电路检波效率高,有较强的自动增益控制(AGC)作用。
AGC控制电压通过R3加到VT2的基极,检波级的主要任务是把中频调幅信号还原成音频信号,C4、C5起滤去残余的中频成分的作用。
保证中频信号不随电台信号强弱而变化,趋于稳定。
(4)前级低频放大电路它将前级的信号再加以放大,以达到规定的功率输出,去推动喇叭发声,可选择我们熟悉的OTL电路。
低频放大电路的设计,是根据要求的输出功率、选择的电源电压、喇叭的交流电阻,从后向前进行。
确定输出功率后进行功放管的选择,应通过手册查出功放管主要极限参数。
例:小功率晶体管3AX31B的极限参数:P CM ≥125mW,I CM≥125mA,BV CEO≥12V。
末级一对功放管的β、CEOI及正向基极—发射级电阻R BE等都要对称(保证误差在20%以)。
激励级要求输出功率较小,一般甲类放大器能满足要求。
可求出输出级的功率增益,根据所要求的输出功率指标及输入变压器的效率η求出激励级的输出功率,定出交流电压幅值U m及交流电流的幅值I cm,求出变比K及I CQ。
功率放大至低放前级要加入合适的负反馈。
3.13.1.1进入.3.1.2混频电路因为中频比外来信号频率低且固定不变,中频放大器容易获得比较大的增益,从而提高收音机的灵敏度。
在较低而又固定的中频上,还可以用较复杂的回路系统或滤波器进行选频。
它们具有接近理想矩形的选择性曲线,因此有较高的邻道选择性。
如果器件仅实现变频,振荡信号由其它器件产生则称之为混频器。
二极管环形混频电路图3.2 二极管环形混频电路(a )原理电路(b )等效电路A 、原理电路及其等效电路:如图3.2 (a )、(b )所示。
对于图3.2(a )所示电路,通常将信号输入端口称之为R 端口,本振电压输入端口称之为L 端口,中频输出信号端口称之为I 端口。
需要说明的是:二极管双平衡组件用作双边带调制电路时,由于变压器的低频响应差,调制信号一般必须加到I 端口,载波信号加到R 端口,所需双边带信号从L 端取出。
二极管环形混频器产品已形成完整的系列,它用保证二极管开关工作所需本振功率电平的高低进行分类,其中常用的是L evel 7 ,L evel 17 ,L evel 23 三种系列,它们所需的本振功率分别为7dBm(5mW) ,17dBm(50mW) 和23dBm(200mW) ,显然,本振功率电平越高,相应的1dB 压缩电平也就越高,混频器的动态围也就越大。
