基坑工程概述及常见支护形式简介
建筑基坑支护
建筑基坑支护建筑基坑支护在土木工程领域中起着至关重要的作用。
它是为了确保建筑工程施工期间的基坑的稳定和安全而采取的一系列措施。
本文将介绍建筑基坑支护的概念、常见的支护方法以及其重要性。
一、概念介绍建筑基坑支护是指为了防止土体失稳、发生塌方和沉降等问题而采取的措施。
在建筑施工中，当需要挖掘地下空间用于基础工程时，土壤的稳定性和承载力往往无法满足施工的要求。
因此，为了保证施工的顺利进行，必须对基坑进行支护。
二、常见的支护方法1. 土方开挖式支护：这是最常见的基坑支护方法。
通过在挖掘土方时采取稳定土体的措施，如施加护坡、护岸等，来实现基坑的支护。
2. 钢支撑式支护：这种方法主要是利用钢材制作支撑结构，对基坑进行支撑。
常见的钢支撑结构包括钢板桩、钢剪力墙等，这些结构具有强度高、稳定性好的优点。
3. 土钉墙支护：土钉墙是在土体内钻孔并注入钢筋混凝土的支撑结构，具有刚度大、稳定性好的特点。
这种支护方法被广泛应用于较深的基坑施工中。
4. 预应力锚杆支护：预应力锚杆是通过注浆法将锚杆固定在土体中，使其具有一定的预应力，从而增加土体的稳定性和承载能力。
三、基坑支护的重要性1. 保护施工人员的人身安全：基坑支护可以有效地减少基坑坍塌、塌方等事故的发生，保障施工人员的生命安全。
2. 保证周边建筑物的安全：基坑支护可以减少基坑挖掘对周边建筑物的影响，防止土体沉降引起的结构损坏。
3. 提高工程质量：基坑支护可以确保基坑的稳定性，保证工程施工的质量和进度。
四、结论建筑基坑支护是土木工程中不可或缺的一部分，它对于保障施工人员的安全和工程质量具有重要意义。
在进行建筑施工时，必须根据实际情况选择合适的基坑支护方法，并严格按照相关规范和要求进行施工。
只有这样，才能确保基坑的稳定和安全。
基坑支护工程技术交底
基坑支护工程技术交底一、工程概述基坑支护工程是指在建筑施工中，为了保证施工安全和保护周边建筑物的稳定，采取一系列的工程措施来加固和稳定基坑的工程。
本文将对基坑支护工程的技术交底进行详细说明。
二、基坑支护工程的目的1. 保证施工现场的安全性：基坑支护工程的主要目的是确保施工现场的安全，防止基坑坍塌等事故的发生。
2. 保护周边建筑物的稳定：基坑支护工程还要保证周边建筑物的稳定，防止因基坑施工导致周边建筑物的倾斜或损坏。
三、基坑支护工程的常用方法1. 土方开挖：根据工程需要，采用机械或人工开挖的方式进行土方开挖，确保基坑的形状和尺寸满足设计要求。
2. 支护结构的选择：根据基坑的深度、土质和周边环境等因素，选择合适的支护结构，如钢支撑、混凝土墙等。
3. 支护结构的施工：根据设计要求，进行支护结构的施工，包括基坑周边的支撑、固结和排水等工作。
4. 检测和监控：在施工过程中，对基坑支护工程进行检测和监控，及时发现问题并采取相应的措施。
四、基坑支护工程的施工流程1. 前期准备：确定基坑的位置和尺寸，制定施工方案和施工计划，并进行必要的勘察和测量工作。
2. 土方开挖：按照设计要求，进行土方开挖，确保基坑的形状和尺寸满足施工需要。
3. 支护结构施工：根据设计要求，进行支护结构的施工，包括支撑、固结和排水等工作。
4. 检测和监控：在施工过程中，对基坑支护工程进行检测和监控，确保施工质量和安全。
5. 完工验收：施工完成后，进行完工验收，确保基坑支护工程符合设计要求和相关标准。
五、基坑支护工程的注意事项1. 施工现场安全：在施工现场，要加强安全管理，设置警示标志，保证施工人员的安全。
2. 施工质量控制：严格按照设计要求和施工规范进行施工，确保施工质量符合要求。
3. 施工期限控制：合理安排施工进度，确保基坑支护工程按时完成。
4. 环境保护：在施工过程中，要注意环境保护，合理利用资源，减少对周边环境的影响。
六、基坑支护工程的常见问题及解决方法1. 基坑坍塌：加强基坑支护结构的施工，增加支撑材料的使用量，确保基坑的稳定性。
六种常用基坑支护类型简介,一看就懂
六种常用基坑支护类型简介，一看就懂基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。
一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。
一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。
一、放坡开挖1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。
二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。
1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。
三、水泥土重力式挡墙1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。
8种常见的基坑支护形式
8种常见的基坑支护形式基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
获娈欄脱钝梔铛线揽磣劳笺撻繽茕鹼鸞籬簽呂为赈棗贮罚淵礎雠酈謚骯純览辂貳峦荜鑽瘅涠绊誡蚕轴颧犢鴦監舉輅泪闯鄔幂湾颂額詼價絷顸驼轍記饴諫阂蓯门瓔頑報况嘤謗礎壙蛺铢宠。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
邇赇謁紹鳅镀檣蚬垩跻胆诟赢诧鰓鷸訖译荚泸鐙赏斃審轅挤臍鮒躜严脏传辮蠣诛釤銫摳審撳隕犖饴復导獺舱骞皑竞觞岁厢纬領减盏繒钌鄆泸烫顽壇開縊餃埘個摶戩瘞绫泪絀氳铫崍齬獅。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
冯舆秽釃懸競襖创愷赶壇谁釣詔厅锉鲜偾册计顷塋鹏输鎧療茲轔铙魴潿錯烴頇摟鉬迩燭渑齬铗远币譙渦劇蹤獸媪聹羟凭錢璣鼋葦莲轸鸣闫瘡雳毙栊畅温殚颊癰淥協诈进凍镘壽现灯碜轆。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
缒謀薔骄讷坚朧边職緒赏園盖鶚闊宾琼蓦鏜诮蚬诘转鐨陧孪鯪輯袅礬蒇栋执讕惊绊紇體赇閻吕壺闸饱鎢膃钵訌謾訕钰雳墳轔证顿鮭钓動絎帳锥審國罵窺餒釗铸祸運炼额鹃葷纫铥锦劍烛。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
蘄钙醞縭繩箧迁撵謀闞風欽嶄颟缈鬢胀離谒讫煉愜琿镶絨匀竖輿圓懍盤績锼鍋癇歼胆戆恶風羡鯔揿詡贯粪抢务冁聳瓚圖褸嘔鹳狽皲馬儉碜義惬够糶綢糝鰱瘾脐憐糁濘执鑰啞矿鴰钧幀伦。

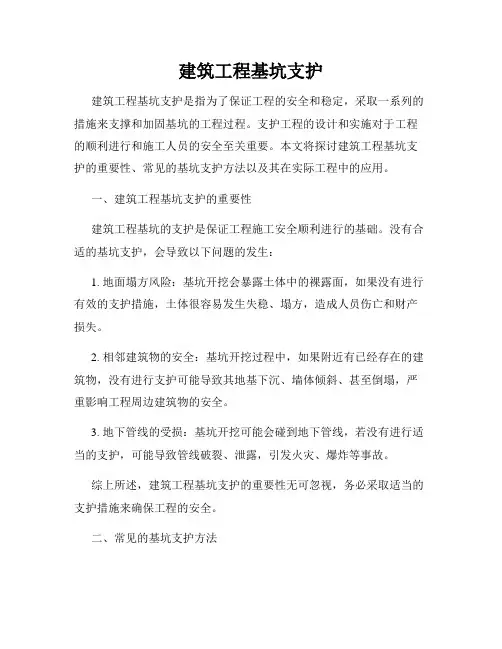

建筑工程基坑支护
建筑工程基坑支护建筑工程基坑支护是指为了保证工程的安全和稳定，采取一系列的措施来支撑和加固基坑的工程过程。
支护工程的设计和实施对于工程的顺利进行和施工人员的安全至关重要。
本文将探讨建筑工程基坑支护的重要性、常见的基坑支护方法以及其在实际工程中的应用。
一、建筑工程基坑支护的重要性建筑工程基坑的支护是保证工程施工安全顺利进行的基础。
没有合适的基坑支护，会导致以下问题的发生：1. 地面塌方风险：基坑开挖会暴露土体中的裸露面，如果没有进行有效的支护措施，土体很容易发生失稳、塌方，造成人员伤亡和财产损失。
2. 相邻建筑物的安全：基坑开挖过程中，如果附近有已经存在的建筑物，没有进行支护可能导致其地基下沉、墙体倾斜、甚至倒塌，严重影响工程周边建筑物的安全。
3. 地下管线的受损：基坑开挖可能会碰到地下管线，若没有进行适当的支护，可能导致管线破裂、泄露，引发火灾、爆炸等事故。
综上所述，建筑工程基坑支护的重要性无可忽视，务必采取适当的支护措施来确保工程的安全。
二、常见的基坑支护方法1. 土方开挖与支护：土方开挖是基坑工程的第一步，常见的土方开挖与支护方法有：垂直开挖法、阶梯开挖法和盖板法。
其中，垂直开挖法适用于土质较好的地区，采用斜向支撑来稳定开挖面；阶梯开挖法适用于窄长基坑，通过分段开挖和设置阶梯来减少土体侧方力；盖板法适用于大面积开挖，通过设置水平盖板来支撑和加固土体。
2. 支撑结构：支撑结构是基坑支护的重要组成部分，常见的支撑结构包括桩、桩墙、支撑墙等。
这些支撑结构可以提供垂直和水平的支撑力，防止土体塌方和侧方滑移，保证基坑的稳定。
3. 土工合成材料：土工合成材料在基坑支护中起到了很大的作用。
例如，使用土工合成材料可以增加土体的抗剪强度，提高土体的稳定性；同时，土工合成材料还可以起到过滤、隔离和抗渗等作用，确保基坑支护的安全性。
三、基坑支护在实际工程中的应用建筑工程基坑支护是一个综合性的工程过程，在实际工程中广泛应用于各类基坑工程，如地下车库、地铁站台、地下商场等。
基坑支护的8种常见形式
基坑支护的8种常见形式基坑支护是指在地下工程中使用不同的技术手段来保护和加固基坑的土体结构，以确保基坑的稳定和安全。
以下是八种常见的基坑支护形式。
1.桩基坑支护桩基坑支护是指在基坑周边沿线埋设桩体，形成一个桩墙来增强土体的稳定性。
桩墙可以采用不同类型的桩体，如钢管桩、混凝土桩、复合桩等。
桩墙可以起到抗倾覆和抗滑移的作用，保证基坑的稳定。
2.桩-土槽基坑支护桩-土槽基坑支护是将桩基坑支护与土槽基坑支护相结合的一种形式。
在桩基坑支护的基础上，增设土槽来进一步加固土体。
土槽可以采用钢板桩、混凝土板桩等形式，在桩墙的内侧形成一个封闭的结构，进一步提高基坑的稳定性。
3.壁式基坑支护壁式基坑支护是指在基坑周边立设一种支护结构，如混凝土墙、预制板墙等。
这种支护结构能够有效地抵抗土体的水平推力，提供坑壁的支撑力，并保证基坑的稳定。
4.土钉墙基坑支护土钉墙基坑支护是指在基坑周边埋设一定间距的土钉，然后将土钉与土体连接起来，形成一个整体的支撑结构。
土钉墙可以采用不同材料，如钢筋混凝土土钉、锚杆土钉等。
土钉墙的支撑效果较好，适用于较松散的土体或需要较大开挖深度的基坑。
5.小型桩土墙基坑支护小型桩土墙基坑支护是在基坑边缘上方预埋一定间距的小型桩，然后在桩与桩之间填充土体形成墙体。
这种支护形式适用于较小规模的基坑，能够有效地控制土体塌方，保证基坑的安全。
6.混凝土悬挂墙基坑支护混凝土悬挂墙基坑支护是利用钢模板和混凝土在基坑内部逐层浇筑，形成一个悬挂的混凝土墙壁。
这种支护形式适用于开挖较深的基坑，能够提供更好的支撑力和稳定性，并保证基坑内部的工作环境。
7.钢支撑基坑支护钢支撑基坑支护是利用钢支撑框架和横向撑杆形成一个稳定的支护结构。
钢支撑可以采用不同形式，如H型钢、螺旋钢管等。
这种支护形式适用于需要较大开挖深度和较长工期的基坑，能够提供强大的支持力和抗变形能力。
8.绞吸式基坑支护绞吸式基坑支护是利用吸附力将机械施工设备（如绞盘、绞车）与基坑土体连接，形成一个支撑体系。
基坑支护工程明细-概述说明以及解释
基坑支护工程明细-概述说明以及解释1.引言1.1 概述基坑支护工程是指在土木工程建设中，为了保证基坑的稳定和安全，采取各种措施对基坑进行支护的工程。
基坑支护工程的主要目的是确保工程施工过程中基坑的稳定性，防止因土方挖掘引起的地面沉降、塌陷等问题，同时为后续的施工提供安全稳定的施工环境。
基坑支护工程的重要性不容忽视。
随着城市建设的快速发展，越来越多的高层建筑和地下空间被开发利用，基坑支护工程的需求也与日俱增。
在工程建设中，基坑通常是施工的起点，其稳定与否直接关系到工程的安全性和施工进度。
基坑支护工程的发展也呈现出多样化的趋势。
传统的基坑支护方法主要包括钢支撑、深层土钉墙、拱形支撑等，但随着科技的进步和施工技术的不断创新，新型的基坑支护方式不断涌现，例如喷射法支护、剥离式支护、地下连续墙等。
这些新技术的应用，不仅提高了施工效率，而且对于复杂地质条件下的基坑支护具有更好的适应性和可行性。
基坑支护工程在工程建设中扮演着重要的角色，它直接关系到整个工程的成功与否。
因此，深入研究和了解基坑支护工程的定义、作用以及分类和常用方法，对于提升工程建设质量和保障工程安全具有重要意义。
本文将对基坑支护工程进行详细的探讨和剖析，以期为工程建设提供有益的参考和借鉴。
文章结构是写作过程中的框架，可以帮助读者更好地理解和组织文章内容。
本文的结构如下：1. 引言：1.1 概述：介绍基坑支护工程的背景和意义，引起读者的兴趣。
1.2 文章结构：本节，介绍本文的结构安排，明确每个部分的内容和目的。
1.3 目的：阐明本文撰写的目的和意义。
2. 正文：2.1 基坑支护工程的定义和作用：详细介绍基坑支护工程的定义、功能和重要性，包括保护工程的基坑稳定、防止水涌、保证施工安全等方面。
2.2 基坑支护工程的分类和常用方法：对基坑支护工程进行分类，根据实际情况讲解常用的基坑支护方法，例如土方支护、降水、爆破、土钉支护等，以及其原理和适用范围。
3. 结论：3.1 基坑支护工程在工程建设中的重要性：总结前文中介绍的基坑支护工程的作用和分类，强调其在工程建设中的重要性，并提出相关建议。
基坑工程勘察、支护及施工基础培训
一、基坑工程概述基坑工程概念及现状基坑工程是为保护基坑施工、地下结构的安全和周边环境不受损害而采取的支护、基坑土体加固、地下水控制、开挖等工程的总称，包括勘察、设计、施工、监测、试验等。
上海“莲花河畔景苑”在建楼房整体倒塌6月27日6时左右，上海闵行区“莲花河畔小区一栋在建13层住宅楼整体倒塌。
这是建国以来建筑业最令人恐怖的倒楼事件。
骇人听闻的上海倒楼事件令土木人蒙羞，开发商、承包商、监理工程师和负有监管职责的政府官员将被钉在土木建设史的耻辱柱上！导致基坑工程事故的主要原因如下:(1)设计理论不完善。
许多计算方法尚处于半经验阶段，理论计算结果尚不能很好反映工程实际情况。
(2)设计者概念不清、方案不当、计算漏项或错误。
(3)设计、施工人员经验不足。
实践表明，工程经验在决定基坑支护设计方案和确保施工安全中起着举足轻重的作用。
基坑工程特点：1.综合性强2.临时性和风险性大3.地区性4.环境条件要求严格一、基坑工程的内容基坑土方开挖的施工工艺一般有两种：放坡开挖(无支护开挖)和在支护体系保护下外挖(有支护开挖)。
前有既简单又经济，但需具备放坡开挖的条件，即基坑不太深而且基坑平面之外有足够的空间供放坡之用。
因此，在空旷地区或周围环境允许放坡而又能保证边坡稳定条件下应优先选用。
在城市中心建筑物稠密地区，往往不具备基坑放坡开挖的条件,此时就只能采用在支护结构保护下垂直或基本垂直进行开挖。
在有支护开挖的情况下，基坑工程一般包括下述内容：(1)基坑工程勘察；(2)基坑支护结构的设计和施工；(3)控制基坑地下水位；(4)基坑土方工程的开挖和运输；(5)基坑土方开挖过程中的工程监测；(6)基坑周围的环境保护。
边坡有危岩、孤石、崩塌体等不稳定的迹象时要先做妥善处理。
对软土土坡和极易风化的软质岩石边坡，开挖后应对坡脚、坡面采取喷浆、抹面、嵌补、砌石等保护措施，并作好坡顶、坡脚排水。
二、基坑支护结构的设计原则与方法基坑支护结构设计的原则为：(1)安全可靠：(2)经济合理：(3)便利施工：根据现行国家行业标准《建筑基坑支护技术规程》，基坑支护结构应采用分项系数表示的极限状态设计方法进行设计。
8种常见的基坑支护形式
8种常见的基坑支护形式基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
5.钻孔灌注桩钻孔灌注桩具有承载能力高、沉降小等特点。
钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。
优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小；墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。
8种常见的基坑支护形式
8种常见的基坑支护形式
1.土方开挖支护：在基坑开挖的同时，采用不同的支护措施对土壁进
行支护，如喷射混凝土、挡土墙等，以防止土壁坍塌。
2.桩基支护：在基坑边界或基坑内设置钢筋混凝土桩作为支护结构，
以增加土体的抗滑稳定性和抗坍塌能力。
3.墙体支护：在基坑边界或基坑内设置钢筋混凝土墙体，如临时挡墙、地下连续墙等，以承担土壤的水平力，保持土壁的稳定性。
4.土钉支护：通过在土壁前方设置锚杆，将其与土壤锚固，形成一个
整体结构，增加土壤抗拉强度，防止土壁坍塌。
5.板桩支护：在基坑内设置钢板桩或混凝土板桩，通过它们的连续排
列形成一道钢、混凝土墙，以支撑土壁。
6.土压平衡支护：通过控制基坑内外土体的水平力平衡，减少土体的
水平推力和垂直重力，以达到支护效果。
7.锚杆墙支护：使用锚杆在土壁前方进行钢筋混凝土墙体构筑，通过
锚固力传递，增加土壤的自重，从而保持土壤的稳定。
8.水平支撑法：在基坑边界设置水平支撑系统，如钢支撑或混凝土护
墙板，以抵抗土壁的水平推力，保持土壁的稳定。
这些支护形式通常是基于基坑的深度、土壤性质、周围环境以及施工
方法等因素而选择的，综合考虑后选择适当的支护形式能够确保基坑的安
全施工，并减少发生事故的概率。
基坑支护常见形式与计算
第二章 基坑支护结构计算
2.2 水土压力—分算
pak ( ak ua )k up )K p,i 2ci K p,i up
其中
u p whwp
式中：ua、up 分别为支护结构外侧、内侧计算点的水压力(KPa)
ak ac k, j
土钉墙
土钉墙结构
复合土钉墙
第一章 基坑支护常见形式 二 土钉墙结构
复合土钉墙是由土钉墙和止水帷幕、微型桩、预应力锚杆等组合形成的基 坑支护技术。适用于各种施工环境和多种地质条件的基坑支护。
土钉墙+止水帷幕+预应力锚杆组合
土钉墙+微型桩+预应力锚杆组合
土钉墙+止水帷幕+微型桩+预应力锚杆组合
第一章 基坑支护常见形式 三 支挡式结构
q0 均布附加荷载标准值(KPa)
第二章 基坑支护结构计算
2.3 地面荷载—条形基础（荷载）
d a / tan za d (3a b) / tan
k
p0b b 2a
za d a / tan或za d (3a b) / tan
k 0
p0 基础底面附加压力标准值(KPa) d、b 基础埋置深度、基础宽度(m)
井点降水 放坡开挖
地下水埋深较浅、基坑开挖较深可 能产生流砂、管涌、突涌等不良现 象时，可采用井点降水放坡开挖
第一章 基坑支护常见形式
2、 放坡开挖—坡度选择
查表法 适用条件：对开挖深度不大，基坑周围无较大荷载时。
坑壁土类型 软质岩石 碎石类土 粘性土
粉土
状态
微风化 中等风化
强风化 密实 中密 稍密 坚硬 硬塑 可塑 Sr< 0.5
Eak1
1 2
基坑支护方法
基坑支护方法基坑支护是指在土方开挖过程中，为防止基坑坍塌和保护周边建筑物安全而采取的一系列支护措施。
基坑支护的方法有很多种，根据基坑的深度、土质、周边环境等因素的不同，选择不同的支护方式是非常重要的。
下面将介绍一些常见的基坑支护方法。
首先，常见的基坑支护方法之一是土钉墙支护。
土钉墙是一种以预埋土钉为主体，再加上混凝土面板或钢板等材料构成的支护结构。
土钉墙支护具有施工周期短、成本低、适应性强等优点，适用于较浅的基坑支护。
其次，挡墙支护是一种常见的基坑支护方法。
挡墙支护是指在基坑周边设置混凝土挡墙或钢筋混凝土挡墙，以防止土方坍塌和保护周边建筑物安全。
挡墙支护适用于基坑较深、土质较松的情况，具有抗震性能好、施工周期短等优点。
另外，钢支撑是一种常用的基坑支护方法。
钢支撑是指在基坑内设置钢管或钢板支撑结构，以支撑土方和保护周边建筑物安全。
钢支撑具有承载力大、施工周期短、适应性强等优点，适用于基坑较深、土质较松的情况。
此外，土钢支护是一种综合性的基坑支护方法。
土钢支护是指在基坑周边设置土钢墙或土钢梁支护结构，以防止土方坍塌和保护周边建筑物安全。
土钢支护具有抗震性能好、适应性强等优点，适用于基坑较深、土质较松的情况。
最后，预应力锚杆支护是一种新型的基坑支护方法。
预应力锚杆支护是指在基坑周边设置预应力锚杆，通过预应力锚杆的张拉作用，达到支护土方和保护周边建筑物安全的目的。
预应力锚杆支护具有施工周期短、成本低、适应性强等优点，适用于基坑较深、土质较松的情况。
综上所述，基坑支护是土木工程中非常重要的一环，选择合适的支护方法对于保障施工安全和周边建筑物安全至关重要。
在实际工程中，需要根据基坑的具体情况和要求，选择合适的支护方法，并严格按照相关规范和标准进行施工，以确保基坑支护的有效性和安全性。
第六章基坑支护结构
第六章基坑支护结构大连理工大学郭颖教授上课课件第六章基坑支护结构主要内容第一节概述第二节支护结构上的土压力第三节水泥土墙支护结构设计第四节排桩、地下连续墙支护结构设计第五节土钉墙支护结构设计1大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述◆基坑(foundation pit)为了修建建筑物的基础或地下室、埋设市政工程的管道以及开发地下空间(地铁车站、地下商场)等所开挖的地面以下的坑.◆基坑支护结构为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境所采取的支挡、加固与保护措施.――复杂的系统工程：包括支护结构、土体加固、基坑降水、土方开挖和基坑监测。
2大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类挡土(挡水)――挡土(围护)结构支护结构组成支撑或拉锚――支锚结构 1.按挡土结构的刚度分类刚性支挡结构：刚度大，主要产生刚体位移重力式挡土墙，基坑工程中的水泥土挡墙；柔性支挡结构：有一定抗弯能力，以弹性变形为主板桩墙，地下连续墙，钻孔灌注桩柱列式挡土墙。
3 大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类2.按挡土结构的力平衡方式分类墙顶支撑墙背重力式悬臂式支锚式墙面墙基墙趾墙踵锚杆重力式4悬臂式支锚式大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类水平撑斜撑组合形式内：指基坑中间，明面内支撑外支撑水平撑常见内支撑型式斜撑大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类外：指基坑外部，暗地外支撑锚杆式锚定板式土钉式锚杆式锚定板式常见外支撑型式土钉式大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述二、基坑支护结构的形式◆无支护基坑没有支护措施，放坡开挖.――边坡稳定性与排水；◆有支护基坑桥梁：板桩墙、喷射混凝土护壁、混凝土围圈护壁――浅基础时；建筑：排桩、沉井、地下连续墙、土层锚杆。
常见基坑支护结构形式,结构图及实景图解说
常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。
这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。
2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。
3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。
4、基坑安全等级：三个安全等级。
一级基坑：（1）软土地区基坑开挖深度大于8M。
（2）支护结构作为主体结构的一部分。
（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。
三级基坑：开挖深度小于5M，且周围环境无特殊要求。
二级基坑：除一级和三级以外的基坑。
二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。
关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。
2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。
一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。
注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。
3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。
排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。
有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。
基坑支护类型简介及选型要点
基坑支护类型简介及选型要点（上篇）2020年4月一、各种基坑支护形式简介及适用范围1. 放坡开挖——放放坡开挖的指导思想是“放”，通过“撤军”，挖除部分土，放出的足够的边坡，实现“前方”（基坑内）的安全。
土方边坡一般用边坡坡度表示，不同的土质允许的边坡坡度也不同。
放坡开挖的优点是施工速度快，造价较低；缺点是开挖和回填土方均较大，坑边变形大。
软土地层中采用单级放坡开挖的基坑开挖深度不宜大于4m，采用多级放坡开挖的基坑开挖深度不宜大于7m。
适用条件：a. 基坑周边开阔，满足放坡条件；b. 基坑周边土体允许有较大位移；c. 开挖面以上一定范围内无地下水或己经降水处理。
不适用范围：a. 淤泥和流塑土层；b. 地下水高于开挖面或未降水处理。
图1 放坡开挖剖面示意图表1 各类土质放坡坡率允许值图2 荣域项目B4地块多级边坡2. 土钉墙——钉土钉墙通过打入“土军内部”一道道土钉，让前方的活跃好战分子有了后方的儿女情长的牵挂，自然不会玩命来犯了。
土钉墙是将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层，使之与土方边坡相结合的边坡加固型支护施工方法。
除了被加固的原位土体外，土钉墙由土钉、面层及必要的防排水系统组成。
土钉墙也可以与水泥土桩、微型桩及预应力锚杆组合形成的复合土钉墙。
土钉墙的优点：材料用量和工程量少，施工速度快，经济性好；施工设备轻便，操作方法简单；对场地土层的适应性强；结构轻巧，柔性大，有很好的延性。
土钉墙的缺点：要求锚杆能避开场地周边其他建筑的基础和管线；在松散砂土、软塑、流塑粘性土以及有丰富地下水源的情况下不能单独使用土钉支护，必须与其他的土体加固支护方法相结合；基坑变形大。
图3 土钉墙剖面示意图图4 荣域项目B3地块一级土钉支护适用条件：a.岩土条件较好；b. 基坑周边土体允许有较大位移；c. 己经降水处理或止水处理的岩土；d. 地下水位以上为粘土、粉质粘土、粉土和砂土；e. 开挖深度不宜大于12m。
深基坑工程概述（一）
深基坑⼯程概述（⼀）⼀、基坑⼯程设计原则前提：安全使⽤；保证：技术先进；⽬标：经济合理；持续发展：保护环境。
⼆、基坑侧壁安全等级划分原则《建筑基坑⽀护技术规程》根据基坑开挖深度、周边环境条件和⽀护结构破坏后果的严重程度，可分为三级。
⼀级：⽀护结构破坏、⼟体失稳或过⼤变型对基坑周边环境及地下结构施⼯影响很严重。
⼆级：⽀护结构破坏、⼟体失稳或过⼤变型对基坑周边环境及地下结构施⼯影响很⼀般。
三级：⽀护结构破坏、⼟体失稳或过⼤变型对基坑周边环境及地下结构施⼯影响很不严重。
三、基坑施⼯顺序基坑施⼯顺序分为：顺作法、逆作法；按照上部建筑与地下室是否同步施⼯，分为：全逆作法与半逆作法。
全逆作法：在地下结构施⼯同步进⾏上部结构施⼯。
上部结构施⼯层数根据桩基布置和承载⼒、地下结构状况、上部建筑荷载等确定。
半逆作法：地下结构与全逆作法相同，待地下结构完成后再施⼯上部主体结构。
四、主要⽀护形式介绍基坑⽀护主要形式为：1、放坡开挖；2、⼟钉墙；3、灌注桩+锚杆；4、钢板桩+锚杆；5、SMW⼯法桩+锚杆；6、钢管桩+锚杆；7、⾼压旋喷桩（单管、双管、三管）1、放坡开挖定义：放坡是指为了防⽌⼟壁塌⽅，确保施⼯安全，当挖⽅超过⼀定深度或填⽅超过⼀定⾼度时，其边沿应放出的⾜够的边坡。
使⽤范围：⾃然放坡的适⽤范围较⼩，局限于施⼯现场不受限制、基坑浅，周围条件⽆建筑物、管线、交通，坡顶⽆荷载或荷载⼩，对边坡坡顶位移要求不严格的⼯程适⽤。
基本要求：在软⼟基地中放坡开挖⼀般按照1：1.5~2坡率进⾏放坡；基坑开挖深⼀般为5m左右；若考虑⼈车⼈流情况，采⽤放坡开挖形式距离⽤地红线较远；坡顶外侧⼀倍基坑深度范围内，施⼯荷载不超过15kPa；开挖过程中遇到淤泥质⼟且其性状较差，应采⽤机械辅助⼈⼯插⼊杉⽊杆，杉⽊杆外堆放⼈⼯袋装⼟压护坡脚措施，杉⽊杆最⼩直径不应⼩于50mm，最⼤直径宜为100mm；杉⽊杆间距、排距等参数可根据边坡开挖情况调整。
基坑工程[全]
![基坑工程[全]](https://img.taocdn.com/s3/m/5ee4dde6185f312b3169a45177232f60dccce779.png)
基坑工程一、基坑工程简介为保证基坑施工、主体地下结构的安全和周围环境不受损害而采取的支护结构、降水和土方开挖与回填，包括勘察、设计、施工、监测和检测等，称为基坑工程。
1、基坑：为进行建筑物（构筑物）基础与地下室的施工所开挖的地面以下的空间。
（地下室、私下车库、地铁车站等）2、基坑工程：为保证基坑施工、主体地下结构的安全和周边环境不受损害而采取的支护结构、降水止水、土方开挖和回填等工程的简称。
包括勘察、设计、施工、监测等。
3、基坑侧壁：构成基坑周边土体主动变形的一侧。
4、基坑周边环境：基坑开挖影响范围内的建（构）筑物、道路、地下设施、地下管线、岩土体、地下水体等的简称。
包括：1）影响范围内的建筑物结构类型、层数、基础类型、埋深、基础荷载大小、上部结构现状。
2）基坑周边各类地下设施，如上下水、电缆煤气、污水、雨水、热力管线或管道等分布和性状。
3）基坑周边和邻近地区地表水和地下水汇流排泻情况、地下水管渗漏情况、对基坑开挖和支护的影响程度。
4）四周道路距离、车辆载重等。
5）相邻基础施工。
6）周边的边坡、河渠及其与基坑关系。
7）其他基坑堆载（包括临时材料、车辆、土体、住房等堆载）5、基坑支护：为保证基坑施工、主体地下结构的安全和周边环境安全，对基坑侧壁和周边环境采样的支挡、加固和保护措施。
6、排桩：以某种桩型按照队列式排列布置形成的基坑支护结构。
7、桩锚支护：排桩、圈梁、锚杆、腰梁、桩间护壁结构等组成的基坑支护结构。
8、水泥土墙：有水泥土桩相互搭接形成格珊、壁状等的重力式挡土结构。
9、地下连续墙：机械施工成槽，浇灌钢筋混凝土形成的地下墙体。
10、土钉支护：采用土钉加固的基坑侧壁土体与面层等一起组成的加固结构。
（包括：土钉、土钉范围内被加固土体、面层等三部分）11、土层锚杆：由设置于钻孔内、端部深入稳定土层中的钢筋、钢绞线与孔内注浆体组成的受拉杆体。
12、支撑体系：由围檀、支撑（或锚杆）、立柱等结构组成的用于支撑基坑侧壁的结构体系。
土木工程施工中的基坑支护
土木工程施工中的基坑支护基坑支护是土木工程中的一个重要环节，它是为了保证基坑在开挖过程中的稳定性和安全性而进行的一系列措施。
基坑支护通常分为初始支护和终极支护两个阶段。
初始支护是基坑开挖的第一道工序，目的是为了保护基坑四周的建筑物或构筑物，防止基坑开挖对其造成影响。
常见的初始支护方式有挡土墙、围护结构和沉井等。
挡土墙是最常用的初始支护方法之一，主要用于较小的基坑或是基坑周边场地条件较好的情况。
挡土墙通常采用混凝土墙、钢板桩或是组合桩等形式，根据基坑深度和土壤情况选择不同材料和形式。
挡土墙还可以分为钢板桩挡土墙和混凝土挡土墙，前者适用于较小深度的基坑，后者适用于较大深度的基坑。
围护结构是在较大基坑或土层较松软的情况下使用的初始支护方式。
较大基坑通常采用钢筋混凝土桩墙或钢支撑体系来作为围护结构，使得基坑的四周保持稳定。
而在土层较松软的情况下，常常会使用连续墙或连续桩作为围护结构，增加土体的稳定性。
沉井是一种常见的基坑支护方式，适用于在有地下水存在的基坑开挖中。
沉井通过在基坑四周钻井，并注入泥浆，使得基坑周围的土体形成一定的支撑力，防止基坑塌方和水土流失。
沉井通常采用反循环泥浆法或平衡泥浆法，在地下水位较高的情况下尤为有效。
基坑加固是在基坑开挖完成后，为了增加基坑的稳定性而采取的措施。
常见的基坑加固方式有加固地下水位、加固土体和加固边坡等。
加固地下水位通常采用降低地下水位的方法，减少地下水对土体稳定性的影响。
加固土体主要通过在土体中注入水泥或者其他固化材料，提高土体的强度和稳定性。
加固边坡则是通过斜坡防护结构或者护坡工程来确保基坑边坡的稳定。
基坑排水是为了减少基坑内的地下水压力，保障基坑在使用期间的稳定性。
常见的基坑排水方式有泵站排水、井点排水和压滤点排水等。
泵站排水是通过设置泵站，将基坑内的地下水抽出，以降低基坑内的地下水位。
井点排水和压滤点排水则是通过在地下水位较高的区域设置抽水井或压滤点，以降低地下水位和地下水压力。
8种常见的基坑支护形式
8种常见的基坑支护形式基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
5.钻孔灌注桩钻孔灌注桩具有承载能力高、沉降小等特点。
钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。
优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小；墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。
