装配式住宅设计-叠合板-1204资料讲解
装配式建筑结构中的叠合板施工技术分析
第3卷第3期2021年3月智能建筑与工程机械Intelligent Building and Construction MachineryVol.3No.3Mar2021智能建筑与设计施工装配式建瞬构中的叠合板施工技术分析翟石峰(北部战区海军保障部直属保障队，山东青岛266000)摘要：社会经济的发展及城市化进程的推进，极大地促进了建筑工程的进步，尤其是装配式建筑结构，在提高施工效率的同时满足绿色、节能的要求。
基于此•，本文对装配式建筑结构中较为常见的叠合板施工技术优势、要点和应用进行分析,以期促进装配式建筑结构施工技术的普及与应用。
关键词：装配式建筑；叠合板施工技术；支撑体系中图分类号：TU756文献标识码：A文章编号：2096-6903(2021)03-0025-030引言随着国家对绿色建筑、节能减排施工技术重视程度的加深，装配式建筑结构的应用范围越发广泛。
叠合板施工技术作为此类建筑结构中最为常见的技术之一，通过合理使用该际能够为施工现场环境、建筑质量提供保障。
1装配式建筑结构中叠合板施工技术的优势装配式建筑结构本就具有极强的环保意义，而叠合板施工技术的使用能够进一步保证建筑现场及周边环境的良好性能，降低施工成本，缩短施工周期。
其优势主要体现在:第一，叠合板施工技术的使用能够通过提高施工效率的方式缩短施工周期，并降低施工成本。
在装配式建筑结构施工过程中，所需的叠合板基本在供应厂商处已经完成了规格等基础项目的施工，无需在施工现场对其进行处理，直接拼装使用即可，有效提高了施工效率。
而传统工序的省略能够有效避免在施工现场开展模板和支撑等工作，进而有效降低施工现场的成本支出，同时,工作量的减少使得所需工人数量一同降低，为此，人力成本也会得到有效缩减，进一步降低工程成本[1]o 第二，技术整体较为简单，能够为建筑工程质量以及施工现场周边环境提供保障。
不同于以往传统的混凝土浇筑以及钢筋绑扎等施工作业，装配式建筑结构中的叠合板施工技术整体操作较为简单，在实际施工过程中不易出现质量问题。
装配式住宅设计-叠合板ppt课件
细部构造—桁架钢筋1
桁架钢筋由上弦杆、腹杆和下弦 杆组成。
桁架钢筋的作用：①骨架作用， 相当于钢结构加劲肋。②使叠合 板下部预制部分与上部现浇部分 更有效的粘合起来，相当于钢结 构栓钉的作用。③叠合面抗剪。
20
细部构造—桁架钢筋2
桁架钢筋距板边不应大于 300mm，间距不宜大于 600mm。
接缝。 桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
4
双向叠合板-组成单元
板块1 接缝 板块2
叠合板由预制底板、现浇面层和接缝 组成，如右侧板块即为由两块叠合板 和一条现浇接缝组成的一块双向板
5
双向叠合板-样式
6
双向叠合板-支撑
目前常见的住宅预制叠合板均为 有支撑体系的
叠合板施工采用轮扣式脚手架作 为支撑系统，根据实际开间大小 间采用1200mm及900mm穿插布 置，脚手架步距1200，上放 10*10木方作为主龙骨。
节能、环保
……双向板可由多个板块及接缝组成
2
装配式剪力墙设计所用图集、规范
1.《装配式混凝土结构技术规程JGJ1-2014》 2. 《15J939-1 装配式混凝土结构住宅建筑设计示例（剪力墙结构）》 3. 《15G368-1 预制钢筋混凝土阳台板、空调板及女儿墙》 4. 《15G367-1 预制钢筋混凝土板式楼梯》 5. 《15G366-1 桁架钢筋混凝土叠合板(60mm厚底板) 》 6. 《15G365-2 预制混凝土剪力墙内墙板》 7. 《15G365-1 预制混凝土剪力墙外墙板》 8. 《15G310-2 装配式混凝土连接节点构造》 9. 《15G310-1 装配式混凝土连接节点构造 》 10. 《15G107-1 装配式混凝土结构表示方法及示例（剪力墙结构）》

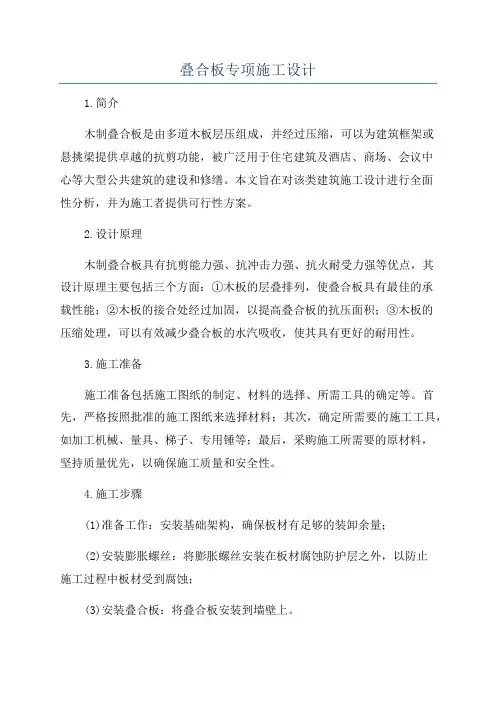

叠合板专项施工设计
叠合板专项施工设计
1.简介
木制叠合板是由多道木板层压组成，并经过压缩，可以为建筑框架或
悬挑梁提供卓越的抗剪功能，被广泛用于住宅建筑及酒店、商场、会议中
心等大型公共建筑的建设和修缮。
本文旨在对该类建筑施工设计进行全面
性分析，并为施工者提供可行性方案。
2.设计原理
木制叠合板具有抗剪能力强、抗冲击力强、抗火耐受力强等优点，其
设计原理主要包括三个方面：①木板的层叠排列，使叠合板具有最佳的承
载性能；②木板的接合处经过加固，以提高叠合板的抗压面积；③木板的
压缩处理，可以有效减少叠合板的水汽吸收，使其具有更好的耐用性。
3.施工准备
施工准备包括施工图纸的制定、材料的选择、所需工具的确定等。
首先，严格按照批准的施工图纸来选择材料；其次，确定所需要的施工工具，如加工机械、量具、梯子、专用锤等；最后，采购施工所需要的原材料，
坚持质量优先，以确保施工质量和安全性。
4.施工步骤
(1)准备工作：安装基础架构，确保板材有足够的装卸余量；
(2)安装膨胀螺丝：将膨胀螺丝安装在板材腐蚀防护层之外，以防止
施工过程中板材受到腐蚀；
(3)安装叠合板：将叠合板安装到墙壁上。
浅析装配式建筑预制叠合板施工技术
浅析装配式建筑预制叠合板施工技术摘要：随着我国经济的飞速发展，在建混凝土结构工程越来越多，人们的需求也逐年增加，施工企业的竞争也愈演愈烈。
因此，为解决上述问题和施工现场脏、乱、差等问题，实现节能环保等，新型的施工技术成为建筑行业的发展趋势。
将装配式叠合板应用于混凝土结构中，可以实现局部装配式，为全装配式混凝土结构的发展和推广应用做铺垫，具有明显的经济效益和社会效益。
关键词：装配式建筑；预制叠合板；施工技术引言在装配式建筑中应用叠合板施工技术时，叠合板制作、叠合板运输、叠合板吊装、支撑体系设计和上层混凝土浇筑是其极其重要的工作内容。
相关工作人员需要对其进行合理优化，确保能够有效提升整体工程施工质量，推进我国现代建筑行业的进一步发展，使其满足现代社会经济建设对建筑行业提出的更高要求。
1使用叠合板的优点1.1预制构件设计对于构件而言，不管是何种部位的构件都有要满足施工要求，同时精准度要有保证。
构件的尺寸、规格要相统一，在制造环节中要使用相应的材质，其形态和外观要达到生产标准，确保在施工过程中能够起到稳固作用。
1.2预制构件生产及运输按照施工计划合理配置构件的尺寸与数量，从而形成完善的采购计划，保证资源的有效供应。
在构件制造开始前，要按照施工具体安排与构件的需求确定制造时间和制造产量，确保其材料供应满足施工的进度需求，在制造、配送过程中要形成完整的链条，保证施工进度的稳步推进。
1.3构件吊装顺序化整体分析构件使用情况，选择对应的设计图，并按照先远后进的方针，在开始塔吊工作前，科学安排其顺序，确定塔吊环节的有序进行，降低错误率，提高操作效率。
1.4质量通病少外墙压制通过三层夹压的形式展开，确保较高的保温性能。
面砖的操作要坚持高标准、严要求，且其拼接和加工要达到相应的标准，避免在后期出现渗水、开裂等现象，确保施工的精确度，实现资源的有效利用。
1.5提高劳动效率过去的施工形式不仅耗时耗力，而且难以确保其外观的可塑性，质量更是无法保证。
装配式住宅项目中叠合楼板设计技术浅析
装配式住宅项目中叠合楼板设计技术浅析作者：全启信来源：《世界家苑》2017年第06期摘要：当前国家大力推广预制装配式住宅体系，装配式住宅较传统现浇住宅施工的特点是质量好、施工速度快、绿色环保。
本文结合某保障房项目中装配式的设计经验，重点阐述装配式住宅水平构件中预制桁架钢筋混凝土叠合楼板（以下简称叠合板）的设计技术。
常见装配式住宅中应用的预制水平构件主要包括：预制叠合板、预制楼梯、预制阳台板、预制空调板和预制梁等。
此种类型构件采用预制装配式较传统现浇构件有着巨大的优势，除了更好把控构件质量外，可减少大量的模具支护和钢筋绑扎等现场施工工序，大幅度提高施工速度，减少现场施工的环境污染。
本项目建筑户型设计前期已经充分融入装配式理念及技术，因此给后期结构设计带来极大的便捷，主要表现在拆分设计后预制叠合板标准化程度高、规格型号少，充分体现了预制装配式的优势。
关键词：装配式住宅项目；叠合楼板；设计技术1叠合楼板施工工艺流程叠合楼板施工工艺包括施工准备，定位放线等内容，施工前，需要编制专项施工方案，相关操作人员必须为经过专业培训的产业工人，并且要有技术交底。
现场操作需要施工机械以及多人的配合作业。
每个工序的施工质量直接关乎下道工序作业的开展，需要保证施工质量。
叠合楼板施工工艺流程分为以下十步，具体描述如下：1施工准备：清理施工层地面，检查预留洞口部位的覆盖防护，检查支撑材料规格、辅助材料。
检查叠合板构件编号及质量。
2定位放线：进行支撑布置轴线测量放线，标记叠合板底板支撑的位置；进行施工层叠合板板底标高及水平位置线的标记。
3安装底板支撑：底板支撑系统可选用碗扣式、扣件式、承插式脚手架体系，采用独立钢支撑、门式脚手架等工具式脚手架。
本工程选用独立钢支撑体系脚手架。
将带有可调装置的独立钢支撑安放在位置标处，设置三角稳定架，架设工具梁托座，安装工具梁，安装支撑构件间连接件等稳固措施。
4调整底座支撑高度：根据板底标高线，微调节支撑的支设高度，使得工具梁的顶面达到设计位置，并保持支撑顶部位置在平面内。

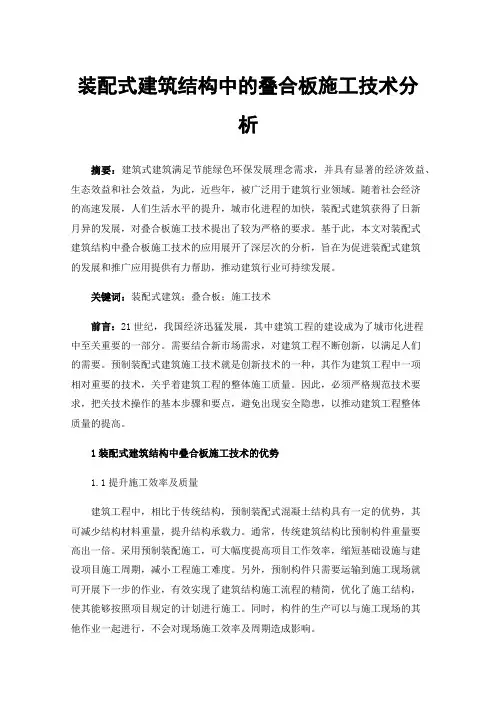

装配式建筑结构中的叠合板施工技术分析
装配式建筑结构中的叠合板施工技术分析摘要：建筑式建筑满足节能绿色环保发展理念需求，并具有显著的经济效益、生态效益和社会效益，为此，近些年，被广泛用于建筑行业领域。
随着社会经济的高速发展，人们生活水平的提升，城市化进程的加快，装配式建筑获得了日新月异的发展，对叠合板施工技术提出了较为严格的要求。
基于此，本文对装配式建筑结构中叠合板施工技术的应用展开了深层次的分析，旨在为促进装配式建筑的发展和推广应用提供有力帮助，推动建筑行业可持续发展。
关键词：装配式建筑；叠合板；施工技术前言：21世纪，我国经济迅猛发展，其中建筑工程的建设成为了城市化进程中至关重要的一部分。
需要结合新市场需求，对建筑工程不断创新，以满足人们的需要。
预制装配式建筑施工技术就是创新技术的一种，其作为建筑工程中一项相对重要的技术，关乎着建筑工程的整体施工质量。
因此，必须严格规范技术要求，把关技术操作的基本步骤和要点，避免出现安全隐患，以推动建筑工程整体质量的提高。
1装配式建筑结构中叠合板施工技术的优势1.1提升施工效率及质量建筑工程中，相比于传统结构，预制装配式混凝土结构具有一定的优势，其可减少结构材料重量，提升结构承载力。
通常，传统建筑结构比预制构件重量要高出一倍。
采用预制装配施工，可大幅度提高项目工作效率，缩短基础设施与建设项目施工周期，减小工程施工难度。
另外，预制构件只需要运输到施工现场就可开展下一步的作业，有效实现了建筑结构施工流程的精简，优化了施工结构，使其能够按照项目规定的计划进行施工。
同时，构件的生产可以与施工现场的其他作业一起进行，不会对现场施工效率及周期造成影响。
1.2降低施工对周围环境的污染过去，建筑施工会对周围环境造成严重污染，如水源污染、噪声污染和大气污染等。
目前，预制构件施工技术的应用可最大限度的规避上述污染问题的发生，因为建筑构件均由工厂预先制作吗，施工现场仅需进行安装工作，进而大大缩短了施工时间，减小了噪音污染。
装配式住宅设计-叠合板-20171204
设计计算5
设计预制叠合板时，最好以双向板为主，先确定接缝位置，用一条或几条接缝 将整块板分成若干预制板块，如下图： 用一个接缝把一块双向板均匀分隔 成两个板块。 因为只有一条接缝，因此上下两个 板块均为边板。 注意楼板上线盒/开洞位置不同，因 此编号和详图均应该区分开。 分别绘制上下两块预制底板的配筋 详图。
……双向板可由多个板块及接缝组成
装配式剪力墙设计所用图集、规范
1.《装配式混凝土结构技术规程JGJ1-2014》 2. 《15J939-1 装配式混凝土结构住宅建筑设计示例（剪力墙结构）》 3. 《15G368-1 预制钢筋混凝土阳台板、空调板及女儿墙》 4. 《15G367-1 预制钢筋混凝土板式楼梯》 5. 《15G366-1 桁架钢筋混凝土叠合板(60mm厚底板) 》 6. 《15G365-2 预制混凝土剪力墙内墙板》 7. 《15G365-1 预制混凝土剪力墙外墙板》 8. 《15G310-2 装配式混凝土连接节点构造》 9. 《15G310-1 装配式混凝土连接节点构造 》 10. 《15G107-1 装配式混凝土结构表示方法及示例（剪力墙结构）》
双向叠合板-表达方法
标志跨度、标志宽度
以DBS1-67-3619-11-A板模板图为例（板块1）
标志跨度=90+3470+90=3650mm 标志宽度=115+1850+185=2150mm
正确编号应为3621
符号含义
C—粗糙面 M—模板面 图中：桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
细部构造—吊钩1
确定吊点位置可参照15G366-1第67-80页的规定设置吊点的位置。 根据板的跨度和宽度合理设计吊点的位置。
叠合板支撑体系讲解学习
叠合板支撑体系青建集团股份公司施工方案韩洼社区农民经济适用房项目叠合板支撑体系施工方案批准：审核：编制：青建集团股份公司2014年06月目次第一章编制依据 (1)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) (1)《建筑结构荷载规范》(GB 50009-2012) (1)《建筑结构设计规范》(GB 50010-2010) (1)《建筑施工安全检查评分标准》(JGJ59-2011) (1)《建筑施工高处作业安全技术规范》(JGJ80-2011) (1)《建筑地基基础设计规范》GB50007-2011 (1)《钢结构设计规范》GB50017-2003 (1)《混凝土结构设计规范》GB50010-2015 (1)《建筑施工手册》第五版 (1)韩洼社区农民经济适用房项目施工图纸 (1)第二章工程概况 (1)2.1工程信息 (1)韩洼社区农民经济适用房工程位于青岛市城阳区定园路南侧，双万路西侧。
工程总建筑面积15969M2,包括三个单体。
其中，1#楼为网点，地下一层，地上二层，建筑高度7.55M。
2#、3#楼为住宅地上十一层（带阁楼），建筑高度分别为35.10M,36.10M。
建设单位：棘洪滩街道韩洼社区居民委员会，设计单位：青岛市建筑设计研究院，监理单位：青岛恒生源建设监理有限公司。
(1)2.2施工特点及难点 (1)第三章施工组织 (1)3.1施工准备 (1)3.1.1施工机具准备 (1)3.1.2技术准备 (1)3.1.3劳力安排 (2)3.2搭设顺序 (2)第四章保证措施 (3)4.1质量保证措施 (3)4.2安全保证措施 (3)4.3技术要求 (3)第五章相关计算书 (4)第一章编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑结构荷载规范》(GB 50009-2012)《建筑结构设计规范》(GB 50010-2010)《建筑施工安全检查评分标准》(JGJ59-2011)《建筑施工高处作业安全技术规范》(JGJ80-2011)《建筑地基基础设计规范》GB50007-2011《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2015《建筑施工手册》第五版韩洼社区农民经济适用房项目施工图纸第二章工程概况2.1工程信息韩洼社区农民经济适用房工程位于青岛市城阳区定园路南侧，双万路西侧。
装配式住宅设计-叠合板精选PPT
21
细部构造—连接节点1
若为预制墙板，则叠合板 与墙之间连接节点处由类 似“圈梁”的现浇混凝土 带。
22
细部构造—连接节点2
若墙厚为200mm，图集上 要求底部预制板还应伸入 支座10mm。
因此，此处连接节点构造 图集和叠合板图集细部上 有出入。
23
细部构造—吊钩1
确定吊点位置可参照15G366-1第67-80页的规定设置吊点的位置。
节能、环保
……双向板可由多个板块及接缝组成
2
装配式剪力墙设计所用图集、规范
1.《装配式混凝土结构技术规程JGJ1-2014》 2. 《15J939-1 装配式混凝土结构住宅建筑设计示例（剪力墙结构）》 3. 《15G368-1 预制钢筋混凝土阳台板、空调板及女儿墙》 4. 《15G367-1 预制钢筋混凝土板式楼梯》 5. 《15G366-1 桁架钢筋混凝土叠合板(60mm厚底板) 》 6. 《15G365-2 预制混凝土剪力墙内墙板》 7. 《15G365-1 预制混凝土剪力墙外墙板》 8. 《15G310-2 装配式混凝土连接节点构造》 9. 《15G310-1 装配式混凝土连接节点构造 》 10. 《15G107-1 装配式混凝土结构表示方法及示例（剪力墙结构）》
式接缝。 桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
4
双向叠合板-组成单元
板块1 接缝 板块2
叠合板由预制底板、现浇面层和接缝 组成，如右侧板块即为由两块叠合板 和一条现浇接缝组成的一块双向板
5
双向叠合板-样式
6
双向叠合板-支撑
目前常见的住宅预制叠合板均为 有支撑体系的
叠合板施工采用轮扣式脚手架作 为支撑系统，根据实际开间大小 间采用1200mm及900mm穿插布 置，脚手架步距1200，上放 10*10木方作为主龙骨。
装配式预制结构设计-叠合板设计
2
计
双向板可按单向板设计
算
方
增加预制率
法
接缝简单
现场施工方便、快速 对施工质量要求高
3
楼
楼板跨度与板厚之比，钢筋混凝土单向板不大于30；双向板
板
不大于40
厚
度
叠合板的预制板厚度不宜小于60mm ，后浇混凝土叠合
确
层厚度不应小于60mm
定
当叠合板的预制板采用空心板时，板端空腔应封堵
跨度大于3m 的叠合板，宜采用前架钢筋混凝土叠合板
跨度大于6m 的叠合板，宜采用预应力混凝土预制板
板厚大于180mm 的叠合板，宜采用泪凝士空心板。
4
楼
分离式接缝
板
整体式接缝
接
无接缝
缝
类
型
5
板端支座
单
板侧支座
向
接缝钢筋
板
钢
筋
布
置
要
求
6
双
后浇带宽度
向
接缝钢筋
板
钢
筋
布
置
要
求
7
叠
合
面
构
粗糙面
造 措
设置桁架钢筋:增加楼板整体刚度和水平界面抗剪性能
施
装配式预制PC结构设计
第4章 施工图设计阶段
叠合板设计
墨渊老师
目录
1. 叠合板适用范围 2. 计算方法 3. 楼板厚度确定 4. 叠合板接缝类型 5. 单向板钢筋布置要求 6.双向板钢筋布置要求 7.叠合面构造措施 8.金宇湖畔叠合板设计及绘图
1
叠
合
板
适
• 装配整体式结构的楼盖宜采用叠合楼盖。结构转换层、平面
浅谈装配式建筑--叠合板的施工
浅谈装配式建筑--叠合板的施工摘要：建筑市场竞争日益激烈，传统的管理方式作业模式难以保证企业的长久成长、科学发展，市场经济的发展一日千里，企业在市场经济的大潮中如逆水行舟，不进则退。
企业在竞争中要想占据优势地位，出路只有一条，那就是拥有自身的核心竞争力，提升管理水平，实现管理创新。
不断积极与行业一流企业对标，发展规模化装配式建筑，提高预制化程度，来降低现场安全风险。
装配式建筑陕西省已经从推广转变成以文件要求项目报建时必须达到一定的装配率。
本文利用泾渭项目装配式建筑--叠合板的施工进行探索。
关键词：装配式建筑；叠合板；吊装引言：装配式建筑属于新型产业，近几年才被国家推广，现属于摸索阶段。
现一般叠合板安装为施工现场将对吊装叠合板时外伸钢筋有影响的暗柱箍筋、水平梯子筋、水平定位筋及梁上主筋全部取出，待叠合板吊装就位后再恢复原状。
但本项目梁上部主筋较多且直径大，如果梁钢筋不能一次性排布好，再加上梁端的弯锚，后期梁上部钢筋很难穿过，梁钢筋绑扎十分困难，效率低下，本次，通过与设计院、业主、监理及叠合板生产厂家，对将叠合板预留锚固筋放置在梁上层架立筋上，再采用φ12制作U型箍筋与叠合板锚固在一起，开口方向插入梁里，U型箍内沿主筋方向放置两根与主筋同型号钢筋将叠合板与梁连成一个整体的方案讨论，得到设计院认可。
圆满解决了本项目105生产厂房主要建筑结构形式为混凝土框架结构，轴线长117.00m，总宽60.00m，占地面积7020㎡，建筑高度12.950m。
其中生产部分为钢结构，辅助用房部分为地上一层，局部二层、三层，一、二、三层楼板采用单层叠合板。
106原料库房为钢筋混凝土框架结构，地上二层，原料库房轴线长117.00m，总宽45.00m，占地面积5265㎡，建筑高度12.950m，结构形式为钢筋混凝土框架结构，基础部分为独立基础，主体部分为钢筋砼框架柱、梁、现浇，楼板采用桁架钢筋混凝土叠合板(见下图）。
一、根据图纸进行叠合板的二次深化设计二、叠合板的加工要求1、预制底板的上表面需设置粗糙面，粗糙面的凹凸深度不应小于4mm，粗糙面的面积不宜小于结合面的80%。
装配式住宅预制叠合板施工技术
装配式住宅预制叠合板施工技术浙江省建工集团有限责任公司摘要：随着我国建筑业的快速发展，装配式建筑越来越受到重视，特别是预制叠合板这种新型的建筑材料。
作为一种新型的建筑材料，预制叠合板不仅可以减少施工对环境造成的污染，还可以有效提高施工效率。
另外，预制叠合板具有良好的抗震性能，由于其独特的结构形式，可以有效延长房屋的使用寿命。
因此，预制叠合板在我国建筑行业中得到了广泛应用。
为了保证预制叠合板施工质量，需要进行合理的控制和管理。
根据目前我国预制叠合板施工技术和现场管理的实际情况，本文总结了几点预制叠合板厂预制叠合楼板施工技术应用过程中需要注意的问题，希望可以为相关工作人员提供参考。
关键词：装配式；预支叠合板；施工技术引言：装配式建筑是指在工厂制作好房屋的所有构件，然后运到施工现场，直接安装而成的建筑。
装配式住宅施工技术在住宅建设中的应用具有提高工程建设质量、加快建设速度、降低成本费用、提高工效等优点，同时还可以有效改善当前我国建筑施工所存在的污染问题和安全问题，具有良好的社会效益和经济效益。
随着我国建筑行业的迅速发展，对于装配式住宅预制叠合板施工技术也有了更高的要求，对其施工技术进行优化和改进已经成为当前建筑施工行业发展中急需解决的问题。
1.装配式住宅预制叠合板施工特点装配式住宅预制叠合板是指在施工现场，在建筑主体结构施工完毕后，将其构件预制件放置于工厂中，然后采用运输设备将其运至施工现场，然后再通过吊装设备进行吊装，最后再与相应的装修工程进行衔接，从而形成整体的建筑结构。
与传统的混凝土楼板相比，装配式住宅预制叠合板具有以下优点：一是生产速度快、节约了时间、成本费用低；二是采用预制技术可以有效缩短工期；三是构件运输和吊装更加方便，能够减少现场施工带来的干扰；四是避免了现场浇筑所带来的不均匀沉降问题；五是可以有效提高施工效率、保证施工质量；六是有利于环境保护、降低对建筑材料的需求。
2.装配式住宅预制叠合板施工工艺从施工工艺上来说，装配式住宅预制叠合板施工技术主要包括四个部分，即模板的安装、钢筋的绑扎、混凝土的浇筑以及混凝土的养护。
装配式住宅中叠合板的专项设计技术应用分析
第5期（总第241期）工程应用■装配式住宅中叠合板的专项设计技术应用分析石晓航（北京蓝图工程设计有限公司福州分公司，福建福州350002）摘要近年来装配式建筑结构作为新型建筑技术手段广受重视和不断发展,叠合板专项设计技术是装配式住宅设计的关键技术之一。
介绍了装配式住宅中叠合板的主要设计技术和不足，从叠合板的平面拆分设计、叠合板的节点构造设计、叠合板的加工图设计等方面，阐述了装配式住宅叠合板设计技术的应用。
关键词装配式建筑;住宅体系；叠合板;专项设计技术随着节能环保型社会发展理念的进一步推广，传统住宅建设所存在建筑结构资源浪费、效率低下等施工设计问题,亟需得到转型升级。
在此情形下,装配式建筑结构作为新型建筑技术广受重视。
当前，装配式住宅建筑结构具有更高的工业化程度，施工质量更好控制，施工周期较短,这些优势特点推动住宅建筑行业朝着集约化方向发展，在一定程度上推动建筑行业的转型升级，也更加符合建设资源节约型、环境友好型社会的生态发展理念。
与此同时，装配式住宅设计施工需要较强的专业知识，若是对于装配式建筑中的各种材料搭配设计不合理，将会影响住宅使用周期和建设质量。
对于装配式住宅中叠合板的专项设计技术研究，能够设计出性能、结构更加优异的叠合板材料，以满足不同设计标准、功能装配式住宅的安全性、经济性、环保性要求。
1装配式住宅中叠合板的专项设计技术的发展现状1.1装配式住宅中叠合板的主要设计技术在装配式住宅结构体系中，楼板模块是整个建筑设计的重要受力构件，具有承受荷载、传递荷载的作用。
一般情况下，装配式住宅中常用的楼板构件有装配式楼板、现浇板和装配整体式楼板（叠合板）3种类型。
这3种楼板类型的建设优势和特点各有不同，如装配式楼板整体抗震性能不佳，而现浇板虽然抗震性能较好，但是其需要现场大面积浇筑,整体施工工程量大,不适应装配式住宅建设设计要求。
叠合板是由预制底板和后浇层叠合而成,既包括装配式楼板性能,又拥有现浇板的性能优势，近年来已经被广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要受力方向
设计计算3
此图为将两个板块放样回原平面， 图中可知，次要受力方向下铁钢筋 在两个板块接缝（JF）处搭接，使 得下铁受力钢筋形成整体，此时双 向板受力为我们熟悉的正常双向板。
北京地标对接缝处下铁钢筋搭接要 求更为严格。
设计计算4
每个板块详图均应附表，需要标出①板块标号 ②预制板长度和宽度。 ③每根钢筋的直径和根数，尺寸，末端样式
节能、环保
……双向板可由多个板块及接缝组成
装配式剪力墙设计所用图集、规范
1.《装配式混凝土结构技术规程JGJ1-2014》 2. 《15J939-1 装配式混凝土结构住宅建筑设计示
例（剪力墙结构）》 3. 《15G368-1 预制钢筋混凝土阳台板、空调板
及女儿墙》 4. 《15G367-1 预制钢筋混凝土板式楼梯》 5. 《15G366-1 桁架钢筋混凝土叠合板(60mm厚底
双向叠合板-组成单元
板块1 接缝 板块2
叠合板由预制底板、现浇面层和接缝 组成，如右侧板块即为由两块叠合板 和一条现浇接缝组成的一块双向板
双向叠合板-样式
双向叠合板-支撑
目前常见的住宅预制叠合板均为 有支撑体系的
叠合板施工采用轮扣式脚手架作 为支撑系统，根据实际开间大小 间采用1200mm及900mm穿插布 置，脚手架步距1200，上放 10*10木方作为主龙骨。
板) 》 6. 《15G365-2 预制混凝土剪力墙内墙板》 7. 《15G365-1 预制混凝土剪力墙外墙板》
双向叠合板-适用条件
《装配式混凝土结构技术规程JGJ1-2014》中要求 6.6.2：叠合板预制板厚度不宜小于60mm，后浇混凝土叠合层厚度 不应小于60mm（常规做法60+70=130mm）。 板跨度控制在6m以内，大于6m宜采用预应力混凝土板。 双向叠合板要求：①四边支承 ②板块长宽比不大于3 ③采用整体 式接缝。 桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
细部构造—桁架钢筋1
桁架钢筋由上弦杆、腹杆和下弦 杆组成。
桁架钢筋的作用：①骨架作用， 相当于钢结构加劲肋。②使叠合 板下部预制部分与上部现浇部分 更有效的粘合起来，相当于钢结 构栓钉的作用。③叠合面抗剪。
细部构造—桁架钢筋2
桁架钢筋距板边不应大于 300mm，间距不宜大于 600mm。
预制板详图中的钢筋习惯用按 实际比例尺寸的双线表示。
设计计算5
设计预制叠合板时，最好以双向板为主，先确定接缝位置，用一条或几条接缝 将整块板分成若干预制板块，如下图：
用一个接缝把一块双向板均匀分隔 成两个板块。
因为只有一条接缝，因此上下两个 板块均为边板。
注意楼板上线盒/开洞位置不同，因 此编号和详图均应该区分开。
分别绘制上下两块预制底预制墙板，则叠合板 与墙之间连接节点处由类 似“圈梁”的现浇混凝土 带。
细部构造—连接节点2
若墙厚为200mm，图集上 要求底部预制板还应伸入 支座10mm。
因此，此处连接节点构造 图集和叠合板图集细部上 有出入。
细部构造—吊钩1
确定吊点位置可参照15G366-1第67-80页的规定设置吊点的位置。 根据板的跨度和宽度合理设计吊点的位置。
设计计算6
分别绘制两块预制底板的配筋详图，如下图：
设计计算7
如遇较大板块，如建筑条件允许，可用现浇梁将大板块分隔层合理的双向板如 下图：
较大板块或单向板，建筑 条件允许有条件加梁时， 可用现浇梁将板分隔成合 理的双向板。
双向叠合板要求：①四边 支承 ②板块长宽比不大 于3
双向叠合板板跨度控制在 6m以内，大于6m宜采用 预应力混凝土板。
装配式剪力墙结构设计 —双向叠合板
结构一组 2017.12
关于装配式住宅
国务院办公厅关于大力发展装配式建筑的指导意见国办发〔2016〕 71号
坚持标准化设计、工厂化生产、装配化施工、一体化装修、信息化 管理、智能化应用，提高技术水平和工程质量，促进建筑产业转型 升级。
京津冀、长三角、珠三角三大城市群为重点推进地区，常住人口超 过300万的其他城市为积极推进地区，其余城市为鼓励推进地区，因 地制宜发展装配式混凝土结构、钢结构和现代木结构等装配式建筑。 力争用10年左右的时间，使装配式建筑占新建建筑面积的比例达到 30%。
图中，钢筋①为板跨度方向下铁 次 钢筋（主要受力方向钢筋），锚 要 入两端支座。 受 钢筋②为双向板次要受力方向钢 力 筋，钢筋②一端锚入支座，另一 方 端伸入接缝，通过与另一板块同 向 方向下铁钢筋互锚，形成双向板
次要受力方向的连续下铁钢筋。
钢筋④为板边构造加强钢筋，根 据图集要求，加强筋距板边 25mm。
叠合板详图
叠合板详图由模板图、配筋图和两方向剖面图组成。
才
叠合板构造
接缝处为现浇，叠合板通过接缝，使得多块叠合 板形成一个整体双向板块。 由图中可知，预制底板伸入支座10mm，钢筋伸 入90mm直至支座中线。
北京地标对接缝钢筋构造 要求更为严格（下铁弯折 深入上部现浇层锚固）
设计计算1
因为双向叠合板受理原理与现浇双向板几乎一致，因此板的计算方式还 是按常规的方法，但应注意：
细部构造—吊钩2
吊环定位应绘制在模板图上。 板底各种线盒，预留洞也应有详细定位
细部构造—吊钩2
吊环详图可参照上图。
预制空调板和阳台板
空调板、阳台板图集。 设计原理同双向叠合
双向叠合板-表达方法
标志跨度、标志宽度
以DBS1-67-3619-11-A板模板图为例（板块1）
标志跨度=90+3470+90=3650mm 标志宽度=115+1850+185=2150mm
正确编号应为3621
符号含义
C—粗糙面 M—模板面 图中：桁架钢筋距板边不应大于300mm，间距不宜大于600mm。
①板厚按叠合板厚度设计60+70=130mm ②注意双向板的边界条件 以一栋镜像关系的楼层为例，左侧表示叠合板布置，右侧表示现浇层
（上铁）配筋。
设计计算2
板的 作用
承受竖向荷载 传递水平力
楼板的正弯矩由位于叠合楼板底板处的下铁承担，在设计双向板时，应明确主要受 力方向和次要受力方向，以一个板块为例：
