hypermesh精华笔记总结
hypermesh学习笔记
F 合适窗口大小D display窗口H help文件F2 deletepanelF12 auto mesh panel F10 elem checkpanelF5 mask panel F6 element editpanelCtrl+鼠标左键旋转Ctrl+鼠标滑轮滑动缩放Ctrl+鼠标滑轮画线缩放画线部分Ctrl+鼠标右键平移F11 quick edit panel Ctrl+F2 取图片保存到F9 line edit panel R rotation 窗口F4 distance panel可以寻找圆心W windows窗口G Global panel O Option panelShfit+F1……新窗口Shfit+F11 operation窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth对网格平顺化Shifit+F3 检查自由边,合并结点鼠标中键确认按纽Shot cut合抱之木,生于毫末;九层之台,起于累土;千里之行,始于足下。
不耻下问一hypermesh网格划分⑴单元体的划分1.1梁单元该怎么划分?Replace可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用surface offset 得到近似的中面线条抽中线:Geom中的lines下选择offset,依次点lines点要选线段,依次选中两条线,然后Creat.建立梁单元:1进入hypermesh-1D-HyperBeam,选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面)。
然后create。
在弹出的界面上,选择你要修改的参数,然后关掉并保存。
然后return.2 新建property,然后create(或者选择要更新的prop),名称为beam,在card image 中选择PBAR,然后选择material,然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh,选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2,property选择beam(上步所建的property).然后选择mesh。
hypermesh技巧总结
有限元仿真经验技巧总结1. 装配体接触面之间如何使节点对齐?法一:通过实体切割,产生对齐的实体轮廓线,划分网格时自动对齐。
法二:两实体通过布尔运算合并,然后切割划分网格。
法三:各自划分网格,然后节点合并( equivalence ),然后分离( detach )。
法四:投影 project法五:两实体接触表面网格若不对齐,可以通过选取它们的面网格来进行节点对齐。
2. 如何删除重复的单元?首先,把重复单元节点合并;然后, tool/check elems/duplicates,save failed ;最后, delete/elems, 选择 retrieve , 即可删除重复单元。
3. 切割实体划分实体单元时,如何保证每一块都是可映射的,即可划分的?最好是保证实体每个面只有边界线,面内无其他切割实体边界线。
其次是只有一个面内有边界线。
4. 如何快速创建节点?按住鼠标左键在边界线拖动,直至边界线变亮时松开,点击就出现节点。
5. 如何镜像实体或单元?Tool/reflect, 选中实体或单元, duplicate , 镜像平面, OK.6. 对于较规则的实体,快速生成六面体单元的方法有哪些?1)对于较规则的方形体,可以在其中一面上 automesh ,然后直接 solidmap/one volume 划分。
或者由二维面网格 linear drag 生成。
2)对于可旋转的规则环形体,确定其中一面二维网格,然后 spin 。
3)对一般的六面体,需要先确定的相对面的面网格,要保证数量一致,然后通过 linear solid.7. 对于分散对称的载荷施加区域,如风机轮毂上的载荷,塔筒截面上的载荷,怎么加载简单有效?创建中心质点 Mass21 ,赋予其很小的质量,适用静力加载、小变形,不考虑转动惯量。
然后把中心质点和受力区域节点,建立柔性连接 rbe3 ,可以传递力和力矩,耦合六个自由度。
对于实体单元之间建立刚性连接 CERIG, 如螺栓与螺母之间的绑定接触,所有节点不产生相对位移,只产生刚体运动,只需耦合 3 个平动自由度,适用小变形。
hypermesh使用笔记
hypermesh使用笔记(1)英文版hypermesh无法识别中文,打开文件时,途径不能中有中文,否则打不开文件。
(2)Aspect ratio 不是单元格最长边与其高之比,而是单元格最长边与最短边之比,不知道在moldflow中能不能及格?(3)用check elems 确实可以改变不及格单元格的颜色,使之变成红色。
把右下方的standard变为assign plot。
(4)Save failed 后,用mask 显示。
在mask里,选elem,点击elem,选retrieve;再点击elem,选reverse,然后mask,就只显示failed elems。
(5)在永久菜单里,用Geom: off隐藏掉几何边,这样在用mask显示失败单元格(failed elems)后,就只显示failed elems了。
(6)在hypermesh里,用spline,ruled,drag,line drag,skin,spin等也能生成网格。
(7)在Tool版面,用scale可以复制圆。
(8)用distance可以确定圆心。
(9)用hypermesh画网格的步骤:A.导入模型:在file里,用import按格式把几何模型导入到hypermesh里。
B.前处理:在Geom版面,用geom cleanup,defeature,surface edit前处理几何边,删除、增加孔洞,填充、删除面等。
C.用collector创建集(collector),再把不同类型的面organize进不同的集里,以便于区分。
D.划分网格:必须用Automesh一个面一个面地画网格;每画完一个面后,得用check elems检查网格质量;用edges查找自由边,合并重复节点。
E.用不同的elem size画相连的面时,得注意相连处节点是否重合,画不同面时同一条边上的节点数是否相等,要求相等。
用edges 合并重复节点。
F.在尖角处,用delete删除不合格单元格,再用replace合并节点,在2D版面,用edit element生成或者分裂单元格。

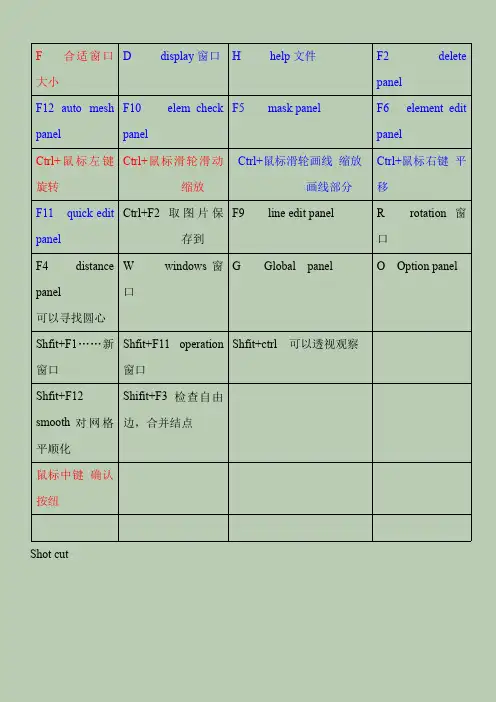

HyperMesh学习笔记
Contact surface 的添加
1 先用 contact surfs,建立接触面
2 再用 interfaces 建立接触面对,group.
3 建立接触面特性 property.
接触面 Group 上可以设立特性,把 Group 中 edit card 选中后。将 Property Option 下的
窗口
窗口
Shfit+F12
Shifit+F3 检查自由
smooth 对 网 格 边,合并结点
平顺化
鼠标中键 确认
按纽
Shot cut
合抱之木,生于毫末;九层之台,起于累土;千里之行,始于足下。
一 hypermesh 网格划分
不耻下问
⑴单元体的划分
1.1 梁单元该怎么划分? Replace 可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用 surface offset 得到近似的中面 线条抽中线:Geom 中的 lines 下选择 offset,依次点 lines 点要选线段,依次选中两条
Property Type 改成 Property id,然后在上面的 CONTACT 中的 PID 选项选择要赋给的
Property.注意 Property 可以建立静摩擦。
接触面组添加过程
步骤 1 在某 component 上建立接触面
在 hypermesh 下的 Analysis—contactsurfs
1D-connectors: Bolt 螺栓约束 在 Radioss-tools-component-table 下查看 component 的相关参数。
Contact surface:
合抱之木,生于毫末;九层之台,起于累土;千里之行,始于足下。

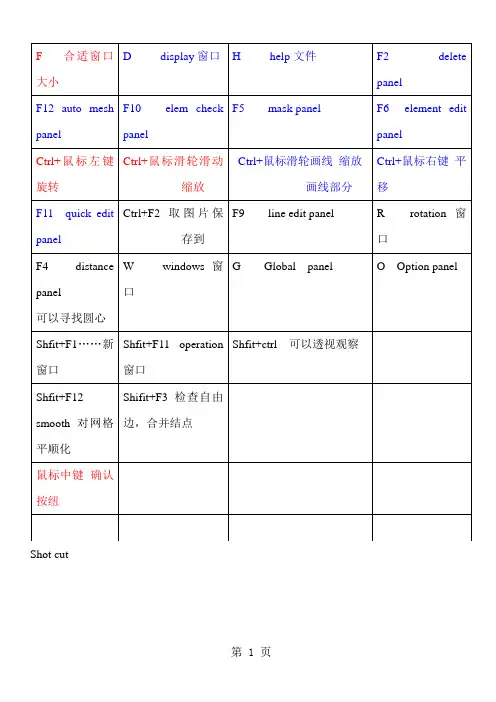

hypermesh学习笔记共52页
Shot cut第 1 页一hypermesh网格划分⑴单元体的划分1.1梁单元该怎么划分?Replace可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用surface offset 得到近似的中面线条抽中线:Geom中的lines下选择offset,依次点lines点要选线段,依次选中两条线,然后Creat.建立梁单元:1进入hypermesh-1D-HyperBeam,选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面)。
然后create。
在弹出的界面上,选择你要修改的参数,然后关掉并保存。
然后return.2 新建property,然后create(或者选择要更新的prop),名称为beam,在card image 中选择PBAR,然后选择material,然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh,选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2,property 选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了,用类似方法可以建立其他梁单元,据说bar单元可以承受轴向,弯曲的力,rod的只能承受拉压的力,beam可以承受各方向的力。
1.2 2D面单元的划分:利用2D- automesh划分网格(快捷键F12),所有2D都可以用这个进行划分网格。
(目前我只会用size and bias panel)1.3 3D四面体的划分:利用3D-tetramesh划分四面体网格,一般做普通的网格划分这个就够用了。
hypermesh精华笔记总结
hypermesh精华笔记总结1.如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度(注意单位一般输入9800),N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外,如果要添加重力,那么材料属性里RHO一定要填写,这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边,可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格,按照自由边的定义,在这个面的外围没有其他的面与之相连,所有会产生自由边。
这个自由边不能去掉,而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数5.为模态分析设置频率分析方法的card 是EIGRL其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
8.频率载荷表collector type->loadcols->....->card image->TABLED1例如:TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz,幅值为1的载荷9.创建随频率变化的动态载荷loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)10.Card Image是你在创建一个新的组的时候,通过Card Image 赋予这个组里面的单元一些属性.具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
hypermesh学习笔记
一、CAD模型导入.stp格式二、几何模型清理合并自由边(红色的线)---缝合:步骤:1.设置全局几何清理误差0.01A按O键进入options面板B选择modeling子面板C在cleaning tol=栏中键入0.01,设置全局几何清理误差,即曲面间隙小于0.01时方可进行缝合D return返回主菜单2. 用equivalence 工具一次性合并所有自由边A geometry----edit----edge----equivalence-----equiv free edges only------surfs》》all----点击右边equivalence,红色自由边被合并成了绿色。
3. 用toggle工具逐一合并自由边A 在edit edge 面板中选择toggle子面板B 在cleanup tol= 栏中键入0.1C 选择红色的自由边,变成绿色,表明这对自由边已经被合并。
三、三维单元网格划分1、用V olume Tetra Mesher方法直接对几何体进行四面体网格划分a 使用等边三角形对创建四面体网格注释:第二步在图中选择一个面b 使用直角三角形创建四面体网格c 沿曲面创建含有更多单元的四面体(在曲率比较大的地方网格比较细)d 在小特征区域创建具有更多单元的四面体网格2、用Standard Tetra Mesher方法直接对几何体进行四面体网格划分a 用S tandard Tetra Mesher划分四面体网格的前期准备(有面网格)由2D画好面网格。
b 进行三维体网格划分3、六面体和五面体网格划分的一般方法a.将正方形偏移拉伸,完成体的六面体网格划分注释:3选择要画正方形的表面注释:12选择刚才建立的平面网格b、用旋转的方式使面网格拉成体网格建立旋转的中心点按F4,进入distance面板注释:2选择三个点,用以确定创建的旋转中心将建立的面网格,以某一中心进行旋转,形成体网格。
注释:4选择要进行旋转的面网格6 选择刚才建立的旋转中心c、把体的两头的面网格建好,再通过从一个面到另一个面得扫描,完成体网格的建立建立面网格将两个面对好,进行扫面注释:3.4分别选择体两边已经建好的面网格5.6选择一对对应的单元上的三个点3、用Solid Map技术创建六面体网格Solid Map面板通过拉伸已经存在的2D有限元网格,并将这个被拉伸的2D有限元网格映射到一个由几何元素定义的实体中,从而形成一个三维体积来创建实体网格。
hypermesh笔记
Hypermesh笔记1.如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度(注意单位一般输入9800),N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外,如果要添加重力,那么材料属性里RHO一定要填写,这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边,可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格,按照自由边的定义,在这个面的外围没有其他的面与之相连,所有会产生自由边。
这个自由边不能去掉,而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
N R:{ Db7z:h4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数!L&f x"Y_3T%\5.为模态分析设置频率分析方法的card 是EIGRL:[nL`H6S%h&n'O3W#d n其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
1d Q o4y F2s"S C L#J-a6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
D H:Q&v Z)V7N8.频率载荷表collector type->loadcols->....->card image->TABLED1例如:TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz,幅值为1的载荷9.创建随频率变化的动态载荷s X.k N h Y+|loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)-U;E A Oc 10.Card Image是你在创建一个新的组的时候,通过Card Image赋予这个组里面的单元一些属性.6R O*k{+R;X具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
Hypermesh知识总结
Hypermesh知识总结1.如何从体单元提取面单元TOOL->faces->find faces2.在Hypermesh中使用OptiStruct求解器的重力、离心力、旋转惯性力施加方法在HyperMesh中采用定义loadcols组件(colletors)的方式定义重力、离心力以及惯性力。
(1)重力重力的施加方式在的card image中选择GRAV,然后create/edit,在CID中输入重力参考的坐标系,在G 中输入重力加速度,在N1、N2、N3中输入重力方向向量在重力参考坐标系中的单位分量,然后返回即可。
(2)离心力离心力的施加方式在的card image中选择RFROCE,然后create/edit,在G中输入旋转中所在节点编号,在CID中输入离心力所参考的坐标系,在A中输入旋转速度,在N1、N2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量,返回即可创建离心力;如果需要定义旋转惯性力,在RACC 中输入旋转加速度即可,二者可以同时创建,也可单独创建。
如果在一个结构分析中,需要同时考虑结构自身的重力和外界施加的外载荷,那么可以建立重力load collector,但是外部载荷的load collector怎么建立?是同时建立在重力的loadcollector中吗?如果是,那边有一个十分混淆的问题:在你建立重力的load collector的时候,你选择了GRAV卡片,那么你凡是建立的该重力load collector之中的力都带有GRAV卡片属性,这显然是不对的。
但是,如果你重新建立一个新的load collecotr,然后把外部载荷建立在其中,那么就有重力和外部载荷两个load collectors,但是在你建立subcase的时候你只能选择一个load collector,那么你无论选择哪一个都必将失去另外一个,这就与我们的本意相矛盾了,我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的,这个时候应该怎么办?怎么获得结构同时在自身重力和外部载荷作用下的变形和应力方法1:工况组合;使用"LOAD"卡片叠加重力载荷和其他载荷;创建一个load collector;card image选LOAD;点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目;然后在上面L1,L2,L3....选中你要组合的项,前面的s1,s2,s3,,,,是载荷组合时候的权重系数。
Hypermesh的一些总结
Hypermesh总结—入门一1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。
7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。
Hypermesh技巧总结上传by baximu
本总结中针对HM8.0及10.0版本!1. 删除重复面的快捷方法,先F5-Mask掉一个,然后F2- Delete掉其余所有的面。
很快捷!2. ,红色区域表示缺面,应该补上。
可以用Geom——quick edit——Filler surface。
如果不成功,可以用spline等命令构造面。
3. 选取面的最简单方法就是选取组成表面的边缘线。
如果几个面共同拥有一个边,可以选取其中的任何一条,然后单击并移动鼠标,所选表面会变为高亮,当所选表面改变颜色后释放鼠标。
4. 6mm以内不重要的工艺孔,可以予以删除。
5. 用spline命令构造面时,有时提示不能成功,可以尝试关闭keep tangency选项。
另外,spline仅对封闭的区域划分网格,因此没必要对超出区域的线进行拆分。
6. 网格大小的决定:根据计算的目的,以及计算的时间确定。
强度计算对于网格的质量要求最高,如果模型小、型面简单的话,尽量划分小网格。
比如画碰撞网格,10mm单元尺寸,大于4mm的圆角都不能忽略。
7. 快速在圆心处产生临时节点并获取圆弧半径信息的方法:用F4,进入后,选取,按住鼠标左键,滑移到圆弧上,则圆弧高亮显示,可以松开鼠标,然后在圆弧上随便点取3个点,(这三个点并不是事先存在的节点),然后点击circle center,则在圆心处产生一临时节点,同时可以量取半径,如图所示:8. 在某一命令界面下快速获取帮助:直接按H即可。
如在quick edit界面下,想获取该命令的帮助,如图。
直接在键盘敲击H,则可进入该命令帮助。
9. 投影是投影节点,而不是硬点。
要区分几何和模型。
这种点可以投影,这种点不属于line不属于surface的。
是自由的point。
这里的投影就是把点挪走。
10. 单元质量检查的途径:可以用F10,然后逐项点击,即可知道哪些单元有哪些问题;或用2D页的QualityIndex进行检查。
另宏命令菜单如下图:或者11. 单元格质量修改的工具12. Geom/Mesh宏菜单13. QA宏命令14. 通常根据经验,单元尺寸设定的依据应当是在模型尺寸最窄的地方分布两到三个四面体单元。
Hypermesh知识总结
Hyperm esh知识总结1.如何从体单元提取面单元TOOL->faces->find faces2.在Hyper mesh中使用Opt iStru ct求解器的重力、离心力、旋转惯性力施加方法在Hyper Mesh中采用定义l oadco ls组件(collet ors)的方式定义重力、离心力以及惯性力。
(1)重力重力的施加方式在的ca rd image中选择GRA V,然后crea te/edit,在CID中输入重力参考的坐标系,在G 中输入重力加速度,在N1、N2、N3中输入重力方向向量在重力参考坐标系中的单位分量,然后返回即可。
(2)离心力离心力的施加方式在的c ard image中选择RFR OCE,然后crea te/edit,在G中输入旋转中所在节点编号,在CID中输入离心力所参考的坐标系,在A中输入旋转速度,在N1、N2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量,返回即可创建离心力;如果需要定义旋转惯性力,在RACC中输入旋转加速度即可,二者可以同时创建,也可单独创建。
如果在一个结构分析中,需要同时考虑结构自身的重力和外界施加的外载荷,那么可以建立重力loa d collec tor,但是外部载荷的load collec tor怎么建立?是同时建立在重力的lo adcollec tor中吗?如果是,那边有一个十分混淆的问题:在你建立重力的load collec tor的时候,你选择了GR AV 卡片,那么你凡是建立的该重力load collec tor之中的力都带有GRAV卡片属性,这显然是不对的。
但是,如果你重新建立一个新的loadcollec otr,然后把外部载荷建立在其中,那么就有重力和外部载荷两个loa d collec tors,但是在你建立subca se的时候你只能选择一个load collec tor,那么你无论选择哪一个都必将失去另外一个,这就与我们的本意相矛盾了,我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的,这个时候应该怎么办?怎么获得结构同时在自身重力和外部载荷作用下的变形和应力?方法1:工况组合;使用"LOAD"卡片叠加重力载荷和其他载荷;创建一个lo ad collec tor;card image选LOAD;点击crea te/edit;把下面的lo ad_nu m_set改成你所要组合的载荷的数目;然后在上面L1,L2,L3....选中你要组合的项,前面的s1,s2,s3,,,,是载荷组合时候的权重系数。
Hypermesh使用技巧总结
Hypermesh使用技巧总结1、hypermesh划分的网格其中一部分单元的节点连接顺序是顺时针的,导致计算不能进行,请问大侠如何在hypermesh中改变节点连接的顺序呢?谢谢!if is shell element, reverse the element normal!if 1-D element, you will need to recreat it2、面上网格分不同的comp划分,但划分后所有网格并不是连续的,只有同一个comp的网格连续,和临近的comp相邻的网格不连续,就是存在重叠的单元边和结点,如何合并为连续的单元(1)Tool ->edges 下找出并合并面单元的自由边和找出并删除重节点(2)Tool ->faces 下找出并合并体单元的自由面和找出并删除重节点3、hypermesh中如何将网格节点移动到指定的线或者面上。
project.4、偶很想知道OI mesh定义是什么,和普通的mesh有什么区别普通mesh的网格经过clean up 或QI 调整后就跟QI mesh划分的网格效果差不多,QI的具体参数可以自行设定。
QI主要目的是为了节省时间,QI就是Quality Index——质量导引HM最强调的就是网格质量的概念,有限元计算的精度取决于网格质量,再好的求解器如果网格质量不好,计算的精度也不会好。
5、hypermesh中,我想提取一个面的线,映射到另外的面上,然后用那个线来分面,该怎么做呢?如果是几何面,但是没有你需要的边界线的话,你可以在几何面上已有的边界线上create nodes,然后利用这些nodes --〉lines /create,建立你需要的线,再project;或者最简单的办法,选择surf edit/line from surf edge如果是网格面,你可以geom/fea->surface,再project,或者直接project nodes,利用nodes可以直接划分面6、我的模型画出六面体单元了,但是是8节点的,想变成20节点的,怎么变?我用的是solidmap 功能生成六面体单元的?1D or 2D or 3D下面的order change7、直接在已分网的体表面上,create elements through nodes,这个要在哪个菜单实现?我找不着edit/element中不是有个create吗?那就是通过node建单元8、对灰线构成的区域划分2D网格,网格后发现灰线变成了红线,是怎么回事呢?对计算结果有影响么?灰色的是lines,至于为什么画完网格后会变成红色,是因为生成了surface,surface的自由边会由红色来表示。
hypermesh笔记及hyperworks笔记-副本
Hyper works 学习笔记hewaixingyunShot cut 一hypermesh 网格划分⑪单元体的划分1.1梁单元该怎么划分?Replace 可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用surface offset 得到近似的中面线条抽中线:Geom 中的lines 下选择offset,依次点lines 点要选线段,依次选中两条线,然后Creat. 建立梁单元:1进入hypermesh-1D-HyperBeam ,选择standard seaction 。
在standard section library 下选HYPER BEAM 在standard section type 下选择solid circle(或者选择其它你需要的梁截面)。
然后create 。
在弹出的界面上,选择你要修改的参数,然后关掉并保存。
然后return. 2 新建property,然后create (或者选择要更新的prop ),名称为beam,在card image 中选择PBAR,然后选择material ,然后create.再return. 3 将你需要划分的component 设为Make Current,在1D-line mesh ,选择要mesh 的lines,选择element size,选择为选择为segment is whole line,在element config:中选择中选择bar2,property 选择beam(上步所建的property).然后选择mesh 。
现在可以欣赏你的beam 单元了,用类似方法可以建立其他梁单元,据说bar 单元可以承受轴向,弯曲的力,rod 的只能承受拉压的力,beam 可以承受各方向的力。
1.2 2D 面单元的划分:利用2D- automesh 划分网格(快捷键F12),所有2D 都可以用这个进行划分网格。
(目前我只会用size and bias panel )1.3 3D 四面体的划分:利用3D-tetramesh 划分四面体网格,一般做普通的网格划分这个就够用了。
hypermesh学习笔记
Shot cut一hypermesh网格划分⑴单元体的划分1.1梁单元该怎么划分?Replace可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用surface offset 得到近似的中面线条抽中线:Geom中的lines下选择offset,依次点lines点要选线段,依次选中两条线,然后Creat.建立梁单元:1进入hypermesh-1D-HyperBeam,选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面)。
然后create。
在弹出的界面上,选择你要修改的参数,然后关掉并保存。
然后return.2 新建property,然后create(或者选择要更新的prop),名称为beam,在card image 中选择PBAR,然后选择material,然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh,选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2,property 选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了,用类似方法可以建立其他梁单元,据说bar单元可以承受轴向,弯曲的力,rod的只能承受拉压的力,beam可以承受各方向的力。
1.2 2D面单元的划分:利用2D- automesh划分网格(快捷键F12),所有2D都可以用这个进行划分网格。
(目前我只会用size and bias panel)1.3 3D四面体的划分:利用3D-tetramesh划分四面体网格,一般做普通的网格划分这个就够用了。
hypermesh学习笔记
hypermesh学习笔记Shot cut⼀hypermesh⽹格划分⑴单元体的划分1.1梁单元该怎么划分?Replace可以进⾏单元结点合并,对于⼀些⽆法抽取中⾯的⼏何体,可以采⽤surface offset 得到近似的中⾯线条抽中线:Geom中的lines下选择offset,依次点lines点要选线段,依次选中两条线,然后Creat.建⽴梁单元:1进⼊hypermesh-1D-HyperBeam,选择standard seaction。
在standard section library下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截⾯)。
然后create。
在弹出的界⾯上,选择你要修改的参数,然后关掉并保存。
然后return.2 新建property,然后create(或者选择要更新的prop),名称为beam,在card image中选择PBAR,然后选择material,然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh,选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2,property选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了,⽤类似⽅法可以建⽴其他梁单元,据说bar单元可以承受轴向,弯曲的⼒,rod 的只能承受拉压的⼒,beam可以承受各⽅向的⼒。
1.2 2D⾯单元的划分:利⽤2D- automesh划分⽹格(快捷键F12),所有2D都可以⽤这个进⾏划分⽹格。
(⽬前我只会⽤size and bias panel)1.3 3D四⾯体的划分:利⽤3D-tetramesh划分四⾯体⽹格,⼀般做普通的⽹格划分这个就够⽤了。
hypermesh学习笔记
Shot cut一hypermesh网格划分⑴单元体的划分1.1梁单元该怎么划分?Replace可以进行单元结点合并,对于一些无法抽取中面的几何体,可以采用surface offset 得到近似的中面线条抽中线:Geom中的lines下选择offset,依次点lines点要选线段,依次选中两条线,然后Creat.建立梁单元:1进入hypermesh-1D-HyperBeam,选择standard seaction。
在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面)。
然后create。
在弹出的界面上,选择你要修改的参数,然后关掉并保存。
然后return.2 新建property,然后create(或者选择要更新的prop),名称为beam,在card image 中选择PBAR,然后选择material,然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh,选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2,property 选择beam(上步所建的property).然后选择mesh。
现在可以欣赏你的beam单元了,用类似方法可以建立其他梁单元,据说bar单元可以承受轴向,弯曲的力,rod的只能承受拉压的力,beam可以承受各方向的力。
1.2 2D面单元的划分:利用2D- automesh划分网格(快捷键F12),所有2D都可以用这个进行划分网格。
(目前我只会用size and bias panel)1.3 3D四面体的划分:利用3D-tetramesh划分四面体网格,一般做普通的网格划分这个就够用了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度(注意单位一般输入9800),N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外,如果要添加重力,那么材料属性里RHO一定要填写,这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边,可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格,按照自由边的定义,在这个面的外围没有其他的面与之相连,所有会产生自由边。
这个自由边不能去掉,而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数5.为模态分析设置频率分析方法的card 是EIGRL其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
8.频率载荷表collector type->loadcols->....->card image->TABLED1例如:TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz,幅值为1的载荷9.创建随频率变化的动态载荷loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)10.Card Image是你在创建一个新的组的时候,通过Card Image赋予这个组里面的单元一些属性.具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
如果选abaqus, card image指定这个组里面的单元是solidsection 还是shellsection还是rigid body或者其什么的。
总之,你要对你所用的求解器的关键字比较熟,才能更好的使用HyperMesh做前处理.11.瞬态载荷cardTLOAD112.模态分析关键步骤:1. 创建一个load collector, card image选择EIGRL(LANCZOS方法)。
2. 创建subcase,type为normal modes, method选中刚才创建的load collector。
3. 在control cards的sol选择nomal modes,param中选择autospec, 如果想生成op2文件,把post也选上4. 导出成bdf文件,启动nastran进行分析。
12.模态分析关键步骤:1. 创建一个load collector, card image选择EIGRL(LANCZOS方法)。
2. 创建subcase,type为normal modes, method选中刚才创建的load collector。
3. 在control cards的sol选择nomal modes,param中选择autospec, 如果想生成op2文件,把post也选上4. 导出成bdf文件,启动nastran进行分析。
13.template和profile(即在hw8.0里选择preferences,然后选择user profiles)是不同的。
14.hw8.0划好网格模型如何导入到ansys将template设置成ansys:file->load->template将user profile设置成optistruct.先将网格划好。
划完网格后,将user profiles设置成ansys创建单元材料属性:记得要选择creat/edit,然后在card image里选择要设置的密度,exx,nuo 等。
将component更新一下退回到geom,选择et types选择跟ansys对应的单元类型。
最后export15.其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。
这个思路一定要记住,不要上来就想在原结构上分网,初学者往往是这个问题。
16.圆柱相贯是比较难划分的,但是也还是有技巧的。
首先因为模型时对称的,所以一定要把最基本的部分找出来,拆分成1/4,1/2模型,这样才能更好的观察交接面的位置,以及相交情形。
这一点不仅对圆柱划分有用,对于其他的模型,只要是对称的一定要分开。
画好之后用reflect。
这样一是方便画网格,二是保证模型的准确。
画图一定要在相交处将模型分开,就是说找出几个图形共同拥有的点,线,面。
这是相当重要的。
然后在这些地方将整个模型分开。
如图所示,还有一些地方没有标出。
找出点,线是为了模型拆分,找出面是为了划网格。
因为模型是两两相交,所以一定可以找出两个图形所共有的面,找出之后才能开始画网格。
文章中有承上启下的句子或段落,模型中也有承上启下面。
只有找出这样的面,你才能画,否则你是画不出的。
共享的面都是承上启下,承前启后的,这样找出之后,才可以衔接两个圆柱的节点。
用solid map就可以实现了。
当然可能有些图的共享面并没有图示中的明显,这就要自己做了。
画网格要先画交接的部分,这样才能很容易的保证节点的连续。
此外,要画网格,就一定要找出两两共享的面。
这个面可能没有,这就要自己做出来。
因为两个形体相交,肯定会有交线,把这些交线找出来,面就做的差不多了。
很多时候需要自己添加一些线条的。
17.并不是节点越多越好,高密度的网格能带来计算精度的提高,但是采用适当的单元类型才是最重要的18.Hypermesh是一个通用的前处理器,可以适应不同的求解器的需要。
可以中途更换其他模板,但是不建议这样做, 因为不同求解器对于单元类型, 载荷,以及材料的定义相差比较大,没法自动把所有的东西一一对应的给你转换过去.通常情况下,中途切换模板,意味着除了节点和单元保留外(载荷有时候可以转换过去),其他的东西,譬如单元类型,接触,材料等,几乎全部都要重新定义.19.选择nodes是有个by setsby……是采用什么方式进行选择set是集合1.如果一些节点/单元需要反复选用,可以选中后放到一个set中,以后要用的时候随时可取,省得每次重复选择。
2.个人习惯,我通常把要约束的节点先放到一个set中,施加约束的时候by set3.在创建Cerig的时候,把所有的slave node放到一个set中备用。
4.以ANSYS为例,有一些特殊的操作,在hypermesh中不好处理,需要在ansys中处理。
但是,hm导出的有限元模型导入到ansys后,没有几何,如果想选择某些节点或单元进行操作,将会非常地困难,尤其是结构复杂的时候。
5如果事先定义好了set,在ansys中,会自动转变为ANSYS中同名字的component,这样选择对象的操作起来就方便多了。
20.ansys中设置加载方式是通过KBC关键字.你在hypermesh里面设置KBC就可以了在control card里面找.21.2D网格没问题,3D网格也没问题吗?2D里网格没问题了,solid map后,3D的网格不一定没问题,这要分两种情况:a.如果就一个简单体,那肯定没问题;b.但复杂体就不行,比方说如果你在划一个复杂的体,一般你会切成很多块,每一块都是一个体,每一个体的2D网格没问题,但他们连在一起3D网格可能就有问题,可能存在缝隙,所以在你做复杂体的时候在solid mappanel下每划一个体的网格都要点下这个面板右边的按扭eqvilance,这样就能保证体没问题。
22.组合多个载荷(8.0版本)创建一个load collector;card image选LOAD;点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目;s一般默认为1,s1(1)也填1.S1,S2为放大倍数dload最好是同类型的载荷23.设置初始速度的card:invelb24.创建table的时候,txt的值要按照(x,y)的顺序,一个值接着一个值输入。
25.理论上模型的固有频率应该是无穷阶的,由于简化成有限单元组成的模型,其固有频率的数量应该等于节点自由度之和减去约束自由度之和。
一般前几阶固有频率最重要,求解的精度也比较高。
求解的阶数大到一定程度就没有意义了,因为根本算不准,也没有必要考虑。
固有频率显示的是模型自身的特性,了解它可以用来分析模型的振动响应,优化模型或激振频率,避免共振。
每一阶次的固有频率都会对应一个模态振型,理论上无穷多的固有频率就对应有无穷多的振型.如果其中某些相邻阶次的固有频率对应的振型是一样的话,那么就很可能产生自振.如果一个零件的某阶频率和接触的其它零件的某阶频率接近,振型相似,那么就很可能形成共振.这些就是模态分析所关心的结果26.三角形单元为什么精度差三角形单元的形函数是简单的线性插值函数, 导致三角形单元是常应变/应力单元.也就是说,每一个三角形单元内部,应力,应变处处相等, 所以,三角形的计算精度是很粗糙的.27.对于瞬态分析,必须将复数形式的阻尼阵转化为实数,因此就要通过一般简化将结构阻尼转化为对应的粘性阻尼。
结构阻尼是在物理坐标系下而模态阻尼应该是在模态坐标系下的。
在直接频率响应分析中需要输入结构阻尼系数,模态阻尼系数用于模态频响。
W3实际上是一个圆频率瞬太响应分析的时候会将结构阻尼转化为粘性阻尼W3对应总体结构阻尼的转换W4对应单元结构阻尼的转换例如:某激励在某段时间内的频率为250Hz则W3=2*3.14*250=1570w=2πf模态阻尼系数好像一般1%-5%吧实际中需要测试得到,如果只是一般的计算,1%-5%足够了。
28.如何判断结果材料力学等理论的东西要多考虑一下,和计算结果对比。
另外,不确定的时候可以改变单元网格密度等多算几个模型,相互验证。
29.删除临时节点的方法shift+f2或者先在preferences切换成hypermesh,然后在geom下面有一个temp nodes。
