实验四 一阶RC电路过渡过程的研究

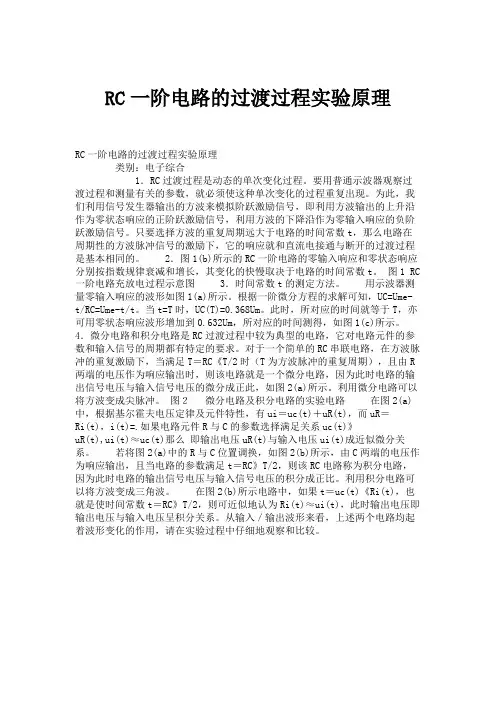

RC一阶电路的过渡过程实验原理.
RC一阶电路的过渡过程实验原理RC一阶电路的过渡过程实验原理类别：电子综合1．RC过渡过程是动态的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号，利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数t，那么电路在周期性的方波脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2．图1(b)所示的RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢取决于电路的时间常数t。
图1 RC 一阶电路充放电过程示意图3．时间常数t的测定方法。
用示波器测量零输入响应的波形如图1(a)所示。
根据一阶微分方程的求解可知，UC=Ume-t/RC=Ume-t/t。
当t=T时，UC(T)=0.368Um。
此时，所对应的时间就等于T，亦可用零状态响应波形增加到0.632Um，所对应的时间测得，如图1(c)所示。
4．微分电路和积分电路是RC过渡过程中较为典型的电路，它对电路元件的参数和输入信号的周期都有特定的要求。
对于一个简单的RC串联电路，在方波脉冲的重复激励下，当满足T＝RC《T/2时（T为方波脉冲的重复周期），且由R 两端的电压作为响应输出时，则该电路就是一个微分电路，因为此时电路的输出信号电压与输入信号电压的微分成正此，如图2(a)所示。
利用微分电路可以将方波变成尖脉冲。
图２微分电路及积分电路的实验电路在图2(a)中，根据基尔霍夫电压定律及元件特性，有ui＝uc(t)＋uR(t)，而uR＝Ri(t)，i(t)=.如果电路元件R与C的参数选择满足关系uc(t)》uR(t),ui(t)≈uc(t)那么即输出电压uR(t)与输入电压ui(t)成近似微分关系。
若将图2(a)中的R与C位置调换，如图2(b)所示，由C两端的电压作为响应输出，且当电路的参数满足t＝RC》T/2，则该RC电路称为积分电路，因为此时电路的输出信号电压与输入信号电压的积分成正比。
rc电路的过渡过程实验报告
rc电路的过渡过程实验报告RC电路的过渡过程实验报告引言：RC电路是由电阻（R）和电容（C）组成的一种电路。
在实际应用中，RC电路常常用于信号滤波、时钟电路、积分电路等。
本次实验旨在研究RC电路中的过渡过程，探究电容充放电的特性。
实验目的：1. 了解RC电路的基本原理和特性；2. 研究电容充放电的过渡过程；3. 掌握使用示波器观察电容充放电过程的方法。
实验装置和器材：1. 电源：提供直流电源；2. 电阻：限制电流；3. 电容：储存电荷；4. 示波器：用于观察电压信号；5. 电压表：用于测量电压。
实验步骤：1. 搭建RC电路：将电阻和电容按照电路图连接；2. 设置示波器：将示波器的探头连接到电容两端，调整示波器的时间基和电压基准；3. 施加电压：将电源连接到电路中，调节电源输出电压；4. 观察示波器：观察示波器上的电压信号，并记录数据；5. 改变电阻或电容值：重复步骤2-4，但改变电阻或电容的数值，观察并记录数据。
实验结果：在实验过程中，我们通过改变电阻或电容的数值来观察RC电路的过渡过程。
以下是我们的实验结果：1. 当电容充电时，电压呈指数增长的趋势。
初始时，电容处于放电状态，电压为0。
随着时间的推移，电容开始充电，电压逐渐增加。
充电过程的时间常数由电容和电阻的数值决定。
2. 当电容放电时，电压呈指数衰减的趋势。
初始时，电容处于充电状态，电压为最大值。
随着时间的推移，电容开始放电，电压逐渐减小。
放电过程的时间常数同样由电容和电阻的数值决定。
3. 改变电阻或电容的数值会对过渡过程产生影响。
当电阻增大或电容减小时，充放电过程的时间常数变大，电压变化的速度变慢。
相反，当电阻减小或电容增大时，时间常数变小，电压变化的速度变快。
讨论与分析：通过实验观察和数据记录，我们可以得出以下结论：1. RC电路的过渡过程是指电容从放电状态到充电状态（或相反）的过程。
这一过程的特点是电压的指数增长或衰减。
2. 过渡过程的时间常数τ由电容和电阻的数值决定。

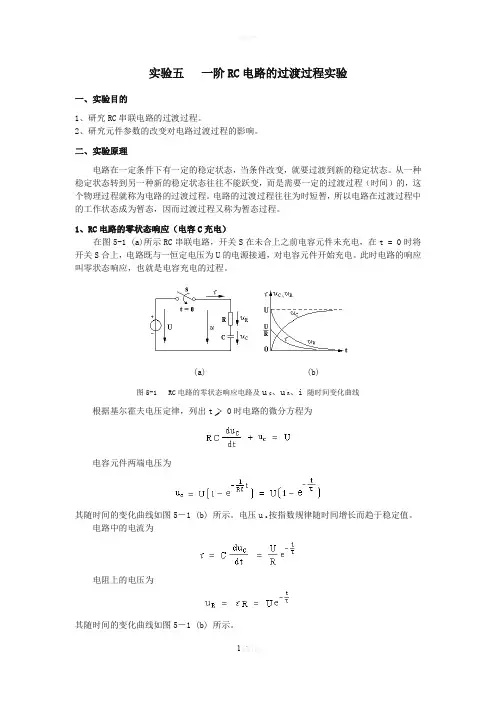

实验五--一阶RC电路的过渡过程实验
实验五一阶RC电路的过渡过程实验一、实验目的1、研究RC串联电路的过渡过程。
2、研究元件参数的改变对电路过渡过程的影响。
二、实验原理电路在一定条件下有一定的稳定状态，当条件改变，就要过渡到新的稳定状态。
从一种稳定状态转到另一种新的稳定状态往往不能跃变，而是需要一定的过渡过程（时间）的，这个物理过程就称为电路的过渡过程。
电路的过渡过程往往为时短暂，所以电路在过渡过程中的工作状态成为暂态，因而过渡过程又称为暂态过程。
1、RC电路的零状态响应（电容C充电）在图5-1 (a)所示RC串联电路，开关S在未合上之前电容元件未充电，在t = 0时将开关S合上，电路既与一恒定电压为U的电源接通，对电容元件开始充电。
此时电路的响应叫零状态响应，也就是电容充电的过程。
(a) (b)图5-1 RC电路的零状态响应电路及u C、u R、i 随时间变化曲线根据基尔霍夫电压定律，列出t 0时电路的微分方程为电容元件两端电压为其随时间的变化曲线如图5－1 (b) 所示。
电压u c按指数规律随时间增长而趋于稳定值。
电路中的电流为电阻上的电压为其随时间的变化曲线如图5－1 (b) 所示。
2、RC电路的零输入响应（电容C放电）在图5－2（a）所示, RC串联电路。
开关S在位置2时电容已充电，电容上的电压u C= U0，电路处于稳定状态。
在t = 0时将开关从位置2转换到位置1，使电路脱离电源，输入信号为零。
此时电容元件经过电阻R开始放电。
此时电路的响应叫零输入响应，也就是电容放电的过程。
(a) (b)图5－2 RC电路的零输入响应电路及u C、u R、i随时间变化曲线根据基尔霍夫电压定律，列出t >0时的电路微分方程为电容两端电压为其随时间变化曲线如图5-2 (b)所示。
它的初始值为U0，按指数规律衰减而趋于零。
τ= R C式中τ = RC，叫时间常数，它所反映了电路过渡过程时间的长短，τ越大过渡时间就越长。
电路中的电流为电阻上电压为其随时间变化曲线如图5-2 (b)所示。
实验RC电路的过渡过程
实验RC电路的过渡过程电子学的一个基础实验是研究RC电路的过渡过程。
通过观察和分析电路的过渡过程，我们可以了解电路中电荷和电流的变化规律，进一步探讨电路中电压和电流的关系。
在这个实验中，我们将使用一个典型的RC电路，通过对电路施加一个脉冲信号，观察电路的过渡过程，并分析电压和电流的变化。
RC电路由电阻（R）和电容（C）组成，R表示电阻，C表示电容，RC电路的特点是电压和电流的变化是指数形式的。
在一个RC电路中，电流不会瞬间变化，而是以指数形式从一个值渐渐增加到另一个值，同时，电压也会以指数形式从一个值渐渐减小或增加到另一个值。
实验中，我们将使用一个电阻为R的电阻器和一个电容为C的电容器构成一个简单的RC电路。
我们将使用信号发生器给电路提供一个脉冲信号，通过示波器来观察电路的过渡过程。
实验的目的是研究电容器充电和放电过程中电压和电流的变化规律，进一步探讨电阻和电容对电路过渡过程的影响。
首先，我们将连接电路：将电阻器的一个端口连接到信号发生器的输出端口，将电阻器的另一个端口连接到电容器的一个极板，将电容器的另一个极板接地。
接下来，我们将用示波器测量电阻器两端的电压，以及电容器的电压。
然后，我们将调整信号发生器的输出，设置为所需的脉冲信号。
我们将设置一个脉冲宽度和频率，以及一个初始电压和最终电压。
当我们施加脉冲信号时，电路中的电压和电流将发生变化，并且会有一个过渡的过程。
我们将使用示波器观察电阻器两端的电压和电容器的电压随时间的变化。
我们可以观察到电阻器两端的电压逐渐增加或减小，电容器的电压逐渐增加或减小。
通过对示波器显示的波形进行分析，我们可以确定电阻和电容对电路过渡过程的影响。
电容器充电和放电的时间常数（τ）是一个重要的参数，它决定了电容器充电或放电到达终值所需的时间。
时间常数τ等于电阻和电容的乘积τ=R×C。
当电容器充电或放电的时间大于时间常数τ时，电容器电压将接近最终电压。
当电容器充电或放电的时间小于时间常数τ时，电容器电压将远离最终电压。
实验四 一阶RC电路过渡过程的研究
实验四 一阶RC 电路过渡过程的研究 一、实验目的 1．了解示波器的原理，熟悉示波器面板上的开关和旋钮的作用，学会其使用方法； 2．学会信号发生器、交流毫伏表等电子仪器的使用方法； 3．研究一阶RC 电路的过渡过程。
二、实验原理1．RC电路的脉冲序列响应（a ） （b ）图4.1.12 RC 电路及其响应（a ）RC 电路 （b ）脉冲序列响应为了观察图4.1.12（a ）所示RC 电路过程中电压、电流的变化规律，采用如图4.1.12（b ）中u s 所示的矩形脉冲序列作为RC 电路的输入信号。
矩形脉冲的脉宽t p ≥5τ（τ＝RC ），则RC 电路的脉冲序列响应（如图4.1.12（b ）所示）为：⎪⎩⎪⎨⎧≤≤≤≤-=---T t t e U t t e U t u t t t 1)(s 1s C ,0),1()(1ττ⎪⎩⎪⎨⎧≤≤≤≤=---T t t e U t t e U t u t t t 1)(s 1s R ,0,)(1ττ－当t p 不变而适当选取大小不同的R 、C 参数以改变时间常数τ 时，会使电路特性发生变化。
2．时间常数τ 的测量时间常数τ 可以从响应波形中测量，测量原理如图4.1.13所示。
图4.1.13时间常数τ的测量三、仪器设备1．示波器2．交流毫伏表3．信号发生器四、实验内容与步骤1．练习使用信号发生器和交流毫伏表使信号发生器依次输出以下正弦波信号，用交流毫伏表测量其大小。
500 Hz 5 mV ；1000 Hz 40 mV；30 kHz 1 V ；150 kHz 3 V 。
2．练习使用示波器（1）将示波器接通电源，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、上下、左右位移旋钮的作用。
（2）使信号发生器输出3 V、1 kHz正弦波信号，用示波器观察其电压波形，熟悉“Y轴衰减”旋钮的作用。
（3）调节“扫描时间”和“稳定度”等旋钮，使荧光屏上显示的完整正弦波的个数增加或减少，如在荧光屏上得到一个、三个或六个完整的正弦波。
一阶rc电路的过渡过程
一阶rc电路的过渡过程
嘿，朋友们！今天咱来聊聊一阶 RC 电路的过渡过程，这可有意思啦！
你想啊，一阶 RC 电路就像是一个有个性的小家伙。
在电源接通的
那一刻，它就开始了自己独特的表演。
电流啊，电压啊，就像一群调
皮的孩子，开始了它们的奇妙旅程。
刚开始的时候，电容就像个贪心的家伙，拼命地吸收电荷，电流也
像个急性子，呼呼地往前冲。
可随着时间慢慢推移，电容渐渐吃饱了，电流也变得不那么着急了。
这就好比你吃蛋糕，一开始大口大口吃，
后来慢慢就饱了，速度就降下来了嘛。
在这个过渡过程中，时间可是个关键角色呢！它就像个指挥家，掌
控着一切的节奏。
时间越久，电容充电越多，电压也逐渐升高，直到
达到一个稳定的状态。
这多像我们的成长啊，随着时间的流逝，我们
也慢慢变得成熟、稳定。
那这个过渡过程到底有多重要呢？这就好比一场比赛，起跑很关键，但途中的调整和坚持也同样重要。
如果没有这个过渡过程，电路可能
就会乱了套，就像一部没有剧情过渡的电影，会让人觉得很突兀。
而且哦，我们还可以通过一些方法来改变这个过渡过程呢！比如改
变电阻或者电容的值，就好像给这个小家伙穿上不同的衣服，它的表
现也会不一样哦。
这是不是很神奇？
想象一下，如果没有一阶 RC 电路的过渡过程，我们的很多电子设备还能正常工作吗？肯定不行啊！所以说，可别小瞧了这个看似简单的过渡过程，它可是有着大作用呢！
总之呢，一阶 RC 电路的过渡过程就像是一场奇妙的冒险，充满了惊喜和未知。
我们要好好去探索它，理解它，这样才能更好地利用它来为我们的生活服务呀！大家说是不是这个理儿呢？。
一阶电路的过渡过程实验报告
实验2 一阶电路的过渡过程实验2.1 电容器的充电和放电一、实验目的1.充电时电容器两端电压的变化为时间函数，画出充电电压曲线图。
2.放电时电容器两端电压的变化为时间函数，画出放电电压曲线图。
3.电容器充电电流的变化为时间函数，画出充电电流曲线图。
4.电容器放电电流的变化为时间函数，画出放电电流的曲线图。
5.测量RC电路的时间常数并比较测量值与计算值。
6.研究R和C的变化对RC电路时间常数的影响。
二、实验器材双踪示波器1台信号发生器1台0.1µF和0.2µF电容各1个1KΩ和2KΩ电阻各1个三、实验步骤1.在电子平台上建立如图2-1所示的实验电路，信号发生器和示波器的设置可照图进行。
示波器屏幕上的红色曲线是信号发生器输出的方波。
信号发生器的输出电压在+5V与0之间摆动，模拟直流电压源输出+5V电压与短路。
当输出电压为+5V时电容器将通过电阻R充电。
当电压为0对地短路时，电容器将通过电阻R放电。
蓝色曲线显示电容器两端电压Vab随时间变化的情况。
在下面V-T坐标上画出电容电压Vab随时间变化的曲线图。
作图时注意区分充电电压曲线和放电电压曲线。
2.用曲线图测量RC电路的时间常数τ。
T=0.1ms3．根据图2-1所示的R,C元件值，计算RC电路的时间常数τ。
T=R*C=1000*0.0000001=0.00001s=0.1ms4．在电子工作平台上建立如图2-2所示的实验电路，信号发生器和示波器按图设置。
单击仿真电源开关，激活实验电路，进行动态分析。
示波器屏幕上的红色曲线为信号发生器输出的方波。
方波电压在+5V和0V之间摆动，模拟直流电源电压为+5V与短路。
当信号电压为+5V时，电容器通过电阻R放电。
当信号电压为0V对地短路时，电容器通过电阻R放电。
蓝色曲线表示电阻两端的电压与时间的函数关系，这个电压与电容电流成正比。
在下面的V-T坐标上画出电阻(电容电流)随时间变化的曲线图。
作图时注意区分电容的充电曲线和放电曲线。
一阶RC电路的实验研究
一阶RC电路的实验研究一、实验目的1.理解一阶RC电路的基本原理和特性。
2.熟悉一阶RC电路的实验测量方法。
3.观察和分析一阶RC电路的时间响应特性。
二、实验器材1.信号发生器2.示波器3.电阻箱4.电容器5.万用表6.连线电缆7.电源三、实验步骤1.搭建一阶RC电路，将信号发生器、电阻箱、电容器和示波器依次连接在一起。
注意保持正确的电路连接。
2.设置信号发生器输出一个方波信号，并通过示波器观察输出波形。
3.调节信号发生器的频率和幅度，观察RC电路的响应，并记录实验数据。
4.通过示波器的测量功能，测量电阻和电容的值，并记录实验数据。
5.根据测量数据，计算RC电路的时间常数（τ=R×C）。
6.重复实验步骤2-5，分别改变电阻和电容的值，观察RC电路的响应特性，并记录实验数据。
四、实验结果1.绘制RC电路的幅频特性图，研究电路的频率响应特性。
2.绘制RC电路的相频特性图，研究电路的相位响应特性。
3.绘制RC电路的阶跃响应曲线，研究电路的时间响应特性。
4.分析和讨论实验结果，比较不同参数下RC电路的性能差异。
五、实验分析1.从幅频特性图可以观察到RC电路的频率响应特性。
随着频率的增加，对输入信号的衰减程度逐渐增大。
2.从相频特性图可以观察到RC电路的相位响应特性。
随着频率的增加，输出信号的相位逐渐滞后于输入信号。
3.从阶跃响应曲线可以观察到RC电路的时间响应特性。
在电容充电过程中，电压会逐渐上升，且上升的速度随着电阻和电容的增大而减小。
4.实验数据和结果的分析需要结合理论知识进行，可以对不同参数下的RC电路性能进行比较和评估。
六、实验注意事项1.搭建电路时注意正确连接和保持连接可靠。
2.使用示波器时，选择适当的触发模式和合适的触发电平。
3.测量电阻和电容时，注意接线正确且稳定，避免误差。
4.保持实验环境稳定，减少干扰对实验结果的影响。
七、实验总结通过实验研究一阶RC电路，我们可以更加深入地理解电路的基本原理和特性。
实验四 一阶电路过度过程的分析
一阶电路过度过程的分析一、实验目的1、 学习示波器观察和分析电路的过渡过程2、 观察RC 电路充放电过程二、实验原理1、含有动态元件的电路，其电路方程为微分方程，用一阶微分方程描述的电路为一阶电路。
如图一所示为一阶电路：首先将开关置于1，使电路出于稳定状态，在t=0时刻由1扳上2，电路对激励Us 的响应为零状态响应。
有Uc （t ）=Us-Us e -t/Rc 。
这一暂态过程为电容的充电过程。
如图二。
若开关S 首先置于2，使电路处于稳定状态，在t=0时刻由2 扳倒1.电路为零输入响应。
有Uc （t ）=Us e -t/Rc .这一暂态过程为电路放电过程。
如图三。
动态电路的零状态响应和零 输入响应之和称为全响应。
2、动态电路在换路以后。
一般经过一段时间的过渡过程后便达到稳态，由于这一过程不是重复的，所以不易用普通示波器来观察其动态过程，为了能用普通示波器研究如上电流的充放电过程，可由方波激励实现一阶电路重复出现的充放电过程。
如图四。
3、 RC 电路充放电的时间常数Τ可以从示波器观察的响应波形中计算出来。
设时间坐标单位确定，对于充放电曲线，幅值上升（下降）到终值（初值）的63.2%（36.8%）所需的时间为常数Τ。
4、 一阶RC 动态电路在一定的条件下，可以近似构成微分电路或积分电路，当时间常数Τ远远小于方波周期T 是，为微分电路；当时间常数Τ远远大于方波周期T 时，为积分电路。
三、实验内容用普通示波器观察动态波行1、 调方波信号① 将示波器CH2输入端测试线接到信号发生器的输出端测试线。
② 将信号发生器的输出频率调至455ＨＺ，波形调为方波，占空比为１:１，并使示波c u t/ms 0.368u s u /v 0 U c τ t/ms 0.632u s 0 U c u /v τ器屏幕上现实的波形为幅值为５Ｖ，周期为２．２ｍｓ。
占空比为１:１的方波。
2、按图连接电路3、调节R、C的值，画出波形图并计算Τ值。
一阶rc电路实验报告
一阶rc电路实验报告
本实验旨在探究一阶RC电路的基本特性，分析RC电路的充放电过程及其对电压波形的影响。
实验器材：
数字万用表、示波器、电源、电阻、电容、导线等。
实验原理：
一阶RC电路是由一个电容和一个电阻串联组成的电路，其特点是在输入信号发生变化时，电容器会在电路中积累电荷，电荷的积累会影响电压的变化，从而影响电路的响应时间和响应特性。
实验步骤：
1. 将电路按照图示连接，电源设置为5V直流电压。
2. 分别测量R=10kΩ和R=100kΩ时电路中的电压，并记录数据。
3. 分别调整电容C的值，观察电路对不同频率的信号的响应，记录数据。
4. 将示波器接入电路中，观察电路对不同频率的信号的响应，并记录波形。
实验结果：
1. 当电路中电阻的值不同时，电路中的电压变化情况也不同，电压变化越慢，电阻越大。
2. 当电容的值增大时，电路对低频信号的响应越慢，对高频信号的响应越快。
3. 当示波器接入电路中时，可以通过观察波形来分析电路的响
应特性，波形的形状与频率有关。
实验结论：
通过本次实验，我们了解到了一阶RC电路的基本特性，掌握了如何分析RC电路的充放电过程及其对电压波形的影响。
实验结果表明，电路中电阻的值越大，电路对信号的响应越慢；电容的值越大，电路对低频信号的响应越慢，对高频信号的响应越快。
同时，通过观察波形可以分析电路的响应特性，这对于电路的设计和优化具有重要的参考价值。
一阶rc电路的过渡过程实验报告
一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。
它由一个电阻器和一个电容器组成。
在这个电路中，电容器表现出一种电学性质，称为电容。
当电容的电压发生变化时，它可以在电路中存储或释放电荷。
我们可以通过理论分析来研究一阶RC电路的特性。
在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。
我们可以使用一些基本电路方程来描述一阶RC电路的行为。
这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。
我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。
欧姆定律(V = IR)是电路中最基本的方程之一。
它描述了电路中的电压、电流和电阻之间的关系。
如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。
对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。
在这个电路中，电流的值是由电压和电阻的值决定的。
我们可以使用公式I = V/R来计算电流。
另一个重要的方程是电容电压关系(Q = CV)。
这个方程描述了电容器在电路中储存和释放电荷的能力。
如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。
在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。
基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。
这个定律是基于电压的守恒原理。
实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。
在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。
实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。
2. 将一个始末电容器连接到电路中。
3. 调整电容器的值，以便于实验。
4. 开始实验。
将电源连接到电路上，并进行实验过渡过程。
实验四 RC一阶电路的响应测试-推荐下载
性地观察对响应的影响。
3 选择动态板上的 R、C 元件，组成如图 4-2（a）所示的微分电路，令 C=0.1
F，R=100 ，在同样的方法激励信号（VPP 2V ，f=1KHz）作用下，观测并描绘
激励与响应的波形。
增减 R 之值，定性地观察对应的响应的影响，并记录，当 R 增至 100K 时，输
三、实验原理
四、设计提示
1. RC 电路时间常数 τ 的测定方法 图 3-1（a）所示的 RC 电路中，电压源 是幅值为 、周期为 、占空比为
的方波信号，电容电压的零输入响应为
（3-1）
式 3-1 表明，零输入响应是从初始值 开始，按指数规律逐渐地衰减，如图
3-1（b）所示。当 容电压
时，
所对应的时间，即为时间常数 。
第 3 页 共 14 页
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
4.5一阶RC电路的暂态过程分析
4.5⼀阶RC电路的暂态过程分析4.5 ⼀阶RC 电路的暂态过程分析⼀、实验⽬的1．学习⽤⽰波器观察和分析RC 电路的响应。
2．了解⼀阶RC 电路时间常数对过渡过程的影响，掌握⽤⽰波器测量时间常数。
3．进⼀步了解⼀阶微分电路、积分电路和耦合电路的特性。
⼆、实验原理1．⼀阶RC 电路的全响应=零状态响应+零输⼊响应。
当⼀阶RC 电路的输⼊为⽅波信号时，⼀阶RC 电路的响应可视为零状态响应和零输⼊响应的多次重复过程。
在⽅波作⽤期间，电路的响应为零输⼊响应，即为电容的充电过程；在⽅波不作⽤期间，电路的响应为零输⼊响应，即为电容的放电过程。
⽅波如图4.5.1所⽰。
图4.5.1 ⽅波电压波形图4.5.4 测常数和积分电路接线2．微分电路如图4.5.2所⽰电路，将RC 串联电路的电阻电压作为输出U 0，且满⾜τ ?? t w 的条件，则该电路就构成了微分电路。
此时，输出电压U 0近似地与输⼊电压U i 呈微分关系。
dt du RC U i O 图4.5.2 微分电路和耦合电路接线图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。
其输⼊、输出电压波形的对应关系如图4.5.3所⽰。
在数字电路中，经常⽤微分来将矩形脉冲波形变换成尖脉冲作为触发信号。
3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ??t w 。
此时只要取τ＝RC ??t w ，则输出电压U 0近似地与输⼊电压U i 成积分关系，即?≈t i O d u RC U 1积分电路的输出波形为锯齿波。
当电路处于稳态时，其波形对应关系如图3.5.5所⽰。
注意：U i 的幅度值很⼩，实验中观察该波形时要调⼩⽰波器Y 轴档位。
图4.5.5 积分电路波形图4.5.6 耦合电路波形4．耦合电路RC 微分电路只有在满⾜时间常数τ＝RC ?? t w 的条件下，才能在输出端获得尖脉冲。
rc电路的过渡过程实验报告
RC电路的过渡过程实验报告1. 引言RC电路是由一个电阻（R）和一个电容（C）组成的电路。
在这个实验中，我们将探讨RC电路的过渡过程。
过渡过程是指在电路中加入或移除电压源后电路中电压和电流的变化过程。
通过对这个过程的研究，我们可以深入了解RC电路的特性和行为。
2. 实验目的本次实验的目的是通过实验观察和测量RC电路中电压和电流的过渡过程，并通过实验数据分析RC电路的特性。
3. 实验材料和方法3.1 材料•一个电阻•一个电容•一个开关•一个电压源•一个示波器•连接导线3.2 方法1.将电阻和电容连接到电路板上。
确保电路连接正确无误。
2.将开关和电压源连接到电路板上，保持电压源关闭状态。
3.将示波器的探头连接到电路板上，以测量电路中的电压和电流变化。
4.打开电压源，记录下电路中电压和电流的初始数值。
5.关闭电压源，记录下电路中电压和电流的变化过程。
6.根据实验数据分析RC电路的过渡过程。
4. 实验结果和数据分析4.1 实验结果通过实验观察和测量，我们得到了以下实验结果： - 初始时刻，电路中电压和电流的数值为V0和I0。
- 当电压源关闭时，电路中的电压和电流开始变化。
- 随着时间的推移，电路中的电压和电流逐渐减小，直到最终稳定到0。
4.2 数据分析根据实验数据，我们可以计算RC电路的时间常数（τ）。
时间常数是指电路中电压或电流下降到初始值的63.2%所需的时间。
时间常数的计算公式如下：τ = R * C其中，R是电阻的阻值，C是电容的电容值。
通过计算时间常数，我们可以了解RC电路的响应速度。
时间常数越大，电路响应速度越慢；时间常数越小，电路响应速度越快。
5. 结论通过本次实验，我们观察和测量了RC电路的过渡过程，并通过实验数据分析了RC电路的特性。
根据实验结果和数据分析，我们得出以下结论： - RC电路在电压源关闭时，电压和电流会逐渐减小。
- RC电路的时间常数决定了电路的响应速度。
6. 总结通过本次实验，我们对RC电路的过渡过程有了更深入的了解。
电路分析基础 课题四 一阶动态电路的分析
输入响应。
2.
−
一阶动态电路的零输入响应的一般表达式为：() = (0+) ，其中，为时间常数（单位：s），
(0+)为初始值。
3.
“零输出响应”特点：
➢ 换路后电源信号为0（零输入/激励）
➢ 储能元件的初始值≠0
➢ 储能元件的稳态值=0
问题四：
闪光灯在实际使用中，会频繁充电；同时实
iL I 0 e
R
t
L
I0e
t
稳态值= iL (∞) = 0
1
最大储能：wL = 2 LI02
（5）其它响应：
（c）响应曲线
uL uR RI 0 e
t
t
L
...RL电路时间常数
R
知识链接3.一阶零输入响应的表达式
1.
定义：在没有输入激励的情况下，仅由电路的初始状态（初始时刻的储能）所引起的响应，称为零
闪光灯的功能就是通过瞬间放电补光的过程。
知识链接 1.RC零输入响应电路分析
（a）换路前
（b）换路后
（1）换路前（0-时刻如图a）
（5）其它响应
Uc（0-）=U0≠0
uR uC U 0 e
（2）换路瞬间（0+时刻）
由换路定理：初始值Uc（0+）=Uc（0-）=U0≠0
1
最大储能：(0+) = 2 02
3.初始值的计算
【初始值求解步骤】
① 换路前的电路（t =0－）直流稳态下，电容相当于开路、电感相当于短路。
② 换路前的电路（t =0－）只求电感中电流iL(0－)或者电容中电压uC(0－)。
电工电子学实验课件：2.一阶RC电路过渡过程的研究
式应选择AC档。 6、 uc和ur波形不能同时测得，需调换电阻、电容位
置分别测量。
7、万用表用后一定要关闭电源。
11
11
一阶RC电路过渡过程的研究
示波器
CH1(us) 信
号
发
生
幅值5V
器
f=500Hz
CH2(uc) CH1（us） CH2(ur)
二仪器设备一阶rc电路过渡过程的研究33三实验原理11rc电路的脉冲序列响应22时间常数的测量一阶rc电路过渡过程的研究44四仪器设备简介11熟悉电子技术实验箱总电源开关电位器器电源芯片插座座发光二极管01开关测试导线一阶rc电路过渡过程的研究5522练习使用信号发生器和交流毫伏表及示波器开关主显副显输入插座开机默认
6
6
一阶RC电路过渡 可变控制 右旋
置调节
至底
扫描时间 选择钮 稳定
波形
示波器两个通道的接地端 在内部是连在一起的
开关 垂直 衰减
耦合 显示 输入 方式 模式 波形
7
7
一阶RC电路过渡过程的研究
8
8
一阶RC电路过渡过程的研究
四、实验内容与步骤
（1）调节信号发生器使其输出幅度Us=2.5V，频率f=500Hz的 方（波2）号取。C=0.1uF，用示波器分别观察R=1kΩ，R=2kΩ两 种情况下us、uc波形，测量电路的时间常数τ值，并记录。
交流毫伏表
主显 副显
开关
输入插座
交流毫伏表其他按钮不允许乱按。
开机默认：
1、量程为自动量程 选择方式，屏幕上 出现auto。
2、主显电压为有效 值，屏幕显示VRC （m为毫伏）。
实验四 一阶RC电路
+--RCSU c u S12图 4－1+SU V/c u SU 632.00s/t τ图 4－2SU V/c u SU 368.00s/t τ图 4－3SU Su 0tT2T 图 4－4a c u a632.00tτ图 4－5b x实验四 一阶电路暂态过程的研究一、实验目的1、研究ＲＣ一阶电路的零输入响应、零状态响应和全响应的规律和特点；2、学习一阶电路时间常数的测量方法，了解电路参数对时间常数的影响；3、掌握微分电路和积分电路的基本概念。
二、原理说明1、ＲＣ一阶电路的零状态响应ＲＣ一阶电路如图4－1所示，开关S 在‘1’的位置，ｕC ＝0，处于零状态，当开关S 合向‘2’的位置时，电源通过R 向电容C 充电，ｕC （ｔ）称为零状态响应。
τtU U u -S S c e -=变化曲线如图4－2所示，当ｕC 上升到S 632.0U 所需要的时间称为时间常数τ，RC τ=。
2、ＲＣ一阶电路的零输入响应在图4－1中，开关S 在‘2’的位置电路电源通过R 向 电容C 充电稳定后，再合向‘1’的位置时，电容C 通过R 放 电，ｕC （ｔ）称为零输入响应， τtU u -S c e =变化曲线如图4－3所示，当ｕC 下降到S 368.0U 所需要的时间称为时间常数τ，RC τ=。
3、测量ＲＣ一阶电路时间常数τ图4－1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图4－4所示的周期性方波ｕS 作为电路的激励信号，方波信号的周期为T ，只要满足τ52≥T，便可在普通示波器的荧光屏上形成稳定的响应波形。
a)(0tT2T SU Su 0tT0tRu Cu 图 4－6b)(电阻R 、电容C 串联与方波发生器的输出端连接，用双踪示波器观察电容电压ｕC ，便可观察到稳定的指数曲线，如图4－5所示，在荧光屏上测得电容电压最大值：(cm)a Cm =U 取 (cm)0.632a b =，与指数曲线交点对应时间ｔ轴的ｘ点，则根据时间ｔ轴比例尺（扫描时间cm t ），该电路的时间常数cm(cm)x t ⨯=τ。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告实验目的：通过实验，了解一阶RC电路的基本原理和特性。
实验器材：电源、电阻、电容、万用表、示波器。
实验原理：一阶RC电路是由电阻和电容串联而成的电路。
当电路中加入直流电源时，电容会充电，电压逐渐增加；当电路中断电源时，电容会放电，电压逐渐减小。
通过实验可以观察到电容充放电的过程，了解电容对电路的影响。
实验步骤：1. 搭建一阶RC电路。
将电阻和电容串联，连接到电源和示波器上。
2. 调节电源输出电压，使电路中的电压逐渐增加。
3. 用示波器观察电容充电的过程。
记录电压随时间变化的波形。
4. 断开电源，观察电容放电的过程。
同样记录电压随时间变化的波形。
5. 测量电容充电和放电的时间常数。
实验结果：通过实验观察到了电容充电和放电的过程。
在充电过程中，电压逐渐增加，呈指数增长的趋势；在放电过程中，电压逐渐减小，同样呈指数减小的趋势。
测量得到电容充电和放电的时间常数分别为τ1和τ2。
实验分析：根据实验结果，可以得出以下结论：1. 一阶RC电路的充放电过程符合指数增长和指数减小的规律。
2. 电容充放电的时间常数τ与电阻R和电容C的数值有关，满足τ=RC的关系。
3. 电容充放电的时间常数τ决定了电路的响应速度，τ越小，响应速度越快。
结论：通过本次实验，我们深入了解了一阶RC电路的基本原理和特性，观察到了电容充放电的过程，并得到了电容充放电的时间常数。
这些实验结果对于我们进一步学习和应用电路理论具有重要的意义。
实验总结：本次实验通过搭建一阶RC电路，观察了电容充放电的过程，得到了电容充放电的时间常数，并对实验结果进行了分析和总结。
通过实验，我们对一阶RC电路有了更深入的理解，为今后的学习和实践奠定了基础。
一阶rc电路的研究实验报告
一阶rc电路的研究实验报告一阶RC电路的研究实验报告引言：电路是电子学中最基础的研究对象之一。
而一阶RC电路是电子学中最简单的电路之一，也是初学者常常接触到的电路之一。
本实验旨在通过对一阶RC电路的研究，探究其特性和性能。
实验目的：1. 研究一阶RC电路的充放电过程；2. 探究电容和电阻对一阶RC电路性能的影响；3. 分析一阶RC电路的频率响应。
实验器材：1. 直流电源；2. 电阻箱；3. 电容；4. 示波器；5. 万用表；6. 连接线。
实验步骤：1. 搭建一阶RC电路：将电容和电阻按照实验电路图连接起来，确保电路连接正确无误。
2. 充电过程观察：将电源接通，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
3. 放电过程观察：断开电源，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
4. 改变电阻值：将电阻箱的阻值调整为不同数值，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
5. 改变电容值：更换电容器，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
6. 频率响应分析：将示波器连接到电阻上，通过改变输入信号频率，观察输出电压随频率的变化情况，并记录相关数据。
实验结果与分析：1. 充电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出充电过程呈指数衰减趋势。
随着时间的增加，电容器电压逐渐接近电源电压。
2. 放电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出放电过程也呈指数衰减趋势。
随着时间的增加，电容器电压逐渐趋近于零。
3. 改变电阻值：根据实验数据绘制不同电阻值下电容器电压随时间的变化曲线，可以观察到电阻值的变化对充放电过程的时间常数有影响。
电阻值增大时，充放电过程的时间常数增大，电容器充放电速度变慢。
4. 改变电容值：根据实验数据绘制不同电容值下电容器电压随时间的变化曲线，可以观察到电容值的变化对充放电过程的时间常数也有影响。
一阶RC电路过渡过程的研究
实验7 RC电路的过渡过程一，实验目的：（一）研究一阶RC电路的阶越响应和零输入响应（二）研究连续方波电压输入时，RC电路的输出波形二，实验仪器设备：1、惠普数字记忆示波器HP54603B2、惠普直流稳压电源HPE3611A3、直流电路实验箱4、方波发生器三：实验内容注：实际的电路接法参考后面实验结果中的MULTISIM中的电路图。
（一）RC电路的过渡过程1．将直流稳压电源，电阻，电容串连。
R=100Kohm, C=20 µF, U=5.5V2. 观察Uc 波形，测定时间常数（1）观察充电波形（2）测量时间常数（3）观察放电波形3．更换电阻，使R=10Kohm, 重复以上步骤。
（二）连续方波电压输入时RC串联电路的过渡过程1．将方波发生器，电阻，电容串连。
C=5400 ρF, U=10V，周期为1ms,比率为50％分别观察R=10Kohm和R=100Kohm两种情况下的U和Uc的波形，并记录。
2．将上图中的R、C互换位置，分别观察R=10Kohm和R=100Kohm两种情况下的U和Uc 的波形，并记录。
(三) 研究脉冲分压器的过渡过程具体电路见仿真部分1．调节C1使U2为前后沿比较好的矩形波，记录此时的C1值。
2．改变C1的大小，观察U2波形的失真情况，研究C1的大小与U2波形失真的关系。
(四) 电容并联电路的过渡过程具体电路见仿真部分C1=C2=10µF，换路前K处于不接入状态，Uc1(0)=U=10V, Uc2(0)=0V, t=0时，开关K接入有效电路，即将C2接入。
观察换路前后，Uc1(t)的波形，并将结果画在方格纸上。
四．实验结果（一）RC电路的过渡过程1 R1＝100kohm充电波形：5.5*63%=3.465,则:放电过程:2R2＝10kohm5.5*63%=3.465, 则:放电过程:(二) 连续方波电压输入时RC串联电路的过渡过程1.(1) R=10kohm.(2) R=100kohm2.(1) R=10kohm.(2) R=100kohm(三) 研究脉冲分压器的过渡过程a=0%a=45%a=100%(四) 电容并联电路的过渡过程五．结果分析（一）RC电路的过渡过程通过图形发现：R1=100Kohm时，τ＝2 .0s 理论记算: τ=RC=2sR2=10Kohm时, τ＝0.2s与理论值相符(二) 连续方波电压输入时RC串联电路的过渡过程同时观察呢各自的充放电波形当τ<<T时,与τ与T相当时的Uc,Ur的波形与预习内容中的相符(三) 研究脉冲分压器的过渡过程当Uc形成较好的矩形波形图时, C=1250ρF *45%=562.5Ρf当C1/(C1+C2) < R2/(R1+R2)时, 即a=0%时,如图失真当C1/(C1+C2) > R2/(R1+R2)时, 即a=100%时,如图失真(四) 电容并联电路的过渡过程并联一个电容后,电压重新分配后,电容电压继续充电至10V.电压分配时由于C1=C2, 则依据电荷守恒分配,得电压值恰好为原来的一半,即5V.六.实验小结:这是我第一次通过软件模拟完成得实验.虽然原理不很复杂,但软件得操作也着实训练呢我们得另外一些能力.感觉上,这次实验加深呢我对RC电路的理解和认识.并且更重要的是,给我们一个新的方法和思路去对问题进行验证和思考.同时也提高了我对于MULTISIM这个很棒的软件的掌握.。
