混凝土回弹与碳化深度图文稿

混凝土回弹与碳化深度集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

应该是“混凝土碳化作用”，是指碳酸气或含碳酸的水与混凝土中氢氧化钙作用生成碳酸钙的反应，正确地说，应是“碳酸化作用”，可是在国内已有通称“碳化作用”的习惯。碳化作用通常是指C02气体的作用，它不会直接引起混凝土性能的劣化，经过碳化的水泥混凝土，表面强度、硬度、密度还能有所提高。混凝土碳化作用的机理，即：碳化过程乃是外界环境中的C02通过混凝土表层的孔隙和毛细孔，不断地向内部扩散的过程。混凝土的碳化一定要有水分存在。若在毛细孔的孔壁上附着一层含有Ca(OH)2的水膜，则碳化就从带水膜的毛细孔壁开始。当环境的相对湿度为50--60％时，碳化的反应最快，可是当孔隙全部为水分所充满时，也会妨碍CO 2的扩散。 CO2扩散的深度，通常用来作为评价混凝土抗碳化性能的技术参数，因为表面暴露在大气之中的混凝土，无论如何都免不了被碳化，只是碳化速度和抑制碳化进展的能力不同而已。

碳化对混凝土的不利影响：混凝土碳化后强度硬度有所提高，但由于碳化一般均在结构表面，深度不大，故对整体结构强度影响不大。但是混凝土碳化后会产生体积收缩，当收缩应力超过混凝土表面抗拉强度时，会在表面产生裂缝。潮湿空气进入裂缝使裂缝处的混凝土碳化收缩，继而使裂缝向混凝土内部发展。当裂缝穿透混凝土保护层到达

钢筋时，由于混凝土碱性降低，湿气锈蚀钢筋，锈蚀严重时会胀裂保护层，加速锈蚀进程，最终有可能影响结构安全。耐久性良好的混凝土应该具有一定的抗拉强度、良好的抗渗透性能及良好的体积稳定性。

砼碳化指砼中的Ca(OH)2与空气中CO2或水中溶的CO2或其它酸性物质反应变成CaCO3而失去碱性的过程。砼的碳化值指砼自表面的碳化深度。它是钢筋保层厚度的依据。当砼失去碱性环境，钢筋就易锈蚀膨胀并胀裂砼，最终削弱砼对钢筋的握裹力，导至钢筋砼构件的破坏。

混凝土回弹与碳化深度

综述：碳化深度过深会降低混凝土的碱性，影响结构的耐久度。碳化就是混凝土中的Ca(OH)2和空气中的CO2反应生成CaCO3和水的过程。

碳化深度主要与水灰比和周围环境有关。一般说来，水泥用量一定的时候，水灰比越大，碳化越快。当水灰比一定的时候，水泥用量越少，碳化越快。从碳化的定义我们可以看出如果水泥用量多的话，混凝土中的Ca(OH)2就多碱性就越强，越不容易碳化。还有就是周围的环境，CO2的浓度及湿度。非常潮湿和非常干燥的时候，混凝土都不易碳化。太湿可以隔离CO2与Ca(OH)2的反映，太干CO2无法结合到水生成H2CO3（碳酸），混凝土也不会碳化。

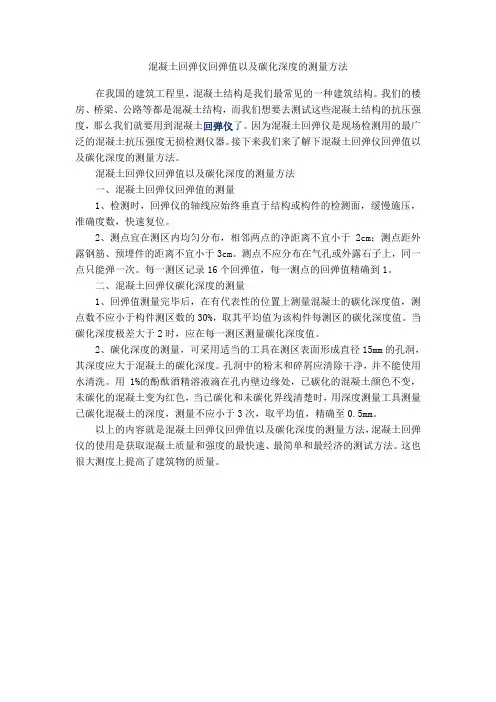

回弹检测混凝土强度是以混凝土的表面硬度来推断混凝土强度的.碳化会增大混凝土表面硬度，所以回弹判定其强度时需要检测碳化深度进行修正。

一、混凝土碳化机理及原因

1、混凝土碳化机理拌和混凝土时，硅酸盐水泥的主要成份CaO水化作用后生成Ca（OH）2，它在水中的溶解度低，除少量溶于孔隙液中，使孔隙液成为饱和碱性溶液外，大部分以结晶状态存在，成为孔隙液保持高碱性的储备，它的PH值为12.5～13.5。空气中的CO2气体不断地透过混凝土中未完全充水的粗毛细孔道，气相扩散到混凝土中部分充水的毛细孔中，与其中的孔隙液所溶解的Ca(OH)2进行中和反应。反应产物为CaCO3和H2O，CaCO3溶解度低，沉积于毛细孔中。该反应式为：Ca （OH）2+CO2→CaCO3↓+H2O

反应后，毛细孔周围水泥石中的羟钙石补充溶解为Ca2+和OH-，反向扩散到孔隙液中，与继续扩散进来的CO2反应，一直到孔隙液的PH值降为8.5～9.0时，这层混凝土的毛细孔中才不再进行这种中和反应，此时即所谓“已碳化”。确切地说，碳化应称为碳酸盐化。另外，凡是能与Ca（OH）2进行中和反应的一切酸性气体，如SO2、SO3、H2S以至于气相HCI等，均能进行上述中和反应，使混凝土碱度降低，故混凝土碳化应广义地称为“中性化”。混凝土表层碳化后，大气中的CO2继续沿混凝土中未完全充水的毛细孔道向混凝土深处气相扩散，更深入地进行碳化反应。

2、混凝土碳化原因?混凝土的主要成分有水泥、粗细骨料、水以及外加剂。水泥掺与混凝土的拌合中，水泥中主要成分是CaO，经水化作用后生成Ca(OH)2 ，混凝土的碳化，是指混凝土中的Ca(OH)2与空气中的

CO2起化学反应，生成中性的碳酸盐CaCO3 。未碳化的混凝土呈碱性，混凝土中钢筋保持钝化状态的最低（临界）碱度是PH值为11.5，碳化后的混凝土PH值为8.5～9.5。碳化使混凝土的碱度降低，同时，增加混凝土孔溶液中氢离子数量，使混凝土对钢筋的保护作用减弱。当碳化超过混凝土的保护层时，在水与空气存在的条件下，就会使混凝土失去对钢筋的保护作用，钢筋开始生锈。钢筋锈蚀后，锈蚀产生的体积比原来膨胀2~4倍，从而对周围混凝土产生膨胀应力，锈蚀越严重，铁锈越多，膨胀力越大，最后导致混凝土开裂形成顺筋裂缝。裂缝的产生使水和CO2得以顺利的进入混凝土内，从而又加速了碳化和钢筋的锈蚀。

二、影响混凝土碳化的因素影响混凝土碳化的因素有环境因素、原材料因素、施工操作因素等。铜陵地区空气污染较重，空气中二氧化硫含量较多，酸雨也较多，是影响混凝土质量的主要原因，另外影响混凝土碳化的因素还有如下几点。

1 、环境条件?因为碳化是液相反应，十分干燥的混凝土即一直处于相对湿度低于25%空气中的混凝土很难碳化；在空气湿度50%～75%的大气中，不密实的混凝土最容易碳化；但在相对湿度95%的潮湿空气中或在水中的混凝土反而难以碳化，这是因为混凝土含水时透气性小，碳化慢；在湿度相同时，风速愈高、温度愈高，混凝土碳化也愈快；混凝土碳化速度与空气中CO2浓度的平方根成正比。

2 、水泥品种? 一般说来，普通硅酸盐水泥要比早强硅酸盐水泥碳化稍快，掺混合材的水泥碳化速度更快，混合材掺量越大，碳化速度越

快。掺用优质减水剂或加气剂，可以大大改善混凝土的和易性，减小水灰比，制成密实的混凝土，使碳化减慢。尤其是加气减水剂，由于抗冻性提高，可以大大改善钢筋混凝土建筑物的耐久性。

3 、骨料种类?混凝土中的骨料本身一般比较坚硬、密实，总的说来，天然砂、砾石、碎石比水泥浆的透气性小，因此混凝土的碳化主要通过水泥浆体进行。但是，在轻混凝土中，由于轻质骨料本身气泡多，透气性大，所以能通过骨料使混凝土碳化。一般说来，轻混凝土比普通混凝土碳化快，需要掺用加气剂或减水剂来减缓它的碳化速度。

4 、水灰比?混凝土的碳化速度与它的透气性有很密切的关系，混凝土的透气性越小，碳化进行越慢。水灰比小的混凝土由于水泥浆的组织密实，透气性小，因而碳化速度就慢。同理，单位水泥用量多的混凝土碳化较慢。

5 、浇筑与养护质量

密实的混凝土表层孔隙很小，易从潮湿的空气中吸取水分而充满水，故不易碳化；欠密实的混凝土表层中大孔隙内无水，CO2可以由气相扩散到充满水的毛细孔隙而完成碳化。所以越是密实的混凝土其抗碳化能力越高。

混凝土浇筑与养护质量是影响混凝土密实性的一个重要因素。如果混凝土浇筑时不规范，特别是振捣不密实，以及养护方法不当、养护时间不足时，就会造成混凝土内部毛细孔道粗大，且大多相互连通，严重时会引起混凝土再现蜂窝、裂缝等缺陷，使水、空气、侵蚀性化学物质
