法兰的计算

法兰价格的计算(2011-04-13 08:19:02)很多人一直都想掌握一个法兰报价的计算公式，但这样的计算公式在网络上流传很多，各不相同计算出来的结果也各不一样。

其实法兰的报价还是没有什么恒定的公式的，还是要看具体的生产工艺过程。

所以我决定些一篇关于法兰报价的过程，让大家了解我们厂家是怎么报价的。

其实并没有什么好保密的。

大家都知道，成本有理论成本和实际操作成本之分，一般外贸公司自己计算出的价格跟我们讨价还价，那样的价格叫理论价格，而我们是拿着实际成本操作的厂家，经常让我们难受的就是理论成本和实际成本之间的差距。

我们来分析下网络上流传最广的的几个法兰重量计算公式：①（外径*外径-内径*内径-孔径*孔径*孔数）*厚度*0.616*0.0001单位cm②（外径*外径-内径*内径-孔径*孔径*孔数）*厚度*7.93*0.0001单位cm③ 外径＊外径＊1234＊厚度－内径＊内径＊1234＊厚度*0.00001好，我来跟大家分析一下这几个计算公式存在的问题，其实这几个公式也不是乱写出来的，也是有一定的根据的我现在来一一分析：第①个公式只要是钢材行业中人一看就知道，这个算法肯定有问题，问题在0.616上，10毫米的每米重0.616千克，而（外径*外径-内径*内径-孔径*孔径*孔数）*厚度=法兰的实际体积。

后面的0.00001CM是将计算结果转化为g.这样的计算方法我暂时不管他结果怎么样，首先理论上就有错误，请问体积*0.616=重量？第②个公式有点意思，看上去理论上好象没有什么问题（外径*外径-内径*内径-孔径*孔径*孔数）*厚度=法兰的实际体积，7.93是不锈钢每立方米的密度，体积*密度=重量，后面的0.00001CM是将计算结果转化为斤，全中。

发明这个公式是个高手，不过我计算了下，我的客户按这个公司计算法兰的重量我早发了，还等在这里这里辛苦的写博客，我们还不谈加工费等问题，体积就是立方单位，密度也是立方单位，再转换为斤显然不对，这个体积应该*钢材的比重才对，一看就不成立嘛！第③个公式有点靠谱了，[外径＊外径＊厚度＊1234（比重）*0.00001=法兰整个圆盘的重量]—[内径＊内径＊1234＊厚度*0.00001=法兰内孔的重量]=法兰盘环面整体的重量，很准，计算出的单位是斤*2转化为KG，这个基本就是法兰的成品重量，但比实际的法兰重量要重一点，因为没有减掉螺栓孔的部分的重量，尽管这样，但这根本就计算不出来法兰的价格，只是理论的东西，和实际成本有一定的差距。

法兰计算表

过程设备强度设计书
内压法兰无折边球面封头的法兰设计条件计算压力 Pc＝设计温度 t= 材料法兰许用应力 MPa ºC 垫片螺栓计算单位中国轻工业武汉设计工程有限责任公司垫片及螺栓计算材料外径 x 内径 x 厚度直径 dB= mm N= mm b= mm y= m= 个 N N N F+Fp＝
Lr =
δf
2
−
δ
2 cos β r
−l =
M r = Fr Lr =
操作情况下法兰总力矩 M P = M D + M G + M T − M r = 预紧螺栓时法兰的受力
FG = W =
N·mm 臂 mm
M a = FG LG =
力 N
力
LG = 1 / 2( Db − DG ) =
矩 N·mm mm2
MPa
Am =
[σ ]b
Wa
或
FP + F
[σ ]
t b
(两者中大者）＝
mm2
MPa
Ab =
W = 0.5( Am + Ab )[σ ]b =
mm2 N 况 mm mm mm
FD LD = FG LG = FT LT =
所有尺寸均不包括腐蚀裕量
FD = 0.785Di pc = FG = FP = FT = F − FD =
[σ ]tf [σ ]tf [σ ]tf
=
βM 0 = λδ 2 Di f
M 0Y − Zσ R =
MPa
=
切向应力 σ T =
δ 2 Di f
MPa
=
0.5(σ H + σ T )或0.5(σ H + σ R )

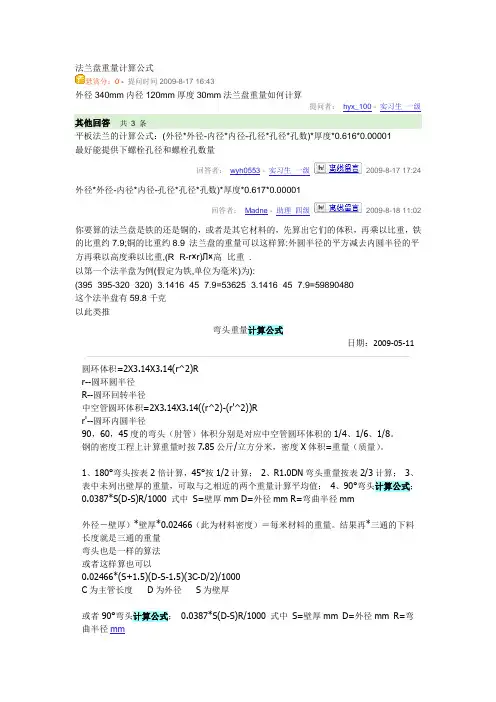

法兰盘重量计算公式

法兰盘重量计算公式悬赏分：0 - 提问时间2009-8-17 16:43外径340mm内径120mm厚度30mm法兰盘重量如何计算提问者：hyx_100 - 实习生一级其他回答共 3 条平板法兰的计算公式：(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.00001最好能提供下螺栓孔径和螺栓孔数量回答者：wyh0553 - 实习生一级2009-8-17 17:24外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.617*0.00001回答者：Madne - 助理四级2009-8-18 11:02你要算的法兰盘是铁的还是铜的，或者是其它材料的，先算出它们的体积，再乘以比重，铁的比重约7.9;铜的比重约8.9 法兰盘的重量可以这样算:外圆半径的平方减去内圆半径的平方再乘以高度乘以比重,(R×R-r×r)Л×高×比重 .以第一个法半盘为例(假定为铁,单位为毫米)为):(395×395-320×320)×3.1416×45×7.9=53625×3.1416×45×7.9=59890480这个法半盘有59.8千克以此类推弯头重量计算公式日期：2009-05-11圆环体积=2X3.14X3.14(r^2)Rr--圆环圆半径R--圆环回转半径中空管圆环体积=2X3.14X3.14((r^2)-(r'^2))Rr'--圆环内圆半径90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

钢的密度工程上计算重量时按7.85公斤/立方分米，密度X体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm外径－壁厚）*壁厚*0.02466（此为材料密度）＝每米材料的重量。

法兰工程量计算

法兰工程量计算我们需要了解法兰的基本结构和分类。

法兰通常由两个法兰盘和法兰螺栓组成，法兰盘之间通过法兰垫片和法兰螺栓紧密连接。

根据连接方式和用途的不同，法兰可以分为焊接法兰、螺纹法兰、对焊法兰、承插焊法兰等多种类型。

在进行法兰工程量计算时，我们需要考虑以下几个关键因素：1. 法兰尺寸：法兰的尺寸是计算工程量的基础。

法兰尺寸通常由内径、外径、螺栓孔数量和螺栓孔尺寸等参数确定。

根据实际需求和设计要求，选择合适的法兰尺寸非常重要。

2. 法兰材质：法兰的材质直接影响其使用寿命和性能。

常见的法兰材质包括碳钢、不锈钢、合金钢等。

根据工作环境和介质特性，选择适合的法兰材质能够提高工程质量和安全性。

3. 法兰数量：根据工程设计和管道布置，确定需要使用的法兰数量。

法兰数量的确定需要考虑管道的长度、连接点的数量和布置等因素。

4. 法兰级别：法兰级别是根据工程要求和使用场景确定的。

常见的法兰级别有标准压力法兰、高压法兰和特殊法兰等。

根据实际需求选择合适的法兰级别可以确保工程的可靠性和安全性。

5. 法兰工程量计算：根据以上因素，进行法兰工程量的计算。

法兰工程量的计算通常包括法兰盘面积、螺栓孔数量、法兰盘重量等指标。

根据实际情况，可以使用手工计算或者借助计算软件进行计算。

需要注意的是，法兰工程量的计算需要严格按照相关标准和规范进行。

在实际工程中，我们还需要考虑一些其他因素，如法兰连接的紧固力、法兰的密封性能等。

这些因素对于工程质量和安全性都有重要影响，需要在设计和施工中予以充分考虑。

总结起来，法兰工程量计算是工程设计和施工中非常重要的一环。

准确计算法兰工程量可以帮助我们选择合适的法兰尺寸和材质，确保工程的质量和安全性。

在实际工程中，我们需要严格按照相关标准和规范进行计算，并充分考虑其他因素的影响。

通过科学合理的法兰工程量计算，我们能够为工程的顺利进行提供有力支持。

法兰受力限制计算公式

法兰受力限制计算公式
①为了防止法兰泄露有两种方法，一降低法兰处管道的作用力和力矩，二是提高法兰的
压力等级，从而提高允许受力。

②适用范围：本节讨论的法兰允许的受力限制，不仅适用于管道与设备的连接法兰，而
且还适用与管道自身的法兰连接，多数情况下容器与设备的法兰连接只要满足防止泄露的要求，容器开孔处的局部应力便能满足要求。

③对于防止法兰泄露的经验做法，例如一般法兰连接处的应力不大于70Mpa便可以接受。

实际表明，该方法在管径不大时基本适用，当管径较大时可能不偏于保守。

④计算公式：
P≧P1+16000M/(πD3c)+4F/(ΠD2c)
P-法兰设计压力，Mpa；
P1-管道设计压力，Mpa；
M-法兰承受的合成弯矩，N·m
F-法兰承受的拉力（不包括内压产生的拉力），N
Dc-垫片压紧力作用中心圆直径，近似等于垫片接触面的平均直径，mm。

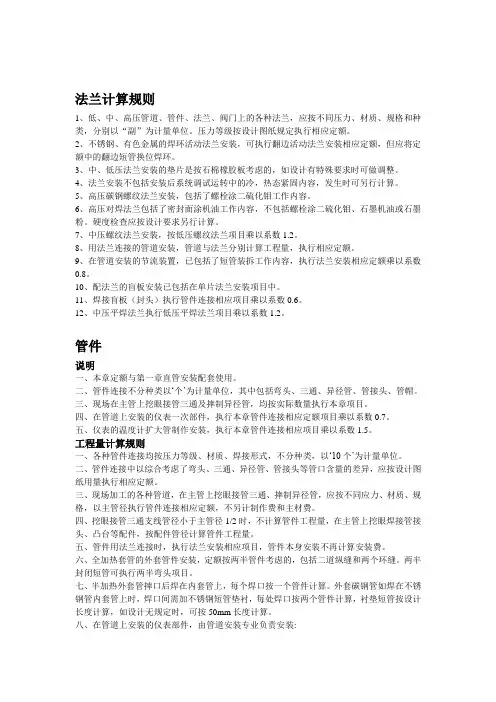

法兰计算规则

法兰计算规则1、低、中、高压管道、管件、法兰、阀门上的各种法兰，应按不同压力、材质、规格和种类，分别以“副”为计量单位。

压力等级按设计图纸规定执行相应定额。

2、不锈钢、有色金属的焊环活动法兰安装，可执行翻边活动法兰安装相应定额，但应将定额中的翻边短管换位焊环。

3、中、低压法兰安装的垫片是按石棉橡胶板考虑的，如设计有特殊要求时可做调整。

4、法兰安装不包括安装后系统调试运转中的冷，热态紧固内容，发生时可另行计算。

5、高压碳钢螺纹法兰安装，包括了螺栓涂二硫化钼工作内容。

6、高压对焊法兰包括了密封面涂机油工作内容，不包括螺栓涂二硫化钼、石墨机油或石墨粉。

硬度检查应按设计要求另行计算。

7、中压螺纹法兰安装，按低压螺纹法兰项目乘以系数1.2。

8、用法兰连接的管道安装，管道与法兰分别计算工程量，执行相应定额。

9、在管道安装的节流装置，已包括了短管装拆工作内容，执行法兰安装相应定额乘以系数0.8。

10、配法兰的盲板安装已包括在单片法兰安装项目中。

11、焊接盲板（封头）执行管件连接相应项目乘以系数0.6。

12、中压平焊法兰执行低压平焊法兰项目乘以系数1.2。

管件说明一、本章定额与第一章直管安装配套使用。

二、管件连接不分种类以‘个’为计量单位，其中包括弯头、三通、异径管、管接头、管帽。

三、现场在主管上挖眼接管三通及摔制异径管，均按实际数量执行本章项目。

四、在管道上安装的仪表一次部件，执行本章管件连接相应定额项目乘以系数0.7。

五、仪表的温度计扩大管制作安装，执行本章管件连接相应项目乘以系数1.5。

工程量计算规则一、各种管件连接均按压力等级、材质、焊接形式，不分种类，以‘10个’为计量单位。

二、管件连接中以综合考虑了弯头、三通、异径管、管接头等管口含量的差异，应按设计图纸用量执行相应定额。

三、现场加工的各种管道，在主管上挖眼接管三通、摔制异径管，应按不同应力、材质、规格，以主管径执行管件连接相应定额，不另计制作费和主材费。

圆形角铁法兰长度计算公式

圆形角铁法兰长度计算公式在工程设计和制造中，圆形角铁法兰是一种常见的连接元件，它通常用于管道、容器和设备的连接。

在设计和制造过程中，需要准确计算圆形角铁法兰的长度，以确保其能够正确连接并承受所需的压力和载荷。

本文将介绍圆形角铁法兰长度的计算公式，并对其应用进行详细说明。

圆形角铁法兰长度计算公式如下：L = 2πr + 2C + g。

其中，L为圆形角铁法兰的长度，r为法兰的半径，C为法兰的厚度，g为法兰的加工余量。

在实际应用中，需要根据具体的设计要求和制造条件来确定圆形角铁法兰的长度。

下面将对上述公式中的各个参数进行详细说明。

1. 法兰的半径（r），圆形角铁法兰的半径是指法兰中心到法兰外边缘的距离。

在计算长度时，需要准确测量法兰的半径，并将其代入公式中。

2. 法兰的厚度（C），圆形角铁法兰的厚度是指法兰的厚度。

在实际应用中，法兰的厚度通常是根据设计要求和制造条件来确定的，需要根据具体情况来确定法兰的厚度，并将其代入公式中。

3. 法兰的加工余量（g），圆形角铁法兰在加工过程中，通常会留有一定的余量，以便进行后续的加工和修整。

在计算长度时，需要考虑到法兰的加工余量，并将其代入公式中。

通过上述公式的计算，可以得到圆形角铁法兰的准确长度，从而确保其能够正确连接并承受所需的压力和载荷。

在实际应用中，需要根据具体的设计要求和制造条件来确定圆形角铁法兰的长度，并进行相应的加工和制造。

除了上述的基本计算公式外，还需要根据具体的设计要求和制造条件来确定圆形角铁法兰的长度。

在实际应用中，需要考虑到法兰的连接方式、所承受的压力和载荷、以及制造工艺等因素，从而确定合适的圆形角铁法兰长度。

总之，圆形角铁法兰长度的计算是工程设计和制造中的重要环节，需要根据具体的设计要求和制造条件来确定合适的长度。

通过准确计算圆形角铁法兰的长度，可以确保其能够正确连接并承受所需的压力和载荷，从而保证设备和管道的安全运行。

在实际应用中，需要根据具体情况来确定圆形角铁法兰的长度，并进行相应的加工和制造，以满足设计要求和制造条件。

法兰重量计算

利用EXCEL表格怎样才能用公式计算出法兰的重量(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001EXCEL例:外径A1/内径B1/孔径C1/孔数D1/厚度E1在F1求重量=(A1*A1-B1*B1-C1*C1*D1)*E1*0.616*0.0001xx重量的计算公式3.14＊＊（外径＊外径－内径＊内径－螺栓孔径＊螺栓孔径＊螺栓孔数）＊厚度＊密度各种类型法兰重量自动计算器1:全平面(FF)板式平焊xx:重量=体积*密度备注:304材质密度:7.93g/cm^3 316材质密度:7.98g/cm^3碳钢材质密度:7.85g/cm^3以304材质(密度7.93g/cm^3)为例:法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度(外径,内径,螺栓孔径,厚度单位:mm)密度=7.93 (单位单位:Kg/cm^3)法兰重量=(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π外径,内径,螺栓孔径,厚度单位:mm)=(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位：Kg) (外径,内径,螺栓孔径,厚度单位:mm)2:全平面(FF)xx盖:=(外径*外径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位：Kg) (外径,螺栓xx,厚度单位:mm)3:突面(RF)板式平焊法兰以突台为界分上下2部分计算:公式1=[(外径*外径－内径*内径－孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚度注:公式中法兰厚不包含突台厚度)公式2=[(外径*外径－内径*内径－孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔数*孔径*孔径)*突台厚度注:公式中xx厚包含突台厚度)举例:外165内59厚20孔4*18,PL-FF法兰,材质304重量圆台体积公式π*(R*R+R*r+r*r)*h。

不锈钢法兰计算公式

不锈钢法兰计算公式1.主要参数2.法兰螺栓数量计算公式法兰螺栓数量的计算公式可根据不同的标准进行选择。

常见的计算公式有美国法兰标准ANSIB16.5中的公式：N=(π/4)*(d/T)^2其中，N为螺栓数量，d为螺栓孔直径，T为法兰厚度。

3.法兰螺栓间距计算公式法兰螺栓间距的计算公式可根据不同的标准进行选择。

常见的计算公式有日本法兰标准JISB2220中的公式：其中，P为螺栓间距，D为法兰直径，d为螺栓孔直径，N为螺栓数量。

4.法兰受力计算公式法兰在工作中会承受一定的压力和力矩。

对于不锈钢法兰的受力计算，需要考虑以下公式：-法兰的轴向力计算公式：F=π*(D^2-d^2)*P/4其中，F为轴向力，D为法兰外径，d为法兰内径，P为管道的压力。

-法兰的弯曲力矩计算公式：M=π*(D^3-d^3)*P/32*Y其中，M为弯曲力矩，D为法兰外径，d为法兰内径，P为管道的压力，Y为法兰弯曲系数，取值范围一般为0.7-1.0。

5.法兰安装间隙计算公式法兰的安装间隙计算公式可根据不同的标准进行选择。

常见的计算公式有德国法兰标准DIN2501中的公式：g=(2.54*d+0.79)/(2*N)其中，g为安装间隙，d为螺栓孔直径，N为螺栓数量。

需要注意的是，以上公式仅为一般情况下的初步计算公式，具体的计算公式需要根据相关标准和设计要求进行选择和调整。

在实际工程中，还需要考虑一系列的修正系数，如环境温度修正系数、法兰连接松弛系数等，以确保法兰的安全性和可靠性。

因此，在进行不锈钢法兰设计时，建议结合具体的工程要求和标准进行综合计算和验证。

非标设备法兰设计要点的探讨

非标设备法兰设计要点的探讨摘要：设备法兰是压力容器中的主要受压元件之一，更是连接换热器的管程和壳程的重要元件，设备法兰和垫片、螺柱连接组合在一起形成了设备的密封结构，如果法兰设计不合理，会引起法兰产生过大翘曲变形而使法兰密封失效，引起设备泄露，危害人们的生命财产安全，因此设备法兰设计的合理性在整个压力容器的质量中起到重要作用。

关键字：非标设备法兰设计计算焊接1法兰设计计算① 法兰设计条件某设备原料气预热器，其设计参数如下：设计压力——6.7（壳程）/6.9（管程）MPa；设计温度——460（壳程）/400（管程）°C;工作温度——453.25/388.93（壳程）/240.32/305（管程）°C;工作压力——6.13（壳程）/6.18（管程）；容器类别——II类；腐蚀裕量——6.0（壳程）/6.0（管程）mm主体材料——12Cr2Mo1R（壳程）/15CrMoR（管程）其整体设备图形如下：图1在此台设备中，两个腔室的设计参数相差不大，先按照相对苛刻的壳程的设计参数进行法兰的设计，然后再校核管程的法兰尺寸，确保管程、壳程的法兰都满足设计参数要求。

1.法兰标准在实际工程应用中，如果设备法兰的设计，首先判定是否满足标准法兰即文献2的要求，如果所选法兰满足标准法兰的要求，就直接选用标准的，既方便制造，又能保证法兰设计的合理性。

判断方法：主要看设计压力、设计温度、材料是否满足标准规定。

查标准中的长颈对焊法兰的标准后发现其标准只适用于公称压力为0.6~6.4MPa，工作温度-70~450°C，腐蚀余量≤3mm，对比此设备设计参数后发现，压力、温度、腐蚀余量均超标，虽然材料符合标准，故无法选用标准法兰。

这里需要特别指出点是，一是，在工程应用上，查询法兰标准即文献2时，表7所对应的最大允许工作压力、工作温度均与设计参数中的设计压力、设计温度相对应。

二是，设备法兰标准一般都选用锻件，如果选用板材的话，按照法兰标准的话，必须要满足文献2中6.2中关于材料的要求。

内压及外载荷作用下的法兰计算方法介绍

| 151或管道引起的力和力矩等)，这时仅按内压来设计或选用法兰是不安全的，应按如下公式计算当量设计压力32164P Pc G GM Fe D D ππ=++(2)NB/T 47041—2014中规定：塔壳各段采用法兰连接时，法兰应同时考虑内压，轴向力和外力矩的作用，其当量设计压力按下式计算32164P Pc G GM Fe D D ππ=++以上两处内容的表述大致相同，其对外载荷均是引入了“当量设计压力”的概念，且其计算方法相同。

目前压力容器设计中广泛使用的计算软件SW6中对法兰外载荷的处理也是采用了上述处理方法。

2.2 当量压力计算的适用范围HG 20582—2011《编制说明》中明确指出：(1)该方法主要推荐用于标准法兰的选用；(2)此方法明确仅限于平垫密封的法兰，不用于其他形式密封的法兰。

故，该当量压力计算方法并非适用于所有密封面形式，且该方法用于法兰设计计算可能是不完全合适的。

NB/T 47040-2014中公式则不区分法兰密封面形式，但大部分设备法兰都是以平垫密封为主。

2.3 当量设计压力公式的推导法兰的当量设计压力计算公式中由3部分组成即：1 绪论完整的设备设计条件通常会包含管道载荷，该值一般由管道专业提供。

在进行设计工作时，通常会用该载荷校核接管与壳体间的局部应力，以此防止接管与壳体连接部位的失效。

然而，是否应该将该载荷同样应用于法兰计算，可能是存在疑问的：(1)法兰规格(标准法兰)通常由管道给出，可能已经过了配管设计可以满足管道连接。

(2)管道选用的标准法兰本身具备一定的承受外载荷的能力。

(3)所提供的管道载荷可能是个前期预估的保守值，若以此条件设计法兰，需要的法兰会远大于配对法兰。

与此同时，考虑到法兰的失效形式，通常是泄露失效。

要保证法兰不会泄露，必须要保证垫片上存在一定的压紧力(强制密封法兰)，因此，螺栓及法兰的设计时就必须要考虑到会导致垫片压紧力减小的各种情况，其中最主要的就是内压力(抵消部分螺栓上紧力)和外载荷(抵消部分螺栓上紧力，并且使得各螺栓力不再均衡)的影响。

法兰受力限制计算公式

法兰受力限制计算公式
①为了防止法兰泄露有两种方法，一降低法兰处管道的作用力和力矩，二是提高法兰的
压力等级，从而提高允许受力。

②适用范围：本节讨论的法兰允许的受力限制，不仅适用于管道与设备的连接法兰，而
且还适用与管道自身的法兰连接，多数情况下容器与设备的法兰连接只要满足防止泄露的要求，容器开孔处的局部应力便能满足要求。

③对于防止法兰泄露的经验做法，例如一般法兰连接处的应力不大于70Mpa便可以接
受。

实际表明，该方法在管径不大时基本适用，当管径较大时可能不偏于保守。

④计算公式：
P≧P1+16000M/(πD3c)+4F/(ΠD2c)
P-法兰设计压力，Mpa；
P1-管道设计压力，Mpa；
M-法兰承受的合成弯矩，N·m
F-法兰承受的拉力（不包括内压产生的拉力），N
Dc-垫片压紧力作用中心圆直径，近似等于垫片接触面的平均直径，mm。

不锈钢法兰重量计算公式304

不锈钢法兰重量计算公式304不锈钢法兰是一种用于连接管道和阀门等设备的连接件，通常由钢板或锻造件制成，并包括法兰盘、法兰垫圈、螺栓和螺母等组成。

对于不同规格的法兰，其重量也会有所不同。

以下是计算不锈钢法兰重量的公式以及计算方法。

1.不锈钢法兰重量计算公式(1)普通型法兰盘重量计算公式W=[(N-ND)某(ND1+ND2)/2某HXP]/10^6其中，W是法兰盘的重量，单位为千克；N是法兰螺孔数；ND是法兰的外径，单位为毫米；ND1是法兰螺孔圆形的直径，单位为毫米；ND2是法兰螺孔的孔径，单位为毫米；H是法兰盘的厚度，单位为毫米；P是材料密度，单位为千克/立方米。

(2)焊接型法兰盘重量计算公式W=[(ND+K)某(ND1+ND2)/2某HXP]/10^6其中，W是法兰盘的重量，单位为千克；ND是法兰的外径，单位为毫米；ND1是法兰螺孔圆形的直径，单位为毫米；ND2是法兰螺孔的孔径，单位为毫米；H是法兰盘的厚度，单位为毫米；P是材料密度，单位为千克/立方米；K是法兰不等厚量。

2.计算方法-首先确定法兰的规格和材料。

例如，不锈钢法兰的材料可以是常见的304或316L。

-根据法兰的规格和型号，确定法兰盘的外径、厚度、螺孔数量和螺孔直径等参数。

-将以上参数带入计算公式，利用计算器或计算软件计算出法兰盘的重量。

需要注意的是，计算结果的单位为千克。

-根据具体使用要求选取合适的螺栓和螺母，并且需根据法兰的规格和使用环境要求正确安装，以保证安全、可靠地使用。

总之，计算不锈钢法兰重量需要根据法兰的类型、规格和材料等参数，选取合适的计算公式进行计算。

对于非标准化的法兰，需要根据实际情况进行计算。

在使用法兰时，还需注意正确选用螺栓和螺母型号，并正确安装以确保其使用的安全性和稳定性。

不锈钢法兰重量计算

不锈钢法兰重量计算不锈钢法兰是一种连接管道、阀门和其他设备的重要配件，常用于化工、石油、制药、食品加工等行业。

根据不同的使用要求和工艺条件，不锈钢法兰的材质、规格和重量也会有所不同。

下面将对不锈钢法兰的重量计算进行详细介绍。

一、不锈钢法兰的材质和规格不锈钢法兰的规格一般按照标准进行制造，常见的标准包括国内标准GB、美国标准ANSI以及欧洲标准DIN等。

根据不同的标准，不锈钢法兰的尺寸和连接方式也有所不同，常见的尺寸包括DN15、DN25、DN50等，连接方式包括螺纹连接、对焊连接、法兰连接等。

二、不锈钢法兰的重量计算方法1.法兰盘的重量计算法兰盘是不锈钢法兰的主体部分，其重量取决于材质、规格和尺寸等因素。

一般情况下，法兰盘的重量可以通过以下公式进行计算：重量（kg）=材料密度（kg/m³）×法兰盘厚度（mm）×[(外径（mm）- 法兰孔的平均直径（mm）)/2]²×π其中，材料密度可以通过查询相关资料或询问供应商获得，一般为7.93 kg/m³。

2.法兰盖的重量计算法兰盖是不锈钢法兰的覆盖部分，其重量也取决于材质、规格和尺寸等因素。

一般情况下，法兰盖的重量可以通过以下公式进行计算：重量（kg）=材料密度（kg/m³）×法兰盖厚度（mm）×[(外径（mm）- 法兰孔的平均直径（mm）)/2]²×π其中，材料密度同样可以通过查询相关资料或询问供应商获得。

三、应用示例以下是一个具体的不锈钢法兰重量计算示例：假设我们需要计算一个不锈钢法兰的重量，材质为304不锈钢，规格为ANSI B16.5，尺寸为DN50，厚度为20mm。

根据上述公式，我们可以按照以下步骤进行计算：1.计算法兰盘的重量：法兰盘的外径为165mm，法兰孔的平均直径为52mm。

重量（kg）= 7.93 kg/m³× 20mm × [(165mm - 52mm)/2]² × π ≈ 1.79 kg2.计算法兰盖的重量：法兰盖的外径为165mm，法兰孔的平均直径为52mm。

法兰对角孔距计算公式

法兰对角孔距计算公式法兰对角孔距的计算对于很多从事机械制造、管道安装等相关工作的人来说，是一项重要但又可能让人有点头疼的任务。

先来说说啥是法兰吧。

想象一下，在工厂里那些粗粗的管道连接的地方，常常会有一个大大的圆盘，这就是法兰。

它上面有一些孔，通过螺栓把两个管道或者设备紧紧地连接在一起。

而法兰对角孔距呢，就是法兰上两个对角孔之间的距离。

这个距离可不是随便定的，得通过计算来确定，要不然螺栓可就对不上孔啦，那可就麻烦大了。

计算公式其实也不是特别复杂。

一般来说，如果法兰的螺栓孔数量是 4 个，呈正方形分布，那么对角孔距就等于螺栓孔中心圆直径乘以根号 2 。

我给您举个例子啊。

比如说有一个法兰，它的螺栓孔中心圆直径是100 毫米，那它的对角孔距就是 100 乘以根号 2，约等于 141.4 毫米。

在实际工作中，我就碰到过这么一件事儿。

有一次，我们在安装一个大型的管道系统，需要用到各种不同规格的法兰。

其中有一个法兰，厂家给的标注不太清楚，我们就只能自己来计算对角孔距。

当时，大家都有点紧张，因为这个管道系统的安装时间特别紧，如果因为这个法兰耽误了进度，那可就糟糕了。

我拿着尺子和计算器，仔细地测量和计算。

旁边的同事们也都围过来，眼巴巴地看着我，那气氛紧张得哟。

我心里也有点打鼓，万一算错了，可就麻烦啦。

我一遍又一遍地核对数据，反复计算。

终于，得出了结果。

然后我们赶紧把螺栓拿过来一试，嘿，刚刚好！那一刻，大家都松了一口气，脸上露出了笑容。

其实啊，计算法兰对角孔距虽然重要，但也不是什么特别难的事儿。

只要我们掌握了方法，认真仔细，一般都不会出错。

不过，在实际操作中，还得考虑一些其他因素。

比如说，加工误差、安装环境等等。

有时候，就算我们计算得再准确，也可能会因为一些意外情况出现小偏差。

这时候，可就得靠我们的经验和灵活处理能力啦。

总之呢，法兰对角孔距的计算虽然只是机械制造和管道安装中的一个小环节，但却马虎不得。

只有把每个小环节都做好，才能保证整个工程的顺利进行。

EN1591法兰计算标准简介二

标　准　规　范　EN1591法兰计算标准简介(二)蔡仁良(华东理工大学,上海　200237)摘　要:E N1591-1《法兰及其接头-垫片圆形法兰连接的设计规则———第一部分:计算方法》是欧盟发布的压力设备指令(PE D)的协调标准和E N13445《非受火压力容器》收录的法兰设计方法。

本文对E N1591-1新的设计思路和计算原理作一介绍,并与传统的AS ME规范方法进行对比。

关键词:E N1591;法兰;密封中图分类号:T Q05518;T-651 文献标识码:A 文章编号:1001-4837(2003)11-0006-04I ntroduction to Flange Design Standard EN1591(2)CAI R en-liang(East China University of Science and T echnology,Shanghai200237,China)Abstract:E N1591-1“Flanges and Their Joint-Design Rules for G asketed Circular Flange C onnections-Part1:Calculation method”is the harm onized standard of PE D issued by European C ommission of standardiza2 tion and is als o the design method of flange for E N13445“Un fired Pressure Vessels”.In this paper,new idea and principia of E N1591-1was introduced and com pared with conventional AS ME code method as well.K ey w ords:E N1591;flange;sealing5　载荷限制值的确定准则一般而言,有几种法兰结构的失效型式:过度变形、蠕变、磨蚀/腐蚀和疲劳。
