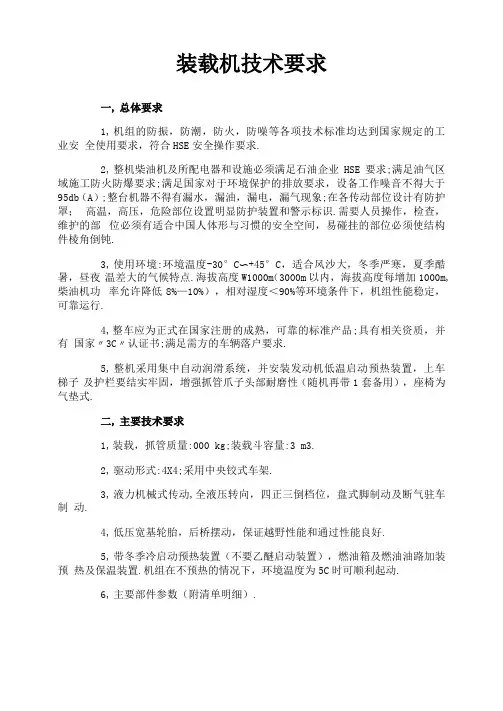

装载机技术要求

一、总体要求

1、机组的防振、防潮、防火、防噪等各项技术标准均达到国家规定的工业安全使用要求，符合HSE安全操作要求。

2、整机柴油机及所配电器和设施必须满足石油企业HSE要求;满足油气区域施工防火防爆要求；满足国家对于环境保护的排放要求，设备工作噪音不得大于95db(A)；整台机器不得有漏水、漏油、漏电、漏气现象；在各传动部位设计有防护罩；高温、高压、危险部位设置明显防护装置和警示标识。需要人员操作、检查、维护的部位必须有适合中国人体形与习惯的安全空间，易碰挂的部位必须使结构件棱角倒钝。

3、使用环境：环境温度-30℃~+45℃，适合风沙大、冬季严寒、夏季酷暑、昼夜温差大的气候特点。海拔高度≤1000m(3000m以内，海拔高度每增加1000m，柴油机功率允许降低8%—10%)，相对湿度≤90%等环境条件下，机组性能稳定，可靠运行。

4、整车应为正式在国家注册的成熟、可靠的标准产品；具有相关资质，并有国家“3C”认证书；满足需方的车辆落户要求。

5、整机采用集中自动润滑系统，并安装发动机低温启动预热装置,上车梯子及护栏要结实牢固，增强抓管爪子头部耐磨性（随机再带1套备用），座椅为气垫式。

二、主要技术要求

1、装载、抓管质量：000 kg；装载斗容量：3 m3。

2、驱动形式：4×4；采用中央铰式车架。

3、液力机械式传动，全液压转向，四正三倒档位，盘式脚制动及断气驻车制动。

4、低压宽基轮胎，后桥摆动，保证越野性能和通过性能良好。

5、带冬季冷启动预热装置（不要乙醚启动装置），燃油箱及燃油油路加装预热及保温装置。机组在不预热的情况下，环境温度为5℃时可顺利起动。

6、主要部件参数（附清单明细）。

三、基本配置：

1、东风康明斯发动机。

2、进口采埃孚（ZF）变速箱、变矩器（4个前进档，3个后退档）

3、驾驶室、操作室配冷暖空调，内置防翻滚/防落物保护装置。

4、配置液压先导操作系统。

四、其它技术要求

1、必须实现抓管和装载转运两项功能，操作系统全液压，液路主阀件采用进口件。

2、机组配专用随机工具一套、4kg干粉灭火器2只，驾驶室内配装工具箱一只。

3、操作台上安装发动机油压力表、水温表，变速箱油温表，气压表，液压系统压力表、温度表等仪表。

4、操作室上方装照明灯2个，方便夜间作业。

5、整机颜色为小松黄，油漆为海洋漆。

6、每台机器带随机易损件一套，并列出清单明细。

7、需方可派人员参加出厂试验验收，试验前一周由供方通知需方。如需方不能按时参加，供方自行按计划进行试验。

8、设备到现场安装调试时，供方必须派技术人员现场培训指导服务，需方在设备投用前一周通知供方。

9、供方为需方提供售后服务（见附表1）

10、整机随机配件（明细见附表2）

11、整套机组质量保证期自设备货到目的地验收之日起计一年。由于产品自身质量问题造成的损坏，供方无偿维修或更换；由于需方使用不当造成的损坏，供方按需方的需要及时提供配件，进行有偿服务。

五、技术文件：

整套机组出厂交付时，应随机提供下列文件（每台机器）

整机及关键件产品合格证 1套

装箱清单 1套

整机使用维护说明书、零件图册（中、英文）各2套，并提供电子版1套发动机、变速箱等关键部件的说明书及零件图册(中、英文) 各2套，并提供电子版1套整机出厂试验报告书 1套

随机备件清单 1套

随机工具清单 1套

整机性能参数

一、主要尺寸和性能参数

1.铲斗容量: 3 m3

2.额定载荷: 5000 kg

3.动臂举升时间(满载): ≦6.2 s

4.动臂下降时间(空载): ≦3.4 s

5.铲斗前倾时间: ≦1.5 s

三项和≦11s

6.铲斗上翻角(铲斗最高时): 60.5 0

7.铲斗下翻角(铲斗最高时): 45 0

8.最大卸载距离（最大卸载高度时）: 1035±20 mm

9.最大卸载高度: 3100±20 mm

10.挖掘深度: 60 mm

11.轴距: 3250±20 mm

12.轮距: (前轮): 2150±10 mm

(后轮): 2150±10 mm

13.最小离地间隙: 431±10 mm

14.外廓最小转弯半径: 6095 mm

15.铲斗外侧最小转弯半径: 6775 mm

16.爬坡度: 300

17.行驶速度: 前进后退

1) 一档(1sr): 7 7 km/h

2) 二档(2nd): 12.7 12.7 km/h

3) 三档(3rd): 24.5 24.5 km/h

4) 四档(4th): 38.5 km/h

18. 牵引力: 159±5 KN

19. 最大掘起力（转斗）： 160±5 KN

20. 倾翻载荷(全转向)： 105 KN

21.外形尺寸:

1) 长: 8060±100 mm

2) 宽: 2750±20 mm(车轮外侧) 2976±10mm(斗宽)

3) 高: 3467±50 mm

22.自重： 16800±200 kg

23.抱叉形式: 交叉式

24.标准卡径: 350mm

二、发动机

1.型号: 康明斯6CT8.3-C215柴油机

2. 型式: 6缸直列水冷4冲程直喷式

3.缸数-缸径×行程: 6- 114×135mm

4.额定功率: 162 KW

5.额定转速: 2200 r/min

6.空车最低稳定转速: 700 ～ 750 r/min

7.最大扭矩: 872 N.m/1500rpm

8.最低燃油消耗率: 233 g/kw.h

9. 起动方式: 24V电起动

三、变矩器:

1.变矩系数:

2.55

2.型式：单级-单相三元件（单涡轮），ZF公司制造
