标准节流装置
标准的节流装置
标准的节流装置1. 简介节流装置是一种用于控制液体或气体流动的设备，通过降低流体的流速和减少压力波动来实现流量调节和稳定流动。
标准的节流装置是工业领域常用的一种阀门，具有广泛的应用。
2. 工作原理标准的节流装置基于流体的流动原理来实现流量控制。
其工作原理可以简化为两个步骤：1. 限制流动区域：节流装置通过缩小通道的截面积，从而限制了流体的流动。
通常，节流装置的流道会采用特殊设计的形状，以便更好地控制流体流动的速度和方向。
2. 增加流阻：节流装置会引起流体流动过程中的流阻。
当流体通过节流装置时，会产生压力损失，从而降低流速。
这种增加流阻的作用可以通过节流装置的形状和材料的选择来实现。
3. 节流装置的特点标准的节流装置具有一些独特的特点，使其成为流量控制的首选装置：•可控性强：节流装置可以根据需要进行调节，以实现不同的流量要求。
通过改变节流装置的截面积或形状，可以实现精确的流量控制。
•流体稳定性高：标准的节流装置具有稳定流动的特性，可以减少流体流动过程中的压力波动。
这对于某些需要保持流体稳定性的工业应用非常重要。
•耐腐蚀性能好：节流装置通常使用耐腐蚀的材料制造，比如不锈钢、铜等。
这使得它们能够在恶劣的环境条件下长时间使用。
•结构简单、可靠性高：标准的节流装置通常具有简单的结构，易于安装和维护。
其可靠性高，能够长时间稳定工作。
4. 应用场景标准的节流装置在许多工业领域都有广泛的应用，以下是其中的一些常见场景：•流量控制：节流装置可以用于控制液体或气体的流量，例如自来水管道中的节流阀、气体控制系统中的流量控制阀等。
•压力稳定：节流装置可以用于稳定流体流动过程中的压力，例如石油钻井中的井口节流装置、工业加热系统中的节流阀等。
•能量节约：节流装置可以通过减少能量消耗来实现能量节约的目的，例如空调系统中的节流阀、汽车制动系统中的节流装置等。
5. 结论标准的节流装置是一种重要的流量控制装置，具有可控性强、流体稳定性高、耐腐蚀性能好、结构简单可靠等优点。
标准节流装置
标准节流装置标准节流装置是一种用于控制流体流速的装置，它在工业生产和日常生活中起着非常重要的作用。
标准节流装置可以通过限制流体的流速来实现流量的控制，从而达到节约能源、降低成本、提高效率的目的。
本文将介绍标准节流装置的原理、类型和应用领域。
首先，标准节流装置的原理是通过改变流体流经管道的截面积来实现流速的控制。
当流体通过节流装置时，其流速会随着截面积的改变而发生变化，从而达到控制流速的目的。
标准节流装置可以通过不同的结构设计和材料选择来实现对不同流体的控制，如液体、气体等。
其次，标准节流装置根据其结构和工作原理可以分为多种类型，常见的包括孔板节流装置、节流阀、节流孔等。
孔板节流装置是一种通过在管道中设置孔板来改变流体流速的装置，它通常用于大流量、低压差的场合。
节流阀是一种通过改变阀门开度来控制流体流速的装置，它适用于对流速精度要求较高的场合。
节流孔是一种通过在管道中设置小孔来实现流速控制的装置，它通常用于对流速要求不高的场合。
最后，标准节流装置在工业生产和日常生活中有着广泛的应用领域。
在工业生产中，标准节流装置常用于流体控制系统、液压系统、气动系统等领域，它可以实现对流体流速的精确控制，从而保证生产过程的稳定性和效率。
在日常生活中，标准节流装置常用于供水系统、空调系统、汽车发动机等领域，它可以实现对水流、气流的控制，从而节约能源、降低成本。
综上所述，标准节流装置作为一种用于控制流体流速的装置，在工业生产和日常生活中有着重要的作用。
它的原理是通过改变流体流经管道的截面积来实现流速的控制，根据不同的结构和工作原理可以分为多种类型，应用领域广泛。
通过合理选择和使用标准节流装置，可以实现节约能源、降低成本、提高效率的目的，对于推动工业生产和社会发展具有重要意义。
节流装置

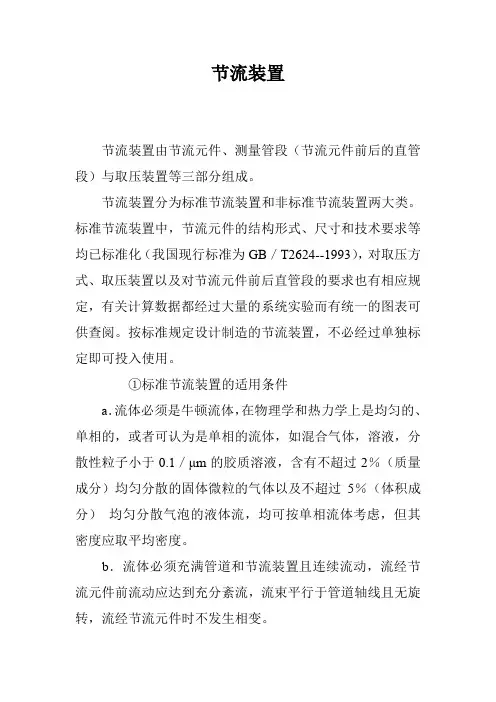

节流装置节流装置由节流元件、测量管段（节流元件前后的直管段）与取压装置等三部分组成。
节流装置分为标准节流装置和非标准节流装置两大类。
标准节流装置中，节流元件的结构形式、尺寸和技术要求等均已标准化（我国现行标准为GB／T2624--1993），对取压方式、取压装置以及对节流元件前后直管段的要求也有相应规定，有关计算数据都经过大量的系统实验而有统一的图表可供查阅。
按标准规定设计制造的节流装置，不必经过单独标定即可投入使用。
①标准节流装置的适用条件a．流体必须是牛顿流体，在物理学和热力学上是均匀的、单相的，或者可认为是单相的流体，如混合气体，溶液，分散性粒子小于0.1／μm的胶质溶液，含有不超过2％（质量成分）均匀分散的固体微粒的气体以及不超过5％（体积成分）均匀分散气泡的液体流，均可按单相流体考虑，但其密度应取平均密度。
b．流体必须充满管道和节流装置且连续流动，流经节流元件前流动应达到充分紊流，流束平行于管道轴线且无旋转，流经节流元件时不发生相变。
c．流动是稳定的或随时间缓变的，不适用于脉动流和临界流的流量测量，流量变化范围亦不能太大（一般最大流量与最小流量之比值不超过3：1）。
②标准节流元件的结构形式标准节流元件有孔板、喷嘴和文丘里管。
工业上最常用的是孔板，其次是喷嘴，文丘里管使用较少。
a．标准孔板标准孔板是一块具有与管道同心圆形开孔的圆板，如图1所示，迎流一侧是有锐利直角t入口边缘的圆筒形孔，顺流的出口呈扩散的锥形。
标准孔板的各部分结构尺寸、粗糙度在“标准”中都有严格的规定。
它的特征尺寸是节流孔径d，在任何情况下，应使d>12.5 mm，且直径比卢应满足0.20≤β≤0.75；节流孔厚度E应在0.005D与0.02D（D为管道直径）之间；孔板厚度E应在e与0.05D之间；扩散的锥形表面应经精加工，斜角F应为450±150。
标准孔板结构简单，加工方便，价格便宜；但对流体造成的压力损失较大，测量精度较低，而且一般只适用于洁净流体介质的测量。
节流装置标准

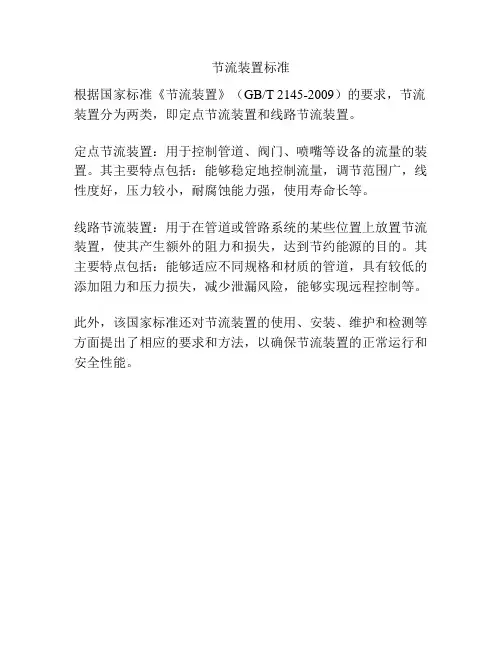

节流装置标准
根据国家标准《节流装置》（GB/T 2145-2009）的要求，节流装置分为两类，即定点节流装置和线路节流装置。
定点节流装置：用于控制管道、阀门、喷嘴等设备的流量的装置。
其主要特点包括：能够稳定地控制流量，调节范围广，线性度好，压力较小，耐腐蚀能力强，使用寿命长等。
线路节流装置：用于在管道或管路系统的某些位置上放置节流装置，使其产生额外的阻力和损失，达到节约能源的目的。
其主要特点包括：能够适应不同规格和材质的管道，具有较低的添加阻力和压力损失，减少泄漏风险，能够实现远程控制等。
此外，该国家标准还对节流装置的使用、安装、维护和检测等方面提出了相应的要求和方法，以确保节流装置的正常运行和安全性能。
标准节流装置有那些标准节流装置有什么优点王建中孙

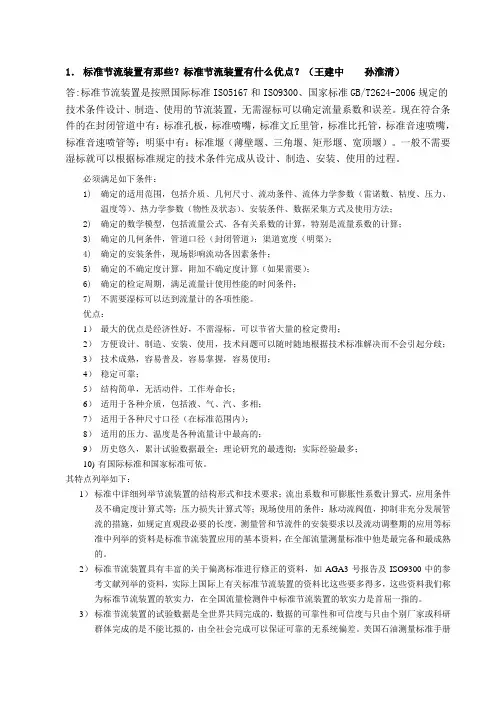

1．标准节流装置有那些？标准节流装置有什么优点？（王建中孙淮清）答:标准节流装置是按照国际标准ISO5167和ISO9300、国家标准GB/T2624-2006规定的技术条件设计、制造、使用的节流装置，无需湿标可以确定流量系数和误差。
现在符合条件的在封闭管道中有：标准孔板，标准喷嘴，标准文丘里管，标准比托管，标准音速喷嘴，标准音速喷管等；明渠中有：标准堰（薄壁堰、三角堰、矩形堰、宽顶堰）。
一般不需要湿标就可以根据标准规定的技术条件完成从设计、制造、安装、使用的过程。
必须满足如下条件：1)确定的适用范围，包括介质、几何尺寸、流动条件、流体力学参数（雷诺数、粘度、压力、温度等）、热力学参数（物性及状态）、安装条件、数据采集方式及使用方法；2)确定的数学模型，包括流量公式、各有关系数的计算，特别是流量系数的计算；3)确定的几何条件，管道口径（封闭管道）；渠道宽度（明渠）；4)确定的安装条件，现场影响流动各因素条件；5)确定的不确定度计算，附加不确定度计算（如果需要）；6)确定的检定周期，满足流量计使用性能的时间条件；7)不需要湿标可以达到流量计的各项性能。
优点：1）最大的优点是经济性好，不需湿标，可以节省大量的检定费用；2）方便设计、制造、安装、使用，技术问题可以随时随地根据技术标准解决而不会引起分歧；3）技术成熟，容易普及，容易掌握，容易使用；4）稳定可靠；5）结构简单，无活动件，工作寿命长；6）适用于各种介质，包括液、气、汽、多相；7）适用于各种尺寸口径（在标准范围内）；8）适用的压力、温度是各种流量计中最高的；9）历史悠久，累计试验数据最全；理论研究的最透彻；实际经验最多；10)有国际标准和国家标准可依。
其特点列举如下：1）标准中详细列举节流装置的结构形式和技术要求；流出系数和可膨胀性系数计算式，应用条件及不确定度计算式等；压力损失计算式等；现场使用的条件：脉动流阀值，抑制非充分发展管流的措施，如规定直观段必要的长度，测量管和节流件的安装要求以及流动调整期的应用等标准中列举的资料是标准节流装置应用的基本资料，在全部流量测量标准中他是最完备和最成熟的。
标准节流装置的选型
差压式流量计
一、概述
1.1 差压式流量计
根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。
1.2 标准节流装置
按照标准文件设计、制造、安装和使用，无须经实流校准即可确定其流量值并估算流量测量误差。
1.3差压式的技术难题
标准文件试验数据的陈旧制约获得更高精度
直管段长度的规定的修改，以便更适应实际情况
标准节流装置的选型
节流式差压流量计的首选检测件当然是标准节流装置，选型从以下几方面考虑：
1)管径
2)直径比
3)雷诺数范围
4)测量精确度：（在同样差压、密度下）决定于流出系数与可膨胀性系数的
不确定度。
5)允许的压力损失
6)要求的最短直管段长度
7)对被测介质脏污、磨损和腐蚀的敏感性
8)结构的复杂程度和价格
9)安装的方便性
10)使用的长期稳定性
安装注意事项
1、测量管及其安装。
标准节流装置的取压方式
标准节流装置的取压方式标准节流装置是一种用于控制流体流速的装置，通常应用于管道系统中。
在工业生产和生活中，我们经常会遇到需要控制流体流速的情况，而标准节流装置的取压方式对于其正常运行起着至关重要的作用。
本文将介绍标准节流装置的取压方式，以帮助读者更好地了解和掌握相关知识。
1. 静压取压方式。
静压取压方式是最常见的一种取压方式。
在这种方式下，通过在管道中设置静压取压装置，利用管道内流体的静压力来进行测量。
静压取压方式适用于流体为液体的情况，其原理简单、操作方便，但需要考虑流体的密度和静压力的转换关系。
2. 动压取压方式。
动压取压方式是另一种常见的取压方式。
在这种方式下，通过在管道中设置动压取压装置，利用管道内流体的动压力来进行测量。
动压取压方式适用于流体为气体的情况，其原理基于质量守恒和动量守恒定律，需要考虑流体的密度和流速的关系。
3. 差压取压方式。
差压取压方式是一种常用的取压方式。
在这种方式下，通过在管道中设置差压取压装置，利用管道内流体的压力差来进行测量。
差压取压方式适用于需要测量流体流速的情况，其原理基于流体动能定理和伯努利方程，需要考虑流体的密度和流速的关系。
4. 涡街取压方式。
涡街取压方式是一种新型的取压方式。
在这种方式下，通过在管道中设置涡街取压装置，利用管道内流体的涡街效应来进行测量。
涡街取压方式适用于需要测量高粘度流体的情况，其原理基于流体的旋转运动和动能转换，需要考虑流体的黏度和流速的关系。
5. 超声波取压方式。
超声波取压方式是一种高精度的取压方式。
在这种方式下，通过在管道中设置超声波取压装置，利用超声波在流体中的传播速度来进行测量。
超声波取压方式适用于需要非接触式测量的情况，其原理基于超声波在流体中的传播速度和频率的关系，需要考虑流体的密度和温度的影响。
总结：标准节流装置的取压方式有多种，每种方式都有其适用的场景和特点。
在实际应用中，需要根据具体情况选择合适的取压方式，并严格按照相关标准和规范进行操作，以确保取压的准确性和可靠性。
标准节流装置有哪些
标准节流装置有哪些标准节流装置是一种用于控制液体或气体流量的装置，它在工业生产和日常生活中起着非常重要的作用。
标准节流装置的种类繁多，每种装置都有其特定的适用场景和优势。
下面我们就来介绍一些常见的标准节流装置。
1. 节流阀。
节流阀是一种通过调节孔径大小来控制流体流速的装置。
它通常由阀体、阀芯和执行机构组成，通过改变阀芯的位置来改变孔径大小，从而实现流速的控制。
节流阀广泛应用于石油、化工、冶金、电力等行业，能够满足不同工况下的流量控制需求。
2. 节流孔板。
节流孔板是一种安装在管道中的具有孔径的金属板，通过孔板上的孔径大小和数量来控制流体的流速。
节流孔板结构简单，安装方便，适用于一些对流体清洁度要求不高的场合。
它在化工、环保、食品加工等领域有着广泛的应用。
3. 节流孔。
节流孔是一种通过在管道内设置孔径来实现流速控制的装置。
节流孔的孔径大小和数量可以根据具体的流量要求进行设计，因此在一些特殊的工况下能够实现更精确的流量控制。
节流孔通常用于一些对流体清洁度要求较高的场合，如医药、生物工程等领域。
4. 节流装置。
除了上述常见的节流装置外，还有一些特殊的节流装置，如节流喉、节流环等。
这些装置通常在特定的工艺流程中使用，能够满足一些特殊的流量控制需求。
总结。
标准节流装置种类繁多，每种装置都有其特定的优势和适用场景。
在选择节流装置时，需要根据具体的工况和流量要求来进行合理的选择，以确保流体流速的准确控制。
同时，在使用节流装置时，需要严格按照操作规程进行操作，确保装置的正常运行和安全性。
希望本文介绍的内容能够对您有所帮助，谢谢阅读！。
标准节流装置的使用条件
标准节流装置的使用条件
标准节流装置是一种用于控制流体流量的设备，广泛应用于各种工业领域。
正确的使用条件对于确保装置的正常运行和安全性至关重要。
本文将就标准节流装置的使用条件进行详细介绍，以便用户能够正确、安全地使用这一设备。
首先，使用标准节流装置的环境应当符合相关的工业标准和安全规定。
装置应当安装在符合要求的管道上，并且周围环境应当没有明显的安全隐患。
在安装过程中，需要确保装置的密封性和稳定性，以免出现泄漏或者其他安全问题。
其次，使用标准节流装置的流体介质应当符合设备的设计要求。
不同的装置适用于不同的介质，因此在选择装置时需要明确介质的类型和性质。
如果介质的性质发生变化，需要及时调整装置以适应新的工作条件。
另外，使用标准节流装置的压力范围也是需要考虑的重要因素。
装置应当能够承受介质流动时产生的压力，并且能够稳定地控制流量。
在实际使用中，需要根据介质的压力变化及时调整装置的参数，以确保其正常工作。
此外，使用标准节流装置的温度范围也是需要注意的。
介质的温度对装置的工作稳定性有一定影响，因此需要选择适用于介质温度范围的装置，并且在使用过程中避免出现过高或过低的温度。
最后，使用标准节流装置时需要注意其与其他设备的配合问题。
装置的安装位置、管道连接、控制系统等都需要与其他设备协调一致，以确保整个系统的正常运行。
综上所述，正确的使用条件对于标准节流装置的正常运行和安全性至关重要。
在实际使用中，用户需要根据设备的设计要求和工作环境的实际情况，选择合适的装置并严格遵守相关的规定和标准，以确保装置的正常运行和安全性。
标准节流装置
标准节流装置标准节流装置是一种用于控制流体流动的装置，它可以通过限制流体的流速来实现节流作用。
在工业生产和日常生活中，节流装置被广泛应用于管道系统、阀门和喷嘴等设备中，以实现对流体流速的控制和调节。
本文将介绍标准节流装置的工作原理、分类、应用领域及选型注意事项。
工作原理。
标准节流装置通过改变流体流道的截面积或形状，从而改变流体通过流道的速度和压力。
当流体通过节流装置时，流体的动能会转化为压力能，使得流体的压力升高，流速减小。
这样就可以实现对流体流速的控制和调节。
常见的标准节流装置包括孔板、节流阀、喷嘴等。
分类。
根据节流装置的结构和工作原理，可以将其分为静态节流装置和动态节流装置两大类。
静态节流装置主要包括孔板和节流环，其结构简单、成本低廉，适用于一般流体的控制。
动态节流装置主要包括节流阀和喷嘴，其结构复杂，但能够实现对流体流速的精确控制，适用于对流速要求较高的场合。
应用领域。
标准节流装置广泛应用于石油化工、冶金、电力、供水、供气、暖通空调等领域。
在石油化工行业，节流装置被用于管道系统和化工设备中，用于控制流体的流速和压力，保证生产过程的安全稳定运行。
在供水和供气系统中，节流装置被用于调节管网压力，保证供水供气的稳定性。
在暖通空调系统中，节流装置被用于调节冷却水和制冷剂的流速，实现系统的能效优化。
选型注意事项。
在选择标准节流装置时，需要考虑流体的性质、流速范围、压力损失、温度和材质等因素。
对于高粘度流体，应选择结构简单的孔板或节流环；对于高流速和高精度控制要求的场合，应选择结构复杂的节流阀或喷嘴。
此外，还需要考虑装置的耐压性能、耐腐蚀性能和密封性能，以确保装置在长期运行中能够稳定可靠地工作。
结语。
标准节流装置作为流体控制系统中的重要组成部分，对于保证系统的安全稳定运行和能效优化起着至关重要的作用。
通过了解节流装置的工作原理、分类、应用领域及选型注意事项，可以更好地选择和应用节流装置，从而实现对流体流速的有效控制和调节。
标准节流装置的选型原则 节流装置如何操作
标准节流装置的选型原则节流装置如何操作节流式差压流量计的检测件当然是标准节流装置，为了选择比较合适的标准节流装置，选型时应从以下几方面考虑：依据上述几方面，标准节流装置的选型原则可归纳为以节流式差压流量计的检测件当然是标准节流装置，为了选择比较合适的标准节流装置，选型时应从以下几方面考虑：依据上述几方面，标准节流装置的选型原则可归纳为以下几点。
标准节流装置各种类型节流件应用的管径、直径比和雷诺数范围皆有确定的限制，在国家标准GB/T2624—93（或国际标准ISO5167—1）中有认真规定，例如孔板可应用于比喷嘴和文丘里喷嘴更大的管径范围，经典文丘里管各种类型之间的管径范围差别较大等等。
标准节流装置各种类型节流件的精准明确度在同样差压、密度测量精准明确度下，决议于流出系数与可膨胀性系数的不确定度。
各种节流件的流出系数的不确定度差别较大，相比之下，孔板的流出系数的不确定度最小，廓形节流件（喷嘴、文丘里管）较大。
廓形节流件较大的原因，是标准中给出的流出系数公式所依据的拟合的数据库质量较差。
但是对廓形节流件进行个别校准，也可得到高的精准明确度。
在同样差压下，经典文丘里管和文丘里喷嘴的压力损失约为孔板与喷嘴的1/4—1/6、而在同样的流量和相同的β值时喷嘴的压力损失只有孔板的30％—50％。
在相同阻流件类型和直径比情况下，经典文丘里管的必要直管段长度比孔板与喷嘴的要小得多。
测量易使节流件沾污、磨损及变形的被测介质时，廓形节流件较孔板要优越得多。
在加工制造及安装等方面，孔板较为简单，喷嘴次之，文丘里喷嘴和经典文丘里管最多而杂，其造价亦依次递增。
管径愈大，这种差别愈显着。
孔板易取出检查节流件质量（接受可换孔板节流装置），喷嘴和文丘里管则需截断流体，拆下管道才可检查，比较麻烦。
中小口径（DN50—DN100）节流装置，取压口尺寸和取压位置的影响显着，这时接受环室取压有确定优势。
节流式差压流量计无论牢靠性，精准明确度及功能多样化已今非昔比。
什么是标准节流装置
什么是标准节流装置
标准节流装置是一种用于控制流体流速的装置，通常被应用于管道系统中。
它的作用是通过减小管道截面积，降低流体的流速，从而达到节流的效果。
在工业生产和日常生活中，标准节流装置被广泛应用，它不仅可以控制流体流速，还能够减小压力损失，提高管道系统的安全性和稳定性。
标准节流装置的种类繁多，常见的有孔板节流装置、节流环装置、节流阀等。
不同的装置适用于不同的场合和要求，但它们的基本原理是相似的，即通过改变流体流过的截面积，控制流速，达到节流的目的。
在工业生产中，标准节流装置被广泛应用于化工、石油、冶金、电力等领域。
它可以用于调节流体的流速和压力，保证生产过程的正常运行。
同时，标准节流装置还可以用于测量流体的流量，通过测量压力差来计算流量大小，为生产过程提供重要的数据支持。
在日常生活中，标准节流装置也扮演着重要的角色。
比如，家用淋浴器、水龙头等设备中常常安装有节流装置，它可以限制水流速，降低用水量，节约资源的同时又不影响使用效果，起到节能环保的作用。
总的来说，标准节流装置在工业生产和日常生活中都具有重要的意义。
它不仅可以控制流体流速，减小压力损失，还可以节约资源，保护环境。
因此，对于标准节流装置的研究和应用具有重要的意义，可以为工业生产和生活环境的改善提供有力支持。
节流装置标准(一)
节流装置标准(一)节流装置标准什么是节流装置？节流装置是指一种用于减少或限制流体流量的装置，广泛应用于各种工业领域。
它可以通过改变流体的通道形状或增加阻力来实现流量的控制。
节流装置的作用节流装置可以实现以下作用：•控制流体的流量，避免过量流量引发设备故障或危险。
•节约能源，减少能源的浪费。
•调整流量，满足不同工艺或设备的需要。
•增加流体的压力，提高设备的效率。
节流装置的分类节流装置根据其原理和形式的不同，可以分为以下几类：1.喷嘴–直喷式喷嘴–对喷式喷嘴–脉冲喷嘴2.弯头–普通弯头–角度可调弯头–节流弯头3.孔板–方孔板–圆孔板–锥形孔板4.节流阀–旋塞节流阀–球阀式节流阀–蜗壳节流阀节流装置的标准为了保证节流装置的性能和可靠性，制定了一系列的标准：1.测量标准–测量流体流量的方法和精度要求。
–测量装置的选型和安装要求。
2.设计标准–节流装置的形状、尺寸和结构要求。
–材料选择和耐压性能要求。
3.安全标准–给出节流装置的额定工作压力和温度范围。
–确保节流装置在工作过程中不发生泄漏和爆破。
4.检验标准–节流装置的检验方法和要求。
–检测装置的合格性和可靠性。
节流装置的发展趋势随着科技的进步和工业的发展，节流装置的发展也呈现出以下几个趋势：•自动化：越来越多的节流装置具备自动化控制功能，能够根据需要自动调整流量。
•智能化：节流装置结合传感器和数据分析技术，实现智能化监测和优化控制。
•节能环保：节流装置的设计越来越注重能源的节约和环境的保护。
•多功能化：节流装置不仅仅用于流体的控制，还能实现其他功能，如过滤、混合等。
结论节流装置的标准对于保证其性能和可靠性至关重要。
随着科技的发展，节流装置的功能和性能将不断提升，为工业生产带来更大的效益和便利。
标准节流装置国家标准
标准节流装置国家标准标准节流装置国家标准是指在水资源利用中，为了节约水资源，降低水浪费，保护环境，提高水资源利用效率而制定的国家标准。
标准节流装置是指在供水系统中安装的节流装置，通过减小水流量来达到节约用水的目的。
标准节流装置国家标准的制定，对于推动水资源节约利用和保护环境具有重要意义。
首先，标准节流装置国家标准的制定对于提高水资源利用效率具有重要意义。
水是人类生活和生产的重要资源，而且是不可再生资源。
在当前全球水资源紧缺的形势下，采取有效措施节约用水势在必行。
而标准节流装置国家标准的制定，可以规范节流装置的设计、安装和使用，提高供水系统的水资源利用效率，减少水资源的浪费，为实现节约用水提供技术支持。
其次，标准节流装置国家标准的制定对于降低供水系统的水损率具有重要意义。
供水系统的水损率是衡量供水系统运行效率的重要指标，而节流装置的安装可以有效降低供水系统的水损率。
标准节流装置国家标准的制定，可以规范节流装置的性能指标和安装要求，保证节流装置的正常运行，减少供水系统的漏水和浪费，降低水损率，提高供水系统的运行效率。
再次，标准节流装置国家标准的制定对于保护环境具有重要意义。
水资源的浪费不仅会导致资源的枯竭，还会对环境造成严重的影响。
而标准节流装置国家标准的制定，可以推动供水系统的节水改造，减少水资源的浪费，降低对环境的负面影响，保护生态环境，实现可持续发展。
综上所述，标准节流装置国家标准的制定对于提高水资源利用效率、降低供水系统的水损率、保护环境具有重要意义。
我们应当重视标准节流装置国家标准的制定和实施，推动水资源的节约利用，保护生态环境，实现可持续发展。
希望相关部门和单位能够加大标准节流装置国家标准的宣传力度，推动标准的贯彻执行，共同为节约用水、保护环境作出积极贡献。
什么叫标准节流装置
什么叫标准节流装置
标准节流装置是一种用于控制流体流动的装置，它可以通过调节流体的流量和
压力来实现对流体流动的精确控制。
在工业生产和实验室实验中，标准节流装置被广泛应用于各种流体系统中，以确保流体流动的稳定性和可控性。
标准节流装置的工作原理是利用特定的构造和材料，通过改变流体通道的截面
积或者增加阻力来实现对流体流动的调节。
一般来说，标准节流装置可以分为固定节流装置和可调节节流装置两种类型。
固定节流装置的节流通道尺寸固定不变，通过设计和制造来实现对流体流动的控制；而可调节节流装置则可以通过手动或自动调节来改变流体通道的截面积或增加阻力，从而实现对流体流动的精确控制。
在工业生产中，标准节流装置通常被应用于液体和气体的流动控制系统中。
例如，在液压系统中，标准节流装置可以用来控制液压油的流量和压力，从而实现对液压系统的精确控制；在气动系统中，标准节流装置可以用来控制气体的流动速度和压力，从而实现对气动系统的精确控制。
在实验室实验中，标准节流装置也被广泛应用于各种流体实验中。
例如，在流
体力学实验中，标准节流装置可以用来控制水流的流速和流量，从而实现对流体流动的精确控制；在气体实验中，标准节流装置可以用来控制气体的流动速度和压力，从而实现对气体流动的精确控制。
总的来说，标准节流装置是一种非常重要的流体控制装置，它可以通过调节流
体的流量和压力来实现对流体流动的精确控制。
在工业生产和实验室实验中，标准节流装置都扮演着非常重要的角色，它们保证了流体流动的稳定性和可控性，为工业生产和科学研究提供了有力的支持。
节流装置标准
节流装置标准
节流装置是一种用于调节流体流量的装置，在工业领域广泛应用。
以下是常见的节流装置标准：
1. GB/T 17241-2000《节流装置通用技术条件》：规定了节流装置的基本要求、结构形式、材料、试验方法等内容。
2. GB/T 12777-2008《调流节流装置》：对调流节流装置的分类、术语、标志、结构尺寸、材料、试验方法和检验规则等进行了规定。
3. ASME B16.5-2017《钢制法兰及法兰联轴部件标准规范》：规定了连接节流装置的法兰的尺寸、螺纹标准、材料要求等。
4. ISO 5167-1:2003《测量通流体流量的节流装置. 通用规则和要求》：针对流量节流装置进行了分类，规定了测量流体流量所需的参数和计算方法。
5. ANSI/ISA-75.01.01-2007《流量节流装置及元件的规范》：对各类流量节流装置的类型、尺寸、试验标准、误差限等进行了规定。
通过遵循上述标准，可以确保节流装置的设计、制造和使用符合相关规定，保证其性能稳定和安全可靠。
标准节流装置安全操作及保养规程
标准节流装置安全操作及保养规程随着工业化的发展，节流装置广泛应用于流体传输管道中，以控制液体或气体的流量、压力和流速，起到控制流体输送效果的作用。
其中，标准节流装置是一种非常常见的节流装置，具有结构简单、精度高、可靠性强等优势。
然而，标准节流装置的安全操作和保养是使用者必须掌握和遵守的重要事项。
安全操作规程1. 只能由受过培训的专业人员安装、调试和更换对于标准节流装置安装、调试和更换，只能由受过专业培训的人员进行操作。
作为非常重要的控制元件，标准节流装置一旦操作不当，可能会对管道系统造成不可逆的损失，甚至引发意外事故。
因此，除非经过正式培训和考核的人员，否则不得随意动手操作。
2. 安装前必须检查清洁度标准节流装置在安装前需要进行检查，并确保其表面洁净，无油脂、污垢等污染物。
如发现表面有损坏，如缺口、划痕等，则需要及时更换。
此外，在安装过程中，还需保证管道系统的清洁度，以免管道内的污物堵塞或损坏节流装置。
3. 确定适当的流量和压差范围在使用标准节流装置之前，需要对管道系统的实际流量和压差进行准确的计算，并选择适当的标准节流装置型号和规格。
如果流量过大或者压差过大，可能会对节流装置的正常运行产生不良影响。
因此，在安装前需要进行评估和计算，并选择合适的标准节流装置。
4. 设备运行时需要加装过滤器标准节流装置使用时必须配备适当的过滤器，以隔离管道系统中的污物和其他颗粒物。
过滤器的选择应该根据实际情况，选择合适的型号和规格，并在使用过程中定期清洗或更换。
5. 避免过度加压或过度压差标准节流装置在正常运行中，其受压力和流量的影响变化非常显著。
过度加压或过度压差可能会损坏节流装置，甚至对管道系统造成不良影响。
因此，为了保证设备的正常运行，必须避免过度加压和过度压差。
保养规程1. 安全使用节流装置在使用标准节流装置的过程中，需要根据实际情况对其进行保养和维护。
如遇到异常情况，如噪声过大、流速变慢、压力不稳定等，应及时向专业人员咨询或报修。
标准节流装置取压方式
标准节流装置取压方式标准节流装置是一种用于调节流体流速和压力的装置，广泛应用于工业生产和流体控制系统中。
在实际应用中，正确的取压方式对于标准节流装置的性能和稳定运行起着至关重要的作用。
本文将介绍标准节流装置的取压方式，以及各种取压方式的特点和适用范围。
1. 压力差取压方式。
压力差取压方式是指通过测量流体进出口的压力差来确定流体流速和压力的取值。
这种取压方式适用于流体流速和压力变化范围较大的情况，可以实现对流体流速和压力的精确控制。
但是，压力差取压方式需要使用压力传感器等设备进行实时监测，成本较高，且对设备的稳定性和精度要求较高。
2. 压力比取压方式。
压力比取压方式是指通过控制流体进出口的压力比来实现流体流速和压力的调节。
这种取压方式适用于对流体流速和压力要求不是特别严格的情况，可以通过简单的阀门或调节装置来实现。
压力比取压方式的优点是成本较低，操作简便，适用范围广泛，但是无法实现对流体流速和压力的精确控制。
3. 流量取压方式。
流量取压方式是指通过测量流体的实际流量来确定流体流速和压力的取值。
这种取压方式适用于对流体流速和压力要求非常严格的情况，可以实现对流体流速和压力的精确控制。
流量取压方式通常需要使用流量计等设备进行实时监测，成本较高，但可以实现对流体流速和压力的精确控制。
4. 温度取压方式。
温度取压方式是指通过测量流体的温度来确定流体流速和压力的取值。
这种取压方式适用于对流体温度变化较大的情况，可以实现对流体流速和压力的精确控制。
温度取压方式通常需要使用温度传感器等设备进行实时监测，成本较高，但可以实现对流体流速和压力的精确控制。
综上所述，标准节流装置的取压方式有多种选择，每种取压方式都有其特点和适用范围。
在实际应用中，需要根据具体的情况选择合适的取压方式，以实现对流体流速和压力的精确控制，保证标准节流装置的正常运行和稳定性能。
