许继负控终端操作手册

合集下载

PMF730操作使用说明书20090226

状态Байду номын сангаас
功能介绍
DO1 常开
控制和保护跳闸输出继电器。
DO2 常开
控制和保护跳闸输出继电器。
DO3 常开
故障信息输出继电器，复位后触点返回。
DO4 常闭、常开装置自诊断。
2.4 事故急停
用于电动机事故情况下的急停信号输入端子（X1:9）。此功能
相关参数可以在“保护定值”中整定。
具体参数如下表：
定值项目保护压板延时时间触发方式
2.5 工艺联锁
数值范围投入，退出 0.0～60.0s，精度 0.1s 合有效，分有效
默认值投入 0.5s
合有效
与现场中非电气量检测元器件（行程开关、测速器等）的接点
相连，或与现场中其它电动机配合实现工艺上的联锁。此功能相关
参数可以在“保护定值”中整定。
具体参数如下表：
定值项目
数值范围
默认值
保护压板
合此参数下的安全运行条件时再进行操作。
具体显示如下图：
频率选择
↓ 回路额定电压 ↑↓ PT变比
↑↓ 回路额定电流 ↑↓ CT一次侧额定
电流
↑↓
接触器分断电流 ↑↓ 出口对象选择 ↑↓ 电机启动模式 ↑↓ 功能选择
↑↓ 回路选择
↑↓
单双网选择
↑↓ 通讯规约
↑↓ 通讯地址
↑↓ 通讯速率
↑↓ 通讯数值类型
常亮
保护跳闸
告警闪烁频率 3 次/秒保护告警（红）闪烁频率 1 次/2 秒自检出错
灭
装置无异常，保护无告警，保护无事故
4
3.4 主要界面
PMF730 电动机控制器操作使用说明书
控制界面

WMH-800BG1技术及使用说明书(标准版)

许继电气股份有限公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。

2013.01第一次印刷前言1.800B应用说明WXX-800B系列是全面支持智能变电站的新一代保护装置。

满足国网公司《Q/GDW441—2010智能变电站继电保护技术规范》以及南方电网《Q/CSG11006－2009数字化变电站技术规范》等标准的技术规范要求。

所有保护装置按照《Q/GDW396—2010IEC61850工程继电保护应用模型》规范进行保护逻辑建模。

保护装置在满足“可靠性、选择性、灵敏性、速动性”的基础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。

2.产品系列特点2.1 逻辑开发可视化所有保护软件在统一软件平台上使用VLD可视化逻辑编程工具实现，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug。

保护逻辑均由基本的算法、逻辑功能元件或组件组成。

2.2 事故分析透明化通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。

装置硬件设有大容量存储芯片，可以记录一次故障全过程保护内部各元件的动作情况，达到事故波形全程回放再现。

2.3 全生命周期的状态监测800B系列保护装置具有全面的软硬件自检及防护功能，在保护装置的运行中周期性进行CPU插件上各元器件的自检工作，实时监视电源插件的工作状态，及时将各种自检信息上送监控系统。

2.4 可靠的抗干扰措施限于目前电子式互感器的技术发展和应用水平，针对应用中多次出现的各种异常可导致保护误动的模拟量数据干扰，保护装置通过时域识别和频域分析相结合的方法能够有效的避免采集回路不正常工作产生的异常数据对保护的干扰。

负控终端作业手册及接线规范

负控终端作业手册及接线规范二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

（2）根据客户供电计量情况，确定终端型号。

（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。

（4）自动分闸控制触点的选取必须合理、正确。

（5）确保工器具及终端、材料的配备齐全、合格。

作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。

2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。

3）查看客户电表的型号、接线方式和PT 电压等级（3×4 220V/380V 、3×3 100V 、3×4 57.5V/100V ）。

4）根据电表的型号、接线方式和PT电压等级，确定应安装的终端型号（其接线方式和PT电压等级应与电表的相一致）。

5）确定终端安装位置，判断计量盘内是否有位置安装。

6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b）在方便敷设电缆的合适室内墙上安装。

7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。

9）现场有无失压计时仪。

10）填写《现场勘察、施工技术设计书》相关内容（2）确定终端采集量（脉冲、485、CT、PT）1）确定客户电度表脉冲端口是否被占用，若已占用者，暂不接入脉冲采集线。

2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。

3）确定现场条件是否满足终端串接CT回路。

a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。

zfz-811B说明书

0XJ 463 312第 2 页共 31 页旧底图总号底图总号签字日期1 概述1.1装置用途装置作为分相断路器操作的辅助控制回路，适用于220KV及以上具有单跳闸线圈的一台断路器控制操作之用。

1.2装置综述装置共一层箱，包括十六个插件，均采用插件形式，保证了配置的灵活方便，各插件有六个电压切换插件及ZJ 备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，TJR、TJQ、STJ、TJF三跳继电器回路插件，HWJ合位继电器回路插件，TWJ跳位继电器回路插件， YJJ压力监视回路插件。

装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接能防止断路器多次“跳—合”现象。

同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。

为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ、3YJJ、4YJJ还设有预告信号。

2技术参数2.1基本数据2.1.1额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A、0.5A、1A；c.合闸保持电流：0.25A、0.5A、1A。

注：1A及1A以上选用1A规格2.1.2装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。

2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。

装置的信号触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。

2.1.4装置约重20kg。

2.2绝缘性能2.2.1绝缘电阻装置所有电路对外壳及电气上无联系的各电路之间的绝缘电阻在正常校验的标准大气条件下，不小于100MΩ。

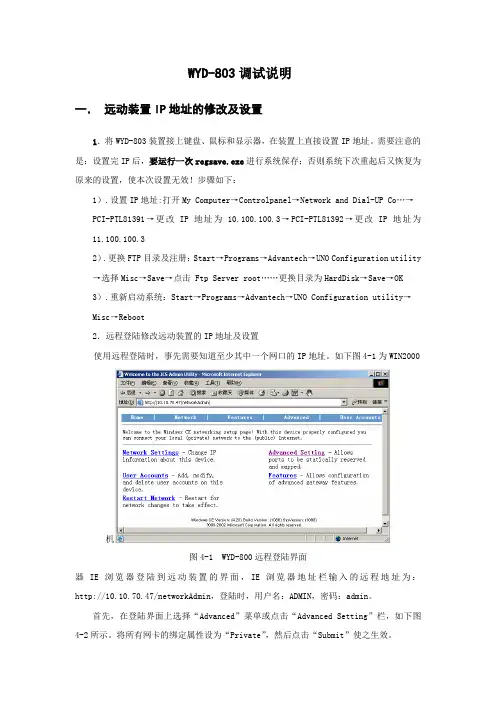

许继WYD803调试说明

WYD-803调试说明一．远动装置IP地址的修改及设置1．将WYD-803装置接上键盘、鼠标和显示器，在装置上直接设置IP地址。

需要注意的是：设置完IP后，要运行一次regsave.exe进行系统保存；否则系统下次重起后又恢复为原来的设置，使本次设置无效！步骤如下：1）.设置IP地址:打开My Computer→Controlpanel→Network and Dial-UP Co…→PCI-PTL81391→更改IP地址为10.100.100.3→PCI-PTL81392→更改IP地址为11.100.100.32）.更换FTP目录及注册：Start→Programs→Advantech→UNO Configuration utility →选择Misc→Save→点击 Ftp Server root……更换目录为HardDisk→Save→OK3）.重新启动系统：Start→Programs→Advantech→UNO Configuration utility→Misc→Reboot2．远程登陆修改远动装置的IP地址及设置使用远程登陆时，事先需要知道至少其中一个网口的IP地址。

如下图4-1为WIN2000机图4-1 WYD-800远程登陆界面器IE浏览器登陆到远动装置的界面，IE浏览器地址栏输入的远程地址为：http://10.10.70.47/networkAdmin，登陆时，用户名：ADMIN，密码：admin。

首先，在登陆界面上选择“Advanced”菜单或点击“Advanced Setting”栏，如下图4-2所示。

将所有网卡的绑定属性设为“Private”，然后点击“Submit”使之生效。

图4-2 WYD-800远程高级设置界面随后，在界面上选择“Network”菜单，即可以对远动装置的各个网卡的IP地址、子网掩码以及网络中主机名称逐一进行设定和提交，如图4-3所示。

图4-3 WYD-800远程网络设置界面设置FTP文件夹按照下图的界面设置FTP路径及登陆方式，然后单机Submit，之后从启WYD即可：二远动软件配置1．文件上传1.1.登陆FTP://10.100.100.3将WYD-803系统安装文件上传上去,再让C://RTU/output目录下的文件rtu 和startup上传上去, 将原来相同的文件删除. 值得注意的是：在上传文件时，不能文件覆盖，请先删除再拷贝；2．连接WYD-8032.2.方法同WYD-802三. WYD-803串口RS232/422/485设置说明1．WYD-803共八个串口，COM1、COM2为标准RS232，COM3~COM8默认设置为RS232，如需用RS485，需跳线设置。

35kVGIS 说明书-许继

a) 母线系统 1 所配隔离 / 接地开关（三工位开关）功能母线连接，隔离，接地 b) 母线系统 2 所配隔离开关功能母线连接，隔离 1.1.3 关于技术设计及设备的详情可在订货文件中查到，如技术参数，设备清单，设计图纸等。
1
许继智能中压开关公司
XJ Intelligent Medium-Voltage Switch Company
130
130
报警气压，绝对值，20℃ ( 最
kPa 8)
120
低充气气压 )
储能电机合闸线圈分闸线圈
直流电压防护等级气室控制室
电机及脱扣器参数
W
<200
W
250
W
250
额定辅助电源电压
V
IP65 IP4X
120
<200 250 250
110，220
IP65 IP4X
40.5 40.5 85 185 120
2500mm（不带吸收装置）或 2800mm（带吸收装置）。如增加了散热器，柜高将增加到 2865mm（不带吸收装置 )。
开关柜带吸收装置时，不允许加装散热器。
2) 根据柜体结构，当额定电流超过 2000A 时，断路器室需加装散热器。柜深将增加 330mm 达到 2090mm。
3) 如低压室深度为 500mm，则柜体深度将增加 100mm。
8
3.1
柜体结构及设备
11
3.2
开关柜绝缘气体系统
12
3.3
真空断路器 VD4X
13
3.4
隔离 / 接地开关 UX2TE
13
3.5
隔离开关 UX2T
14
3.6
专用计量柜中 PT 的隔离开关

许继控制器说明书

DS-DWK 电压无功控制器使用说明书北京四方腾泰电力科技有限公司1、用途及适用范围安装于变电站内的控制屏上，适用于6KV、10KV、27.5KV、35KV的电网中对并联可控电抗器进行电压无功综合控制，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗。

本控制器通过控制可控硅的导通角，调节加在可控电抗器上的直流偏磁的大小，从而电抗器磁路的饱和程度就得以控制，达到控制电抗器输出容量的目的。

对应的电抗器的容量在0~100%连续可调。

可以和电容器联合提供正负可调的无功功率，其调整的范围由配装的并联电抗器和并联电容器的容量决定。

电压无功综合控制，其含义就是在电压处于允许的范围内时，以控制无功为主，保证功率因数在设定的范围内，而当电压超出范围时则不再以保证功率因数为主而改为以电压为主来调节可控电抗器输出的无功功率。

因为可以控制输出感性无功功率连续可调，并具有很快的响应时间、很高的精度控制功率因数和系统电压，功率因数可以控制达到0.99，仅此网损就可以降低20%左右。

装置采用通讯通道：1路RS-485接口,经总控单元和变压器监控装置、电容器保护监控装置相联，通讯规约可选为IEEE 870-5-101协议或为MODBUS协议。

2、特点☆加强型单元机箱，按抗强振动、强干扰设计，特别适应于恶劣环境。

☆集成电路全部采用工业品或军品级，使得装置有很高的稳定性和可靠性。

☆采用32 位MCU作为主CPU，配置大容量的RAM 和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。

☆ 采用14 位A/D 作为数据采集，数据采集每工频周期36 点，测量精度高。

☆ 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。

☆ 可灵活设置系统及可控电抗器参数。

☆ 大容量的信息记录：可保存不小于100 个最近发生的历史报告，掉电保持，便于事故分析。

☆ 可选101 规约和CDT规约，设有RS-485 通信接口；组网经济、方便，可直接与微机监控或保护管理机联网通讯。

许继电表软件多功能操作说明书V1.0

DTSD/DSSD566型三相多功能表操作说明书（111）河南许继仪表公司2007年10月目录一、外形说明 (2)1、外形图 (2)2、按键说明 (2)3、液晶显示屏内容 (3)4、功能端子 (3)5、电源端子接线图 (4)6、电表安装正确的判定 (5)二、后台程序安装注意事项 (6)三、后台软件的操作 (6)1、登录 (6)2、建立分组 (7)3、建立电表 (7)四、后台常用设置项目操作 (8)1．时区时段的设置 (8)2．循显项目设置 (10)3．电压考核上下限、失压失流判断方式、计量方式设置 (10)4．负荷曲线设置 (11)5．报警项、多功能口输出类型设置 (11)6．需量周期、滑差时间、自动抄表日、负荷代表日、功率限额设置 (12)7．电表校时 (12)8．设置表地址 (13)9．修改波特率 (14)10．清需量 (15)五．掌机程序安装 (15)1.让掌上电脑进入通讯界面 (15)2．把程序写入掌上电脑 (16)六、掌机设置操作 (18)1．开机进入掌机程序 (18)2.设表 (18)3.掌机校时 (19)4超级设置 (20)七、常见故障排除 (22)1．电表报警 (22)2．接线错误（电压电流） (23)3.电量少计 (24)4．485通讯不成功排除方法 (24)八、红外遥控器使用说明 (25)九、检表注意事项 (26)十、附录 (28)一、外形说明1、外形图翻开中间的翻盖在表的右下方有一电池槽，槽内安装有两节3.0V锂电池，供停电抄表用，同时还用于停电时给单片机供电，维持内部数据不变及时钟运行（电表内另有3.6V的时钟电池）。

在电池槽的底部有电池的正、负极性标志，安装时注意电池的正、负极方向。

注意：通常翻盖是需要用铅封保护的，防止非法用户对电表进行破坏。

2、按键说明上翻按键:液晶显示项向上面翻页.下翻按键:液晶显示项向下面翻页.中间按键：该键主要作为功能键使用，持续按动2～5秒可在键显模式和全显模式之间切换；在全显模式按动该键可以在数据的大项、小项之间切换。

许继信息PEF系列功率因数控制器使用说明书

河南许继信息有限公司菜单Cos∮；设置参数时，光标向右移动一位。

显示；U L U N LU L U NL 图中的开关是K，是为了控制器断电用的，当需要维修补偿柜时，应先断开开键进行翻页显示，和轮显显示的顺序一样，当超过一分钟无按键操作时，切换到自动轮显模式。

参数如上图所示：①COSφ，②电压（V），③千瓦（kw），④千乏（kvar ），⑥电流（A），⑦电压谐波（THDu）,⑧电流谐波（THDi）。

此模式下，将自动控制电容器投切。

手动方式键，确认进入“手动”状态。

如下图所示。

按键往左移一路，按键右移一路。

按键投入，再按一次键切除；键，按两次键选择“设置”状态，按在设置模式中，按位循环选择，按键，确认和保存当前设置值并进入下一项的设置。

在设置状态下分别输入P001，P002进入两部分的设置模式（P000是产品版本号，用户不需设置此项）。

（1）P001 参数在设置面板输入P001，按键，进入参数设置。

开机上电后，按键移到自动，再按键进入自动菜单，如下图所示。

按键依次显示：相状态（负载，电压，电压谐波，电流谐波），按键逐步增加路数，按键数字右移一位，按键确认路数。

分别设置补路数，一组电容器要设开机上电后，按两次键移到手动，再按键进入手动菜单，如下图所示。

在“手动”状态中，按键往左移一路，按键右移一路。

按键投入，再按一次键切除；如果显示“投入”，表示小黑方块的这路已处于投入的状态，这时按键就切除了。

如果显示“切除”，表示闪烁的这路已处于切除状态，按键就投入了。

按退出手动状态，这时，已经投入的各路全部切除。

参数设置开机上电后，按键进入设置菜单，如下图所示。

共补时设置：即同一组电容器的重复投切延时，按键逐步设置切除延电流变比设置：即取样的电流互感器变比，按键逐步设置电流倍率，按时的时间，按键确认。

用接触器投切电容时，这项通常设三：常见故障处理容容量，按键逐步设置单台千乏值，按键确认。

许继负控终端操作手册

负控终端操作手册河南许继仪表有限公司二零一零年七月目录一、名词解释 (3)二、许继大用户负荷管理系统概述 (4)三、工作原理 (4)四、功能说明 (4)4.1 显示功能 (4)4.2 上行通讯方式 (5)五、负控终端分类 (7)六、XJT-500/f型负控终端介绍 (8)6.1 终端面板介绍 (8)6.2硬件安装 (10)6.2.1 终端安装 (10)6.2.2 终端接线 (11)6.3终端调试说明 (13)6.3.1 使用掌机对终端参数进行设置 (13)6.3.2 液晶面板操作 (19)6.4现场终端的调试流程： (27)七、国网负控终端介绍 (28)7.1 负控状态指示 (28)7.1.4终端分类和类型标识代码 (31)7.1.5 GPRS上线建立TCP连接的AT指令流程图 (32)7.1.6 协议介绍：DL/T645-2007协议 (32)7.1.7 接线 (34)八、GPRS流量估算方法 (35)一、名词解释负控负控终端主要电力线路的负荷监测、控制及远程抄表，是城市和农村电网用电现场服务于管理系统及负荷管理系统中的重要终端设备。

手持设备手持设备（或称手持抄表终端）是指能够近距离直接与电能表、负控终端及计算机设备进行数据交换的设备。

终端地址系统中终端设备的地址编码，简称终端地址。

系统广播地址系统中所有终端都应该响应的地址编码。

终端组地址具有某一相同属性的终端群组编码，如属于同一行业、同一变电站、同一线路，响应同一个命令。

主站地址主站中具有通信需求的对象（如工作站、应用功能模块等）的编码。

电能示值电能表计度器电能示值的简称。

测量点指可以测量出唯一的一组电气量值的测量装置与终端的顺序电气连接点，当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计，每个测量点具有唯一的逻辑定位编码，是该装置在终端的参数配置、数据应用的唯一对象标识。

总加组指相关的各测量点的某一同类电气量值按设置的加或减运算关系计算得到的数值。

许继modbus协议使用说明

许继电气modbus协议软件使用说明：(本协议软件由iec101修改而来，在配置和生成的数据上可以借鉴iec101) 四遥数据与MODBUS协议软件支持的功能码对应关系*遥测为16位寄存器，遥脉为32位寄存器数据一、通讯数据（信息帧）格式数据格式：数据长度：1.1 功能码“02”：读1路或多路开关量状态输入例如：主机要读取地址为01，开关量DI1—DI4的输入状态。

从机数据寄存器的地址和数据为：主机发送的报文格式：从机响应返回的报文格式：1.2 功能码“03”：读多路寄存器输入例如：主机要读取地址为01，起始地址为0116的3个从机寄存器数据。

从机数据寄存器的地址和数据为：主机发送的报文格式：从机响应返回的报文格式：（遥测与遥脉的使用方法一样，只是寄存器位置不同而已）1.3 功能码“05”：写1路开关量输出（“遥控”）例1：开关量输出点DO1，其当前状态为“分”，主机要控制该路继电器“合”。

控制命令为：“FF00”为控制继电器“合”；“0000”为控制继电器“分”；主机发送的报文格式：从机响应返回的报文格式：与主机发送的报文格式及数据内容完全相同。

例2：开关量输出点DO2，其当前状态为“合”，主机要控制该路继电器“分”。

主机发送的报文格式：从机响应返回的报文格式：与主机发送的报文格式及数据内容完全相同。

（注意：主机下发的输出位置与从机的配置相差一位。

即主机下发1号点，对应从机配置表中的0号点）二、协议配置2．1 在ckrule.dat文件中添加modbus字段，将modbus.exe文件拷贝到/rtu/exec目录下。

2．2 在通道配置向导中选择“串口”的通道类型，然后选择modbus协议2．3 进行串口配置2．4 在规约设置的对话框中输入LinkAddress= 3这里假设从站地址是3。

2．5 确认完成。

2．6 遥测的系数在modbus协议中没有规定，通常与主站进行协商。

因此在软件中采用将现场iec104的数据直接发送的方式，没有进行变换。

许继RTU遥控终端单元使用说明书

8.1 定值窗........................................................................................................................ 24 8.2 定值表........................................................................................................................ 24 8.3 时间设定....................................................................................................................... 25
七．RTU 操作 .......................................................................................................... 22 八．定值设定 ......................................................................................................... 24
RTU-D23PD/[][]
遥控终端单元
安装、操作、维护说明书 V2.1
PDF created with FinePrint pdfFactory Pro trial version
特别提示
尊敬的客户：衷心感谢您选用本公司的产品！我们承诺在保证产品性能及品质的同时，将竭诚为您提供完善的技术服务。为了让您更好地使用本产品，请在设备到货后仔细阅读以下提示内容，并在

FA-1050许继环网柜、配电室终端软件使用手册

步骤：先确定是无线还是光纤，网口1没有连线是无线，连接了是光纤，把网线插入网口1，因为设备上写的IP是网口1的。

1．双击FA-1050，打开软件。

2．输入登陆密码。

1）更改时间，点击屏幕右下角，再点击“更改时间和日期设置”，更改为2013年12月1日；2）输入密码393211111。

3．进入界面后，点击左上角“打开工程”，点击“本地磁盘D”，点击“烟台工程”，再点击“烟台工程”，有四个文件夹，第二个是12路配电室，第三个是24路配电室，第四个是环网柜。

选择一个进入，直至出现以WPZD开头的文件，然后双击。

4．通信配置。

点击屏幕左上角通讯配置。

设备端口-通信方式选择网络，IP 设置为192.168.4.127，规约设置-链路地址改为65535。

(若是光纤的，IP设为某某)
5．改本机IP。

点击屏幕右下方信号图标，点击“打开网络和共享中心”,本地连接，版本四----------，192.168.4.***，子网掩码和网关统统不要。

（若是光纤的，IP设同一段）6．点击通讯连接。

分别通过实时数据和历史数据看读数据。

7．点击参数维护。

网口参数看断口IP,工程系统参数看ID.。

许继 FCK-801C说明书

表11fck801c装置的功能配置功能名称标配选配说明遥测功能包含电压电流功率频率及直流量的处理遥信功能包含单点遥信及双点遥信的处理遥控功能包含选控和直控的处理遥调功能可实现三组档位的采集及控制同期功能包含对一个断路器的同期判别功能逻辑闭锁包含遥控闭锁及就地闭锁报告记录包含遥信记录事件记录告警记录及操作记录通信功能包括与监控系统通信及与调试软件的通信自检功能包括软件自检和硬件自检对时功能可选b码脉冲或sntp等对时方式1
FCK-801C 微机测控装置
技术及使用说明书（Version 1.00）
许01C 系列微机测控装置
目录
1 概述.........................................................................................................................................................1 1.1 应用范围..............................................................................................................................................1 1.2 功能配置..............................................................................................................................................1 1.3 产品特点......................................................

许继信息PEF系列功率因数控制器使用说明书

河南许继信息有限公司菜单Cos∮；设置参数时，光标向右移动一位。

参数如上图所示：①COSφ，②电压（V），③千瓦（kw），④千乏（kvar ），⑥电流（A），⑦电压谐波（THDu）,⑧电流谐波（THDi）。

此模式下，将自动控制电容器投切。

手动方式键，确认进入“手动”状态。

如下图所示。

按键往左移一路，按键右移一路。

按键投入，再按一次键切除；键，按两次键选择“设置”状态，按在设置模式中，按位循环选择，按键，确认和保存当前设置值并进入下一项的设置。

在设置状态下分别输入P001，P002进入两部分的设置模式（P000是产品版本号，用户不需设置此项）。

（1）P001 参数在设置面板输入P001，按键，进入参数设置。

开机上电后，按键移到自动，再按键进入自动菜单，如下图所示。

按键依次显示：相状态（负载，电压，电压谐波，电流谐波），按键逐步增加路数，按键数字右移一位，按键确认路数。

分别设置补路数，一组电容器要设开机上电后，按两次键移到手动，再按键进入手动菜单，如下图所示。

在“手动”状态中，按键往左移一路，按键右移一路。

按键投入，再按一次键切除；如果显示“投入”，表示小黑方块的这路已处于投入的状态，这时按键就切除了。

如果显示“切除”，表示闪烁的这路已处于切除状态，按键就投入了。

按退出手动状态，这时，已经投入的各路全部切除。

参数设置开机上电后，按键进入设置菜单，如下图所示。

用接触器投切电容时，这项通常设三：常见故障处理容容量，按键逐步设置单台千乏值，按键确认。

许继电表软件多功能操作说明书V1.0

实用标准DTSD/DSSD566型三相多功能表操作说明书（111）河南许继仪表公司2007年10月目录一、外形说明 (3)1、外形图 (3)2、按键说明 (3)3、液晶显示屏内容 (4)4、功能端子 (5)5、电源端子接线图 (6)6、电表安装正确的判定 (7)二、后台程序安装注意事项 (7)三、后台软件的操作 (8)1、登录 (8)2、建立分组 (9)3、建立电表 (11)四、后台常用设置项目操作 (12)1．时区时段的设置 (12)2．循显项目设置 (14)3．电压考核上下限、失压失流判断方式、计量方式设置 (14)4．负荷曲线设置 (15)5．报警项、多功能口输出类型设置 (16)6．需量周期、滑差时间、自动抄表日、负荷代表日、功率限额设置 (16)7．电表校时 (17)8．设置表地址 (18)9．修改波特率 (19)10．清需量 (20)五．掌机程序安装 (21)1.让掌上电脑进入通讯界面 (21)2．把程序写入掌上电脑 (22)六、掌机设置操作 (24)1．开机进入掌机程序 (24)2.设表 (24)3.掌机校时 (26)4超级设置 (27)七、常见故障排除 (29)1．电表报警 (29)2．接线错误（电压电流） (31)3.电量少计 (32)4．485通讯不成功排除方法 (32)八、红外遥控器使用说明 (33)九、检表注意事项 (35)十、附录 (37)一、外形说明1、外形图翻开中间的翻盖在表的右下方有一电池槽，槽内安装有两节3.0V锂电池，供停电抄表用，同时还用于停电时给单片机供电，维持内部数据不变及时钟运行（电表内另有3.6V的时钟电池）。

在电池槽的底部有电池的正、负极性标志，安装时注意电池的正、负极方向。

注意：通常翻盖是需要用铅封保护的，防止非法用户对电表进行破坏。

负荷控制终端说明书.

FKWB82-GY4C系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。

终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。

终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。

主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。

三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。

3．2 消耗功率守候状态：不大于20VA(100V供电时消耗率应不大于15VA)；发射状态：不大于80 VA。

3．3 数据和时钟保持硬时钟、参数保存和历史数据的保存，可以在断电的情况下保持1年以上。

负控终端作业手册及接线规范

一、负荷管理终端安装作业流程二、负荷管理终端安装主要工序作业指导书1、勘察现场及施工准备作业指导书技术要点：（1）认真、彻底查明现场与负荷管理终端安装施工有关的开关、刀闸、表计等情况。

（2）根据客户供电计量情况，确定终端型号。

（3）确定终端采集量（脉冲、485、CT、PT）是否满足接入条件。

（4）自动分闸控制触点的选取必须合理、正确。

（5）确保工器具及终端、材料的配备齐全、合格。

作业流程：（1）确定终端型号及安装方式1）工作负责人必须勘察现场，并填写《现场勘察、施工技术设计书》。

2）根据现场实地勘察，判断客户供电计量方式属于高压计量或低压计量。

、3×3 、3）查看客户电表的型号、接线方式和PT电压等级（3×43×。

5）确定终端安装位置，判断计量盘内是否有位置安装。

6）计量盘无位置安装终端时，按以下方法确定安装位置：a）原则上选择在计量盘临近屏内位置。

但终端安装运行后必须与原有运行设备不会互相造成不良影响。

b）在方便敷设电缆的合适室内墙上安装。

7）检查计量盘内预留位置或临近屏内安装终端时固定孔是否合适可用。

8）确定计量盘内预留位置或临近屏内无终端安装固定孔或不适用的，钻孔时是否需要将高压或低压电源停运。

9）现场有无失压计时仪。

2）确定客户电度表485信号采集端口是否被占用，若已占用者，暂不接入485信号采集线。

3）确定现场条件是否满足终端串接CT回路。

a）高压计量客户电表若无接线盒、接线盒残旧或电表CT回路接线复杂，暂不将CT回路串接入终端。

b）低压计量客户电表无接线盒者，暂不接将CT串接入终端。

4）确定终端PT并接点。

a）计量电表，配有接线盒的，将终端PT线并接入接线盒PT出线侧端子上。

b）计量电表，无接线盒的，将终端PT线并入电表PT端子或在低压母线接线螺丝上加螺母接取。

负控终端控制流程

功率定值控制一、当前功率下浮控/临时限电（LSXDCtrlUnit）当前功率下浮控的定值不是由主站下发，而是在下发投入命令时，由终端根据下发命令中的“当前功率下浮控定值滑差时间”和“当前功率下浮控定值浮动系数”当前功率下浮控的定值计算方式实际控制定值=（投入前（当前功率下浮控定值滑差时间M）内的平均功率）*（1+当前功率下浮控定值浮动系数k%）1、定值滑差时间：单位-min；定义：unsigned char * LSXDPwrCtrl.WindowTime2、当前功率下浮控定值浮动系数：单位%；定义：unsigned char * LSXDPwrCtrl.DownXS3、控后总有功功率冻结延时时间：单位-min；定义：unsigned char * LSXDPwrCtrl.DJDelayTime二、营业报停功控（PwrBusinessCtrlUnit）终端在报停时间内监测实时功率，若实时功率超过功率定值，则自动跳闸。

1、营业报停初始时间：单位-XXXX年XX月XX日；定义：time_t lAlarmBeginTime2、营业报停结束时间：单位-XXXX年XX月XX日；定义：time_t lResumeBegineTime3、功率定值：单位-W；定义double fPowerValve4、当前功率：单位-W；定义double fPowerNow三、厂休功控（PwrRestCtrlUnit）1.、厂休时段参数：（1）限电日：周一~周日；（2）限电起始时间：单位-XX时XX分；定义：time_t lResumeBegineTime（3）限电延续时间：最小单位0.5小时2、功率定值：单位-W；定义：double fPowerValve3、控制轮次：1~4轮（终端的轮次通过继电器最终对应控制闸刀开关，1个轮次对应1个回路。

当功率过大需要进行断电时，优先第1轮次的回路，以此类推。

）格式定义：unsigned char cValidTurnTab[GWFK_MAX_TIAO_TURN+1]四、时段功控（PwrTimeCtrlUnit）时段功控设置参数：（1）功控时段：1~8，每个时段最小单位为0.5小时。
