输气管道设计规范 GB50251-2003

合集下载

GB50253—2003输油管道工程设计规范(共7页)

GB50253—2003输油管道工程设计规范(共7页)

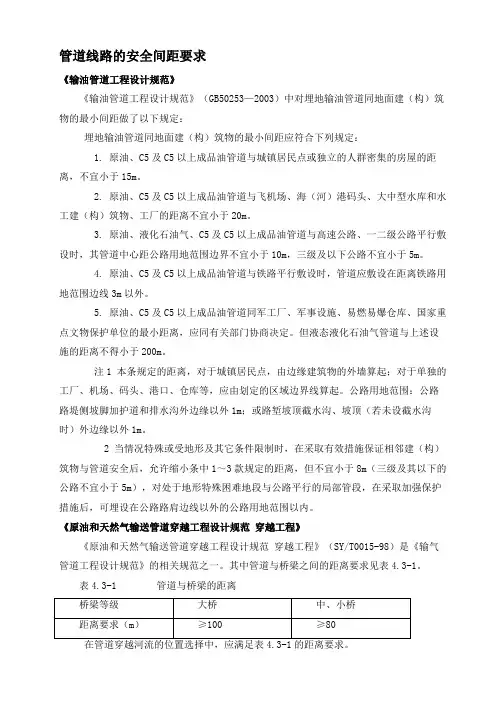

管道线路的安全间距要求《输油管道工程设计规范》《输油管道工程设计规范》(GB50253—2003)中对埋地输油管道同地面建(构)筑物的最小间距做了以下规定:埋地输油管道同地面建(构)筑物的最小间距应符合下列规定:1. 原油、C5及C5以上成品油管道与城镇居民点或独立的人群密集的房屋的距离,不宜小于15m。

2. 原油、C5及C5以上成品油管道与飞机场、海(河)港码头、大中型水库和水工建(构)筑物、工厂的距离不宜小于20m。

3. 原油、液化石油气、C5及C5以上成品油管道与高速公路、一二级公路平行敷设时,其管道中心距公路用地范围边界不宜小于10m,三级及以下公路不宜小于5m。

4. 原油、C5及C5以上成品油管道与铁路平行敷设时,管道应敷设在距离铁路用地范围边线3m以外。

5. 原油、C5及C5以上成品油管道同军工厂、军事设施、易燃易爆仓库、国家重点文物保护单位的最小距离,应同有关部门协商决定。

但液态液化石油气管道与上述设施的距离不得小于200m。

注1 本条规定的距离,对于城镇居民点,由边缘建筑物的外墙算起;对于单独的工厂、机场、码头、港口、仓库等,应由划定的区域边界线算起。

公路用地范围:公路路堤侧坡脚加护道和排水沟外边缘以外1m;或路堑坡顶截水沟、坡顶(若未设截水沟时)外边缘以外1m。

2 当情况特殊或受地形及其它条件限制时,在采取有效措施保证相邻建(构)筑物与管道安全后,允许缩小条中1~3款规定的距离,但不宜小于8m(三级及其以下的公路不宜小于5m),对处于地形特殊困难地段与公路平行的局部管段,在采取加强保护措施后,可埋设在公路路肩边线以外的公路用地范围以内。

《原油和天然气输送管道穿越工程设计规范穿越工程》《原油和天然气输送管道穿越工程设计规范穿越工程》(SY/T0015-98)是《输气管道工程设计规范》的相关规范之一。

其中管道与桥梁之间的距离要求见表4.3-1。

表4.3-1 管道与桥梁的距离《埋地钢质管道交流排流保护技术标准》《埋地钢质管道交流排流保护技术标准》要求管道与干扰源接地体的距离,不宜小于表4.4-1的规定。

输气管道工程设计规范,gb50251-2015

输气管道工程设计规范,gb50251-2015

输气管道工程设计规范,gb50251-2015篇一:输气管道设计规范GB50251-20031 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程gas transmission pipeline project 用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站gas transmission terminal station输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.8 压气站compressor station在输气管道沿线,用压缩机对管输气体增压而设置的站。

建设部关于发布国家标准《输油管道工程设计规范》的公告

建设部关于发布国家标准《输油管道工程设计规范》的公告

建设部关于发布国家标准《输油管道工程设计规范》
的公告
文章属性
•【制定机关】建设部(已撤销)
•【公布日期】2003.06.10
•【文号】建设部公告第155号
•【施行日期】2003.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
建设部关于发布国家标准《输油管道工程设计规范》的公告(建设部公告第155号2003年6月10日)现批准《输油管道工程设计规范》为国家标准,编号为GB50253-2003,自2003年10月1日起实施。

其中,第3.1.8、3.4.3、4.1.3、4.1.4、4.2.4、
4.2.13、4.4.1、4.6.1、4.6.4、4.6.5、
5.2.1、5.4.5(5)、
6.1.1(3)(4)、6.1.2(4)、6.1.3、6.1.4、6.3.10、6.3.12(4)、6.5.1(4)(6)(7)(8)(9)、6.5.4(1)(2)(4)、6.5.6、6.5.9、6.5.11(1)(2)(3)、
6.7.1、6.7.2、6.7.4、6.8.1(3)、6.8.2、6.9.5、6.9.7、6.10.4、6.10.6(4)、6.10.7、9.1.8(1)(2)(3)、9.2.1、9.2.2、9.2.5、9.2.6、9.2.7、
10.0.1、10.0.2、10.0.3、10.0.4、10.0.5、10.0.6、10.0.7、10.0.8、11.0.1、
11.0.2、E.0.1条(款)为强制性条文,必须严格执行。

本规范由建设部标准定额研究所组织中国计划出版社出版发行。

GB50253-2003输油管道工程设计规范

GB50253-2003输油管道工程设计规范

1总则1. 0. 1为在输油管道工程设计中贯彻执行国家现行的有关方针政策,保证设计质量,提高设计水平,以使工程达到技术先进、经济合理、安全可靠及运行、管理、维护方便,制定本规范。

1.0.2本规范适用于陆上新建、扩建或改建的输送原油、成品油、液态液化石油气管道工程的设计。

1. 0. 3输油管道工程设计应在管道建设、营运经验和吸取国内外先进科技成果的基础上合理选择设计参数,优化设计。

1. 0. 4输油管道工程设计除应符合本规范外,尚应符合国家现行的有关强制性标准的规定。

2术语2. 0. 1输油管道工程oil pipeline project用管道输送原油、成品油及液态液化石油气的建设工程。

一般包括输油管线、输油站及辅助设施等。

2.0.2管道系统pipeline system各类型输油站、管线及输送烃类液体有关设施的统称。

2.0.3输油站oil transport station输油管道工程中各类工艺站场的统称。

2.0. 4首站initial station输油管道的起点站。

2. 0. 5末站terminal输油管道的终点站。

2. 4. 6中间站intermediate station在输油首站、末站之间设有各类站场的统称。

2. 0. 7中间热泵站intermediate heating and pumping station在输油首站、末站之间设有加热、加压设施的输油站。

2. 0. 8中间泵站intermediate pumping station在输油首站、末站之间只设有加压设施的输油站。

2.0.9中间加热站intermediate heating station在输油首站、末站之间只设有加热设施的输油站。

2. 0. 10输人站input station向管道输入油品的站。

2. 0. 11分输站off-take station在输油管道沿线,为分输油品至用户而设置的站。

2. 0. 12减压站pressure reducing station由于位差形成的管内压力大于管道设计压力或由于动压过大,超过下一站的允许进口压力而设置减压装置的站。

2015-06-23-《输气管道工程设计规范》GB 50251修订主要内容介绍(谌贵宇)

2015-06-23-《输气管道工程设计规范》GB 50251修订主要内容介绍(谌贵宇)
1 阀室宜设置放空立管。室内安装的截断阀的放散管应引至室外。 2 不设放空立管的阀室应设放空阀。 3 阀室周围环境不具备天然气放空条件时,可不设放空立管,该 阀室上下游管段内的天然气应由相邻的阀室或相邻输气站放空。
中国石油集团工程设计有限责任公司西南分公司
16页
11、输气站放空设计
原规范: 3.4.8 输气站放空竖管应设置在围墙外,与站场及其他建(构)筑物 的距离应符合现行国家标准《石油天然气工程设计防火规范》GB 50183的规定。其高度应比附近建(构)筑物高出2m以上,且总高度 不应小于10m。
中国石油集团工程设计有限责任公司西南分公司
20页
15、设计系数。(取消强条规定,增加0.8设计系数)
修订后: 4.2.3 输气管道的强度设计系数应符合表4.2.3的规定。
中国石油集团工程设计有限责任公司西南分公司
21页
16、道路穿越、输气站、阀室管道设计系数
中国石油集团工程设计有限责任公司西南分公司
4.4.4 穿越段的并行管道,应根据建设时机和影响因素综合分析确定
间距。共用隧道、跨越管桥及涵洞设施的并行管道,净距不应小 于0.5m。 4.4.5 石方地段不同期建设的并行管道,后建管道采用爆破开挖管沟 时,并行净距宜大于20 m且应控制爆破参数。 4.4.6 穿越全新世活动断层的并行管道不宜同沟敷设。
中国石油集团工程设计有限责任公司西南分公司
12页
7、安全阀或压力控制设施
原规范: 3.4.3 输气站存在超压可能的受压设备和容器,应设置安全阀。安全 阀泄放的气体可引入同级压力的放空管线。
修订后: 3.4.3 存在超压可能的管道、设备和容器,必须设置安全阀或压力控 制设施。
中国石油集团工程设计有限责任公司西南分公司

管道穿越相关规范标准

管道穿越相关规范标准

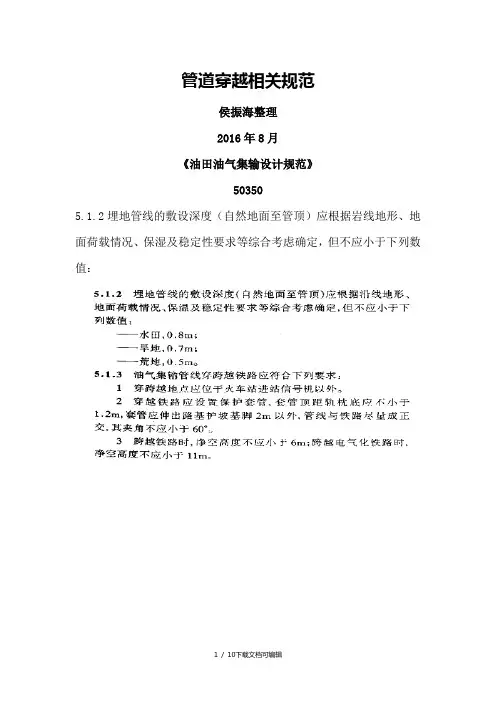

管道穿越相关规范侯振海整理2016年8月《油田油气集输设计规范》503505.1.2埋地管线的敷设深度(自然地面至管顶)应根据岩线地形、地面荷载情况、保湿及稳定性要求等综合考虑确定,但不应小于下列数值:油气输送管道穿越工程设计规范GB 50423-2007原油和天然气输送管道穿跨越工程设计规范穿越工程原油和天然气工程设计防火规范GB 50183-93原油、天然气长输管道与铁路相互关系的若干规定第三条在油、气管道或铁路选线设计时,应避免交叉。

如需交叉时,宜采用垂直交叉,特殊情况需要斜交时,夹角不宜小于45°。

第四条油、气管道与铁路相互交叉,其位置宜选在铁路区间路堤段和管道站间的直线段。

油、气管道与铁路不应在站场、既有桥涵、道口等建筑物和设备下相互交叉。

如遇特殊情况需要交叉时,对管道和铁路设备必须采取特别防护措施。

管道严禁在铁路编组站、大型客站、隧道、变电所下穿越。

第五条油、气管道与铁路相互交叉,为确保铁路及输油、气安全和便于维修养护,交叉处宜修建专用桥涵,使油、气管道从中通过,或采用套管防护从地面下通过。

第六条油、气管道需跨越铁路时,管道应有可靠的防护措施,其建筑物底至轨顶距离,蒸气或内燃机车牵引地段,不得小于6.0m;电力机车牵引(含电气化规划铁路)地段,区间内不得小于11.1m。

铁路桥梁跨越油、气管道时,其梁底至桥下自然地面距离不得小于2.0m。

第七条铁路下油、气管道所用之套管(钢或钢筋混疑土套管)、涵洞等防护设备应符合下列规定:1.套管之内径应大于输送管外径100~300mm,钢筋混凝土套管最小内径不应小于1m;涵洞孔径视通过输送管直径而定,涵洞内自顶点至自然地面高度应为1.8m,涵宽应为D+2.5m(D为输送管外径值,含防护层)。

若遇特殊情况,函洞净空不符合上述尺寸时,双方应通过协商解决。

套管长度,当穿过铁路路堤时,套管应长出路堤坡脚护道不小于2m;当穿过路堑时,应长出路堑顶不小于5m,并不得影响铁路排水设施的良好使用。

输气管道工程设计规范

输气管道工程设计规范

输气管道工程设计规范输气管道工程是涉及到国家能源基础设施建设的重要项目,设计的合理性和安全性对于维护国家能源供应具有重要意义。

因此,输气管道工程的设计必须按照国家有关规定及相关行业标准来进行,以确保设计合理而安全。

一、输气管道工程设计的基本原则1、输气管道工程设计应当符合国家有关的环境保护、安全生产、节能减排等法规、标准及技术规范的要求。

2、输气管道工程设计要高度重视地质条件、水、土情况及国家规定的管道抗外力构造的正确性,并结合需求、设施、可行性等实际情况,合理确定管道途线、等级、材料、内径、施工技术等参数,确保输气系统安全可靠、经济运行。

3、输气管道工程设计应以用户需求为基础,根据系统运行条件,充分考虑管道的经济效益和使用寿命。

4、输气管道工程设计应当考虑气体的特性、气质要求、压力损失、弯头尺寸及支架、法兰尺寸及连接方式、保温材料及厚度、防腐材料及反应时间等多种因素,确保输气系统的正常运行。

二、输气管道工程设计的具体要求1、管道途线选择:输气管道途线应尽量避开住宅区、校园等敏感区域,并避免重叠和交叉。

2、构造安全:输气管道在施工时应考虑内外压结构,抗外力的结构要求的准确,以确保其抗外荷载性能,并防止破坏管道。

3、管道材料要求:建议根据现场情况选择耐高温、耐酸碱、耐腐蚀的优质钢材,具有抗热膨胀性能的管材,以及具有良好耐磨性能的塑料材料。

4、弯头尺寸:弯头尺寸应符合国家规定,采用配备有等效弯头力学直径的弯头,来降低压力损失,改善气流特性。

5、保温厚度:根据所采用材料及环境温度,确定保温层厚度,并考虑土壤温度、现场施工及维护等情况以确保管道有效保温。

6、防腐技术:防腐技术应符合国家规定的防腐要求,采用合理的防腐技术,以确保管道的长效安全运行。

三、输气管道工程设计的实施当拟定设计方案完毕后,应对设计中存在的安全隐患及难点问题进行全面审查,确保输气管线工程的安全可靠。

在此基础上,应建立输气管线工程的实施计划,合理安排施工技术、制造工艺、竣工检查、调试等工作,确保设计质量和工程进度的控制。

最新输气管道设计规范GB50251-2003

最新输气管道设计规范GB50251-2003

最新输气管道设计规范GB50251-20031 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体 pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程 gas transmission pipeline project用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站 gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站 gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站 gas transmission terminal station输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站 gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站 gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.8 压气站 compressor station在输气管道沿线,用压缩机对管输气体增压而设置的站。

压力管道相关标准、规范

压力管道相关标准、规范

压力管道相关标准、规范1、《输气管道工程设计规范》(GB50251-2003)2、《原油和天然气工程设计防火规范》(GB50183-93)3、《原油和天然气输送管道穿跨越工程设计规范》(SY/T015.1-98)4、《原油和天然气输送管道穿跨越工程设计规范》(SY/T015.2-98)5、《原油和天然气输送用管道钢管交货技术条件第二部分B级钢管》(GB9711.2-99)6、《天然气》(GB17820-1999)7、《工业金属管道工程质量检验评定标准》(GB50184-93)8、《工业金属管道工程施工及验收规范》(GB50235-97)9、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)10、《输油输气管道线路工程施工及验收规范》(SY0401-98)11、《石油天然气管道跨越工程施工及验收规范》(SY/T0470-2000)12、《石油天然气管道穿越工程施工及验收规范》(SY/T0479-95)13、《埋地钢质管道牺牲阳极阴极保护设计规范》(SY/T0019-97)14、《钢质管道及储罐腐蚀控制工程设计规范》(SY0007-99)15、《埋地钢质管道牺牲阴极保护参数测试方法》(SY/T0023-97)16、《埋地钢质管道环氧煤沥青防腐层技术标准》(SY/T0447-96)17、《埋地钢质管道聚乙烯防腐层技术标准》(SY/T0447-96)18、《埋地钢质管道强制电流阴极保护设计规范》(SY/T0036-2000)19、《输油(气)埋地钢质管道抗震设计规范》(SHJ0450-97)20、《石油天然气金属管道焊接工艺评定》(SY/T0452-2002)21、《输送管线清管作业规范》(SY/T6148-95)22、《天然气管道试运投产规范》(SY/T6233-96)23、《长输管道站内工艺管道施工及验收工程》(SY0402-2000)24、《采暖通风与空气调节设计规范》(GBJ19-87)25、《工业企业通信设计规范》(GBJ42-81)26、《供配电系统设计规范》(GB50052-95)27、《低压配电系统设计规范》(GB50054-95)28、《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)29、《工业自动化仪表工程施工及验收规范》(GBJ93-86)30、《天然气流量的标准孔板计量方法》(SY/T6143-96)31、《原油天然气长输管道与铁路相互关系的若干规定》32、《管道干线标记设置技术规定》(SY/T6064-94)33、《原油天然气和稳定轻烃交接计量站计量器具配备规范》(SY/T6143-96)34、《基本建设项目环境保护设计规定》((87)国环字03号)35、《环境空气质量标准》(GB3095-96)36、《混凝土结构设计规范》(GB50010-2002)37、《砌体结构设计规范》(GB50003-2001)38、《建筑地基基础设计规范》(GB50007-2002)。

GB50253-2003输油管道工程设计规范.

GB50253-2003输油管道工程设计规范.

1总则1. 0. 1为在输油管道工程设计中贯彻执行国家现行的有关方针政策,保证设计质量,提高设计水平,以使工程达到技术先进、经济合理、安全可靠及运行、管理、维护方便,制定本规范。

1.0.2本规范适用于陆上新建、扩建或改建的输送原油、成品油、液态液化石油气管道工程的设计。

1. 0. 3输油管道工程设计应在管道建设、营运经验和吸取国内外先进科技成果的基础上合理选择设计参数,优化设计。

1. 0. 4输油管道工程设计除应符合本规范外,尚应符合国家现行的有关强制性标准的规定。

2术语2. 0. 1输油管道工程oil pipeline project用管道输送原油、成品油及液态液化石油气的建设工程。

一般包括输油管线、输油站及辅助设施等。

2.0.2管道系统pipeline system各类型输油站、管线及输送烃类液体有关设施的统称。

2.0.3输油站oil transport station输油管道工程中各类工艺站场的统称。

2.0. 4首站initial station输油管道的起点站。

2. 0. 5末站terminal输油管道的终点站。

2. 4. 6中间站intermediate station在输油首站、末站之间设有各类站场的统称。

2. 0. 7中间热泵站intermediate heating and pumping station在输油首站、末站之间设有加热、加压设施的输油站。

2. 0. 8中间泵站intermediate pumping station在输油首站、末站之间只设有加压设施的输油站。

2.0.9中间加热站intermediate heating station在输油首站、末站之间只设有加热设施的输油站。

2. 0. 10输人站input station向管道输入油品的站。

2. 0. 11分输站off-take station在输油管道沿线,为分输油品至用户而设置的站。

2. 0. 12减压站pressure reducing station由于位差形成的管内压力大于管道设计压力或由于动压过大,超过下一站的允许进口压力而设置减压装置的站。

输气管道工程设计规范,gb50251-2015

输气管道工程设计规范,gb50251-2015

输气管道工程设计规范,gb50251-2015输气管道工程设计规范,gb50251-2015篇一:输气管道设计规范GB50251-20031 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程gas transmission pipeline project 用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站gas transmission terminal station输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2020最新输气管道设计规范GB50251-2003

2020最新输气管道设计规范GB50251-2003

2020最新输气管道设计规范GB50251-20031 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体 pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程 gas transmission pipeline project用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站 gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站 gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站 gas transmission terminal station 输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站 gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站 gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.8 压气站 compressor station在输气管道沿线,用压缩机对管输气体增压而设置的站。

输气管道工程设计规范-GB 50251-2003

输气管道工程设计规范-GB 50251-2003

全阀的出口直径; b 连接多个安全阀的泄放管直径, 应按所有安全阀同时泄放时产生的背压不大于其中任 何一个安全阀的泄放压力的 10%确定,且泄放管截面积不应小于各安全阀泄放支管截面积 之和。 (5)放空气体应经放空竖管排入大气,并应符合环境保护和安全防火要求。 (6)输气干线放空竖管应设置在不致发生火灾危险和危害居民健康的地方,其高度比 附近建(构)住物高出 2m 以上,且总高度不应小于 10m。 (7) 输气站放空竖管应设在围墙外, 与站场及其他建 (构) 筑物的距离应符合 GB50183 的规定,其高度比附近建(构)住物高出 2m 以上,且总高度不应小于 10m。 (8)放空竖管设置应满足以下要求:放空竖管直径应满足最大放空量的要求;严禁在 放空竖管顶端装设弯管; 放空竖管底部弯管和相连接的水平放空引出管必须埋地; 弯管前水 平埋设的直管段必须进行锚固;放空竖管应有稳管加固措施。 3、线路 1)线路选择(本标准 11 页)以及线路避让困难时应采取的措施(本标准 11~12 页) 2)地区等级划分: (1)地区划分的规定 a 沿管道中心线两侧各 200m 范围内,任意划分成长度为 2km 并能包括最大聚居户数 的若干地段,按划定地段内户数划分为四个等级。在农村人口聚集的村庄、大院、住宅楼, 应以每一独立户作为一个建筑物计算。 一级地区:户数小于等于 15 户; 二级地区:户数大于 15 户,小于 100 户; 三级地区:户数大于等于 100 户,包括市郊居住区、商业区、工业区、发展区以及不 够四级地区条件的人口稠密区; 四级地区:四层及四层以上楼房(不计地下室层数)普遍集中、交通频繁、地下设施 多的 区。 B 有套管穿越三、四级公路的管道 无套管穿越三、四级公路的管道 有套管穿越一、二级公路、高速公路、铁 路的管道 输气站内管道及其上、下游各 200m 管道, 截断阀室及其上、下游各 50m 管道(其距 离从输气站和阀室边界线起算) 人群聚集场所的管道 管道及管段 地区等级 一 二 三 强度设计系数 F 0.72 0.6 0.5 0.6 0.5 0.5 0.6 0.5 0.5 0.6 0.5 0.5 0.5 0.5 0.5 四 0.4 0.4 0.4 0.4 0.4 地

油气项目工程设计中钢管外径和壁厚的选用

油气项目工程设计中钢管外径和壁厚的选用

油气工程设计中钢管外径和壁厚的选用地面工艺设计所薛道才一、油气工程设计执行规范目前,国内的油气工程设计按其内容不同分别执行下列规范:1、《输气管道工程设计规范》GB502512、《输油管道工程设计规范》GB50253;3、《油气集输设计规范》GB50350;4、《城镇燃气设计规范》GB50028;5、《石油库设计规范》GB50074;6、《石油储备库设计规范》GB50737;7、《汽车加油加气站设计与施工规范》GB50156。

二、钢管规格和材料性能执行规范对于不同的油气工程设计,其工艺管道凡选用国产钢管的,其规格与材料性能应分别符合下述现行国家标准(详见附表1):1、《石油天然气工业管线输送系统用钢管》GB/T9711;2、《输送流体用无缝钢管》GB/T8163;3、《高压锅炉用无缝钢管》GB5310;4、《化肥设备用高压无缝钢管》GB6479;5、《低压流体输送用焊接钢管》GB/T3091。

三、钢管尺寸、外形、重量及允许偏差执行规范每一个钢管标准中分别规定了选择钢管尺寸、外形、重量的不同标准,共计有下列标准(详见附表1):1、《平端钢管(焊接、无缝)尺寸和单位长度重量表》ISO 42002、《焊接和无缝轧制钢管》ASME B36.10M3、《无缝钢管尺寸、外形、重量及允许偏差》GB/T173954、《焊接钢管尺寸及单位长度重量》GB/T21835四、碳钢钢管外径和壁厚的标准化数值汇总现将上述4个钢管尺寸、外形标准的外径和壁厚标准化数值汇总在一起(详见表2),供设计人员参考选用。

五、《石油天然气工业管线输送系统用钢管》GB/T9711中给定钢管外径和壁厚标准选用的讨论《石油天然气工业管线输送系统用钢管》GB/T9711-2011于2012年6月1日开始执行,但标准规范中取消了钢管外径、壁厚和重量的数据,钢管规定外径和规定壁厚的选用要求执行ISO 4200和ASME B36.10M标准,根据附表2中数据可以看出:1、《平端钢管(焊接、无缝)尺寸和单位长度重量表》ISO 4200的钢管外径系列和壁厚系列基本类同于《无缝钢管尺寸、外形、重量及允许偏差》GB/T17395和《焊接钢管尺寸及单位长度重量》GB/T21835。

输气管道工程设计规范-GB 50251-2003

输气管道工程设计规范-GB 50251-2003
输气管道工程设计规范 GB 50251-2003) 1、适用范围:本规范适用于陆上输气管道工程设计。 2、输气工艺: 1)输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计算,设 计年工作天数应按 350d 计算(350d 是为冬夏平衡,同时最大输气量应以标态计算。 ) 。 2)进入输气管道的气体必须除去机械杂质,且至少符合Ⅱ级天然气标准(GB17820) 。 3) 当输气管道及其附件已按照国家现行标准 《钢质管道及储罐腐蚀控制工程设计规范》 SY0007 和 《埋地钢质管道强制电流阴极保护设计规范》 SY/T0036 的要求采取了防腐措施时, 不应再增加管壁的腐蚀裕量。 4)工艺设计应确定的参数有:输气总工艺流程;输气站的工艺参数和流程;输气站的 数量和站间距;输气管道的直径、设计压力及压气站的站压比。 5)管道输气应合理利用气源压力。当采用增压输送时,应合理选择压气站的站压比和 站间距。当采用离心式压缩机增压输送时,站压比宜为 1.2~1.5,站间距不宜小于 100km。 6)具有配气功能的分输站的分输气体管线宜设置气体的限量、限压设施。 7)输气管道首站和气体接收站的进气管线应设置气质监测设施。 8)输气管道的强度设计应满足运行工况变化的要求。 10)输气站应设置越站旁通。进出站管线必须设置截断阀。截断阀的位置应与工艺装 置区保持一定距离,确保在紧急情况下便与接近和操作。截断阀应当具备手动操作的功能。 11)输气管道工艺设计应具被以下资料:管输气体的组成;气源数量、位置、供气量及 可调范围; 气源压力及可调范围, 压力递减速度及上限压力延续时间; 沿线用户对供气压力、 供气量及其变化的要求,当要求利用管道储气调峰时,应具备用户的用气特性曲线和数据; 沿线自然环境条件和管道埋设处地温。 12)输气管道的水力计算见本标准 6~9 页以及简化标准的附录。 13)输气管道安全泄放 (1)输气站应在进站截断阀上游和出站截断阀下游设置泄压放空设施。 (2)输气站存在超压可能的受压设备和容器,应设置安全阀。安全阀泄放的气体可引 入同级压力的放空管线。 (3)安全阀的定压(P0)应根据管道最大允许操作压力(P)确定,并应符合下列要求: a 当 P≤1.8MPa 时,P0=P+0.18MPa; b 当 1.8MPa<P≤7.5MPa 时,P0=1.1P; c 当 P>7.5MPa 时,P0=1.05P。 (4)安全阀泄放管直径应按照下列要求计算: a 单个安全阀的泄放管直径,应按背压不大于该阀泄压力的 10%确定,但不应小于安

输气管道设计规范--GB50251-2003

输气管道设计规范--GB50251-2003

1 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体 pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程 gas transmission pipeline project用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站 gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站 gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站 gas transmission terminal station输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站 gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站 gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.8 压气站 compressor station在输气管道沿线,用压缩机对管输气体增压而设置的站。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1 总则1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。

1.0. 2 本规范适用于陆上输气管道工程设计。

1.0.3 输气管道工程设计应遵照下列原则:1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系;2 采用先进技术,努力吸收国内外新的科技成果;3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。

1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。

2 术语2.O.1 管输气体 pipeline gas通过管道输送的天然气和煤气。

2.O.2 输气管道工程 gas transmission pipeline project用管道输送天然气和煤气的工程。

一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。

2.O.3 输气站 gas transmission station输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站 gas transmission initial station输气管道的起点站。

一般具有分离,调压、计量、清管等功能。

2.O.5 输气末站 gas transmission terminal station输气管道的终点站。

一般具有分离、调压、计量、清管、配气等功能。

2.O.6 气体接收站 gas receiving station在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.7 气体分输站 gas distributing station在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。

2.O.8 压气站 compressor station在输气管道沿线,用压缩机对管输气体增压而设置的站。

2.0.9 地下储气库 underground gas storage利用地下的某种密闭空间储存天然气的地质构造。

包括盐穴型、枯竭油气藏型、含水层型等。

2.O.10 注气站 gas injection station将天然气注入地下储气库而设置的站。

2.O.11 采气站 gas withdraw station将天然气从地下储气库采出而设置的站。

2.O.12 管道附件 pipe auxiliahes指管件、法兰、阀门、清管器收发筒、汇管、组合件、绝缘法兰或绝缘接头等管道专用承压部件。

2.O.13 管件 pipe fitting指弯头、弯管、三通、异径接头和管封头。

2.O.14 输气干线 gas transmission trunk line由输气首站到输气末站间的主运行管线。

2.0.15 输气支线 gas transmission branch line向输气干线输入或由输气干线输出管输气体的管线。

2.O.16 弹性敷设 pipe laying elastic bending管道在外力或自重作用下产生弹性弯曲变形,利用这种变形,改变管道走向或适应高程变化的管道敷设方式。

2.O.17 清管系统 pigging system为清除管内凝聚物和沉积物,隔离、置换或进行管道在线检测的全套设备。

其中包括清管器、清管器收发筒、清管器指示器及清管器示踪仪等。

2.O.18 设计压力 design pressure在相应的设计温度下,用以确定管道计算壁厚及其他元件尺寸的压力值,该压力为管道的内部压力时称设计内压力,为外部压力时称设计外压力。

2.O.19 设计温度 design temperature管道在正常工作过程中,在相应设计压力下,管壁或元件金属可能达到的最高或最低温度。

2.O.20 管输气体温度 pipeline gas temperature气体在管道内输送时的流动温度。

2.O.21 操作压力 operating pressure在稳定操作条件下,一个系统内介质的压力。

2.O.22 最大操作压力 maximum operating pressure(MOP)在正常操作条件下,管线系统中的最大实际操作压力。

2.0. 23 最大允许操作压力 maximum allowable operating pressure(MAOP)管线系统遵循本规范的规定,所能连续操作的最大压力,等于或小于设计压力。

2.O.24 泄压放空系统relief and blow―down system对超压泄放、紧急放空及开工、停工或检修时排放出的可燃气体进行收集和处理的设施。

泄压放空系统由泄压设备(放空阀、减压阀、安全阀),收集管线、放空管和处理设备(如分离罐、火炬)或其中一部分设备组成。

2.0.25 水露点 water dew point气体在一定压力下析出第一滴水时的温度。

2.O.26 烃露点 hydrocarbon dew point气体在一定压力下析出第一滴液态烃时的温度。

3 输气工艺3.1 一般规定3.1.1 输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计算,设计年工作天数应按350d计算。

3.1.2 进入输气管道的气体必须清除机械杂质;水露点应比输送条件下最低环境温度低5℃;烃露点应低于最低环境温度;气体中硫化氢含量不应大于20mg/m3。

3. 1.3 输气管道的设计压力应根据气源条件、用户需要、管材质量及地区安全等因素经技术经济比较后确定。

3.1.4 当输气管道及其附件已按国家现行标准《钢质管道及储罐腐蚀控制工程设计规范》SY 0007和《埋地钢质管道强制电流阴极保护设计规范》SY/T 0036的要求采取了防腐措施时,不应再增加管壁的腐蚀裕量。

3.1.5 输气管道应设清管设施。

有条件时宜采用管道内壁涂层。

3.2 工艺设计3.2.1 工艺设计应根据气源条件、输送距离、输送量及用户的特点和要求,对管道进行系统优化设计,经综合分析和技术经济对比后确定。

3.2.2 工艺设计应确定下列主要内容:1 输气总工艺流程。

2 输气站的工艺参数和流程。

3 输气站的数量和站间距。

4 输气管道的直径、设计压力及压气站的站压比。

3.2.1 管道输气应合理利用气源压力。

当采用增压输送时,应合理选择压气站的站压比和站间距。

当采用离心式压缩机增压输送时,站压比宜为1.2~1.5,站间距不宜小于190km。

3.2.4 压气站特性和管道特性应协调,在正常输气条件下,压缩机组应在高效区内工作。

压缩机组的数量、选型、联接方式,应在经济运行范围内,并满足工艺设计参数和运行工况变化的要求。

3.2.5 具有配气功能分输站的分输气体管线宜设置气体的限量、限压设施。

3.2.6 输气管道首站和气体接收站的进气管线应设置气质监测设施。

3.2.7 输气管道的强度设计应满足运行工况变化的要求。

3.2,8 输气站应设置越站旁通。

进、出站管线必须设置截断阀。

截断阀的位置应与工艺装置区保持一定距离,确保在紧急情况下便于接近和操作。

截断阀应当具备手动操作的功能。

3.3 工艺计算与分析3.3.1 输气管道工艺设计应具备下列资料:1 管输气体的组成。

2 气源的数量、位置、供气量及其可调范围。

3 气源的压力及其可调范围,压力递减速度及上限压力延续时间。

4 沿线用户对供气压力、供气量及其变化的要求。

当要求利用管道储气调峰时,应具备用户的用气特性曲线和数据。

5 沿线自然环境条件和管道埋设处地温。

3.3.2 输气管道应按下列公式进行水力计算:1 当输气管道纵断面的相对高差△h≤200m且不考虑高差影响时,应按下式计算:2 当考虑输气管道纵断面的相对高差影响时,应按下式计算:3 水力摩阻系数宜按下式计算:3.3.3 输气管道沿线任意点的温度应按下列公式计算:3.3.4 根据工程的实际需求,可对输气管道系统进行稳态和动态模拟计算,确定在不同工况条件下压气站的数量、增压比、压缩机计算功率和动力燃料消耗,管道系统各节点流量、压力、温度和管道的储气量等。

根据系统分析需要,可按小时或天确定计算时间段。

3.3.5 稳态和动态模拟的计算软什应经工程实践验证。

3.4 输气管道的安全泄放3.4.1 输气站应在进站截断阀上游和出站截断阀下游设置泄压放空设施。

3.4.2 输气干线截断阀上下游均应设置放空管。

放空管应能迅速放空两截断阀之间管段内的气体。

放空阀直径与放空管直径应相等。

3.4.3 输气站存在超压可能的受压设备和容器,应设置安全阀。

安全阀泄放的气体可引入同级压力的放空管线。

3.4.4 安全阀的定压应小于或等于受压设备和容器的设计压力。

安全阀的定压(Po)应根据管道最大允许操作压力(P)确定,并应符合下列要求:3.4.5 安全阀泄放管直径应按下列要求计算;1 单个安全阀的泄放管直径,应按背压不大于该阀泄放压力的10%确定,但不应小于安全阀的出口直径;2 连接多个安全阀的泄放管直径,应按所有安全阀同时泄放时产生的背压不大于其中任何一个安全阀的泄放压力的lo%确定,且泄放管截面积不应小于各安全阀泄放支管截面积之和。

3.4.6 放空气体应经放空竖管排入大气,并应符合环境保护和安全防火要求。

3.4.7 输气干线放空竖管应设置在不致发生火灾危险和危害居民健康的地方。

其高度应比附近建(构)筑物高出2m以上,且总高度不应小于10m。

3.4.8 输气站放空竖管应设在围墙外,与站场及其他建(构)筑物的距离应符合现行国家标准《石油天然气工程设计防火规范》GB 50183的规定。

其高度应比附近建(构)筑物高出2m以上,且总高度不应小于1Om。

3.4.9 放空竖管的设置应符合下列规定:1 放空竖管直径应满足最大的放空量要求。

2 严禁在放牢竖管顶端装设弯管。

3 放空竖管底部弯管和相连接的水平放空引出管必须埋地;弯管前的水平埋设直管段必须进行锚固。

4 放空竖管应有稳管加固措施。

4 线路4.1 线路选择4.1.1 线路的选择应符合下列要求;1 线路走向应根据地形、工程地质、沿线主要进气、供气点的地理位置以及交通运输、动力等条件,经多方案对比后确定。

2 线路宜避开多年生经济作物区域和重要的农田基本建设设施。

3 大中型河流穿(跨)越工程和压气站位置的选择,应符合线路总走向。

局部走向应根据大、中型穿(跨)越工程和压气站的位置进行调整。

4 线路必须避开重要的军事设施、易燃易爆仓库、国家重点文物保护区。

5 线路应避开城镇规划区、飞机场、铁路车站、海(河)港码头、国家级自然保护区等区域。

当受条件限制管道需要在上述区域内通过时,必须征得主管部门同意,并采取安全保护措施。

6 除管道专用公路的隧道、桥梁外,线路严禁通过铁路或公路的隧道、桥梁、铁路编组站、大型客运站和变电所。

相关文档
最新文档
