最全面的常用低压电器
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。
它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。
2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。
3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。
4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。
5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。
6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。
7.烤箱和微波炉：用于烹饪和加热食物的家用电器。
8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。
9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。
10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。
11.充电器和电池：用于充电电子设备和储存电能的设备。
12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。
13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。
14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。
15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。
16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。
17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。
18.充电宝：用于给移动设备充电的便携式充电装置。
以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。
总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。
常用低压电器介绍
常用低压电器介绍
一、交流接触器
交流接触器的主要用途是接通和分断电路，按电路的工作原理不同又可分为交流接触器和直流接触器两类。
在交流电路中，当接通电源时，触头之间产生电磁作用而闭合，实现接通和分断；在断开电源时，触头之间没有任何接触而直接断开，实现切断和闭合。
按其工作原理可分为单极、单相、三相三种类型。
目前常用的是单极和单相。
二、开关
开关也叫断路器，是指能在规定的试验条件下，迅速切断和接通电路的开关设备。
在正常工作中能分断零序电流和过电流保护；在规定的试验条件下能接通或分断正常条件下无法接通或分断的电路。
它广泛应用于电力、冶金、石油化工等部门，是保障生产安全、提高经济效益必不可少的电气设备之一。
三、熔断器
熔断器是一种自动熔断器，它一般与熔断丝相连接，可以起到保护电器和线路的作用。
它具有一定的过载能力。
它分单熔断器和双熔断器两种，在正常情况下均用于线路过载保护，但在电路严重过载或短路时，双熔断器中的熔芯先熔断而使电路断开。
—— 1 —1 —。
常见低压电器
选用熔断器，一般应符合下列原则： 1.根据用电网络电压选用相应电压等级的熔断器； 2.根据配电系统可能出现的最大故障电流、选用具有 相应分断能力的熔断器； 3.在电动机回路中用作短路保护时，为避免熔体在电 动机起动过程中熔断，对于单台电动机，熔体额 定电流≥（1.5~2.5）*电机额定电流；对于多*容量最 大一台电动机的额定电流+其余电动机的计算负 荷电流。
4. 对电炉及照明等负载的短路保护，熔体的额定电流等 于或稍大于负载的额定电流； 5. 采用熔断器保护线路时，熔断器应装在各相线上。在 二相三线或三相四线回路的中性线上严禁装熔断器， 这是因为中性线断开会引起电压不平衡，可能造成设 备烧毁事故。在公共电网供电的单相线路的中性线上 应装熔断器，电业的总熔断器除外。 6. 各级熔体应相互配合、下一级应比上一级小。
接触器适用于远距离频繁接通和分断交、直流主电 路及大容量控制电路。可分为交流接触器和直流接 触器两种。接触器主要由主触头、灭弧系统、电磁 系统、辅助触头和支架等组成。交流接触器主要有 CJ0、CJ10、CJ12、 CJ12B系列以及众多的盒子品 牌。直流接触器主要有CZ0系列。
2016.1.12
在低压配电设备中常用的低压电器有：
1.低压断路器
低压断路器也称为低压自动开关，主
要作为不频繁地接通或分断电路之用。 而且低压断路器还具有过载、短路和 失压保护装置，在电路发生过载、短 路、电压降低或消失时，断路器可自 动切断电路，从而保护电力线路及电 源设备。
熔断器是一种简单的保护电器，在低压配电电路中， 主要用于短路保护。它串联在电路中，当通过的电 流大于规定值时，以它本身产生的热量，使熔体熔 化而自动分断电路。熔断器与其他电器配合，可以 在一定的短路电流范围内进行有选择的保护。

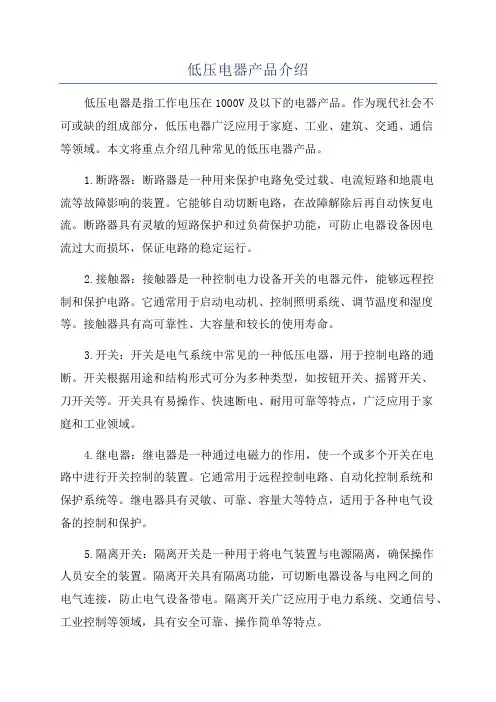

低压电器产品介绍
低压电器产品介绍低压电器是指工作电压在1000V及以下的电器产品。
作为现代社会不可或缺的组成部分，低压电器广泛应用于家庭、工业、建筑、交通、通信等领域。
本文将重点介绍几种常见的低压电器产品。
1.断路器：断路器是一种用来保护电路免受过载、电流短路和地震电流等故障影响的装置。
它能够自动切断电路，在故障解除后再自动恢复电流。
断路器具有灵敏的短路保护和过负荷保护功能，可防止电器设备因电流过大而损坏，保证电路的稳定运行。
2.接触器：接触器是一种控制电力设备开关的电器元件，能够远程控制和保护电路。
它通常用于启动电动机、控制照明系统、调节温度和湿度等。
接触器具有高可靠性、大容量和较长的使用寿命。
3.开关：开关是电气系统中常见的一种低压电器，用于控制电路的通断。
开关根据用途和结构形式可分为多种类型，如按钮开关、摇臂开关、刀开关等。
开关具有易操作、快速断电、耐用可靠等特点，广泛应用于家庭和工业领域。
4.继电器：继电器是一种通过电磁力的作用，使一个或多个开关在电路中进行开关控制的装置。
它通常用于远程控制电路、自动化控制系统和保护系统等。
继电器具有灵敏、可靠、容量大等特点，适用于各种电气设备的控制和保护。
5.隔离开关：隔离开关是一种用于将电气装置与电源隔离，确保操作人员安全的装置。
隔离开关具有隔离功能，可切断电器设备与电网之间的电气连接，防止电气设备带电。
隔离开关广泛应用于电力系统、交通信号、工业控制等领域，具有安全可靠、操作简单等特点。
6.变压器：变压器是一种用来改变电能的电压和电流大小的装置。
它具有将电能从一个电路转移到另一个电路的功能，常见于家庭和工业用电中。
变压器分为升压变压器和降压变压器，能够适应不同的电力需求。
总的来说，低压电器是现代电气设备中不可或缺的一部分。
它们保障电器设备和电路的安全运行，提供各种电力需求。
随着科技的不断发展，低压电器产品将会更加智能化和高效化，为我们的生活和工作带来更多便利。
低压电器有哪些
低压电器有哪些低压电器是指工作电压不超过1000V的电器设备。
在现代社会中，低压电器已经成为人们生活和工作中不可或缺的一部分。
它们的广泛应用领域包括家庭、商业、工业和交通等各个方面。
本文将介绍一些常见的低压电器及其功能。
首先，我们来谈谈家庭中常见的低压电器。
电视、洗衣机、冰箱、空调等都属于低压电器的范畴。
电视是人们日常生活中娱乐的重要方式，它可以播放各种节目及电影，为人们提供丰富的娱乐内容。
洗衣机是用来帮助人们完成洗涤衣物的工具，它能够将脏衣物清洗干净，减轻人们的家务负担。
冰箱则用来储存食物，保持其新鲜和质量，延长食物的保鲜期。
空调是调节室内温度的设备，让人们在夏季可以享受到凉爽的环境。
这些低压电器在家庭中的使用，为人们提供了方便和舒适的生活条件。
商业领域中，低压电器也起到了重要的作用。
例如，POS机是商场、超市等零售行业中常用的结算工具，它可以帮助商家快速完成交易过程。
安防系统则用于保护商业场所的安全，包括监控摄像头、入侵报警器等设备，确保商场的安全经营。
另外，服务器和网络设备也是商业领域中的低压电器，它们为企业提供了高效的信息管理和数据存储。
在工业领域，低压电器的应用广泛而多样。
例如，马达是工业生产线上常用的动力源，它带动机械设备运转，提高生产效率。
工业自动化设备，如PLC（可编程逻辑控制器）、变频器等，可以实现对工业过程的自动控制和调节，提高生产的稳定性和效率。
此外，低压开关柜也是工业领域中不可或缺的电器设备，它可以对电力进行分配和控制，保证工业生产的正常运行。
交通运输领域中，低压电器也发挥着重要的作用。
例如，交通信号灯是城市中交通管理的重要设施，它们通过低压电器的控制，实现车辆和行人的安全通行。
道路照明设备也是交通领域中的低压电器，它们为夜间行车提供必要的照明条件。
综上所述，低压电器在我们的日常生活和工作中起到了不可或缺的作用。
无论是家庭、商业、工业还是交通领域，低压电器都发挥着重要的功能，为我们的生活和工作提供便利和舒适。
低压电器概述
15 14
13
A
B
C
12
11 10 9 8 7 6
1—电 流 调 节 凸 轮 ； 2a、 2b—簧 片 ； 3—手 动 复 位 按 钮 ； 4—弓 簧 ； 5—主 双 金 属 片 ； 6—外 导 板 ； 7—内 导 板 ； 8—常 闭 静 触 点 ； 9—动 触 点 ； 10—杠 杆 ； 11—复 位 调 节 螺 钉 ； 12—补 偿 双 金 属 片 ； 13—推 杆 ； 14—连 杆 ； 15—压 簧
7.2 电压继电器：
电压继电器在使用时，应与电路并联，以监测电路电压的变化。电压继电 器的线圈匝数多、导线细、阻抗大。电压继电器也分为过电压继电器和欠电压 继电器，分别在电压过高和电压过低时产生动作。
7.3 中间继电器：
中间继电器实际上也是电压继电器，与普通电压继电器的不同之处在于， 中间继电器又很多触点，并且触点允许流过的电流较大，可以断开和接通较大 电流的电路。
低压电器
目录
1、开关 2、熔断器 3、断路器 4、漏电保护器 5、交流接触器 6、热继电器 7、电磁继电器 8、时间继电器 9、速度继电器与压力继电器
概述：
低压电器通常是指在交流电压1200V或直流电压1500V以下工作的电器。 常见的低压电器有开关、熔断器、接触器、漏电保护开关和继电器等。进行电 气线路安装时，电源和负载（如电动机）之间用低压电器通过导线连接起来， 可以实现负载的接通、切断、保护等控制功能。
7 电磁继电器：
电磁继电器是利用线圈通过电流产生磁场，来吸合衔铁而使触点断开或接 通的。电磁继电器在电路中可以用作保护和控制。
电流继电器、电压继电器和中间继电器都属于电磁继电器。
7 .1 电流继电器：
电流继电器在使用时，应与电路串联，以监测电路电流的变化。电磁继电 器线圈的匝数少、导线粗、阻抗小。电流继电器分为过电流继电器和欠电流继 电器，分别在电流过大或过小时产生动作。
常用低压电器简介
定义：熔断器是一种用于保护电路的器件，当电路中的电流超过一定值时，熔断器会熔断自身，从而切断电路，保护电路免受损坏。
工作原理：熔断器的工作原理是基于电流的热效应，当电流通过熔丝时，熔丝会产生热量，当热量达到一定程度时，熔丝会熔断，从而切断电路。
应用：熔断器广泛应用保护器件一起使用，以确保电路的安全可靠运行。
互联网+：互联网技术的发展将为低压电器市场带来新的机遇，实现远程监控和数据共享，提高生产效率和产品质量。
定制化服务：随着消费者需求的多样化，低压电器产品将更加注重个性化定制，满足不同客户的需求。
汇报人：
感谢观看
注意安全：在使用低压电器时，应注意安全，避免触电或短路等危险情况。
05
低压电器的维护与保养
定期检查与维护的重要性
预防性维护：降低故障率，提高运行效率
定期检查：确保低压电器的正常运行
维护保养：延长低压电器使用寿命的关键
紧急维护：应对突发故障，保障生产安全
常见故障分析与排除方法
故障类型：过载、短路、漏电、欠压等
自动化技术：自动化技术将进一步提高低压电器产品的自动化水平，实现设备的自动化控制和操作，提高生产效率和质量。
绿色环保：随着环保意识的不断提高，低压电器产品将更加注重环保和节能，采用环保材料和节能技术，降低能源消耗和环境污染。
定制化服务：随着消费者需求的多样化，低压电器产品将更加注重定制化服务，满足不同客户的需求和个性化要求。
绿色环保与节能减排的发展方向
添加标题
添加标题
添加标题
添加标题
节能减排：为了降低能源消耗和减少环境污染，低压电器行业正在积极推广节能减排技术。
绿色环保：随着全球环保意识的提高，低压电器行业正朝着更加环保的方向发展。
常用低压电器基础知识
常用低压电器基础知识1. 低压电器的概念和分类低压电器是指额定电压在1000V及以下的电气设备或元件。
根据其功能和用途的不同，低压电器可以分为开关类、保护类和控制类三种类型。
1.1 开关类低压电器开关类低压电器主要用于电路的接通和断开，常见的有开关、插座、隔离开关等。
1.1.1 开关开关是一种用于控制电流流通状态的电器设备，可以分为单极、双极和多极三种类型。
单极开关只有一个开关单元，用于控制电路的通断；双极开关有两个开关单元，可分别控制两个电路的通断；多极开关则可以控制多个电路的通断。
1.1.2 插座插座用于将电器设备与电源连接，一般由插头和插座组成。
插头是电器设备的一部分，插座则固定在墙壁或电线盒中。
插座根据用途可以分为普通插座和特殊插座，特殊插座包括USB插座、电话插座等。
1.2 保护类低压电器保护类低压电器主要用于保护电路和电器设备的安全，常见的有保险丝、断路器、熔断器等。
1.2.1 保险丝保险丝是一种用于过载保护的电器元件，当电流超过额定值时，保险丝会熔断，切断电路，保护电器设备不受损坏。
根据安装方式和熔断特性的不同，保险丝可以分为熔断器式和复位式两种类型。
断路器是一种用于过载和短路保护的电器设备，与保险丝相比，断路器具有手动和自动两种断电方式，可以重复使用。
断路器根据额定电流和断电方式的不同，可以分为空气断路器、塑壳断路器、漏电断路器等。
1.3 控制类低压电器控制类低压电器主要用于实现电气设备的控制和调节，常见的有继电器、计时器、接触器等。
1.3.1 继电器继电器是一种电器设备，通过电磁作用实现在一个电路中控制另一电路的开闭，常用于自动控制系统中。
继电器根据控制方式的不同，可以分为电压继电器、电流继电器和时间继电器等。
计时器是一种用于定时控制的电器设备，可以实现定时开关、定时报警等功能。
计时器根据控制原理和显示方式的不同，可以分为机械计时器和电子计时器等。
1.3.3 接触器接触器是一种电控制器具有控制较大电流的功能，常用于电动机的起动、停止和正反转控制，同时也可用于其他电气设备的控制。
列举常用的低压电器
常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。
2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。
熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。
4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。
5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。
继电器广泛应用于自动控制、信号传输和测量等电路中。
6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。
7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。
8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。
常见的12类低压电器介绍
常见的12类低压电器介绍低压电器该如何定义呢？低压电器泽是指工作于交流50Hz，交流额定电压1200V以下、直流额定电压1500V以下，在该电压等级下起通断、保护、控制或调节作用的电器产品。
由于低压电器的使用范围广泛，因此也导致低压电器的种类、数量较多。
下面将以低压配电电器和低压控制电器两大类，来为大家介绍常见的低压电器产品。
低压配电电器的主要类型低压配电电器主要有刀开关、转换开关、熔断器、断路器等，对低压配电电器的主要技术要求是分断能力强、限流效果高、动稳定和热稳定性高、操作过电压低。
常见的有4类：（1）刀开关：包括大电流刀开关、熔断器式刀开关、开关板用刀开关、负荷开关。
主要用于电路隔离，也能接通和分断额定电流。
（2）转换开关：包括组合开关、换向开关。
用于两种以上电源或负载的转换和通断电路。
（3）断路器：包括框架式断路器。
用于线路过载、短路或欠压保护，也可用作不频繁接通和分断电路。
（4）熔断器：包括有填料熔断器、无填料熔断器、快速熔断器、自复熔断器。
用于线路或电气设备的短路和过载保护。
低压控制电器主要类型低压控制电器主要有接触器、控制继电器、起动器、主令电器等，对低压控制电器的主要技术要求是适当的转换能力、操作频率高、电寿命和机械寿命长等。
常见的有8类：（1）接触器：包括交流接触器和直流接触器。
主要用于远距离频繁起动或控制电动机，接通和分断正常工作的电路。
（2）控制继电器：包括电流继电器、电压继电器、时间继电器、中间继电器、热继电器。
主要用于控制其他电器或做主电路的保护。
（3）起动器：包括磁力起动器和减压起动器。
主要用于电动机的起动和正反向控制。
（4）控制器：包括凸轮控制器和平面控制器。
主要用于电气控制设备中转换主回路或励磁回路的接法，以达到电动机起动、换向和调速的目的。
（5）主令电器：包括按钮、限位开关、微动开关、万能转换开关。
主要用于接通和分断控制电器。
（6）电阻器：铁基合金电阻。
用于改变电路的电压、电流等参数或变电能为热能。
常用低压电器汇总
5 连动片 9 常开触点
热继电器的符号
发热元件 FR 串联在主电路中
常闭触头
串联在控制电路中 FR
时间继电器 空气式
时间继电器 定时类型：
钟表式 阻容式 电子式 数字式
。。。。。。。。
时间继电器; 也称为延时继电器，是一种用来实现触点延时
接通或断开的控制电器。时间继电器种类繁多，但目前常用的时 间继电器主要有空气阻尼式、电动式、晶体管式及直流电磁式等 几大类。
9.1.6 自动空气断路器（自动开关） 作用：空气断路器又称空气开关或自动开关，其作用是不仅可以 正常工作时不频繁接通或断开电路，而且当电路发生过载、 短路或失压等故障时，能自动跳闸切断故障电路。可实现 短路、过载、失压保护。 工作原理：过流时，过流脱扣器将脱钩顶开，断开电源；欠压 时，欠压脱扣器将脱钩顶开，断开电源。 过流 脱扣器 欠压 脱扣器
（3）异步机的直接启动 + 过载保护
A Q FU KM B C
热继电 器触头
~
SB1
KM SB2
FR
FR
发热 元件
KM
控制电路
主电路
M 3~
电流形成回路， 只要接两相就可以了。
(4)过载保护：加热继电器
A B C Q FU
电机工作时，若因负载过重而使 电流增大，但又比短路电流小。此 时熔断器起不了保护作用，应加热 继电器，进行过载保护。
常闭 断电后 延时闭合
常开 断电后 延时断开
电流控制：电流继电器(KI)
衔铁 常闭
线圈
反力弹簧 磁轭 圆柱静铁心 常开
过电流继电器
I> I< 触点动作
正常工作时线圈电流 小于Ion，触点不动作 欠电流继电器 I< 0 触点释放 I off I> Ion I
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。
下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。
一般用于家庭、商业和工业建筑中的照明和电力控制。
2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。
常用于家庭、办公室、商场和酒店等地方。
3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。
广泛应用于家庭、办公室、商业建筑和公共场所。
4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。
广泛应用于家庭、办公室和商场等场所。
5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。
广泛应用于家庭、办公室、商业建筑和工业场所。
6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。
7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。
8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。
9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。
10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。
11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。
12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。
13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。
14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。
15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。
以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。
最全面的常用低压电器
线路过载-保护-1.主触头2.自由脱扣器3.过电流脱扣器4.分励脱扣器-5.热脱扣器6.失压脱扣器7.按钮 塑壳式低压断路器原理图
电动机的-失压保护-1.主触头2.自由脱扣器3.过电流脱扣器4.分励脱扣器-5.热脱扣器6.失压脱扣器7. 钮-塑壳式低压断路器原理图
ON-CHNT-剂品济帝帝-11-I-8180-II0E-霧-1.4-翼品-9101111-11I1-00 1-4i1s1i00
第三节接触器-一、-交流接触器-1.结构->触头系统：主触头、辅助触头-常开触头（动合触头）-常闭触头（动 触头->电磁系统：动、静铁芯，吸引线圈和反作用弹簧->灭弧系统：灭弧罩及灭弧栅片灭弧
第三节接触器-主触头-恩-常开主触点-动铁心-灭弧装置-常闭辅助触头-辅助触点-官官官-灭弧罩-5-常吸引 圈-四-衔铁-静铁心-铁芯-交流接触器结构图
第二节开关电器-一、刀开关-冬作用：隔离电源，不频繁通断电路-必分类：-按刀的级数分：单极、双极和三极-√ 灭弧装置分：带灭弧装置和不带灭弧装置-√按刀的转换方向分为：单掷和双掷-√按接线方式分为：板前接线和板后接 -按操作方式分为：手柄操作和远距离联杆操作-按有无熔断器分：带熔断器和不带熔断器
第二节开关电器-一、刀开关-负荷开关-2封闭式负荷开关（铁壳开关-冬作用：手动通断电路及短路保护。-0-速 弹簧-熔断器-夹座-转轴-三忍-闸刀一-手柄-男
第一节低压电器的基本知识-二、电磁式电器-2短路环-减小衔铁吸合时产生的振动和噪音。-4.短路环-02-0 -铁芯-3-圃-线圈
第一节低压电器的基本知识-二、电磁式电器-3触头系统-通过触头的-路通、断。-桥式触头-类型-指形触头-冬 料：一般采用铜材-常用银-质材料制成-点接触-面接触
低压配电电器产品知识
低压配电电器产品知识低压配电电器产品是现代电力系统中不可或缺的重要组成部分，广泛应用于各类工业、商业和住宅建筑。
它们起到电力输送、控制和保护的作用，确保电能的正常供应和安全使用。
本文将介绍一些常见的低压配电电器产品，包括断路器、接触器、熔断器、隔离开关和电动机保护器。
1.断路器：断路器是低压配电系统中最常见的保护装置之一，用于保护电路免受过载和短路的损害。
它可以快速切断电路，避免过电流造成的设备损坏和人身安全事故。
断路器分为热磁式和电子式两种类型，可根据电气系统的要求选择合适的类型和额定电流。
2.接触器：接触器是一种电磁开关装置，常用于控制电机的启停。
它由电磁线圈和主触点组成，当电磁线圈通电时，产生吸引力使主触点闭合，连接电路；当线圈断电时，接触器恢复到原始状态，断开电路。
接触器具有可靠的接触、耐高负载和长寿命等特点，广泛应用于起重机、压力机、空调等设备控制。
3.熔断器：熔断器是用来保护电路免受过电流损害的一种安全装置。
它由熔丝和熔断器座组成，当电路中发生过载或短路时，熔丝会熔断，切断电路，保护电器设备和线路不受损坏。
熔断器按照额定电流和断路能力进行分类，用户可以根据负载情况选择合适的熔断器。
4.隔离开关：隔离开关是一种用来切断电气设备与电源之间电气连接的开关装置。
它具有可靠的隔离和切断功能，可帮助维修人员安全地进行设备的检修和维护。
隔离开关通常由静触头、动触头和绝缘杆组成，有手摇和电动两种操作方式，用户可以根据需求选择合适的类型。
5.电动机保护器：电动机保护器主要用于保护电动机免受过载、短路和相位丢失等故障的损害。
它由过载保护器和短路保护器组成，通过测量电流和电压等参数来监测电动机运行状态，当发生故障时，保护器会及时切断电源，保护电动机免受损坏。
电动机保护器的选择应根据电动机的额定电流、额定电压和工作环境等因素进行。
以上是一些常见的低压配电电器产品，它们在电力系统中起到重要的作用，确保电力的稳定供应和设备的安全运行。
常用低压电器基本介绍
常用低压电器基本介绍1. 引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于工业、农业和民用领域。
低压电器分为多个类型，包括保护设备、控制设备、开关设备等等。
本文将对常用的低压电器进行基本介绍。
2. 保护设备2.1 断路器断路器是一种自动开关设备，用于保护电路免受过载和短路等故障的损害。
常见的断路器有空气断路器、磁力型断路器和真空断路器等。
它们通过监测电流和温度来实现对电路的保护，并能够在发生故障时迅速切断电路。
2.2 熔断器熔断器是一种具有熔化功能的保护设备，用于保护电路免受过载和短路等故障的损害。
熔断器内部有一根熔丝，当电流超过熔丝的额定电流时，熔丝会瞬间熔化，切断电路。
熔断器通常用于较小的电流保护，但在某些特殊情况下，也可以用于较大的电流保护。
2.3 接触器接触器是一种控制设备，用于控制电路的开关。
它可以通过电磁力或电动力来控制电路的开关状态。
接触器通常由电磁铁和触头组成，当电磁铁通电时，触头会闭合或断开电路。
接触器常用于控制电动机等设备。
3.1 开关开关是一种控制设备，用于控制电路的通断。
常见的开关有按钮开关、刀开关和微动开关等。
开关通常由触点和操作机构组成，当操作机构改变触点的位置时，可以打开或关闭电路。
开关用于控制电路的起停和分合。
3.2 编码器编码器是一种测量设备，用于将物理量转换为数字信号。
常见的编码器有旋转式编码器和线性式编码器等。
旋转式编码器通过旋转轴来测量角度，线性式编码器通过测量物体的位移来测量距离。
编码器广泛应用于自动控制系统中。
4.1 开关插座开关插座是一种电气设备，用于连接和断开电源。
它通常由插座和开关两部分组成，插座用于插入电器设备的插头，开关用于控制电源的通断。
开关插座广泛应用于家庭和办公场所。
4.2 压力开关压力开关是一种感应设备，用于检测和控制液压或气压系统中的压力。
当系统的压力达到设定值时，压力开关会自动打开或关闭电路，从而实现对系统的压力进行控制。
第六章常用电气设备 第四节常用低压电器
常用电气设备
4．自动空气断路器 自动空气断路器也称自动空气开关或自动开关， 在低压电路中，用作分断和接通电路，控制电动机 运行和停止。当电路发生过载、短路、失压等故障 时，它能自动切断故障电路，保护电路和用电设备 的安全。它的特点是动作后不需要更换新的元件， 工作可靠，应用安全，操作方便，断流能力大(可 达到数千安)。
热继电器在使用前，必须调节其整定电流值，使其与电动机 的额定电流值相等。
常用电气设备
1．闸刀开关 闸刀开关是最简单、最常用的一种开关，刀极数 目有二极和三极两种。 图6．10(a)为二极闸刀开关的 结构图，在瓷质底座上装有静插座、接熔丝的接头和 带瓷质手柄的闸刀等。图示为合闸位置，闸刀已推入 静插座，胶盖防止电弧烧伤和触电。图6．10(b)为三 极闸刀开关。 安装闸刀开关时应将电源进线接在静插座上，将 用电器接在闸刀开关的出线端，这样在分闸时，闸刀 和熔丝上不带电，可以保证装换熔丝和维修用电器时 的安全。闸刀开关在电器原理图中的符号如图6．10 (c)所示。
热驱动器件由双金属片和绕在双金属片上的电阻丝组成。双 金属片是由两种膨胀系数不同的金属片压制成的，它的一端固 定在支架上，另一端是自由端。电阻丝串接在电动机的主电路 中，常闭触头串接在控制电路中。当电动机过载时，电阻丝中 通过的电流超过了它的额定值，产生较大的热量，使双金属片 受热膨胀发生弯曲，通过连动机构迫使常闭触头断开。在控制 电路中，常闭触头和接触器的线圈相串联，当常闭触头断开时， 接触器线圈断电，使主触头分断，电动机停转，实现了过载保 护。要使电动机恢复工作，需待热继电器冷却复位后，重新起 动电动机。
