柴油发电机组容量的选择方法
柴油发电机机组选型
备用机组
应用场合： 市电供给正常，发电机组作为市电故障时应急备用电 源 负 荷 率： 变化性负载，无超载能力 运行时间： 每年运行不超过400小时
2
主用机组
应用场合： 无市电供给，或市电不稳定场所 负 荷 率： 变化性负载，有超载能力——每运行12小时，允许 有累计1个小时10%的过载，但总的过载时间不应超过400 小时/年； 运行时间： 无限定运行时间
5
柴油发电机组的选择 高压发电机组
220kV→110kV(65kV/38kV)→10kV→400V(380V)
★
• 国内供电系统：
• 高压发电机组电压范围:
11kV、10kV、6.3kV、3.3kV、600V
6
柴油发电机组的选择
★
高压 VS 低压
选择高压还是低压机组，需结合高低压变配电系统综合考虑，
9
高压发电机组优势分析
1. 系统上分析：系统简单，故障点少——整套设备少 2. 操作上分析：便于集中管理——集中供应多点供电需求 3. 效率上分析：效率更高——可以多台并联，根据需求启动机
组台数
4. 占地面积分析：相对占地面积小——相对设备少，额外元器
件少
10
3
连续输出机组
应用场合： 为油田钻机提供电源；带基础负荷向电网供电等 负 荷 率： 带持久不变的负荷长期运行，不允许超载
运行时间： 无限定运行时间
4
发电机组容量的选择
• 发电机组行业中，应用最多的是备用功率和主用功率
• 作为备用电源时比如IDC应用，建议按备用功率选择机组。 即选择机组备用功率不小于计算负荷 • 如果负载中有需直接起动的大电动机，当该电机容量达到机组可 用容量的20%时，或降压起动的电机容量达到机组可用容量的30% 时建议与机组供应商联系，进行准确计算以提出解决方案。 • 低压机组，通常要求H级温升（125度主用/150度备用）即可； 10KV机组，通常为F级温升（ 105度主用/130度备用）；不宜过高 提高要求而无谓增加造价。

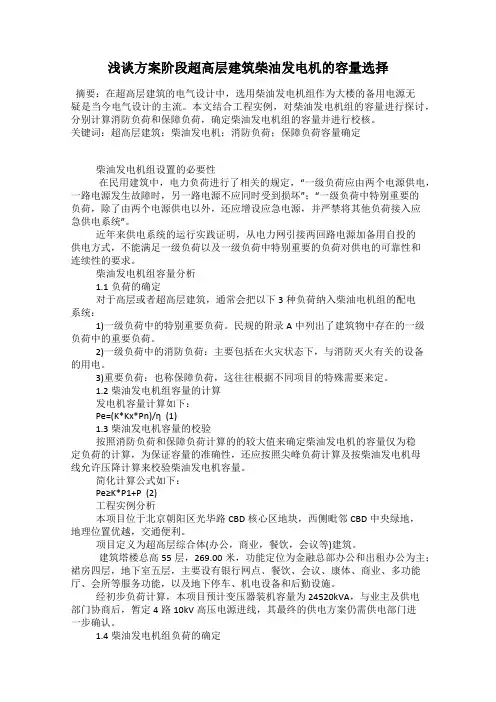

浅谈方案阶段超高层建筑柴油发电机的容量选择
浅谈方案阶段超高层建筑柴油发电机的容量选择摘要：在超高层建筑的电气设计中，选用柴油发电机组作为大楼的备用电源无疑是当今电气设计的主流。
本文结合工程实例，对柴油发电机组的容量进行探讨，分别计算消防负荷和保障负荷，确定柴油发电机组的容量并进行校核。
关键词：超高层建筑；柴油发电机；消防负荷；保障负荷容量确定柴油发电机组设置的必要性在民用建筑中，电力负荷进行了相关的规定，“一级负荷应由两个电源供电，一路电源发生故障时，另一路电源不应同时受到损坏”；“一级负荷中特别重要的负荷，除了由两个电源供电以外，还应增设应急电源，并严禁将其他负荷接入应急供电系统”。
近年来供电系统的运行实践证明，从电力网引接两回路电源加备用自投的供电方式，不能满足一级负荷以及一级负荷中特别重要的负荷对供电的可靠性和连续性的要求。
柴油发电机组容量分析1.1负荷的确定对于高层或者超高层建筑，通常会把以下3种负荷纳入柴油电机组的配电系统：1)一级负荷中的特别重要负荷。
民规的附录A中列出了建筑物中存在的一级负荷中的重要负荷。
2)一级负荷中的消防负荷：主要包括在火灾状态下，与消防灭火有关的设备的用电。
3)重要负荷：也称保障负荷，这往往根据不同项目的特殊需要来定。
1.2柴油发电机组容量的计算发电机容量计算如下：Pe=(K*Kx*Pn)/η (1)1.3柴油发电机容量的校验按照消防负荷和保障负荷计算的的较大值来确定柴油发电机的容量仅为稳定负荷的计算，为保证容量的准确性，还应按照尖峰负荷计算及按柴油发电机母线允许压降计算来校验柴油发电机容量。
