jewelCAD教程==
JewelCAD教程-公主方扭绳吊坠

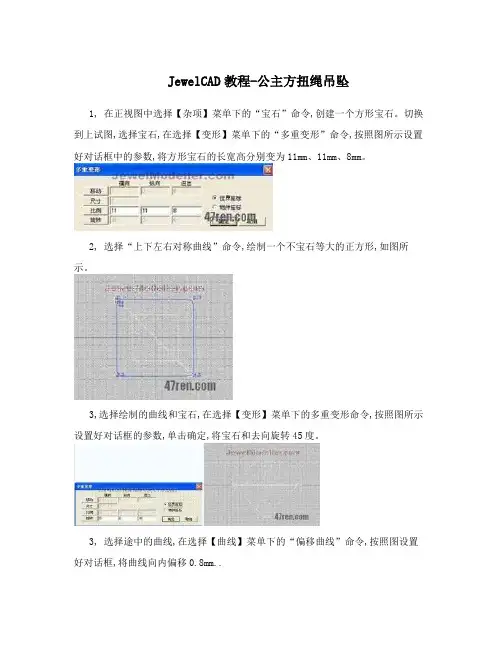

JewelCAD教程-公主方扭绳吊坠1, 在正视图中选择【杂项】菜单下的“宝石”命令,创建一个方形宝石。
切换到上试图,选择宝石,在选择【变形】菜单下的“多重变形”命令,按照图所示设置好对话框中的参数,将方形宝石的长宽高分别变为11mm、11mm、8mm。
2, 选择“上下左右对称曲线”命令,绘制一个不宝石等大的正方形,如图所示。
3,选择绘制的曲线和宝石,在选择【变形】菜单下的多重变形命令,按照图所示设置好对话框的参数,单击确定,将宝石和去向旋转45度。
3, 选择途中的曲线,在选择【曲线】菜单下的“偏移曲线”命令,按照图设置好对话框,将曲线向内偏移0.8mm..4.绘制如图所示的四边形曲面作为截面,选择“导轨曲面”命令,按照图所示设置好导轨命令参数,利用图中的两条正方形曲线作为导轨,创建方形宝石的托架,结果如图所示。
5.在正视图中将托架下移,并利用“尺寸”工具将其高度适当调整,调整完毕后的结果如图所示。
6,选择【曲线】菜单下的“恢复已消除曲线”命令,恢复先前的导轨曲线,选中不方形宝石等大的导轨曲线,再选择【曲线】菜单下的“偏移曲线”命令,将其向外偏移0.8mm。
7,选择“导轨曲面”命令,图中的两条曲线作为导轨,四边形作为截面,利用双导轨,单切面命令创建方形宝石的外部托架。
8,在正视图中,选中刚才创建的外部托架,并利用尺寸工具将其高度变换,利用移动工具将其向下移动到如图所示的位置。
9,选中外部托架,切换到上视图,选择【编辑】菜单下的“展示CV”命令,显示其CV点,然后选中最外面的4个CV点,如图所示,在切换到正视图,収现托架上下两排的CV点都被选中了,这时可切换到三视图,叏消下面一排CV点的选择,保留上面的一排CV点处于选中状态,再利用移动工具将其适当下移,使托架的上表面有一个平面变成一个斜面,如图所示。
10,这一步创建方形宝石的爪。
切换到正视图,创建一个直径为1.2mm的圆作为参考,绘制爪的轮廓线,如图所示,选中绘制的界面轮廓线,利用“纵向环形对称曲面”命令创建爪,如图所示。
JewelCADPro珠宝设计实用教程JewelCADPro软件入门
JewelCADPro珠宝设计实⽤教程JewelCADPro软件⼊门学完本章后你会做什么f掌握JewelCAD Pro的基本知识，包括简介、特点等f掌握JewelCAD Pro的安装、启动与退出f掌握JewelCAD Pro绘图环境的设置，包括颜⾊、热键的设置等第2章学前提⽰本章教学⽬标JewelCAD Pro软件⼊门从古⾄今，珠宝⾸饰始终是⼈们钟情、喜爱且渴望拥有的精美物品作为珠宝设计软件，JewelCAD Pro有着⾼度专业化的特点，其针对性极强本章主要向读者介绍JewelCAD Pro的安装、启动与退出以及软件绘图环境的设置。
f初识JewelCAD Pro珠2.1?初识JewelCAD?Pro随着科学技术的不断发展和进步，⽣产与加⼯⾃动化的观念也⽇趋深⼊⼈⼼。
⽣产与加⼯过程离不开产品设计与开发，在⽣产⾃动化⼤幅度提升效率的同时，设计⾃动化也迎头赶上。
设计师逐渐从⼿⼯绘图的时代踏⼊了CAD时代。
JewelCAD Pro是⽤于珠宝⾸饰设计/制造的专业化CAD/CAM软件，具有⾼度专业化、⾼⼯作效率、简单易学的特点，是业界认可⾸选的CAD/ CAM软件系统。
2.1.1 JewelCAD Pro软件简介JewelCAD软件是⾹港珠宝电脑科技有限公司（Jewellery CAD/CAM Limited）于1990年开发出来的，经过20多年的发展，JewelCAD软件已经由⼀个功能有限的绘图软件发展到现在功能强⼤、性能稳定、⾼度专业化、⾼效率的珠宝⾸饰设计/制造专业软件。
JewelCAD Pro是JewelCAD的第⼆代软件，拥有全新开发程式核⼼，⼤⼤增强⽇后⾰新速度及扩充能⼒，包含更丰富、强⼤、实⽤的软件功能。
现有JewelCAD数据可输⼊JewelCAD Pro继续运作。
2.1.2 JewelCAD Pro的特点JewelCAD Pro与现代珠宝设计相结合，具有⼴阔的发展前途。
对珠宝设计⽽⾔，JewelCAD Pro⽐其他三维软件更为专业，具有以下特点。
JewelCADPro珠宝设计实用教程JewelCADPro珠宝设计基础
学完本章后你会做什么f掌握JewelCAD Pro的菜单栏，包括“文件”、“复制”菜单等f掌握JewelCAD Pro的工具条，包括“视图”、“拷贝”工具条等f掌握文件与视图的基本操作，包括打开文件、放大视图等第3章学前提示本章教学目标JewelCAD Pro珠宝设计基础对于刚接触JewelCAD Pro软件的读者来说，本章内容的学习是至关重要的，它是学习后面章节的基础。
本章主要向读者介绍JewelCAD Pro菜单栏、工具条的基本知识以及文件与视图的基本操作。
f菜单栏轻松掌握“文件”菜单是软件最基本的菜单，大部分的软件都有“文件”菜单，该菜单中主要是一些关于文件的基本操作命令。
“文件”菜单如图3-1所示。
1．新建“新建”命令用于建立一个新的JewelCAD Pro文件。
需要注意的是，选择此命令时，新文件会将旧文件覆盖，原来存在于屏幕各个窗口内的所有物件都会消失。
2．打开选择“打开”命令，将弹出“打开JewelCAD Pro文件”对话框，如图3-2所示。
用户可以运用此命令将一个已存档的JewelCAD Pro文件中的物件并入到现有的文件中。
图3-1 “文件”菜单图3-2 “打开JewelCAD Pro文件”对话框3．打开老版本文件选择“打开老版本文件”命令，同样弹出“打开JewelCAD Pro文件”对话框，不过其只支持.jcd格式的文件。
4．关闭执行“关闭”命令，将关闭图形文件，窗口呈灰色显示，如图3-3所示，此时大部分的命令不可用。
其中，若在绘图区中进行了操作，且未保存，将弹出“保存文件”提示对话框，提示用户进行保存。
5．重设系统执行“重设系统”命令后，软件将恢复初始设置。
珠6．保存“保存”命令用于将屏幕上现有的文件进行保存。
执行该命令后，如果当前编辑的文件是新建的、没有经过命名的，那么JewelCAD Pro将会弹出“保持JewelCAD文件”对话框，如图3-4所示，用户可以在File name文本框中输入新的文件名称，在Look in下拉列表框中设置保存路径，单击Save按钮，即可保存文件。
JewelCAD中级培训教程 2

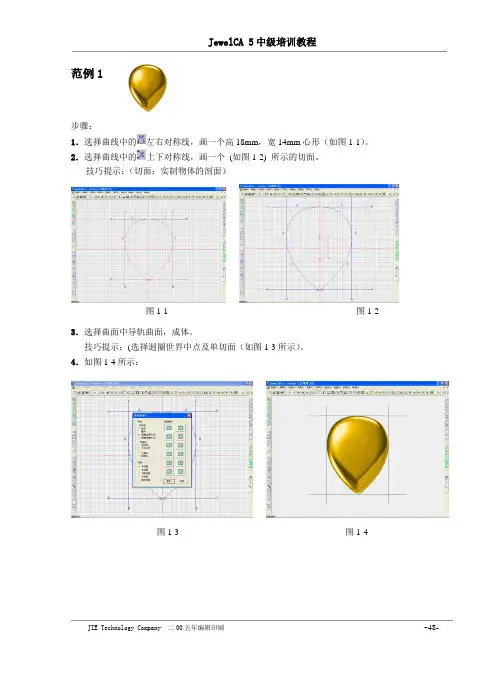

JewelCA 5中级培训教程范例1步骤：1．选择曲线中的左右对称线，画一个高18mm，宽14mm心形（如图1-1）。
2．选择曲线中的上下对称线，画一个(如图1-2) 所示的切面。
技巧提示：（切面：实制物体的剖面）图1-1 图1-2 3．选择曲面中导轨曲面，成体。
技巧提示：(选择迥圈世界中点及单切面（如图1-3所示）。
4．如图1-4所示：图1-3 图1-4步骤：1． 选择曲线中的 左右对称线，画一个高17mm ，宽18mm 心形（如图2-1）。
2．选择曲线中的 上下对称线，画一个（如图2-2）的切面。
技巧提示：（切面：实指物体的剖面）图2-1 图2-23. 选择曲面中导轨曲面，成体。
（技巧提示：选择迥圈世界中点及单切面）4. 如图2-4所示：图2-3 图2-4步骤：1． 选择曲线中的左右对称线，画一个高5.67mm ，宽3.4mm 水滴形。
然后选择曲线中的偏移曲线向内偏移1mm （如图3-1）。
2． 选择曲线中的圆，画一个（如图3-2）的切面。
技巧提示：（切面：实指物体的剖面）图3-1 图3-23．选择曲面中导轨曲面，成体。
技巧提示：（选择不合比例及单切面，如图3-3） 4．如图3-4所示。
图3-3 图3-45．选择变形中的移动工具，将其移至中线上（如图3-5）6．选择复制当中的环形复制，输入数值4得出图形（如图3-6）。
图3-5 图3-6范例4步骤：1．选择曲线中多边形，输入边的数目24，画一个高18mm，宽18mm形状。
然后选择曲线——修改——环形重复线（如图4-1）2．选择曲线中的上下对称线，画一个如图4-2的切面。
技巧提示：（切面：实指物体的剖面）图4-1 图4-23. 选择曲面中导轨曲面，成体。
技巧提示：选择迥圈（迥圈中点）及单切面；如图4-3。
4. 如图4-4所示。
图4-3 图4-4范例 5步骤：1. 选择“圆形”工具绘制内圈为8，7.4和14.3的圆来定位心形的宽，高与总高。
再选择 “左右对称线” 调出如图5-1所示。
jewelcad中级进阶教程
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
JEWELCAD 中级进阶手册
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
中国珠宝设计网独家资料，获取更多资料请访问： 【47ren 为设计人的谐音】
jewelCAD教程.docx

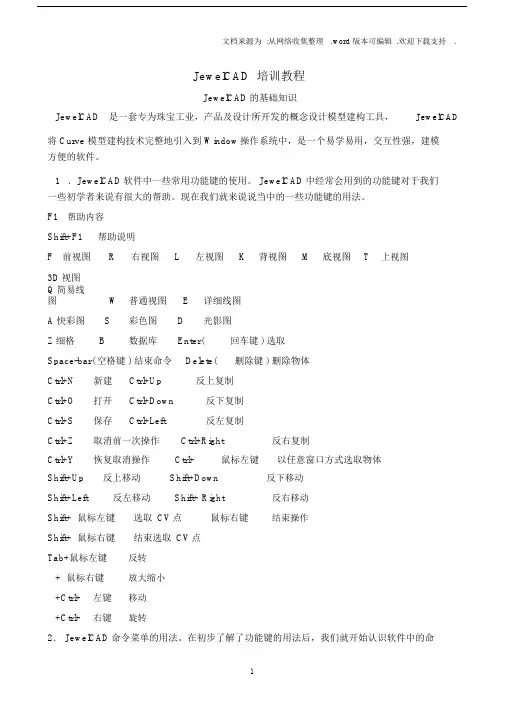

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持.JewelCAD 培训教程JewelCAD的基础知识JewelCAD是一套专为珠宝工业，产品及设计所开发的概念设计模型建构工具，JewelCAD将 Curve 模型建构技术完整地引入到 Window操作系统中，是一个易学易用，交互性强，建模方便的软件。
1．JewelCAD软件中一些常用功能键的使用。
JewelCAD中经常会用到的功能键对于我们一些初学者来说有很大的帮助。
现在我们就来说说当中的一些功能键的用法。
F1帮助内容Shift+F1帮助说明F前视图R右视图L左视图K背视图M底视图T上视图3D视图Q简易线图W普通视图E详细线图A 快彩图S彩色图D光影图Z 细格B数据库Enter(回车键 ) 选取Space-bar( 空格键 ) 结束命令Delete(删除键 ) 删除物体Ctrl+N新建Ctrl+Up反上复制Ctrl+O打开Ctrl+Down反下复制Ctrl+S保存Ctrl+Left反左复制Ctrl+Z取消前一次操作Ctrl+Right反右复制Ctrl+Y恢复取消操作Ctrl+鼠标左键以任意窗口方式选取物体Shift+Up反上移动Shift+Down反下移动Shift+Left反左移动Shift+ Right反右移动Shift+ 鼠标左键选取CV点鼠标右键结束操作Shift+ 鼠标右键结束选取CV点Tab+鼠标左键反转+ 鼠标右键放大缩小+Ctrl+左键移动+Ctrl+右键旋转2． JewelCAD命令菜单的用法。
在初步了解了功能键的用法后，我们就开始认识软件中的命令的使用， JewelCAD中包含了多个命令，要熟悉了解它还是需要时间的，这就需要我们去熟记一些命令的快捷键，这对我们日后的操作使用都有很大的好处的。
我们就从简单的开始学起。
（1）曲线：曲线里面有任意曲线，左右对称曲线，上下对称曲线，旋转 180 度曲线，上下左右对称曲线，直线重复线，环形重复线，圆形，偏移曲线，封闭曲线，开口曲线。
Jewelcad教程-Jewelcad绘制反带戒指教程
教程一：利用“导轨曲面”绘制反带戒指
思路：反带一般都是使用三导轨，单切面绘制。
1：绘制草稿图，试试位置
2：转到主视图，调整曲线高低位置，当然要结合其他视图来调整：
：
3．切换到Top视图，使用直线复制命令复制另外一条导轨：
再使用修改任意曲线进行调整，如图：
4.在Top视图使用中间曲线命令曲线菜单-中间曲线，制作中间的曲线：
5.转到Top视图修改调整高度
6.使用左右对称曲线绘制切面，然后使用三导轨建立曲面，如图：
7．转到正视图，调整曲线位置。
如图：
最终效果图：
更多Jcad绘图教程及视频请登陆Jcad教程网：
(按住ctrl键单击即可直接进入，省掉复制，以下相同)
Jcad绘制花胸针教程Jcad绘制花戒指教程进入学习进入学习
Jcad绘制反带戒指教程Jcad绘制羽翼戒指教程进入学习进入学习
学珠宝设计，我只上Jcad教程网。
JewelCAD教程-公主方扭绳吊坠
1．在正视图中选择【杂项】菜单下的“宝石”命令，创建一个方形宝石。
切换到上试图，选择宝石，在选择【变形】菜单下的“多重变形”命令，按照图所示设置好对话框中的参数，将方形宝石的长宽高分别变为11mm、11mm、8mm。
2．选择“上下左右对称曲线”命令，绘制一个与宝石等大的正方形，如图所示。
3．选择绘制的曲线和宝石，在选择【变形】菜单下的多重变形命令，按照图所示设置好对话框的参数，单击确定，将宝石和去向旋转45度。
3．选择途中的曲线，在选择【曲线】菜单下的“偏移曲线”命令，按照图设置好对话框，将曲线向内偏移0.8mm..4.绘制如图所示的四边形曲面作为截面，选择“导轨曲面”命令，按照图所示设置好导轨命令参数，利用图中的两条正方形曲线作为导轨，创建方形宝石的托架，结果如图所示。
5.在正视图中将托架下移，并利用“尺寸”工具将其高度适当调整，调整完毕后的结果如图所示。
6．选择【曲线】菜单下的“恢复已消除曲线”命令，恢复先前的导轨曲线，选中与方形宝石等大的导轨曲线，再选择【曲线】菜单下的“偏移曲线”命令，将其向外偏移0.8mm。
7．选择“导轨曲面”命令，图中的两条曲线作为导轨，四边形作为截面，利用双导轨，单切面命令创建方形宝石的外部托架。
8．在正视图中，选中刚才创建的外部托架，并利用尺寸工具将其高度变换，利用移动工具将其向下移动到如图所示的位置。
9．选中外部托架，切换到上视图，选择【编辑】菜单下的“展示CV”命令，显示其CV点，然后选中最外面的4个CV点，如图所示，在切换到正视图，发现托架上下两排的CV点都被选中了，这时可切换到三视图，取消下面一排CV点的选择，保留上面的一排CV点处于选中状态，再利用移动工具将其适当下移，使托架的上表面有一个平面变成一个斜面，如图所示。
10．这一步创建方形宝石的爪。
切换到正视图，创建一个直径为1.2mm的圆作为参考，绘制爪的轮廓线，如图所示，选中绘制的界面轮廓线，利用“纵向环形对称曲面”命令创建爪，如图所示。
JewelCAD珠宝设计实例
在这里我们将学习到怎样把一个平面的草图转换成三维的实体。
以下面的戒指为例子（图1）（图2）1．用刻度尺量出图1，图2尺寸（包括戒背的长，宽，高，厚度；主石和碎石的大小等等）。
2．画戒背的轮廓线。
➢在F视图点取命令--弹出圆形曲线对话框➢设置完对话框—单击确定➢画Φ17（线1），Φ21（线2）的圆。
➢点取菜单--曲线—修改—左右对称线--点取线2，编缉它使其与图1的戒背的轮廓线相近（如下图所示）。
3．调出主石，描其镶口并调整戒背的外轮廓线是其与主石相衬。
➢点取菜单--杂项—宝石--弹出宝石对话框--单击圆形钻石➢➢点取命令--把圆石放大成图2主石的尺寸大小。
➢选取主石点取命令--把主石拉到戒背轮廓线上。
➢点取命令--按图1，画出主石镶口的轮廓线(线3)，并点取命令--把镶口的轮廓线封闭（其它的封闭线均须点命令）。
调整戒背的轮廓线(线1，2)使其与主石相衬。
4．做出主石的镶口及开槽的切块。
➢在F视点取命令--依照镶口的轮廓线，画出镶口的切面（切面1）➢点取命令--弹出环形对话框➢单击确定--做出主石的镶口。
➢➢在F视图点取命令--依照镶口的轮廓线画出镶口开槽的两个切块的切面（切面2, 切面3）。
➢➢选取（切面2, 切面3）点取命令--弹出直线延伸对话框➢设置完对话框--单击确定--做出切块2，切块3。
➢在T视图点取命令--把切块2,切块3移到原点中央。
➢➢在F视图选取切块3，再转到T视图点取命令(留意左下角的状栏)--把切块3旋转30度。
➢➢在T视图选取2，切块3，点取命令--弹出环形对话框➢设置完对话框--单击确定--复制三组切块。
➢➢➢➢选上所有的切块，点取命令--再点取镶口--主石开槽的镶口做出来了。
➢➢重复点取菜单--编辑—不消除--把做镶口和切块的切面（切面1，2，3）找回来以便下次修改。
5．在T视图和R视图画出戒背的轮廓线。
➢在T视图点取命令--依照图2画出戒背的轮廓线（线4）。
➢在R视图点取命令--依照主石的大小大致定出戒背的侧轮廓线（线5）。
JewelCADPro珠宝设计实用教程珠宝首饰的复制变形与高级处理
学完本章后你会做什么f掌握珠宝首饰的复制与变形，包括复制粘贴、移动、映射等f掌握布尔运算和添加素材，包括并集运算、调用钻石等f掌握珠宝首饰的其他操作，包括赋予材质、排石、创建文字等第6章学前提示本章教学目标珠宝首饰的复制变形与高级处理在设计完模型后，有时为了满足设计要求，需要对模型进行复制变形以及高级处理，这时可以使用相应的复制和形变命令对模型进行操作。
本章主要向读者介绍珠宝首饰的复制处理、基本变形以及布尔操作。
f珠宝首饰的复制处理对模型进行多次粘贴。
按【Ctrl ＋O 】快捷键，打开图形文件，如图6-1所示。
在绘图区中选择模型对象，在分页工具栏的“复制”选项卡中单击“复制粘贴”按钮，如图6-2所示。
在绘图区中的合适位置单击，执行操作后，在绘图区中单击鼠标右键，并按空格键，即可复制粘贴模型，如图6-3所示。
图6-2 单击“复制粘贴”按钮 图6-3 复制粘贴模型图6-1 打开图形文件按钮。
选择“复制”｜“复制粘贴”命令。
单击珠6.1.2 对称复制在JewelCAD Pro 中，用户可以对模型进行对称复制操作，如竖直对称、水平对称、原点对称、轴对称以及周期对称等。
1．竖直对称竖直对称模型是指以竖直轴为对称轴复制模型，复制出来的模型与原模型关于Y轴对称。
按【Ctrl ＋O 】快捷键，打开图形文件，如图6-4所示。
在绘图区中选择模型，在分页工具栏的“复制”选项卡中单击“竖直对称”按钮，如图6-5所示。
执行操作后，在绘图区中单击鼠标右键，并按空格键，即可竖直对称模型，如图6-6所示。
单击“复制”工具条中的“竖直对称”按钮。
图6-4 打开图形文件图6-6 竖直对称模型图6-5 单击“竖直对称”按钮单击2．水平对称水平对称模型是指以水平轴为对称轴复制模型，复制出来的模型与原模型关于X轴对称。
按【Ctrl ＋O 】快捷键，打开图形文件，如图6-7所示。
在绘图区中选择模型，在分页工具栏的“复制”选项卡中单击“水平对称”按钮，如图6-8所示。
慕惜JewelCAD教程02(2024)
渲染输出参数设置渲染器选择Fra bibliotek输出分辨率
根据需求选择合适的渲染器，如光线追踪 、物理渲染等。
设置渲染输出的图像分辨率，以满足不同 应用场景的需求。
采样质量
光照和材质设置
调整渲染采样质量，以平衡渲染速度和图 像质量。
调整场景中的光照和材质参数，以获得更真 实的渲染效果。
2024/1/30
25
优化动画性能和提高渲染质量
贴图类型
JewelCAD支持多种贴图类型，包括位图、程序贴图、混 合贴图等。不同类型的贴图可以模拟出不同的表面纹理和 细节效果。
贴图参数调整
在选择贴图类型后，可以通过调整贴图的参数来改变贴图 的效果。例如，可以调整位图的缩放、旋转和平移参数， 以改变位图在模型表面的排列方式。
多层贴图
JewelCAD支持多层贴图功能，可以将多个贴图层叠加在 一起，以创造出更加复杂的表面纹理和细节效果。
01
02
03
04
视图缩放
通过滚动鼠标滚轮或使用工具 栏中的缩放工具进行视图缩放
。
视图平移
按住鼠标中键拖动或使用工具 栏中的平移工具进行视图平移
。
视图旋转
在三维视图中，按住鼠标左键 拖动进行视图旋转。
导航栏
提供快速访问常用视图控制命 令的快捷方式，如缩放、平移
、旋转等。
2024/1/30
10
03
建模基础教程
17
实现逼真渲染效果
2024/1/30
光线追踪
JewelCAD的光线追踪功能可以模拟真实世界中的光线反射和折射效果，从而创造出更加 逼真的渲染效果。
环境光与阴影
通过设置环境光和阴影参数，可以模拟出真实世界中的光线照射和阴影效果，增强模型的 立体感和真实感。
jewelCAD教程
JewelCAD培训教程JewelCAD的基础知识JewelCAD是一套专为珠宝工业，产品及设计所开发的概念设计模型建构工具，JewelCAD 将Curve模型建构技术完整地引入到Window操作系统中，是一个易学易用，交互性强，建模方便的软件。
1．JewelCAD软件中一些常用功能键的使用。
JewelCAD中经常会用到的功能键对于我们一些初学者来说有很大的帮助。
现在我们就来说说当中的一些功能键的用法。
F1 帮助内容Shift+F1 帮助说明F 前视图 R右视图 L左视图 K背视图 M底视图 T上视图3D视图Q简易线图 W普通视图 E详细线图A快彩图 S彩色图 D光影图Z细格 B数据库 Enter(回车键)选取Space-bar(空格键)结束命令 Delete(删除键)删除物体Ctrl+N 新建 Ctrl+Up 反上复制Ctrl+O 打开 Ctrl+Down 反下复制Ctrl+S 保存 Ctrl+Left 反左复制Ctrl+Z 取消前一次操作 Ctrl+Right 反右复制Ctrl+Y 恢复取消操作 Ctrl+鼠标左键以任意窗口方式选取物体Shift+Up 反上移动 Shift+Down 反下移动Shift+Left 反左移动 Shift+ Right 反右移动Shift+鼠标左键选取CV点鼠标右键结束操作Shift+鼠标右键结束选取CV点Tab+鼠标左键反转+鼠标右键放大缩小+Ctrl+左键移动+Ctrl+右键旋转2．JewelCAD命令菜单的用法。
在初步了解了功能键的用法后，我们就开始认识软件中的命令的使用，JewelCAD中包含了多个命令，要熟悉了解它还是需要时间的，这就需要我们去熟记一些命令的快捷键，这对我们日后的操作使用都有很大的好处的。
我们就从简单的开始学起。
（1）曲线：曲线里面有任意曲线，左右对称曲线，上下对称曲线，旋转180度曲线，上下左右对称曲线，直线重复线，环形重复线，圆形，偏移曲线，封闭曲线，开口曲线。
jewelCAD教程冠迪珠宝培训(实例)教案
jewelCAD教程冠迪珠宝培训(实例)教案教案：jewelCAD教程冠迪珠宝培训(实例)一、教学内容本节课将介绍jewelCAD软件的基本操作和应用，通过实例讲解如何设计一款珠宝首饰。
教材章节：jewelCAD软件操作基础、珠宝设计实例。
二、教学目标1. 学生能够熟练掌握jewelCAD软件的基本操作。
2. 学生能够通过实例学习，独立完成一款珠宝首饰的设计。
3. 学生能够理解珠宝设计的基本原则和技巧。
三、教学难点与重点重点：jewelCAD软件的基本操作。
难点：珠宝设计的原则和技巧。
四、教具与学具准备1. jewelCAD软件。
2. 计算机。
3. 投影仪。
4. 设计图纸。
五、教学过程1. 导入：通过展示一些精美的珠宝首饰，引发学生对珠宝设计的兴趣，激发学生的学习热情。
2. 讲解：讲解jewelCAD软件的基本操作，包括界面熟悉、工具栏使用、三维建模等。
3. 示范：以一款简单的珠宝首饰为例，示范如何使用jewelCAD软件进行设计，讲解设计的原则和技巧。
4. 练习：学生独立完成一款珠宝首饰的设计，教师巡回指导，解答学生的疑问。
六、板书设计1. jewelCAD软件操作步骤。
2. 珠宝设计原则。
七、作业设计1. 作业题目：设计一款属于自己的珠宝首饰。
答案：学生设计的珠宝首饰，要求符合设计原则，美观独特。
八、课后反思及拓展延伸2. 拓展延伸：引导学生关注珠宝设计的最新动态，欣赏优秀的珠宝设计作品，提升学生的设计水平。
3. 课后作业：要求学生回家后，继续练习jewelCAD软件的操作，为下一节课的学习做好准备。
重点和难点解析一、教学内容本节课主要教授jewelCAD软件的基本操作和应用，通过实例讲解如何设计出一款精美的珠宝首饰。
教材章节主要包括jewelCAD软件操作基础和珠宝设计实例两部分内容。
二、教学目标1. 学生能够熟练掌握jewelCAD软件的基本操作，包括界面熟悉、工具栏使用、三维建模等。
2. 学生能够通过实例学习，独立完成一款珠宝首饰的设计，并理解其设计原则和技巧。
JewelCAD软件课程教学大纲
《JewelCAD软件课程》课程教学大纲（适用于：珠宝首饰设计与加工专业，参考学时：96学时）1、课程简介JewelCAD 是用于珠宝首饰设计/制造的专业化CAD/CAM软件，JewelCAD有高度专业化，高工作效率，简单易学的特点，是业界认可首选的CAD/CAM软件系统。
JewelCAD 5.1破解版已经更新到JewelCAD PRO了, JewelCAD 是用于珠宝首饰设计/制造的专业化CAD/CAM软件，经过十余年的发展完善，JewelCAD以其高度专业化，高工作效率，简单易学的特点，在欧美，香港及亚洲所有主要珠宝首饰（生产中心）工业发达的地区广泛采用，是业界认可首选的CAD/CAM软件系统。
我设计室旨在推动珠宝先进科技在传统珠宝业的普及及其应用，特别是提高珠宝工业进入WTO后所必备的竞争力。
计算机辅助设计/制造技术和数字信息技术不断升级，推出针对珠宝专业的珠宝设计系统——JewelCAD及激光快速制版机，标志珠宝首饰工业将进入全新的数据化时代,对传统首饰设计制作工艺产生深远的影响。
2、教学要求（1）熟悉JewelCAD的基本操作；（2）掌握各种珠宝首饰的创建；（3）掌握JewelCAD各种工具的运用；（4）运用软件制作设计首饰效果图；3、教学方法实践教学4、教学基本内容及课时安排（1） 理论教学（1） 认识与了解珠宝设计软件工具:1、 首饰流程简介。
2、 首饰设计软件认识。
3、 档案工具的具体运用。
4、 检视工具的具体运用。
5、 选取工具的具体运用.6、 复制工具的具体运用.7、 变形工具的具体运用.8、 变形工具的具体运用。
9、 曲线工具的具体运用：10、 曲线工具的具体运用：11、 曲面工具的具体运用.12、 曲面工具的具体运用.13、 导轨曲面的具体运用。
14、 杂项功能工具的详解。
（2） 熟悉掌握各种款式的制作:1、爪镶镶口的制作以及打孔镶的制作2、包镶镶口的制作以及澳洲镶的制作。
最新《JewelCAD珠宝设计教程》教学大纲资料
《JewelCAD珠宝设计教程》教学大纲编号：撰写人：所属系部：艺术系教务处处长：一、说明1．课程的性质和内容：Jewel CAD是珠宝首饰领域中应用最广的软件，同时也是实践性很强的软件，需要在使用过程中不断实践和积累知识。
本书详细介绍JewelCAD软件的功能和使用方法，同时结合各类珠宝首饰的设计过程，配合大量实例介绍软件的设计方法和设计技巧。
2．课程的任务和要求：第一部分介绍了Jewel CAD基础知识，包括工作界面的认识和操作基础；第二部分为初级实例教程，在功能学习的基础上，制作较为简单的首饰图形；第三部分为中级实例教程，使学习者在具备基础的情况下，制作较为复杂组合的首饰图形；第四部分，则为与该软件相关的参考资料，涵盖了首饰制作工艺方面的内容，并通过实例介绍JewelCAD。
3．教学注意事项：1.根据初学者学习特点，讲解实例循序渐进，知识点逐步展开；2．突出实践性，侧重以实例讲解功能和知识要点，配有大量的案例并列出详细的制图步骤，并根据课程需要增加相关的课堂练习题，有利于知识的巩固和提高；3.根据珠宝首饰的类型，例如吊坠、耳环等，进行分类实例讲解，满足多元化的需求。
增加相关的首饰制作工艺和首饰设计内容的介绍，以拓宽学习者的知识面。
二、学时分配表三、课程要求、内容及建议第一章（2课时）教学要求：本章节主要就JewelCAD基础知识进行简要概述。
教学内容：通过本章节学习，使学生初步掌握JewelCAD基础知识。
第二章（18课时）教学要求：本章节主要就JewelCAD系统简介进行简要概述。
教学内容：通过本章节学习，使学生初步掌握JewelCAD系统简介。
第三章（12课时）教学要求：本章节主要就JewelCAD初级实例零部件的制作进行简要概述。
教学内容：通过本章节学习，使学生初步掌握JewelCAD初级实例零部件的制作。
第四章（10课时）教学要求：本章节主要就戒指的制作进行简要概述。
教学内容：通过本章节学习，使学生初步掌握戒指的制作。
JewelCADPro珠宝设计实用教程爪镶包镶瓜子扣的建模设计
图 7-19 移动曲面
STEP 19 将视图切换至“俯视图”，如图 7-20 所示。 STEP 20 在绘图区中选择爪曲面，在分页工具栏的“复制”选项卡中单击“周期对称”按钮 ，
如图 7-21 所示。 STEP 21 在“输入界面”的“输入数据”选项卡中，设置“数目”为 4、“度”为 90，单击“确定”
第7章
图 7-10 创建多轨扫掠曲面
图 7-11 移动曲面
STEP 11 在“曲线”工具条中单击“简单曲线”按钮 ，在绘图区中绘制一条曲线，如图 7-12 所示。 STEP 12 在分页工具栏的“曲面”选项卡中单击“沿竖直轴旋转”按钮 ，如图 7-13 所示。
单击
图 7-12 绘制曲线
图 7-13 单击“沿竖直轴旋转”按钮
STEP 13 在绘图区中选择合适的曲线，在“输入界面”的“输入数据”选项卡中，设置“数目” 为 6、“度”为 60，单击“确定”按钮，如图 7-14 所示。
STEP 14 执行操作后，在绘图区中单击鼠标右键，并按空格键，即可沿竖直轴旋转曲面，如 图 7-15 所示。
单击 图 7-14 单击“确定”按钮
STEP 06 在分页工具栏的“曲面”选项卡中，单击“多轨扫掠”按钮 ，如图 7-7 所示。
珠宝设计实用教程 专家提醒 由于上面绘制的两条曲线为导轨曲线，所以在绘制第二条曲线时需要注意，控制点数
要与之前绘制的曲线相同，而且要节点对节点，以免后面进行多轨扫掠时，因控制点数不 符合，造成多轨扫掠不成功。
7第 章 爪镶、包镶、瓜子扣的建模 设计
学前提示
爪镶、包镶、瓜子扣都属于首饰零部件。首饰的零部件是首饰的重要 组成部分，包括镶口、胸针的背针、吊坠的瓜子扣、耳环的耳背和耳钉以 及链饰的环扣等。本章主要向读者介绍爪镶、包镶、瓜子扣的建模设计。
