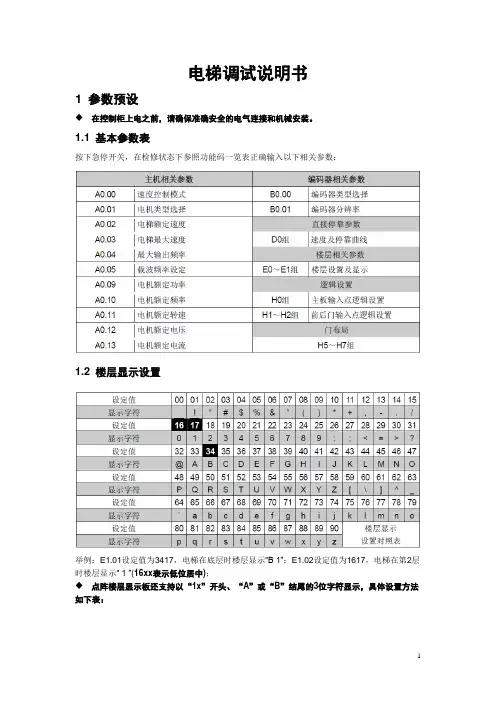

电梯调试说明书(中秀)
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
电梯控制系统调试手册
第一章电梯把握系统调试手册一、SWD-F20 电梯把握系统简介1、系统组成SWD-F20 电梯把握系统以微机主控单元 SWD-F20 为把握核心，本系统承受分布式把握理念设计，整个系统由主控器，轿内把握器，外呼把握器等组成。
各把握器之间通过 CAN 或485HVG 智能总线连接，缩短故障排查时间。
各把握器的名称及安装位置说明如以以以下图所示：把握器名称主把握器轿厢把握器轿内显示器外呼把握器把握器型号SWD-F20SWD-F21SWD-F22SWD-F22安装位置机房把握柜轿厢操纵箱轿厢操纵箱层站呼唤盒备注模拟量或数字量给定轿内显示与外呼把握器通用2、性能特点A、主把握器承受性能稳定的 32 位高速 ARM7CPU，运算速度更快。
B、各把握模块之间承受CAN BUS 通讯，使通讯稳定牢靠。
C、由标准RS485通信模式升级成485HVG模式，特地适用于干扰强、距离远的场合，承受24V的通信总线大大增加了抗干扰力气，整个通信总线无需屏蔽电缆。
D、适用范围宽（a）满足最国家电梯标准：GB7588-2023；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、把握系统说明1、主控器 SWD-F20布局如以以以下图所示：CN1CN2JP1X1～X28 LEDJP5 IDC1DIS1DIS2K6JP2IDC3K1K2K3K4K5SW2 SW3Y1～Y8 LEDCN3CN4(1).CN1～CN2 为主控单元输入信号接口。
列表如下：端口号位置定义X1 CN1-1 上平层*X2 CN1-2 门区X3 CN1-3 下平层*X4 CN1-4 上强迫换速〔S≤1M/S〕X5 CN1-5 上强迫换速〔S＞1M/S〕X6 CN1-6 上限位X7 CN1-7 下强迫换速〔S≤1M/S〕X8 CN1-8 下强迫换速〔S＞1M/S〕X9 CN1-9 下限位X10 CN1-10 检修X11 CN1-11 检修上行X12 CN1-12 检修下行X13 CN1-13 安全回路检测X14 CN1-14 厅门联锁检测X15 CN1-15 轿门联锁检测X16 CN1-16 抱闸输出检测X17 CN1-17 抱闸开关检测X18 CN1-18 输出接触器检测X19 CN1-19 提前开门检测*X20 CN1-20 开门按钮X21 CN2-1 关门按钮X22 CN2-2 开门限位X23 CN2-3 关门限位X24 CN2-4 安全触板X25 CN2-5 消防联动X26 CN2-6 变频器正常X27 CN2-7 变频器运行中X28 CN2-8 零速信号OV CN2-9 N24*OV CN2-10 N24*12V CN2-11 脉冲电源*OV CN2-12 脉冲电源A+ CN2-13 脉冲反响A+ *A- CN2-14 脉冲反响A-B+ CN2-15 脉冲反响B+ *B- CN2-16 脉冲反响B-12V CN2-17 模拟量电源*OV CN2-18 模拟量电源*A01 CN2-19 模拟量主速度给定*A02 CN2-20 模拟量称重给定* (2).CN3～CN4 为主控单元输出信号接口。
《NICE900同步机距离控制调试手册(欧菱通用版)》
同步机距离控制调试手册U s e r M a n u a l B 01NICE900同步机距离控制调试手册前言NICE900门机一体化产品是电梯门、冷库门、地铁门等门系统的驱动控制器，它集成了开关门逻辑控制与电机驱动控制，外部系统只需给出开关门指令，即可实现对整个门系统的控制。
该产品可以驱动交流异步电机与交流同步电机，并支持速度控制模式与距离控制两种模式，极大的提高了产品应用范围，使得该产品几乎可以满足绝大部分门系统的控制驱动需求。
尊敬的客户，我们根据不同用户的意见以及不同应用方式，针对性的对《NICE900门机一体化控制器说明书》进行细化，本文仅详细介绍同步机距离控制方式的应用方案。
仍有疑问请来电垂询。
【!】必须遵守本手册的指导，由具有专业资格的人员对控制器进行调试、维修或检查。
否则可能会出现意想不到的危险！包括人员的伤害和设备的损坏！【注】此文档适合门机软件版本为1.07（含）以上版本使用；NICE900同步机距离控制调试手册★ 本公司门机在出厂前已按以下步骤调试完成，客户正确连线后就可以进行开关门运行。
操作与显示界面用户通过操作面板可以对NICE900系列门机控制器进行功能参数修改、工作状态监控和操作面板运行时的控制(编程键递增键递减键移位键开门键复位键一、典型应用 (距离控制脉冲+限位开关方式)★注：继电器输出端子中，TA\TB为常闭点；TA\TC为常开点如控制器显示Er33故障代码请检查限位开关异常二、接线检查及电机调谐【注】电机调谐前，首先判断编码器ABZ信号是否正确；2.1 编码器信号检查（确认F000=1,F001=1）1） AB相信号检测手动往开门方向拉动过程中，D2灯常亮，表示AB信号接入正确，否则交换AB相信号；2） Z相信号检测在手动拉门过程中，D3灯有闪烁，表示Z信号接入正确；2.2 UVW输出线检测编码器接线检查完成后，输入电机参数（F100-F105），编码器线数（F214），然后再进行电机调谐（面板显示“TUNE”，在关门到位位置按“OPEN”键启动电机调谐）：1） 如果电机一直堵转，则更换UVW中任两相，重新进行电机调谐；2） 电机运行，先往开门方向运行一段距离，再往关门运行一段距离，反复运行3次等“TUNE”消失后调谐完成；2.3 调谐步骤2.电机空载调谐比带负载调谐效果更加好，建议采用电机空载调谐。
易升VVVF(TD3200)调试操作说明书
易升门机VVVF控制器（TD3200）调试操作说明书new苏州易升电梯部件有限公司Suzhou Eshine Elevator Components Co., Ltd.地址：江苏省吴江市北厍镇元鹤开发区6-1Address：Yuanhe Development Zone 6-1, Beishe, Wujiang, JiangsuTEL：+86-512-63246888 F AX：+86-512-63240568网址： E-mail：sales@目录目录第一章安全规程 (1)1.1 安全注意事项 (1)第二章变频器的面板及操作 (2)2.1 可调型操作面板 (1)2.2 功能码参数的设置方法 (2)第三章门机控制器接线、调试指南 (2)3.1 变频器的配线 (2)3.2 系统接线图 (3)3.3 相关功能参数一览表 (4)第四章功能参数表 (5)4.1 功能参数表 (5)4.2 开关门运行曲线参数 (5)4.3 距离控制参数 (6)4.4 多段速参数 (6)4.5 演示功能参数 (6)4.6 电机参数 (7)4.7辅助参数 (7)4.8矢量控制参数 (7)4.9开关量输入输出功能参数 (7)4.10显示及监视参数 (7)第五单参数功能详细介绍 (8)5.1 基本运行功能参数 (8)5.2 开关门运行曲线参数 (9)5.3 距离控制参数 (11)5.4 演示功能参数 (13)5.5 电机参数 (13)5.6 辅助参数 (13)5.7 矢量控制参数 (13)5.8 开关量输入输出功能参数 (13)5.9 显示及监视功能参数 (15)第六章故障对策 (15)移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN键和键同时按下执行开门运行，RUN键和键同时按下执行关门运行。
客梯同步门机调试手册
杭州奥立达电梯有限公司 HangZhou Aolida Elevator Co ., Ltd使用说明书（中文版）ALD-MJ11B 永磁门机一、变频器外观图二、门机接线图三、调试步骤1 定位（此步骤出厂时已完成，工地不需再做。
如果更换电机或变频器，需要重新定位）把轿门拉到中间位置（不能带厅门），SW2拨到ON，SW3拨到OFF，然后按learn button键，此时，可以看到门稍微动了一下，约5秒后，定位完成。
若定位时门板不动，则把门拉开一点再次定位，直到门能稍微动一下说明定位成功。
2 自学习把门放在中间位置，把SW2、SW3拨到ON，然后按learn button键，此时，自学习开始。
运动方向为：关门－关到位－开门－开到位－关门－关到位－失去力矩保持，自学习完成。
若门向开门方向运动，则把SW1的状态拨到相反的位。
自学习时，门机开关门到位后没有到位信号输出。
3 演示运行把SW2、SW3拨到ON，然后按run button键，此时，门将向关门方向运动，直到关门到位。
再按一次run button键，此时门机将反复开关门演示运行。
演示运行时，门机开关门到位后分别都有到位信号输出，由此可以判定门机是否正常。
若没有到位信号输出，则按故障判断方法3查找原因。
4 正常模式设置把SW2拨到OFF，门机关门到位并有力矩保持。
此时，调试完成，门机等待控制系统发开关门命令。
若门机关到位后无力矩保持，则根据实际现象判断问题原因，见附表故障判断方法四、故障判断方法1 门机上电无电源显示A：电源开关是否打开B：测量插件P5处L与N之间的电压是否为AC220VC：检查变频器背面，保险丝及开关之间的连线是否有脱落和松动若以上都没有问题，则变频器损坏2 电机损坏的判断变频器断电，电机三相线插头拔出，用万用表分别测量三相之间的电阻和每相对地之间的电阻。
A: 2.3N*M电机三相约为30欧, 5N*M电机三相之间电阻为25欧B: 对地电阻应为无穷大3 演示运行时门机没有到位信号输出A：门开到达或关到达时，观察变频器上对应的到位灯是否亮，如果亮则进入步骤B，不亮则进入步骤CB：把P1插件拔掉，让门机演示运行，量P1-1和P1-2或者P1-1和P1-3之间通断是否正常，若正常，则说明门机变频器正常，是控制系统的信号有问题（控制柜接线或参数设置），若不正常，则说明门机变频器损坏。
OTIS DO 门机调试手册
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1：+15V200MA--速度传感器的+15V电源。
P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。
P3-4：GND-速度传感器的-15V电源。
P3-5：SHIELD ENCODER CABLE-屏蔽及接地。
P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
P5-6：SPARE-备用端号。
P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
P5-9：SPARE2-备用端口。
奥的斯电梯OTIS_AT120_门机调试
奥的斯电梯OTIS_AT120_门机调试1. 简介本文档将介绍奥的斯电梯OTIS_AT120门机的调试步骤和方法。
门机是电梯的一个重要组成部分，其功能是控制电梯门的打开和关闭，确保乘客进出电梯的安全。
2. 调试前准备工作在进行门机调试之前，需要做一些准备工作：•获取OTIS_AT120电梯门机的调试手册和相关技术资料。
•确保所有调试工具和设备的正常运作，包括计算机、电源线、通信线等。
•确保电梯的电源和空气压力正常供应。
3. 调试步骤步骤一：连接调试设备将电脑与OTIS_AT120电梯门机连接，确保通信线正常连接。
检查调试设备是否能够正常工作，并确保所使用的调试软件与门机匹配。
步骤二：检查电源和信号线在门机调试之前，需要确保电源和信号线接线正确且无损坏。
使用万用表测试电源和信号线的电压和阻抗，确保在正常范围内。
如果有异常，需要检查接线并解决问题。
步骤三：检查门机硬件在进行门机调试之前，需要检查门机的硬件是否正常工作。
检查门机的电机、开关、传感器等是否正常，确保其能够正常运转。
步骤四：调试门机参数门机调试涉及到一些参数的调整，这些参数包括但不限于门机开门速度、门机关闭速度、开门距离、关闭距离等。
根据OTS_AT120门机的调试手册，逐个调整这些参数，确保门机的运行符合要求。
步骤五：进行功能调试功能调试是门机调试的一个重要部分，通过检测和控制门机的开门和关门动作，确保其正常工作。
在进行功能调试时，需要注意以下几点：•检查开门和关门按钮的响应是否正常，确保乘客可以方便地控制电梯门。
•检查门机在各种情况下的运行状态，包括正常运行、电源异常、通信故障等情况下的门机行为。
•检查门机在紧急情况下的应急措施，如门机故障时的故障处理方法等。
步骤六：记录和整理调试结果在调试过程中，需要及时记录和整理调试结果。
包括调试过程中的参数调整记录、问题和异常的记录以及解决方法等。
这些记录有助于后续的维护和故障排除工作。
4. 调试注意事项•在进行门机调试时，务必按照技术资料和调试手册的要求操作，避免错误操作导致的故障。
NSFC01-02使用调试说明书
◆请在周围温度容许范围内使用。－10℃~ 50℃，湿度低于90%，不结露。 电梯门控制器的寿命受周围温度的影响很大，请在容许温度范围内使用。另外，还需注意安装方向 和环境。（请参照第2.1 7页）
◆把电源电压施加到电梯门控制器的输出端时，会导致电梯门控制器被损坏。 在输出端子U、V和W处施加电源电压时，电梯门控制器会造成损坏，所以，请仔细检查接线是否有误 及检查运行程序。
注意 散热片作为散热部分，请勿触摸，以避免烫伤。 电梯门控制器可以很容易由低速设定为高速运行，在设定时要仔细确认在电机和设备允 许的范围内使其运行。以避免受伤。 当在无到达信号下使用时，请充分确认设定好相应功能后再使用。（请采取措施确保人 身安全后，再进行操作）以避免受伤。 在进行门重复控制和门宽度测定时，门的动作方向自动发生变化。请采取措施确保人身 安全后，再进行操作。以避免受伤。 永磁同步电机驱动的门机，当控制器电源接通后，第一次开、关门速度较慢，并可能有 速度突变冲击，请采取措施确保人身安全后，再进行操作，以避免受伤。 请对各参数进行调整及确认。因参数设定不同，有时会出现意外的动作。以避免受伤。
错误
正确
错误
垂直安装
水平安装
横向安装
如不水平安装，会降低电梯门控制器的安装牢固性和抗机械冲击性，导致发生问题或故障。
周围温度不要超过容许温度 设置在发热物体附近或置于箱内，会使电梯门控制器的周围温度变高，而降低寿命。如一定要至 于箱内，则应充分考虑冷却方法和箱的尺寸。 容许周围温度：﹣10℃ ~ 50℃ 注：周围温度的测定点应在离机体 5cm 处。 周围的空间
16
5.1.1 运行前参数检查
16
5.1.2 门机检修试运行
17
爱登堡门机调试说明书ams新
目录第一章门机的电气安装与配线 (1)第二章调试过程 (2)第三章门机运行曲线 (5)第四章故障及对策 (6)第五章门机保养维护 (7)第一章 门机电控系统的电气安装与配线1.1系统构成门机电控系统简图见图1-1。
系统包括爱默生TD3200门机专用变频器一台，变频三相异步电动机一台，脉冲编码器一只。
1.3 输入信号：a. 开门信号，当OD 和COM 端接通将送给控制器开门信号b. 关门信号，当CD 和COM 端接通将送给控制器关门信号c. 光幕常开信号与挡板常开信号输入。
输出继电器：a. 开门到位SKW ，当门完全打开时，开门到位输出指示灯亮，继电器吸合b. 关门到位SGW ，当门完全关闭时，关门到位输出指示灯亮，继电器吸合 [继电器输出：250V AC/2A(cos Ф=1),250V AC/1A(cos Ф=0.4),30VDC/1A]第二章 调试过程1.2. 调节变频器参数(变频器参数设置具体见变频器使用说明书)在调试过程中的主要用到的参数设定见表2-1。
表2-1调试前应先将电机铭牌上的参数：额定电压，额定电流，额定频率，额定功率，额定转速记录下来。
然后将各接线与接线图对照详细核对一遍。
在确认无误情况下，上电。
3. 变频器上电，设置F123=2，恢复出厂参数。
4. 确认功能码F002=0。
选择通用变频器的面板控制模式，脱开门机负载，正确输入电机铭牌参数，设置F075=1，确认后按RUN键启动电机参数调谐，直至调谐完成。
电机调谐完成后参数自动保存。
表2-25.下电后并恢复门机机械系统，后上电。
6.设置参数F002=2, 选择门机手动调试模式，按照表1-2中推荐的参数进行设置，同时按RUN键和对变频器参数进行调整。
7.调试完成后，设置功能码F002=1，选择门机端子控制模式，此时门机变频器可以在控制系统的控制下正常工作，在工作过程中，按照实际运行的情况再对开门运行曲线参数和关门运行曲线参数进行合理调整，直到能够安全平稳的运行。
电梯门机专用变频器调试手册
NC L NC N W NC V U NC2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21图1-3 A1型变频器基本接线示意图NC L NC N W NC V U NC1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22图1-6 A2型变频器基本接线示意图二、注意事项1、适配编码器A1型变频器可选用三种编码器输入信号——推挽、开路集电极、差分编码器。
A2型变频器可选用两种编码器输入信号——推挽和开路集电极编码器。
A1和A2型门机变频器都必须选用24V电源、小于1024脉冲数的编码器。
2、适配电机类型电梯门机专用变频器适用于三相220V交流电机，110V和380V的电机通过转换也可以使用：（1）380V ‘Y’形接线的电机要换成‘▲’形接线（2）110V的电机有部分可以用：换算关系：50Hz×110V / 电机名牌的额定频率≈UeUe在220V左右的电机也可以用。
3、编码器和U、V、W接线确认编码器A、B相不要接反，监视参数U9：开门过程U9增大，关门过程U9减小。
电机的三相U、V、W相序不要接错，开门指令时，电机进行开门运行，反之关门运行。
4、开、关门力矩调整矢量控制(F03=0)时，调整F51可以调节输出力矩；矢量控制时门机变频器可以根据门的重量自动进行相应的力矩输出。
V/F控制(F03=1/2/3)时，调整F34可以调节输出力矩，调节F64～F71可以降低电机的抖动。
5、开、关门保持力矩调整调整F30、F31可以调节开、关门力矩保持时的力矩大小。
调整F33可以调节开、关门力矩保持时的速度大小。
6、获取门宽数据的方法(1) 通过自学习得到门宽数据；(2) 门机断电，把门推到关门到位位置后，门机上电，慢慢把门拉到开门到位位置，参数U9里面的数据就是门宽数据；(3) 变频器在选用编码器时，将电梯门从关门到位状态运行至开门到位状态，观察编码器大约转了几圈，相应的计算：门的总脉冲数= 编码器转动的圈数×4 ×编码器脉冲数7、端子控制设置（只适用于A2门机）F03＝3端子控制时，必须先设定限位端子的常开、常闭状态；端子控制时要注意设置F40和F41。
门机控制器使用说明书V.（精品）
第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。
操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。
插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。
插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。
插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。
故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。
对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。
例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。
电梯调试说明书
目录一、准备工作A.调试时必须具备的条件B.资料准备C.仪表准备二、送电前的检查工作A. 现场机械装配检查及确认B．电气装配检查及确认C．编码器装配的检查三、控制系统、整机送电进行调试A.通电后的检查工作B.电机参数自学习C.慢车系统运行调试D.快车系统运行调试E.机械相关因数的调整F.制动器调整G.各运行部分加油H.安全钳、限速器等试验I.电梯整机性能调试调试过程中的一些常见故障的判断一、准备工作A.调试必须具备的条件1．电梯调试原则：1）必须保证电梯运行的安全性。
电梯运行的安全性包括人身安全和设备安全。
人身安全：必须保证自身安全和他人安全。
设备安全：必须保证电气设备和机械设备安全。
2）必须保证电梯运行的可靠性。
通过调试和检查，消除各种电梯故障隐患，提高电梯运行可靠性。
在保证电梯安全、可靠运行的基础上，兼顾运行效率，将电梯舒适感调试至最佳状态。
与电梯运行舒适感相关的因素主要有：a.机械因素：（导轨垂直度、表面平整度、连接处，导靴松紧度，钢丝绳张力均匀度等）。
b.运行曲线相关参数设置：（加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等）。
c.矢量控制相关PI参数设置。
（比例增益，积分时间等）。
机械系统各方面的工作配合状态是决定电梯运行舒适感的最根本性因素。
b、c两点为电气因素，由PC 机和变频器参数设置调整。
电气参数只能是协调机械系统，对电梯运行舒适感作进一步改善。
如果机械系统方面存在着问题而影响舒适感的话，PC参数和变频器参数也只能是改善舒适感更好一些，而无法根本改变机械缺陷。
这一点要引起我们调试及相关技术人员足够的重视。
我们调试的目的：就是在保证电梯安全性和运行可靠性的前提下，协助电梯安装人员调整好电梯机械系统的各部件工作配合状态的同时，调整好PC机程序相关参数和变频器参数以进一步改善舒适感，使舒适感达到最佳的状态，测试并确认各项功能正常。
2．舒适感的性能指标1)电梯起动舒适感：起动是否平衡，有无台阶感、振动等；2)电梯高速运行中舒适感：高速运行是否平衡，有无振动、晃动等；3)电梯停车舒适感：平层停车是否平衡可靠，有无制动感、振动等；以上三点舒适感须作重点考虑，重点调试。
展鹏vvvf门机电气调试说明书 默者
展鹏vvvf门机电气调试说明书默者1 电气接线图（电气附图1）1.1 供电电源使用单相交流电源AC220V±10％，50Hz±5％；建议通过6A 的C45N 后向门机供电。
电源线：棕色―L，兰色―N，黄绿色―E。
1.2 编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可。
1.3 电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可。
1.4 输入／输出信号接线1.4.1 输入输入共有四个共COM 的端子，每个输入端子均可独立定义成参数表中H 组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。
参数H1－H4 分别对应输入端子H1－H4。
以下为出厂缺省定义：1.4.1.1 关门输入――即加在COM 和H1 上的持续导通信号；1.4.1.2 开门输入――即加在COM 和H2 上的持续导通信号；1.4.1.3 慢关门输入――即加在COM 和H3 上的持续导通信号，一般用于超时强迫关门使用。
1.4.1.4 电眼信号――在A1＝03/04 门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。
注意：输入信号电源由门机控制器提供，不得接入外界电源！1.4.2 输出输出共有四对相互独立的继电器触点（容量为3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中P 组任一功能，常开或常闭也可任意定义。
参数P1－P4 分别对应输出端子对C1－P1 到C4－P4。
以下为出厂缺省定义：1.4.2.1 关门到位信号――关门到位时C1 与P1 导通；1.4.2.2 开门到位信号――开门到位时C2 与P2 导通；1.4.2.3 门障碍信号――开关门遇障碍时C3 与P3 导通；1.4.2.4 系统故障信号――有系统内部故障时C4 与P4 导通。
1.4.2.5关门到位提前输出信号――在关门最后剩下50mm 时输出该信号，一般用于屏蔽此位置过后的安全触板动作信号。
电梯门机调试说明书
7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损 坏财物的危险。
2、端子定义
端子名称
电缆线号（颜色）
端子功能说明
L / N / 接地
2、高速段频率一般设置为一段即设置参数d24=d26，此时d24与26之间的加减速d32将不起作用。
3、若低速段关门力矩较小，可以适当加大P05的值。注意：过大的P05值可能会引起过流保护。
6、基本调试1
门机出厂前已经完成功能参数的设置。根据实际需要，用户可以对照开关门运行曲线图和对应的参数，调节开关门的运行曲线。
1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开 门起始低速运行。
2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。高速段频率一般设置为一段即设置参数d17=d19。
3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。
注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出,(端子C2-C3 )--输出公共端
5、开关门过程说明
5、1开门过程
4、当门运行到开门到位开关位置时,门以保持频率d21,保持电流d40进入开门到位力矩保持。
注意：
1、开门到位保持频率为d21,保持电流为d40。保持时间为d42,范围为0.1到999(sec),当设置为0时，则长期保持。
ACVF门机变频器调试说明书
4．操 作
4-1 各按键功用及指示
注意
所有的参数必须由合格的人员输入，要特别注意安全警告
OOUT COUT SOUT OIN CIN DSIN
P
▲
▼
Caution:
Before adjustment read the operating manual.
按键/显示
功用
显示运行状态，参数号或参数值 （当按下 P 键时）或故障码
---------------2
3
．
接
线
---------------------------------------------------------------------------
---------------4
3
—
1
变
频
器
接
线
图
---------------------------------------------------------------------4
设定过大会造成关门时间过长， 设定过少会造成闭门时有冲击。
F006
开锁速度
0002—0015 结合不同型号门锁，调整开锁速度，设 ［0008］ 定过少开门时间大。
F007
开锁间隙
0020—0050 结合不同型号门锁，调整开锁间隙。
［0040］
F008 开门加速度
0005—0024 ［0012］
根据不同门宽及开关门所需求的舒适度 调整，数值增大时斜率增加，减少时， 斜率降低。如果开门宽度过少，调整此 参数值过少会影响关门总速度。
---------10
5
—
1
相
关
技
电梯门机调试说明书
目录1．注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ............................ (2)2．端子名称和线号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (2)3．按键名称和基本操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4．接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 5．开关门曲线说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 6．基本调试1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.67．基本调试2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.68．功能参数表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 9．监控和故障显..111、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2．确认输入电源处于完全断开的情况下, 才能进行配线作业。
3．不要把输入端子（L,N）与输出端子（U,V,W）混淆, 否则会损坏控制器。
4．将控制器的接线地端子可靠接地，否则有触电危险。
5．通电情况下, 不要用手触摸控制端子,否则有触电危险。
6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行, 否则有触电的危险。
7．防止螺钉,垫片及金属之类的异物掉进变频器内部, 否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分, 一定要用绝缘胶带包扎好, 否则有损坏财物的危险。
、端子定义注、为控制器内部接线不在芯控制电缆线内2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为＋12VDC ,输入公共端8为负3、按键名称和基本操作3、1 按键名称3、2 按键基本操作以改变参数P05为15为例：按键次序显示内容接通电源按模式切换键得到对应参数或模式按或键得到对应的修改参数按键进入参数修改或监控按或改变参数值按键确认修改后的参数按模式切换键回到通电显示状态4、接线图注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出. 用户要根据主控制柜实际情况选择到位输出的逻辑状态.（端子A2）-- 开到位常开输出,（端子A3）-- 关到位常开输出, （端子C2-C3 ）-- 输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率d15 启动, 再以加减速时间d29, 目标值为d16 进入开门起始低速运行。
永大电梯门机调试资料
永大电梯门机调试资料1. 概述本文将详细介绍永大电梯门机调试资料，包括调试原理、调试步骤、常见问题解决方法等内容。
内容分为以下几个部分：•调试原理•调试步骤•常见问题解决方法2. 调试原理永大电梯门机调试是指对电梯门机的各项功能进行测试和调整，以确保其正常运行。
调试原理主要包括以下几个方面：1.电气部分调试：包括电源输入、开关量输入输出、信号接口等的测试和调整。
2.电机部分调试：包括电机启动、运行、制动等功能的测试和调整。
3.机械部分调试：包括门锁、滑行导轨、滚轮等机械部件的测试和调整。
4.安全装置调试：包括门区检测、安全触板、紧急停车等安全装置的测试和调整。
3. 调试步骤永大电梯门机调试的步骤如下：3.1 准备工作在开始调试之前，需要进行一些准备工作，包括：1.确认调试环境安全，排除任何潜在的危险。
2.准备好所需的调试工具和设备，包括电压表、电流表、测试线等。
3.根据电梯门机的技术要求，对相关参数进行设置。
3.2 电气部分调试3.2.1 电源输入测试1.检查电源连接是否正常，确保电源线连接牢固。
2.使用电压表测试各项电源输入的电压是否符合要求。
3.2.2 开关量输入输出测试1.使用测试线连接各个开关量输入和输出接口。
2.分别测试每个开关量输入和输出的信号是否正常。
3.2.3 信号接口测试1.分别连接各种信号接口，如平层信号、门区检测信号等。
2.使用测试线测试每个信号接口的信号是否正常。
3.3 电机部分调试3.3.1 电机启动测试1.对电机的起动控制进行测试，确保电机能够正常启动。
2.测试电机启动后是否能够保持稳定运行。
3.3.2 电机制动测试1.对电机的制动控制进行测试，确保电机制动可靠。
2.测试电机制动后是否能够迅速停止运行。
3.4 机械部分调试3.4.1 门锁测试1.测试门锁的自锁功能，确保门锁能够牢固地锁定。
2.测试门锁的解锁功能，确保门锁能够正常解锁。
3.4.2 滑行导轨测试1.检查滑行导轨的安装是否稳固。
现代STV 电梯门机调试手册
上海现代电梯制造有限公司目 录1. 概述 (1)2. 规格 (1)3. 系统原理图 (2)4. 外部接插件 (3)4.1 控制和电源接插件 (3)5. HHT操作 (4)5.1 HHT 显示 和键 (4)5.2 HHT 菜单流程图 (4)5.3 模式选择 (5)5.4 编程模式中的数据设置 (5)5.5 控制菜单复位 (7)5.6 校准 (8)5.7 SPROM初始化 (9)6. 菜单数据 (11)6.1 监控菜单 (11)6.2 项目菜单 (14)7. 参数说明 (17)7.1 控制菜单 (18)7.2 界面菜单 (21)附件 A. 测试引脚功能使用说明 (23)附件 B. 模拟输出功能使用说明 (24)附件 C. 跳线功能使用说明 (24)基本命名规则版本特定序列号1. 概述HIDC-INT2/4I 是配备感应电动机的高级门机变频控制器.此产品采用DSP实现电机的矢量控制，应用编码器反馈的电机转子位置获得稳定的速度控制.您可以通过HHT-2000来监测和设置数据参数.由于门机故障将通过HHT-2000显示出来,所以您可以及时处理这些故障.必要的话,也可通过示波器来观测DAC输出.2. 规格HIDC-INT2I HIDC-INT4I输入电源 单相AC 220 V ±15% / 60 Hz ±5% (输入电压线不能接到接地端 )适用电机 3Φ AC220V, 200 W, 6P, 1.2 A3Φ AC220V, 400 W, 4P, 1.9 A 适用编码器 2500 ppr,线驱动, 5Vdc控制类型 有速度传感器矢量控制控制信号输入 开门/关门信号(OP, CL, NUD), 到位信号(OPL, CLL), 复位信号( RST ),编码器信号(A,/A,B,/B)继电器输出 3 种( OPL, CLL, 30B ), 1常闭触点保护功能 欠压, 过压, 过流, 超载, 编码器故障※ 由于此变频器是现代电梯公司门机系统的高级变频器,不配用其他系统,如果您需要,请和开发负责人联系 .3. 系统原理图4.外部接插件4.1 控制和电源接插件接口 符号 名称 功能24V 24 V 电源 关门限位开关的电源,输出 CN13CM 公共线 ( 0 V ) 关门限位开关的公共线,输出CLL 关门限位信号 关门限位开关,输入24V 24 V 电源 开门限位开关的电源,输出 CN12CM 公共线 ( 0 V ) 开门限位开关的电源, 输出OPL 开门限位信号 开门限位开关,输入OPLB PL B 触点 开门限位开关信号 常闭触点, 输出OPLC PL C 触点 开门限位开关信号 常开触点, 输出CLLB LL B触点 关门限位开关信号 常闭触点, 输出CLLC LL C 触点 关门限位开关信号 常开触点, 输出30B 0 B 信号 门机变频器故障信号,输出 CN10LDT 载检测信号 门机变频器负载检测信号 ,输出OP 门命令 门机开门命令,输入CL 关门命令 门机关门命令 输入NUD 迫关门命令 门机强迫关门命令, 输入RST 位命令 变频器复位命令输入CM 控制电源公共线 (0V) 控制电源公共线,输入24V +24 V电源 + 24 V 电源 输入CN9CM 公共线 ( 0 V ) + 24 V 公共线 ( 0 V ), 输入VEN 编码器电源线( 5 V ) 编码器电源 ( 5 V ), 输出0VE 编码器公共线 ( 0 V )编码器公共线( 0 V ),输出A A相 A相,输入CN8/A /A相 /A相,输入B B相 B相,输入/B /B相 /B相,输入R AC 220 V 输入 门机变频器的输入电源端口S AC 220 V 输入 门机变频器的输入电源端口 CN1U 变频器输出, U 相 输出端口, 变频器U相V 变频器输出, V相 输出端口, 变频器V相W 变频器输出, W相 输出端口, 变频器W相 FG FG 变频器接地 门机变频接地5 HHT 操作5.1 HHT 显示和键5.2 HHT菜单流程图HIDC的键盘菜单如图5.2所示的4层结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1．注意事项 (2)
2．端子名称和线号 (2)
3．按键名称和基本操作 (2)
4．接线图 (3)
5．开关门曲线说明 (4)
6．基本调试1 (6)
7．基本调试2 (6)
8．功能参数表 (8)
9．监控和故障显示 (11)
1、注意事项
1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2．确认输入电源处于完全断开的情况下,才能进行配线作业。
3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4．将控制器的接线地端子可靠接地，否则有触电危险。
5．通电情况下,不要用手触摸控制端子,否则有触电危险。
6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号
端电压为＋12VDC ,输入公共端8为负。
3、按键名称和基本操作
3、2 按键基本操作
以改变参数P05为15为例：
注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端
5、开关门过程说明
5、1 开门过程
1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,
目标值为d16进入开门起始低速运行。
2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。
高速段频率一般设置为一段即设置参数d17=d19。
3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目
标值为 d20进入开门低速运行。
4、当门运行到开门到位开关位置时,门以保持频率d21,保持电流d40进入开门
到位力矩保持。
注意：
1、开门到位保持频率为d21,保持电流为d40。
保持时间为d42,范围为到
999(sec),当设置为0时，则长期保持。
2、高速段频率一般设置为一段即设置参数d17=d19，此时d17与19之间的
加减速d32将不起作用。
3、若低速段开门力矩较小，可以适当加大P05的值。
注意：过大的P05值可
能会引起过流保护。
5、2 关门过程：
1、以力矩提升为P05、加减速时间为d34，频率 d22启动,再以加减速时间d35,
目标值为d23进入关门起始低速运行。
2、经过时间d49后,开始以加减速时间d36,目标值为d24进入关门高速运行。
高速段频率一般设置为一段即设置参数d24=d26。
3、当门运行到关门变速开关位置时,通过延时d50后,开始以加减速时间d39,目
标值为 d27进入关门低速运行。
4、当门运行到关门到位开关位置时,门以保持频率d14,保持电流d41进入关门
到位力矩保持。
注意：
1、关门到位保持频率为d14,保持电流为d41。
保持时间为d42,范围为到
999(sec),当设置为0时，则长期保持。
2、高速段频率一般设置为一段即设置参数d24=d26，此时d24与26之间的加减速d32将不起作用。
3、若低速段关门力矩较小，可以适当加大P05的值。
注意：过大的P05值可能
会引起过流保护。
6、基本调试1
门机出厂前已经完成功能参数的设置。
根据实际需要，用户可以对照开关门运行曲线图和对应的参数，调节开关门的运行曲线。
步骤:
1、设置控制方式为面板键盘方式：p08=1。
2、对照开关门运行曲线图和对应的参数，调节开关门运行曲线的参数。
3、按
RUN键，以下相同操作)查看开/关门的运行曲线。
4、设置控制方式为端子控制方式：p08=2（出厂设置）。
注意：如果控制器在运行中，参数p08将不能被修改。
请按“STOP”键后，再按切换“MODE”键到p参数栏进行参数p08的修改。
7、基本调试2
在更换电机、变速或到位开关的逻辑（NO/NC）请确认以下步骤：
7、1输入输出信号监控(参数n16、参数n17)的确认
参数n16为输入信号的监控包括: ①~⑨。
参数n17为输出信号的监控包括:开限位输出、关限位输出、故障输出。
①-----开门指令信号 / RY1输出信号
②-----关门指令信号 / RY2输出信号
③-----开到达信号 / RY3输出信号
④-----关到达信号
⑤-----光幕/触板信号
⑥-----开变速信号
⑦-----关变速信号注意：监视信号⑤、⑧、⑨出厂时
未定义，此处不予以监控按
n 参数模式,键得到对应的监控参数
7、2 输入端子的逻辑（NO/NC）设定的确认
输入信号逻辑设定参数---P43
1、设定值： 0----信号端子与输入公共端闭合时，此时该信号有效（NO）。
1----信号端子与输入公共端断开时，此时该信号有效（NC）。
2、设定方法：0—15bit 的10进制数输入
设定值权=合计值（作为设定值）
例如：开变速输入信号、关变速输入信号、开到达输入信号、关到达输入信号设置为：NC ；其他为：NO
则设定值=116+18+04+12+11=27
7、3 电机的正、反转的确认
条件：设定频率（Fr模式下）为3Hz左右。
P09=0
键，确认开动作；
键，确认关动作。
注：若电机不动作时，适当增大P05（力矩提升）值。
若电机运转方向不正确，改变输出相序。
7、4 运行控制设定的确认
7、5 频率控制设定的确认
9、监控和故障显示附表
若忘记过多已修改的参数，用户可进行参数初始化，具体步骤如下： 1、进行参数初始化：将参数P42=1。
2 、按功能参数表输入带阴影部分参数的数值。
3 、调节开关门曲线（按基本调试1进行）。
附注：
设定完各参数的数据后，为了防止不小心改变数据，可以设定密码。
参数p41:全区密码（P 参数区域，d 参数区域）的参数设定密码。
设定范围：000； 1～999 （设定为：“000”时表示不设定密码）
设定密码后参数数据的变更步骤： 以参数p41的密码设定为“777”为例
1、按“STOP ”键，使电梯门控制器停止运行。
2、按4次“MODE ”键，变为密码输入显示（PS ）,显示闪烁。
3（显示闪烁） 4、 按“SET ”键，显示出参数号（上一次的参数号：比如P01等）
（出厂未作密码设定，若进行密码设定，请记录密码，以防忘记。
）。
