精馏塔的控制要求
精馏塔控制
控制结构 （1）方案1：D — LR， B — LB， V — TB； （2）方案2：D — LR， V — LB， B — TB。
提馏段控制方案之一
FC F
TC
FC
LC B
LC D
提馏段控制方案之二
FC F
FC
TC LC
B
LC D
精馏塔两端质量指标控制问题
基本控制系统的分析与设计方法； 5、了解精馏塔的复杂控制与先进控制方法。
连续精馏装置的工艺流程
原料
精 馏 塔
冷凝器
操作目的：
塔顶产品
通过反复的部分汽化 与部分冷凝，将混合
回流罐
液中沸点不同的各组
分分离成产品。
回流泵
再 沸 器
塔底产品
操作代价：
消耗能量，塔底需要 加热使塔底液部分汽 化；塔底需要冷却使 塔顶组分冷凝；
W
D
TR
L
精 馏
LD
塔
B
TS
QH
LB
两端质量指标控制方案
方案 控制变量
D
L
QH
B
1
LD
TR
TS
LB
2
TR
LD
TS
LB
受控变量
3
LD
TR
LB
TS
4
TR
LD
LB
TS
两端质量指标控制方案之一
F
TC
TB V V2
TD
TC
R V1
B
控制方案
（1）若相互耦合不严重， 则可通过调节器参数的整 定，使相关回路的工作频 率拉开以减少关联； （2）若耦合严重，则可 考虑静态解耦或其他先进 控制方法：变结构控制、 预测控制等。
精馏塔的控制说明
一、精馏塔的控制要求精馏塔的控制目标是，在保证产品质量合格的前提下，使塔的总收益（利润）最大或总成本最小。
具体对一个精馏塔来说，需从四个方面考虑，设置必要的控制系统。
（1）产品质量控制；（2）物料平衡控制；（3）能量平衡控制；（4）约束条件控制（液泛限、漏液限、压力限、临界温差限等）。
防止液泛和漏液，可以用塔压降或压差来监视气相速度。
二、精馏塔的主要干扰因素精馏塔的主要干扰因素为进料状态，即进料流量F、进料组分Z f、进料温度T f或热焓F E。
此外，冷剂与热剂的压力盒温度及环境温度等因素，也会影响精馏塔的平衡操作。
所以，在精馏塔的整体方案确定时，如果工艺允许，能把精馏塔进料量、进料温度或热焓加以定值控制，对精馏塔的操作平稳时极为有利的。
三、精馏塔控制变量的分析精馏塔的控制是为了保证精馏塔安全、平稳的运行，其目标是，是塔操作满足各种约束条件，保持塔的物料及能量的平衡，在较佳的工况下安全、平稳的运行，获得较大的产品回收率和较低的能耗及符合规定要求的产品。
在过程系统控制中所涉及的变量可分为以下几类。
（1）被控变量被控变量是通过改变调节其他相关变量使之维持在目标值的变量。
精馏塔的被控变量有5个：塔顶产品的浓度、塔底产品的浓度、塔内压力、塔釜及回流罐的液位。
（2）操纵变量操纵变量时通过改变调节阀的开度实施对介质的调节，该介质变量称为操纵变量。
控制系统是通过调节操纵变量来控制被控变量，而操纵变量通常是系统的流量。
如产品流量、塔回流量及加热剂、冷却剂量。
操纵变量也为5个。
（3）干扰变量精馏塔的环境参数及输入变量波动破坏塔的平衡，使产品质量发生变化，称这些变量为干扰变量，控制的目的就是克服干扰变量的扰动影响。
干扰变量有些可控，有些则不能控制。
a、可控干扰变量如塔的进料流量、温度或进料焓值或热状态。
b、不可控干扰变量如进料的成分、环境温度、冷却水温及大气压等。
四、精馏塔被控变量的选择精馏塔被控变量的选择，是指精馏塔产品质量控制中被控变量的确定，以及检测点的位置等问题。
精馏塔的控制方案
6
控制器正反作用的选择： 对象的作用：回流量增大，精馏塔温度降低，为反作用； 执行器作用：从安全考虑，当没有信号时，回流液量不
9
在采用精馏段温控时，当分离的产品较纯时， 由于塔顶或塔底的温度变化很小，对测温仪表的灵 敏度和控制精度都提出了很高的要求，但实际上却 很难满足。解决这一问题的方法，是将测温元件安 装在塔顶以下几块塔板的灵敏板上，以灵敏板的温 度作为被控变量。
10
11
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
7
• 过程选择、控制设备的选用：
根据生产工艺和用户要求，选用电动单元组合仪表 （DDZ-III ） （1）测温元件及变送器 被控温度在100℃以下，选用热电 阻温度计。为了提高检测精度，采用三线制接法，并配 用温度变送器； （2）控制阀 根据生产工艺安全原则及被控介质特点，控 制阀选用气关形式。 （3）控制器 根据过程特性与工艺要求，可选用PI控制规律。 根据构成负反馈系统原则，确定控制器为反作用方式。
能过小，即没有信号时阀门要开，执行器采用气关式， 为反作用； 控制器作用：考虑整个控制系统为负反馈，控制器采用 反作用 当精馏塔温度偏高时，控制器是反作用，所以控制器 的控制作用减弱；执行器也是反作用，档控制作用减 弱时，执行器的阀门开度是增大的，使回流液量增大， 从而使精馏段的温度降低，达到控制目的。
精馏塔常用控制方案简介
精馏塔常用控制方案简介1.1.2 精馏塔常用控制方案简介a）传统控制方案1）按物料平衡关系控制精馏塔物料平衡控制方式并不对塔顶或塔底产品质量进展直接的控制，而依据精馏塔的物料平衡及能量平衡关系进展间接控制。
其根本原理是，当进料成分不变和进料温度一定时，在持全塔物料平衡的前提下，保持进料量F、再沸器加热量、塔顶产品量D一定；或者说保持D/F和B/F一定，就可保证塔顶、塔底产品质量指标一定。
2）质量指标控制精馏塔质量指标由精馏塔产品的纯度表达，精馏塔产品的纯度直接影响因素为精馏段灵敏板温度与提馏段灵敏板温度。
因此，精馏塔质量指标控制方案与温度控制有直接联系。
3）温度控制当为了生产两种合格的产品，只有塔顶、塔底两种。
而没有侧线产品时，常用的控制方案是：利用回流量来控制顶部塔板的温度，改变通往再沸器加热蒸汽量来控制底部塔板的温度。
b）先进控制方案1）自适应解耦控制一些学者将自适应控制应用于精馏塔的不同组分控制。
但是．没有考虑控制回路之问耦合的影响。
目前已提出的多变量自适应解耦控制算法，只能对最小相位系统实现动态解耦，对非最小相位系统实现近似动态解耦，近来，有人根据精馏塔的特点提出了一种可以对闭环系统实现动静态解耦的自适应控制器，并在精馏塔上进展了实验。
2）多变量预测控制预测控制是一类以对象模型为根底的计算机控制算法，依据对象模型的不同，预测算法可粉为模型算法（MAC）、动态矩阵控制算法（DMC）、广义预测控制（GPC）等详细实现形式。
工业上应用说明：多变量预测控制到达了期望的效果，实现了常压塔的平稳操作，提高了装置适应处理量与原料性质变化的能力；并简化了控制过程，减少了劳动强度及人工干预，显著提高了产品的合格率。
1.2 问题的提出及解决问题的途径对于精馏过程中的温度控制系统，当只有塔顶、塔底两种产品，而没有侧线产品时，常用的控制方案是：利用回流量来控制顶部塔板的温度，改变通往再沸器加热蒸汽量来控制底部塔板的温度。

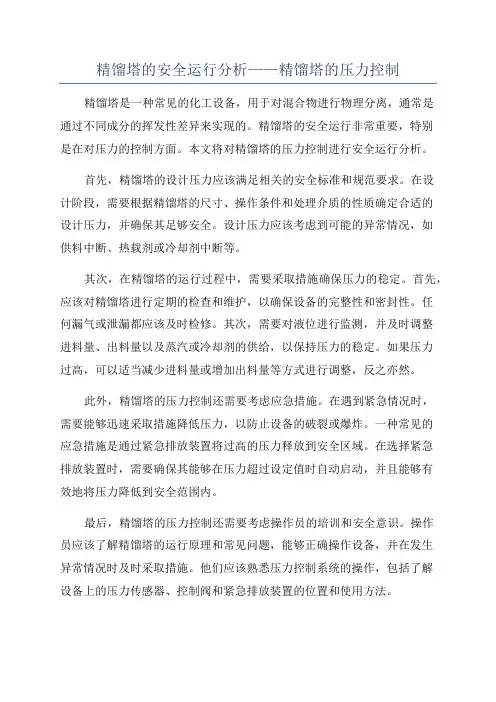

精馏塔的安全运行分析——精馏塔的压力控制
精馏塔的安全运行分析——精馏塔的压力控制精馏塔是一种常见的化工设备，用于对混合物进行物理分离，通常是通过不同成分的挥发性差异来实现的。
精馏塔的安全运行非常重要，特别是在对压力的控制方面。
本文将对精馏塔的压力控制进行安全运行分析。
首先，精馏塔的设计压力应该满足相关的安全标准和规范要求。
在设计阶段，需要根据精馏塔的尺寸、操作条件和处理介质的性质确定合适的设计压力，并确保其足够安全。
设计压力应该考虑到可能的异常情况，如供料中断、热载剂或冷却剂中断等。
其次，在精馏塔的运行过程中，需要采取措施确保压力的稳定。
首先，应该对精馏塔进行定期的检查和维护，以确保设备的完整性和密封性。
任何漏气或泄漏都应该及时检修。
其次，需要对液位进行监测，并及时调整进料量、出料量以及蒸汽或冷却剂的供给，以保持压力的稳定。
如果压力过高，可以适当减少进料量或增加出料量等方式进行调整，反之亦然。
此外，精馏塔的压力控制还需要考虑应急措施。
在遇到紧急情况时，需要能够迅速采取措施降低压力，以防止设备的破裂或爆炸。
一种常见的应急措施是通过紧急排放装置将过高的压力释放到安全区域。
在选择紧急排放装置时，需要确保其能够在压力超过设定值时自动启动，并且能够有效地将压力降低到安全范围内。
最后，精馏塔的压力控制还需要考虑操作员的培训和安全意识。
操作员应该了解精馏塔的运行原理和常见问题，能够正确操作设备，并在发生异常情况时及时采取措施。
他们应该熟悉压力控制系统的操作，包括了解设备上的压力传感器、控制阀和紧急排放装置的位置和使用方法。
总之，精馏塔的压力控制是确保设备安全运行的关键环节。
在设计和运行过程中，需要采取一系列措施来确保压力的稳定，并能够在紧急情况下采取应急措施。
操作员的培训和安全意识也非常重要，他们应该了解设备的运行原理，并能够正确操作压力控制系统。
通过以上措施的综合实施，可以确保精馏塔的安全运行。
精馏塔的原理及控制要求
精馏塔的原理及控制要求一、精馏原理精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。
精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。
精馏塔以进料板为界，上部为精馏段，下部为提馏段。
一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。
回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。
而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。
精馏塔从结构上分，有板式塔和填料塔两大类。
而板式塔根据塔结构不同，又有泡罩塔、浮阀塔、筛板塔、穿流板塔、浮喷塔、浮舌塔等等。
各种塔板的改进趋势是提高设备的生产能力，简化结构，降低造价，同时提高分离效率。
填科塔是另一类传质设备，它的主要特点是结构简单，易用耐蚀材料制作，阻力小等，一般适用于直径小的塔。
在实际生产过程中，精馏操作可分为间歇精馏和连续精馏两种。
对石油化工等大型生产过程，主要是采用连续精馏。
精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓缓，变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。
而且从能耗的角度来看，精馏塔是三传一反典型单元操作中能耗最大的设备，因此，精馏塔的节能控制也是十分重要的。
二、精馏塔的主要干扰因素精馏塔的主要干扰因素为进料状态，即进料流量F、进料组分zf ,进料温度Tf或热焓FE.此外，冷剂与加热剂的压力和温度及环境温度等因素也会影响精馏塔的平衡操作。
精馏塔塔压控制方法
精馏塔塔压控制方法
1. 保持塔顶冷凝器的高效运行呀，就像给精馏塔戴了顶凉爽的帽子！比如在化工生产中，冷凝器运行良好就能让塔压乖乖听话。
2. 调控进料速度很关键哦，这不就像给精馏塔喂食一样，得适量呀！想想如果进料太快，塔压不就像发脾气一样升高啦。
3. 注意塔釜的供热稳定哟，这可关系到塔压的平稳呢，就好比人要保持体温稳定一样重要！实际操作中要是供热不稳定，塔压可就乱套喽。
4. 回流比的控制也是重中之重哇！就如同掌握好水流的大小，合适的回流比能让塔压稳定运行，在一些精细化工生产中就能深切体会到这一点。
5. 定期检查和维护设备也必不可少哒，这就像是给精馏塔做体检！要是设备出问题，塔压还能正常吗？
6. 及时处理塔顶不凝气呀，不然塔压可就像气球一样鼓起来喽！在实际的生产过程中，不及时处理那可不行呀。
7. 合理分配塔板负荷知道不？这就像给每个楼层分配合理的重量一样！不然塔压肯定不正常呀。
8. 关注塔内的气液平衡呀，这多重要呀！就如同走路要保持平衡一样，不平衡的话塔压就会出问题咯。
9. 操作人员的精心操作更是不能忽视哇，他们就像是精馏塔的守护者！一个不小心，塔压可能就被影响啦。
总之，要想控制好精馏塔塔压，这些方法都得重视起来，相互配合，才能让精馏塔乖乖听话，稳定运行！。
精馏塔压力控制方案
引言精馏塔是化工过程中常用的设备，用于将混合物进行分馏，以获得所需的纯净组分。
在精馏过程中，精馏塔压力的控制非常重要，因为压力的变化会影响到馏出液的组分和品质。
本文将介绍精馏塔压力控制的方案。
1. 压力控制方法在精馏塔中，常见的压力控制方法有以下几种：1.1 开关控制开关控制是最简单的一种控制方法。
通过开关控制，可以将塔底排出液或塔顶进料的流量进行开关控制，以维持精馏塔内部的压力。
当塔底压力过高时，开关控制会打开塔底排出液的流量，从而降低塔底压力；当塔底压力过低时，开关控制会关闭塔底排出液的流量，从而增加塔底压力。
1.2 比例控制比例控制是一种根据压力偏差的大小，来控制进料或排出液流量的控制方法。
比例控制可以根据压力变化的幅度来调整进料或排出液的流量，以保持精馏塔内部的压力稳定。
比例控制常用于对精馏塔进行精确控制的情况。
1.3 PID控制PID控制是一种通过比例、积分和微分三个控制参数来实现对压力的精确控制的方法。
通过调整PID控制器的参数，可以使得进料或排出液的流量能够根据压力的变化情况进行自适应调整，从而实现对精馏塔压力的精确控制。
2. 压力控制方案选择选择合适的压力控制方案取决于以下几个方面：2.1 精度要求对于某些精细化工过程，需要对压力进行高精度的控制，这时可以选择PID控制或比例控制来实现。
而对于一些要求不高的一般过程，开关控制也可以满足要求。
2.2 过程的稳定性对于一些稳定性要求较高的过程，如需要对进料液的成分进行精确控制的情况，应选择PID控制方法。
PID控制可以根据压力变化的反馈信号来自适应调整进料或排出液的流量，从而保持精馏塔内部的压力稳定。
2.3 控制的复杂度不同的压力控制方法对操作人员的要求也有所不同。
开关控制是最简单的一种控制方法，对操作人员的要求较低。
而PID控制则需要操作人员对PID控制器的参数进行调整和优化，对操作人员的要求较高。
综合考虑上述因素，可以选择合适的压力控制方案。
精馏塔的控制
精馏塔的控制（一）掌握要点及要求1、掌握简单精馏塔的控制问题与分解方法；2、掌握精馏塔的静态特性；3、了解精馏塔对象中操作变量对主要被控变量的动态影响程度与速度；4、针对塔顶、塔底产品质量不同的要求，掌握基本控制系统的分析与设计方法；5、了解精馏塔的复杂控制与先进控制方法6.1概述6.1.1精馏塔控制要求及影响因素1.操作要求(1)产品质量指标塔顶或塔底产品之一保证合乎规定的纯度要求，而另一个产品维持在某一规定的范围内。
2.物料平衡（1）馏出液和备液的平均采出量之和应等于平均进料量，而且缓慢变化。
（2）塔内及塔顶、塔底容器的蓄热量应介于规定的上下限之间（3）保证高产优质，低消耗，如为保证塔顶产品纯度加大回流，但有消耗大量的蒸汽，物料平衡一般采用均匀、比值控制系统。
3．束条件：（1）塔内蒸汽速度既不能过高，也不能过低，过高引起液泛，过低塔板效率低。
（2）对再沸器的加热温差，加热蒸汽冷凝量和冷凝器冷却温差都有一定限制。
9不能超过临界温差）临界温差：由核状沸腾转为膜状沸腾时的温差，单位时间，单位面积内所传递热量称为临界热负荷液体在管外大容积内沸腾，膜系数与温差关系：随着温度差增加，汽化核数和气泡长大速率也增加，以致大量的气泡在加热表面层集合，形成蒸汽膜，热量必须通过此膜传递到液体当中去，由于蒸汽导热系数小，从而传热困难，以至膜系数下降。
工业生产一般维持在核状沸腾区操作，超过该区，进入膜状沸腾回烧坏传热管4、影响塔操作的干扰因素：（1）塔压波动（2）进料量F （3）进料成分Ef （4）进料温度Tf（5）进料状态①气相②液相③汽/液混合（6）热剂或蒸汽 Ps、Gs （7）汽剂或进口温度Gw、Tw（8）环境温度6.1.2精馏塔各干扰因素的分析及调节手段的确定1.塔压波动对操作影响及调节方法(1)塔压波动对操作影响（1）塔压波动影响汽液平衡（2）塔压波动影响物料平衡P↑→F↓ P↑→D↑（3）增加波动破坏X-T关系，压力低，沸点低(2)影响压力波动因素(3)控制塔压办法：塔压控制方法通常根据塔动作情况，可分为：常压塔、减压塔和加压塔分别控制。
精馏塔控制方案
精馏塔控制方案引言精馏塔是一种常用的化工设备，广泛应用于石油、化工、制药等行业。
精馏塔的控制是保证塔内蒸汽、冷凝液、流体等流动的关键，能够有效地提高产品纯度和产量。
本文将介绍一种精馏塔控制方案，以提高塔的稳定性和效率。
1. 控制策略1.1 温度控制精馏塔的温度控制是塔内液体和蒸汽相平衡的关键。
通过控制塔顶和塔底的温度，可以调节塔内液位和物料的分离。
常见的控制策略有：•温度比例控制：根据塔顶温度的偏差与目标温度之间的比例关系，调整塔底的回流液流量。
•迭代控制：根据塔底液位的变化，通过反馈调整塔顶温度控制器的参数，以逐步达到温度的稳定。
1.2 压力控制精馏塔的压力控制主要是为了控制蒸汽流量和流体的分布。
压力控制可以通过以下策略实现：•PID控制：利用压力变送器测量塔内压力，并通过PID控制器调节废气量或提升风扇的转速，以保持塔内压力稳定。
•模型预测控制：利用塔内流体的数学模型，预测下一时刻的压力，然后通过调节控制器输出，实现精确的压力控制。
1.3 液位控制精馏塔的液位控制是控制塔内液体高度的重要环节，液位控制的好坏影响着塔内液体的扩散和分离效果。
常见的控制策略有：•PID控制：通过测量塔内液位高度，并根据设定的目标值进行反馈调节，保持液位稳定。
•前馈控制：通过预先计算液位的变化趋势，利用前馈信号及时调整液位，以提高液位的控制精度。
2. 性能评估为了评估控制方案的有效性和稳定性，需要对精馏塔的控制系统进行性能评估。
常用的评估指标有：•稳态误差：指控制系统在稳定状态下与目标值之间的偏差，稳态误差越小，说明控制系统越稳定。
•动态响应：指控制系统对于输入信号的响应速度和抑制扰动的能力。
动态响应越快，说明控制系统的响应速度越高。
•系统稳定性：通过计算系统的闭环传递函数，判断系统是否稳定。
如果传递函数的特征根都具有负实部，说明系统稳定。
3. 控制优化为了进一步提高精馏塔的控制效果，可以采用控制优化的方法。
常见的控制优化技术有：•模型预测控制：利用精馏塔的数学模型，预测未来一段时间内的塔内流体状态，并根据预测结果进行控制器的调整。
精馏塔的安全运行分析——精馏塔的压力控制
精馏塔的安全运行分析——精馏塔的压力控制1. 什么是精馏塔？精馏塔是一种用于对不同组分进行物理或化学分离的化工设备。
其基本原理是通过加热液体混合物，使其沸腾并分裂为各自的组分，然后通过不同程度的冷却使其再次凝聚，从而实现分离的目的。
2. 精馏塔的安全运行问题精馏塔在工业生产中具有广泛的应用，但其在实际运行中也存在一定的安全风险。
其中最为常见的风险就是压力失控，特别是在精馏塔内部出现“液力冲击”现象时，极易造成设备破坏、安全事故等严重后果。
3. 精馏塔的压力控制措施为了防止精馏塔内部压力失控，必须采取一系列有效的压力控制措施。
具体而言，可以从以下几个方面入手：3.1 建立完善的安全监测系统在精馏塔运行期间，要对其所处环境及周围的各种基本情况进行全面、细致的监测。
特别是在液体混合物沸腾后，要及时对精馏塔内部的压力、温度、气体购等因素进行监测，以便发现异常现象并及时采取应对措施。
3.2 加强运行管理在精馏塔运行期间，必须要进行严格的运行管理。
特别是要定期进行设备检修、清洗等工作，确保设备的正常运行。
同时，对操作人员的素质、技术水平等方面也要进行加强，确保其能够熟练掌握操作技巧，有效应对各种紧急情况。
3.3 建立有效的应急预案在发生突发情况时，要能够快速、准确地采取应对措施。
因此，应建立完善的应急预案，明确各级责任及应对流程，确保在紧急情况下能够迅速应对。
3.4 采取先进的自控技术为了更好地控制精馏塔内部的压力等参数，可以采用一些先进的自控技术。
例如，在设备内部安装压力控制阀、温度控制器等自控设备，实现对设备实时监测并进行准确控制。
另外，还可以通过采用模拟控制和计算机控制等方式，更好地掌控设备运行的各项参数。
4. 结论通过以上分析可以看出，精馏塔的安全运行措施不容忽视。
在今后的工业生产中，应加强对精馏塔的安全监测、运行管理等方面的重视，并进一步探索和推广先进的自控技术，确保设备能够安全运行，同时也为现代化工生产的高质量发展注入新的动力。
精馏塔的操作规程
精馏塔的操作规程一、操作要点：1、循环水流量不低于60m³/h。
2、真空压力控制在-0.07MPa—-0.09MPa。
3、蒸汽总压控制0.4MPa左右，实际使用压力在0.1-0.2MPa。
二、工艺流程：1、控制真空-0.08MPa，冷凝水正常开启。
2、中控室远程控制蒸汽阀，控制温度、压力、回流、进料。
缓慢开蒸汽阀，打开加热器放水阀放水后关闭，打开疏水器入口阀，疏水器正常使用，塔底液位开始下降，EDC开始汽化，关闭出料阀，进行全回流操作。
当塔顶温度在（45℃—52℃）左右时，逐渐减少回流，回流控制在（1.2m³/h），液位降低时，通过流量计进料，塔顶真空压力、温度稳定后，控制回流和进料流量，调整蒸汽压力，使塔中温度保持正常，取样分析，合格后开出料阀门，向干燥器放料，流入成品罐。
3、排液操作。
当塔底液位计接近满时（1500mm），缓慢开启残料罐阀门，向残料罐排液，当液位降至时（750mm）关闭阀门，控制塔底液位不能从平衡管道溢入残料罐。
三、工艺指标：1、蒸汽总压力：≥0.4MPa，压缩空气≥0.2MPa。
2、塔内液位：—之间（750mm—1500mm）。
3、真空压力：-0.07MPa—-0.09MPa。
4、温度：底温90℃—100℃（1#—2#塔），3#塔：85℃—95℃，4#—5#塔：80℃—90℃。
中温：1#—2#塔：60℃—80℃；3#塔：65℃—85℃；4#—5#塔：70℃—85℃。
顶温：1#—2#塔：55℃—63℃；3#塔：50℃—60℃；4#—5#塔：45℃—55℃。
5、蒸汽压力控制在0.1—0.2MPa。
四、开车前的准备工作1、检查各操作阀门和仪表开关状态是否正确灵敏，是否处于完好状态。
2、检查半成品储罐情况。
3、检查蒸汽供应是否正常。
4、循环水系统是否正常，真空压力是否正常。
五、正常开车1、中控室利用远程系统打开进料阀门，通过流量计进料，当液位达到时（1500mm），关闭进料阀。
精馏塔的控制
F,ቤተ መጻሕፍቲ ባይዱi
Fo,T T*
FFC
t
QA
QF
前馈控制特别适用于调节通道时间常数或 纯滞后很大的场合。 纯滞后很大的场合。调节及时是前馈控制 的突出优点。 的突出优点。 它的控制结构是由干扰变量决定的，与被 它的控制结构是由干扰变量决定的， 控变量无关。然而， 控变量无关。然而，前馈控制往往是基于 不甚完善的过程模型获得的， 不甚完善的过程模型获得的，故干扰对过 程的扰动并不能被完全补偿, 即存在残（ 程的扰动并不能被完全补偿 即存在残（余） 差（offset）。 ）。 解决方案之二： 解决方案之二：前馈 + 反馈控制 特点：响应快、无残差，效果见下图。 特点：响应快、无残差，效果见下图。
F,Ti T*
TC
t 调节不及时所致
QA
QF
PI控制优于手动控制且能消除余差。但调节不够及时， 控制优于手动控制且能消除余差。但调节不够及时， 控制优于手动控制且能消除余差 表现在第一个波峰较低，这意味着， 表现在第一个波峰较低，这意味着，低温原油一度流 进了分馏塔。 进了分馏塔。反馈控制是当过程干扰影响到被控变量 以后，才根据偏差去改变操纵变量。 以后，才根据偏差去改变操纵变量。这里的干扰可以 是F, Ti，PF , λF。 解决方案之二： 前馈控制)。 解决方案之二：Feedforward Control (前馈控制 。这 前馈控制 里前馈是指，一旦测得干扰变量的大小， 里前馈是指，一旦测得干扰变量的大小，就适量改变 操纵变量，使干扰对过程的影响得到快速抑制。 操纵变量，使干扰对过程的影响得到快速抑制。那么 如何实现呢？ 干扰通道模型。 如何实现呢？→ 干扰通道模型。 以稳态模型为例： 其中Q 以稳态模型为例：QF λF =F/M CP (T*-Ti ). 其中 F 、F 均为质量流量， 均为质量流量，CP、M分别为原油的热容 (单位： 分别为原油的热容 单位 J/oK/mole)和分子量 和分子量. 和分子量 → QF λF = [F/M CP (T*-Ti )]
第5章 精馏塔的控制
102
衡
塔的正常操作 F
影响产品质量
LT 101 LC 101
LR
分 馏 c塔
Vs
FT 101 FC 101
TT 101
TC
H
101
PC 101
LT 102 LC 102
D
B
⑴ 操作压力大于大气压
① 液相采出，馏出物中含有大量不凝物
PT PC
PC
101 101
PT
101
101
LR
D
适合气体流经冷凝器的阻力变化 较小，回流罐的压力基本代表塔 顶压力。
精馏塔原理示意图
5.2 精馏塔受控变量的选择
控制的目的：保证产品质量。 研究的问题：① 检测变量的选择；
② 检测点的位置。 按质量指标：产品成分（直接变量）。 成分分析仪表的特点：周期长、反应慢、滞后大； 故常选择表征成分的间接变量。
常用的间接变量：温度
5.2 精馏塔受控变量的选择
⑴ 测温点的选择 ① 测温点尽量选择在通道滞后较小的点(压力一定)。 ② 采用塔顶回流控制温度时，选择顶部塔板液相温度。 灵敏板：在扰动作用下，达到新的稳态时，温度变化最大塔板。 灵敏板的优点：动态响应较快。 灵敏板的位置：根据分馏塔的模型逐坂计算确定。
液相采出，馏出物中含有大量不凝物
PT PC
PC
101 101
PT
101
101
LR
D
适合气体流经冷凝器的阻力变化较小， 回流罐的压力基本代表塔顶压力。
LR
D
冷凝器的阻力较大时，回流罐 压力不能代表塔顶压力。
液相采出，馏出物中含有少量不凝物
当塔顶气相中不凝性气体量小于塔顶气
精馏塔安全要求
精馏塔安全要求精馏塔是化工厂中常用的装置，用于对各种混合物进行分离和纯化。
然而，由于其操作过程涉及到高温高压等因素，精馏塔的安全性问题受到了广泛的关注。
本文将介绍精馏塔的安全要求，以确保其正常运行，防止事故的发生。
精馏塔的基本要求1.设备的设计、制造、检验、使用必须符合规范和技术标准。
2.精馏塔的型式、规格、材质、工作压力和温度必须符合设计要求，并经过验收合格。
3.精馏塔必须设有安全阀、压力表、温度表、流量表、液位表和其他必要的指示仪表，以保证设备的可靠性和安全性。
4.对于易燃、易爆、有毒有害物质的精馏塔，应在设备上设置报警装置和防爆措施等安全设施。
5.对于新设备和设备更换或改造后的初次启动，必须进行试运行，并经检验合格方可使用。
操作要求1.在操作之前，应对设备的运行状态进行检查，并确认各种指示仪表的正常运行。
发现问题及时处理，确保设备的正常运作。
2.操作人员必须经过专业培训和操作规程的考核，具备熟练的操作技能和安全意识，不得擅自操作设备。
3.操作人员必须遵守操作规程，按照工艺要求执行操作，并注意观察各种指标变化和声音、气味等情况，及时发现设备异常状况，并立即采取措施消除安全隐患。
4.精馏塔的操作过程中需要进行排气，操作人员必须确保排气通道畅通，并进行适当保护，以防止爆炸事故的发生。
5.精馏塔内的溶液液面必须保持在允许范围内，操作期间不得擅自调整，以防止因液位控制不当引发事故。
维护和检修要求1.精馏塔的检修和维护必须严格按照规程和要求进行，不得随意更改部件和零件的型号规格，并对各种情况进行记录。
2.操作后精馏塔必须进行清洗、排空、检修和维护工作，无异常情况才能关闭操作。
3.维修人员必须具备相应的技术资格和操作技能，遵守安全操作规程，采取有效的防护措施，确保人员的安全。
综上所述，精馏塔是化工厂中常用的设备之一，其安全性极为关键。
操作人员必须具备熟练的技能和高度的安全意识，严格按照规程和要求进行操作，并及时发现和处理可能存在的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精馏塔的控制要求
2.1 质量指标
混合物分离的纯度是精馏塔控制的主要指标。
在精馏塔的正常操作中，产品质量指标就必须符合预定的要求，即保证在塔底或塔顶产品中至少有一种组分的纯度达到规定的要求，其他组分也应保持在规定的范围内，因此，应当取塔底或塔顶产品的纯度作为被控变量。
但是，在线实时监测产品纯度有一定的困难，因此，大多数情况下是用精馏塔内的“温度和压力”来间接反应产品纯度。
对于二元精馏塔，当塔压恒定时，温度与成分之间有一一对应的关系，因此，常用温度作为被控变量。
对于多元精馏塔，由于石油化工过程中精馏产品大多数是碳氢化合物的同系物，在一定的塔压下，温度与成分之间仍有较好的对应关系，误差较小。
因此，绝大多数精馏塔当塔压恒定时采用温度作为间接质量指标。
2.2 平稳操作
为了保证精馏塔的平稳操作，首先必须尽可能克服进塔之前的主要可控扰动，同时缓和一些不可控的主要扰动，例如，对塔进料温度进行控制、进料量的均匀控制、加热剂和冷却剂的压力控制等。
此外，塔的进出物料必须维持平衡，即塔顶馏出物与塔底采出物之和应等于进料量，并且两个采出量的变化要缓慢，以保证塔的平稳操作。
另外，控制塔内的压力稳定，也是塔平衡操作的必要条件之一。
2.3 约束条件
为了保证塔的正常、平稳操作，必须规定
某些变量的约束条件。
例如，对塔内气体流速
的限制，塔内气体流速过高易产生液泛，流速
过低会降低塔板效率；再沸器的加热温差不能
超过临界值的限制等。
3精馏塔的温度控制
精馏塔控制最直接的质量指标是产品的组分，但产品组分分析周期长，滞后严重，因而温度参数成了最常用的控制指标，即通过灵敏板进行控制[3]。
3.1 精馏段温度控制
精馏段温控灵敏板取在精馏段的某层塔板处，称为精馏段温控。
适用于对塔顶产品质量要求高或是气相进料的场合。
调节手段是根据灵敏板温度，适当调节回流比。
例如，灵敏板温度升高时，则反映塔顶产品组成XD下降，故此时发出信号适当增大回流比，使XD上升至合格值时，灵敏板温度降至规定值。
3.2 提馏段温度控制
提馏段温控灵敏板取在提馏段的某
层塔板处，称为提馏段温控。
适用于对
塔底产品要求高的场合或是液相进料时，
其采用的调节手段是根据灵敏板温度，
适当调节再沸器加热量。
例如，当灵敏
板温度下降时，则反映釜底液相组成XW
变大，釜底产品不合格，故发出信号适
当增大再沸器的加热量，使釜温上升，
以便保持工作的规定值。
3.3 温差控制
当原料液中各组成的沸点相近，而对产品的纯度要求又较高时不宜采用一般的温控方法，而采用温差控制方法。
温差控制是根据两板的温度变化总是比单一板上的温度变化范围要相对大得多的原理来设计的，采用此法易于保证产品纯度，又利于仪表的选择和使用。
4结论
化工精馏塔是化工过程装置的核心组成部分，而对于精馏塔控制来说温度控制是重中之重，温度的剧烈变化会导致分离组分纯度降低，对精馏的效率影响极大，甚至导致精馏塔无法正常运行。
温度控制系统为精馏塔的正常运行创造了良好的条件。
随着自动化程度提高，精馏塔操作也应该多采用仪表自动化控制，使产品的质量和精馏塔操作的稳定性大大提高。
