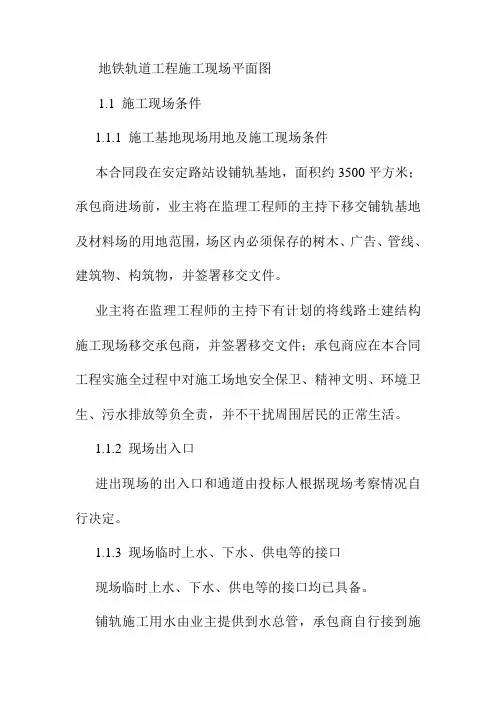

地铁轨道工程施工现场平面图

地铁轨道工程施工现场平面图1.1 施工现场条件1.1.1 施工基地现场用地及施工现场条件本合同段在安定路站设铺轨基地，面积约3500平方米；承包商进场前，业主将在监理工程师的主持下移交铺轨基地及材料场的用地范围，场区内必须保存的树木、广告、管线、建筑物、构筑物，并签署移交文件。

业主将在监理工程师的主持下有计划的将线路土建结构施工现场移交承包商，并签署移交文件；承包商应在本合同工程实施全过程中对施工场地安全保卫、精神文明、环境卫生、污水排放等负全责，并不干扰周围居民的正常生活。

1.1.2 现场出入口进出现场的出入口和通道由投标人根据现场考察情况自行决定。

1.1.3 现场临时上水、下水、供电等的接口现场临时上水、下水、供电等的接口均已具备。

铺轨施工用水由业主提供到水总管，承包商自行接到施工现场；承包商进场后，应布设好场地内的排水系统，确保场区内的施工、生活污水、雨水能顺利的疏排。

铺轨基地与线上施工用电由业主给到工地变压器，由承包商自行接线；承包商负责铺轨工程用电的电线、电缆、照明灯具等的采购并进行接线、维修及管理，并负责所施工区段线路的临时照明的安装及维护，直至正式照明启用。

1.2 施工现场平面布置原则施工平面布置将直接关系到施工总进度计划的实施及安全文明管理水平的高低，为保证现场施工顺利进行，严格贯彻执行招标文件的有关规定，拟按以下原则进行平面布置：⑴根据施工需要和十号线沿线实际情况，对施工基地全面规划，综合考虑，合理布置，在满足施工生产需要的前提下，尽量降低临时工程费用。

⑵在保证场内交通运输畅通和满足施工对原材料和半成品堆放要求的前提下，尽量减少或避免二次倒运。

⑶充分考虑本合同段工程的施工特点，基地平面总布置既要求在功能上满足施工要求，又要尽量减少各项工程及各专业间的相互干扰。

⑷施工基地平面布置应符合北京市卫生防疫部门、业主对现场卫生及安全技术标准，并满足施工消防要求。

⑸具体布置应分区明确，满足北京市市政管理部门、业主对环境保护和文明工地的要求，合理规划施工区域和办公区域，使之各自成为整体，以便分别集中管理。

CRTSⅡⅡ型无砟轨道轨道板底座ppt课件

最新课件
7
6、钢板连接器的技术要求
（1）型式尺寸超高0≤H＜115mm时，型式尺寸为2860×140×40mm；超高115≤H＜175mm时，采用2块2860×140×40mm钢板，通过连接钢板焊接连接。（2）钢板材质为 Q345，四角需要做2cm的倒直角处理。（3）23号钢筋穿入钢板后直接焊接在钢板上，角焊缝焊脚不得小于15mm。（4）当轨道板板缝与跨中设置的钢板后浇带区域重叠时，应前后平移钢板后浇带70cm，将其错开。（5）在钢板后浇带连接器安装前应进行单独验收。
3）高强度挤塑板顶面与梁面加高平台顶面间的允许高差为±2mm；
4）其余相关技术标准按《客运专线铁路CRTSⅡ型板式无砟轨道高强度挤塑板暂行技术条件》（科技基【2009】 88号）执行。
最新课件
2
2、滑动层的技术要求
1）滑动层由上、下两层土工布，中间夹一层土工膜组成，宽度3.05m，单块最小长度不小于5m，在加高平台上沿线路方向连续铺设（剪力齿槽处断开）；
பைடு நூலகம்
最新课件
8
7、底座板纵向钢筋搭接的技术要求
1）纵向钢筋采用绑扎搭接接头，同一搭接区段内纵向钢筋搭接接头面积百分率不应超过50%，相邻两个搭接区段中心间距应大于1.3倍的钢筋搭接长度。
2）纵向钢筋搭接区段应避开梁缝和剪力齿槽后浇带的钢筋加强区域，纵向钢筋搭接区采用外箍筋，箍筋间距为 100mm；内箍筋与外箍筋交替使用处的纵向钢筋不允许弯折，应通过调整2～3根箍筋的高度进行过渡处理，保证纵筋平顺缓和过渡，同时满足钢筋保护层厚度要求。
最新课件
3
4）上层土工布铺设在土工膜上方，两块土工布接头处采用搭接方式进行连接，搭接接头长度不小于20cm；

整体道床道岔PPT课件

归纳
第一步：小组Βιβλιοθήκη 表发言，叙述整体道床道岔的施工工序。
第二步：教师对学
生成果、发言内容及实作过程进行点评。
巩固拓展
训练项目：秦沈客运专线60kg/m18号单开道岔布置图
总结
整体道床道岔的施工工艺原理及施工流程
讨论碎石道床普通单开道岔人工铺设的施工工序。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
按照道岔总布置图进行道岔钢轨连接，用压机抬起钢轨，将支撑架合理放置在轨下托起钢轨。
钢轨支撑架示意图
（2）粗调（3）散布、安装扣件及铁垫板铁垫板、扣件按设计图纸规定的类型有次序的分类散布，根据道岔图纸短轨枕间距在基本轨上画铁垫板印，按序号依次上扣件。
3、吊挂混凝土短岔枕 4、精调道岔几何尺寸 5、浇筑混凝土支墩 6、浇筑道床混凝土 7、整体道床交叉渡线铺设
子任务一程
子任务二
总结整体道床道岔施工工艺流做好施工前的工作准备
子任务三铺设整体道床道岔
观看道岔铺设图
工程概况
北京地铁5号线正线轨道工程共设道岔 27组，轨下基础全部采用混凝土整体道床，其中60kg/m9号单开道岔26组，60kg/m9号道岔 3.6m间距单渡线1组，60kg/m9号道岔5m间距交叉渡线2组，分布在9个区间。
子任务一总结整体道床道岔的施工工艺流程？
SUCCESS
THANK YOU
2020/12/30
能力深化
第一步：基标测设
第二步：铺设整体道床道岔
第一步：基标测设

第三篇轨道施工图

四、施工注意事项 ..............................................4
五、安全施工的措施 ............................................5
附件：一、加强地段表二、铺设无缝线路地段表三、轨道工程数量汇总表四、线路标志及信号标志工程数量表及线路安全保护区标桩工程数量表
二、既有线路概况
大准线自京包线大同东站起，向西至准格尔旗的薛家湾站，线路经由大同市、丰镇市、凉城县至准格尔旗止，线路全长 264km，其中九苏木至二道河段线路全长 99.8km。
1
既有大准线经大准线万吨扩能改造及换铺区间无缝线路工程后，本段大准线钢轨 2006 年已更换为 60kg/m 区间无缝线路，Ⅱ型混凝土枕。目前轨枕正在更换为Ⅲ型混凝土枕，据调查，大红城至二道河、鸡鸣驿至庙沟已陆续更换完毕，其他段落也计划陆续更换为Ⅲ型混凝土枕。
附图：一、无缝线路设计图（大准施-线-03）
一、初步设计评审意见的主要内容及执行情况
（一）初步设计评审意见的主要内容 1.轨道结构形式、轨道类型《初步设计》提出，增二线及既有线改建地段先行铺设 60 公斤/米钢轨普通有缝线路进行过渡，待路基压实稳定后，再铺设区间无缝线路。评审原则同意《初步设计》提出的轨道结构形式和轨道类型。建议增二线为重车方向时按特重型轨道标准预留。 2.钢轨《初步设计》提出，本线一般地段采用 60 公斤/米—25 米长的 U75V 钢轨，半径小于或等于 800 米的曲线地段采用 U75V 全身淬火钢轨。评审同意《初步设计》提出的钢轨类型。 3.轨枕及扣件《初步设计》提出，本线轨枕采用Ⅲ型钢轨混凝土枕，每公里铺设 1667 根，扣件采用弹条Ⅱ型扣件。评审同意《初步设计》提出的轨枕和扣件方案。 4.道床《初步设计》提出，本线采用一级碎石道砟。土质路基采用双层道床，面砟厚 30 厘米、底砟厚 20 厘米；硬质岩石路基采用单层碎石道砟，厚 35 厘米。增二线为重车方向时，道床顶宽 3.5 米。评审同意《初步设计》提出的道床方案。（二）执行情况其它均按评审意见执行。另外，本次设计依据《准能公司（2011）18 号会议纪要》中将路基基床表层 A 组填料改为级配碎石，道床厚度为 35 厘米。

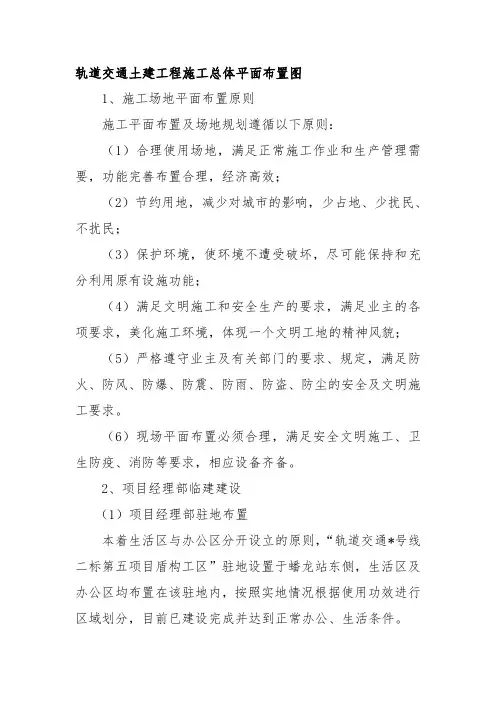

轨道交通土建工程施工总体平面布置图
