隧道防水板无纺布施工技术交底

合集下载

防水板技术交底

防水板技术交底

防水板铺设技术要求1、基面处理1.1、钢筋头等突出部分,先切断后用锤铆平,抹砂浆,见下图:1.2、有突出的注浆钢管头,先切断后用锤铆平,后用砂浆填缝密实,见下图:1.3、锚杆有突出部位时,锚头顶预留5mm后切断,用塑料帽遮盖,见下图:1.4、初支表面凹凸不平时,通过补喷或凿除使初支表面平整圆顺。

1.5、局部漏水采用埋设排水盲管将水引入侧沟,在渗漏水处开槽接入一根Φ50硬塑料管直接引入侧沟,保持基面无明显渗漏水,见下图:2、用带热塑性圆垫圈的射钉将无纺布平整顺直地固定在基面上,垫圈间距为拱部为0.5~0.8m,边墙为0.8~1m,呈梅花型排列,见下图:3、无纺布搭接宽度不得小于5cm。

4、无纺布一般只设环向接缝,当长度不够时,确保上部应用下部无纺布紧压。

5、无纺布应与基面密贴,铺设的无纺布应平顺,无隆起,无褶皱。

6、防水板的固定需用电热压焊机热熔无纺布垫圈,使防水板和垫圈融化粘结为一体,见下图:7、防水板搭接的宽度不得小于15cm,采用自动爬行式热合机热熔焊接,且为双焊缝,单条焊缝的焊接宽度不得小于15mm,见下图:8、防水板开始焊接前,作业人员须试焊,以掌握焊接温度和焊接速度。

热焊机操作手需固定,且经过专业培训。

热合机爬行时,不得中途停顿,整条焊缝的焊接应一气呵成。

9、防水板和塑性垫圈热熔焊接时将防水板焊漏,且防水板局部需要修补时,采用手持焊枪焊接。

10、环向铺设时,先拱后墙,下部防水板应压住上部防水板。

11、材料和工具严禁在铺设好的防水板地段堆放;二衬钢筋保护层垫块需外包土工布,防止刮破防水板;二衬钢筋接长时,采用绑扎,避免钢筋焊接时,烧伤防水板;砼捣固时,应避免振捣器和防水板直接接触;防水板的保管场所需设注意防火的标志和设置灭火器;防水板施工场所应有禁止吸烟的标志和设置灭火器;二衬台车挡头板在接触到防水板处必须加设橡胶带等衬垫。

12、防水板环向和纵向搭接处,除按照正常施工外,应再覆盖一层防水板,用热熔焊接法焊接。

防排水施工技术交底

防排水施工技术交底
2、防水板铺设
防水板铺设施工工艺见“防水板铺设施工工艺框图”。防水板的洞外拼接须在洞外宽敞平整的场地上,将幅面较窄的防水卷材拼接成大幅面防水板。防水板搭接宽度为100mm。可胶粘也可热焊粘结。
基面处理:防水板铺设前,先对隧道初期支护喷射混凝土表面进行处理,切除锚杆头和钢筋露头,并用细石混凝土抹平覆盖,凹坑深宽比控制在1:7以内,深宽比大于1:7的凹坑用细石混凝土填平,凹坑太大处抹平后补喷混凝土,确保喷射混凝土表面平整,无尖锐棱角。
3、止水带施工
根据衬砌厚度及衬砌形式自制拼装式挡头模板,每块模板宽度为衬砌厚度的一半,在拼接缝适当位置预留止水带安装专用槽,同时将钢模根据安装顺序编号。
全断面液压钢模衬砌台车就位后,按照挡头模板按其编号进行安装,同时将橡胶止水带沿隧道环向夹在挡头板预留槽中,并用U形钢筋卡固定,一半橡胶止水带打入上一循环衬砌砼中,预留的一半橡胶止水带浇筑在下一循环衬砌砼中。
防水板铺设:铺设防水板先用简易作业台车将防水板加土工布固定到预定位置,然后用手动电热熔接器加热,使防水板焊接在固定无纺布的专用热熔衬垫上。防水板铺设要松紧适度,使之能与无纺布充分结合并紧贴在喷射混凝土表面,防止过紧而破损或过松形成人为蓄水点。防水板间搭接缝应与变形峰、施工缝等防水薄弱环节错开1m以上。见“固定点防水板铺设示意图”。
防水板间采用自动热熔焊接,用自动双缝热熔焊接机按照预定温度、速度焊接,单条焊缝的有效焊缝宽度不小于1cm。焊接前先除尽防水板表面的灰尘,防水板间搭接宽度大于10cm。见“防水板加土工布焊接示意图”。
防水板加土工布焊接示意图
编制
复核
签收
技术交底书
单位:中铁十二局集团贵广铁路第四项目部
主送单位
架子二队
编号
工程名称

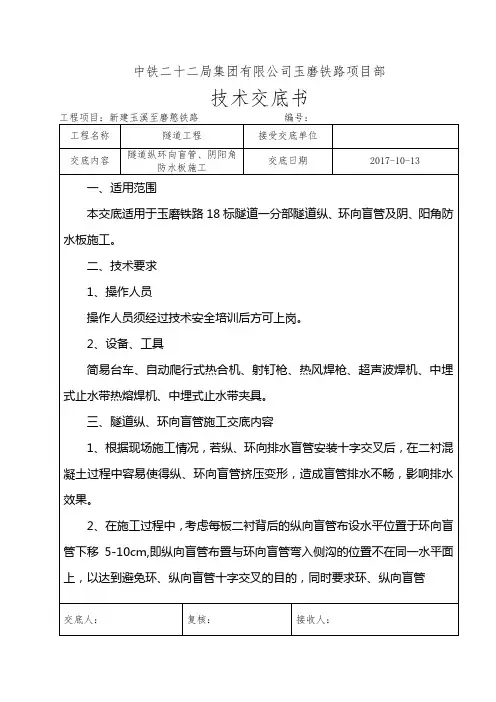

隧道纵环向盲管、阴阳角防水板技术交底 (1)

隧道纵环向盲管、阴阳角防水板技术交底 (1)
2、设备、工具
简易台车、自动爬行式热合机、射钉枪、热风焊枪、超声波焊机、中埋式止水带热熔焊机、中埋式止水带夹具。
三、隧道纵、环向盲管施工交底内容
1、根据现场施工情况,若纵、环向排水盲管安装十字交叉后,在二衬混凝土过程中容易使得纵、环向盲管挤压变形,造成盲管排水不畅,影响排水效果。
2、在施工过程中,考虑每板二衬背后的纵向盲管布设水平位置于环向盲管下移5-10cm,即纵向盲管布置与环向盲管弯入侧沟的位置不在同一水平面上,以达到避免环、纵向盲管十字交叉的目的,同时要求环、纵向盲管
交底人:
复核:
接收人:
中铁二十二局集团有限公司玉磨铁路项目部
技术交底书
工程项目:新建玉溪至磨憨铁路 编号:
工程名称
隧道工程
接受交底单位
交底内容
隧道纵环向盲管、阴阳角防水板施工
交底日期
2017-10-13
的泄水孔出水口在同一水平面上,且高于侧沟底以上25cm。
交底人:
复核:
接收人:
中铁二十二局集团有限公司玉磨铁路项目部
中铁二十二局集团有限公司玉磨铁路项目部
技术交底书
工程项目:新建玉溪至磨憨铁路 编号:
工程名称
隧道工程
接受交底单位
交底内容
隧道纵环向盲管、阴阳角防水板施工
交底日期
2017-10-13
一、适用范围
本交底适用于玉磨铁路18标隧道一分部隧道纵、环向盲管及阴、阳角防水板施工。
二、技术要求
1、操作人员
操作人员须经过技术安全培训后方可上岗。
技术交底书
工程项目:新建玉溪至磨憨铁路 编号:
工程名称
隧道工程
接受交底单位
交底内容
隧道纵环向盲管、阴阳角防水板施工

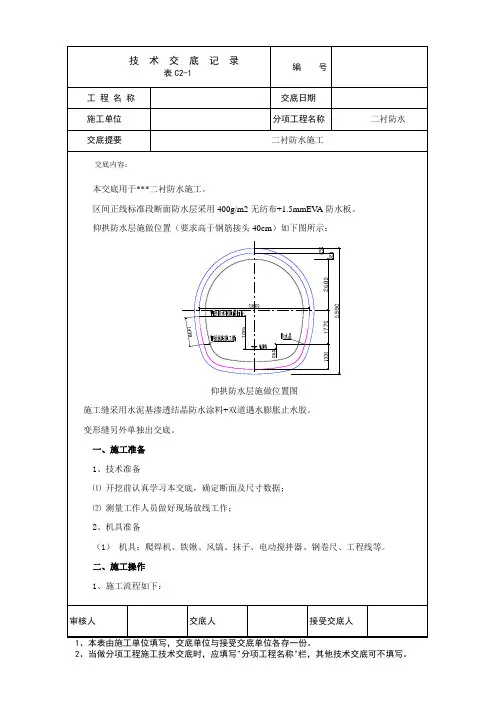

隧道二衬防水施工技术交底(工程模版通用)

隧道二衬防水施工技术交底(工程模版通用)

工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容:
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净,进行彻底凿毛,用水冲洗干净。

施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。

详见图。

施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比:涂料:水=1:(0.25~0.3),即每桶25千克兑水约6.5千克
施工方法:将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。

让浆料静置熟化约3分钟,再搅拌约30秒,十字交叉至少涂刷两层,当上一层已固化,产生足够的强度后,可进行下一层施工。

开调的浆料在半小时用完。

在24小时内对涂层进行喷雾水保养。

勿将本产品和其它材料混合使用。

注意事项:
1)基面干燥应对基面充分湿润,涂层干燥过快时会造成涂层材料缺水,水化反应进行不完全达不到相应的强度,甚至造成粉化,因此应及时对施工缝面进行适当喷雾湿润,使涂层水化反应充足,以提高涂层的粘结强度和渗透性。

审核人交底人接受交底人。

隧道防水板、土工布施工技术交底

隧道防水板、土工布施工技术交底

、内容及说明本交底适用于XX 隧道防水板、土工布施工。

、设计参数1、隧道衬砌背后铺设土工布缓冲层和防水板,防水板规格尺寸:厚度为 1.5mm 宽度为4m 长度32m 土工布重量不小于 400g/m2。

防水板和土工布分离设置。

防水 板搭接长度大于15cm 土工布搭接大于5cm 无纺布采用热熔垫片固定,固定间距: 拱部0.5m 、边墙0.9m ,呈梅花型排列,并左右上下成行固定暗钉圈固定缓冲层示意图拱部暗钉圈示意图边墙暗钉圈示意图工程名称 单位工程名称XX 工程技术交底日期:XX 隧道交底单位 交底部位、施工方法及工艺流程1、 施工准备:检查防水板的质量有无破损、撕裂、油污等。

铺设台车行走轨道; 施工时采用两个作业台架,一个用于基面处理,一个用于挂防水板。

由测量班对隧道 净空检查,对个别欠挖部位进行处理。

2、 防水板铺设前应先对隧道初期支护喷混凝土表面进行处理,切除锚杆头和钢筋露头,并用细石混凝土抹平覆盖,确保喷射混凝土填平,确保喷混凝土表面平整,无 尖锐角。

钢筋网等凸出部分,先切断后用锤铆平抹砂浆素灰(如下图)。

切断 用锤打 砂浆素灰抹面对有突出的管道,先切割后用锤铆平,抹砂浆(如下图)。

切断 面要平整 用砂浆填死锚杆有凸出部位时,螺头顶预留 5mm 切断后,用塑料帽处理(如下图)i -ZL —:螺栓5mi 以上切断3、缓冲层铺设,用作切断将单幅无纺布固定到预定位盖帽拱部向两侧边墙铺设。

用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上,固定点间距:拱部 0.6m 、边墙0.9m 。

呈梅花形排列,基面凸凹较大处应增加固定点,使缓冲层与基面密 贴。

缓冲层搭接宽度不小于5cm 铺设的缓冲层应平顺,无隆起,无皱褶。

4、防水板铺设:4.1、 防水板铺设应超前二次衬砌施工,采用电热压焊器进行焊接,铺设采用专用 台车进行,并设临时挡板防止机械损伤和电火花灼伤防水板。

4.2、 防水板与无纺布分开铺设,先在初期支护上铺设无纺布, 再利用无纺布安装专用热熔垫片把防水板固定在无纺布上。

隧道防水卷材施工技术交底

隧道防水卷材施工技术交底
3、检验:在双焊缝间用打气筒充气,当压力达到0.12~0.15Mpa,保持时间≥5min不漏气,表明焊缝合格。
三、质量要求
1、所用材料符合设计要求。
2、防水材料的搭接缝采用热风焊接,焊接均匀连续,不得有假焊、漏焊、焊焦焊穿等现象。
3、防水层的基面应坚实、平整、圆顺、无漏水现象;阴阳角处做成圆弧形。
4、铺设平顺并与基层固定牢固,无下垂、绷紧和破损现象。
5、防水层质量允许偏差见表1。
表1防水层质量允许偏差表
序号
项目
允许偏差
(mm)
检验频率
检验方法
范围
点数
1
焊缝
不漏气
5%
充气检查0.12~0.15MPa
保持5min不漏气
2
搭接宽度
长边不小于100mm
短边边不小于150mm
20m1Biblioteka 尺量检查四、安全文明施工措施
1、施工人员进入施工现场必须戴安全帽。施工现场使用手持电动工具,操作人员必须戴绝缘手套,穿绝缘鞋或站在绝缘垫上。
2、隧道内的施工用用电器具要与防水层保持一定的距离,以防电路或电器发热使ECB/EVA卷材高温受损。
3、二衬钢筋的绑扎安装时,必须加强对防水卷材的保护,放置垫块的时候,应在撬棍与防水卷材之间垫放木板,钢筋焊接的时候,应在防水卷材与焊接钢筋间放置纤维板以防止电火花对防水卷材的破坏。
4、安排专人负责防水的成品保护,一旦发现防水层遭到损坏,应及时汇报并做上明显记号,以便进行修补。现场施工人员不得出现隐瞒不报的现象。
技术交底记录
编号
90
工程名称
××热力管线工程
分部工程名称
隧道
分项工程名称
防水卷材施工
施工单位

隧道施工方案防排水施工技术交底

隧道施工方案防排水施工技术交底

防排水施工技术交底记录编号:复核人:记录人:年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段(K43+955~K51+000)巴家湾隧道防排水施工技术交底(左线K46+020~630,右线K46+032~613)总长1191m编制:复核:审核:日期:江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术(一)、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板,全隧道铺设,防水板与土工布采用点接。

防水板用搭连接,搭接长度不小于10cm,而且要平直无虑焊,通过水压试验合格后,方能使用。

防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。

施工点距爆破面应大于150m,距灌注模筑衬砌处应大于20m,其操作要点如下:1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物,否则要进行修平,并在修平部位用砂浆抹成圆曲面,以免被防水层被扎破。

隧道断面变化或转变处的阴阳角均应做成圆弧,阴角处圆弧半径不小于10cm,阳角处圆弧半径不小于5cm。

在防水板铺设前,全面普查初期支护的渗漏水情况,超前埋设透水管排水。

2、防水层铺设(1)防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板,全隧道铺设。

将防水卷材从台车顶左右对称沿轮廓线展开,并用齐头短木棒将其沿轮廓线撑开,保持一定松驰度,以方便焊接。

无纺土工布不得与防水板粘结在一起,采用点接式,每平方米一个粘结点,每个粘结点面积不大于25平方厘米。

防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。

(2)防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一,焊缝采用自行走式热合机双缝焊接,即将两层防水板的边缘搭接,通过热熔加压而有效粘结。

防水板搭接宽度不小于10cm。

防水层的接头处擦拭干净,去除表面油物灰尘,以保证焊接质量。

在结构立面与平面的转角处,防水板接缝留在平面,距转角不小于60cm。

2#隧道二衬技术交底

2#隧道二衬技术交底
安全技术交底书
表格编号
项目名称
中国中铁航空港集团有限公司银西铁路甘宁段YXZQ-6标段项目经理部
交底编号
YXZQ6
工程名称
隧道工程
设计文件图号
施工部位
DK374+876.4-DK376+389.1环县2#隧道防水工程
交底日期
2016年12月12日
1、适用范围
本交底适用于DK374+876.4-DK376+389.1环县2#隧道二衬防水施工。
2.6 人员准备:二次衬砌施工前,必须配备足够数量的施工人员,并对其进行安全教育、技术培训,使其熟悉有关施工工艺和注意事项。
3、技术要求
3.1隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行,变形基本稳定应符合:隧道周边变形速率明显下降并趋于缓和;或水平收敛(拱脚附近7d平均值)小于0.2mm/d,拱顶下沉速度小于0.15mm/d;或施作二次衬砌前的累积位移值,已达到极限相对位移值的80%以上;或初期支护表面裂隙(观察)不再继续发展。
3.2围岩及初期支护变形过大或变形不收敛,又难以及时补强时,可提前施作二次衬砌,以改善施工阶段结构的受力状态,此时二次衬砌应予以加强。
3.3二衬每板混凝土浇筑前,测量人员及技术人员要共同进行中线、高程测量放样。校核台车内拱顶标高和隧道中线及两侧净空宽度。二次衬砌前应用激光断面仪检查初期支护内轮廓断面,发现欠挖应及时处理。
5.6钢筋安装绑扎
5.6.1二次衬砌钢筋在1∶1的制作样台上,分单元分片制作成形,各单元间预留足够的搭接长度。
5.6.2钢筋制作前,由隧道工程师编制钢筋制作方案和钢筋配料表,并向作业班组进行技术交底。
5.6.3用于制作加工的钢筋表面应洁净。油渍、漆污、浮皮和铁锈在使用前应清除干净。在焊接处的水锈在焊接前应清除干净。钢筋除锈一般可以在钢筋冷拉调直过程中进行,或使用电动除锈机或钢丝刷进行。

隧道防水施工技术交底

隧道防水施工技术交底
环向施工缝浇灌混凝土前,应将其表面凿毛并清理干净,待施工缝防水构造措施就位后及时浇灌混凝土。
结构环、纵向施工缝,均采用涂刷优质水泥基渗透结晶型材料作为界面剂,用量不少于1.5kg/㎡.
钢边橡胶止水带及镀锌钢板止水带布设在二衬混凝土施工缝处,安装时将止水带固定在二衬结构厚度的1/2处,环向施工缝止水带通过架立筋固定在挡头模上,止水带一端外露,外露部分为止水带宽度的1/2,浇筑和振捣施工缝部位混凝土时,要注意边浇筑和振捣边用手将止水带扶正,避免止水带出现过大的蛇型和倒伏。
2)所有防水工程使用的原材料应有出厂质量证明文件、试验报告以及现场取样复检报告,质量符合设计和规范要求,并在监理工程师检验认可后,才可使用。防水材料必须在业主指定的厂家采购。
3)在防水施工过程中,对易产生渗漏的薄弱部位(施工缝、变形缝、防水砼施工等)进行重点质量控制,并加强施工过程中的质量管理工作,确保上述部位的防水达到设计要求。
(8)注浆管破损部位应割除,并在割除部位重新设置已经安装好注浆导管的注浆管,并与两端原有注浆管进行过渡搭接。
(9)在注浆管附近绑扎或焊接钢筋作业时,应采用临时遮挡措施对注浆管进行保护。
四、防水施工质量保证措施
)防水工程由具有专业资质的防水队伍进行施工,并选派具有丰富防水施工经验的工程技术人员对防水施工过程进行指导和监督。施工前要对防水工程的施工工艺、质量要求进行技术交底,确保每个施工人员对自己承担的施工项目的施工工艺和质量要求有深刻的认识。
4)注浆管施工技术要求
注浆管均指全断面注浆管,采用专用固定件固定在施工缝表面,并每隔5~6m两端各引出一根注浆导管。
(1)安装注浆管的施工缝表面应坚实、平整,不得有浮浆、油污、疏松、空洞、碎石团等,否则应予以清除。
(2)注浆导管与注浆管的连接应牢固、严密。导管的末端应临时封堵严密。

10防水板施工作业指导书

10防水板施工作业指导书

防水板施工技术交底1、目的明确荆垭隧道防水板施工作业工艺流程、操作要点和相应的工艺标准,规范隧道施工作业,保证施工质量。

2、编制依据(1)《公路工程技术标准》(JTG B01-2003)(2)《地下水工程防水技术规范》(GB 50108-2008)(3)《公路隧道施工技术规范》(JTG F60-2009)3、适用范围适用于阳朔县荆垭隧道及附属沿线改扩建工程№1标段左右洞防水板的施工。

4、工艺流程及技术要求4.1工艺流程:排水管定位排水管安装固定防水板施工施工拱墙砌衬混凝土4.2概述4.2.1防水层施工准备:⑴洞外准备:检验防水板质量,用铅笔划焊接线及拱顶分中线,按每循环设计长度截取,对称卷起备用;⑵洞内准备:施工时采用作业台车,用于基面处理和挂防水板,基面处理须超前防水板两个循环。

基面处理:切除锚杆头和钢筋露头,并用细石混凝土抹平覆盖,凹坑深宽比控制在1/10以内;深度大于1/10的凹坑用细石混凝土填平,确保喷射混凝土表面平整,无尖锐棱角;⑶断面量测:测量断面,对隧道净空进行量测检查,对欠挖部位进行处理,以满足净空要求;同时准确测放拱顶分中线。

4.2.2防水卷材的铺设:根据防水卷材背面无纺布上吊带位置确定钻孔位置,并采用冲击钻进行钻孔、安装挂钉,吊挂固定点密度60×60cm。

将防水卷材直接绑扎(系牢)固定在挂钉上。

4.2.3搭接边施工:防水卷材产品出厂时,为减少搭接长度,每幅宽边不小于2.5m,且在每幅两侧设置至少10cm宽的纯高分子材料,用作卷材与卷材焊接用,焊接采用自动爬行焊机焊接,并单独设置不小于25cm宽的配套双面自粘卷材补强,见附图。

4.2.4防水板修补:如发现防水板有破损,必须及时修补。

先取一小块防水板剪成圆角,除尽防水板上的灰尘后,将其置于破损处,然后用手动电热熔接器熔接。

5、技术要点⑴、施工前要测量断面,有欠挖及时处理;⑵、基面处理必须处理干净,以防尖锐棱角刺破防水板影响防水效果;⑶、热熔衬垫按要求布置,保证防水板悬挂效果;⑷、防水卷材的焊接是个关键工序,严防漏焊或假焊,焊缝质量应设专人负责检查验收记录,检查包括肉眼观测强度、密闭性及抗渗性等检查,只有待防水卷材施工质量经验收合格后方能浇隧道二次衬砌混凝土。

无纺布、防水板施工技术交底

无纺布、防水板施工技术交底
4防水板固定时应注意合理地确定其松弛程度并留出一定的富裕量不得过紧或出现大的鼓包铺设好的防水板与基面凹凸起伏一致保持自然平整伏帖以免影响二衬灌注混凝土的尺寸或使防水板脱离圆垫片
中铁十九局集团有限公司广昆铁路工程指挥部
第一项目部技术交底书
工程名称
隧道工程
接受交底单位
隧道二队
交底内容
防水板、无纺布施工
交底日期
6、防水板之间接缝采用双焊缝进行热熔焊接,搭接宽度不小于150㎜,单条焊缝的有效宽度不小于15㎜。
7、防水板铺设完毕后应对其表面进行全面检查,发现破损部位及时进行补焊,补丁应剪成圆角,不得有三角形或四边形等尖角存在,补丁边缘距破损边缘的距离不得小于7cm。补丁应满焊,不得有翘边空鼓部位,补丁应进行漏气检测。
3、防水板应在初期支护基本稳定并验收合格后进行铺设。
4、防水板固定时应注意合理地确定其松弛程度,并留出一定的富裕量,不得过紧或出现大的鼓包,铺设好的防水板与基面凹凸起伏一致,保持自然、平整、伏帖,以免影响二衬灌注混凝土的尺寸或使防水板脱离圆垫片。
5、防水板采用热熔法手工焊接在圆垫片上、焊接应牢固可靠,避免浇筑和振捣混凝土时防水板脱落。
无纺布:重量不小于400g/㎡;厚度不小于3㎜;拉断力(50㎜)不小于450N;伸长率不小于80%;纵横强度比小于1.5;梯形断裂不小于250N,渗透系数不小于5×10-2;裂隙率大于80%。
三、施工要求
1、基本应平整牢靠、清洁干燥,无尖锐物,不得有铁管、钢筋、铁丝等凸出物存在。
2、防水板与无纺布分开铺设,应先在初期支护上吊挂无纺布,再利用无纺布上设置的粘结点把防水板固定在无纺布上。
年Hale Waihona Puke 日内容:一、交底范围:新温泉隧道
二、材料规格及技术参数:

浅埋暗挖隧道二衬防水层铺设技术交底书

浅埋暗挖隧道二衬防水层铺设技术交底书
1.在两个段交接处防水材料铺设应预留足够宽的搭接段;
2.在主洞与排气阀井衔接处,防水材料铺设按具体设计进行处理;
3.在主洞与分水口及排气阀井衔接处的防水层必须连成一体;
⑸防水层施工注意问题:
1.混凝土折弯处应用砂浆填抹圆顺;
2.防水板的接头连接密贴,粘贴、焊接密实;
3.防水板的施工缝处理严密;
4.防水板防止被二衬钢筋弄破、划破;
⑶目前,暗挖隧洞12#竖井~13#排气阀井区间一衬基面已通过验收,满足防水板铺设的基面要求,但隧洞内尚保留照明线路、监控线路,防水层作业班组在施工前须将其拆除,并处理好照明线、监控线钢筋托架。
2、缓冲层铺设
⑴固定方式:铺设防水板前应先铺设缓冲层,缓冲层材料为土工布,采用水泥钉与防水板相配套的圆垫片将缓冲层固定在基面上。
⑵固定点间排距:固定点之间呈正梅花形布设,隧洞两侧中心线上下45°范围固定间距为0.6米;顶拱90°范围的固定点间距为0.4米;底部仰拱90°范围的固定点间距为1米。基面凹处布设圆垫片固定,以免防水层在此处绷紧吊空,浇筑二衬混凝土时拉破。(附图:固定间排距示意图)
⑶搭接宽度:搭接宽度不小于100mm,缓冲层铺设时应尽量与基面密贴,不得拉得过紧或出现过大的皱褶,以免影响防水板的铺设。同时在缓冲层分段铺设的连接部位预留不少于200mm搭接余量。土工布采用纵向铺设,超前混凝土浇筑3仓。
⑹防水板铺设要求如下:
1.铺设防水板时,应沿隧洞纵向铺设;
2.塑料片上焊接点应牢固可靠,防水板间焊缝宽度不小于15mm,搭接宽度不小于100mm,且均匀连续,不得有假焊、漏焊、焊焦、焊穿等现象。
3.焊接完毕后采用检漏器进行充气检测,充气压力0.25Mpa,保持该压力不少于5min,允许压力下降20%。如压力持续下降,应查出漏气部位进行全面的手工补焊。

隧道防排水施工技术交底

隧道防排水施工技术交底

隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜,综合治理”的原则,达到防水可靠,经济合理,不留后患的目的。

1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》(GB50108)规定的一级防水等级标准,衬砌结构不允许渗水,表面无湿渍。

1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8,两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。

2。

施工工艺及要求2.1基面铺设防水层之前,对外漏的突出物及表面凸凹不平处进行检查处理,基面应平整、无空鼓、裂缝、松酥,清洁干燥,无尖锐物。

基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度;L:初期支护基层相邻两凸面间的距离;2.2盲管初期支护与防水板间设置纵向、环向盲管,环向盲管采用Ф50HDPE单壁打孔波纹管(外裹无纺布),纵向盲管暗洞采用Ф80(明洞Ф100)HDPE单壁打孔波纹管(外裹无纺布)。

纵、环向盲管直接弯入侧沟,出水口高于侧沟沟底25cm。

按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》(铁质安监督青藏站【2016】16 号)要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水,纵向盲管于环向施工缝附近弯入侧沟(弯出点距环向施工缝30cm),环向盲管设置于每板衬砌中部位置,紧贴纵向盲管于纵向盲管上部弯入侧沟。

2.3无纺布无纺布铺设,首先用作业台车将单幅无纺布固定到预定位置,然后用专用射钉将无纺布固定在喷射混凝土上。

专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。

8m,边墙0。

8m—1m,底部1m—1.5m,并左右上下成行固定,基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱,无纺布搭接宽度不不小于5cm.2。

隧道二衬防水卷材施工交底

隧道二衬防水卷材施工交底

隧道正线防水施工技术交底书
编制:
复核:
审核:
2018年08月
施工技术交底记录表C2-06 一、区间结构防水体系
图1-1 区间隧道结构防水设计图
基面外裸漏的锚杆头、钢筋头、注浆管、钉头等尖锐突出物应予以割除,较不平整的部位用切割机打磨平整(用锤敲平四周棱角),然后采用砂浆填平,如下图所示进行处理:
)仰拱基底松软部位应清理干净,承载力复合设计要求,施工期间仰拱基面不得有明水存在,对局部凹凸较大时,必须安排人员对坑洞等部位采取砂浆找平等措施弥补;
总之,防水作业前,基面必须达到干净、平整,无浮浆、孔洞、裂缝,无尖锐毛刺、无明水的条件;
土工布铺设
图3-4 防水板爬焊及成品示意图
图3-5 防水板热熔固定示意图
3.5、特殊部位施工
3.5.1与喷膜防水接头
防水卷材与喷膜防水交接处搭接不得小于20cm,然后提前配置丙烯酸盐防水涂料,在接缝处喷射一层喷膜防水。

3.5.2施工缝
(1)水平施工缝不宜留在剪力与弯矩最大处或板与侧墙的交接处,应留在高出边墙与仰拱相交点300mm 的墙体,墙体有预留孔洞时,施工缝距孔洞边缘不应小于300mm;
(2)水平施工缝在防水板内侧设有一层60cm宽的双面自粘防水卷材加强层;环向施工缝每两模设一圈外贴式止水带,中间一模设自粘防水卷材加强层,设置在两道环向施工缝中部;
图3-1 环向施工缝外侧背贴止水带及双面自粘加强层设置示意图。

隧道工程施工技术交底(模板)

隧道工程施工技术交底(模板)

隧道技术交底分类分工序进行技术交底,隧道洞身段要按照设计衬砌类型进行逐段进行交底,一种技术交底不能同类型或整座隧道一次性交完。

对重复的内容尽量采用简化的方式。

对简单的交底也可以只采用一张图纸的方式。

隧道工程技术交底大致分为以下十大类。

(一)、隧道洞口工程1、隧道洞口长大管棚施工技术交底2、隧道洞门开挖支护施工技术交底3、隧道洞门施工技术交底按隧道各口进行交底,对洞口的位置提前进行复测,与设计不符的尽快提交变更申请进行变更,重点需要对隧道进洞安全方面评估设计的合理性。

(二)、隧道超前支护1、隧道超前小导管施工技术交底2、隧道超前锚杆施工技术交底3、隧道超前大管棚施工技术交底(三)、隧道开挖支护1、隧道洞身开挖施工技术交底按衬砌类型分段进行交底,含爆破设计、出碴运输。

要结合施工工法、施工技术规范和设计图纸。

2、隧道锚杆(管)施工技术交底按类型分中空注浆锚杆、砂浆锚杆、自进式锚杆,按用途分系统锚杆、锁脚锚杆(管),交底时可一次性,但内容应分开。

3、隧道喷砼施工技术交底4、隧道钢筋网施工技术交底:含加工、安装。

5、隧道格栅钢架、工字钢拱架施工技术交底含加工、安装。

交底可一次性,但内容要分开。

(四)、隧道捡铺底1、隧道仰拱开挖施工技术交底2、隧道仰拱钢筋施工技术交底3、隧道仰拱混凝土施工技术交底4、隧道仰拱填充施工技术交底5、隧道无仰拱段垫层施工技术交底(五)、隧道防排水工程1、隧道防水板施工技术交底2、隧道无纺布施工技术交底3、隧道排水管施工技术交底4、隧道止水条(带)施工技术交底5、隧道检查井施工技术交底6、隧道排水沟施工技术交底7、隧道变形缝、施工缝、沉降缝施工技术交底交底时可合并。

(六)、隧道二次衬砌1、隧道二次衬砌施工技术交底2、隧道二衬钢筋施工技术交底3、隧道预埋件施工技术交底(七)、隧道路面工程1、隧道路面(含钢筋)施工技术交底2、铁路整体道床施工技术交底(八)、隧道注浆堵水1、隧道径向注浆施工技术交底2、隧道全断面帷幕注浆施工技术交底(九)、隧道附属工程1、隧道沟槽(含钢筋)施工技术交底2、隧道盖板预制施工技术交底3、隧道接地施工技术交底4、隧道预埋件施工技术交底5、隧道洞室开挖、衬砌施工技术交底6、电气化铁路隧道四电工程施工技术交底(十)、施工辅助工序1、隧道简易栈桥施工技术交底:加工、现场搭设2、隧道监控量测施工技术交底3、隧道测量技术交底4、隧道超前地质预报施工技术交底5、隧道洞内管线布置施工技术交底6、临时工程交底:如隧道洞口硬化、隧道标志标牌、有轨运输设施等。

区间暗挖隧道防水施工技术交底

区间暗挖隧道防水施工技术交底

工程名称交底内容:圆垫片平面,以免刺穿防水层。

缓冲层之间搭接宽度不小于5cm,搭接缝部位可用点粘法热融进行焊接,缓冲层铺设时应尽量与基面密贴,不得拉得过紧或起包,以免影响防水板的铺设。

3)防水层的铺设1.防水板采用无钉孔铺设工艺。

防水板与暗钉的塑料垫片之间焊接牢固,防止在施工中脱落。

铺设时保证防水板平整、和基面伏帖,严禁有紧绷、褶皱等现象。

2.仰拱铺设防水板采用沿隧道纵向铺设的方法,以减少十字焊缝的数量;上部防水板宜沿环向铺设,固定拱部时宜先拱顶后两腰,避免拱顶过松或过紧。

3.固定点的布置在满足固定间距的前提下,尽量固定在喷砼面较凹处,使得防水板尽量密贴砼喷射面。

铺设时将大幅防水板的中部对准隧道中心线,以防两侧宽度不均。

搭接边垂直于隧道中线,以防相接时发生扭曲。

4.防水板搭接宽度100mm,搭接缝宜下坡压上坡,下部压上部。

双焊道(每道宽10mm)热熔焊接。

保证搭接宽度,否则将造成搭接不够或过宽焊机吃不进去,导致焊机行走困难,并产生皱折,影响焊接质量。

焊接时注意接茬对正顺平并且干净无水,保证焊机均匀连续行走,保证无假焊、漏焊、焊焦、焊穿等现象。

5.相邻两幅接缝需错开,在结构转角处错开距离大于600mm,以保证与下一组衬砌防水板搭接宽度及操作方便。

防水层铺设至仰拱钢筋和边墙钢筋接茬部位以外不小于40cm,以利于下步防水层的搭接。

审核人交底人接受交底人交底内容:喷射混集土暗钉圈固定防水板6.防水板施工完成后,对施工质量进行检查,并报监理工程师进行隐蔽工程检查后,方可进行下道工序的施工。

①防水板焊缝检查:首先用肉眼检查,当两层经焊接在一起的板呈透明状、无气泡,即熔为一体,表明焊接牢固严密。

同时用充气法检查,检查方法:焊缝两端用压焊器墩实封闭,用5号注射用针头插入两条缝中间空隙,用气筒打气检查,当压力表达0.25MPa时,停止充气。

保持压力15分钟,压力下降不大于10%,说明焊接良好,反之用肥皂水涂在焊缝上,有气泡反出的部位需要补焊,没气泡的合格。

隧道二衬防排水技术交底

隧道二衬防排水技术交底

隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业,包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。

2.作业准备2.1施工机械进场到位、人员配置满足施工需要。

2.2对混凝土原材料进行试验检测,所有材料试验检测均满足设计、规范要求。

2.3组织技术人员认真学习实施性施工组织设计,阅读、审核图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

3.施工工艺及技术要求3.1 隧道防水设计隧道防排水采用“防、截、排、堵相结合,因地制宜,综合治理”的原则,达到防水可靠,经济合理,不留后患的目的。

隧道防水等级必须达到国家标准《地下工程防水技术规范》(GB50108)规定的一级防水等级标准,衬砌结构不允许渗水,表面无湿渍。

隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

隧道二次衬砌混凝土采用防水混凝土,其抗渗等级不低于P8;初期支护和二次衬砌间拱墙背后设防水板加土工布,防水板厚1.5mm的EVA,土工布为350g/㎡,土工布采用射钉固定在初支表面,防水板采用无钉铺设工艺,铺设基层平整度不应大于1/10(凹槽深度与宽度之比)。

拱部、边墙环向施工缝设置中埋橡胶止水带加背贴止水带,仰拱环向施工缝设置橡胶止水带加止水条,边墙纵向施工缝设置设置钢板止水带加止水条。

隧道洞身应尽量少设变形缝,但在地质变化较大或明暗挖分界处应设变形缝,宽度为20mm。

变形缝处设置缓膨型遇水橡胶止水带加背贴式止水带。

拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵,以外2cm范围内设置U型镀锌钢板接水盒,其余空隙采用填缝料填塞密实。

隧道洞内拱顶背后埋设注浆管,压注水泥砂浆填充空隙,保证初支与二衬密贴,不形成水囊。

3.2隧道排水设计隧道衬砌防水板背后环向设置φ50单壁打孔波纹管排水盲沟,其间距视地下水发育情况而定,一般地段8m设一环;边墙拱脚设φ110的纵向双壁打孔波纹管贯通隧道,并将环向盲管与纵向盲管相连,通过横向排水管排入隧道侧沟内。

防水板及止水带技术交底

防水板及止水带技术交底

喷射混凝土 二衬 外贴止水带
缓膨胀橡胶止水条
图6 施工缝复合防水示意图 图 4-2-5施工缝复合防水示意图
单位负责人
交底人
接受人

工程名称 交底项目 内容:



技术交底单位 交 底 日 期 工程部 2009-09-05
六盘山隧道 隧道防水板、止水带施工
施工缝通常有竖缝和平缝两种,在进行防水施工时,首先须在二次 衬砌混凝土灌注后的 4~12 小时内,用钢丝刷将接缝处的混凝土面刷毛 或用高压水冲洗,直至露出表面石子。在新混凝土灌注前,应将接缝处 清理干净,保持湿润,先刷水泥浆两道,再铺设 10mm 厚水泥砂浆(用原 混凝土配合比,除去粗骨料,也可掺加膨胀剂),过 0.5 小时后再灌注混 凝土。 先期施工混凝土时, 先在 1.5m 间距将φ12 的定位钢筋焊于侧墙或底、 顶板钢筋上,装入止水带固定于定位架上,并清理干净带面上的污垢, 施工缝处的端头模板钉设填缝板,使止水带气孔中心线和变形缝中心线 重合,止水带用端头模板夹牢固定,填缝板必须垂直设臵,并支撑牢固 不得跑模,施工缝处混凝土加强振捣及时养生。 二衬混凝土浇筑前中埋式止水带准确居中安设, 粘贴或焊接定位, 用 模板固定,先安装一端浇筑混凝土,另一端用箱形木板保护,待混凝土达 到一定强度后拆除模板及箱形保护。 在打前一段衬砌混凝土时,先在端模 板将要安装止水条的位臵钉上一条宽 15mm, 10mm 的木条, 厚 涂好脱模剂, 在先打的衬砌端面上留好镶嵌止水条的沟槽。在打下一板混凝土之前,先 清理沟槽,涂 101 胶将止水条贴在沟槽中,老混凝土面凿毛洗洁,用原浆 水泥浆把新老混凝土接缝抹 10mm 厚,浇筑下一板衬砌混凝土。
单位负责人
交底人
接受人
单位负责人 交底人 接受人
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
暗钉圈固定土工布缓冲层示意图
防水板加土工布缓冲层铺设示意图
2.2.3铺设防水板
(1)铺设前进行精确放样,弹出标准线进行试铺后确定防水板一环的尺寸,尽量减少接头
(2)分离式防水板铺设采用从下向上的顺序铺设,松紧应适度并留有余量(实铺长度与弧长的比值为10:8),要保证防水板全部面积均能抵到围岩。
(3)两幅防水板的搭接宽度不小于150mm。
结构防排水施工工艺流程见图1。
图1隧道结构防排水施工工艺流程图
2.防水板施工
2.1施工工艺流程
防水板施工采用无钉铺设工艺,其施工工艺流程见图2。
图2隧道防水板施工工艺流程图
2.2施工方法
防水板超前二次衬砌10~20m施工,用自动爬行热焊机进行焊接,铺设采用专用台车作为操作平台。铺设防水板要求形成“初期支护表面整修→无纺布铺挂→防水板铺挂→防水板质量检验→二次衬砌施工”的流水作业线。
(4)环向铺设时,下部防水板应压住上部防水板。
(5)防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接,细部处理或修补采用手持焊枪,单条焊缝的有效焊接宽度不小于15mm,焊接严密,不得焊焦焊穿。
(6)绑扎或焊接钢筋时,采取措施应避免对卷材造成破坏。
(7)混凝土振捣时,振捣棒不得接触防水板,以防防水板受到损伤。
检验方法:检查产品合格证质量证明文件,并对防水板的厚度、密度、抗拉强度、断裂延伸率和土工复合材料单位面积的重量等性能指标进行试验。检验方法:检查产品合格证质量证明文件,并对防水板的厚度、密度、抗拉强度、断裂延伸率和土工复合材料单位面积的重量等性能指标进行试验。
3.2防水板必须按设计要求进行双面焊接,焊接应牢固,不得有漏焊。每一单焊缝的宽度不应小于15mm。检查数量:每一浇注段环向检查1条焊缝、纵向检查2条焊缝
检查数量:沿隧道长度每10m检查10处;
检查方法:尺量。
注:D-初期支护基层相邻两凸面凹进去的深度;L-初期支护基层相邻两凸面之间的距离
防水板焊缝无漏焊、假焊、焊焦、焊穿等现象。
检查数量:全部检查;
检查方法:观察。
一般项目:
铺挂防水板的基面应坚实、平整、圆顺,无翻水现象;阴阳角处应作成圆弧形。
检查数量:全部检查。
②遇有凸出锚杆时,采用切割、锤平后用砂浆填塞密实。(施作步骤如下图)。
③锚杆有凸出部位时,螺头顶预留5mm切断后,用塑料帽处理(如下图)。
④初期支护应无空鼓、裂缝、松酥,表面应平顺,凹凸量不得超过±5cm(如下图)。
⑤局部漏水采用埋设环向盲管排水管直接排水到边。
2.2.2无纺布铺挂
防水板铺挂前,用作业台车将单幅无纺布固定到预定位置,然后用专用带热塑性圆垫圈的射钉将无纺布固定在喷射混凝土上。专用热熔衬垫射钉按梅花型布置,拱部间距0.5m,边墙间距0.8m。(见下图),缓冲层搭接宽度50mm,可用热风焊枪点焊,每幅防水板布置适当排数垫圈,每排垫圈距防水板边缘40cm左右,3~4个垫圈/m2。
④焊缝若有漏焊、假焊应予补焊;若有烤焦、焊穿处以及外露的固定点,必须用塑料片焊接覆盖。
⑤焊接钢筋时在其周围用石棉水泥板进行遮挡,以免溅出火花烧坏防水层;灌注二衬砼时输送泵管不得直接对着防水板,避免混凝土冲击防水板引起防水板被带滑脱,防水板下滑。
3.质量要求
主控项目
3.1防水板、土工复合材料的材质、性能、规格必须符合设计要求。检验数量:按进场批次每10000㎡检验一次
见附件
交底方式:口述
附图:/
交底人
二衬工班长
接底人
交底日期
接收日期
防水板、无纺布施工三级技术交底(附页)
工程名称:隧道作业班组:二衬工班
隧道结构防水由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。全隧初期支护与二次衬砌之间拱部及边墙部位铺设28m×3m×1.5mm EVA防水板加无纺布。
检查方法:观察。
防水板的铺设应与基层固定牢固,不得有绷紧和破损现象。
检查数量:全部检查。
检查方法:观察。
防水板的搭接宽度不应小于15cm,允许偏差为-10mm。
检查数量:全部检查。
检查方法:观察和尺量。
检查方法:焊缝宽度采用尺量,焊缝质量采用双焊缝间充气检查。
防水板铺设范围及铺挂方式应符合要求。铺设时防水板应留有一定的余量,挂吊点设置的数量应合理。环向铺设时先拱后墙,下部防水板应压住上部防水板。
检查数量:全部检验。
检查方法:查隐蔽工程验收记录、观察。
铺设防水板的基层应平整、无尖锐物体。基层平整度应符合D/L≤1/6的规定。
2.2.4施工要点控制
①防水板表面平顺,无褶皱、无气泡、无破损等现象。
②当基面轮廓凸凹不平时,要预留足够的松散系数,使其留有余地,并在断面变化出增加悬挂点,保证缓冲面与混凝土表面密贴。
防水板搭接用热焊器进行焊接,接缝为双焊缝,焊接温度及速度可参考以下数据:焊接温度控制在200~270oC为宜,并保持适当的速度,控制在0.1~0.15m/min范围内)。太快焊缝不牢固,太慢焊缝易焊穿、烤焦。
2.2.1施工准备
⑴洞外准备:检验防水板质量,用铅笔划焊接线及拱顶分中线,按每循环设计长度截取,对称卷起备用。
⑵洞内准备:铺设台架行走轨道;施工时采用两个作业台架,一个用于基面处理,一个用于挂防水板,基面处理超前防水板两个循环。
⑶根据测量班放样点位准确测放拱顶分中线。
⑷基面处理:
①钢筋网等凸出部分,先切断后用锤铆平抹砂浆素灰(如下图)。
防水板、无纺布施工三级技术交底
工程名称:隧道作业班组:二衬工班
工程名称
隧道
施工工序
防水板、无纺布施工
交底项目
防水板、无纺布
图纸及图号
隧道施工图
1、工期及主要工作量、构造、尺寸、界限要求
见附件
2、主要设备、材料、构件型号、规格和质量要求
见附件
3、技术要求和质量要求
见附件
4、施工顺序,主要施工方法和安全措施注意事项(包括“施工工艺”项目,单项作业标准项目、代号)施工顺序:
(8)防水板的搭接缝焊接质量检查应按充气法检查,将5号注射针与压力表相接,用打气筒进行充气,当压力表达到0.25MPa时停止充气,保持15min,压力下降在10%以内,说明焊缝合格;如压力下降过快,说明有未焊好处。用肥皂水涂在焊缝上,有气泡的地方重新补焊,直到不漏气为止。
(9)防水板环向搭接缝错开衬砌施工缝不小于50 cm。
