RJ45通讯口信号定义

合集下载

RJ45接口

RJ45接口

RJ45接口目录简介网卡接口网线插头网线修复RJ释义区别简介RJ45接口通常用于数据传输,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头根据线的排序不同分为两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。

网卡接口10/100 Base TX RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。

DTE我们可以称做“数据终端设备”,DCE我们可以称做“数据通信设备”。

从某种意义来说,DTE设备称为“主动通信设备”,DCE设备称为“被动通信设备”。

当两个类型一样的设备使用RJ45接口连接通信时,必须使用交叉线连接。

这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明:RJ45接口DTE类型引脚定义RJ45接口DCE类型引脚定义从上图中我们可以看出,如果两DTE类型接口(或DCE类型接口)相连不交叉相连引脚的话,对触的引脚都是数据接收(发送)引脚,势必通信将不能进行。

另外需要说明:一些DCE类型设备会和对端自动协商,此时连接用交叉线或平行线均可网线插头RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

rj45标准定义

rj45标准定义

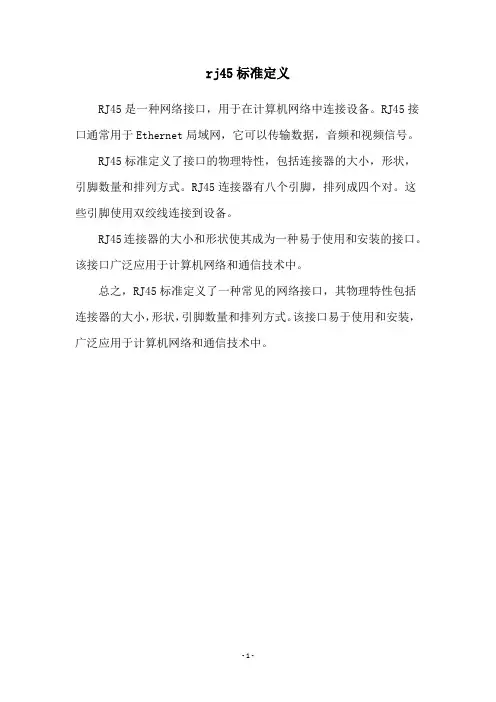

rj45标准定义
RJ45是一种网络接口,用于在计算机网络中连接设备。

RJ45接口通常用于Ethernet局域网,它可以传输数据,音频和视频信号。

RJ45标准定义了接口的物理特性,包括连接器的大小,形状,引脚数量和排列方式。

RJ45连接器有八个引脚,排列成四个对。

这些引脚使用双绞线连接到设备。

RJ45连接器的大小和形状使其成为一种易于使用和安装的接口。

该接口广泛应用于计算机网络和通信技术中。

总之,RJ45标准定义了一种常见的网络接口,其物理特性包括连接器的大小,形状,引脚数量和排列方式。

该接口易于使用和安装,广泛应用于计算机网络和通信技术中。

- 1 -。

RJ45端口定义

RJ45端口定义

RJ45接口通常用于数据传输,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,网卡上以及Hub 上接口的外观为8 芯母插座,如图:RJ45接口pc端的,网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1.TX+Tranceive Data+ (发信号+)2.TX-Tranceive Data- (发信号-)3.RX+Receive Data+ (收信号+)4.n/cNot connected (空脚)5.n/cNot connected (空脚)6.RX-Receive Data- (收信号-)7.n/cNot connected (空脚)8.n/cNot connected (空脚)RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作T568A 线序和T568B 线序。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同,一端按T568A 线序接,另一端按T568B 线序接,即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的,适用的连接场合有:1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←—→集线器;3. 交换机←—→交换机。

RJ45接口信号定义,以及网线连接头信号安排(精)

RJ45接口信号定义,以及网线连接头信号安排(精)

RJ45接口信号定义,以及网线连接头信号安排以太网 10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+2 TX- Tranceive Data- (发信号-3 RX+ Receive Data+ (收信号+4 n/c Not connected (空脚5 n/c Not connected (空脚6 RX- Receive Data- (收信号-7 n/c Not connected (空脚8 n/c Not connected (空脚以太网 100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注:RJ45接口采用差分传输方式,tx+、tx-是一对双绞线,拧在一起可以减少干扰。

串口、并口接口定义并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位。

并行口由于同时传输更多的信息,速度明显高于串行口,但串行口可以用于比并行口更远距离的数据传输。

1、25针并行口插口的针脚功能:针脚功能针脚功能1 选通 (STROBE低电平 10 确认 (ACKNLG低电平2 数据位0 (DATAO 11 忙 (BUSY3 数据位1 (DATA1 12 却纸 (PE4 数据位2 (DATA2 13 选择 (SLCT5 数据位3 (DATA3 14 自动换行 (AUTOFEED低电平6 数据位4 (DATA4 15 错误观点(ERROR低电平7 数据位5 (DATA5 16 初始化成(INIT低电平8 数据位6 (DATA6 17 选择输入 (SLCTIN低电平9 数据位7 (DATA7 18-25 地线路(GND2.串行口的典型代表是RS-232C及其兼容插口,有9针和25针两类。

(完整word版)网线水晶头RJ45接口定义(精)

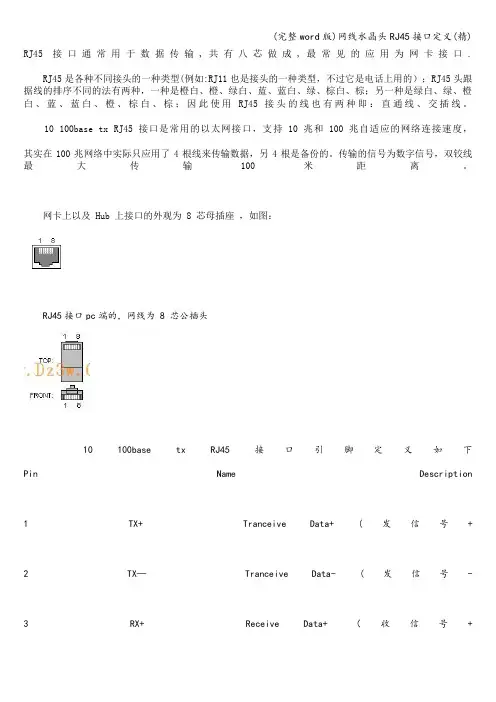

(完整word版)网线水晶头RJ45接口定义(精)

RJ45接口通常用于数据传输,共有八芯做成,最常见的应用为网卡接口.RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的。

传输的信号为数字信号,双铰线最大传输100米距离。

网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:RJ45接口pc端的,网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+ 2TX—Tranceive Data- (发信号- 3RX+Receive Data+ (收信号+4n/c Not connected (空脚5n/c Not connected (空脚6RX—Receive Data—(收信号—7n/c Not connected (空脚8 n/c Not connected (空脚1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示:图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表:RJ45管脚号CRMBUS定义定义描述1NC未定义,预留2NC未定义,预留3AC-系统交流电源AC—输入端4AC- 系统交流电源AC-输入端5AC+系统交流电源AC+输入端6AC+系统交流电源AC+输入端7L通讯口L端8H通讯口H端注意:∙ RJ45管脚4、5为交流12V电源输入端(采用双线供电模式:3、4号线为电源AC-,5、6号线为电源AC+).∙ RJ45管脚7、8为CRMBUS通讯信号线(7号线为信号L端,8号线为信号H端),请按要求接线,虽然7、8接反不会造成智能产品损坏,但会引起通讯故障,导致智能产品工作不正常。

RJ45接口定义-平行线及交叉线的基础知识详解

RJ45接口定义-平行线及交叉线的基础知识详解

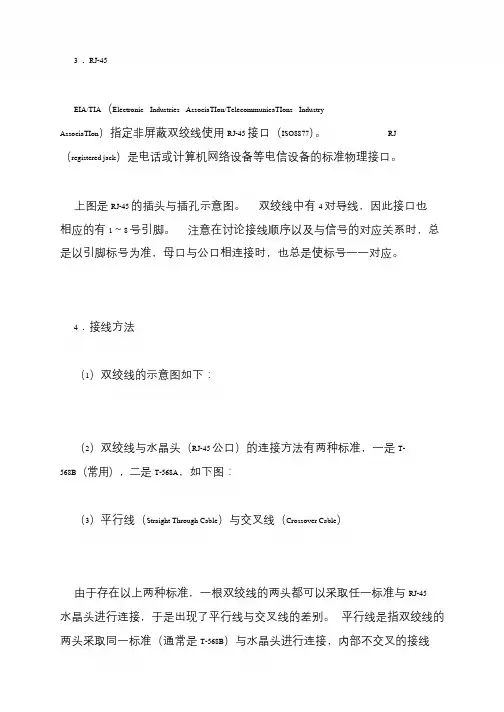

3.RJ-45
EIA/TIA(ElectronicIndustriesAssociaTIon/TelecommunicaTIonsIndustry
AssociaTIon)指定非屏蔽双绞线使用RJ-45接口(ISO8877)。RJ
(registered jack)是电话或计算机网络设备等电信设备的标准物理接口。
上图是RJ-45的插头与插孔示意图。双绞线中有4对导线,因此接口也
相应的有1~8号引脚。注意在讨论接线顺序以及与信号的对应关系时,总
是以引脚标号为准,母口与公口相连接时,也总是使标号一一对应。
4.接线方法
(1)双绞线的示意图如下:
(2)双绞线与水晶头(RJ-45公口)的连接方法有两种标准,一是T-
568B(常用),二是T-568A,如下图:
(3)平行线(Straight Through Cable)与交叉线(Crossover Cable)
由于存在以上两种标准,一根双绞线的两头都可以采取任一标准与RJ。平行线是指双绞线的
两头采取同一标准(通常是T-568B)与水晶头进行连接,内部不交叉的接线
方法。交叉线则是指双绞线的两头采取不同标准(一端采用T-568B,另一
端采用T-568A)与水晶头进行连接,4对线在内部都要交叉(包括不使用的
蓝对和棕对),如下表:
平行线与交叉线用于不同场合和不同通信设备的互连,关键是要通过双绞
线将互连的两个设备的Transmit+与Receive+连通,Transmit-与Receive-连
通,这样两个设备才能正常地进行网络通信。一般而言,平行线用于连接到
Hub或Switch,交叉线则用于对等的两个通信设备的直连,这是因为对等的
通信设备的接口定义通常采用同一标准,一个简单的例子是,假设计算机以

rj45母座脚位定义

rj45母座脚位定义

rj45母座脚位定义RJ45母座脚位定义RJ45是一种常用的网线接口,广泛应用于计算机网络和通信领域。

它的母座脚位定义了各个接点的功能,下面将对RJ45母座脚位定义进行详细介绍。

1. Pin1:TD+(发送数据正极)Pin1是RJ45母座的第一个脚位,用于发送数据的正极。

在网络通信中,发送端将数据信号发送到Pin1脚位,通过网线传输到接收端。

2. Pin2:TD-(发送数据负极)Pin2是RJ45母座的第二个脚位,用于发送数据的负极。

它与Pin1相对应,共同组成一个数据传输回路。

3. Pin3:RD+(接收数据正极)Pin3是RJ45母座的第三个脚位,用于接收数据的正极。

在网络通信中,接收端将数据信号通过网线传输到Pin3脚位,然后解析处理。

4. Pin4:未使用Pin4是RJ45母座的第四个脚位,目前尚未定义具体的功能,一般不被使用。

5. Pin5:未使用Pin5是RJ45母座的第五个脚位,同样尚未定义具体的功能,一般不被使用。

6. Pin6:RD-(接收数据负极)Pin6是RJ45母座的第六个脚位,用于接收数据的负极。

它与Pin3相对应,共同组成一个数据传输回路。

7. Pin7:未使用Pin7是RJ45母座的第七个脚位,同样尚未定义具体的功能,一般不被使用。

8. Pin8:未使用Pin8是RJ45母座的第八个脚位,同样尚未定义具体的功能,一般不被使用。

RJ45母座脚位定义的规范标准使得各个网线接口之间可以正常地传输数据。

在实际应用中,我们需要根据具体的需求和接入设备的要求来正确连接RJ45网线。

RJ45接口还有两个重要的指示灯,用于显示网络连接的状态:1. Link/Act指示灯:用于指示网络连接是否正常。

当网络连接正常时,该灯会常亮或闪烁。

2. Speed指示灯:用于指示网络传输速度。

根据不同的网络速率,该灯会显示不同的颜色或闪烁频率。

在使用RJ45接口时,我们需要注意以下几点:1. 确保网线插头与RJ45母座对准,轻轻插入,避免使用过大的力气,以免损坏接口。

RJ45接口定义

RJ45接口定义

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,网卡上以及Hub 上接口的外观为8 芯母插座,如图:RJ45接口pc端的,网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1TX+Tranceive Data+ (发信号+)2TX-Tranceive Data- (发信号-)3RX+Receive Data+ (收信号+)4n/cNot connected (空脚)5n/cNot connected (空脚)6RX-Receive Data- (收信号-)7n/cNot connected (空脚)8n/cNot connected (空脚)RJ45型网线插头RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作T568A 线序(图1)和T568B 线序(图2)。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、...、第8 脚。

图1:RJ45 型网线插头的T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同,一端按T568A 线序接(图1),另一端按T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的,适用的连接场合有:1. 电脑←-→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←-→集线器;3. 交换机←-→交换机。

RJ45接口引脚定义

RJ45接口引脚定义

RJ45接口通常用于数据传输,共有八芯做成,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离.网卡上以及Hub 上接口的外观为8 芯母插座,如图:RJ45接口pc端的,网线为8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+)2TX-Tranceive Data- (发信号-)3RX+Receive Data+ (收信号+)4n/c Not connected (空脚)5n/c Not connected (空脚)6RX-Receive Data- (收信号-)7n/c Not connected (空脚)8n/c Not connected (空脚)RS232串行接口引脚定义图计算机侧为25针公插:设备侧为25针母插:引脚定义Pin Name ITU-T Dir Description1GND101Shield Ground2TXD103Transmit Data3RXD104Receive Data4RTS105Request to Send5CTS106Clear to Send6DSR107Data Set Ready7GND102System Ground8CD109Carrier Detect9--RESERVED10--RESERVED11STF126Select Transmit Channel12S.CD?Secondary Carrier Detect13S.CTS?Secondary Clear to Send14S.TXD?Secondary Transmit Data15TCK114Transmission Signal Element Timing 16S.RXD?Secondary Receive Data17RCK115Receiver Signal Element Timing18LL141Local Loop Control19S.RTS?Secondary Request to Send20DTR108Data Terminal Ready21RL140Remote Loop Control22RI125Ring Indicator23DSR111Data Signal Rate Selector24XCK113Transmit Signal Element Timing25TI142Test Indicatorrj45接口定义/rj45针脚定义/rj45引脚定义10 100base tx rj45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,网卡上以及 Hub 上接口的外观为 8 芯母插座 (RJ45):rg45接口pc端的,网线为 8 芯公插头:rg45接口外观图,,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离,10 100base tx rj45接口引脚定义Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)。

网线水晶头RJ45接口定义(精)

网线水晶头RJ45接口定义(精)

RJ45接口通常用于数据传输,共有八芯做成,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:RJ45接口pc端的,网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+ 2TX-Tranceive Data- (发信号-3RX+Receive Data+ (收信号+4n/c Not connected (空脚5n/c Not connected (空脚6RX-Receive Data- (收信号- 7n/c Not connected (空脚8 n/c Not connected (空脚1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示:图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表:注意:∙ RJ45管脚4、5为交流12V电源输入端(采用双线供电模式:3、4号线为电源AC-,5、6号线为电源AC+)。

∙ RJ45管脚7、8为CRMBUS通讯信号线(7号线为信号L端,8号线为信号H端),请按要求接线,虽然7、8接反不会造成智能产品损坏,但会引起通讯故障,导致智能产品工作不正常。

返回2、CRMBUS系统RJ11传感器接口定义CRMBUS智能开关传感器接口使用RJ11插座和6P4C的水晶头,如下图所示:图2、RJ11插座与6P4C水晶头示意图RJ11管脚定义如下表所示:注意:∙科力屋智能开关设计外供电源输出电压为直流DC12V±20%,输出功率≤1W。

RJ45网线水晶头的针脚定义

RJ45网线水晶头的针脚定义

RJ45网线水晶头的针脚定义RJ45网线水晶头的针脚定义RJ-45连接器包括一个插头和一个插孔(或插座)。

插孔安装在机器上,而插头和连接导线(现在最常用的就是采用无屏蔽双绞线的5类线)相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插头,将插头的末端面对眼睛,而且针脚的接触点插头的在下方,那么最左边是①,最右边是⑧针脚1 发送针脚2 发送针脚3接收针脚4不使用针脚5 不使用针脚6 接收针脚7 不使用针脚8不使用即1、2、3、6起作用。

水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序:(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰(NEXT->Near-end-crosstalk)所以应按照国际标准打线。

局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。

其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。

从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。

在EIA/TIA-568A 标准中,将双绞线按电气特性区分有:三类、四类、五类线。

网络中最常用的是三类线和五类线,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-T的标准。

RJ45接口引脚定义(精)

RJ45接口引脚定义(精)

RJ45接口通常用于数据传输,共有八芯做成,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:RJ45接口pc端的,网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+ 2TX-Tranceive Data- (发信号- 3RX+Receive Data+ (收信号+ 4n/c Not connected (空脚5n/c Not connected (空脚6RX-Receive Data- (收信号-7n/c Not connected (空脚8 n/c Not connected (空脚RS232串行接口引脚定义图计算机侧为25针公插:设备侧为25针母插:引脚定义Pin Name ITU-T Dir Description1GND101Shield Ground2TXD103Transmit Data3RXD104Receive Data4RTS105Request to Send5CTS106Clear to Send6DSR107Data Set Ready7GND102System Ground8CD109Carrier Detect9--RESERVED10--RESERVED11STF126Select Transmit Channel12S.CD?Secondary Carrier Detect13S.CTS?Secondary Clear to Send14S.TXD?Secondary Transmit Data15TCK114Transmission Signal Element Timing 16S.RXD?Secondary Receive Data17RCK115Receiver Signal Element Timing18LL141Local Loop Control19S.RTS?Secondary Request to Send20DTR108Data Terminal Ready21RL140Remote Loop Control22RI125Ring Indicator23DSR111Data Signal Rate Selector24XCK113Transmit Signal Element Timing25TI142Test Indicatorrj45接口定义/rj45针脚定义/rj45引脚定义10 100base tx rj45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,网卡上以及 Hub 上接口的外观为 8 芯母插座 (RJ45:rg45接口pc端的,网线为 8 芯公插头:rg45接口外观图,,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离,10 100base tx rj45接口引脚定义Pin Name Description1 TX+ Tranceive Data+ (发信号+2 TX- Tranceive Data- (发信号-3 RX+ Receive Data+ (收信号+4 n/c Not connected (空脚5 n/c Not connected (空脚6 RX- Receive Data- (收信号-7 n/c Not connected (空脚8 n/c Not connected (空脚。

各种接口针脚定义-RJ45接、 RJ48接口、串口、并口接口

各种接口针脚定义-RJ45接、 RJ48接口、串口、并口接口

各种接口针脚定义-RJ45接、RJ48接口、串口、并口接口RJ45接口信号定义,以及网线连接头信号安排以太网10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注:RJ45接口采用差分传输方式,tx+、tx-是一对双绞线,拧在一起可以减少干扰。

RJ48接口信号定义RJ48是用于T1/E1等串行线路的接口。

和以太网的RJ45是一样的。

对于接不同的传输,信号定义不一样。

RJ48口呈“凸” 这个形状,线序从左往右为87654321.例如CT1/PRI-CSU (RJ-48C)信号定义如下RJ-48C Pin Description1 Receive Ring2 Receive Tip4 Ring5 Tip对于T1/E1 Trunk and Digital Voice Port (RJ-4Pin1 Signal1 RX + (input)2 RX - (input)3 —4 TX + (output)5 TX - (output)6 —7 —8 —串口、并口接口定义并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位。

网线水晶头RJ45接口定义

网线水晶头RJ45接口定义

RJ45接口通常用于数据传输,共有八芯做成,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,其实在100兆网络中实际只应用了4根线来传输数据,另4根是备份的.传输的信号为数字信号,双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:RJ45接口pc端的,网线为8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示:图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表:RJ45管脚号CRMBUS定义定义描述1NC未定义,预留2NC未定义,预留3AC-系统交流电源AC-输入端4AC- 系统交流电源AC-输入端5AC+系统交流电源AC+输入端6AC+系统交流电源AC+输入端7L通讯口L端8H通讯口H端注意:•RJ45管脚4、5为交流12V电源输入端(采用双线供电模式:3、4号线为电源AC-,5、6号线为电源AC+)。

RJ45接口定义

RJ45接口定义

RJ45型网卡接口RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作T568A 线序(图1)和T568B 线序(图2)。

000000RJ45 型网线插头引脚号的识别方法是:手拿插头,有8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

000000图1:RJ45 型网线插头的 T568A 线序接法示意图0000000000000T568A000000T568A 线序的适用范围000000这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按T568A 线序接(图1),另一端按T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的,适用的连接场合有:00000001. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;00000002. 集线器←—→集线器;00000003. 交换机←—→交换机。

0000000如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:000000插头脚号网线颜色00000001 ————绿白0000002 ————绿0000003 ————橙白0000004 ————蓝0000005 ————蓝白0000006 ————橙0000007 ————棕白0000008 ————棕000000图2:RJ45 型网线插头的 T568B 线序接法示意图0000000000000T568B000000T568B 线序的适用范围000000一、直连线互连00000000网线的两端均按 T568B 接00000001. 电脑←—→ADSL 猫00000002. ADSL猫←—→ADSL 路由器的WAN 口00000003. 电脑←—→ADSL 路由器的LAN 口00000004. 电脑←—→集线器或交换机000000二、交叉互连0000000网线的一端按 T568B 接,另一端按 T568A 接00000001. 电脑←—→电脑,即对等网连接00000002. 集线器←—→集线器0000003. 交换机←—→交换机000000如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:000000插头脚号网线颜色00000001 ————橙白0000002 ————橙0000003 ————绿白0000004 ————蓝0000005 ————蓝白0000006 ————绿0000007 ————棕白000000。

RJ45接口定义之欧阳科创编

RJ45接口定义之欧阳科创编

10 100base tx RJ45接口是常用的以太网接口,支持10RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1:RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的,适用的连接场合有:1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←—→集线器;3. 交换机←—→交换机。

如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2:RJ45 型网线插头的 T568B 线序接法示意图T568BT568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接,另一端按 T568A 接1. 电脑←—→电脑,即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕。
