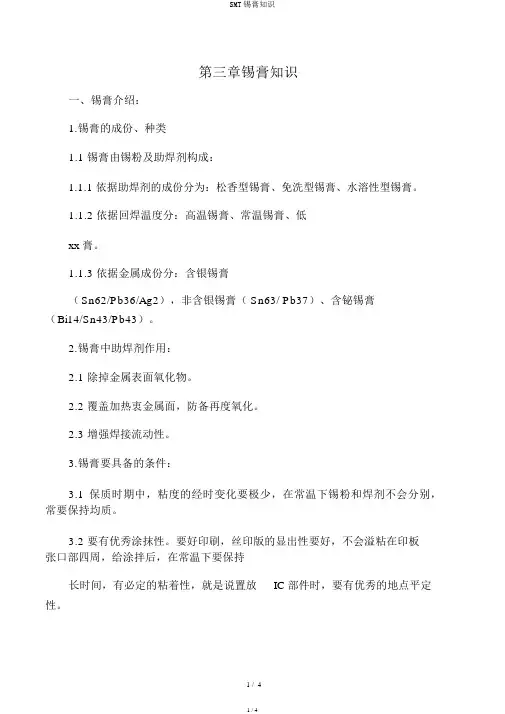

第三章锡膏知识一、锡膏介绍：1.锡膏的成份、种类1.1 锡膏由锡粉及助焊剂构成：1.1.1 依据助焊剂的成份分为：松香型锡膏、免洗型锡膏、水溶性型锡膏。
1.1.2 依据回焊温度分：高温锡膏、常温锡膏、低xx膏。
1.1.3 依据金属成份分：含银锡膏（Sn62/Pb36/Ag2），非含银锡膏（ Sn63/ Pb37）、含铋锡膏（B i14/Sn43/Pb43）。
2.锡膏中助焊剂作用：2.1 除掉金属表面氧化物。
2.2 覆盖加热衷金属面，防备再度氧化。
2.3 增强焊接流动性。
3.锡膏要具备的条件：3.1 保质时期中，粘度的经时变化要极少，在常温下锡粉和焊剂不会分别，常要保持均质。
3.2 要有优秀涂抹性。
要好印刷，丝印版的显出性要好，不会溢粘在印板张口部四周，给涂拌后，在常温下要保持长时间，有必定的粘着性，就是说置放IC部件时，要有优秀的地点平定性。
3.3 给加热后对 IC部件和回路导体要有优秀焊接性，并要有优秀的凝聚性，不产生过于滑散现象。
3.4 焊剂的耐蚀性，空气绝缘性，要有优秀的标准规格，并没有毒性。
3.5 焊剂的残渣要有优秀的溶解性及洗净性。
3.6 锡粉和焊剂不分别。
4.锡膏查验项目，要求：4.1 锡粉颗粒大小及xx。
4.2 锡膏的粘度和稠性。
4.3 印刷浸透性。
4.4 气味及毒性。
4.5 裸露在空气中时间与焊接性。
4.6 焊接性及焊点亮度。
4.7 铜镜测试。
4.8 锡珠现象。
4.9 表面绝缘值及助焊剂残留物。
5.锡膏保留、使用及环境要求锡膏是一种比较敏感性的焊接资料、污染、氧化、吸潮都会使其产生不一样程度变质。
5.1 锡膏寄存：5.1.1 要求温度 5℃~10℃相对温度低于 50%。
5.1.2 保留期为 6 个月，采纳先进先用原则。
5.2 使用及环境要求：5.2.1 从冰箱里取出的锡膏起码解冻3~4 小时方可使用。
5.2.2 使用前对罐风锡膏顺同一方向分搅拌，机器搅拌为 4~5 分钟。
5.2.3 已开盖的锡膏原则上赶快用完，工作结速将钢模、用过锡膏装入空罐子内，下次优先使用。
