减650转速的减速器及参数对照表

减650转速的减速器及参数对照表摘要：一、引言二、减650转速的减速器简介1.工作原理2.产品特点三、参数对照表详解1.减速比2.扭矩3.输出转速4.输入功率四、应用领域五、选购与使用注意事项六、结语正文：一、引言在机械设备中，减速器是一种非常重要的传动装置，能够将高速运转的电机或其他动力装置的转速降低，以满足某些设备对低速运转的需求。

本文将为您介绍一款减650转速的减速器及其参数对照表，帮助您更好地了解并应用这款产品。

二、减650转速的减速器简介1.工作原理减650转速的减速器采用行星齿轮传动原理，将输入端的高速旋转通过减速器内部的行星齿轮组传递至输出端，实现转速的降低。

在减速器内部，行星齿轮组由一个中心齿轮、一个太阳齿轮和多个行星齿轮组成。

中心齿轮与太阳齿轮固定，行星齿轮则通过轴承与太阳齿轮相连，可以在一定范围内自由旋转。

2.产品特点（1）高减速比：这款减速器的减速比高达650，能够满足大部分低速传动需求。

（2）高扭矩：减速器具有较大的扭矩输出，可以驱动较大负载的设备。

（3）稳定性能：采用优质钢材制造，具有良好的抗磨损性能，运行稳定可靠。

（4）易于安装：减速器接口标准，方便与各类电机、动力装置连接。

三、参数对照表详解1.减速比：减速器减速比为650，可根据实际需求定制其他减速比。

2.扭矩：减速器输出扭矩范围广泛，可根据负载需求选择合适的扭矩值。

3.输出转速：根据减速比和输入转速，可计算出输出转速。

例如，输入转速为1000r/min，减速比为650，则输出转速为1000/650=1.53r/min。

4.输入功率：减速器输入功率与电机功率相匹配，可根据实际应用场景选择合适功率的电机。

四、应用领域减650转速的减速器广泛应用于各类机械设备，如输送带、搅拌机、雕刻机、风力发电机等，满足低速、高扭矩的传动需求。

五、选购与使用注意事项1.选购时，应根据实际应用场景选择合适的减速比、扭矩和功率。

2.使用前，请确保减速器与电机、负载设备的接口匹配，安装牢固。

减速器特性

第一章减速器概述1.1减速器的主要型式及其特性减速器足一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮一蜗杆传动所组成的独立部件，常用在动力机．与’I：作机之问作为减速的传动装置；在少数场合‘卜．也用作增速的传动装嚣，这时就称为增速器。

减速器由jJ：结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。

减速器类型很多，按传动级数主要分为：单级、二级、多级；按传动件类型又可分为：齿轮、蜗杆、齿轮．蜗杆、蜗杆．齿轮等。

以下对几种减速器进行对比：1)圆柱齿轮减速器■传动比在8以下时，可采用单级圆柱齿轮减速器。

大于8时，最好选用j：级(i=8-40) 和二级以上(》40)的减速器。

单级减速器的传动比如果过大，则其外廓尺寸将很大。

二级和二级以上圆柱齿轮减速器的传动布置形式有展丌式、分流式和同轴式等数种。

展开式最简单，但由于齿轮曲侧的轴承不足对称布置，冈而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。

为此，在设计这种减速器时应注意：1）轴的刚度宜取人些；2）转矩戍从离齿轮远的轴端输入，以减轻载荷沿齿宽分布的不均匀；3）采用斜齿轮布黄，而且受载大酌低速级又正好位．．J：wj轴承中问，所以载荷沿齿宽的分布情况显然比展开好。

这种减速器的高速级齿轮常采川斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。

为了使左右两对斜齿轮能自动调整以便传递相等的载荷，其中较轻的龆轮轴在轴向麻能作小量游动。

例轴式减速器输入轴和输出轴位jJ二同一轴线上，故箱体长度较短。

但这种减速器的轴向尺寸较大。

圆柱齿轮减速器在所有减速器中心用最J“。

它传递功率的范围可从很小至40 000kW，吲周速度也可从很低至60m/s - 70m/s，共至高达150m／s。

传动功率很人的减速器最好采川双驱动式或中心驱动式。

这两种斫j置力‘式可由两对齿轮副分扪载荷，有利于改善受力状况和降低传动J弋寸。

设计双驱动式或中心驱动式齿轮传动时，应设法采取自动平衡装置使各对齿轮副的载荷能得到均匀分配，例如采用滑动轴承和弹性支承。

减速器工作原理

减速器工作原理减速器是一种常见的机械传动装置，它的主要作用是降低旋转运动的速度并增加输出扭矩。

在工业生产和机械设备中广泛应用，例如汽车、机床、风力发机电等。

减速器由输入轴、输出轴和一系列齿轮组成。

它的工作原理基于齿轮的啮合，通过不同齿轮的组合来实现速度的降低和扭矩的增加。

普通来说，减速器由两个或者多个齿轮组成。

其中，输入轴上的齿轮称为驱动齿轮，输出轴上的齿轮称为从动齿轮。

驱动齿轮通过齿轮啮合传递动力，从动齿轮则负责输出动力。

在减速器中，齿轮的大小和齿数决定了输出速度和扭矩的大小。

普通来说，驱动齿轮的齿数较大，从动齿轮的齿数较小，这样可以实现速度的降低和扭矩的增加。

减速器中的齿轮普通为直齿轮，其齿面为直线。

齿轮的啮合通过齿面的啮合来传递动力。

当驱动齿轮转动时，齿轮的齿面会相互啮合，从而实现动力的传递。

减速器还可以通过改变齿轮的组合方式来实现不同的速度和扭矩输出。

常见的减速器类型有行星减速器、斜齿轮减速器、蜗轮蜗杆减速器等。

行星减速器是一种常见的减速器类型，它由一个太阳齿轮、多个行星齿轮和一个内齿圈组成。

太阳齿轮作为输入轴，行星齿轮环绕太阳齿轮旋转，并与内齿圈啮合。

通过改变行星齿轮的数量和大小，可以实现不同的速度和扭矩输出。

斜齿轮减速器是一种常用的减速器类型，它由一对斜齿轮组成。

斜齿轮的齿轮面呈斜面，通过斜齿轮的啮合来实现速度的降低和扭矩的增加。

蜗轮蜗杆减速器是一种常见的减速器类型，它由一个蜗轮和一个蜗杆组成。

蜗轮是一种齿轮，其齿轮面呈螺旋状，与蜗杆啮合。

通过蜗轮蜗杆的啮合，可以实现大幅度的速度降低和扭矩增加。

减速器的工作原理可以总结为：通过齿轮的啮合来实现速度的降低和扭矩的增加。

不同类型的减速器通过改变齿轮的组合方式和齿轮的形状来实现不同的速度和扭矩输出。

减速器的应用非常广泛，例如在汽车中，减速器可以将发动机的高速旋转转换为车轮的低速高扭矩输出，实现车辆的驱动。

在机床中，减速器可以将机电的高速旋转转换为刀具的低速高扭矩运动，实现加工工件。

减速器主要类型、特点

减速器主要类型、特点类型简图及特点一级圆柱齿轮减速器传动比一般小于5，可用直齿、斜齿或人字齿，传递功率可达数万千瓦、效率较高、工艺简单，精度易于保证，一般工厂均能制造，应用广泛。

轴线可作水平布置、上下布置或铅垂布置。

二级圆柱齿轮减速器传动比一般为8～40，用斜齿、直齿或人字齿。

结构简单，应用广泛。

展开式由于齿轮相对于轴承为不对称布置，因而载荷沿齿向分布不均，要求轴有较大刚度；分流式齿轮相对于轴承对称布置，常用于较大功率、变载荷场合；同轴式减速器长度方向尺寸较小，但轴向尺寸较大，中间轴较长，刚度较差，两级大齿轮直径接近，有利于浸油润滑。

轴线可多为水平。

一级圆锥齿轮减速器传动比一般小于3，可用直齿、斜齿或螺旋齿。

二级圆锥｜齿轮减速器锥齿轮应布置在高速级，使其直径不致过大，便于加工。

一级蜗杆减速器结构简单、尺寸紧凑，但效率较低，适用于载荷较小，间歇工作的场合。

蜗杆圆周速度n≤4～5m/s时用下置蜗杆，n＞4～5m/s时用上置式。

采用立轴布置时密封要求高。

齿轮｜蜗杆减速器传动比一般为60～90。

齿轮传动在高速级时结构比较紧凑，蜗杆传动在高速级时则传动效率较高。

NGW型行星齿轮减速器一级传动比一般为3～9，二级为10～60。

通常固定内齿轮，也可以固定太阳轮或转臂。

体积小、重量轻，但制造精度要求高，结构复杂。

起重吊耳和吊钩箱盖上的起吊结构箱体上的起吊结构箱盖上的起吊结构吊耳吊环C3=(4～5)δ1，C4=(1.3～1.5)C3，b=(1.8～2.5)δ1，R=C4，r≈0.2C3，r≈0.25C3；δ1——箱盖壁厚d=b≈(1.8～2.5)δ1 R≈(1～1.2)δe≈(0.8～1)δ起重吊耳和吊钩箱盖上的起吊结构箱体上的起吊结构凸台及凸缘的结构尺寸（叁见减速器箱体主要结构尺寸插图）R0max 5 8 10r max 3 5 8减速器箱体主要结构尺寸齿轮减速箱体结构图蜗杆减速箱立体图名称符号减速器形式及尺寸关系齿轮减速器圆锥齿轮减速器蜗杆减速器箱座壁厚δ一级0.025a+1≥80.025(d1m+d2m)+1≥8或0.01(d1+d2)+1≥8其中d1、d2为小、大圆锥齿轮的大端直径；d1m、d2m为小、大圆锥齿轮的平均直径0.04a+3≥8 二级0.025a+3≥8三级0.025a+5≥8箱盖壁厚δ1一级0.02a+1≥80.01(d1m+d2m)+1≥8或0.085(d1+d2)+1≥8蜗杆在上：≈δ蜗杆在下：=0.85δ≥8 二级0.02a+3≥8三级0.02a+5≥8箱盖凸缘厚b1 1.5δ1箱座凸缘厚b 1.5δ箱座底凸缘厚b2 2.5δ地脚螺钉直径df0.036a+12 0.018(d1m+d2m)+1≥12 0.036a+12地脚螺钉数目na≤250时，n=4a＞250～500，n=6a＞500时，n=8n= 4轴承旁联接螺栓直径d10.75d f盖与座联接螺栓直径d2(0.5～0.6)d f联接螺栓d2的间距l150～200轴承端盖螺钉直径d3(0.4～0.5)d f检查孔盖螺钉直径d4(0.3～0.4)d f 定位销直径d(0.7～0.8)d2d f、d1、d2至C1见表“凸台及凸缘的结构尺寸”注：多级传动时，a取低速中心距。

减速器的构造及工作原理说明书

减速器的构造及工作原理说明书减速器是一种机械传动装置，其主要作用是将高速运转的动力转化为低速大扭矩的输出。

通过输入轴上的少齿轮与输出轴上的大齿轮啮合，实现减速效果。

传动比取决于齿轮大小的齿数之比。

减速机的种类繁多，根据传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；根据传动级数可分为单级和多级减速器；根据齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；根据传动的布置形式可分为展开式、分流式和同轴式减速器。

减速器的构造主要由传动零件、轴、轴承、箱体及其附件组成。

其中，小齿轮与高速轴采用齿轮轴结构，大齿轮则装配在低速轴上，利用平键作周向固定。

轴承采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，设有档油环。

为防止润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

箱体是减速器的基座，应具有足够的强度和刚度。

通常采用灰铸铁铸造，对于重型减速器也可采用铸钢箱体。

在单件生产的减速器中，为了简化工艺、降低成本，可采用钢板焊接箱体。

综上所述，减速器是一种相对精密的机械，通过机械传动装置来降低电机转速，增加转矩。

减速器的种类繁多，构造也各异，其核心部分是传动零件，包括齿轮和蜗杆等。

箱体作为减速器的基座，应具有足够的强度和刚度。

箱体采用灰铸铁铸造，为方便轴系部件的安装和拆卸，制成沿轴心线水平剖分式。

上箱盖和下箱座用普通螺栓联接成一整体。

轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台应具有足够的承托面，以便放置联接螺栓，并保证旋紧螺栓时需要的扳手空间。

为了保证箱体具有足够的刚度，在轴承座附近加有加强肋。

为了保证减速器安置在基座上的稳定性，箱体底座一般不采用完整的平面，而是采用两块矩形加工基面。

为了保证减速器的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到减速器的附件。

其中观察孔、通气器、轴承盖和密封装置、轴承挡油环和定位销都是必要的。

减速器工作原理及各部分结构示意图

减速器的作用，工作原理及主要结构1.减速器的作用及工作原理减速器是一种装在原动机与工作机之间用以降低转速，增加扭矩的装置，在生产中使用十分广泛，常见的有齿轮减速器，蜗轮蜗杆减速器等，本次测绘的部件为一级圆柱齿轮减速器。

齿轮减速器的工作原理：减速器一种把较高的转速转变为较低转速的专门装置。

由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起，而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数，根据齿数比与转数比成反比，当动力源（如电机）或其他传动机构的高速运动，通过输入齿轮轴传到输出轴后，输出轴便得到了低于输入轴的低速运动，从而达到减速的目的。

2.减速器的主要结构① 减速传动装置主要零件构成输入齿轮轴，轴承，大齿轮，键，输出轴等装配关系图说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。

② 定位连接装置主要零螺栓连接件，垫圈，螺母，销钉件构成装配关系图说明为了使减速器的箱体，箱盖能重复拆装，并保证安装精度，本减速器在箱体、箱盖间采用锥销定位和螺栓连接的方式。

③ 润滑装置主要零件构成箱体，箱盖，齿轮，轴承说明本减速器需要润滑的部位有齿轮轮齿和轴承。

齿轮轮齿的润滑方式为大齿轮携带润滑油作自润滑；轴承润滑方式为大齿轮甩出的油，通过箱盖内壁流入箱体上方的油槽内，再以油槽流入轴承进行润滑。

④ 密封装置主要零件构成透盖，闷盖装配关系图说明为了防止润滑油泄漏，减速器一般都没计密封装置，本减速器采用的嵌入式密封装置，由两个透盖和两个闷盖完成密封。

⑤ 轴向定位装置主要零件构成透盖，闷盖，输出轴，输入轴，调整垫圈，定位轴套装配关系图说明输入齿轮轴的轴向定位由两端闷盖和透盖完成，间隙由调整垫片完成。

输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成，间隙调整由调整垫圈套完成。

⑥ 观察装置主要零件构成观察孔盖，油标组件装配关系图说明观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。

观察孔主要用来观察齿轮的运转情况及润滑情况。

减速器的作用

减速器的作用减速器是一种常见的机械传动装置，主要用于调节和改变传动装置的转速，将高速旋转的动力源转变为低速大扭矩输出。

减速器的作用主要有以下几点：1. 减速：减速器可以将高速旋转的动力源（如电机、发动机等）的转速降低到所需的输出转速。

在生产和工程中，很多设备和机械都需要低速运行，而减速器可以满足这一要求。

通过减速器的作用，可以控制设备的运行速度，确保设备的安全和稳定工作。

2. 增大扭矩：减速器可以将动力源的高速、小扭矩输出转变为低速、大扭矩输出。

通过减速器的作用，可以增加设备所需的扭矩，满足设备对大扭矩的需求，提高设备的运行效率。

例如在起重机械和重型机械工作中，通常需要高扭矩输出来提供足够的推力和动力。

3. 平衡负载：减速器可以平衡动力源与传动装置之间的负载差异。

在一些设备中，负载分配不均匀，会导致传动装置的工作不平衡、磨损严重等问题。

通过减速器的作用，可以平衡负载，保证传动装置的平稳运行，延长设备的使用寿命。

4. 传递运动和力量：减速器可以将动力源的旋转运动和力量传递到设备的各个部位。

通过减速器的作用，可以将动力源的转轴方向转变为设备所需的转轴方向，实现设备的正常运行。

减速器可以根据传动装置的需要，选择不同的齿轮组合，并通过齿轮之间的啮合来传递运动和力量。

5. 保护设备：减速器可以起到一定程度的保护设备的作用。

它可以减少设备的磨损、工作负荷和冲击力，提高设备的可靠性和稳定性。

减速器还可以通过控制传动装置的转速和扭矩，防止设备因过载而损坏，延长设备的使用寿命。

总结起来，减速器的作用主要包括减速、增大扭矩、平衡负载、传递运动和力量、保护设备等方面。

减速器在各个领域中都有广泛的应用，如机械制造、工程建设、工业生产等，在提高工作效率和设备可靠性方面发挥着重要的作用。

减速器的分类

第十八章减速器和无级变速器
第一节减速器
• 减速器的功用：用来降低转速和增大转矩，以满足
工作要求。在某些场合也用来增速，称为增速装置。
第一节减速器
• 减速器的分类 1）按照传动类型分齿轮减速器、蜗杆减速器和行星齿轮减速器以及由它们互相组合起来的减速器。 2）按照齿轮的外形分圆柱齿轮减速器、圆锥齿轮减速器和它们组合起来的圆锥一圆柱齿轮减速器。
第一节减速器
摆线针轮减速器
第一节减速器
• 谐波齿轮减速器谐波齿轮传动是谐波齿轮行星传动的
简称。是一种少齿差行星传动。通常由刚性圆柱齿轮G、柔性圆柱齿轮R、波发生器H
和柔性轴承等零部件构成。
第一节减速器
• 谐波齿轮减速器构成
第一节减速器
• 谐波齿轮传动既可用做减速器，也可用做增速器。柔轮、刚轮、波发生器三者任何一个均可固定，其余二个一为主动，另一个为从动。
齿轮减速器蜗杆减速器蜗杆－齿轮减速器行星齿轮减速器摆线针轮减速器谐波齿轮减速器上述六种减速器已有标准系列产品，只有在选不到合适的产品时，才自行设计制造减速器。
第一节减速器
• 齿轮减速器应用广泛，结构简单，
精度容易保证。轮齿可做成直齿、斜
齿和人字齿。
展开式双级齿轮减速器
第一节减速器
• 蜗杆减速器结构紧凑，传动比大，工作平稳，
噪声小，但效率较低。
第一节减速器
• 蜗杆－齿轮减速器
有齿轮传动在高速级和蜗杆传动在高速级两种型式。前者结构紧凑，而后者传动效率高。
第一节减速器
• 行星齿轮减速器
行星齿轮传动有效利用了功率分流和输入、输出的同轴性以及合理地使用了内啮合，因而与普通定轴齿轮传动相比较，具有质量小、体积小、传动比大、承载能力大以及传动平稳和传动效率高等优点，常作为减速器、增速器、差速器和换向机构以及其它特殊用途，广泛应用于冶金、矿山、起重运输、建筑、航空、船舶、纺织、化工等机械领域。

减速器发展史

减速器发展史
减速器是一种机械传动装置，广泛应用于各种机械设备中，用于减速转速、增加扭矩。

随着工业技术的不断发展，减速器也经历了不断的演进和改进。

最初的减速器是简单的齿轮传动装置，用于减速旋转轴的速度。

在18世纪末，英国的约翰·索恩德斯（John Smeaton）设计出了一种新的减速器，使用了更高效的齿轮组合。

这种减速器被广泛用于水力发电站中，为旋转轴提供高扭矩。

到了19世纪初，欧洲的工业化进程推动了减速器技术的发展。

最早的减速器主要用于纺织机械和印刷机械中，常常采用皮带传动和齿轮传动的组合。

后来，随着汽车和机械工业的发展，减速器逐渐应用于各种设备中。

20世纪初，随着电机的出现，电动减速器逐渐成为主流。

电动减速器不仅可以实现精确的速度控制，还可以通过电子控制实现自动化生产。

20世纪50年代，液压减速器的出现进一步促进了减速器技术的发展。

到了21世纪，随着科技的不断进步，减速器的技术也在不断创新。

目前，减速器的应用范围已经涵盖了各个领域，如工业生产、交通运输、航空航天等。

同时，随着环保和能源节约的要求不断提高，研发更为高效、环保的减速器也成为了企业的发展方向。

总之，减速器的发展历程是工业技术发展的一个缩影。

随着科技的不断进步，减速器技术也将不断创新和完善，为各行业提供更加高
效、环保的机械传动方案。

减速器发展史

减速器发展史
减速器是一种机械传动装置，主要用于减速并传递动力。

随着社会的发展，减速器逐渐得到广泛应用，它已经成为了现代工业生产中不可或缺的一部分。

下面是减速器的发展史：
1、早期减速器：早期减速器主要是由简单的齿轮组成，它们被广泛应用于传动动力。

然而，这种减速器缺乏抗负载能力，只能用于低功率的传动装置。

2、摆线针轮减速器：摆线针轮减速器是20世纪初期出现的一种新型减速器，它采用了摆线针轮的结构，具有高精度、大扭矩、高效率等优点，成为了当时工业生产中的主要减速器。

3、行星齿轮减速器：行星齿轮减速器是20世纪30年代出现的一种新型减速器，它采用了行星齿轮结构，具有高扭矩、小体积、高精度等特点。

它的出现使得减速器的应用范围更加广泛。

4、液压传动减速器：液压传动减速器是20世纪50年代出现的一种新型减速器，它采用了液压传动原理，具有高扭矩、高精度、大功率等特点，广泛应用于机床、起重机械等领域。

5、电动机减速器：电动机减速器是20世纪60年代出现的一种新型减速器，它将电动机与减速器一体化，具有结构紧凑、可靠性高等特点，广泛应用于冶金、矿山、水泥等领域。

6、新型减速器：随着科技的发展，新型减速器层出不穷。

如：行星摆线减速器、磁力减速器、超声波减速器等，它们具有高效率、高精度、体积小等特点，将成为未来减速器发展的主流。

减速器使用说明书实习报告

实习报告：减速器使用说明书编写一、前言随着工业生产的不断发展，减速器作为一种重要的传动装置，在各种机械设备中得到了广泛应用。

本次实习的主要任务是编写一份减速器使用说明书，旨在提供给用户关于减速器的正确使用、维护和保养方法，以确保减速器的正常运行和延长使用寿命。

二、减速器简介减速器是一种用于降低电机转速和增加扭矩的传动装置，主要由输入轴、输出轴、齿轮、轴承、箱体等部件组成。

减速器的作用是在保持原有转速的情况下，提高输出扭矩，从而实现减速的目的。

三、使用说明1. 安装减速器时，应确保减速器与电机、负载之间的连接正确、紧固。

减速器输入轴与电机输出轴的连接应采用联轴器，输出轴与负载的连接应采用锥形套或联轴器。

2. 减速器在运行过程中，应保持润滑油的充足。

润滑油应选用符合减速器要求的牌号，定期更换，确保油质清洁。

更换润滑油时，应清除减速器内的旧油，并对减速器内部进行清洗。

3. 减速器运行过程中，应定期检查减速器各部件的工作状态。

如发现异常声音、温度过高、漏油等现象，应立即停机检查，排除故障。

4. 减速器在停机后，应等待减速器冷却后进行维护。

维护时，应仔细检查减速器各部件的磨损程度，如齿轮、轴承等。

若发现磨损严重，应及时更换相应部件。

5. 减速器在使用过程中，应避免超载运行。

减速器的额定输出扭矩应小于实际工作扭矩，以防止减速器过载损坏。

6. 减速器应放置在干燥、通风的环境中，避免受到雨雪、水浸泡。

同时，应避免减速器受到剧烈冲击和碰撞。

四、维护保养1. 定期检查减速器油位，确保油位在标尺规定的范围内。

若油位低于下限，应及时补充润滑油；若油位高于上限，应排除多余的油液。

2. 定期更换减速器润滑油。

一般情况下，每运行1000小时后，应更换一次润滑油。

更换润滑油时，应清除减速器内的旧油，并对减速器内部进行清洗。

3. 定期检查减速器各紧固件，确保紧固可靠。

如有松动，应及时紧固。

4. 定期检查减速器外观，如有损坏、漏油等情况，应及时修复或更换。

减速器的作用

减速器的作用
减速器是一种机械传动装置，主要用于降低旋转速度并增加转矩。

它通常由一对齿轮组成，较大齿轮称为主动轮，较小齿轮称为从动轮。

当主动轮旋转时，从动轮会以较低的速度旋转，但同时产生更大的力矩。

减速器具有许多重要的作用。

首先，它可以调整机械系统的旋转速度，以适应不同的工作需求。

在一些需要高速旋转的设备中，减速器可以减少旋转速度，使设备能够更加稳定地工作。

例如，在工业生产中常见的输送带系统中，减速器能够将电机产生的高速旋转转换为合适的速度，使得物品能够以适当的速度传输。

其次，减速器可以增加旋转力矩。

在一些需要较大力矩的工作场合，例如起重机械、机械臂等，减速器通过提供较小齿轮的转动，可以将电机的力矩放大，从而能够更好地完成重型物体的搬运。

此外，减速器还能分配和传递力量。

当一个电机需要驱动多个装置时，通过减速器将电机的能量平均分配到各个装置上，从而有效地传递力量，并实现多个装置协调运动。

总而言之，减速器在机械传动系统中扮演着重要的角色，可以调整旋转速度、增加转矩、分配和传递力量，使得机械设备能够更加高效地工作。

减速器的结构介绍

减速器是一种典型的机械基础部件，广泛应用于各个行业，如冶金、运输、化工、建筑、食品，甚至艺术舞台。
一般的减速器有斜齿轮减速器(包括平行轴斜齿轮减速器、蜗轮减速器、锥齿轮减速器等等)、行星齿轮减速器、摆线针轮减速器、蜗轮蜗杆减速器、行星摩擦式机械无级变速机等。
高职高专“十一五”规划教材
• 4.1 减速器的主要形式、特点及应用
2• 8
1• 0
6•
•
4
高职高专“十一五”规划教材
(7) 放油孔及放油螺塞为排放污油和便于清洗减速器箱体内部，在箱座油池的最低处设置放油孔，
油池底面做成斜面，向放油孔方向倾斜1°~5°，平时用放油螺塞将放油孔堵住，入油螺塞采用细牙螺纹。在放油螺塞头和箱体凸台端面间应加防漏用的封油垫，以保证良好的密封。放油螺塞的结构及尺寸见表4-9。
常见减速器的特点:
（1）齿轮减速器的特点是传动效率高、工作寿命长、维护简便，因此应用范围非常广泛。
（2）蜗轮蜗杆减速器的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。
（3）谐波减速器的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。输入转速不能太高。
表4-6通气器的结构和尺寸
•
d•
•
M•Βιβλιοθήκη 10×1•M
•
12×1.2
5
•
D
•
1 3
•
1 8
•
D
•
1
1
1
•
.
5
1
6

行星减速器减速比计算

行星减速器减速比计算摘要：一、行星减速器简介二、减速比计算方法1.定义计算方法2.齿轮系计算方法三、减速比应用案例四、注意事项正文：一、行星减速器简介行星减速器是一种具有高传动效率、高扭矩密度和高承载能力的减速器。

它广泛应用于各种工业领域，如航天、汽车、机器人等。

行星减速器的主要组成部分包括太阳轮、行星轮、内齿轮和行星架。

二、减速比计算方法1.定义计算方法减速比是指输入转速与输出转速之间的比值。

计算公式为：i = n1 / n2，其中n1为输入转速，n2为输出转速。

以示例：输入转速为1500r/min，输出转速为25r/min，那么其减速比为：i = 1500 / 25 = 60:1。

2.齿轮系计算方法对于多级齿轮减速器，需要将所有相啮合的一对齿轮组的从动轮齿数与主动轮齿数相除，然后将得到的结果相乘。

例如，行星轮系中太阳轮齿数为z1，行星轮齿数为z2，内齿轮齿数为z3，那么减速比为：i = z3 / z1 * z2 / z1。

三、减速比应用案例在实际应用中，根据不同的负载需求和传动要求，选择合适的减速比至关重要。

例如，在需要降低电机转速以提高扭矩的场合，可以选择较大的减速比；在需要提高电机转速以提高工作效率的场合，可以选择较小的减速比。

四、注意事项1.在选择行星减速器时，应根据实际应用场景和工作条件，合理选择减速比、扭矩和功率等参数。

2.注意行星减速器的安装方式，确保平稳、牢固地安装在所需位置。

3.定期检查和维护行星减速器，确保其正常运行。

在使用过程中，如发现异常噪音、高温或振动等情况，应及时停机检查并排除故障。

4.遵守安全操作规程，确保人员和设备安全。

总之，了解行星减速器的工作原理和减速比计算方法，能够帮助我们更好地选择和使用行星减速器，满足各种工业领域的传动需求。

常用减速器的类型、特点及应用情况

常用减速器的类型、特点及应用情况
减速器是工业生产过程中用于降低旋转速度或增加扭矩的机械传动设备。

它们被广泛
应用于各行各业中，包括航空、钢铁、石油化工、汽车、机械制造等行业。

常用减速器的
类型、特点及应用情况如下：
1. 齿轮减速器
齿轮减速器是最常见的减速器之一，它由齿轮组成，两个轮子之间通过齿来传递动力。

特点是能够在高转速下运行，承受较大负载，适用于长时间运转。

这种减速器的应用领域
非常广泛，如汽车、纺织、钢铁、船舶等行业。

行星减速器是一种高效、紧凑的减速器，也被称为行星齿轮减速器。

它由一个行星齿
轮系和一个太阳齿轮组成，通过一系列齿轮组装在外壳中。

它的优点是紧凑、高效、扭矩大、减速比稳定，常用于机床、自动化生产线、航空等领域。

锥齿轮减速器主要用于重载、低速应用，具有噪音小、安装方便等优点。

它由两个形
状不同的齿轮相互啮合，通过齿轮转动实现速度的减少和扭矩的增加。

这种减速器通常应
用于工程机械、起重机械、冶金、水泥等行业。

4. 液压传动减速器
液压传动减速器由液压马达和减速器组成。

其优点是自带润滑和密封，能够在高温和
污染环境下运行。

常用于工程起重机、塔式起重机等重型机械。

气动传动减速器通常由气缸和减速器组成，其优点是噪音小、重量轻、易于控制。

常
用于运输设备、自动生产线、智能制造等领域。

总之，不同类型的减速器在不同行业和领域中的应用都有显著的效果，而合适的选择
和使用能够提高工业机械、设备的可靠性和效率。

常用减速器的类型

常用减速器的类型
1、减速器摩擦式：摩擦式减速器是最常见的减速器，它使用机械摩擦原理，将高速电机、发动机转速降低到低速度，并使输出功率增加。

摩擦式减速器按传动原理和性能分为滑动式、滚珠传动式和拉推式三种。

2、惯性减速器：这是一种以弦条带摆缆被动支承实体的惯性减速器。

由于重力的作用，实体的重量调节了飞行的速度，使其能够减少。

比如当实体自重增加时，以合理的减速效果实现较低的运行速度。

3、蜗轮减速器：蜗轮减速器的原理是，在齿轮箱的内部安装一组形状相似的齿轮，令发动机的输出速度降低到所需速度。

蜗轮减速器实际上是一种传动系统，多用于机械设备和交通设备，可帮助实现减速齿轮的精准运行和控制输出转矩和功率调节。

4、齿轮箱式减速器：齿轮箱式减速器是一种由一组可减速的齿轮组成的减速器，可以用于驱动和提供合适的减速比和转矩与功率。

齿轮箱式减速器通常由几种类型的齿轮组合组成，比如蜗轮齿轮箱、圆形锥齿轮箱和桥式齿轮箱，每种类型都可以安装不同减速比的齿轮。

5、弹性元件减速器：弹性元件减速器是一种利用弹性元件作为可改变传动比以及减少发动机/电机的输出转速的减速器。

弹性元件减速器主要由压缩组件，储气罐，进排气阀等组成，该组件能够根据输入和输出转矩来控制输出转速，并能够在某个范围内改变传动比，以实现降低转速。

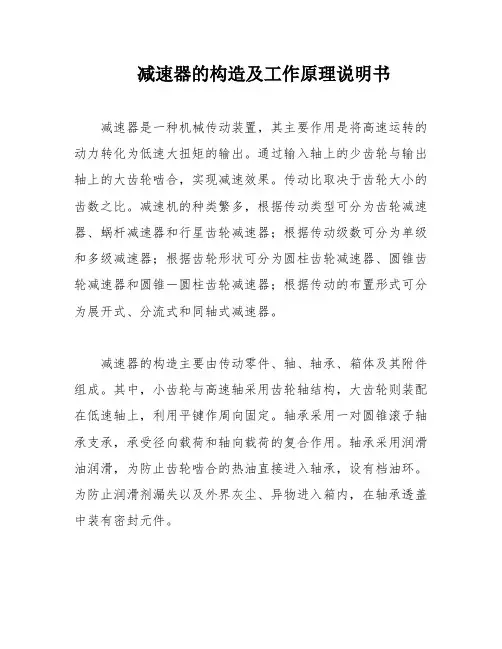

减速器的结构组成

减速器的结构组成
减速器也称为减速机,是一种具备减速、驱动功能的减速设备,组要驱动结构由齿轮箱、驱动电机组装而成的减速电机一体机,下面详细介绍一种微型减速器的结构组装部分。

减速器结构组成主要有:齿轮箱、驱动电机、驱动轴、输出轴
齿轮箱:齿轮组、驱动轴、箱体、垫圈组成;
齿轮级数:减速器有单级、双级、三级,但是有部分大减速比的可达到四级,级数越大减速驱动效率越低。

驱动电机:可采用直流有刷电机、直流无刷电机、步进电机、空心杯电机、马达、永磁电机;
驱动轴:烧结轴承、滚动轴承;
输出轴:金属输出轴、塑胶输出轴;
减速器广泛运用在石油化工、采矿冶炼、港口起重、能源电力、机械自动化、机器人、汽车驱动。

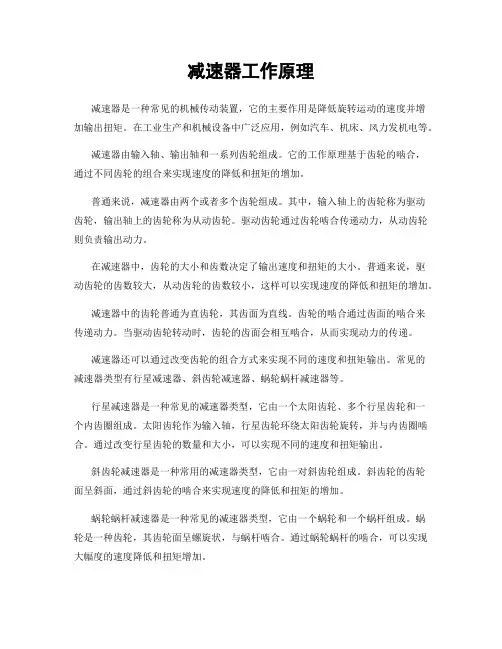

减速器工作原理

减速器工作原理标题：减速器工作原理引言概述：减速器是一种常见的机械传动装置，通过减小输入轴的转速来增加输出轴的扭矩。

它在各种机械设备中起着至关重要的作用。

本文将详细介绍减速器的工作原理。

一、减速器的基本构成1.1 齿轮组成：减速器通常由齿轮组成，包括输入齿轮和输出齿轮。

1.2 轴承：减速器中的轴承起到支撑和固定齿轮的作用。

1.3 外壳：减速器外部通常有一个外壳，用来保护内部零件并减少噪音。

二、减速器的工作原理2.1 齿轮传动：减速器通过齿轮传动来实现减速的功能，输入齿轮和输出齿轮之间的齿轮比决定了输出轴的转速和扭矩。

2.2 扭矩转换：减速器将输入轴的高速低扭矩转换为输出轴的低速高扭矩。

2.3 转动方向：减速器还可以改变输入轴和输出轴的旋转方向，实现正反转或者垂直传动。

三、减速器的应用领域3.1 工业机械：减速器广泛应用于各种工业机械设备中，如风力发电机组、输送带、机床等。

3.2 汽车行业：汽车中的变速箱就是一种减速器，可以调整车辆的速度和扭矩。

3.3 机器人领域：减速器在机器人领域也有着重要的应用，可以调整机器人的运动速度和力度。

四、减速器的维护保养4.1 润滑：减速器内部的齿轮需要定期润滑，以减少摩擦和磨损。

4.2 清洁：定期清洁减速器外壳和内部零件，防止灰尘和杂物进入影响正常工作。

4.3 定期检查：定期检查减速器的工作状态和零件磨损情况，及时更换损坏的零件。

五、减速器的发展趋势5.1 高效节能：未来减速器将更加注重节能和高效，提高传动效率。

5.2 智能化：随着科技的发展，减速器将朝着智能化方向发展，实现远程监控和自动化控制。

5.3 轻量化：未来减速器将更加注重轻量化设计，以适应各种机械设备的需求。

结语：减速器作为一种重要的机械传动装置，扮演着至关重要的角色。

了解减速器的工作原理可以帮助我们更好地维护和使用机械设备，同时也有助于我们了解机械传动的基本原理。

希望本文能够对读者有所帮助。

减速器的分类及各自特点

按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们互相组合起来的减速器；按照传动的级数可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥一圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一、单级圆柱齿轮减速器转齿可做成直齿、斜齿和人字齿。

直齿用于速度较低（ν≤8m/s)载荷较轻的转动；斜齿轮用于速度较高的传动，人字齿轮用于载荷较重的传动中，箱体通常用铸铁做成，单件或小批生产有时采用焊接结构。

轴承一般采用滚动轴承，重载或特别高速时采用滑动轴承。

其他型式的减速器与此类同两级圆柱齿轮减速器展开式结构简单、但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。

高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。

用于载荷比较平稳的场合。

高速级一般做成斜齿，低速级可做成直齿分流式结构复杂，但由于齿轮相对于轴承对称布置，与展开式相比载荷沿齿宽分布均匀，轴承受载较均匀。

中间轴危险截面上的转矩只相当于轴所传递转矩的一半。

适用于变载荷的场合。

高速级一般用斜齿，低速级可用直齿或人字齿同轴式减速器横向尺寸较小，两对齿轮浸入油中深度大致相同，但轴向尺寸大和重量较大，且中间轴较长、刚度差，使沿齿宽载荷分布不均匀。

高速轴的承载能力难于充分利用同轴分流式每对啮合齿轮仅传递全部荷的一半，输入轴和输出轴只承受扭矩，中间轴只受全部载荷的一半，故与传递同样功率的其他减速器相比，轴颈尺寸可以缩小三、单级圆锥齿轮减速器齿轮可做成直齿、斜齿或曲线齿。

用于两轴垂直相交的传动中，也可用于两轴垂直相错的传动中。

由于制造安装复杂、成本高，所以仅在传动布置需要时才采用四、两级圆锥-圆柱齿轮减速器特点同单级圆锥齿轮减速器，圆锥齿轮应在高速级，以使圆锥齿轮尺寸不致太大，否则加工困难六、单级蜗杆减速器蜗杆下置式蜗杆在蜗轮下方啮合处的冷却和润滑都较好，蜗杆轴承润滑也方便，但当蜗杆圆周速度高时，搅油损失大，一般用于蜗杆圆周速度ν＜10m/s的场合蜗杆上置式蜗杆在蜗轮上，蜗杆的圆周速度可高些，但蜗杆轴承润滑不太方便单级蜗杆减速器蜗杆侧置式蜗杆在蜗轮侧面，蜗轮轴垂直布置，一般用于水平旋转机构的传动七、两级蜗杆减速器传动比大，结构紧凑，但效率低，为使高速级和低速级传动浸油深度大致相等可取两级齿轮-蜗杆减速器有齿轮传动在高速级和蜗杆传动在高速级两种型式。
