井下防爆电气设备及小型电器防爆标准

井下防爆电气设备及小型电器完好标准

一、什么是隔爆？

答：当电气设备外壳内导电部件产生的电火花使外壳内燃性气体发生爆炸时，决不能引起设备外壳外部周围可燃性气体混合物发生爆炸和燃烧,这种性能称为隔爆。凡具有这种性能的电气设备就称为隔爆型电气设备。隔爆型电气设备之所以能够隔爆，主要在于它的外壳具有耐爆性和不传爆性（也称隔爆性）。

耐爆性是指设备外壳有足够的机械强度，当设备外壳内发生可燃性气体爆炸时，其压力不会使外壳变形和破坏。

不传爆性指设备外壳内发生爆炸时所发生的火焰和高温气体，通过外壳各部件之间的接合面处的间隙向壳外喷出时，决不会引爆壳外可燃性混合物。二、什么是防爆设备的失爆？

答：电气设备的隔爆外壳失去了耐爆性或隔爆性能的隔爆外壳均叫隔爆外壳的失爆。

三、外壳

隔爆外壳应清洁、完整无损，并有清晰的防爆标志。有下列情况之一者为失爆：

1、外壳有裂纹、开焊、严重变形的为失爆；严重变形指变形长度超过50mm 者，同时凸凹深度超过5mm者。

2、使用未经部指定的检验单位发证的工厂所生产的防爆部件（指受压传爆关键件）为失爆。

3、防爆壳内、外有锈皮脱落为失爆。

4、闭锁装置不全，变形损坏起不到机械闭锁作用为失爆。

5、隔爆腔（室）的观察窗（孔）的透明板松动、破裂或使用普通玻璃为失爆。

6、隔爆设备隔爆腔之间严禁直接贯通，去掉防爆电机接线盒及内隔爆绝缘座为失爆。

7、改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的为失爆。

8、隔爆型灯具外罩破裂及闭锁装置失灵者为失爆。

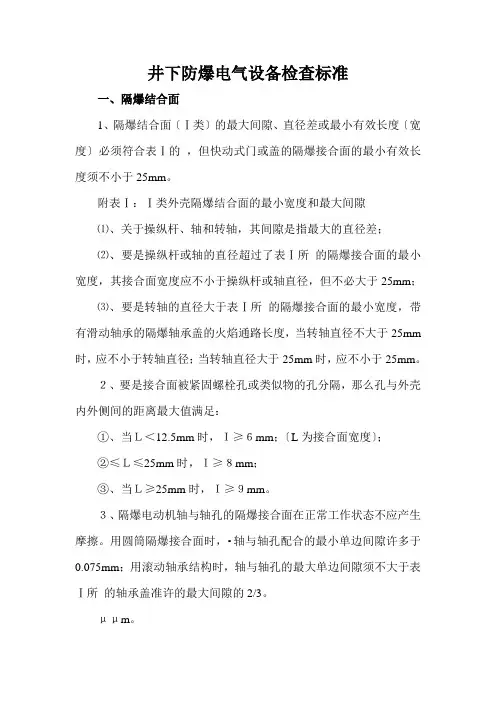

四、接合面

隔爆接合面应保持光洁、完整，须有防锈措施，如电镀、磷化、涂防锈油等。凡不符合规定之一者为失爆。

1、隔爆接合面（Ⅰ类）的间隙、直径差或最小有效长度（宽度）必须符合表1的规定。表中L—静止隔爆接合面的最小有效长度；L1—螺栓通孔边缘至隔爆接合面边缘的最小有效长度；W—静止隔爆接合面及操纵杆与杆孔隔爆接合面最大间隙或直径差；转轴与轴孔隔爆接合面最大直径差。

2、操纵杆直径与隔爆接合面长度应符合；当操纵杆直径不大于6.0mm时；隔爆接合面不小于6mm，操纵杆直径不大于25.00mm时，长度须不小于操纵杆直径；操纵杆直径大于25.00mm时，长度须不小于25.0mm。

3、隔爆电动机轴与轴孔的隔爆结合面在正常工作状态下不应产生摩擦。用圆筒隔爆接合面时，轴与轴孔配合最小单边间隙须不小于0.075mm；用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于表1规定W值的2/3。

4、螺纹隔爆结构、螺纹精度不低于3级，螺距不小于啮合扣数、最小拧入深度应符合表2的规定。

6、隔爆接合面的缺陷或机构伤痕不得超过下列规定：

1）、隔爆面上对局部出现的直径不大于1mm、深度不大于2mm的砂眼，在40、25、15mm的隔爆面，每1cm2不得超过5个；10mm宽的隔爆面上，不得超过2个。

2）、产生的机械伤痕，宽度与深度不大于0.5mm ;其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。

7、隔爆接合面不得有锈蚀及油漆，应涂防锈油及磷化处理。无意造成油漆痕迹，当场擦掉，不为失爆。如有锈蚀，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。

8、用螺栓固定的隔爆面，不得缺螺栓或弹簧垫圈（或备帽），紧固程度应以压平弹簧不松动为合格。偶尔出现弹簧垫圈断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不算失爆。

五、零部件

1、紧固用的的螺栓、螺母、垫圈等要齐全、紧固、无锈蚀。

2、同一部件的螺母、螺栓规格一致。平垫、弹垫的规格应与螺栓直径相符合。紧固用的螺栓、螺母应有防松装置。

3、用螺栓紧固的不透眼螺孔的部件，紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的1.5倍。

4、紧固后，螺栓螺纹应露出螺母1—3扣螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

5、使用螺母式的进线咀必须有密封圈、金属垫圈。

6、对闲置的进线咀必须封堵压紧，其顺序由内向外为：密封圈、挡板、金属垫圈；挡板直径与进线咀内径之差不大于2mm，挡板厚度不小于2mm。

六、电缆引入装置

电缆引入装置即进出线咀应完整、齐全、紧固、密封良好。不符合下列情况之一者为失爆；

1、密封圈有破损、老化、失去弹性、变质、变形、有效尺寸配合间隙达不到要求起不到密封作用的为失爆。

2、进线嘴压紧后没有余量或进线嘴内缘压不紧密封圈，或密封圈端面与器壁接触不严，或密封圈能活动的。进线嘴与密封圈之间没加金属垫圈的为失爆。

3、压叠式的进线嘴压紧电缆后的压扁量不超过电缆直径的10%。

4、密封圈内径与电缆外径间隙不超过1mm，密封圈的外径与腔室的内径间隙不大于2mm；密封圈外径与进线装置内径差应符合表3规定；密封圈宽度应大于电缆外径的0.7倍，但必须大于10mm；厚度应大于电缆外径的0.3倍，但必须大于4mm（70mm2的橡套电缆例外）。密封圈无破损，不得割开使用。电缆与密封圈之间不得包扎其它物体。

6、低压隔爆开关引入电缆时，密封圈应全部套在电缆护套上的；

7、一个进线咀内用多个密封圈的为失爆；

8、电缆护套（铅皮）穿入进线嘴长度一般为5—15mm。如电缆粗穿不进时，可将穿入部分锉细（但护套与密封圈结合部位不得锉细）。

9、挡板放在密封圈里边的，压盘式进线咀或螺母式进线咀、金属圈放在挡板与密封圈之内的为失爆；

10、进线咀压紧后，没有余量或线咀内缘压不紧密封圈，或密封圈端面与器壁接触不严或密封圈能活动的为失爆；

11、压盘式进线咀缺压紧螺栓或压紧螺栓未上紧的为失爆；

12、使用的压紧螺母式进线咀在螺母与密封圈之间缺少金属垫圈的为失爆；
