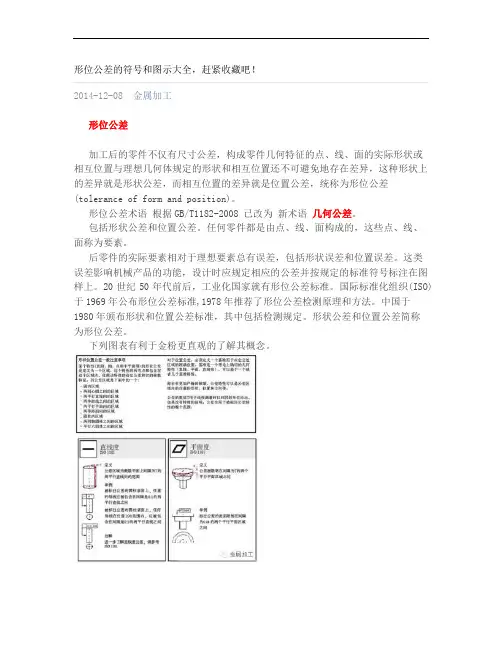

形位公差的符号和图示大全，赶紧收藏吧！2014-12-08金属加工形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。
【金属加工微信，内容不错值得关注！】测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差详解 含图片说明
形位公差的分类介绍 线轮廓度
采用线轮廓度首先 必须将其理想轮廓 线标注出来，因为 公差带形状与之有 关。 理想线轮廓到底面 位置由尺寸公差控 制，则线轮廓度公 差带将可在尺寸公 差带内上下平动及 摆动。
公差带形状为两等距曲线
形位公差的分类介绍 面轮廓度
面轮廓度：限制实际曲面对理想曲面变动量的一项 指标
公差带形状为两等距曲面
形位公差的分类介绍 面轮廓度（复合轮廓度，美国ASME新标准）
可 在 尺 寸 公 差 内 平 动 和 摆 动
在 尺 寸 公 差 内
只 能 上 下 平 动
我国GB标准尙未放入此标注形式。因可用25±0.25来等效替代上格。
形位公差的分类介绍 平行度
平面度：两平面或者两直线平行的误差最大允许值 实际应用：
轴线直线度公差 0.5 0. 75 …… 1
0.5 M
图 78
公差原则
示例(用公差带图解释)
最大实体 原则M
最大实体要求（轴）
19.7 - 20
0.4
0.1 - 0.3 0 +0.1 尺寸
0.1 M
LMS = 19.7
Hale Waihona Puke MMS = 20 MMVS = MMS + t = 20 + 0.1 = 20.1
.
形位公差的定义
定义
形状公差和位置公差简称为形位公差 形状公差：形状公差是指单一实际要素的形状所 允许的变动全量；形状公差标注无基准
要素是指零件上的特征部分 — 点、线、面 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)
位置公差：位置公差是关联实际要素的位置对基 准所允许的变动全量；位置公差标注一般需有基 准
形位公差详解-含图片说明
独立原则S
最大实体 原则M
最小实体 原则L
包容原则E
公差原则
独立原则S
图样上给定的每一个尺寸和形状、位置要求 均是独立的，应分别满足要求，两者无关。
GM(美国)新标准与ISO、我国GB标准统一。
0
20 - 0. 5
Ø 0.5
完工尺寸
20 19. 75
…… 19. 5
轴线直线度公差 0.5
公差带形状为两同轴圆柱
形位公差的分类介绍 线轮廓度
线轮廓度：限制实际曲线对理想曲线变动量的一项 指标
轮廓度中若表示的公差要求适用范围不是整个轮廓时，应标注出其范围。见 标注（仅GM标准）
形位公差的分类介绍 线轮廓度
轮廓度中若表示的公差要求适用于整个轮廓。则在指引线转角处加一小圆 （全周符号）。见图（GM 新标准与我国GB 标准相同） GM标准也可不加圆，而在框格下标注 ALL AROUND来表示。
直线度
给一个方向
给二个方向
公差带形状为两平行平面
公差带形状为两组相互垂直的两平行平面
形位公差的分类介绍 直线度
公差带形状为一个圆柱
Ø
Ø
素线直线 度
轴线直线 度
被测要素是轮廓要素时，箭头置于 要素的轮廓线或轮廓线的延长线上 （但必须与尺寸线明显地分开）
被测要素是中心要素时，带箭头的 指引线应与尺寸线的延长线对齐。
形位公差的分类介绍
平面度
平面度：平面具有的宏观凹凸高度相对理想平面的 偏差
实际应用：
1
平板平面度测量 步距法、电子水 平仪/自准直仪 、数据处理、表 面要素
2
机加平面测量 基准平板、对研 、着色检查接触 斑、接触面积； 基准平板、测量 表座、读数
形位公差的符号和图示大全
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tol ｅｒance of form and ｐoｓitiｏｎ).形位公差术语根据GB/T1182—２0０8 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上.20世纪５０年代前后,工业化国家就有形位公差标准。
国际标准化组织（I ＳO)于1９69年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于19８０年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等,数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析,可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表(或其他指示表)、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差很详细
圆锥面
圆柱面
圆台面
球面
轴线
素线
球心
图1
形位公差研究对象就是要素，即点、线、面。
2 类型 2.1 按存在的状态分： 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素（测得实际要素）来体现的。
置 （几何GM）的公G差D”&T部新分标，准作（一9简7起要）的和、我基国础的的形讲位述公。差标准都等效 采用了国际标准（ISO），所以绝大多数的内容是相同的。由于 我国的形位公差标准体系分类、名词术语容易理解并便于自学， 且国内供应商也较熟悉，故下面根据自己多年的实践，基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时，GM 的 GD&T 新、旧标准 不同之处，会特别加以说明。
d) 螺纹、齿轮和花键（GM 新标准与我国GB 标准相同） 一般情况下，以螺纹中径轴线作为被测要素或基准要素。如用大
径轴线标注“MAJOR DIA”（MD）；用小径轴线标注“MINOR DIA” （LD）。
齿轮和花键轴线作为被测要素或基准要素时，如用节径轴线标注 “PITCH DIA”（PD）；用大径轴线标注“MAJOR DIA” （MD），
图 21
A. 板类零件三基面体系
用 三 个 基 准 框 格 标 注
图 22
根据夹具设计原理：
基准D - 第一基 准平面约束了三 个自由度，
基准E - 第二基 准平面约束了二 个自由度，
基准F - 第三基 准平面约束了一 个自由度。
B. 盘类零件三基面体系
用

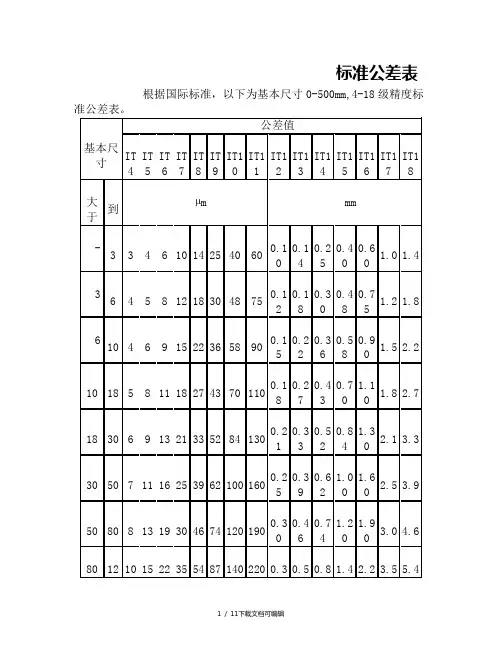

标准公差表
标准公差表根据国际标准，以下为基本尺寸0-500mm,4-18级精度标线性和角度尺寸未注公差根据国际标准，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适 用于：•线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；•角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);•机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：• 已有其他一般公差标准规定的线性和角度尺寸； • 括号内的参考尺寸；•矩形框格内的理论正确尺寸。
级)3°20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
形状位置公差零件在加工过程中，由于机床－夹具－刀具系统存在几何误差，以及加工中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。
这些误差包括尺寸偏差、形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。
形状公差形状公差是指单一实际要素的形状所允许的变动全量。
形状公差用形状公差带表达。
形状公差带包括公差带形状、方向、位置和大小等四要素。
形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。
位置公差位置公差是指关联实际要素的位置对基准所允许的变动全量。
定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。
这类公差包括平行度、垂直度、倾斜度3项。
定位公差定位公差是关联实际要素对基准在位置上允许的变动全量。
这类公差包括同轴度、对称度、位置度3项。
跳动公差跳动公差是以特定的检测方式为依据而给定的公差项目。
跳动公差可分为圆跳动与全跳动。
零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表。
分类项目符号简要描述形状公差直线度直线度是表示零件上的直线要素实际形状保持理想直线的状况。
也就是通常所说的平直程度。
直线度公差是实际分类项目符号简要描述位置公差定向平行度平行度是表示零件上被测实际要素相对于基准保持等距离的状况。
