酒店卫星及有线电视系统一、卫星电视系统概述为了在酒店中制造一个和谐、舒适和轻松的生活环境，设计卫星及有线电视接收系统是十分必要的，通过卫星及有线电视接收系统图像资料的传输能给酒店提供一个和谐的生活环境。
要求采用以有线电视为主，卫星电视为辅的系统，通过接收鑫挪一号卫星提供数套免费、收费电视节目，并经过前端设备处理后，混入酒店有线电视系统专用射频信号分配网络进行传输，及时为客房提供国外新闻信息、金融行情、丰富多彩的娱乐节目。
本系统采用860MH带宽、邻频双向传输技术，使用专用的卫星/有线电视设备，构成一个多功能、宽带、高性能的电视图像信号实时传输系统。
二、卫星电视系统设计依据卫星电视系统的设计，系统的各项指标的确定都必须符合国家的有关规定，因此我们在制定本系统方案时依据的具体规定如下：1.《30MHz～1GHz声音和电视信号的电缆分配系统》GB6501-862.《民用建筑电缆电视系统工程技术规》(国标报批稿)3.《有线电视广播系统技术规》(国标报批稿)4.《30MHz～1GHz声音和电视信号的电缆分配系统验收规则》三、卫星电视系统组成及工作原理3.1 信号源本系统电视节目可以包括卫星电视、有线电视网接入、VOD点播节目三大类。
3.2 系统的组成网络传输是本系统重要的组成部分，因为它要保证信号的传输质量，以提高用户收视效果。
网络传输有四个部分组成：1线路传输网络的传输电缆是采用75欧姆同轴电缆，电缆在信号传输时，信号的幅度将有所衰减，主要有三种，其一是随着传输电缆长度的增加，幅度将衰减。
其二是电缆的衰减量与频率的平方根成正比。
其三是电缆的衰减量随温度升高而增加。
2干线放大器其作用是把经过干线传输衰减的信号进行放大，以提高信号的幅度，增加信号的传输距离。
但干线放大器对电缆的补偿围是有一定限制的，因为如幅度补偿过大将引起图象失真，而幅度补偿太小，图象将有雪花产生，所以网络的设计就是要用户能正常收看的最佳电平。

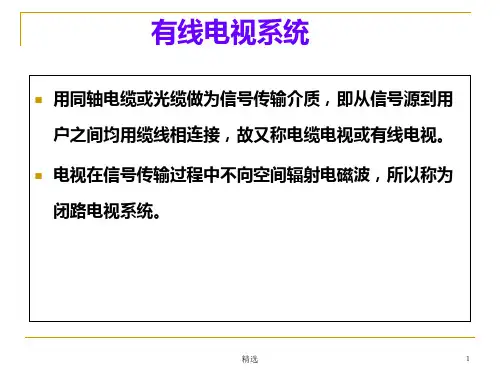

有线电视系统学习PPT课件
后，下变频为V、U频道或增补频道，送入集体接收的前 端，再经过用户的分配分支网络送到用户终端。供用户 收看。
精选
13
闭路电视系统的设备
放大器 放大电视信号，弥补闭路电视系统中的电缆、 分支器、分配器等无源器件对电视信号的衰减
图像伴音 頻道
调制器 放大器
器
计算机控制
导頻信号 73.5MHz 发生器
103.5MH
z
精选
干线桥接 输出站
干线传输系统 干线 中间桥接 终端桥接 放大站 输出站 输出站
分配给邻近线路 用户分配网络
分配放大器 延长放大器
引入线
电视机
保安器
电视机
分配器 保安器
4
我国电视频道的划分
—个频道的电视信号占用频带宽度为8MHz ，伴音信号 的载频比图象信号载频高6．5MHz。1—12频道属于“甚 高频段”，常用英文缩写字母VHF表示；13—68频道属 于“特高频段”，常用英文缩写字母UHF表示
I频段为电视广播的1－5频道； Ⅱ频段划分给调频广播和通信专用； Ⅲ频段为电视广播的6－12频道； Ⅳ频段为电视广播的13－24频道； Ⅴ为电视广播的25—68频道
精选
5
有线电视广播系统工作频段
Z17～Z36
标准频道用DS、增补频道用Z表示
精选
6
前端系统 ü 对天线接收的信号、摄录设备输出的信号调制为高频电视
发送端
光缆
中继端
光缆
接收端
精选
11
发送端主要设备是光发射机，包括光源、激励器、编码 箱。光发射机的作用是把被传输的电信号经过调制处理 后得到强度随传输信号变化的已调光信号，送入光纤中 进行传输。
卫星及有线电视系统
、卫星及有线电视系统————————————————————————————————作者：————————————————————————————————日期：目录4.卫星及有线电视系统 (2)4.1概述 (2)4.2设计规划与指导思想 (2)4.3设计依据 (2)4.4系统需求分析 (2)4.4.1卫星前端系统需求分析 (2)4.4.2分配网络系统需求分析 (3)4.5系统功能分析 (3)4.5.1卫星前端系统功能 (3)4.5.2分配网络系统功能 (3)4.6系统技术指标 (3)4.7系统设计说明 (4)4.7.1功能要求 (4)4.7.2设计说明 (4)4.8主要产品性能指标 (4)4.8.1卫星前端系统 (4)4.8.2分配网络系统 (7)4.卫星及有线电视系统4.1概述为了向昆山香格里拉大酒店提供卫星电视、自办电视节目，本设计拟在该楼楼内建设卫星及有线电视，系统引入昆山市有线电视网。
4.2设计规划与指导思想系统的规划和设计，不仅考虑有线电视的大容量传输和系统的多功能性，即应满足宽带综合业务的交互传输以及办公管理的应用需要，还应该考虑系统传输的稳定性、可靠性和可升级利用的原则。
系统的规划、设计应具有大容量、多功能、高可靠、低成本和前瞻性，同时满足未来有线电视技术和公务发展的需要，做到综合利用，避免重复投资。
4.3设计依据●《有线电视系统工程技术规范》(GB50200-94)●《30MHz-1GHz声音和电视信号的电缆分配系统》(GB6510-86)●广电部标准：GYIT121—95，GYIT106—93●《民用建筑电缆电视系统工程技术规范》●《建筑物防雷设计规范》(GBJ57-83)●《工业、企业通信接地设计规范》(GBJ79-85)4.4系统需求分析4.4.1卫星前端系统需求分析系统在屋面设置1套1.5米Ku波段卫星接收天线，采用独立前端系统，前端设备设在大楼四层电视广播机房，将所有的电视信号源在此汇总调制混合后传输到电视用户端口。
卫星及有线电视基本知识
卫星及有线电视基本知识————————————————————————————————作者：————————————————————————————————日期：第一部份系统组成任何一个有线电视系统不论多么复杂，都是由前端、干线传输、用户分配三个部分组成。
一、前端部分该部分对系统提供各种各样的信号，以满足客人的需要。
前端的设备主要有：有线电视机顶盒、卫星天线、解调器、调制器、放大器等。
二、干线传输部分该部分的任务是把前端输出的高质量信号尽可能保质保量地传送给用户分配系统。
三、用户分配部分该部分是把干线传输来的信号分配给系统内所有的房间和区域，并保证各个用户的信号质量。
用户分配系统部分包括分配放大器、线路延长放大器、分配器、分支器、输出端（即用户）。
有线电视系统前端用户分配原理图有线电视机顶盒❝机顶盒一种依托电视终端提供综合信息业务的家电设备。
使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动。
卫星电视解码器❝卫星电视机顶盒是一种用来接收卫星数字电视型号并转化成高质量的音视频信号输出的设备，是一种能够让用户在现有模拟电视上，观看安装卫星电视节。
信息发布器❝信息发布器是一种通过网络来获取信息，在本系统主要用于发布酒店信息，信息上传端的服务器在销售部。
调制器调制器是有线电视系统中将视频信号（V）、音频信号（A）调制成电视射频信号的设备，它的输入端直接与摄像机、录像机、DVD、卫星接收机、电视解调器等设备连接，输出端通常接入多路混合器。
混合器前端调制器，信号处理器等输出的射频电视信号，各自工作在不同频率范围，利用频分复用技术，实现了采用一根同轴射频电缆，同时传送几十套电视信号。
混合器就是完成将多路输入信号混合成一路输出的器件。
放大器放大器是有线电视系统中最重要的器件之一，广泛应用于前端、干线传输、用户分配网络。
放大器的作用是在满足载噪比和非线性失真指标的前提下，尽可能地把输入端的低电平信号放大，以补偿同轴电缆的传输损耗和为用户提供合适的电平信号。
卫星及有线电视系统
系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过 传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电 缆三种。
用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放 大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。
数字电视接收系统前端设备构成
一般由放大器、数字电视机顶盒（有线电视机顶盒 你要采集多少套节目就需要多少 台）、调制器以及混合器组成。
卫星电视接收系统前端设备构成
一般由卫星接收天线、高频头、功分器、卫星数字电视接收机、调制器、混合器以及监 控电视组成。
卫星电视接收系统前端设备构成
卫星电视接收系统前端设备构成
750MHz系统、860MHz系统 传输方向：单向传输和双向传输
有线电视系统-分类
有线电视系统-频段划分
有线电视系统-组成
有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。
信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。它一般包 括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目 等信号。
有线电视系统
有线电视系统-定义
有线电视起源于共用天线电视系统MATV（Master Antenna Television）。共用天 线系统是多个用户共用一组优质天线，以有线方式将电视信号分送到各个用户的 电视系统。
有线电视系统-分类
用户数量： 传输方式：全电缆、电缆和光缆混合、电缆与微波混合。 是否利用相邻频道：邻频传输、非邻频传输 邻频中按最高工作频率分：300MHz系统、450MHz系统、550MHz系统、
卫星及有线电视系统
目录卫星接收及有线电视系统 (1)1系统概述 (1)2设计依据 (1)3设计原则 (2)4系统设计 (3)4.1 系统功能 (3)4.2 频道配置 (3)4.3 设计方案 (4)卫星接收及有线电视系统1系统概述有线电视系统是建筑弱电系统中应用最普遍的系统。
此系统国际上称“Community Antenna Television”，缩写为CATV系统。
CATV系统是四十年代出现的一种电视接收系统，它是多台电视接收机共用一套天线接收设备。
共用天线将接收来的电视信号先经过适当处理(如：放大、混合、频道变换等)，然后由专用器件将信号合理地分配给各电视接收机。
由于系统各部件之间采用了大量的同轴电缆作为信号传输线，因而CATV系统又叫电缆电视系统，也就是目前城市正在发展的有线电视。
由于通信技术的迅速发展，CATV系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星转发的电视节目。
有了CATV系统，电视图像就不会因高山或高层建筑物的遮挡或反射，而出现重影或雪花干扰。
人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。
由于电视接收机的普及和高层建筑的增多，CATV系统已成为人们生活中不可缺少的服务设施。
在卫星接收与有线电视系统中，我们主要采用了日本和美国的先进产品，国产的卫星接收天线，前端及分支分配网络，为甲方提供了一套完整的、经济合理的解决方案。
2设计依据《30MHz-1GHz 声音和电视信号的电缆分配系统》；《民用建筑电缆电视系统工程技术规范》；有线电视广播糸统技术规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)；3设计原则1）网络技术水准本方案以国家标准规定的指标为依据，采用860MHz邻频传输系统，支持双向传输，网络所有器件均符合相关传输要求,使整个系统在今后五年至十年内满足各种应用的需求。
2）节目容量电视节目容量按照860MHz邻频传输规划，系统可容纳59个正向电视频道，2个反向电视频道。
卫星电视接收系统与有线电视系统
图1-2 电磁波的极化与接收天线的放置形式
电磁波在真空中和大气中的传播速度近似于光速即300 000 km/s,电磁波相邻两对应点（如同一相位的波腹）的空间 距离为电磁波的波长,其速度(ν)和波长(λ)之间的比值为电磁 波的频率(f),三者之间的关系为:
λ=ν/ f 因此,可以按波长和频率对电磁波划分波段，不同的波段, 用途也不同。根据电磁波理论只有当天线的几何尺寸大到可 以和电磁波波长相比拟时，天线才能有效地辐射电磁波。由 于实际天线尺寸的限制,故电磁波发射必须提高到高频频段。
在自由空间里,电磁波的电场方向与磁场方向是互相垂直的,且 朝着和电场、磁场都互相垂直的方向传播。如图1-1a所示
水平极化波
垂直极化波
电磁波的传播及电磁波的极化
电磁波的发射和接收
在广播电视系统中,天线是实现高频电流(或电压)与电磁 波相互转换的装置。天线可分为发射天线和接收天线,发射天 线是将高频电流(或电压)转换为电磁波并向空间传播出去,接 收天线则是将空间接收到的电磁波转换成在传输线中传输的 高频电流(或电压)。因此,无论发射天线还是接收天线,都属于 能量变换器,具有可逆性,即一副天线,既可以作为发射天线使 用,也可以作为接收天线使用,且参数保持不变。
随着城市的发展,高层建筑和各类电磁干扰源日益增 多,电视屏幕上的各种干扰也日趋严重。为了改善接收质 量,共用天线系统便在城市中逐渐发展起来。这类系统起 初只在大楼、宾馆、饭店以及小型住宅区使用,随着科技 的发展,利用光纤传输技术、微波技术、卫星通讯技术等 传输方式,使电视信号的传输距离更远,网络的规模更大,终 端的用户数量更多,此外系统前端不仅能高质量地转播当 地的开路电视节目,还可以利用各种影像设备自办节目和 转发卫星电视节目, 这样就逐渐形成了我们今天所说的有 线电视系统,英文缩写是CATV(Cable Television)。
有线电视及卫星电视系统
1有线电视及卫星电视系统1.1系统概述卫星电视系统通常由卫星电视接收系统和有线电视系统两大部分组成，卫星电视接收系统由卫星天线、室外单元（高频头）和室内单元（接收机）三个部分组成。
室外单元和室内单元之间用同轴电缆连接，用以传输中频信号和供电。
一般一个卫星转发器可转发多套节目。
当接收多套节目时，要将高频头输出的信号用功率分配器分成多个支路送给多个接收机。
1.2系统设计依据GB6510—86 《30MHz–1GHz 声音和电视信号的电缆电视分配系统》。
G11318.5-89 《30MHz–1GHz 声音和电视信号的电缆分配系统、设备与部件可靠性要求与试验方法》。
GBJ121—88《民用建筑电缆电视系统技术规范》GB50200-94《有线电视系统工程技术规范》1.3系统设计为满足用户的需要，我们做如下设计：卫星电视接收：用一组优质的卫星天线接收不同卫星转发的电视信号(卫星节目源)。
有线电视接收：充分利用有线电视资源，接收有线电视节目。
将以上电视信号源，通过解调、调制、滤波、混合、放大再经分支、分配、电缆、用户终端传送至用户（彩色电视机）。
卫星电视接收设计一座卫星接收天线、直径为 4.5米，接收哪颗卫星节目按用户要求选定。
楼内有线网络设计为双向传输网络，这样从线路上保证了今后可通过有线电视网络提供增值服务。
1.4卫星接收天线架设要求及电平配置卫星接收天线接收的卫星电视信号经过高频头、功分器(将一颗卫星上的电视信号分成几个需要接收的电视信号)至卫星电视接收机。
卫星天线的架设要求：在天线与所接收的卫星直线方向上无遮挡物并避开微波通信传输通道。
在卫星电视系统中对于卫星天线、高频头和接收机的电平配置要求如下：高频输入饱和电平不小于-40dBm；增益大于50dBm。
接收机输入电平范围为-45dBm。
视频输出幅度为1VP-P；音频输出电平为+-6dBm。
卫星天线应采用优质高增益天线，4.5M天线。
1.5卫星天线增益表1.6电视网络系统的设计1.6.1 天线系统部分卫星天线：一个4.5米卫星天线。
