线路的过流、速断保护定值计算方法

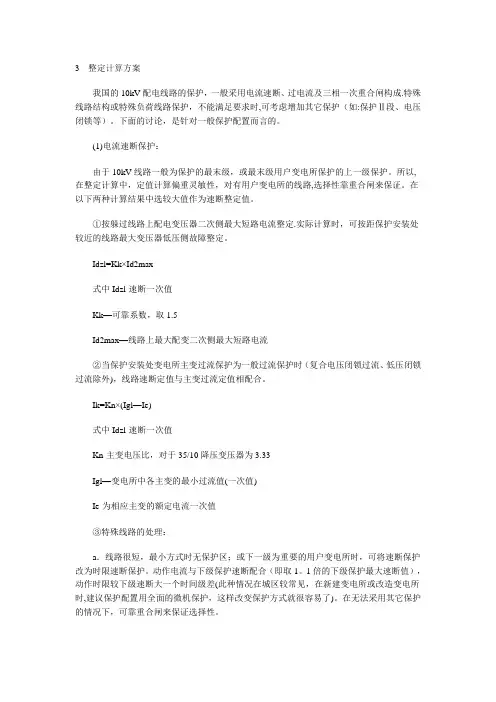

10KV线路定值计算
3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成.特殊线路结构或特殊负荷线路保护，不能满足要求时,可考虑增加其它保护（如:保护Ⅱ段、电压闭锁等）。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以,在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路,选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧最大短路电流整定.实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk×Id2max式中Idzl-速断一次值Kk—可靠系数，取1.5Id2max—线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。
Ik=Kn×(Igl—Ie)式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33Igl—变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
动作电流与下级保护速断配合（即取1。
1倍的下级保护最大速断值），动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时,建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。
在无法采用其它保护的情况下，可靠重合闸来保证选择性。
b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。
c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1。
3~1.5.此种情况一般能同时保证选择性与灵敏性.d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。
电流速断保护和过电流保护
电流速断保护和过电流保护一、电流速断保护1.保护特性和整定原则电流速断保护是一种无时限或具有很短时限动作的电流保护装置，它要保证在最短时间内迅速切除短路故障点,减小事故的发生时间，防止事故扩大。
电流速断保护的整定原则是:保护的动作电流大于被保护线路末端发生的三相金属性短路的短路电流。
对变压器而言，则是:其整定电流大于被保护的变压器二次出线三相金属性短路的短路电流。
整定原则如此确定，是为了让无时限的电流保护只保护最危险的故障，而离电源越近，短路电流越大，也就越危险。
2.保护范围电流速断保护不能保护全部线路，只能保护线路全长的70%-80%,对线路末端附近的20%~30%不能保护。
对变压器而言，不能保护变压器的全部，而只能保护从变压器的高压侧引线及电缆到变压器一部分绕组（主要是高压绕组）的相间短路故障。
总之，速断保护有不足，往往要用过电流保护作为速断保护的后备。
二、过电流保护1 .保护特性和整定原则过电流保护是在保证选择性的基础上,能够切除系统中被保护范围内线路及设备故障的有时限动作的保护装置,按其动作时限与故障电流的关系特性的不同，分为定时限过流保护和反时限过流保护。
过电流保护的整定原则是要躲开线路上可能出现的最大负荷电流，如电动机的启动电流，尽管其数值相当大,但毕竟不是故障电流，为区别最大负荷电流与故障电流，常选择接于线路末端、容量较小的一台变压器的二次侧短路时的线路电流作为最大负荷电流。
整定时，对定时限过电流保护只要依据动作电流的计算值就行了，而对反时限过电流保护则要依据启动电流及整定电流的计算值做出反时限特性曲线，并给出速断整定值才能进行。
过电流保护是有时限的继电保护，还要进行时限的整定。
根据上述反时限特性曲线，做电流整定时，已同时;故了时限整定，对定时限过电流保护，则要单独进行时限整定。
整定动作时限必须满足选择性的要求，充分考虑相邻线路h、下两级之间的协调。
对于定时限保护与定时限的配合，应按阶梯形时限特性来配合，级差一般满足O.5s就可以了,对于反时限保护的配合，则要做出保护的反时限特性曲线来确定，要保证在曲线一端的整定电流这一点，动作时限的级差不能小于0.7S<.2 .保护范围过电流保护可以保护设备的全部和线路的全长，而且，它还可以用做相邻下一级线路的穿越性短路故障的后备保护。
10KV线路继电保护计算公式
10KV 线路过电流和速断保护整定值计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
过电流和速断保护的整定计算公式
过电流和速断保护的整定计算公式过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值m a x ,r e l w r e o p L r e r e i o pK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，取3；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ′==?′ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ′==创= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==? 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ′=== 电压闭锁整定值取75V 。
10kv电流速断保护整定值计算
10kv电流速断保护整定值计算电流速断保护是电力系统中的一种重要保护装置，它主要用于对电网中的短路故障进行保护。
其中，10kV电流速断保护是对10kV电网的短路故障进行保护的一种重要手段。
本文将对10kV电流速断保护整定值的计算进行详细介绍，并给出一些指导意见。
首先，我们需要了解什么是整定值。
整定值是指电流速断保护装置在正常工作状态下的动作时限和动作电流的设定值。
根据电力系统的运行特点和设备参数，合理地确定整定值是确保电流速断保护正常工作的关键。
对于10kV电流速断保护的整定值计算，首先需要进行系统参数的获取。
这些参数包括电流互感器（CT）的变比、系数，线路的阻抗、电容以及故障距离等。
通过电网监测系统和实地测量，我们可以获取这些参数的数值。
接下来，我们需要进行故障模拟和计算。
根据故障距离和系统参数，我们可以模拟出各种故障情况，并进行相应的计算。
在计算中需要考虑到故障电流的大小、电压波形以及故障持续时间等因素。
在计算中，我们需要确保整定值的准确性和可靠性。
为此，我们可以借助专业的电力系统分析软件，如PSCAD/EMTDC、MATLAB等，对系统进行仿真和分析。
通过仿真结果，我们可以得出不同故障情况下的动作时限和动作电流的参考值。
除了仿真计算，我们还可以参考电力系统标准和规范进行整定值的确定。
例如，国家电网公司发布的《10kV电力系统人工造成故障断面位置整定值计算方法》（DG/T 1536-2018），详细介绍了10kV电力系统中各种故障断面位置的整定值计算方法。
在整定值确定后，我们还需要进行实验验证。
通过实验，可以检验整定值的合理性和有效性。
实验中，我们可以采用电流注入器、电压注入器等设备，对保护装置进行性能测试。
实验结果可以帮助我们进一步优化整定值，以确保保护装置的可靠性和稳定性。
综上所述，10kV电流速断保护整定值的计算是一个相对复杂的过程，需要综合考虑系统参数、故障模拟、计算分析等因素。
通过合理的计算和实验验证，我们可以确定出适合10kV电力系统的整定值，以提高保护装置的性能和可靠性。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算 max 1.21228.8 3.84905rel w qb k i K K I I A A K 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧 过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K电压闭锁整定值取75V 。
速断保护 max 1.21272110.88005rel w qb k i K K I I A A K 取 qb I =11A ，动作时间t 为0S 。
线路的过流速断保护定值计算方法
答读者问【编者按】山西省临县电业局高宁奎给本刊作者苏玉林致信（见下文），询问有关继电保护的三个问题，很有代表性、自本期开始，我们以“答读者问”的形式请苏玉林高工逐一解答，以满足高宁奎同志的要求．希望广大读者也感兴趣。
尊敬的苏高工：您好。
提笔先问您身体健康，一切均好，万事如意。
我是您忠实的读者，您在《农村电气化》杂志1987年第一期至1988年第二期上所刊的“电力系统短路电流实用计算”，和1990年第一期到1991年第一期所刊的“二次回路阅读法”，我全部看完，并做了笔记，感到很好，很有实用性。
现去信，我有一事相求，敬请您在百忙中，抽时间给介绍一下；一、线路（35kV级以下）的电流速断保护经计算灵敏度达不到要求时，应采取什么措施？如何计算？二、变压器（35kV、5000kVA以下）电流速断保护经计算灵敏度达不到要求后，采用“差动保护”时，如何计算？电流互感器的变比如何选择？三、电力电容器（ 10kV以下）馈线保护的计算原则、方法和步骤是什么？敬请在百忙中，抽时间回信为盼。
谢谢您。
山西省临县电业局高宁奎1991年5月26日答问题1线路的过流、速断保护定值计算方法苏玉林北京供电局（100031）在10～35kV的输电线路中，一般配置有过流、速断及三相一次重合闸。
现就这类保护定值的简便、可行的计算方法举例说明，以便全国同行交流经验。
一、一条线路带一台变压器，（如图1）（一）给定条件1．系统的最大及最小运行方式下的标么电抗值（以1000MVA为基准容量）分别为：X＝3 X=5小大．2．线路X的线号为LGJ—150，长度为10kmL 3．变压器B：S=3200kVA U％=7．5％ I=53A eeD（二）线路及变压器阻抗参数标么值计算l．线路。
经查线路参数表，LGJ— 15 0型号每公里的阻抗为（三）短路电流计算1．变压器低压侧D点三相短路最大方式下：1（四）变压器的过流及速断定值计算在辐射型的电力系统中，继电保护定值计算过程应遵循“由下而上”的计算方法，即：首先计算电网末端设备的保护定值，然后再计算上一级保护定值。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式 过电流保护的整定计算计算变压器过电流保护的整定值式中 I op —继电保护动作电流整定值（A ）；K rel —保护装置的可靠系数，DL 型电流继电器一般取1.2 ； GL 型继电器一般取1.3 ；K w —接线系数，相电流接线时，取1 ；两相电流差接线时, 取'3 ；K re —继电器的返回系数，一般取 0.85〜0.9 ；电流互感器变比；I Lmax —最大负荷电流，一般取变压器的额定电流。
速段保护式中 I qb —电流继电器速断保护动作电流（A ）；K rel —保护装置的可靠系数，一般取1.2 ； K w —接线系数，相电流接线时，一般取 1 ； K i —电流互感器变比；I K max —线路末端最大短路电流，即三相金属接地电流稳定 值（A ）；opK relK w K re K K re re opI qbK relK w K i K max对于电力系统的末端供配电电力变压器的速断保护, 力变压器一次额定电流的2〜3倍。
一、高压侧过电流保护的整定计算K K12 1 1 op 1 Lmax 2.26AK re K i0.85 90 5 取 I op =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算K K12 1 1 qb 1 kmax 3.84 AK i90 5 取 G=4A ，动作时间t 为OS 。
速断保护动作电流整定为4A ，动作时限为OS低压侧 过流保护取 I op =5.5A ，动作时间t 为0.5S电压闭锁整定值取75V 。
速断保护K K12 1 I qb I kmax 一 一 2 721A10.8A K i 800 5取 I qb = 11A ，动作时间t 为0SopK rel K re K i 1.2 721.7A 800 5 5.41A般取I Kmax 为电 U op0.7U N K i 0.7 0.4 KV 3.8 73.7V速断保护动作电流整定为11A ，动作时限为0S。
配电网继电保护整定计算原则
配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：I DZ1-K K Xl Dmax⑶式中：K K—可靠系数，取K K>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；I Dmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。
2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。
3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。
4）时间取0〜0.15s。
2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。
2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。
计算公式如下：I DZ2>K K XK fmax XI DZ1'式中：K K—可靠系数，取K K>I.I；K fmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。
【DZ1'—下一级线电流速断保护电流定值。
3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。
4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。
若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
如何计算线路保护的整定值
10kV配电线路保护的整定计算10kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
2问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。
因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。
对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。
3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk×Id2max 式中Idzl-速断一次值Kk-可靠系数，取1.5 Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。
Ik=Kn×(Igl-Ie) 式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33 Igl-变电所中各主变的最小过流值(一次值) Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
过电流和速断保护的整定速算公式.
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值Iop=KrelKiwKreKImLa,xK=reII rope式中 Iop—继电保护动作电流整定值（A）；Krel—保护装置的可靠系数，DL型电流继电器一般取1.2；GL型继电器一般取1.3；Kw—接线系数，相电流接线时，取1；两相电流差接线时，Kre—继电器的返回系数，一般取Ki—电流互感器变比；ILmax—最大负荷电流，一般取变压器的额定电流。
0.85～0.9；速段保护Iqb=KrelKwKiIKmaxIqb—电流继电器速断保护动作电流（A）；式中值（A）； Krel—保护装置的可靠系数，一般取Kw1.2；—接线系数，相电流接线时，一般取1； Ki—电流互感器变比； IKmax—线路末端最大短路电流，即三相金属接地电流稳定对于电力系统的末端供配电电力变压器的速断保护，一般取IKmax为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算Iop=KrelKwKreKiILmax=1.2⨯10.85⨯905⨯28.8A=2.26A取 Iop=2.5A ，动作时间t 为0.5S。
速断保护的整定计算Iqb=KrelKwKiIkmax=1.2⨯1905⨯2⨯28.8A=3.84A取 Iqb=4A ，动作时间t 为0S。
速断保护动作电流整定为4A，动作时限为0S。
低压侧过流保护Iop=KrelKreKiIN2=1.2800⨯721.7A=5.41A取Uop=Iop=5.5A ，动作时间t 为0.5S。
KV=73.7V0.7UNKi=0.7⨯0.43.8电压闭锁整定值取75V。
速断保护Iqb=KrelKwKiIkmax=1.2⨯1800⨯2⨯721A=10.8A 取 Iqb=11A ，动作时间t 为0S。
速断保护动作电流整定为11A，动作时限为0S。
主变保护定值的计算
一、1#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=×6×÷40= 实取16其中：K rel——————可靠系数取～实取I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为K i———————电流互感器变比200/52、比率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（++）××√3÷40= 实取其中：K k—————可靠系数取～2 实取2F ctw————CT误差取⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取I e——————高压侧额定电流实为K i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（++）= 实取说明：若K cof小于时则取③谐波制动系数：K2———————一般取～实取为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为高压侧互感器变比为200/5低压侧额定电流为513A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=÷40×√3=4 （相位补偿后）I LE为低压侧一次电流I LE=513÷120×√3= （相位补偿后）C OFL低压侧补偿系数：C OFL= I HE÷I LE=4÷==4÷= 实取C OFH高压侧补偿系数C OFH实取1二、1#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1××2×380÷120÷= 实取其中：K jx——————接线系数取1K k——————可靠系数取K ol——————过负荷系数取2I gmax—————变压器最大工作电流取380AK i———————电流互感器变比600/5K f———————恢复系数取②灵敏度校验：K L=I dmin（2）÷I dzj=×4580÷120÷=﹥故满足要求③保护装置的动作时限实取T im2=秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=×1×513÷120÷= 实取I fhgj=②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒三、1#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1××2×70÷40÷= 实取其中：K jx——————接线系数取1K k——————可靠系数取K ol——————过负荷系数取2I gmax—————变压器最大工作电流取70AK i———————电流互感器变比200/5K f———————恢复系数取②灵敏度校验：K L=I dmin（2）÷I dzj=×4580×÷35÷40÷=﹥故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为～秒实取T im2=秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=×1×÷40÷= 实取I fhgj=②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒一、3#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=×6×÷40= 实取10其中：K rel——————可靠系数取～实取I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为K i———————电流互感器变比200/52、率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（++）××√3÷40= 实取1其中：K k—————可靠系数取～2 实取2F ctw————CT误差取⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取I e——————高压侧额定电流实为K i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（++）= 实取说明：若K cof小于时则取③谐波制动系数：K2———————一般取～实取为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为高压侧互感器变比为200/5低压侧额定电流为低压侧互感器变比为600/5I HE为高压侧一次电流I HE=÷40×√3=I LE为低压侧一次电流I LE=÷120×√3=C OFL低压侧补偿系数：C OFL= I HE÷I LE=÷= 实取C OFH高压侧补偿系数C OFH实取1四、3#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1××2×220÷120÷= 实取5A其中：K jx——————接线系数取1K k——————可靠系数取K ol——————过负荷系数取2I gmax—————变压器最大工作电流取220AK i———————电流互感器变比600/5K f———————恢复系数取②灵敏度校验：K L=I dmin（2）÷I dzj=×4580÷120÷5=﹥故满足要求③保护装置的动作时限实取T im2=秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=×1×÷120÷= 实取I fhgj=3A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒五、3#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1××2×÷40÷= 实取其中：K jx——————接线系数取1K k——————可靠系数取K ol——————过负荷系数取2I gmax—————变压器最大工作电流取K i———————电流互感器变比200/5K f———————恢复系数取②灵敏度校验：K L=I dmin（2）÷I dzj=×4580×÷35÷40÷=﹥故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为～秒实取T im2=秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=×1×÷40÷= 实取I fhgj=②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒。
10KV线路继电保护计算公式
10KV 线路过电流和速断保护整定值计算公式过电流保护的整定计算计算变压器过电流保护的整定值m a x ,r e l w r e o p L r e r e i o pK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，取3；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
线路保护定值计算实例
线路保护定值计算8 定值整定说明10．1三段电流电压方向保护由于电流电压方向保护针对不同系统有不同的整定规则，此处不一一详述。
电所母线三相短路电流I )3(m aX.2d 为5130A ，配电变压器低压侧三相短路时流过高压侧的电流I)3(m aX.3d 为820A 。
最小运行方式下，降压变电所母线两相短路电流I )2(m aX.1d 为3966A ，配电所母线两相短路电流I )2(m aX.2d 为3741A ，配电变压器低压侧两相短路时流过高压侧的电流I)2(m aX.3d 为689A 。
电动机起动时的线路过负荷电流Igh 为350A ，10kV 电网单相接地时取小电容电流IC 为15A ，10kV 电缆线路最大非故障接地时线路的电容电流Icx 为1.4A 。
系统中性点不接地。
相电流互感器变比为300/5，零序电流互感器变比为50/5。
整定计算（计算断路器DL1的保护定值）电压元件作为闭锁元件，电流元件作为测量元件。
电压定值按保持测量元件范围末端有足够的灵敏系数整定。
10.1.1电流电压方向保护一段(瞬时电流电压速断保护)瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定， 保护装置的动作电流 A n I K K I l d jx k dz 11160513013.1)3(max .2j=⨯⨯==，取110AKj ：接线系数（差动保护二次接线系数，流互△接Kj = 1.732，流互Y 接Kj = 1）Kk ：可靠系数，取1.3 ， ＮL ：一次侧流互变比保护装置一次动作电流A 6600160110K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966I I K dz)2(min,dl lm <===由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。
10.1.2电流电压方向保护二段(限时电流电压速断保护)限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流A A n I K K I l d jx k jdz 20,8.176082013.1)3(max .3.取=⨯⨯==保护装置一次动作电流A 120016020K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966I I K dz )2(min .dl lm>=== 限时电流速断保护动作时间T 取0.5秒。
电力变压器过流、速断保护整定值计算
变压器低压侧三相短路时流过高压侧的超瞬态电流的折算值（A ）
微机保护参数值
可靠系数(K rel ) 接线系数(K jx) 继电器返回系数(K r ) 过负荷保护系数(K gh ) 过电流保护动作电流整定值（二次电流）A
过电流保护整定值
验算保护装置的 灵敏系数(K sen )
保护装置一次动作电流（A ） 变压器组别为Dyn11，对远离发电机端短路为(A ) 验算灵敏系数
电力变压器过电流保护整定值、电流速断保护整定值
变压器型 号:SCB10-
1600
变压器额定容量（kVA ）
10(1±2.5）/0.4kV Dyn11
变压器的短路电压（阻抗电压）uk%
高压电流互感器
高压侧电压（kV ）
低压侧电压（kV ）
高压侧电流（A ）
低压侧电流（A ）
低压侧三相短路电流（kA ）
1.05
1
0.95
3
10.21 306.30 1539.56 5.03
根据微机保护参数值填写
可适当偏小取经验算K sen 满足要求
t=0.5-0.7s 应与下一级保护动作时限相配合
53.89 1616.58
可适当偏小取值 45 － 50 A
因上一级主变系统参数不能确定，故 无法验算灵敏系数是否满足要求。
保护装置的动作
时限
电流速断保护动作电流整定值（二次电流）A
电流速断保护整定 值
验算保护装置的 灵敏系数(K sen )
保护装置一次动作电流（A ） 上一级主变系统参数 验算灵敏系数
保护装置的动作时限
电流速断保护整定值计算
1600
6 30 10
0.4
92.38 2309.40 38.49
电力变压器过流速断保护整定值计算
电力变压器过流速断保护整定值计算电力变压器过流保护和速断保护的整定值计算是电力系统中非常重要的工作，它们可以有效保护变压器免受过流和短路等故障的损害，确保电力系统的正常运行。
下面将分别介绍电力变压器过流保护和速断保护的整定值计算方法。
过流保护是变压器故障保护中的一项重要措施，它的作用是在变压器绕组发生过流故障时，迅速切除故障部分，以防止故障扩大。
过流保护的整定值主要由故障电流和保护动作时间两个因素决定。
1.故障电流的计算故障电流是指故障时通过变压器绕组的电流，计算故障电流的方法有两种：短路电流法和负荷电流法。
（1）短路电流法：短路电流法是指根据系统短路容量和变压器短路阻抗，计算出变压器绕组故障时的电流。
根据变压器的额定容量和额定频率，可以推算出变压器的额定短路容量，并据此计算出过流保护的整定值。
（2）负荷电流法：负荷电流法是指根据现场负荷情况和变压器的额定容量，估算出变压器故障时的电流。
根据实际负荷情况，将负荷电流与变压器的额定容量进行比较，推算出过流保护的整定值。
2.动作时间的选择过流保护的整定值还需要根据保护动作时间来确定，一般情况下，保护动作时间由系统的谐波电压和过电流等影响因素确定。
根据实际情况，选择适当的保护动作时间，使过流保护能够及时响应故障并切除故障部分。
速断保护是指在发生变压器内部故障时，通过绝大部分区域的速断功能，将故障部分从系统中分离出去，以防止故障扩大和保护周围设备的安全运行。
速断保护的整定值计算主要由变压器的额定容量和额定短路阻抗两个因素决定。
1.故障电流的计算故障电流的计算方法同过流保护中的短路电流法或负荷电流法。
2.故障电流消失时间的选择实际情况中，故障电流的消失时间是根据现场实际电路情况和系统的特性来选择的。
通常，选择故障电流消失时间较长的速断保护整定值。
综上所述，电力变压器过流保护和速断保护的整定值计算是根据变压器的额定容量、额定短路阻抗和实际负荷情况来确定的。
选定合适的整定值对于保护变压器和电力系统的安全稳定运行具有重要意义。
过流速断定值计算
过流速断定值计算过流速断定值（简称过速）是指在电力系统中，为了保护设备和线路安全运行，设置的电流保护装置的动作值。
过流保护是电力系统中最常用的保护之一，它能够及时地检测出电力系统中的过电流故障，并迅速切断故障电路，保护系统设备的安全运行。
过速计算是确定过流保护定值的一项重要工作，通过合理的计算，可以准确设置过速值，以达到快速识别电力系统中的故障，保护设备的目的。
过速值的计算需要考虑电力系统的实际运行情况和设备的工作特性。
下面将介绍一些常见的过速计算方法。
首先，常用的过速计算方法之一是根据设备的额定电流确定过速值。
设备的额定电流是设备能够正常工作的最大电流，过速值一般设置为设备额定电流的1.2倍或1.5倍。
这样可以保证在设备正常运行时，过流保护不会误动作。
其次，还可以根据电力系统的负荷情况来确定过速值。
负荷情况是指电力系统中各设备的实际工作电流，过速值可以根据负荷电流的情况来调整。
通常，负荷电流的高峰时段会比较大，所以过速值可以适当设置大一些，以保证在高负荷运行时，过流保护能够正常工作。
此外，还需要考虑电力系统中可能出现的短路故障，短路故障通常电流较大，所以过速值应该能够快速地检测到短路故障，并切断故障电路。
一般来说，短路故障的电流是设备额定电流的几倍，所以过速值可以设置为设备额定电流的2倍或更大。
最后，还需要根据电力系统的可靠性要求来确定过速值。
电力系统的可靠性要求通常取决于系统的重要性和经济性。
如果系统的可靠性要求高，那么过速值可以设置得较小，以便更加精准地保护设备。
相反，如果系统的可靠性要求较低，那么过速值可以设置得相对较大，以降低过流保护误动作的可能性。
总之，过流速断定值的计算需要综合考虑设备的额定电流、电力系统的负荷情况、短路故障电流和系统的可靠性要求。
只有合理设置过速值，才能保护设备的安全运行，提高电力系统的可靠性。
同时，需要注意的是，过速值不是一成不变的，应该根据电力系统的实际运行情况和设备的工作特性进行定期检查和调整，以确保过速保护装置始终起到有效的保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答读者问
【编者按】山西省临县电业局高宁奎给本刊作者苏玉林致信（见下文），
询问有关继电保护的三个问题，很有代表性、自本期开始，我们以“答读者问” 的形式请苏玉林高工逐一解答，以满足高宁奎同志的要求.希望广大读者也感兴趣。
尊敬的苏高工：您好。
提笔先问您身体健康，一切均好，万事如意。
我是您忠实的读者，您在《农村电气化》杂志1987年第一期至1988年第二期上所刊的“电力系统短路电流实用计算”，和1990年第一期到1991年第一期所刊的“二次回路阅读法”，我全部看完，并做了笔记，感到很好，很有实用性。
现去信，我有一事相求，敬请您在百忙中，抽时间给介绍一下；
一、线路（35kV级以下）的电流速断保护经计算灵敏度达不到要求时，应采取什么措施？如何计算？
二、变压器（35kV、5000kVA以下）电流速断保护经计算灵敏度达不到要求
后，采用“差动保护”时，如何计算？电流互感器的变比如何选择？
三、电力电容器（10kV以下）馈线保护的计算原则、方法和步骤是什么？敬请在百
忙中，抽时间回信为盼。
谢谢您。
山西省临县电业局高宁奎1991 年5
月26日
答问题1
线路的过流、速断保护定值计算方法
苏玉林北京供电局（100031）
在10〜35kV的输电线路中，一般配置有过流、速断及三相一次重合闸。
现就这类保护定值的简便、可行的计算方法举例说明，以便全国同行交流经验。
一条线路带一台变压器，（如图1）
甲乙t
图1 一欢系统图
（一）给定条件
1•系统的最大及最小运行方式下的标么电抗值（以1000M VA为基准容量）分别为：
X 大=3 X小=5
2 .线路X L 的线号为LGJ-150,长度为10km
3 .变压器 B : S e =3200kVA U D % =7. 5% I e =53A
（二）线路及变压器阻抗参数标么值计算
2. 十 —dtl 十：JO . 37.
甸公肛的么值为*
台产己厂 Q < 0.2 I J0.37 ） /土腭， f 17 H-Jo .
3
金线标么（HL 抗直为；
^=<0,17 十 JO H — 了十 j 手
―交压懿标么电抗徂 盘歸巒 R 7.5^ X 苇舞亠 務线跻艮型压:器朽氏么阻舒工于EM 2M ，
侧D 1点三相短路最大方式下:
（四）变压器的过流及速断定值计算
在辐射型的电力系统中，继电保护定值计算过程应遵循 方
法，即：首先计算电网末端设备的保护定值，然后再计算上 以上原则，在图1的系统中，应首先计算变压器的定值。
1 .变压的过流定值
考虑变压器的过负荷，按21 e 整定：
I dz = 2 X 53 = 106A
动作时间上，按与所带配电线路的过流时间配合整定。
0. 5S 则：
t=0 . 5 十厶 t=0. 5+ 0. 5=1s
2 .变压器速断定值
按在系统最大运行方式下，躲过变压器低压侧三相短路电流整定：
I dz = K K D1 大=1. 3 X 561 = 729.
3A
ra 2 丰共么阻抗像圉 参数表，LGJ- 15 0型号每公里的阻抗为
（三）短路电流计算
I .线路。
经查线路
-U5S1A
525 A
S 穽隹豔应居侧1口*点三 相短跻 城大方贰下L
—274S ,3 T Q ・ ^ = 206 1 ,3A A
1.变压器低压 “由下而上”的计算 级保护定值。
据 若配电路过流时间为 ]oqo/^/~3~ x n.5
a -i- ^+~23?4
最小方盘下： lona/Ay-J" X 35
3+ 3
垠小力式下；
3 .检查变压器过流及速断的灵敏度 保护定值确定之前，必须检查拟取定值的灵敏度.
(1) 过流灵敏度。
据经验，在系统最小运行方式下，变压器低压侧三相短 路时，灵敏度KL 大于或等于2即可。
K L =I DI 小/I Dz =525/106=4. 95>2,满足要求。
525/106
(2) 速断灵敏度。
在系统最小运行方式下，变压器高压侧三相短路时，其 灵敏度应大于1. 2。
&= I D1 小/I Dz =2061. 3/729 . 3=2. 8,满足要求。
(五) 甲站35kV 线路的过流及速断定值计算
1 .过流定值.接与变压器过流定值I dzB 相配合整定，即；
1 dz = QdzB =127. 2A
2 .速断定值.此系统的线路速断定值整定原则有二种：一是躲过乙站高压 母线短路整定；二是与乙站变压器速断定值相配合整定，最后经计算确定.
(1)按系统最大方式，躲过己站高压母线三相短路整定.
I dz = K K D2大=1. 2 X 2748 . 3"3298A
注K<为可靠系统系数，取1. 2~1. 3.
检查灵敏度：要求在最小运行方式时线路的保护范围不小于 15%，即:
血%彳+~ 7小)乎/X £ %洌5 %
■ ■ V
" ■・■ idl.ll 壬’ LB n 1 ■ di lii LI ■ ■ 式中 I j -—基准电流
I dz ――速断定值.
X 小一一系统最小运行方式时的电抗标么值.
儿——线路全长的阻抗标么值
2 )按与变压器速断定值IdzB 相配合整定
I dz =K)I dzB =1. 2X 729. 3=875. 2A
检查此值的保护范围：利用上述公式
-399.&%>15%满足耍求，从结果
看，速断可保护全线路，并可做变压器速断保护后备.
经上述计算，应按第二原则整定其速断值为宜，即取： l dz =875. 2A 。
取此值的优点是：全线路都在速断保护范围之内，有利于快速切除故障，对 提高系统稳定及减少设备损坏是有利的； 但也存在着缺点，如当变压器高压侧发 生短路，(图1的D 点)则变压器的开关3和线路开关1均速断动作跳闸.虽存 在着此问题，但对本系统来说，不会造成扩大停电范围的事故。
再说，一般线路 都配有三相自动重合闸装置，所
以当甲站开关1跳闸后，又自动的重合发出，恢 复了对乙站的高压侧供电.
乂％
若电站线路开关1无配置三相自动重合闸装置，在系统允许的情况下，可将 速断改为时限速断，动作时间：t=0 • 5s ，这样就可完全避免以上的缺点.
二、一条线路带两台变压器，如图 3
1刖
B J O T
（一） 给定条件
1 •系统、线路及变压器参数同前.
2 •乙站两台变压器有时并列运行时.
（二） 标么阻抗参数图，如图4:
Bt
23-4 23.4 -V
（三）短路电流计算
1 •当系统为最小运行方式，乙站两台变压器并列运行，在低压侧短路时的 电流值及流过各变压器的短路电流值：
r “ 1000/v 3 X35 …*
匚烛=盂=一5壬3工柘4/2 =0加
= 837A
各变压器流过的短路电流值为：
【M E =】於打二L 学少=主|丄=41 &• 5 A
若变压器Bi 、B 的过流及速断定值，仍取前已计算的数值，则过流的灵敏度 为:
3普二喘九9沁可以.
•当系统为最大运行方式，乙站两台变压器并列运行，低压侧三相短路电 丁5氏=3不3十2 3. =931/A
因过流灵敏度较高，若乙站低压母联开关7配置有自投装置，则变压器过流 定值可适当提高，以免在自投动作时，造成变压器过负荷跳闸。
837 2
流
经计算，变压器的速断定值灵敏度也能满足要求，不再重述。
（四）甲站开关1保护定值计算
1 .过流定值
Jj,= L.S x CI.. — 1 x 宀 3 +S3》
.二® A
......... 按两台变压器额
定电流的1. 5倍计算
流时间长0。
5s
2 .速断定值
I rfJ =K jr I &]t =l i 3X93L6 = i211.1A
躲过乙站两台变压器并列运行时低压侧三相短路整定： 检查此值对乙站高压倒短路时的
灵敏度： K 严I ： = j 满足要
求.
动作时间取0. 5S 为宜.即改为时限速断保护.若系统不允许增加 0 . 5S 时限，也可取0S 。
但此 时要求甲站开关，必须加装重合闸。
其原因分析如下：
当变压器B i （或B 2）高压侧发生短路时，变压器 B （或B ）及甲站开关1 的速断保护动作，使开关跳闸，然后甲站开关1的重合闸动作，将开关1自动合 上,恢复了乙站末发生故障的变压器的供电。
此方法虽然可行，但对未发生故障 的变压器造成了瞬间停电。
t=t> +Jt = tj + 0.5S
动作时间较变压器过
按系统最大运行方式,。
