材料成型工艺基础部分复习题答案

合集下载

材料成型技术习题库+答案

材料成型技术习题库+答案

材料成型技术习题库+答案一、单选题(共37题,每题1分,共37分)1.手工电弧焊焊接薄板时,为防止烧穿常采用的工艺措施之一是A、氩气保护B、CO2保护C、直流正接D、直流反接正确答案:D2.炒菜用的铸铁锅适合用下列哪种成形方法___A、锻造B、挤压铸造C、冲压D、砂型铸造正确答案:B3.零件工作时的正应力方向与纤维方向应该A、垂直B、无关C、平行D、相交正确答案:C4.下列焊接方法中,只适于立焊的是A、手弧焊B、埋弧自动焊C、电渣焊D、CO2保护焊正确答案:D5.表现为铸件的外形尺寸减小的是A、液态收缩B、固态收缩C、凝固收缩D、合并收缩正确答案:B6.锻造时当金属的加热温度过高,内部晶粒急剧长大,使塑性降低的现象称为A、硬化B、过烧C、过热D、熔化正确答案:C7.生产中为提高合金的流动性,常采用的方法是A、降低出铁温度B、延长浇注时间C、提高浇注温度D、加大出气口正确答案:C8.预锻模膛与终锻模膛相比,它的A、应有冲孔连皮B、圆角应大些,斜度应小些C、带有飞边槽D、圆角和斜度应大些正确答案:D9.合金化学成份对流动性的影响主要取决于A、过热温度B、凝固点C、熔点D、结晶温度区间正确答案:D10.以下冲压工序中,属于冲裁工序的是A、冲挤B、弯曲C、拉深D、落料正确答案:D11.焊接低碳钢或普低钢时,选用电焊条的基本原则是A、等强度原则B、经济性原则C、可焊性原则D、施工性原则正确答案:A12.自由锻件坯料质量的计算公式是A、G坯料=G锻件+G飞边B、G坯料=G锻件+C烧损C、G坯料=G锻件+G飞边+C烧损D、G坯料=G锻件+G烧损+G料头正确答案:D13.锻造前坯样加热的目的是A、提高塑性,降低韧性B、提高强度,降低韧性C、提高塑性,提高变形抗力D、提高塑性,增加韧性正确答案:D14.下列零件不属于轴类零件的是___A、垫圈B、螺栓C、拔叉D、丝杠正确答案:A15.生产火车车轮、重型水压机横梁等重型机械最适合的材料是A、铸钢B、铸铁C、铸造黄铜D、铸造合金正确答案:A16.生产较大的套筒、管类铸件,常用的铸造方法是A、挤压铸造B、压力铸造C、熔模铸造D、离心铸造正确答案:D17.具有较好的脱氧、除硫、去氢和去磷作用以及机械性能较高的焊条是A、不锈钢焊条B、结构钢焊条C、酸性焊条D、碱性焊条正确答案:D18.可锻铸铁的制取方法是,先浇注成A、球墨组织B、灰口组织C、麻口组织D、白口组织正确答案:D19.齿轮毛坯锻造前,应先对棒料进行A、拔长B、打磨C、镦粗D、滚挤正确答案:C20.不属于埋弧自动焊的特点是A、节省材料B、焊接质量好C、生产率高D、适应性广正确答案:D21.焊接热影响区中,对焊接接头性能不利的区域是A、部分相变区B、正火区C、熔合区D、焊缝金属正确答案:C22.铸件的缩孔常出现在铸件的A、厚部B、底部C、芯部D、最后凝固部位正确答案:D23.钢的杂质元素中哪一种会增加其冷脆性____A、TiB、NiC、SD、P正确答案:D24.下列哪一项不是热裂纹的特征A、形状曲折B、尺寸较短C、缝隙较宽D、金属光泽正确答案:D25.影响焊接热影响区大小的主要因素是A、焊接方法B、焊接规范C、接头形式D、焊缝尺寸正确答案:B26.下列制品中最适宜于铸造的是A、铁锅B、哑铃C、钢精锅D、子弹壳正确答案:B27.氩弧焊特别适于焊接容易氧化的金属和合金,是因为A、氩气是惰性气体B、氩弧温度高C、氩弧热量集中D、氩气容易取得正确答案:A28.航空发动机机箱的成形方法可以是___A、铝合金铸造B、圆钢锻造C、板料冲压D、球墨铸铁铸造正确答案:A29.为简化锻件形状而增加的那部分金属称为A、余量B、坯料C、敷料D、余块正确答案:C30.闪光对焊属于哪种焊接类别A、激光焊B、熔焊C、钎焊D、压焊正确答案:D31.铸件最小壁厚要受到限制,主要是由于薄壁件中金属流动性低,容易产生A、缩孔和缩松B、应力和变形C、冷隔和浇不足D、开裂正确答案:C32.铸件壁越厚,其强度越低,主要是由于A、冷隔严重B、碳含量态低C、易浇不足D、晶粒粗大正确答案:D33.下列合金线收缩率最大的A、铸造黄铜B、铸钢C、铸铁D、铸铝正确答案:A34.手弧焊时,操作最方便,焊缝质量最易保证,生产率又高的焊缝空间位置是A、立焊B、仰焊C、平焊D、横焊正确答案:C35.对于由几个零件组合成的复杂部件,可以一次铸出的铸造方法是A、熔模铸造B、挤压铸造C、压力铸造D、离心铸造正确答案:A36.普通车床床身浇注时,导轨面应该A、朝右侧B、朝下C、朝左侧D、朝上正确答案:B37.下列属于变形工序的是A、修整B、拉深C、落料D、冲裁正确答案:B二、判断题(共63题,每题1分,共63分)1.冲压件成形后一般不再进行机械加工才即可作为零件使用。

材料成型基础复习试题(含答案)

材料成型基础复习试题(含答案)

材料成型基础复习试题(含答案)试卷1⼀、思考题1.什么是机械性能?(材料受⼒作⽤时反映出来的性能)它包含哪些指标?(弹性、强度、塑性、韧性、硬度等)各指标的含意是什么?如何测得?2.硬度和强度有没有⼀定的关系?为什么? (有,强度越⾼,硬度越⾼)为什么?(都反映材料抵抗变形及断裂的能⼒)3.名词解释:过冷度,晶格,晶胞,晶粒与晶界,同素异晶转变,固溶体,⾦属化合物,机械混合物。

4.过冷度与冷却速度有什么关系?对晶粒⼤⼩有什么影响? (冷却速度越⼤过冷度越⼤,晶粒越细。

)5.晶粒⼤⼩对⾦属机械性能有何影响?常见的细化晶粒的⽅法有哪些? (晶粒越细,⾦属的强度硬度越⾼,塑韧性越好。

孕育处理、提⾼液体⾦属结晶时的冷却速度、压⼒加⼯、热处理等)6.说明铁素体、奥⽒体、渗碳体和珠光体的合⾦结构和机械性能。

7.默绘出简化的铁碳合⾦状态图,并填⼈各区域内的结晶组织。

8.含碳量对钢的机械性能有何影响?⼆、填表说明下列符号所代表的机械性能指标三、填空1. 碳溶解在体⼼⽴⽅的α-Fe中形成的固溶体称铁素体,其符号为F ,晶格类型是体⼼⽴⽅,性能特点是强度低,塑性好。

2. 碳溶解在⾯⼼⽴⽅的γ-Fe中形成的固溶体称奥⽒体,其符号为 A ,晶格类型是⾯⼼⽴⽅,性能特点是强度低,塑性⾼。

3. 渗碳体是铁与碳的⾦属化合物,含碳量为6.69%,性能特点是硬度⾼,脆性⼤。

4. ECF称共晶线线,所发⽣的反应称共晶反应,其反应式是得到的组织为 L(4.3%1148℃)=A(2.11%)+Fe3C 。

5. PSK称共析线线,所发⽣的反应称共析反应,其反应式是A(0.77%727 ℃)=F(0.0218%)+ Fe3C 得到的组织为珠光体。

6. E是碳在γ-Fe中的最⼤溶解度点,P是碳在α-Fe中的最⼤溶解度点, A l线即 PSK ,A3线即 GS , A cm线即 ES 。

7. 45钢在退⽕状态下,其组织中珠光体的含碳量是 0.77% 。

《材料成型工艺基础》部分习题答案

《材料成型工艺基础》部分习题答案

《材料成型工艺基础》部分习题答案《材料成型工艺基础》部分习题答案《材料成型工艺基础》部分习题答案②熔核偏移:在焊接不同厚度或不同材质的材料时,因薄板或导热性好的材料吸热少,散热快而导致熔核偏向厚板或导热差的材料的现象。

③方法:对不同的材质和板厚的材料应满足不同的最小点距的要求;可采用特殊电极和工艺垫片的措施,防止熔核偏移。

⑷.试述电阻对焊和闪光对焊的过程,为什么闪光对焊为固态下的连接接头?答:电阻对焊:先将焊件夹紧并加压,然后通电使接触面积温度达到金属的塑性变形温度(950℃~1000℃),接触面金属在压力下产生塑性变形和再结晶,形成固态焊接接头。

闪光对焊:先通电,后接触。

开始时因个别点接触、个别点通电而形成的电流密度很高,接触面金属瞬间熔化或气化,形成液态过梁。

过梁上存在电磁收缩力和电磁力及斥力而使过梁爆破飞出,形成闪光。

闪光一方面排除了氧化物和杂质,另一方面使得对接触的温度迅速升高。

当温度分布达到合适的状态后,立刻施加顶锻力,将对接处所有的液态物质全部挤出,使纯净的高温金属相互接触,在压力下产生塑性变形和再结晶,形成固态连接接头。

第十二章⑴.钎焊和熔焊最本质的区别是什么?钎焊根据什么而分类?答:①区别:钎焊在低于构件的'熔点的温度下进行,而熔焊是在达到材料的熔点时进行。

②钎焊是根据材料的熔点和受力而分类。

⑵.试述钎焊的特点及应用范围。

钎料有哪几种?答:①特点:a.钎焊过程中,工件加热温度较低,组织和力学性能变化很小,变形也小。

接头光滑平整、焊件尺寸精确;b.可焊接性能差异大的异种金属,对焊件厚度没有严格限制;c.对焊件整体加热钎焊时,可同时钎焊由多条接头组成的、形状复杂的构件,生产率很高;d.钎焊设备简单,生产投资费用少。

②范围:焊接精密仪表,电器零部件,异种金属构件,某些复杂薄板结构。

③类型:硬钎焊、软钎焊。

第十三章⑴.什么叫焊接性?怎样评价和判断材料的焊接性?答:焊接性:被焊金属在一定的焊接方法、焊接材料、工艺参数及结构形式条件下,获得优质焊接接头的难易程度,即金属材料在一定的焊接工艺条件下,表现出“好焊”和“不好焊”的差别。

材料成型工艺基础第二版课后答案

材料成型工艺基础第二版课后答案

材料成型工艺基础第二版课后答案【篇一:《材料成型工艺基础》部分习题答案】class=txt>第一章⑵.合金流动性决定于那些因素?合金流动性不好对铸件品质有何影响?答:①合金的流动性是指合金本身在液态下的流动能力。

决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。

②合金流动性不好铸件易产生浇不到、冷隔等缺陷,也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。

⑷.何谓合金的收縮?影响合金收縮的因素有哪些?答:①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象,称为收縮。

②影响合金收縮的因素:化学成分、浇注温度、铸件结构和铸型条件。

⑹.何谓同时凝固原则和定向凝固原则?答:①同时凝固原则:将内浇道开在薄壁处,在远离浇道的厚壁处出放置冷铁,薄壁处因被高温金属液加热而凝固缓慢,厚壁出则因被冷铁激冷而凝固加快,从而达到同时凝固。

②定向凝固原则:在铸件可能出现縮孔的厚大部位安放冒口,使铸件远离冒口的部位最先凝固,靠近冒口的部位后凝固,冒口本身最后凝固。

第二章⑴ .试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。

答:石墨在灰铸铁中以片状形式存在,易引起应力集中。

石墨数量越多,形态愈粗大、分布愈不均匀,对金属基体的割裂就愈严重。

灰铸铁的抗拉强度低、塑性差,但有良好的吸震性、减摩性和低的缺口敏感性,且易于铸造和切削加工。

石墨化不充分易产生白口,铸铁硬、脆,难以切削加工;石墨化过分,则形成粗大的石墨,铸铁的力学性能降低。

⑵.影响铸铁中石墨化过程的主要因素是什么?相同化学成分的铸铁件的力学性能是否相同?答:①主要因素:化学成分和冷却速度。

②铸铁件的化学成分相同时铸铁的壁厚不同,其组织和性能也不同。

在厚壁处冷却速度较慢,铸件易获得铁素体基体和粗大的石墨片,力学性能较差;而在薄壁处,冷却速度较快,铸件易获得硬而脆的白口组织或麻口组织。

⑸.什么是孕育铸铁?它与普通灰铸铁有何区别?如何获得孕育铸铁?答:①经孕育处理后的灰铸铁称为孕育铸铁。

材料成形基础复习题答案

材料成形基础复习题答案

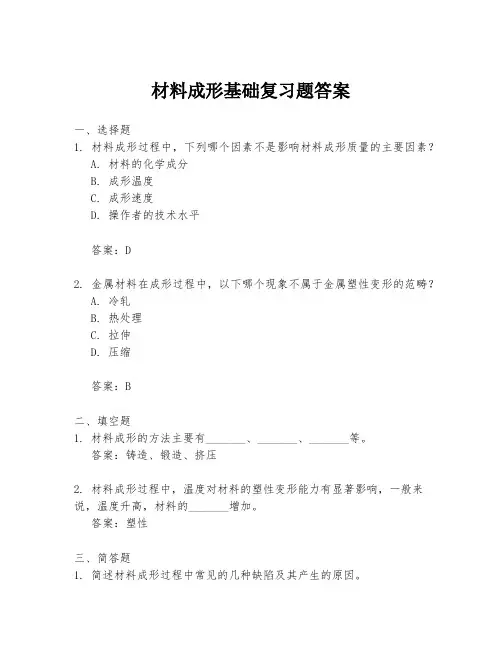

材料成形基础复习题答案一、选择题1. 材料成形过程中,下列哪个因素不是影响材料成形质量的主要因素?A. 材料的化学成分B. 成形温度C. 成形速度D. 操作者的技术水平答案:D2. 金属材料在成形过程中,以下哪个现象不属于金属塑性变形的范畴?A. 冷轧B. 热处理C. 拉伸D. 压缩答案:B二、填空题1. 材料成形的方法主要有_______、_______、_______等。

答案:铸造、锻造、挤压2. 材料成形过程中,温度对材料的塑性变形能力有显著影响,一般来说,温度升高,材料的_______增加。

答案:塑性三、简答题1. 简述材料成形过程中常见的几种缺陷及其产生的原因。

答案:材料成形过程中常见的缺陷包括裂纹、气泡、夹杂等。

裂纹产生的原因可能是材料内部应力过大或成形温度不适宜;气泡产生的原因可能是材料内部气体过多或成形过程中气体排出不充分;夹杂产生的原因可能是原材料中含有杂质或成形过程中材料表面污染。

2. 材料成形过程中,如何控制成形件的尺寸精度?答案:控制成形件的尺寸精度可以通过以下方法:首先,选择合适的成形工艺和参数,如成形速度、温度等;其次,采用高精度的模具和设备;再次,进行成形过程中的在线监测和调整;最后,进行成形后的尺寸检验和修正。

四、计算题1. 已知一块钢板的厚度为10mm,宽度为1000mm,长度为2000mm,若通过冷轧工艺将其厚度减小到8mm,求冷轧后的钢板长度。

答案:首先,根据体积守恒原理,冷轧前后钢板的体积不变。

设冷轧后钢板的长度为L',则有:\[ 10mm \times 1000mm \times 2000mm = 8mm \times 1000mm\times L' \]\[ L' = \frac{10mm \times 2000mm}{8mm} = 2500mm \]五、论述题1. 论述材料成形技术在现代制造业中的应用及其重要性。

答案:材料成形技术是现代制造业的基础,广泛应用于汽车、航空航天、建筑、电子等多个领域。

材料成型及工艺基础考试题含答案

材料成型及工艺基础考试题含答案

《材料成形技术基础》考试样题(本卷共10页)注:答案一律写在答题页中规定位置上,写在其它处无效。

一、判断题(16分,每空0.5分。

正确的画“O”,错误的画“×”)1.过热度相同时,结晶温度范围大的合金比结晶温度范围小的合金流动性好。

这是因为在结晶时,结晶温度范围大的合金中,尚未结晶的液态合金还有一定的流动能力。

F2.采用顺序凝固原则,可以防止铸件产生缩孔缺陷,但它也增加了造型的复杂程度,并耗费许多合金液体,同时增大了铸件产生变形、裂纹的倾向。

T3.缩孔和缩松都是铸件的缺陷,在生产中消除缩孔要比消除缩松容易。

T4.铸件铸造后产生弯曲变形,其原因是铸件的壁厚不均匀,铸件在整个收缩过程中,铸件各部分冷却速度不一致,收缩不一致,形成较大的热应力所至。

T5.影响铸件凝固方式的主要因素是合金的化学成分和铸件的冷却速度。

F6.制定铸造工艺图时,铸件的重要表面应朝下或侧立,同时加工余量应大于其它表面。

T7.铸造应力包括热应力和机械应力,铸造应力使铸件厚壁或心部受拉应力,薄壁或表层受压应力。

铸件壁厚差越大,铸造应力也越大。

F8.为了防止铸钢件产生裂纹,设计零件的结构时,尽量使壁厚均匀;在合金的化学成分上要严格限制硫和磷的含量。

T9.用压力铸造方法可以生产复杂的薄壁铸件,同时铸件质量也很好。

要进一步提高铸件的机械性能,可以通过热处理的方法解决。

F10.铸件大平面在浇注时应朝下放置,这样可以保证大平面的质量,防止夹砂等缺陷。

T11.自由锻的工序分为辅助工序、基本工序和修整工序,实际生产中,最常用的自由锻基本工序是镦粗、拔长、冲孔和轧制等。

T12.制定铸造工艺图时,选择浇注位置的主要目的是保证铸件的质量,而选择分型面的主要目的是简化造型工艺。

T13.把低碳钢加热到1200℃时进行锻造,冷却后锻件内部晶粒将沿变形最大的方向被拉长并产生碎晶。

如将该锻件进行再结晶退火,便可获得细晶组织。

T14.纤维组织使金属的机械性能具有方向性。

材料成型工艺基础习题及答案

材料成型工艺基础习题及答案

1.铸件在冷却过程中,若其固态收缩受到阻碍,铸件内部即将产生内应力。

按内应力的产生原因,可分为应力和应力两种。

2.常用的特种铸造方法有:、、、、和等。

3.压力加工是使金属在外力作用下产生而获得毛坯或零件的方法。

4.常用的焊接方法有、和三大类。

5.影响充型能力的重要因素有、和等。

6.压力加工的基本生产方式有、、、、和等。

7.热应力的分布规律是:厚壁受应力,薄壁受应力。

8.提高金属变形的温度,是改善金属可锻性的有效措施。

但温度过高,必将产生、、和严重氧化等缺陷。

所以应该严格控制锻造温度。

9.板料分离工序中,使坯料按封闭的轮廓分离的工序称为;使板料沿不封闭的轮廓分离的工序称为。

10.拉深件常见的缺陷是和。

11.板料冲压的基本工序分为和。

前者指冲裁工序,后者包括、、和。

12.为防止弯裂,弯曲时应尽可能使弯曲造成的拉应力与坯料的纤维方向。

13.拉深系数越,表明拉深时材料的变形程度越大。

14.将平板毛坯变成开口空心零件的工序称为。

15.熔焊时,焊接接头是由、、和组成。

其中和是焊接接头中最薄弱区域。

16.常用的塑性成形方法有:、、、、等。

16.电阻焊是利用电流通过焊件及接触处所产生的电阻热,将焊件局部加热到塑性或融化状态,然后在压力作用下形成焊接接头的焊接方法。

电阻焊分为焊、焊和焊三种型式。

其中适合于无气密性要求的焊件;适合于焊接有气密性要求的焊件;只适合于搭接接头;只适合于对接接头。

1.灰口铸铁的流动性好于铸钢。

()2.为了实现顺序凝固,可在铸件上某些厚大部位增设冷铁,对铸件进行补缩。

()3. 热应力使铸件的厚壁受拉伸,薄壁受压缩。

()4.缩孔是液态合金在冷凝过程中,其收缩所缩减的容积得不到补足,在铸件内部形成的孔洞。

()5.熔模铸造时,由于铸型没有分型面,故可生产出形状复杂的铸件。

()6.为便于造型时起出模型,铸件上应设计有结构斜度即拔模斜度。

()7.合金的液态收缩是铸件产生裂纹、变形的主要原因。

()8.在板料多次拉深时,拉深系数的取值应一次比一次小,即m1>m2>m3…>mn。

(完整版),材料成型及工艺基础考试题含答案,推荐文档

(完整版),材料成型及工艺基础考试题含答案,推荐文档

《材料成形技术基础》考试样题(本卷共10页)注:答案一律写在答题页中规定位置上,写在其它处无效。

一、判断题(16分,每空0.5分。

正确的画“O”,错误的画“×”)1.过热度相同时,结晶温度范围大的合金比结晶温度范围小的合金流动性好。

这是因为在结晶时,结晶温度范围大的合金中,尚未结晶的液态合金还有一定的流动能力。

F2.采用顺序凝固原则,可以防止铸件产生缩孔缺陷,但它也增加了造型的复杂程度,并耗费许多合金液体,同时增大了铸件产生变形、裂纹的倾向。

T3.缩孔和缩松都是铸件的缺陷,在生产中消除缩孔要比消除缩松容易。

T4.铸件铸造后产生弯曲变形,其原因是铸件的壁厚不均匀,铸件在整个收缩过程中,铸件各部分冷却速度不一致,收缩不一致,形成较大的热应力所至。

T5.影响铸件凝固方式的主要因素是合金的化学成分和铸件的冷却速度。

F6.制定铸造工艺图时,铸件的重要表面应朝下或侧立,同时加工余量应大于其它表面。

T7.铸造应力包括热应力和机械应力,铸造应力使铸件厚壁或心部受拉应力,薄壁或表层受压应力。

铸件壁厚差越大,铸造应力也越大。

F8.为了防止铸钢件产生裂纹,设计零件的结构时,尽量使壁厚均匀;在合金的化学成分上要严格限制硫和磷的含量。

T 9.用压力铸造方法可以生产复杂的薄壁铸件,同时铸件质量也很好。

要进一步提高铸件的机械性能,可以通过热处理的方法解决。

F10.铸件大平面在浇注时应朝下放置,这样可以保证大平面的质量,防止夹砂等缺陷。

T11.自由锻的工序分为辅助工序、基本工序和修整工序,实际生产中,最常用的自由锻基本工序是镦粗、拔长、冲孔和轧制等。

T12.制定铸造工艺图时,选择浇注位置的主要目的是保证铸件的质量,而选择分型面的主要目的是简化造型工艺。

T13.把低碳钢加热到1200℃时进行锻造,冷却后锻件内部晶粒将沿变形最大的方向被拉长并产生碎晶。

如将该锻件进行再结晶退火,便可获得细晶组织。

T14.纤维组织使金属的机械性能具有方向性。

材料成型技术考试题+答案

材料成型技术考试题+答案

材料成型技术考试题+答案一、单选题(共37题,每题1分,共37分)1.木制模样的尺寸应比零件大一个A、机械加工余量B、铸件材料的收缩量C、铸件材料的收缩量加机械加工余量D、模样材料的收缩量加铸件材料的收缩量正确答案:C2.由于母材淬硬倾向大,会使焊缝产生A、气孔B、未焊透C、冷裂纹D、夹杂正确答案:C3.可锻铸铁的制取方法是,先浇注成A、麻口组织B、白口组织C、灰口组织D、球墨组织正确答案:B4.常用机械零件的毛坯成型方法不包括___A、拉拔B、冲压C、铸造D、锻造正确答案:A5.铸件定向凝固的主要目的是A、减少应力B、防止夹砂C、消除缩松D、消除缩孔正确答案:D6.锤上模锻时,决定锻件最后形状的是A、终锻模膛B、预锻模膛C、切边模膛D、制坯模膛正确答案:A7.铸件最小壁厚要受到限制,主要是由于薄壁件中金属流动性低,容易产生A、缩孔和缩松B、冷隔和浇不足C、开裂D、应力和变形正确答案:B8.生产中为提高合金的流动性,常采用的方法是A、提高浇注温度B、延长浇注时间C、降低出铁温度D、加大出气口正确答案:A9.氩弧焊特别适于焊接容易氧化的金属和合金,是因为A、氩弧温度高B、氩气容易取得C、氩气是惰性气体D、氩弧热量集中正确答案:C10.手工电弧焊焊接薄板时,为防止烧穿常采用的工艺措施之一是A、氩气保护B、CO2保护C、直流正接D、直流反接正确答案:D11.焊接热影响区中,对焊接接接性能有利的区域是A、熔合区B、正火区C、过热区D、焊缝金属正确答案:B12.锻造时当金属的加热温度过高,内部晶粒急剧长大,使塑性降低的现象称为A、熔化B、过烧C、过热D、硬化正确答案:C13.零件工作时的正应力方向与纤维方向应该A、垂直B、无关C、相交D、平行正确答案:D14.合金化学成份对流动性的影响主要取决于A、熔点B、过热温度C、凝固点D、结晶温度区间正确答案:D15.冲孔模设计时的凹模尺寸应等于A、凸模尺寸加间隙B、等于设计孔的尺寸C、设计孔的尺寸加间隙D、凸模尺寸减间隙正确答案:A16.零件工作时的切应力方向与纤维方向应该A、垂直B、平行C、无关D、相交正确答案:A17.影响焊接热影响区大小的主要因素是A、接头形式B、焊接方法C、焊缝尺寸D、焊接规范正确答案:D18.手弧焊时,操作最方便,焊缝质量最易保证,生产率又高的焊缝空间位置是A、仰焊B、立焊C、横焊D、平焊正确答案:D19.下列合金线收缩率最大的A、铸钢B、铸铝C、铸造黄铜D、铸铁正确答案:C20.预锻模膛与终锻模膛相比,它的A、圆角和斜度应大些B、圆角应大些,斜度应小些C、带有飞边槽D、应有冲孔连皮正确答案:A21.下列制品中最适宜于铸造的是A、哑铃B、铁锅C、子弹壳D、钢精锅正确答案:A22.闪光对焊属于哪种焊接类别A、压焊B、熔焊C、激光焊D、钎焊正确答案:A23.普通车床床身浇注时,导轨面应该A、朝左侧B、朝右侧C、朝下D、朝上正确答案:C24.焊缝内部质量的检验方法是A、放大镜观察B、密封性检验C、耐压检验D、超声波检验正确答案:D25.表现为铸件的外形尺寸减小的是A、凝固收缩B、合并收缩C、固态收缩D、液态收缩正确答案:C26.由于母材硫、磷含量高,会使焊缝产生A、裂纹B、变形C、夹杂D、气孔正确答案:A27.灰口铸铁体积收缩率小的最主要原因是由于A、析出石墨弥补体收缩B、其凝固温度低C、砂型阻碍铸件收缩D、凝固温度区间小正确答案:A28.铸件的缩孔常出现在铸件的A、最后凝固部位B、底部C、厚部D、芯部正确答案:A29.自由锻件控制其高径比(H/D)为1.5-2.5的工序是A、拨长B、冲孔C、镦粗D、弯曲正确答案:A30.航空发动机机箱的成形方法可以是___A、圆钢锻造B、铝合金铸造C、球墨铸铁铸造D、板料冲压正确答案:B31.以下冲压工序中,属于冲裁工序的是A、冲挤B、拉深C、落料D、弯曲正确答案:C32.电渣焊主要用于A、平焊位置B、中,薄板焊件C、立焊位置D、铝及其合金焊件正确答案:C33.为简化锻件形状而增加的那部分金属称为A、余量B、余块C、敷料D、坯料正确答案:C34.大批量生产汽车油箱的焊接方法是A、缝焊B、手工电弧焊C、气焊D、点焊正确答案:A35.钢的杂质元素中哪一种会增加其热脆性____A、TiB、PC、NiD、S正确答案:D36.下列哪一项不是热裂纹的特征A、金属光泽B、尺寸较短C、形状曲折D、缝隙较宽正确答案:A37.各种铸造方法中,最基本的方法是A、砂型铸造B、压力铸造C、金属型铸造D、熔模铸造正确答案:A二、判断题(共63题,每题1分,共63分)1.壁厚1mm,材料为20钢的容器可用埋弧自动焊。

工程材料及成型工艺基础习题及答案

工程材料及成型工艺基础习题及答案
〔1〕液态合金的充型能力是液体金属充满铸型型腔,获得尺寸准确、轮廓清晰的成形件〔铸件〕的能力。
〔2〕影响液态合金充型能力的因素有合金的流动性、浇注条件、铸型充填条件。
〔1〕合金在铸造生产条件下,获得优质铸件的难易程度。 〔2〕流动性和收缩。合金的流动性越好、收缩越小,铸造性能越好。
2.什么是合金的铸造性能?衡量合金铸造性能的主要指标是什么 ?其是如何影响的?
图2-3 铸铁顶盖的两种设计方案
8.分析图2-4所示零件分型方案的优缺点,并选择其中与零件生产类型相适应的分型方案。
大批量生产
单件生产
1
2
方案1
方案1
方案2
方案2
图(b)方案1:优点是起模高度小,砂箱高度减小;缺点是分开模造型对合箱精度要求较高,不易保证整个螺纹内孔外表的质量,且需要砂芯. 方案2:优点是整体模造型,铸件的尺寸精度易于保证;铸件螺纹内孔外表质量均匀;可以直接铸出铸件的内腔,省去了型芯。缺点是下砂箱高度大,起模高度较大. 单件生产时,应选择方案2。
图2-1 铸造应力框铸件
5. 灰口铸铁的组织和性能决定于什么因素?为什么在灰口铸铁中,碳硅含量越高,则其强度越低?
1〕灰口铸铁的组织和性能决定于化学成分和冷却速度。
2〕因为碳、硅含量越高,铸铁中的石墨片就越粗大,石墨数量也越多,对基体的破坏就越严重。同时基体中铁素体的量增加,珠光体的量减少。所以铸铁的强度越低。
金属材料成形根底作业〔2〕
4.铸件在凝固过程中所造成的体积缩减如得不到液态金属的补充,将产生缩孔或缩松。凝固温度范围窄的合金,倾向于“逐层凝固〞,因此易产生缩孔;而凝固温度范围宽的合金,倾向于“糊状凝固〞,因此易产生缩松。 5.准确地估计铸件上缩孔可能产生的位置是合理安排冒口和冷铁的主要依据。生产中确定缩孔位置的常用方法有画等温线法、内切圆法和计算机模拟凝固法等。 6.顺序凝固原则主要适用于 逐层凝固的合金,其目的是消除缩孔;同时凝固原则主要适用于 糊状凝固的合金,其目的是减小应力。

材料成型工艺基础总复习及答案

材料成型工艺基础总复习及答案

材料成型工艺基础总复习及答案1铸件的凝固方式及其影响因素(1)逐层凝固方式2)糊状凝固方式3)中间凝固方式影响因素 (1)合金的结晶温度范围: 结晶温度范围越小,凝固区域越窄,越倾向于逐层凝固。

低碳钢近共晶成分铸铁倾向于逐层凝固,高碳钢、远共晶成分铸铁倾向于糊状凝固。

(2)逐渐的温度梯度: 在合金的结晶温度范围已定时,若铸件的温度梯度由小到大,则凝固区由宽变窄,倾向于逐层凝固。

2铸造性能含义及其包括内容,充型能力含义,影响合金流动性因素(合金种类、成分、浇注条件、铸型条件) :铸造性能是表示合金铸造成形获得优质铸件的能力,合金的铸造性能主要指合金的流动性、收缩性和吸收性等。

充型能力:液态合金充满铸型型腔,获得形状完整轮廓清晰的铸件的能力影响合金流动性因素1) 合金的种类。

灰铸铁、硅黄铜流动性最好,铝合金次之,铸钢最差。

2) 合金的成分。

同种合金,成分不同,其结晶特点不同,流动性也不同。

3) 浇注温度越高,保持液态的时间越长,流动性越好;温度越高,合金粘度越低,阻力越小,充型能力越强。

在保证充型能力的前提下温度应尽量低。

生产中薄壁件常采用较高温度,厚壁件采用较低浇注温度。

4) 1.铸型的蓄热能力越强,充型能力越差2. 铸型温度越高,充型能力越好3.铸型中的气体阻碍充型3合金的收缩三阶段,缩孔、缩松、应力、变形、裂纹产生阶段1. 收缩。

合金从液态冷却至常温的过程中,体积或尺寸缩小的现象。

合金的收缩过程可分为三阶段 1)液态收缩 2)凝固收缩3)固态收缩1) 缩孔的形成形成条件,金属在恒温或很窄的温度范围内结晶,铸件壁以逐层凝固方式凝固。

缩孔产生的基本原因是合金的液态收缩和凝固收缩值大于固态收缩值,且得不到补偿。

缩孔产生的部位在铸件最后凝固区域,次区域也称热节。

2) 缩松的形成铸件最后凝固的收缩未能得到补足,或者结晶温度范围宽的合金呈糊状凝固,凝固区域较宽,液、固两相共存,树枝晶发达,枝晶骨架将合金液分割开的小液体区难以得到补缩所致。

材料成型及工艺基础考试题含答案资料

材料成型及工艺基础考试题含答案资料

《材料成形技术基础》考试样题答题页(本卷共10页)三、填空(每空0.5分,共26分)1.( ) ( ) ( )2.( )3.( ) ( )4.( )5.( )( )6.( ) ( )7.( ) ( )8.( ) ( )9.( ) 10.( )11.( )12.( ) ( ) 13.( ) ( )14.( )15.( ) 16.( ) ( )17.( ) ( ) 18.( )19.( )20.( ) ( ) 21.( ) ( )22.( )23.( ) 24.( )25.( ) ( )26.( )( )27.( ) ( )28.( ) 29.( ) ( )30.( )31.( )( ) ( )32.( ) ( )四、综合题(20分)1、绘制图5的铸造工艺图(6分)修2、绘制图6的自由锻件图,并按顺序选择自由锻基本工序。

(6分)自由锻基本工序:3、请修改图7--图10的焊接结构,并写出修改原因。

图7手弧焊钢板焊接结构(2分)图8手弧焊不同厚度钢板结构(2分)修改原因:焊缝集中修改原因:不便于操作图9钢管与圆钢的电阻对焊(2分)图10管子的钎焊(2分)修改原因:修改原因:《材料成形技术基础》考试样题(本卷共10页)注:答案一律写在答题页中规定位置上,写在其它处无效。

一、判断题(16分,每空0.5分。

正确的画“O”,错误的画“×”)1.过热度相同时,结晶温度范围大的合金比结晶温度范围小的合金流动性好。

这是因为在结晶时,结晶温度范围大的合金中,尚未结晶的液态合金还有一定的流动能力。

F2.采用顺序凝固原则,可以防止铸件产生缩孔缺陷,但它也增加了造型的复杂程度,并耗费许多合金液体,同时增大了铸件产生变形、裂纹的倾向。

T3.HT100、HT150、HT200均为普通灰口铸铁,随着牌号的提高,C、Si含量增多,以减少片状石墨的数量,增加珠光体的数量。

4.缩孔和缩松都是铸件的缺陷,在生产中消除缩孔要比消除缩松容易。

材料成型复习题及答案

材料成型复习题及答案

2—1 判断题(正确的画O,错误的画×)1.浇注温度是影响铸造合金充型能力和铸件质量的重要因素.提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件.因此,浇注温度越高越好. (×)2.合金收缩经历三个阶段。

其中,液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因,而固态收缩是铸件产生内应力、变形和裂纹的主要原因. (O)3.结晶温度范围的大小对合金结晶过程有重要影响。

铸造生产都希望采用结晶温度范围小的合金或共晶成分合金,原因是这些合金的流动性好,且易形成集中缩孔,从而可以通过设置冒口,将缩孔转移到冒口中,得到合格的铸件. (O)4.为了防止铸件产生裂纹,在零件设计时,力求壁厚均匀;在合金成分上应严格限制钢和铸铁中的硫、磷含量;在工艺上应提高型砂及型芯砂的退让性。

(O)5.铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质.所以当合金的成分和铸件结构一定时;控制合金充型能力的唯一因素是浇注温度。

(×)6.铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩.共晶成分合金由于在恒温下凝固,即开始凝固温度等于凝固终止温度,结晶温度范围为零。

因此,共晶成分合金不产生凝固收缩,只产生液态收缩和固态收缩,具有很好的铸造性能。

(×)7.气孔是气体在铸件内形成的孔洞.气孔不仅降低了铸件的力学性能,而且还降低了铸件的气密性。

(O)8.采用顺序凝固原则,可以防止铸件产生缩孔缺陷,但它也增加了造型的复杂程度,并耗费许多合金液体,同时增大了铸件产生变形、裂纹的倾向. (O)2—2 选择题1.为了防止铸件产生浇不足、冷隔等缺陷,可以采用的措施有( D).A.减弱铸型的冷却能力;B.增加铸型的直浇口高度;C.提高合金的浇注温度;D.A、B和C;E.A和C.2.顺序凝固和同时凝固均有各自的优缺点。

为保证铸件质量,通常顺序凝固适合于( D),而同时凝固适合于(B)。

材料成型考试题及答案

材料成型考试题及答案

材料成型考试题及答案一、单项选择题(每题2分,共20分)1. 材料成型中,下列哪项不是常见的成型方法?A. 铸造B. 锻造C. 焊接D. 热处理答案:D2. 在金属成型过程中,金属的塑性变形主要发生在哪个区域?A. 弹性变形区B. 塑性变形区C. 断裂区D. 硬化区答案:B3. 材料成型中,冷加工和热加工的主要区别在于加工时的温度是否超过材料的哪个温度?A. 再结晶温度B. 熔点C. 玻璃化转变温度D. 相变温度答案:A4. 以下哪种材料成型方法不适用于塑料材料?A. 注塑成型B. 吹塑成型C. 冲压成型D. 热轧成型答案:D5. 材料成型过程中,提高材料的成型性能可以通过哪种方式实现?A. 提高材料的屈服强度B. 降低材料的硬度C. 提高材料的塑性D. 增加材料的脆性答案:C6. 在材料成型中,哪种因素会影响材料的成型极限?A. 材料的厚度B. 材料的表面粗糙度C. 材料的化学成分D. 所有以上因素答案:D7. 材料成型中,哪种焊接方法适用于薄板材料?A. 电弧焊B. 激光焊C. 电子束焊D. 氧乙炔焊答案:B8. 材料成型中,哪种成型方法可以改善材料的内部组织结构?A. 冷挤压B. 热挤压C. 热处理D. 机械加工答案:C9. 在材料成型中,哪种因素会影响材料的成型精度?A. 模具的精度B. 材料的硬度C. 成型速度D. 所有以上因素答案:D10. 材料成型中,哪种成型方法适用于生产大型复杂形状的零件?A. 铸造B. 锻造C. 焊接D. 机械加工答案:A二、多项选择题(每题3分,共15分)1. 材料成型中,以下哪些因素会影响材料的成型性能?A. 材料的化学成分B. 材料的微观结构C. 材料的表面处理D. 材料的热处理状态答案:ABCD2. 在材料成型过程中,以下哪些是常见的成型缺陷?A. 裂纹B. 气泡C. 变形D. 氧化皮答案:ABCD3. 材料成型中,以下哪些是提高材料成型质量的措施?A. 优化模具设计B. 控制成型温度C. 增加材料的塑性D. 改善材料的表面处理答案:ABCD4. 材料成型中,以下哪些焊接方法适用于不锈钢材料?A. 电弧焊B. 激光焊C. 电子束焊D. 摩擦焊答案:ABCD5. 在材料成型中,以下哪些是影响材料成型成本的因素?A. 材料成本B. 能源消耗C. 模具成本D. 人工成本答案:ABCD三、判断题(每题1分,共10分)1. 材料成型过程中,材料的塑性变形是不可逆的。

材料成型技术基础知识点含答案

材料成型技术基础知识点含答案

知识点11、凝固成形的方法包括砂型铸造、金属型铸造、压力铸造、熔模铸造等。

2、宏观偏析可分为正常偏析,逆偏析和密度偏析等。

3、进行铸件设计时,不仅要保证其工作性能和力学性能要求,还必须认真考虑铸造工艺和合金铸造性能对铸件结构的要求。

4、铸件的缺陷类型包括缩孔、缩松、裂纹、变形等。

5、冲压模具工作零件是指对坯料直接进行加工的零件;定位零件是指用来确定加工中坯料正确位置的零件。

6、挤压按金属的流动方向和凸模的运动方向可分为正挤压、反挤压、复合挤压、径向挤压。

7、手工电弧焊焊条药皮的主要作用有保护作用、冶金作用、提高焊接工艺性能。

8、焊接残余变形总体变形分纵向收缩变形、横向收缩变形、弯曲变形和扭曲变形。

9、氩弧焊按电极可分为钨极氩弧焊和熔化极氩弧焊两种.10、形核时,仅依靠液相内部自发形核的过程,一般需要较大的过冷度才能得以完成;而实际凝固过程中,往往依靠外来质点或容器壁面形核,这就是所谓的非自发形核过程。

11、一般凝固温度间隔大的合金,其铸件往往倾向于糊状凝固,否则倾向于逐层凝固。

12、焊接接头由焊缝和热影响区两部分组成.13、挤压成形按成形温度可分为热挤压、温挤压、冷挤压。

14、材料的体积变化是由应力球张量引起的,材料的塑性变形是由应力偏张量引起的。

15、焊接内应力按其产生的原因可分为:热应力、相变应力和机械阻碍应力。

16液态金属凝固方式一般由合金固液相线温度间隔和凝固件断面温度梯度两个因素决定。

17、晶体生长方式决定于固一液界面结构。

一般粗糙界面对应于连续长大;光滑界面对应于侧面长大。

18.设计铸造模样时,要考虑加工余量,收缩余量,起模斜度和铸造圆角等四个方面.19.焊条的选用原则是,结构钢按等强度原则选择,不锈钢和耐热钢按同成分原则选择.20.合金的凝固温度范围越宽的合金,其铸造性能越差 ,越容易形成缩松缺陷.21.合金在凝固过程中的收缩可分为三个阶段,依次为液态收缩,凝固收缩,固态收缩 .22.冲压的基本工序有冲裁,弯曲,拉深,成形等.23.常见焊接缺陷主要有焊接裂纹,未焊透,气孔,夹渣,咬边等.24.焊缝的主要接头形式有对接接头,角接接头, T形接头,搭接接头等四种.25.锻造加热时的常见缺陷有过热,过烧,脱碳,氧化开裂等.26.铸造时设置冒口的作用是补缩、排气、集渣 ,设置冷铁的作用是加大铸件某一部分的冷却速度,调节铸件的凝固顺序 .27.金属坯料经热变形后会形成再结晶组织,且变形程度愈大,这种组织愈粗大 ,它使金属的机械性能能带来力学性能下降.28.按焊条药皮的类型,电焊条可分为酸性焊条和碱性焊条两大类.知识点21、为什么说非自发形核比自发形核容易?(所需的临界形核功小,因而对能量起伏的要求小;非自发形核借助外来杂质或衬底,有利于形核)2、逐层凝固与糊状凝固之间有何区别?(其凝固的温度范围不同,逐层凝固的温度范围窄,而糊状凝固的温度相对较宽,其凝固后所得组织也不同)3、焊接热过程的特点是什么?(体积小,冷却速度大;过热温度高;对流强烈;动态下凝固)4、多道焊为什么可以提高焊缝金属的塑性?(后一道焊接对前一道有预热作用)5、米泽斯屈服准则与屈雷斯加屈服准则有何差别?在什么状态下两个屈服准则相同?*(轴对称状态)什么状态下差别最大?(平面状态)6、铸铁合金中石墨形态共有几种?一般可通过什么方法改变石墨形态?7、板料成型模具一般有哪几部分组成(凹凸模)?每部分各起到什么作用?8、锤上模锻(上模具固定在垂头上,下模具固定在衡垫,通过上模的运动直接对坯料施加力来获得所需形状尺寸)与压力机(锻造力是压力,变形程度低,可以锻造低塑性材料;锻造时行程不变,每个变形工步在一次行程中完成,便于机械化、自动化;滑块精度高,起模斜度,加工余量锻造公差小;振动和噪声小,改善了劳动条件)模锻变形特点有何不同?9、手工电弧焊的原理(利用电能在焊条与工件间产生的电弧热将焊条和工件熔化而焊接。

材料成型基础试题及答案

材料成型基础试题及答案

材料成型基础试题及答案一、单项选择题(每题2分,共20分)1. 材料成型过程中,下列哪项不是影响材料成型质量的因素?A. 材料性质B. 成型温度C. 成型速度D. 材料颜色答案:D2. 金属材料在成型过程中,下列哪项不是其主要的成型方法?A. 铸造B. 锻造C. 挤压D. 焊接答案:D3. 在塑料成型中,注射成型的主要优点是什么?A. 适合小批量生产B. 生产效率高C. 材料浪费少D. 成型精度低答案:B4. 玻璃成型中,吹制法主要用于成型哪种类型的玻璃制品?A. 平板玻璃B. 瓶罐类C. 光学玻璃D. 纤维玻璃5. 陶瓷材料成型时,下列哪项不是常用的成型方法?A. 干压成型B. 注浆成型C. 挤出成型D. 热压成型答案:D6. 金属材料的锻造成型中,下列哪项不是锻造的基本工序?A. 切割B. 热处理C. 锻造D. 冷却答案:A7. 在材料成型中,下列哪项不是影响成型件尺寸精度的因素?A. 模具设计B. 材料性质C. 成型温度D. 成型后的装饰答案:D8. 塑料注射成型中,下列哪项不是注射机的主要组成部分?A. 注射系统B. 合模系统C. 冷却系统D. 切割系统答案:D9. 金属材料的热处理过程中,下列哪项不是常见的热处理方法?B. 正火C. 淬火D. 冷拔答案:D10. 在材料成型中,下列哪项不是影响成型件表面质量的因素?A. 模具表面粗糙度B. 成型温度C. 材料流动性D. 成型后的抛光答案:D二、多项选择题(每题3分,共15分)1. 材料成型中,影响成型件尺寸精度的因素包括哪些?A. 模具设计B. 成型温度C. 材料性质D. 成型压力答案:A, B, C, D2. 塑料成型中,下列哪些是常见的成型方法?A. 注射成型B. 吹塑成型C. 热压成型D. 挤出成型答案:A, B, D3. 金属材料的锻造成型中,常用的锻造方法包括哪些?A. 热锻B. 冷锻D. 锻造答案:A, B, C4. 玻璃成型中,下列哪些是常见的成型方法?A. 吹制法B. 压制法C. 拉丝法D. 浇铸法答案:A, B, D5. 陶瓷材料成型中,下列哪些是常用的成型方法?A. 干压成型B. 注浆成型C. 挤出成型D. 热压成型答案:A, B, C三、判断题(每题2分,共10分)1. 材料成型过程中,成型温度对成型质量没有影响。

(工艺技术)材料成型及工艺基础考试题含答案

(工艺技术)材料成型及工艺基础考试题含答案

《材料成形技术基础》考试样题答题页(本卷共10页)三、填空(每空0.5分,共26分)1.( ) ( ) ( )2.( )3.( ) ( )4.( )5.( )( )6.( ) ( )7.( ) ( )8.( ) ( )9.( ) 10.( )11.( )12.( ) ( ) 13.( ) ( )14.( )15.( ) 16.( ) ( )17.( ) ( ) 18.( )19.( )20.( ) ( ) 21.( ) ( )22.( )23.( ) 24.( )25.( ) ( )26.( )( )27.( ) ( )28.( ) 29.( ) ( )30.( )31.( )( ) ( )32.( ) ( )四、综合题(20分)1、绘制图5的铸造工艺图(6分)修2、绘制图6的自由锻件图,并按顺序选择自由锻基本工序。

(6分)自由锻基本工序:3、请修改图7--图10的焊接结构,并写出修改原因。

图7手弧焊钢板焊接结构(2分)图8手弧焊不同厚度钢板结构(2分)修改原因:焊缝集中修改原因:不便于操作图9钢管与圆钢的电阻对焊(2分)图10管子的钎焊(2分)修改原因:修改原因:《材料成形技术基础》考试样题(本卷共10页)注:答案一律写在答题页中规定位置上,写在其它处无效。

一、判断题(16分,每空0.5分。

正确的画“O”,错误的画“×”)1.过热度相同时,结晶温度范围大的合金比结晶温度范围小的合金流动性好。

这是因为在结晶时,结晶温度范围大的合金中,尚未结晶的液态合金还有一定的流动能力。

F2.采用顺序凝固原则,可以防止铸件产生缩孔缺陷,但它也增加了造型的复杂程度,并耗费许多合金液体,同时增大了铸件产生变形、裂纹的倾向。

T3.HT100、HT150、HT200均为普通灰口铸铁,随着牌号的提高,C、Si含量增多,以减少片状石墨的数量,增加珠光体的数量。

4.缩孔和缩松都是铸件的缺陷,在生产中消除缩孔要比消除缩松容易。

材料成型工艺基础习题解答

材料成型工艺基础习题解答

第一章金属材料与热处理1、常用的力学性能有哪些?各性能的常用指标是什么?答:刚度:弹性模量E强度:屈服强度和抗拉强度塑性:断后伸长率和断面收缩率硬度:冲击韧性:疲劳强度:2、4、金属结晶过程中采用哪些措施可以使其晶粒细化?为什么?答:过冷细化:采用提高金属的冷却速度,增大过冷度细化晶粒。

变质处理:在生产中有意向液态金属中加入多种难溶质点(变质剂),促使其非自发形核,以提高形核率,抑制晶核长大速度,从而细化晶粒。

7、9、什么是热处理?钢热处理的目的是什么?答:热处理:将金属材料或合金在固态范围内采用适当的方法进行加热、保温和冷却,以改变其组织,从而获得所需要性能的一种工艺。

热处理的目的:强化金属材料,充分发挥钢材的潜力,提高或改善工件的使用性能和加工工艺性,并且可以提高加工质量、延长工件和刀具使用寿命,节约材料,降低成本。

第二章铸造成型技术2、合金的铸造性能是指哪些性能,铸造性能不良,可能会引起哪些铸造缺陷?答:合金的铸造性能指:合金的充型能力、合金的收缩、合金的吸气性;充型能力差的合金产生浇不到、冷隔、形状不完整等缺陷,使力学性能降低,甚至报废。

合金的收缩合金的吸气性是合金在熔炼和浇注时吸入气体的能力,气体在冷凝的过程中不能逸出,冷凝则在铸件内形成气孔缺陷,气孔的存在破坏了金属的连续性,减少了承载的有效面积,并在气孔附近引起应力集中,降低了铸件的力学性能。

6、什么是铸件的冷裂纹和热裂纹?防止裂纹的主要措施有哪些?答:热裂是在凝固末期,金属处于固相线附近的高温下形成的。

在金属凝固末期,固体的骨架已经形成,但树枝状晶体间仍残留少量液体,如果金属此时收缩,就可能将液膜拉裂,形成裂纹。

冷裂是在较低温度下形成的,此时金属处于弹性状态,当铸造应力超过合金的强度极限时产生冷裂纹。

防止措施:热裂——合理调整合金成分,合理设计铸件结构,采用同时凝固原则并改善型砂的退让性。

冷裂——对钢材材料合理控制含磷量,并在浇注后不要过早落砂。

材料成型工艺基础部分复习题答案

材料成型工艺基础部分复习题答案

材料成型工艺基础(第三版)部分课后习题答案第一章⑵.合金流动性决定于那些因素?合金流动性不好对铸件品质有何影响?答:①合金的流动性是指合金本身在液态下的流动能力。

决定于合金的化学成分、结晶特性、粘度、凝固温度围、浇注温度、浇注压力、金属型导热能力。

②合金流动性不好铸件易产生浇不到、冷隔等缺陷,也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。

⑷.何谓合金的收縮?影响合金收縮的因素有哪些?答:①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象,称为收縮。

②影响合金收縮的因素:化学成分、浇注温度、铸件结构和铸型条件。

⑹.何谓同时凝则和定向凝则?答:①同时凝则:将浇道开在薄壁处,在远离浇道的厚壁处出放置冷铁,薄壁处因被高温金属液加热而凝固缓慢,厚壁出则因被冷铁激冷而凝固加快,从而达到同时凝固。

②定向凝则:在铸件可能出现縮孔的厚大部位安放冒口,使铸件远离冒口的部位最先凝固,靠近冒口的部位后凝固,冒口本身最后凝固。

第二章⑴.试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。

答:石墨在灰铸铁中以片状形式存在,易引起应力集中。

石墨数量越多,形态愈粗大、分布愈不均匀,对金属基体的割裂就愈严重。

灰铸铁的抗拉强度低、塑性差,但有良好的吸震性、减摩性和低的缺口敏感性,且易于铸造和切削加工。

石墨化不充分易产生白口,铸铁硬、脆,难以切削加工;石墨化过分,则形成粗大的石墨,铸铁的力学性能降低。

⑵.影响铸铁中石墨化过程的主要因素是什么?相同化学成分的铸铁件的力学性能是否相同?答:①主要因素:化学成分和冷却速度。

②铸铁件的化学成分相同时铸铁的壁厚不同,其组织和性能也不同。

在厚壁处冷却速度较慢,铸件易获得铁素体基体和粗大的石墨片,力学性能较差;而在薄壁处,冷却速度较快,铸件易获得硬而脆的白口组织或麻口组织。

⑸.什么是孕育铸铁?它与普通灰铸铁有何区别?如何获得孕育铸铁?答:①经孕育处理后的灰铸铁称为孕育铸铁。

②孕育铸铁的强度、硬度显著提高,冷却速度对其组织和性能的影响小,因此铸件上厚大截面的性能较均匀;但铸铁塑性、韧性仍然很低。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

材料成型工艺基础(第三版)部分课后习题答案第一章⑵.合金流动性决定于那些因素?合金流动性不好对铸件品质有何影响?答:①合金的流动性是指合金本身在液态下的流动能力。

决定于合金的化学成分、结晶特性、粘度、凝固温度围、浇注温度、浇注压力、金属型导热能力。

②合金流动性不好铸件易产生浇不到、冷隔等缺陷,也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。

⑷.何谓合金的收縮?影响合金收縮的因素有哪些?答:①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象,称为收縮。

②影响合金收縮的因素:化学成分、浇注温度、铸件结构和铸型条件。

⑹.何谓同时凝则和定向凝则?答:①同时凝则:将浇道开在薄壁处,在远离浇道的厚壁处出放置冷铁,薄壁处因被高温金属液加热而凝固缓慢,厚壁出则因被冷铁激冷而凝固加快,从而达到同时凝固。

②定向凝则:在铸件可能出现縮孔的厚大部位安放冒口,使铸件远离冒口的部位最先凝固,靠近冒口的部位后凝固,冒口本身最后凝固。

第二章⑴.试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。

答:石墨在灰铸铁中以片状形式存在,易引起应力集中。

石墨数量越多,形态愈粗大、分布愈不均匀,对金属基体的割裂就愈严重。

灰铸铁的抗拉强度低、塑性差,但有良好的吸震性、减摩性和低的缺口敏感性,且易于铸造和切削加工。

石墨化不充分易产生白口,铸铁硬、脆,难以切削加工;石墨化过分,则形成粗大的石墨,铸铁的力学性能降低。

⑵.影响铸铁中石墨化过程的主要因素是什么?相同化学成分的铸铁件的力学性能是否相同?答:①主要因素:化学成分和冷却速度。

②铸铁件的化学成分相同时铸铁的壁厚不同,其组织和性能也不同。

在厚壁处冷却速度较慢,铸件易获得铁素体基体和粗大的石墨片,力学性能较差;而在薄壁处,冷却速度较快,铸件易获得硬而脆的白口组织或麻口组织。

⑸.什么是孕育铸铁?它与普通灰铸铁有何区别?如何获得孕育铸铁?答:①经孕育处理后的灰铸铁称为孕育铸铁。

②孕育铸铁的强度、硬度显著提高,冷却速度对其组织和性能的影响小,因此铸件上厚大截面的性能较均匀;但铸铁塑性、韧性仍然很低。

③原理:先熔炼出相当于白口或麻口组织的低碳、硅含量的高温铁液,然后向铁液中冲入少量细状或粉末状的孕育剂,孕育剂在铁液中形成大量弥散的石墨结晶核心,使石墨化骤然增强,从而得到细化晶粒珠光体和分布均匀的细片状石墨组织。

⑻.为什么普通灰铸铁热处理效果没球墨铸铁好?普通灰铸铁常用热处理方法有哪些?目的是什么?答:①普通灰铸铁组织中粗大的石墨片对基体的破坏作用不能依靠热处理来消除或改进;而球墨铸铁的热处理可以改善其金属基体,以获得所需的组织和性能,故球墨铸铁性能好。

②普通灰铸铁常用的热处理方法:时效处理,目的是消除应力,防止加工后变形;软化退火,目的是消除白口、降低硬度、改善切削加工性能。

第三章⑴.为什么制造蜡模多采用糊状蜡料加压成形,而较少采用蜡液浇铸成形?为什么脱蜡时水温不应达到沸点?答:蜡模材料可用石蜡、硬脂酸等配成,在常用的蜡料中,石蜡和硬脂酸各占50%,其熔点为50℃~60℃,高熔点蜡料可加入塑料,制模时,将蜡料熔为糊状,目的除了使温度均匀外,对含填充料的蜡料还有防止沉淀的作用。

蜡在回收处理时,为除去杂质和水分,必须加热到蜡的熔点以上,但不能达到水的沸点。

⑼.压力铸造工艺有何优缺点?它与熔模铸造工艺的适用围有何显著不同?答:压力铸造的优点:①生产率高,便于实现自动化和半自动化;②铸件的尺寸精度高,表面粗糙度低,可直接铸出极薄件或带有小孔、螺纹的铸件;③铸件冷却快,晶粒细小,表层紧密,强度、硬度高;④便于采用嵌铸法。

缺点:①压铸机费用高,压铸型制造成本极高,工艺准备时间长,不宜单件、小批量生产;②尚不适用于铸钢、铸铁等高熔点合金的铸造;③由于金属液注入和冷却速度过快,型腔气体难以完全排出,厚壁处难以进行补缩,故压铸件部常存在气孔、缩孔和缩松。

适用围:压力铸造在汽车、拖拉机、航空、仪表、纺织、国防等工业部门中已广泛应用于低熔点非金属的小型。

薄壁、形状复杂的大批量生产;而熔模铸造则适用于航天飞行器、飞机、汽轮机、泵、汽车、拖拉机和机床上的小型精密铸件的复杂刀具生产。

⑽.低压铸造的工作原理与压力铸造有何不同?为何铝合金常采用低压铸造?答:①低压铸造是介于金属型铸造和压力铸造之间的一种铸造方法,它是在0.02~0.07MPa的低压下经金属液注入型腔,并在压力下凝固成形而获得铸件的方法。

②低压铸造的浇注压力和速度便于调节,可适应不同材料的铸型,同时,充型平稳,对铸件的冲击力小,气体较易排除,尤其能有效克服铝合金针孔缺陷。

⑾.什么是离心铸造?它在圆筒形铸件中有哪些优越性?圆盘状铸件及成形铸件应采用什么形式的离心铸造?答:①将液态金属浇入高速旋转的铸型中,使其在离心力作用下充填铸型和凝固而形成铸件的工艺称为离心铸造。

②优点:a.可省去型心,浇注系统和冒口;b.补缩条件好,铸件组织致密,力学性能好。

③圆盘状铸件用立式离心铸造,成形铸件采用成形件的离心铸造。

第四章⑶.试述分型面与分模面的概念。

分模两箱造型时,其分型面是否就是其分模面?答:①分型面是指两半铸型或多个铸型相互接触、配合的表面。

分模面是分模时两箱的接触面。

②分模两箱造型时,其分型面不一定是分模面。

⑷.浇注位置对铸件的品质有什么影响?应按什么原则来选择?答:①浇注位置不当会造成铸件产生夹渣、气孔等缺陷或浇不到、冷隔缺陷。

②浇注位置的选择应以保证铸件品质为主,兼顾造型、下芯、合箱及清理操作便利等方面,切不可以牺牲铸件品质来满足操作便利。

第五章⑴.试述结构斜度与起模斜度的异同点。

答:相同点:都是便于铸造而设计的倾斜。

不同点:结构斜度是进行铸件结构设计时设计者自行确定的,其斜度大小一般是没有限制的;起模斜度是有限制的,应根据模样的高度、表面粗糙度以及造型方法来确定。

⑵.在方便铸造和易于获得合格铸件的条件下,下图所示构件有何值得改进之处?怎样改进?第六章⑴.什么是最小阻力定律?答:金属在受外力作用发生塑性变形时,如果金属质点在几个方向上都可流动,那么金属质点就优先沿着阻力最小的方向流动。

⑶.轧材中的纤维组织是怎样形成的?它的存在对制作零件有何利弊?答:①钢锭在压力加工中产生塑性变形时,基体金属的晶粒形状和沿晶界分布的杂质形状将沿着变形方向被拉长,呈纤维状。

其中,纤维状的杂质不能经再结晶而消失,在塑性变形后被保留下来,这种结构叫纤维组织。

②纤维组织的存在使零件分布状况不能通过热处理消除,只能通过不同方向上的锻压成形才能改变。

同时,我们也可以利用纤维组织的方向性,加固零件使零件不易被切断。

第七章⑴.如何确定模锻件分模面的位置?答:模锻件分模面要保证以下原则:①要保证模锻件能从模膛中取出;②按选定的分模面制成锻模后,应使上、下两模沿分模面的模膛轮廓一致;③最好把分模面选定在模膛深度最浅的位置处;④选定的分模面应使零件所加的敷料最少;⑤最好使分模面为一个平面,上、下锻模的模膛深度基本一致,以便于锻模制造。

第八章⑴. 凸、凹模间隙对冲裁件断面品质和尺寸精度有何影响?答:①凸凹模间隙过小:冲裁件断面形成第二光亮带,凸凹受到金属挤压作用增大,增加了与凸凹模之间摩擦力,使冲裁件尺寸略有变化,即落料件外形尺寸增大,冲孔件孔腔尺寸缩小,不能从最短路径重合。

②凸凹模间隙过大:冲裁件切断面的光亮带减小,圆角带与锥度增大,形成厚而大的拉长毛剌,同时翘曲现象严重,尺寸有所变化,落料件外形尺寸缩小,冲孔件腔尺寸增大。

③凹凸模间隙合理:冲裁件断面光良带占板厚的1/2~1/3,圆角带、断裂带和锥度均很小,零件尺寸几乎与模具一致。

⑺.翻边件的凸缘高度尺寸较大,而一次翻边实现不了时,应采取什么措施?答:可采用先拉深、后冲孔、再翻边的工艺来实现。

第九章⑴.辊锻与模锻相比有什么优缺点?答:①辊锻比模锻的优点:a 设备简单,吨位小,投资少;b 震动小,噪声低,劳动条件好,生产率高,易于实现机械化和自动化;c 模具价格低廉,加工容易;d 锻件力学性能好;e 材料利用率高。

②缺点:锻件尺寸精度不高,可锻造形状简单。

⑵.挤压零件生产的特点是什么?答:a.可提高金属抷料的塑性;b.可挤压出各种形状复杂、深孔、薄壁、异形截面的零件;c.零件精度高,表面粗糙度低;d.挤压变形后零件部的纤维组织是连续的,基本沿零件外形分布而不被切断,提高了零件力学性能。

⑷.轧制零件的方法有几种?各有什么特点?答:有四种。

纵轧:轧辊轴线与抷料轴线互相垂直;横轧:轧辊轴线与抷料轴线互相平行;斜轧:轧辊轴线与抷料轴线相交成一定角度;楔横轧:利用轧辊轴线与轧件轴线平行,轧辊的辊面上镶有楔形凸棱、并作同向旋转的平行轧辊对沿轧辊轴向送进的坯料进行轧制的成型工艺。

第十章⑵.2CO 气体保护效果怎样?为什么2CO 气体保护可除氢,而且易产生飞溅?答:①2CO 气体密度大,受热后体积膨胀大,所以在隔离空气、保护焊接熔池和电弧方面的方面良好。

②因2CO 是氧化性气体,在高温下易分解称CO 和2O ,所以可除氢;CO 和2O 导致合金元素的氧化、熔池金属的飞溅和CO 气孔。

⑸.焊接接头有哪几个部分组成?各部分的组织和性能特点怎样?答:①焊接接头由焊缝区和热影响区组成。

②焊缝:晶粒以垂直熔合线的方向熔池中心生长为柱状树枝晶,低熔点物将被推向焊缝最后结晶部位,形成成分偏析区。

热影响区:熔合区,成分不均,组织为粗大的过热组织或淬硬组织,是焊接热影响区中性能很差的部位;过热区,晶粒粗大,塑性差,易产生过热组织,是热影响区中性能最差的部位;正火区,正火区因冷却时奥氏体发生重结晶而转变为珠光体和铁素体,所以晶粒细小,性能好;部分变相区,存在铁素体和奥氏体两相,晶粒大小不均,性能较差。

焊接热影响区是影响焊接接头性能的关键部位。

焊接接头的断裂往往出现在热影响区,尤其是熔合区及过热区。

⑺.试述热裂纹及冷裂纹的特征、形成原因及防止措施。

答:①热裂纹:特征:沿晶界开裂,表面有氧化色彩。

原因:焊缝粒状晶形态和晶界存在较多低熔点杂质、接头存在拉应力。

防止措施:限制材料的低熔点杂质、提高焊缝成形条数,防止中心偏析、减少焊接应力。

②冷裂纹:特征:无分支,穿晶形,表面无氧化色彩。

原因:钢材的淬硬倾向大、焊接接头的含氢量高和结构的焊接应力大。

防止措施:选用碱性焊条、焊剂,严格清理,焊前预热,焊后缓冷,减少焊接应力,焊后退火去氢处理。

⑻.常用无损检测焊缝的方法有哪几种?分述其原理和适用围。

答:磁粉检验、着色检验、超声波检验、χ射线和γ射线检验。

⑽.酸性焊条和碱性焊条有什么不同?各应用于什么场合?答:酸性焊条要皮不含CaF2,生成的气体主要为H2和CO,脱硫。

脱磷能力差,焊缝氢含量高。

韧性差。

碱性焊条要批含有大量的CaCo3和CaF2,生成的气体主要为CO和CO2,脱硫。

相关文档
最新文档
