氢氧化镁

氢氧化镁综合介绍

基本介绍： 氢氧化镁（化学式：Mg(OH)2、分子量58.32）是镁的氢氧化物，为白色晶体或粉末，难溶于水，广泛用作阻燃剂、抗酸剂和胃酸中和剂。氢氧化镁在水中的悬浊液称为氢氧化镁乳剂，简称镁乳，用于中和过多的胃酸和治疗便秘。水溶液，呈碱性。用做分析试剂，还用于制药工业。

物化性质：

白色晶体或粉末。水溶液呈碱性。2.36g/cm3。溶于稀酸和铵盐溶液，几乎不溶于水和醇。在水中的溶解度（18℃）为0.0009g/100g 。易吸收空气中的二氧化碳。在碱性溶液中加热到200℃以上时变成六方晶体系结晶。在350℃分解而成氧化镁和水。高于500℃时失去水转变为氧化镁。沸水中碳酸镁可转变为溶解性更差的氢氧化镁。粒径1.5-2μm ，目数10000,白度≥95。

生产工艺：

1、水镁石磨细法

由于由天然水镁石磨细生产氢氧化镁只是一个物理过程，因此需要较纯净的天然水镁石资源。天然矿物水镁石的主要成分是氢氧化镁, 是一种层状结构的氢氧化物, 属于三方晶系, 常见的构造有块状、球状及纤维状, 是迄今自然界发现的含镁量最高的一种矿物。水镁石磨细法制备氢氧化镁, 是将水镁石粉碎成水镁石粉 ( 150μm ) , 再将水镁石粉气流粉碎至 1~ 26μm 粉体 ( 由表面活性剂改性的氢氧化镁 ) 。该氢氧化镁制造工艺简单, 价格也较低。该方法生产的是重质氢氧化镁。

2、化学合成法

化学合成法是利用含有氯化镁的卤水、卤矿等与苛性碱类物质在水介质中反应, 生成氢氧化镁浆料, 经过滤、洗涤、干燥制得氢氧化镁。化学合成法中应用较多的方法包括氢氧化钙法、氨法、氢氧化钠法。采用这些方法生产的是轻质氢氧化镁。氢氧化钙法又称石灰乳法, 是以 Ca(OH)2为沉淀剂, 是一种传统的制备

方法。该法优点是原料易得, 生产工艺简单, 成本较低。但是, 由于所得产品粒度小 (可达 0. 51μm 以下) , 聚附倾向大, 难于沉降、过滤及洗涤, 并且易吸附硅、钙、铁等杂质离子，因此产品纯度低, 只适用于对纯度要求不太高的行业, 如烟气脱硫和酸性废水中和等。

氢氧化钠法是采用氯化镁水溶液与烧碱反应制备氢氧化镁。该方法优点是操作简单, 产物的形貌、粒度分布及纯度、晶体结构均易于控制, 适宜制备高纯微细产品。但是, 烧碱的使用会使成本增大；另外, 由于粒度较细, 过滤有一定困

难。用氢氧化钠沉淀卤水生成碱式氯化镁沉淀, 如果要得到氢氧化镁需要在高压

釜中再进行水热处理, 使之转化成氢氧化镁晶体。由于氢氧化钠是强碱, 如果条件控制不当会使生成的氢氧化镁形成胶体, 给产物性能的控制带来困难, 同时

也易带入较多的Na 和 Cl 。与氨法比较, 该方法的母液回收不如氨法容易。

+ - +

氨法是以氨水为沉淀剂, 是生产氢氧化镁的一种重要的方法。由于氨水的碱

的溶解度加大, 因而反应过程易于控制, 可性弱, 并且由于 NH4会使 Mg(OH)

2

制得高纯微细的氢氧化镁, 也可生产大晶粒易洗涤的产品。该方法适用于医药、化学试剂以及电子级氢氧化镁等对纯度要求较高的行业。但是，由于氨水的利用率低, 因此生产成本高, 并且由于氨水的挥发性易造成对环境的污染；产物粒度分布较宽, 收率偏低。该方法是中国生产氢氧化镁普遍采用的方法, 近几年, 改进的制备工艺主要有一步法和连续沉淀法。一步法是将沉淀反应、水热处理、表面处理一步完成, 缩短了工艺流程, 设备投资少、成本低, 产品的性能也较传统方法有较大提高。该方法适用于浓度较高的卤水, 特别是镁质量浓度在30g/L 左右的卤水。连续沉淀法是卤水—氨连续沉淀制取氢氧化镁, 是对传统方法的改进。该工艺的进料浓度较高, 同时保持相对较低的过饱和度, 体系中始终有定量的晶种存在, 而且可以调节物料在反应器内的滞留时间。该方法原料利用率高, 反应时间短, 设备投资少, 产品稳定性好。

南风集团硫化钡法是将高镁卤水（氯化镁含量在350g/L）与硫化钡反应，生成氢氧化镁沉淀和氯化钡溶液。此方法设备投资少、成本低，生成的氢氧化镁粒径大，易沉淀分离，但是所含杂质较多（例如有机物），颜色发青。

基本用途：

1.中和含酸废水及烟道脱硫等

在该领域使用的氢氧化镁,从纯度上来讲是低档产品，即对纯度要求不高，一般在85%以上即可。烟道脱硫的主要是通过氢氧化镁与二氧化硫溶于水生产亚硫酸溶液进行酸碱中和反应，生产的亚硫酸镁和硫酸镁在经过回收二氧化硫后进行重复利用或者将其强制氧化全部转化为硫酸镁。应用此法进行脱硫具备脱硫效率高、投资成本低、综合利用高、无二次污染等优点。

2.出去废水中的重金属

氢氧化镁的比表面积大、吸附力强、易于从各种不同的工业废液中吸附并除去对环境造成危害的N i , Cd , M n , C r , Cr 等重金属离子, 可单独使用也可与石灰、膨润土等配合使用。

3.处理燃料废水

近年来国内外开展了利用氢氧化镁处理印染废水的研究, 其基本原理是利

吸附带负电荷的阴离子染料而使染料废水脱色。采用氢氧用带正电荷的Mg(OH)

2

化镁处理印染工业废水效果良好, 但是药剂费用较高。

4.脱除废水中的磷和铵

废水中的磷酸盐会促进藻类生长, 导致鱼类缺氧, 会危害海洋生物的生存, 用镁化合物诸如氢氧化镁、轻烧氧化镁、白云石灰 ( MgO - CaO ) 脱磷除铵效果显著。按一定的比例向含有磷酸根离子和铵根离子的溶液中加入氢氧化镁可以析出磷酸铵镁沉淀，从而达到去除目的。

5.环保和医药领域的应用

氢氧化镁吸附力强。活性大特别是料浆状产品，具有非沉淀性、非凝聚性和较好的流动性，易于泵送和储存，使用和调节方便等优点，因此在环保领域的到了广泛的应用。在医药领域主要用于抗酸剂和缓泻剂。

6、无机阻燃剂

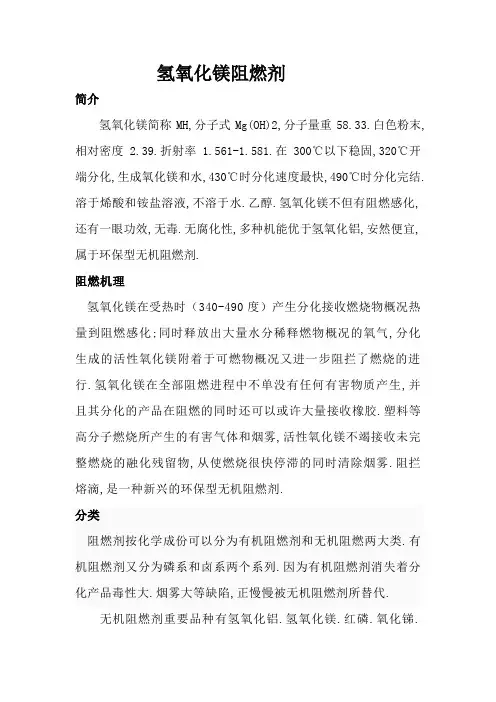

氢氧化镁是近年来开发的一种新型阻燃剂具有阻燃、防滴、消烟、填充等多重功能。氢氧化镁在受热时（340-490度）发生分解吸收燃烧物表面热量到阻燃作用；同时释放出大量水分稀释燃物表面的氧气，分解生成的活性氧化镁附着于可燃物表面又进一步阻止了燃烧的进行。氢氧化镁在整个阻燃过程中不但没有任何有害物质产生，而且其分解的产物在阻燃的同时还能够大量吸收橡胶、塑料等高分子燃烧所产生的有害气体和烟雾，活性氧化镁不断吸收未完全燃烧的熔化残留物，从使燃烧很快停止的同时消除烟雾、阻止熔滴，是一种新兴的环保型无机阻燃剂。总之氢氧化镁作为阻燃剂具有热稳定性好、无污染、附加值高、生产工艺简单等优点，是目前最有发展前途的环境友好型无机阻燃剂。

7、其他应用

用海水镁砂生产过程的中间产物氢氧化镁作吸附剂，可以预先除去海水中80%左右的硼。为后续低硼镁砂的反应奠定基础。在化学浆漂白中可用氢氧化镁作碱剂和纤维素保护剂，保持纸浆的最终白度不变的情况下，降低废水中的COD 含量并可提高浆粘度。氢氧化镁还可作为含有脂肪酸和蛋白质的肉制品、饲料和饲料添加剂的保险防腐剂，也可以和抗氧化剂联合使用，防止肉组织的生物降低，并保持弹性和柔软。此外，氢氧化镁在石油开采方面，可以作为油田新型泥浆材料的配合成分，在医药化妆用品、卷烟纸以及磁性材料加工方面都有一定的应用。
