太阳能路灯施工方案
太阳能路灯安装施工方案
太阳能路灯安装施工方案一、施工前准备工作。
在进行太阳能路灯安装施工前,首先需要做好施工前准备工作。
这包括对施工现场进行勘察和测量,确定路灯安装位置和数量,清理施工区域,确保施工区域的平整和无障碍物,为施工人员提供安全的工作环境。
二、材料准备。
在进行太阳能路灯安装施工时,需要准备好所需的材料和工具。
这些包括太阳能路灯、支架、螺丝、螺母、螺栓、电缆、控制器等。
确保所有材料和工具的质量符合要求,以保证施工质量和安全。
三、安装太阳能路灯支架。
首先需要在路灯安装位置挖好基础坑,将支架固定在基础坑内,确保支架稳固牢固。
在安装支架的过程中,需要使用水平仪和测量工具进行测量,确保支架的水平和位置符合要求。
四、安装太阳能路灯。
将太阳能路灯安装在支架上,并连接好电缆和控制器。
在安装过程中,需要注意保护太阳能电池板,避免损坏。
同时,要确保电缆连接正确,以保证太阳能路灯的正常使用。
五、调试和检测。
在安装完成后,需要对太阳能路灯进行调试和检测。
这包括对太阳能路灯的光控和时间控制功能进行测试,确保太阳能路灯能够根据光照和时间自动开启和关闭。
同时,还需要对电路进行检测,确保太阳能路灯的电路连接正确,没有短路和漏电等问题。
六、施工结束。
在完成太阳能路灯安装施工后,需要对施工现场进行清理,清理掉施工过程中产生的垃圾和杂物,确保施工现场的整洁和安全。
同时,还需要对施工质量进行检查,确保太阳能路灯安装质量符合要求。
七、安全注意事项。
在进行太阳能路灯安装施工时,施工人员需要严格遵守安全操作规程,佩戴好安全防护用具,确保施工过程中的安全。
同时,要注意施工现场的安全警示标识,确保施工现场的安全警示标识清晰可见,避免发生意外事故。
八、施工验收。
在太阳能路灯安装施工完成后,需要进行施工验收。
这包括对太阳能路灯的安装质量和功能进行检查,确保太阳能路灯安装符合相关标准和要求。
同时,还需要对施工现场进行验收,确保施工现场的整洁和安全。
以上就是太阳能路灯安装施工方案的相关内容,希望能对大家有所帮助。
太阳能路灯安装实施方案及流程
太阳能路灯安装实施方案及流程一、前期准备。
咱要安装太阳能路灯呀,那前期准备可不能马虎。
1. 材料准备。
2. 工具准备。
工具也很重要哦。
扳手、螺丝刀这些基本的工具就不用说啦,那是必须要有的。
电钻也不能少,要在合适的地方打孔安装呢。
还有卷尺,量好各种尺寸,保证安装得稳稳当当的。
就像做饭得有锅碗瓢盆一样,安装路灯没有这些工具可不行。
3. 场地考察。
在安装之前,咱们得去安装的场地看看。
看看那里的地形是啥样的,是平坦的还是有点坡度的。
如果是在路边安装,得看看有没有什么障碍物,别到时候路灯被挡住了光芒。
还要看看周围的环境,有没有什么东西会影响到太阳能电池板接收阳光,比如说大树或者高楼大厦的阴影。
要是阴影太多,那电池板可就没法好好工作啦。
二、安装过程。
1. 基础施工。
咱得先给路灯杆做个稳固的基础。
先挖个坑,这个坑的大小和深度可是有讲究的。
一般来说,要根据灯杆的高度和重量来确定。
就像给大树扎根一样,基础打得好,路灯才能站得稳。
在坑里呢,可以放一些钢筋混凝土,让它更加坚固。
把这些弄好之后,要等混凝土凝固得差不多了,才能进行下一步。
这个时候可不能心急,就像小火慢炖才能煮出好汤一样。
2. 电池板安装。
电池板的安装角度很重要哦。
要让它能够最大程度地接收阳光。
一般来说,根据当地的纬度来调整角度是比较科学的。
把电池板安装在一个没有遮挡的地方,然后用螺丝拧紧,可别让它松松垮垮的。
想象一下,电池板就像一个小向日葵,朝着太阳的方向,努力吸收阳光呢。
3. 灯杆安装。
灯杆很重的,得小心地把它立起来,放到已经做好的基础上。
然后用螺丝或者螺栓固定好。
这个时候大家要齐心协力,就像一群小伙伴抬一个大蛋糕一样,要小心翼翼又稳稳当当的。
在固定的时候,要检查是不是垂直的,如果有点歪歪扭扭的,那可不好看,而且可能还不安全呢。
4. 蓄电池和控制器安装。
蓄电池要放在一个合适的地方,一般是在地下或者一个专门的箱子里。
要保证它通风良好,而且不会被水淹到。
控制器呢,要按照线路图连接好,可不能接错线啦,接错线的话,路灯就会乱了套,就像人穿错了衣服一样滑稽。
太阳能路灯安装施工方案
太阳能路灯安装施工方案一、施工准备1、施工人员培训1.1、安装人员培训确保安装人员具备太阳能路灯系统安装和调试的相关知识和技能。
进行太阳能电池板、LED灯具、控制系统的具体操作培训,包括安全操作规程和施工流程。
强调施工人员对电气设备和高处作业的安全意识,确保施工过程中不发生人身伤害事故。
1.2、安全培训提供相关施工安全培训,包括高空作业安全、电气安全、紧急救援等内容。
强调施工现场的安全规范,包括穿戴个人防护装备、使用安全工具、遵循安全操作规程等。
针对紧急情况制定应急预案,确保施工人员熟知应对程序,提高应变能力。
2、施工计划制定2.1、施工进度计划制定详细的施工进度计划,包括各个阶段的工作内容、起止时间、负责人等。
根据天气、季节等因素合理安排施工进度,确保施工过程不受外部因素干扰。
2.2、安装顺序规划确定太阳能电池板、LED灯具、控制系统的安装顺序,确保各个部分之间的协调配合。
考虑到施工过程中可能遇到的问题,制定备用方案以提高施工的灵活性。
3、工具与设备准备3.1、安装工具确保施工现场配备必要的安装工具,包括螺丝刀、扳手、电缆剪切工具等。
定期检查和维护工具,确保其性能良好,以提高施工效率。
3.2、安全设备提供施工人员所需的个人防护装备,包括安全帽、护目镜、手套等。
配备紧急救援设备,如急救箱、救生绳等,以应对紧急情况。
二、地面准备工作1、地基处理在安装太阳能路灯系统之前,对安装地点的地基进行充分的准备工作。
清理安装区域,移除杂草、垃圾和其他障碍物,确保施工区域平整清洁。
对地面进行勘测,了解地质条件,避免安装过程中因为地基不坚实导致设备不稳定。
如有需要,进行地面填充和夯实,确保地基坚固耐用,以提供可靠的支撑。
2、固定基座安装根据系统设计方案,确定太阳能电池板和灯具的基座位置,进行准确标定。
安装基座,使用膨胀螺栓或地脚螺栓将基座紧固在地基上,确保基座稳固可靠。
考虑基座的防腐蚀措施,尤其是在潮湿或腐蚀性较强的环境中,采取合适的涂层或防护措施。
太阳能路灯施工方案四篇
太阳能路灯施工方案四篇篇一:太阳能路灯施工方案1、综合说明2、工程概况3、施工组织机构及施工人员计划4、适量目标及质量保证措施5、安全保证体系安全保证措施6、施工进度计划及工期保证措施7、施工技术方案8、施工成品保护措施及现场文明施工措施一、工程技术资料管理二、综合说明1.1工程说明我公司在跟进该工程时,已经组织有关人员查看现场,进行市场调研,且按照公司ISO9001:20XX质量体系和ISO14000环境体系进行工程活动,并安排技术、造价专业相关人员进行技术方案、工程预算、图标方案的编制工作。
1.2同时根据工程特点,综合考虑我公司实力、特长、技术、机具配套能力等多方面因素,在充分了解该工程各项要求前提下,编写了本工程施工组织方案设计。
对于各分部工程、关键工序之间的相互协调和衔接等方面的问题,我们在编制施工过程中已经进行了技术措施可行性论证,认为是科学合理的,能达到和确保工期、安全、质量和提高效益等目的,以为安康市城市道路亮化贡献出我们公司的一份力量。
1.3编制依据1.3.1本合同中道路照明工程要求和施工图纸。
1.3.2我公司工地现场考察和市场调查所的资料。
1.3.3本公司的企业标准和本公司类似的施工经验。
1.3.4本公司的ISO9001:20XX质量管理体系和ISO14000环境体系文件。
1.3.5国家颁发的现行法律、法规、以及工程质量,文明施工,安全生产的油光规定和要求。
1.3.6本工程施工中我公司将严格执行的现行道路照明、工程施工及验收的规范、规定、标注主要依据为:《城市道路照明工程及验收规程》CJJ89-20XX《城市道路照明设计标准》CJJ45-91《灯具油漆涂层》QB/T1551-1992《建筑地基基础工程施工质量验收规范》GB50202-20XX《混凝土结构工程施工质量验收规范》GB50204-20XX三、《建筑施工安全检查标准》JGJ59-99四、工程概况1、工程概况Xxxx2、主要内容该工程主要内容包括:太阳能路灯基础施工、灯具定制、灯具安装、调试、太阳能电站的安装调试。
太阳能路灯施工方案

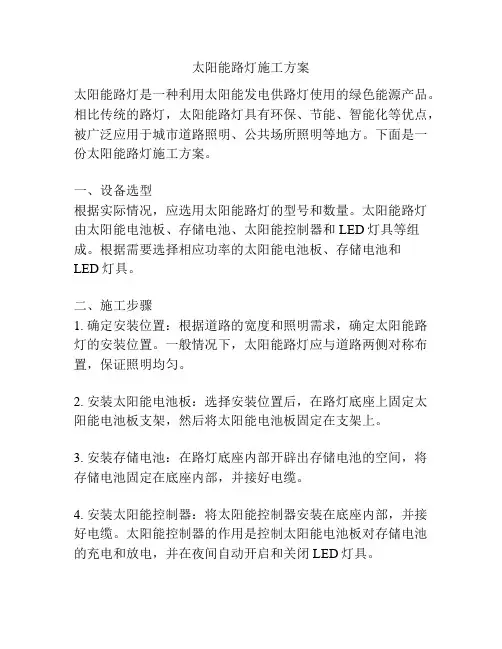

太阳能路灯施工方案太阳能路灯是一种利用太阳能发电供路灯使用的绿色能源产品。
相比传统的路灯,太阳能路灯具有环保、节能、智能化等优点,被广泛应用于城市道路照明、公共场所照明等地方。
下面是一份太阳能路灯施工方案。
一、设备选型根据实际情况,应选用太阳能路灯的型号和数量。
太阳能路灯由太阳能电池板、存储电池、太阳能控制器和LED灯具等组成。
根据需要选择相应功率的太阳能电池板、存储电池和LED灯具。
二、施工步骤1. 确定安装位置:根据道路的宽度和照明需求,确定太阳能路灯的安装位置。
一般情况下,太阳能路灯应与道路两侧对称布置,保证照明均匀。
2. 安装太阳能电池板:选择安装位置后,在路灯底座上固定太阳能电池板支架,然后将太阳能电池板固定在支架上。
3. 安装存储电池:在路灯底座内部开辟出存储电池的空间,将存储电池固定在底座内部,并接好电缆。
4. 安装太阳能控制器:将太阳能控制器安装在底座内部,并接好电缆。
太阳能控制器的作用是控制太阳能电池板对存储电池的充电和放电,并在夜间自动开启和关闭LED灯具。
5. 安装LED灯具:根据道路的实际情况和照明需求,在路灯杆上安装LED灯具,并连接好电缆。
6. 连接电源线:将太阳能电池板、存储电池、太阳能控制器和LED灯具的电缆与电源线连接,并接地。
7. 进行试运行:完成以上步骤后,进行试运行。
检查太阳能路灯的充电和放电情况,以及LED灯具的开启和关闭情况,确保太阳能路灯正常运行。
三、注意事项1. 太阳能电池板的安装角度应根据当地的太阳辐射情况确定,以最大程度地吸收太阳辐射能。
2. 存储电池的选择应根据实际情况确定,以满足路灯一夜之间的供电需求。
3. 太阳能路灯的安装位置应避开遮挡物,以保证太阳能电池板能够正常接收太阳辐射能。
4. 定期清洁太阳能电池板和LED灯具,以确保其正常工作。
5. 太阳能控制器应放置在干燥通风的地方,避免受潮。
总结:太阳能路灯施工方案包括设备选型、安装太阳能电池板、存储电池、太阳能控制器和LED灯具等步骤。
太阳能路灯施工方案
太阳能路灯施工方案太阳能路灯在城市道路照明中具有重要的意义,它能够有效利用太阳能资源,减少能源消耗,并且节省电费开支,具有环保和经济的优势。
下面是太阳能路灯施工方案:一、选址:选择路灯照明效果好、阳光充足、无遮挡物的地方进行安装。
考虑到太阳能电池板的安装角度,尽量选择路灯周围没有高大建筑物或树木遮挡的地方。
二、材料准备:购买太阳能路灯所需的材料,包括太阳能电池板、蓄电池、LED灯、控制器、电缆等。
三、施工准备:组织好施工人员,配备相应的工具和设备,确保施工顺利进行。
在安装太阳能电池板时,需要使用支架将电池板固定在地面或建筑物上。
四、安装太阳能电池板:根据太阳能电池板的安装角度和方向,将电池板固定在支架上,并确保电池板与太阳光的接触面积最大化,以提高能量转换效率。
同时,需要将电池板的电缆连接到控制器上。
五、安装蓄电池:选择合适的位置安装蓄电池,并使用电缆将蓄电池与控制器连接起来。
蓄电池的安装位置应保持通风良好,并且远离火源和易燃物。
六、安装LED灯和控制器:根据设计要求,将LED灯和控制器安装在路灯支架上,并将灯具的电缆连接到控制器上。
控制器可以根据光照强度自动调节灯具的亮度,实现自动控制。
七、系统调试:在施工完成后,需要对太阳能路灯系统进行调试。
检查电池、太阳能电池板、LED灯和控制器的工作情况,确保每个组件都正常运行。
八、运行监测:安装完成后,需要定期进行运行监测,检查太阳能路灯的工作状态,及时发现并解决问题。
同时,要进行定期充电和维护,保证太阳能路灯的正常运行。
综上所述,太阳能路灯施工方案主要包括选址、材料准备、施工准备、安装太阳能电池板、安装蓄电池、安装LED灯和控制器、系统调试以及运行监测等环节。
通过科学规划和合理实施,可以确保太阳能路灯的正常运行,实现节能环保的目标。
太阳能路灯施工方案
太阳能路灯施工方案一、太阳能资源利用太阳能路灯需要充分利用太阳能资源进行充电。
在施工方案中,需要选择合适的安装地点,确保太阳能电池板能够接收到充足的阳光。
一般情况下,太阳能路灯应该尽量避开高层建筑、树木、山体等阻挡物,确保阳光能够直接照射到太阳能电池板上。
同时,还需要考虑路灯的朝向和角度,使得太阳能电池板能够最大程度地捕获阳光。
二、光照需求太阳能路灯作为路灯设施,其光照需求要符合道路行车、行人通行的安全需要。
在施工方案中,需要明确路灯的照明范围和照度要求。
一般情况下,太阳能路灯的照度要求为6-8勒克斯,照明范围覆盖路面和人行道边缘区域。
在选择灯具时,要考虑到灯具的功率和亮度,以满足照明需求。
三、太阳能电池板和电池的选择太阳能电池板是太阳能路灯的核心部件,其性能直接影响到路灯的充电效率和运行时间。
在施工方案中,需要选择高效、耐用的太阳能电池板,确保能够在短时间内充满电,并在夜间提供足够的电力支持路灯正常工作。
同时,需要选择适合的太阳能电池,以确保电池的寿命和稳定性。
四、路灯支架和安装方式太阳能路灯的支架和安装方式也是施工方案中需要考虑的重要因素。
支架需要具备足够的稳定性和承重能力,以确保路灯能够在恶劣天气条件下仍然保持正常工作。
在选择安装方式时,需要综合考虑安装难度和维护便捷性,合理确定支架的高度和角度。
五、智能控制系统太阳能路灯通常采用智能控制系统,能够根据光照强度和时间自动调节亮度。
在施工方案中,需要选择合适的智能控制系统,以实现夜间自动亮灭、节能调光等功能。
智能控制系统还应具备远程监控和故障报警功能,方便运维人员及时处理问题。
六、维护和管理1.定期巡检,检查路灯系统的工作状态和零部件的情况,及时发现并处理问题;2.设置远程监控系统,实时监测路灯的运行情况和能源消耗;3.建立完善的维修和更换机制,确保故障的及时修复和零部件的更换;4.尽量选择抗腐蚀、耐用的材料和零部件,减少人工维护的频率。
综上所述,太阳能路灯的施工方案需要综合考虑太阳能资源利用、光照需求、太阳能电池板和电池的选择、路灯支架和安装方式、智能控制系统、维护和管理等方面的因素。
太阳能路灯工程施工方案
太阳能路灯工程施工方案1、施工流程施工准备f设备f材料检验f施工测量f蓄电池组装f电池板组装f灯具定位f支架制作安装;护栏灯定位,支架的制作安装。
调试、竣工验收。
2、施工准备(1)施工前应熟悉图纸,有关规范。
施工图已自审、会审完毕,编写施工方案,进行技术交底。
(2)施工用水、供电、工程材料.施工机械等应满足施工。
(3)施工前对现场地形、地貌、建筑物、各种管线和其他设施的情况较熟悉。
(4)掌握工程地质和水文地质资料、气象资料、安排好工程用地、交通运输及排水条件。
(5)所有材料应按设计要求核对其规格、材质、型号,并进行外观检查,无裂纹等缺陷。
3、施工测量根据施工图纸及规范要求,测定灯具的位置,并放线标识。
4、基础工程1)土方开挖土方开挖人工、机械开挖,沟槽深度按0_7米开挖,基础坑槽按设计图纸开挖,开挖的土方应堆放好,以便加填使用。
检查准备工作首先按照发货清单点清灯具,逐一核对各零部件有无磕碰、磨损、变形和划伤等损坏情况。
然后在灯杆组件和容易磨损的配件处垫上柔软的垫物避免在安装的过程中造成划伤等一些不必要的损坏。
检查太阳能电池组件正,负极标志,确保正负极连接正确,应用万用表验证一下,以防止标志错误等情况。
蓄电池组装,核对蓄电池容量与设计配置单是否相同,(若多块组联,请确定并串联方式,并联电池不能超过4块)。
蓄电池联接线接线时,注意联接线鼻子焊接点牢固。
将联接好的电池装进蓄电池保温箱中,封闭保温箱,同时注意在组装时将保温箱各处螺丝紧固好,避免露水;将组装好的蓄电池盒,置入蓄电池坑中,盖好盖板(或者直埋于土里);蓄电池入坑过程中最好选择在晴天;入坑后将联接线引出坑基础,测试电压是否正常,否则进行检查。
电池板组装,组装前将电池板支架与灯杆搬运至基础附近,将电池板用螺丝固定在架子上,按要求对电池板时行并串联接线,接线完闭后进行测试,确保电压附合安装要求。
正常天气情况:12V系统电池板系统测试电压不能低于18V,24V系统电池板测试电压不能低于36V。
太阳能路灯施工方案
太阳能路灯施工方案1.前期准备2.安装支架安装支架是太阳能路灯的基础设施,其稳固性直接关系到路灯的使用寿命。
首先需要在路灯的安装位置挖掘足够深度的基坑,然后将支架自上而下放入基坑中,确保支架与地面垂直,并用水平仪进行调整。
最后,将基坑填充并进行均匀打实,确保支架的稳定性。
3.安装太阳能电池板太阳能电池板是太阳能路灯的主要发电设备,其正确安装影响着路灯的光效。
首先,在支架上安装太阳能电池板,并将电池板固定好。
然后,将电池板与路灯控制器通过电缆连接起来。
4.安装灯具灯具是太阳能路灯的核心部分,负责将太阳能转化为光能进行照明。
首先,在电池板的下方安装灯具,调整灯具的角度,确保光能的辐射范围覆盖道路。
然后,将灯具与控制器通过电缆连接,并进行灯具的功能测试。
5.安装蓄电池和控制器蓄电池是太阳能路灯的能量储备装置,控制器则负责调整发电和储能系统的运行。
首先,将蓄电池和控制器固定在支架上,并连接好电缆。
然后,通过控制器对路灯的亮度、时间等进行设置,以满足实际需求。
6.调试和测试太阳能路灯安装完成后,需要进行调试和测试,确保其正常运行。
首先,检查灯具和控制器的电源连接是否正确,灯具是否正常亮起。
然后,在不同天气条件下进行测试,观察太阳能电池板的充电效果和蓄电池的储能效果,以及灯具的亮度是否满足要求。
最后,对系统进行整体性能测试,确保所有功能正常。
7.完善施工记录太阳能路灯的施工方案涉及多个环节和细节,需要专业的施工队伍和设备支持。
只有通过科学规划、准确测量和精细施工,才能确保太阳能路灯的质量和安全性。
在施工过程中,需要严格按照施工方案进行操作,保持施工现场的整洁和安全,确保工程的顺利进行。
最后,进行验收和交接,并对施工过程和质量进行评估,为今后的工程积累经验。
太阳能路灯安装施工方案
太阳能路灯安装施工方案1、安装施工地点的选择(1)路灯安装地点周围不能有遮挡物,确保太阳电池可正常采光,如很难保证全天无遮挡物的情况下,要尽量保证上午9: 00到下午15: 00之间无遮挡。
(2)安装地点必须排水顺畅,如果距离安装地点10米内有河流或水坑等低洼积水点,则地基最低点必须高于积水点50年内最高水位。
(3)安装地点地下不能铺设有电缆、光缆等公共设施。
(4)按照施工设计,确定灯杆位置及灯距,如现场出现变更应及时与业主协商确定解决方案。
2、施工工艺流程3、太阳能路灯安装步骤 材料进场验收 确定安装位置 路灯地基浇筑 开挖基础 电池组件安装蓄电池安装 调试验收 灯具安装(1)路灯地基浇筑1)确定立灯位置;勘察地质情况,如果地表皆是松软土质,那么开挖深度应加深;同时要确认开挖位置以下没有其他设施(如电缆、管道等),路灯顶部没有长时间遮阳物体,否则要适当更换位置。
2)在立灯具的位置预留(开挖)符合标准;进行预埋件定位浇筑,预埋件放置在方坑正中,PVC穿线管—端放在预埋件正中间、另端放在蓄电池储存处,注意保持预埋件、地基与原地面在同一水平面上(或螺杆顶端与原地面在同一水平面上,根据场地需要而定),有一边要与道路平行,这样方可保证灯杆竖立后端正而不偏斜,然后以混凝土浇筑固定,浇筑过程中要不停用震动棒震动,保证整体的密实性,牢固性。
3)施工完毕,及时清理定位板上残留泥渣,并以废油清洗螺栓上杂质。
4、混凝土凝固过程中,要定时浇水养护;待混凝土完全凝固(一般72小时以上),才能进行吊灯安装。
(2)电池组件安装1)太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接。
2)太阳电池组件与支架连接时要牢固可靠。
3)组件的输出线应避免裸露,并用扎带扎牢。
4)电池组件的朝向要朝正南,以指南针指向为准。
(3)蓄电池安装1)蓄电池置于控制箱内时须轻拿轻放,防止砸坏控制箱。
2)蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性。
太阳能路灯施工方案
太阳能路灯施工方案第一章地基施工一、灯具施工地点选择首先对安装施工地点气候及周围环境考察,确定施工方案实施的可行性。
施工地点选择遵循以下原则:1、安装地点四周不能有遮挡物,确保太阳电池组件可正常采光。
2、安装地点必须排水顺畅3、如果距安装地点10米内存在河流、水坑等低洼积水点,则地基最低点必须高于积水点50年内最高水位;4、安装地点地下不能铺设有电缆、光缆等公共设施,影响施工安装。
二、太阳能路灯地基施工地基是用来固定太阳能灯具的结构,同时它也起到放置和保护蓄电池的作用。
因各种太阳能灯具高度及所受风力大小的不同,各种太阳能灯具对地基强度均有所差别。
在施工时,确保地基强度及结构达到设计要求。
3、灯具地基施工:1)、熟读太阳能灯具地基图纸及技术要求;2)、拉线,划点确定灯具安装点,相邻两点直线距离误差±;3)、清除灯具安置处的杂物,依据地基图,画线确定地基坑长度及宽度。
地基长边或短边的中心线必须垂直于路面走向。
;4)、依照太阳能灯具地基图开挖地坑。
地基坑深度的允许偏差为+100mm、-50mm。
当土质原因等造成地坑深度与设计坑深度偏差+100mm以上时,超过的+100mm 部分可采用填土夯实处理,分层夯实深度不宜大于 100mm,夯实后的密度不应低于原状土。
5)、检查地坑是否有局部软弱土层或孔穴,如若存在应挖除后用素土或灰土分层填实;抹平地坑四周;6)、地坑底部铺一层厚度为150mm的灰土并夯实。
灰土的配合比(体积比)为2:8,灰土中的土料优先采用从地坑中挖出的土,但不得含有有机杂质,使用前应过筛,其粒径不得大于15毫米。
灰土施工时,应适当控制含水量,检验方法是:用手将灰土紧握成团,两指轻捏即碎为宜,如土料水分过多或不足时,应晾干或洒水润湿。
灰土应拌和均匀,颜色一致,拌好后及时铺好夯实,不得隔日夯打;7)、清除地坑中的浮土及杂物,边坡必须稳定。
制作地基水泥基础:选用合适的水泥、沙和沙石进行混合,搅拌均匀后填入地坑中,每填充200mm~250mm 夯实一次,确保填充结实;当填充的混凝土深度达到设计要求时(参照图纸),于合适位置放入地笼和穿线管(关口必须采用东西堵住,避免在施工过程中泥沙灌入管内堵塞穿线管),然后继续填充。
太阳能路灯施工方案
太阳能路灯施工方案太阳能路灯是一种利用太阳能进行光电转换的照明设备,具有环保、节能、可靠等优点,广泛应用于城市道路、社区、公园等公共场所。
为了保证太阳能路灯的施工质量和效果,以下是太阳能路灯施工方案。
一、工程前期准备1. 组织专业技术人员对路灯的需求、安装地点和种类进行调研和规划,制定合理的施工方案。
2. 购买符合国家标准的太阳能路灯设备,并确保设备的质量和性能。
3. 完成工程的前期准备工作,包括地基的打造、线路的敷设和设备的存放等。
二、施工过程1. 地基施工:将太阳能路灯立柱插入地基或固定在地面上,确保路灯的稳定性。
2. 线路敷设:根据设计要求敷设电缆,并确保电缆连接牢固可靠。
3. 设备安装:根据施工图纸和规范将光源和电池组等设备安装在路灯立柱上,并保证安装牢固。
4. 调试检测:对安装完成的太阳能路灯进行调试和检测,确保路灯的光照效果和光源的寿命。
5. 线路接入:将路灯的电缆接入供电线路,并进行接地处理,确保电流和电压稳定。
三、验收和维护1. 验收阶段:按照国家标准和设计要求,对施工的太阳能路灯进行验收,包括路灯的亮度、亮度分布和光照时间等方面的检测。
2. 维护保养:定期对太阳能路灯进行维护和保养,包括清洁灯罩、更换损坏的零部件和检测设备的性能等。
四、安全措施1. 施工过程中,严格遵守安全操作规程,确保施工人员的人身安全。
2. 施工现场设置有效的警示标志和隔离设施,避免路人误入施工区域。
3. 施工期间,保持良好的施工环境和通风条件,防止事故发生。
4. 处理好施工现场产生的废弃物和垃圾,确保环境的整洁。
太阳能路灯的施工方案需要从前期准备、施工过程、验收和维护等多个方面全面考虑。
只有严格按照方案进行施工,才能确保太阳能路灯的质量和效果。
同时,在施工过程中要重视安全措施,保障施工人员和周围环境的安全,做到安全施工、绿色环保。
太阳能路灯施工方案全
太阳能路灯施工方案全
第一步:选址规划
第二步:安装太阳能发电板
根据选址规划,在灯杆顶部或周围合适位置安装太阳能发电板,确保其面向正南方,倾斜角度为30度左右。
发电板可以使用单晶硅或多晶硅材料制作,以提高太阳能的转化效率。
第三步:固定灯杆
选择适当高度的灯杆,灯杆可以是钢材或铝合金材料,确保其坚固稳定。
安装灯杆时需要考虑道路交通安全,确保不会干扰到交通流动。
第四步:安装电池和控制器
在灯杆中安装电池和控制器。
电池一般采用锂电池或铅酸电池,用于存储太阳能发电所产生的电能。
控制器用于控制夜晚灯具的亮度、开关等功能,并对电池的充放电管理。
第五步:连接灯具
将太阳能路灯灯具与灯杆连接,确保连接牢固。
灯具一般采用LED灯源,具有节能高效、寿命长、亮度可调等特点。
第六步:进行调试
完成以上步骤后,对整个装置进行电气连线和调试。
确保太阳能发电板能够正常发电,并将电能存储于电池中。
调试控制器,确保夜晚灯具能够自动开启、调整亮度,并在白天自动关闭。
第七步:测试运行
完成整个安装调试后,进行测试运行。
观察夜晚灯具的亮度是否满足照明要求,太阳能发电板是否能够正常充电,电池能否正常供电。
如发现问题,及时调整和修复。
第八步:定期维护
总结:
太阳能路灯施工方案包括选址规划、安装太阳能发电板、固定灯杆、安装电池和控制器、连接灯具、调试、测试运行和定期维护。
通过严格按照施工方案进行施工,可以确保太阳能路灯系统的正常运行,为城市道路和乡村小区提供高效、可靠的照明服务。
太阳能路灯施工方案
太阳能路灯施工方案施工方案1、施工方法及主要措施安装方案:太阳能路灯地基施工:在施工前,施工人员需要准备好制作太阳能路灯地基所需工具,并选用具有施工经验的人员。
地基的选址需要根据现场情况进行选择,如有不合理情况,施工人员有责任提出置疑并停止施工,并将情况在第一时间内汇报给相关负责人。
施工时需要严格按照太阳能路灯地基图选用合适的水泥,土壤酸碱度高的地方必须选用耐酸碱的特殊水泥。
细沙及石子中不得有泥土等影响混凝土强度的杂质。
地坑开挖完毕后需要放置1~2天,察看是否有地下水渗出。
若有地下水渗出,需要立刻停止施工。
地基中放置蓄电池舱的槽底必须添加5×Ф80的排水孔或依据图纸要求。
地基中,埋置地笼的上表面处必须确保水平,地笼中的地脚螺栓必须与地基上表面垂直。
施工前,穿线管两端必须堵封,避免施工过程中或施工后异物进入或堵塞,导致安装时穿线困难或无法穿线。
地基四周土壤必须夯实。
太阳能路灯地基制作完毕后需养护2~7天,依据天气情况确定。
太阳能路灯地基经验收合格后方可进行太阳能路灯的安装。
太阳能路灯组装:施工人员必须提前熟悉各款太阳能路灯结构。
组装太阳能路灯所需工具及设备包括:万用表、内六角扳手、平口螺丝刀、十字螺丝刀、尖嘴钳、绝缘胶布、防水胶带、和活扳手及指南针等。
在选择安装地点时,需要选择一个安全、接近的场所进行太阳能路灯组装。
拆除包装并依照配置清单清点零部件、配件并检查其在运输过程中是否有划伤、变形等损坏现象。
灯杆组件及易磨损配件(例如太阳电池组件、灯头等)在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。
参照太阳能路灯总装图组装太阳能路灯。
组装灯杆组件(上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构)需要把上、下灯杆组件、太阳电池组件角钢固定框及灯臂组件等拆装完毕后逐一检查,确定无划伤、掉漆后方可组装。
在紧固螺栓时,要确保各个螺栓受力均匀。
部分太阳能路灯在连接上灯杆与太阳电池组件角钢固定框时需穿护套线,穿线时要注意保护护套线不受损坏。
太阳能路灯安装施工方案明细
太阳能路灯安装施工方案明细一、项目概述太阳能路灯安装施工方案是为了通过太阳能光电转换技术生产的电能来为路灯供电,减少对传统电网的依赖,实现绿色环保、节能减排的目标。
本方案将对太阳能路灯的安装施工进行详细说明,确保施工过程安全、高效、质量可控。
二、施工准备1.场地准备:清理太阳能路灯安装区域,确保施工场地平整、无障碍物。
2.设备准备:准备施工所需的各种设备、工具和材料,包括但不限于太阳能电池、控制器、支架、灯具,手工工具、电动工具等。
三、施工步骤1.安装支架a.根据设计要求,在已准备的安装区域内进行支架的固定,确保支架牢固、稳定。
b.支架安装完成后,检查支架的水平度和垂直度,做出必要的调整。
2.安装太阳能电池a.在支架上按设计要求设置太阳能电池板的安装位置。
b.将太阳能电池板固定在支架上,确保安装牢固。
3.安装控制器和电池a.根据设计要求,在太阳能电池旁边设置控制器和电池的安装位置。
b.将控制器和电池固定在安装位置上,确保安装牢固。
4.接线工作a.将太阳能电池板与控制器之间进行连接,确保接线正确、牢固。
b.将控制器与电池之间进行连接,确保接线正确、牢固。
c.检查接线是否牢固、正确,做出必要的调整。
d.接线工作完成后,进行电流测试,确保电流正常。
5.安装灯具a.根据设计要求,在支架的顶端安装灯具和灯杆。
b.灯具安装完成后,进行灯具的定位和角度调整。
c.检查灯具的稳定性和亮度,做出必要的调整。
d.进行灯具的验收,确保灯具工作正常。
6.安装遥控器a.根据设计要求,设置遥控器的安装位置。
b.将遥控器固定在安装位置上,确保安装牢固。
7.安装保护装置a.根据设计要求,在电路线路中设置保护装置。
b.将保护装置固定在安装位置上,确保安装牢固。
8.系统调试和测试a.完成施工后,对整个系统进行功能性测试,确保各个部分正常工作。
b.进行太阳能路灯系统的调试和优化,确保系统性能达到设计要求。
四、施工安全措施1.携带个人防护装备,包括安全帽、防护眼镜、手套等。
太阳能路灯施工方案全完整版
太阳能路灯施工方案全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯安装施工方案1 安装工艺流程图2 施工工艺方法:应按规定的施工及施工规范,质量评定标准以及标准图集施工。
电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞的工作。
灯基础浇筑,路灯安装,电气系统穿电缆,系统调试,通电实验。
3 各工序流程及主要施工方法工序流程施工中采用以下流程:定灯位→挖路基坑→挖电池井→浇筑路灯基础→路灯组装→路灯安装→电气设备安装→实验、调试→自检→竣工验收施工方法定灯位:按照施工图及现场情况,以灯位间距为35米为基准确定路灯安装位置挖灯基坑及电池井:以图纸为基础,在路灯基础位置挖路灯基坑,电池井。
浇筑路灯基础浇筑:按路灯基础图纸预制金属构件开挖相应尺寸的基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
电池井:应符合深度保温要求下列要求,与路灯基础连接线管要匹配无误差。
路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定,基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿出并应超出基础平面30-50㎜,浇筑钢筋混凝土基础之前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与池面平行,紧固后目测应无歪斜。
灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定。
在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200㎜。
路灯安装使用的灯具、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)《热喷漆金属件表面预处理通则》(GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
6米太阳能路灯工程施工
6米太阳能路灯工程施工方案一、工程概述随着我国新能源事业的发展和环保理念的深入人心,太阳能路灯作为一种新型的绿色能源照明设备,越来越多的应用于乡村道路、公园、广场等公共场所的照明。
本项目为6米太阳能路灯工程,旨在为我国某地区提供高效、环保、节能的照明解决方案。
二、施工准备1. 技术准备:根据工程设计图纸和技术要求,组织技术人员进行图纸会审,掌握设计意图,明确施工要求。
同时,对施工人员进行技术培训,确保施工过程中严格遵守施工工艺和质量标准。
2. 材料准备:根据工程量清单,提前采购太阳能路灯及其配套材料,确保材料质量符合国家标准。
材料到货后,进行验收检查,确保材料数量和质量符合施工要求。
3. 施工工具和设备:准备足够的施工工具和设备,包括挖掘机、吊车、平板车、电钻、扳手等,确保施工顺利进行。
4. 现场准备:对施工区域进行清理,移除障碍物,确保施工场地平整、宽敞。
根据设计图纸,测量放线,确定太阳能路灯的安装位置。
三、施工流程1. 挖坑:根据设计要求,挖掘适合太阳能路灯安装的基坑,基坑尺寸应满足路灯底座安装要求,同时保证基坑深度符合设计要求。
2. 安装路灯底座:将路灯底座放入基坑内,调整至合适位置,采用混凝土浇筑固定。
待混凝土凝固后,进行验收检查,确保底座稳定可靠。
3. 安装太阳能板:将太阳能板固定在路灯顶部,与底座连接牢固。
太阳能板应朝向太阳直射方向,确保太阳能板的最大面积接受阳光照射。
4. 安装路灯灯具:将路灯灯具固定在太阳能板下方,与太阳能板连接牢固。
确保灯具安装符合设计要求,光线照射范围满足照明需求。
5. 接线:将太阳能板、灯具与控制器、电池等部件连接,确保连接可靠,线路通畅。
接线完成后,进行绝缘测试,确保电路安全。
6. 调试:开机测试,检查太阳能路灯的工作状态,包括光线亮度、照明范围等。
如有问题,及时调整,直至达到设计要求。
7. 完工验收:施工完成后,组织验收,确保工程质量符合设计要求和施工标准。
太阳能路灯安装施工方案
太阳能路灯安装施工方案1. 引言太阳能路灯作为一种节能环保的照明设施,逐渐得到了广泛的应用和推广。
本文档旨在提供太阳能路灯安装施工方案,以确保施工过程顺利进行,路灯能够正常运行。
2. 准备工作在开始施工之前,需要进行一些准备工作,包括: - 安排合适的施工时间,以避免天气因素对施工造成不利影响。
- 准备好所需的材料和设备,包括太阳能路灯、支架、电池、控制器等。
- 查看施工地点,确保地面平整,无障碍物阻挡。
3. 安装过程3.1 安装太阳能路灯支架1.在施工地点选好安装位置,将支架放置在准备好的地基上。
2.使用水平仪调整支架方向,确保平整。
3.使用螺丝固定支架,确保稳固。
3.2 安装太阳能路灯1.将太阳能路灯的支架与支架连接,确保稳固。
2.将路灯放置在支架上,调整灯头角度,确保光照范围合适。
3.3 连接电池和控制器1.将电池放置在合适的位置,并与太阳能路灯的控制器连接。
2.检查电池和控制器的连接是否牢固,确保不会松动。
3.4 连接光伏电池板1.将光伏电池板安装在合适位置并固定好。
2.使用电缆将光伏电池板与控制器连接,确保电路连接正确。
3.5 调试和测试1.检查所有电路连接是否正确,确保没有短路或接触不良的情况。
2.调试控制器,确保太阳能路灯的亮度和充电状态符合要求。
3.进行充电测试,确保太阳能路灯能够正常充电。
4. 安全措施在进行太阳能路灯安装施工时,需要注意以下安全措施: - 在安装过程中,遵守施工安全操作规范,佩戴好安全帽和手套等必要的防护装备。
- 注意电气安全,确保电路连接正确并符合安全标准。
- 施工现场要保持整洁,避免杂物堆放和障碍物阻挡。
5. 后续维护太阳能路灯安装完成后,需要进行定期维护以保证正常运行。
具体维护内容包括: - 定期清洁太阳能电池板和路灯灯头,避免灰尘和污垢影响光照效果。
- 检查电池和控制器的连接是否松动,及时进行修复。
- 定期检查电池状态和充电情况,确保充电效果正常。
太阳能路灯工程施工执行方案
太阳能路灯工程施工执行方案1. 项目概述太阳能路灯工程旨在利用太阳能发电为道路提供照明服务。
本施工执行方案旨在确保项目的顺利进行,保证施工过程安全高效。
2. 施工准备2.1 确定施工地点:根据项目需求,确定合适的道路或区域进行施工。
2.2 获取必要的许可证和批准文件:确保项目取得必要的许可证和批准文件,符合法律和监管要求。
2.3 采购设备和材料:根据项目需求,在合适的时间和地点采购所需的设备和材料。
2.4 组织施工团队:招募合适的人员和专业团队,确保施工过程所需的各项任务能够得到有效的执行。
2.5 安全和环境保护措施:确保施工现场符合安全和环保要求,采取必要的措施保障工人和周围环境的安全。
3. 施工步骤3.1 设计布局:根据道路或区域的实际情况,进行太阳能路灯的布局设计,确定每个太阳能路灯的位置和数量。
3.2 基础施工:对于每个太阳能路灯位置,进行基础施工工作,确保路灯固定牢固并能够稳定运行。
3.3 安装太阳能电池板和电池:按照设计要求,安装太阳能电池板和电池,确保能够有效收集和存储太阳能。
3.4 连接和布线:将各个太阳能路灯连接起来,并进行合适的电线布置,确保路灯之间的电力供应畅通无阻。
3.5 安装灯具和控制系统:按照设计要求,安装路灯灯具和控制系统,确保路灯能够正常发光和进行自动控制。
3.6 电力调试和测试:对于每个太阳能路灯进行电力调试和测试,确保其正常工作和充足的照明效果。
3.7 完善细节工作:对于施工过程中可能存在的细节问题,进行及时修正和完善,保证整个工程质量。
4. 施工安全与质量控制4.1 施工现场管理:对施工现场进行严格管理,确保工人的安全和施工的有效进行。
4.2 施工质量检查:定期进行施工质量检查,确保施工质量符合相关标准和要求。
4.3 问题处理:对于施工中出现的问题,及时处理和解决,确保项目进展顺利。
5. 施工进度和报告5.1 制定施工计划:制定合理的施工进度计划,确保项目按时完成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
太阳能路灯施工方案
第一章地基施工
一、灯具施工地点选择
首先对安装施工地点气候及周围环境考察,确定施工方案实施的
可行性。
施工地点选择遵循以下原则:
1、安装地点四周不能有遮挡物,
确保太阳电池组件可正常采光。
2、安装地点必须排水顺畅
3、如果距安装地点10米内存在河
流、水坑等低洼积水点,则地基最低点
必须高于积水点50年内最高水位;
4、安装地点地下不能铺设有电缆、光缆等公共设施,影响施工安装。
二、太阳能路灯地基施工
地基是用来固定太阳能灯具的结构,同时它也起到放置和保护蓄电池的
作用。
因各种
太阳能灯具
高度及所受
风力大小的
不同,各种
太阳能灯具
对地基强度
均有所差
别。
在施工
时,确保地
基强度及结
构达到设计
要求。
3、灯具地基施工:
1)、熟读太阳能灯具地基图纸及技术要求;
2)、拉线,划点确定灯具安装点,相邻两点直线距离误差±0.5m;
3)、清除灯具安置处的杂物,依据地基图,画线确定地基坑长度及宽度。
地基长边或短边的中心线必须垂直于路面走向。
;
4)、依照太阳能灯具地基图开挖地坑。
地基坑深度的允许偏差为+100mm、-50mm。
当土质原因等造成地坑深度与设计坑深度偏差+100mm以上时,超过的+100mm 部分可采用填土夯实处理,分层夯实深度不宜大于100mm,夯实后的密度不应低于原状土。
5)、检查地坑是否有局部软弱土层或孔穴,如若存在应挖除后用素土或灰土分层填实;抹平地坑四周;
6)、地坑底部铺一层厚度为150mm的灰土并夯实。
灰土的配合比(体积比)为2:8,灰土中的土料优先采用从地坑中挖出的土,但不得含有有机杂质,使用前应过筛,其粒径不得大于15毫米。
灰土施工时,应适当控制含水量,检验方法是:用手将灰土紧握成团,两指轻捏即碎为宜,如土料水分过多或不足时,应晾干或洒水润湿。
灰土应拌和均匀,颜色一致,拌好后及时铺好夯实,不得隔日夯打;
7)、清除地坑中的浮土及杂物,边坡必须稳定。
制作地基水泥基础:选用合适的水泥、沙和沙石进行混合,搅拌均匀后填入地坑中,每填充200mm~250mm夯实一次,确保填充结实;当填充的混凝土深度达到设计要求时(参照图纸),于合适位置放入地笼和穿线管(关口必须采用东西堵住,避免在施工过程中泥沙灌入管内堵塞穿线管),然后继续填充。
此时在填充混凝土时,要保证地笼或地脚螺栓垂直于水平面;路灯地基强度不小于C25,不得含有草根垃圾等有机杂物,含泥量不宜超过3%。
碎石或卵石最大粒径不宜大于50毫米;
8)、所填充的混凝土应高于底面10mm~15mm,同时必须保证地基上表面及水泥槽上表面的水平(采用精度为0.02/1000水平仪进行测量、误差不超过两个格),并进行抛光处理;
9)、制作好的地基必须进行2~5天(根据施工时的环境温度,由施工人员自行把握)的养护,在养护过程中,对地基的上表面不定期进行水平测试以保证其水平;如若不符合要求,应及时进行补修处理。
地基工程在冬期施工时,应符合下列规定
①、现场道路和施工地点的冰雪,必须清除;
②、影响施工的冻土应挖除并采取防冻措施;
③、冻结的材料,不得使用
10)、清除地基四周杂物,保持环境整洁;
11)、地基施工完毕后必须有施工人员进行现场验收,验收合格后方可进行灯具安装。
第二章灯具安装
一、准备工作
1、拆装及组装地点选择:拆装地点应在安装地点附近,以便于组装后的运输。
此外,安装地点铺有防雨布,放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。
2、安装人员及工具:专业安装人员1~2名(安装任务较重时可相应增加安装人员),每人配备安装工具一套,包括万用表一台、内六角扳手一套,平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把,绝缘胶布、防水胶带数卷等。
3、依照发货清单清点灯具;拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏,不合格品禁止安装;
4、灯杆组件及易磨损配件(例如太阳电池组件、灯头等)在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。
二、组装路灯:
1、组装灯杆组件,调整灯头与电池组件的方向。
组装灯杆时,螺栓连接处连接紧固,受力均匀,必要时采用螺纹锁固胶;
2、借用预穿好的穿线铁丝穿电线。
穿线时,禁止用力拉拽,以免造成护套线划伤乃至断裂。
连接太阳电池组件及光源的护套线必须留有足够余量;连接控制器的电源线需向下弯曲一些,防止水顺电线流入接线端子上。
3、安装太阳电池组件:
1)组件固定:用螺栓固定太阳电池组件两个边并紧固;
2)安放太阳电池组件时,接线盒应保持连接线向下;
3)太阳电池组件间连线原则:
a、护套线与太阳电池组件的接线端子必须接实;
b、护套线在灯杆内穿行,不可裸露;
c、连线完毕后,用万用表检测各个线路是否正确。
注意:电池组件在安装过程中要轻拿轻放,避免工具等器具对其造成损坏
4、安装灯头(内安装有灯光源):依据灯头结构进行安装。
三、安装蓄电池舱(内装有蓄电池)
1、清除地基四周及地基上表面的杂物,在地基旁边挖一个适应蓄电池地埋
箱大小的坑;清除地基中预埋穿线管中的异物,确保穿线管内部畅通;
2、拆除蓄电池连线接头处的绝缘胶布,检测蓄电池电压高于12.6V(12V
系统)的为合格,采用绝缘胶布重新包裹蓄电池连线端,防止正、负极短路;
3、把蓄电池舱放入预先挖好的蓄电池坑内,同时用铁丝从穿线管中穿过,
穿线管两端各预留20mm;
4、将蓄电池连线(正、负分别极采用绝缘胶布包裹)与穿线管下端的铁
丝连接并用绝缘胶布缠裹,在穿线管上端慢慢拉动铁丝,使得蓄电池连线从穿线管中穿过;断开细铁丝与蓄电池连线的连接;在断开蓄电池连线与细铁丝的连接时,必须保证护套线端的绝缘胶布不受损坏;
5、固定在灯杆上的蓄电池箱,先把蓄电池箱与杆体固定,再放入蓄电池。
四、竖灯
1、3~4人将灯具运输到地基附近,然后2~3人将灯具抬至地基上放,缓慢放下灯具的法兰端于地基上的合适位置(便于竖灯时法兰上的穿地脚螺栓孔与地脚螺栓对齐),同时保证灯光源及太阳电池组件方向正确;
2、8米以上灯杆需使用吊车方能立杆,在灯杆灯臂处系上吊绳,系绳的方式必须是活扣,以便立好灯杆后解除绳子。
另外至少2名安装人员把住法兰,在吊臂逐渐将灯杆立起来时,同时随时调整法兰位置使得地脚螺栓穿过法兰盘上的地脚螺栓孔;
3、待灯具完全竖起后,先后于地脚螺栓穿上相应规格的平垫圈、弹簧垫圈,然后采用螺母紧固;在依靠螺母紧固法兰盘时,4个螺母应同时受力且受力均匀;
4、于地脚螺栓上套上螺帽。
五、接线
1、摘掉舱门,捋顺灯杆内的护套线并察看在安装过程中是否损坏护套线,如若损坏,用防水胶布粘贴,必要时重新穿线再安装;
2、安装控制器:检查控制器是否完好,并按照控制器上标识一一接线,接线顺序:蓄电池―电池组件―灯光源。
确保插接紧固、无松动;
3、于控制器上断开太阳电池组件,察看灯源是否正常工作,如若灯源不亮(5分钟内),则由相关人员进行检查并维修;
4、安装舱门,确保舱门锁紧固,无松动。
六、填回土
1、检查蓄电池舱安放位置的合理性,确保其安放正确;
2、填土并夯实;分层夯实深度不大于150mm,夯实后的密度不低于原状
土;填土必须高于地面50mm;
3、用软抹布擦掉灯体上的污物;
4、清除灯具四周杂物,保持环境整洁,清点工具;
5、灯具安装完
七、注意事项
1、安装电池组件时要轻拿轻放,严禁将组件短路或摔掷组件。
2、电源线与接线盒处、灯杆和组件的穿线处用硅胶密封,电池组件连接线需在支架处固定牢固,以防电源线因长期下垂或拉拽而导致接线端松动乃至脱落。
3、安装灯头和光源时要轻拿轻放,确保透光罩清洁、无划痕,严禁翻滚和摔掷。
4、搬动蓄电池时不要触动电池端子和控制阀,严禁将蓄电池短路或翻滚、摔掷。
5、接线时注意正负极,严禁接反,接线端子压接牢固,无松动,同时应注意连接顺序,严禁使线路短路。
6、不要同时触摸太阳电池组件和蓄电池的"+""-"极,以防触电危险。
7、逆变器输出的是高压电源,触摸有生命危险!
8、在安装过程中应避免将灯体划伤。
9、灯头、灯臂、上灯杆组件、太阳电池组件等各螺栓连接处连接牢固,无松动。
10、安装太阳电池组件时必须加护板。
11、灯杆镀锌孔处用专用堵或硅胶密封,注意美观。
12、道路上施工时,务必在作业范围50米外放置锥形警示筒,并且留守专人在来车处挥舞警示标示,提醒来往车辆减速慢行。
13、道路上施工时,安排现场安全人员一名,负责监督约束现场施工人员按照相关安全规范作业施工,确保工程施工安全结束。
