功率电流快速计算公式,导线截面积与电流的关系
功率电流快速计算公式
功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题。
电工实用手册
5、功率电流快速计算公式，导线截面积与电流的关系1、功率电流速算公式2、下面是铜线在不同温度下的线径和所能承受的最大电流3、导线线径一般按如下公式计算4、说明5、估算口诀5、口决 &说明8、如合计算电线所能承受的电功率五、电线线径对应电流速查表二、电线大小与用电功率之间的计算101、用途 102、口诀 103、说明10三、电压降的估算121、用途 122、口诀 123、说明12 4、以上就是电压损失的估算方法。
15四、根据电流来选截面161、用途 162、口诀 173、说明17 4、下面这个估算口诀和上面的有异曲同工之处:20 20 20 7、电线粗细与电器功率之间的关系是怎样计算的?22 22 24六、实操项目2101 :正反转能耗制动控制251、实操目的252、动作原理253、接线图264、线路检查（取下FU2）265、通电试车27&故障分析277、注意事项288、分析思考28七、实操项目2102:双速电机控制281、实操目的292、动作原理293、接线圈294、线路检查（取下FU1）305、通电试车30&故障分析317、注意事项318、分析思考31八、实操项目2103 : 丫/ △启动及顺序控制321、实操目的322、动作原理323、接线图334、线路检查（取FU2）335、通电试车33&故障分析337、注意事项338、分析思考3435九、实操项目 2104 :三速电机控制351、实操目的2、动作原理36 3、线路检查（取下 FU2）. 37 4、通电试车 37 5、故障分析 38 &注意事项 38 7、分析思考38、附录：电气元件的选择391、熔断器的选用 392、接触器的选用39 3、低压断路器的选择及整定 40 4、热继电器的选择及整定 40 5、导线的选择 40 &附表42、功率电流快速计算公式，导线截面积与电流的关系1、功率电流速算公式三相电机: 2A/KW三相电热设备: 1.5A/KW单相220V, 4.5A/KW单相380V, 2.5A/KW铜线、铝线截面积(mm2)型号系列:1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185一般铜线安全电流最大为:2.5平方毫米铜电源线的安全载流量-- 28A。

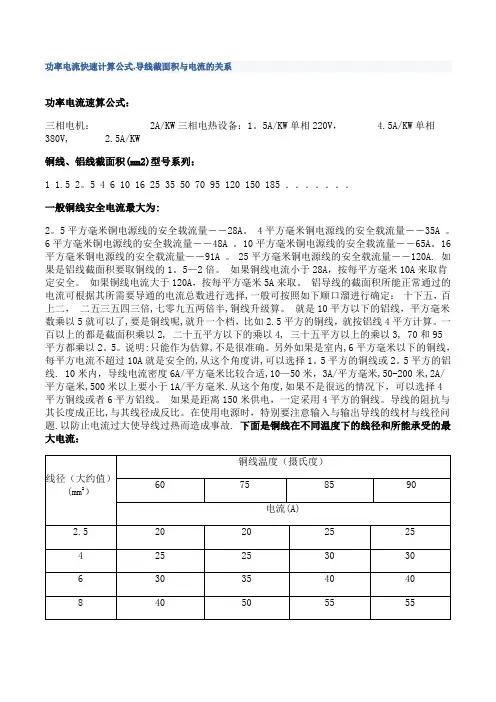

功率电流快速计算公式
功率电流快速计算公式,导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1。
5A/KW单相220V， 4.5A/KW单相380V, 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2。
5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为:2。
5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A. 如果是铝线截面积要取铜线的1。
5—2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三倍,七零九五两倍半,铜线升级算。
就是10平方以下的铝线，平方毫米数乘以5就可以了,要是铜线呢,就升一个档，比如2.5平方的铜线，就按铝线4平方计算。
一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2。
5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的,从这个角度讲,可以选择1。
5平方的铜线或2。
5平方的铝线. 10米内，导线电流密度6A/平方毫米比较合适,10—50米，3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米.从这个角度,如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题.以防止电流过大使导线过热而造成事故. 下面是铜线在不同温度下的线径和所能承受的最大电流：铜线: S= I＊L / （54.4＊U`)铝线： S= I＊L / (34*U`）式中：I—-导线中通过的最大电流（A）L--导线的长度（M）U`--充许的电压降（V）S——导线的截面积（MM2）说明:1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。
电线、平方、电流、功率的关系
2.5mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A 220V×20A= 4400W 4mm²
BVV铜导线安全载流量的推荐值4×8A/mm²=32A 220V×32A= 7040W 6mm²
计算软件+计算公式+计算案例
BVV铜导线安全载流量的推荐值6×8A/mm²=48A 220V×48A=10560W
一个家庭所有电器总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/(220×0.8)=34(A) 。
一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) ，这个家庭总的电流值为17A。
功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种： 一种式电阻性负载，一种是电感性负载。 对于电阻性负载的计算公式：P=UI
对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
电线、平方、电流、功率的关系
1导线截面积与载流量的计算：
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定。
一般铜导线的安全载流量为5～8A/mm²，铝导线的安全载流量为3～5A/mm²。
计算铜导线截面积S的上下范围：
0.125 I（mm²） <S= I /（5～8）< 0.2 I（mm²）
则总闸空气开关应该用大于17A。上面不准确如总功率10000瓦（最大功率6000瓦），按公用系数计5000瓦总闸不够，应取最大功率加剩余功率的0.5。
电线、平方、电流、功率的关系
电线、平方、电流、功率的关系一、导线截面积与载流量的计算：一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定。
一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。
计算铜导线截面积S的上下范围：0.125 I（mm²）<S= I /（5~8）< 0.2 I（mm²）S---铜导线截面积（m m²） I---负载电流（A）2.5mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A 220V×20A= 4400W 4mm² BVV铜导线安全载流量的推荐值×8A/mm²=32A220V×32A= 7040W 6mm² BVV铜导线安全载流量的推荐值6×8A/mm²=48A220V×48A=10560W二、电线平方与电流的关系-----铜线安全计算方法国标1平方电线可承受的最大电流为19安培，但实际还需要按使用环境，温度，安装的方式等去考虑。
最粗略的估算法是单相1000W为5安，三相为2安电流。
一般铜线安全计算方法是：如果是铝线，线径要取铜线的1.5-2倍。
2.5平方毫米铜电源线的安全载流量－－28A。
功率220×28=6160W 4平方毫米铜电源线的安全载流量－－35A。
功率220×35=7700W 6平方毫米铜电源线的安全载流量－－48A。
功率220×48=10560W 10平方毫米铜电源线的安全载流量－－65A。
功率220×65=14300W 16平方毫米铜电源线的安全载流量－－91A。
25平方毫米铜电源线的安全载流量－－120A。
三、导线安全载流量口诀：十下五,百上二,二五三五四三界,柒零玖五两倍半,铜线级算。
功率电流快速计算公式
功率电流快速计算公式-CAL-FENGHAI.-(YICAI)-Company One1功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：KW单相220V， KW单相380V， KW铜线、铝线截面积(mm2)型号系列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择平方的铜线或平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题。
常用速查电工手册
目录一、功率电流快速计算公式，导线截面积与电流的关系错误!未定义书签。
1、功率电流速算公式................................ 错误!未定义书签。
2、下面是铜线在不同温度下的线径和所能承受的最大电流错误!未定义书签。
3、导线线径一般按如下公式计算...................... 错误!未定义书签。
4、说明............................................ 错误!未定义书签。
5、估算口诀........................................ 错误!未定义书签。
二、电线大小与用电功率之间的计算 ...... 错误!未定义书签。
1、用途............................................ 错误!未定义书签。
2、口诀............................................ 错误!未定义书签。
3、说明............................................ 错误!未定义书签。
三、电压降的估算...................... 错误!未定义书签。
1、用途............................................ 错误!未定义书签。
2、口诀............................................ 错误!未定义书签。
3、说明............................................ 错误!未定义书签。
4、以上就是电压损失的估算方法。
.................... 错误!未定义书签。
四、根据电流来选截面.................. 错误!未定义书签。
1、用途............................................ 错误!未定义书签。
功率电流快速计算公式导线截面积及电流的关系
功率电流快速计算公式导线截面积及电流的关系功率是衡量电路中能量转化效率的物理量，它的计算公式是功率等于电流乘以电压。
在直流电路中，功率可以用以下公式表示：P=VI其中，P表示功率，V表示电压，I表示电流。
在交流电路中，由于电压和电流随时间变化，功率的计算需要考虑电压和电流的相位差。
假设电压和电流的波形为正弦波，功率的计算公式为：P = Vrms × Irms × cosθ其中，Vrms表示电压的有效值，Irms表示电流的有效值，θ表示电压和电流的相位差。
导线截面积和电流之间的关系可以通过欧姆定律来描述。
欧姆定律表示了电流、电压和电阻之间的关系：I=V/R其中，I表示电流，V表示电压，R表示电阻。
对于导线而言，其电阻是通过导线的固有属性和长度、截面积等因素决定的。
导线的电阻可以用以下公式计算：R=ρ×(L/A)其中，R表示电阻，ρ表示导线的电阻率，L表示导线的长度，A表示导线的截面积。
从以上公式可以看出，导线的截面积对电阻的影响是反比关系，即截面积越大，电阻越小。
根据欧姆定律，电流与电压和电阻之间成正比关系，即电阻越小，电流越大。
在实际应用中，选择导线截面积的大小需要考虑电流负载的要求和导线自身的限制。
如果电流较大，则需要选择较大截面积的导线以降低电阻，减少功率损耗和发热。
另外，导线的选择还需要考虑导线材料的优劣、绝缘层的质量等因素。
总结起来，功率的计算公式是功率等于电流乘以电压，在交流电路中需要考虑相位差。
导线截面积和电流之间的关系是反比关系，即截面积越大，电导越大，电阻越小，电流越大。
选择导线截面积的大小需要综合考虑电流负载和导线自身限制。
功率电流快速计算公式
功率电流快速计算公式 Revised as of 23 November 2020功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V，4.5A/KW单相380V，2.5A/KW铜线、铝线截面积(mm2)型号系列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择平方的铜线或平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
功率电流快速计算公式概要
功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题。
常用速查电工手册
常用速查电工手册目录一、功率电流快速计算公式，导线截面积与电流的关系错误! 未定义书签。
1、功率电流速算公式................... 错误! 未定义书签。
2、下面是铜线在不同温度下的线径和所能承受的最大电流错误! 未定义书签。
3、导线线径一般按如下公式计算.............. 错误! 未定义书签。
4、说明........................ 错误! 未定义书签。
5、估算口诀...................... 错误! 未定义书签。
二、电线大小与用电功率之间的计算 ......... 错误! 未定义书签。
1、用途........................ 错误! 未定义书签。
2、口诀........................ 错误! 未定义书签。
3、说明........................ 错误! 未定义书签。
三、电压降的估算 .............. 错误! 未定义书签。
1、用途........................ 错误! 未定义书签。
2、口诀........................ 错误! 未定义书签。
3、说明........................ 错误! 未定义书签。
4、以上就是电压损失的估算方法。
. ............ 错误! 未定义书签。
四、根据电流来选截面 ............. 错误! 未定义书签。
1、用途........................ 错误! 未定义书签。
2、口诀........................ 错误! 未定义书签。
3、说明........................ 错误! 未定义书签。
4、下面这个估算口诀和上面的有异曲同工之处：. 错误! 未定义书签。
5、口决........................ 错误! 未定义书签。
6、说明........................ 错误! 未定义书签。
功率电流快速计算公式
功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150米供电，一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
在使用电源时，特别要注意输入与输出导线的线材与线径问题。
功率与电流快速计算公式方法
功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机： 2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1mm²/1.5mm²/2.5mm²/4mm²/6mm²/10mm²/16mm²/25mm²/35mm²/50mm²/70mm²/95mm²/120mm²/150mm²/185mm²．．．．．．．一般铜线安全电流最大为：2.5mm²铜电源线的安全载流量－－28A。
4.0mm²铜电源线的安全载流量－－35A 。
6.0mm²铜电源线的安全载流量－－48A 。
10mm²铜电源线的安全载流量－－65A。
16mm²铜电源线的安全载流量－－91A 。
25mm²铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.2-1.5倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
下面是铜线在不同温度下的线径和所能承受的最大电流：导线线径一般按如下公式计算：铜线： S= I*L / (54.4*U`)铝线： S= I*L / (34*U`)式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）绝缘导线载流量估算，绝缘导线载流量与截面的倍数关系铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
