常见家用阀门的结构选用与维修
各种阀门结构及检修工艺
2.1 阀门的公称通径：阀门与管道连接外通道的 名义内径值叫公称通径，现行国标规定用Dn表 示,单位为mm。 2.2 阀门的公称压力：阀门在指定温度下允许的 工作压力叫阀门的公称压力，用PN表示。 2.3 阀门的公称压力与工作温度关系：阀门在工 作状态下的压力称为阀门的工作压力，它与阀 门的材质和介质的工作温度有关，用p表示。P 字右下角数字为介质最高温度除以10的商整数。 如p42 表示阀门介质最高温度为425℃时的工作 压力。
隔膜阀的结构形式，与一般阀门很不相同， 它是依靠柔软的橡胶膜或塑料膜来控制流体运 动的。 隔膜阀的优点是：1)流体阻力小；2)能使 用于含硬质悬浮物的介质；3)由于介质只跟阀 体和隔膜接触，所以无须填料函，不存在填料 函泄漏问题，对阀杆部分无腐蚀的可能；4)容 易对阀体衬里，只要对衬里材料和隔膜进行恰 当的选择，便可适应广泛的腐蚀介质。
碳素钢
灰色
1、闸阀：
闸阀的作用是利用阀瓣沿通路中心的垂直线方向移动来实 现开启或关闭管道通路。闸阀的主要启闭零件是阀瓣和阀座。 闸阀的构造主要由阀门、阀盖、支架、阀杆、阀座、闸板及其 它零件组成。 闸阀按阀瓣的结构形状可分为楔式闸阀和平行式闸阀两大类。 根据闸阀启闭时阀杆运动情况的不同，闸阀又可分为明杆式和 暗杆式两大类。 闸阀的特点和用途：闸阀的优点是流动阻力小，开闭较省 力，不受介质流向的限制，介质可以两个方向流动，结构尺寸 较小，全开时密封面受介质冲蚀小。缺点是结构复杂，高度尺 寸较大，开启需一定的空间，开闭时间长，开闭时密封面容易 受冲蚀和擦伤。 闸阀的应用范围是由其特点决定的，一般用于公称通径大 于100mm的管道上，作切断作用。
3、调节阀 通过阀瓣的旋转或升降改变通道截面积， 从而改变介质流量和压力的阀门叫调节阀。 按工作原理可分为回转式调节阀和升降式 调节阀。
常见阀门及其故障维修
常见阀门及其故障维修1．阀体和阀盖的常见故障是什么?这些故障产生的原因是什么?应采取什么防治措施来避免这些故障? 阀体和阀盖的常见故障不外乎以下几种一是破损；二是出现：砂眼；三是发生老化或腐蚀破坏。
产生这些故障的原因可能是以下几方面。
①阀体和阀盖产生破损的原因主要是由于设计不良，如安全系数小、结构不合理，内应力集中；或者是由于制造质量差，如厚薄不均、材质不匀；或者是由于焊接质量差，如焊缝过脆，内应力过大等；或者由于安装不当，位置偏斜扭曲；或者由于阀门选用不当，与工况不相适应；或者由于水击压力过高；或者由于维护不周，冬季保温不好被冻裂；或者由于受强大外力破坏。
②砂眼产生的原因主要是由于制造质量差所致。
③腐蚀或老化产生的原因主要是由于制造质量差，或者由于防腐及维护不力，更换维修不及时所致。
针对这些故障，可以采取以下的预防措施。
①破坏的防治措施有：应按国家标准设计，严格遵守操作规程、工艺进行加工制造，建立完善的质量保证体系；焊接时应严格按焊接工艺和操作规程施焊，并应认真检查和探伤；安装时应使阀门受力均匀，防止法兰有错口和张口现象；选用阀门应按实际工况正确选择；管路系统应设防止水击超压措施；加强阀门维护，冬季做好保温措施；超过使用期限的阀门应有防振措施，操作应平稳，一旦发现疲劳缺陷应及时更换。
②砂眼的预防措施有：阀门制造过程中应严格遵守加工工艺和操作规程办事，建立完善的质保体系，出厂前应认真做强度试验。
③腐蚀老化的预防措施有：提高制造质量，根除制造缺陷；加强防腐措施；增强阀门维护，及时维修或更换。
相应地，对这些常见故障也可以采取如下的治理方法：阀体和阀盖发生破损、砂眼、腐蚀老化故障时，应停车卸压修理；按科学堵漏方法进行堵漏；根据实际情况进行修复或更换破损件或更换阀门。
2．填料的常见故障是什么?这些故障产生的原因是什么?应采取什么防治措施来避免这些故障? 填料的常见故障主要有：施加在填料上的预紧力过小、紧固件失灵、阀杆密封面损坏和填料失效四种。
常见阀门结构及应用
球阀的结构
球阀的基本结构由阀体、球体、阀杆、阀座、上轴承、下 轴承组成。
球阀的结构-拆解图
球阀的原理
球阀(ball valve），标准GB/T21465-2008《阀门术语》 中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作 旋转运动的阀门。
原理：球阀的启闭件是个球体，球体绕阀体中心线作旋转 来达到开启、关闭的一种阀门。
截止阀的操作
对于截止阀，不但要会安装和维护，而且还要会操作。
启闭截止阀，用力应该平稳，不可冲击。某些冲击启闭的 高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能 等同。当截止阀全开后，应将手轮倒转少许，使螺纹之间严 紧，以免松动损伤。管路初用时，内部脏物较多，可将截止 阀微启，利用介质的高速流动，将其冲走，然后轻轻关闭 （不能快闭、猛闭，以防残留杂质夹伤密封面），再次开启， 如此重复多次，冲净脏物，再投入正常工作。
旋塞阀的适用场合
由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时 可以完全防止与流动介质的接触，故通常也能用于带悬浮 颗粒的介质；
旋塞阀的另一个重要特性时它易于适应多通道结构，以致 一个阀门可以获得两个、三个，甚至四个不同的流道，这 样可以简化管道系统的设计，用以个替代几个阀，减少阀 门的用量以及设备中需要的一些连接配件。
自由浮球式疏水阀工作原理
设备刚启动工作时，管道内的空气经过Y系列自动排空气 装置排出，低温凝结水进入疏水阀内，凝结水的液位上升， 浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设 备，设备迅速升温，Y系列自动排空气装置的感温液体膨 胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随 凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总 处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最 小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内 不受温度和工作压力波动的影响，连续排水。能排饱和温 度凝结水，最小过冷度为0℃，加热设备里不存水，能使 加热设备达到最佳换热效率。背压率大于85%，是生产工 艺加热设备最理想的疏水阀之一。
常见阀门的安装及使用注意事项
阀杆只做旋转运
动，蝶板和阀杆没有
自锁能力。要在阀杆
上附加有自锁能力的
的减速器，使蝶杆能
停在任意位置。
一、常见阀门结构及特点
4、蝶阀的特点
蝶阀的特点： （1）结构简单，外形尺寸小，结构长
度短，体积小，重量轻，适用于大口 径的阀门。 （2）全开时阀座通道有效流通面积较 大，流体阻力较小。 （3）启闭方便迅速，调节性能好 。 （4）启闭力矩较小，由于转轴两侧蝶 板受介质作用基本相等，而产生转矩 的方向相反，因而启闭较省力。 （5）密封面材料一般采用橡胶、塑料、 故低压密封性能好。
不封闭
全启式 微启式
带散热片 带扳手 带扳手 带控制机构
一、常见阀门结构及特点
3、安全阀的结构
1. 保护罩 2. 调整螺杆 3. 阀杆 4. 弹簧 5. 阀盖 6. 导向套 7. 阀瓣 8. 反冲盘 9. 调节环 10.阀体 11.阀座
弹簧式安全阀
一、常见阀门结构及特点
脉冲式安全阀
其结构有主阀、辅阀。辅阀 为口径很小的直接载荷式安全阀， 与主阀相接。当系统超压时，辅 阀首先开启，排出介质。适用于 大口径、大排量及高压系统。
1. 导阀 2. 主阀 3. 圆顶气室 4. 活塞密封圈 5. 阀座 6. 压力传感嘴
目录
一 常见阀门结构及特点 二 阀门的安装 三 阀门的维护保养 四 阀门的操作及注意事项 五 阀门常见故障及预防
二、阀门的安装
阀门安装的一般要求
（1）法兰式螺纹连接的阀门应在关闭状态下进行。 （2）焊接阀门与管道焊接时要用氩弧焊打底，以保证其内部光洁平 整。焊接时，阀门应处在开启状态，以防局部过热变形。焊接高压注水 阀门时要把阀体打开，把胶皮垫圈挑出，防止胶圈被烫坏。 （3）安装阀门前，应根据介质流动方向，确定其安装方向。 （4）安装在水平管道上的阀门，要垂直向上，水平向上或向下倾斜 45，其中心线要尽量取齐。 （5）安装铸铁阀门（黑色、银色）时，须防止强力连接或受力不均 引起损坏。
阀门结构原理与维护保养PPT课件
2013.5.27
Байду номын сангаас
阀门概述 常见阀门简介 阀门维护保养
阀门选型&典型问题
2
阀门概述
阀门的作什用么：是阀门：
控制流体流动方向。 控制介质流量大小。 “ 调阀节”管的线定压义力是。在流体系统中，用来 控 释制放流管体线的过方高向的、压压力力。、流量的装置。 阀 管门线是吹使扫配或管泄和压设。备内的介质（液体、 气 部维体 件修、 的或粉 隔替末 离换） 。管流线动部或件停时止进、行并管能线控或制 其 出流现量紧的急装事置故。时紧急关闭阀门中断 管输。
15
注脂示意图
优先填充满密封圈
通过注脂通道注到球体表面
球阀密封前提是必须保证球体与阀座的贴合，在出厂时位置已调试好，在开 关过程中当发现已经到限定位置时不宜用死劲再扳，以免损坏限位螺栓，导 致球体密封面位置不准确，失去密封效果。
16
日常操作及维护注意事项
➢操作阀门时禁止半开、半关。（球面及阀座磨损、密封失效） ➢定期对阀门进行活动。（根据实际工况） ➢定期对阀门进行排气、排污操作。 ➢定期对阀门进行注脂操作。（阀体保温时将注脂嘴、排污&排 气阀等相关附件露出，方便作业） ➢执行机构防水、防锈蚀
两种类型：平板闸 阀和楔形闸阀
19
平板闸阀
平板闸阀或直通闸阀，其结构是流体由平 钢板的预留孔通过。将平钢板的预留孔移动 至管线通径，则该阀就被打开了 密封原理：与固定球阀密封相同，利用介 质本身的压力推动阀座向闸板紧贴，达到密 封效果 由于是平板密封，关闭阀门时并不是扳的 越紧密封就越好。到达限定位置就无须再继 续用力旋转阀杆
3
阀门分类
阀门通用分类法：
阀门种类结构原理及日常操作保养维护

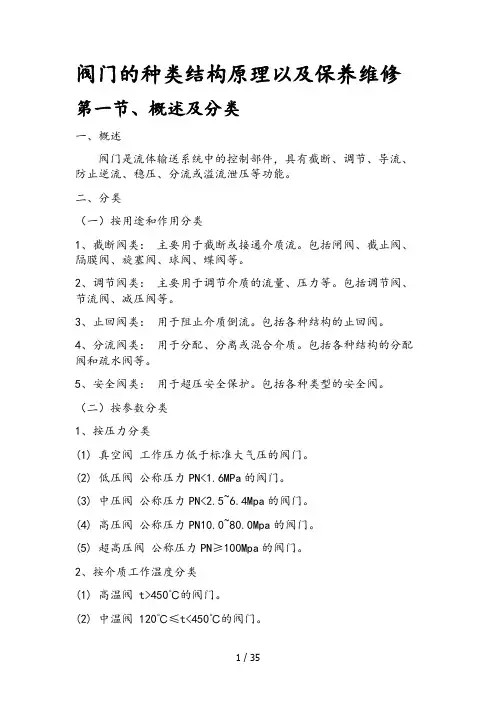

阀门的种类结构原理以及保养维修第一节、概述及分类一、概述阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二、分类（一）按用途和作用分类1、截断阀类：主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类：主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类：用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类：用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类：用于超压安全保护。
包括各种类型的安全阀。
（二）按参数分类1、按压力分类(1) 真空阀工作压力低于标准大气压的阀门。
(2) 低压阀公称压力PN<1.6MPa的阀门。
(3) 中压阀公称压力PN<2.5~6.4Mpa的阀门。
(4) 高压阀公称压力PN10.0~80.0Mpa的阀门。
(5) 超高压阀公称压力PN≥100Mpa的阀门。
2、按介质工作温度分类(1) 高温阀t>450℃的阀门。
(2) 中温阀120℃≤t<450℃的阀门。
(3) 常温阀 -40℃≤t<120℃的阀门。
(4) 低温阀 -100℃≤t<-40℃的阀门。
(5) 超低温阀 t<-100℃的阀门。
3、按阀体材料分类(1) 非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。
(2) 金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。
(3) 金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
4、按公称通径分(1)小口径阀门：公称通径DN<40mm的阀门。
(2)中口径阀门：公称通径DN50~300mm的阀门。
(3)大口径阀门：公称通径DN350~1200mm的阀门。
(4)特大口径阀门：公称通径DN≥1400mm的阀门三、按与管道连接方式分可分为：(1)法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
2阀门结构和工作原理(上)
闸板的两个密封面平行，阀座密封面垂直于管道中心线。
(a) 平行式单闸板 不能依靠其身达到强制密封， 必须采用固定或浮动的软质阀座。 适用于中低压大中口径，介质为油 类、天然气。
闸阀的特点
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选 用它，有时口径很小的切断装置也选用闸阀。 闸阀有以下优点： ①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。 ⑤体形比较简单，铸造工艺性较好。 闸阀也有不足之处： ①外形尺寸和开启高度都较大。安装所需空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
闸阀的分类
手 动 单闸板 楔式 双闸板 闸 阀 单闸板 平行式 双闸板 撑开式 自动密 封式 升降式 (明杆) 旋转式 (暗杆) 法兰 连接 直齿圆 柱齿轮
锥齿轮
螺纹 连接 气 动 液 动 电 动
焊接 连接
闸阀的结构
1. 手轮 2. 阀杆螺母 3. 填料压盖 4. 填料 5. 阀盖
6. 双头螺栓
第二章 阀门结构 和工作原理（上）
tiemuyu666
主要内容:
常见阀门结构及应用 阀门的选用
闸阀
球阀
截止阀
旋塞阀
蝶阀
闸阀
（一）闸阀
闸阀是指启闭体(阀板)由阀杆 带动阀座密封面作升降运动的阀门，
可接通或截断流体的通道。当阀门
部分开启时，在闸板背面产生涡流， 易引起闸板的侵蚀和震动，也易损 坏阀座密封面，修理困难。闸阀通 常适用于不需要经常启闭，而且保 持闸板全开或全闭的工况。不适用 于作为调节或节流使用。
阀门常见故障及维护课件
结语
通过本课件的学习，您对阀门的基本结构、常见故障及维护方法有了更深入的了解。维护好阀门 是保障工作安全和设备正常运行的关键。
1 总结回顾
总结本课件的主要内容和要点。
2 学习建议
提供学习阀门维护的建议和指导。
3 疑问解答
解答学员对阀门维护的疑问和问题。
阀门维护案例
通过实际案例，了解阀门维护的流程、记录和效果分析。
维护流程
详细讲解阀门维护的 步骤和流程。
维护记录
记录和分析阀门维护 的数据和效果。
故障分析
分析阀门故障的原因， 以便改进维护方法。
维护效果
评估和讨论阀门维护 对性能的影响。
阀门的保养及注意事项
介绍如何进行阀门的保养和注意事项，以延长阀门的使用寿命。
阀门常见故障及维护课件
这个课件将介绍阀门的基本结构、常见故障以及维护方法。通过学习这些知 识，您将能够更好地了解阀门的工作原理，并学会如何有效地维护和保养阀 门。
阀门的基本结构
阀门通过分类、组成部分和工作原理进行介绍，帮助您全面了解阀门的基本知识。
分类
了解阀门的不同类型和应用 场景。
组成部分
深入了解阀门的各个组成部 分及其功能。
保养方法
提供有效的阀门保养方法和注意 事项。
注意事项
了解在保养阀门时需要特别注意 的事项。
避免常见错误
指导如何避免常见的阀门保养错 误。
阀门相关安全知识
学习与阀门相关的安全规范、应急处理方法和安全演练。
安全规范
了解阀门使用的安全规范和标准。
应急处理方法
掌握应对阀门故障和事故的应急处理方法。
安全演练
5 漏气
阀门的分类选用常见故障和处理措施
编制人:XXX XXX年XXX月Xห้องสมุดไป่ตู้X日
课程目标
简单介绍阀门的功用、分类、用 途、根据阀门使用条件环境选用阀门 的方法，以及一般阀门的常见故障和 常见故障的处理、预防的方法；通过 本次培训使员工对阀门有一个概念性 的了解，并能够处理一些常见故障。
课程目录
常用的截止阀有以下几种：
1）角式截止阀；在角式截止阀中，流体只需改变一 次方向，以致于通过此阀门的压力降比常规结构的 截止阀小。
2）直流式截止阀；在直流式或Y形截止阀中，阀体 的流道与主流道成一斜线，这样流动状态的破坏程 度比常规截止阀要小，因而通过阀门的压力损失也 相应的小了。
二、阀门的选用
二、阀门的选用
3、蝶阀的选用
蝶阀的蝶板安装于管道的直径方向。在蝶阀 阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转， 旋转角度为0°~90°之间，旋转到90°时，阀门 则牌全开状态。
蝶阀结构简单、体积小、重量轻，只由少
数几个零件组成。而且只需旋转90°即可快速启
闭，操作简单，同时该阀门具有良好的流体控制
一、阀门的分类
尽管如此，阀门同其它产品比较往往被人们忽
视。例如：在安装机器设备时，人们往往把重点放
在主要机器设备方面，如：压缩机、高压容器、锅
炉等；也有的选用不当……。这些作法都会使整个
生产效率降低或停产、或造成种种其它事故发生。
因此，对阀门的选用、安装、使用等都必须进行认
真负责的工作。尤其对现代化工业生产和建设更应
如果要求蝶阀作为流量控制使用，主要的是
正确选择阀门的尺寸和类型。蝶阀的结构原理尤其
适合制作大口径阀门。蝶阀不仅在石油、煤气、化
常用阀门的结构、原理和维护保养知识
不锈钢
三、闸阀
丝杆连接着闸板，旋转手轮使阀板上下移 动达到开启或关闭，以控制管内液体的流 动。闸阀在输油管路上使用量最多。
（一）闸阀结构
闸阀
楔式阀芯
阀门整体结构
密封槽 阀板
密封圈 手轮
阀芯
阀体 阀盖
阀杆
阀座 密封部分
（二）闸阀的工作原理
当反时针方向转动，从而带动阀杆和与阀 杆连在一起的闸板上升，阀体通道被打开， 气体由阀体的一端流向另一端。相反，顺 时针方向转动手轮，阀杆和闸板下降，阀 关闭。
5、超高压阀（≥100MPa）
常用阀门型号由七个单元组成，按下列顺序编制 ：
1 2 3 45 6 7 第七单元表明阀体材料
第六单元表明公称压力 第五单元表明密封面或衬里材料 第四单元表明结构形式 第三单元表明连接形式 第二单元表明驱动方式 第一单元表明阀门类别
注：第二单元用一位阿拉伯数字表示。对于手轮、手柄和 扳手驱动或自动的阀门，则省略本单元。
截止阀
阀座
阀杆 阀体
阀体
进口
截止阀
出口
七、止回阀 （单向阀）
止回阀依靠介质本身的流动而自动开闭阀 道，使流体沿一方向流动，防止介质倒流。
止回阀按照结构的不同，分为升降式、旋启 式和空排式三种.
升降式的阀瓣是垂直于阀体作升降运动的。 这种阀只能安装在水平管路上；
旋启式的阀瓣是围绕着密封面作旋转运动的， 它比升降式阻力小，但低压时密封较差，故中 高压或通径较大的管道多采用旋启式，一般用 在离心泵的排出口，一旦离心泵失灵，不致使 泵室发生水击现象；
（三）闸阀的优、缺点
优点：
①开启时全通径，流动阻力小； ②流体能在两个方向流动，即介质的流动方
各种阀门的工作原理及常见故障排除
3． 焊接连接阀门：阀体带有焊口，与管道采用焊接连接的 阀门。
阀门的分类
4.夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的 阀门。
5.卡套连接阀门：采用卡套与管道连接的阀门。
阀门的类型和用途
由于阀门类型繁多，本文只介绍常用阀门。
旋塞阀
旋塞阀分类： 紧定式旋塞阀 填料式旋塞阀 自封式旋塞阀 油封式旋塞阀
球阀
球阀和旋塞阀是同属一个类型的阀门，只是它的关闭件是 个球体，球体绕阀体中心线作旋转来达到开启、关闭的一 种阀门。球阀在管路中主要用来做切断、分配和改变介质 的流动方向。
球阀
优点 ：
1．流体阻力小，其阻力系数与同长度的管段相等。 2．结构简单、体积小、重量轻。
阀门的分类
按公称通径分： 1． 小口径阀门：公称通径 DN<40mm的阀门 2． 中口径阀门：公称通径 DN50~300mm的阀门。 3． 大口径阀门：公称通径 DN350~1200mm 的阀门。 4． 特大口径阀门：公称通径 DN≥1400mm 的阀门。
阀门的分类
按与管道连接方式分 :
1． 法兰连接阀门：阀体带有法兰，与管道采用法兰连接的 阀门。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、 密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转 90°，便 于远距离的控制。
球阀
5．维修方便，球阀结构简单，密封圈一般都是活动的， 拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离， 介质通过时，不会引起阀门密封面
按压力 : 1． 真空阀：绝对压力<0.1Mpa即 760mm汞柱高的阀门，通
通用阀门的检修步骤方法
通用阀门的检修步骤方法1.1 闸板阀1.2 简介用于汽水油管道,以开启和关闭道路,不允许作节流用。
闸阀按门杆螺纹位置分为明杆闸阀和暗杆闸阀,按闸板结构，分为平行式闸阀，楔式闸阀。
楔式闸阀分为单闸板,双闸板阀,闸阀结构图如图6所示。
图1 闸板阀结构图1.3 闸板阀检修（以楔式双闸阀为例）1.3.1.1.1 闸阀解体1.3.1.1.2 把阀门上保温层和各种杂物清理吹扫干净，适当开启阀门。
1.3.1.1.3 在各连接法兰部位做好相对位置和开度方向拆装记号。
1.3.1.1.4 拆盘根压兰螺栓，清除盘根，拆除阀盖连接螺栓,用起吊工具将阀盖吊下,取下阀瓣，注意防止损坏阀瓣密封面，标记安装方向，阀杆螺母部分待解体检查。
1.3.1.1.5 清理阀体内部,检查阀座接合面,将解体的阀门用盖板盖好,防止落入脏物。
1.3.1.1.6 将阀瓣框上夹板解体，取出左右阀瓣。
保管好内部的方向顶及垫片，测量垫片总厚度并做好记录。
1.3.1.1.7 旋下门杆，取下盘根压兰及垫圈。
1.3.1.1.8 拆锁母，依次取下手轮、螺纹套筒、平面轴承。
1.3.1.1.9 阀门各部的检查修理1.3.1.1.10 对双闸阀应检查万向顶球面无形变，无磨损，双闸板与门座应吻合、严密，复装放入门内门座上时，若接触过紧过松可在万向顶球面的平面一端利用垫片加以调整。
1.3.1.1.11 对单闸板阀，如密封面损坏，应进行堆焊，研磨处理达到要求。
1.3.1.1.12 闸阀的复装1.3.1.1.13 平面轴承加黄油，在门架上依次组装平面轴承、螺纹套筒、键、手轮，锁紧锁母。
1.3.1.1.14 把门杆和门芯架丝扣上紧，并用销钉销紧，铆孔锁住，牢固可靠。
1.3.1.1.15 门芯间万向顶球体垫片调好厚度,装于门芯固定架上两门芯间,套上卡板,装上锁紧止退垫圈,把螺帽上紧并把垫片翻边锁住。
1.3.1.1.16 门芯擦净连同阀杆一起装入门体放到门座内,门芯安装方向与拆卸时相同，门盖垫抹上涂料油铅粉,法兰上擦去杂物,把垫片放到门体凹止口里，穿门杆把门盖旋进，套在门体上, 按复装记号定好位置,穿上螺丝，对称旋紧两条。
各种阀门的选用、故障及维修方法
各种阀门的选用、故障及维修方法用来控制流体在管路内流动的装置称为阀门。
其主要作用有：1、启闭作用一一切断或沟通管路中的流体流动；2、调节作用一一调节管路内流体流速、流量；3、节流作用一一流体流过阀门后，产生很大压力降。
分类：1、根据阀门在管路的作用不同，可分为切断阀（又称截止阀）、节流阀、止回阀、安全阀等；2、根据阀门的结构形式不同，可分为闸阀、旋塞（常称考克）、球阀、蝶阀、隔膜阀、衬里阀等。
3、此外，根据制作阀门的材料不同，又分为不锈钢阀、铸钢阀、铸铁阀、塑料阀、陶瓷阀等。
一、介绍最常见的几种阀门。
①截止阀因结构简单，制造维修方便，在中低压管路中应用广泛。
它是利用装在阀杆下面圆形阀盘（阀头）与阀体内凸缘部分（阀座）相配合来达到截止流体流动的目的。
阀杆靠螺纹升降可调节阀门的开启程度，起到一定的调节作用。
由于阀门的截流作用是依靠阀头与阀座平面接触密封，不适合用于含有固体颗粒流体的管路上。
截止阀可按使用介质特性选用合适的阀头、阀座、壳体的材料。
对于使用中因密封不好或阀头、阀座等零件损坏的阀门，可以采取光刀、研磨、堆焊镶套等办法修复使用，以延长阀门使用寿命。
②闸阀是靠与介质流动方向垂直的一块或两块平板，同阀体密封面相配合达到封闭的目的。
阀板的升起就使阀门开启。
平板随阀杆的旋转而升降，用开启的大小调节流体的流量。
这种阀门阻力小、密封性能好、开关省力，特别适用于大口径的管路上，但闸阀的结构比较复杂、种类较多。
根据阀杆结构不同，有明杆和暗杆之分；根据阀板的结构形式又分为楔式、平行式等。
一般楔式阀板为单阀板,平行式多用两块阀板。
平行式比楔式容易制造,好修理，使用中不易变形，但不宜用于输送含有杂质的流体管路中，多用于输送水、干净气体，油类等管路中。
③旋塞阀旋塞俗称考克，它是利用阀体内插入一个中央带孔的锥形栓塞启闭管路。
旋塞根据密封形式不同，可分填料旋塞、油密封式旋塞和无填料旋塞等。
旋塞的结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小，便于制成三通路或四通路的分配或切换阀门。
阀门结构与检修
一、阀门的名称表示含义二、闸阀结构和特点三、截止阀和节流阀结构和特点四、调节阀结构和特点五、止回阀结构和特点六、蝶阀以及其他类阀门结构和特点七、运行操作注意事项八、阀门日常维护事项阀门常用零部件名称术语主要介绍常见的各种阀门零件，包括阀体、阀盖、阀座、启闭件、阀杆、支架、阀杆螺母、填料及填料函、填料压盖、上密封座等零件。
阀体body 阀盖bonnet 支架yoke 手轮handwheel 阀杆 stem阀体阀座闸板阀杆阀盖上密封座填料压盖阀杆螺母※阀体(body)与管道直接连接,并控制介质流动方向的阀门承压零件。
直通式角 式与阀体相连并与阀体构成压力腔的主要零件阀盖图例并非所有的阀门都有阀盖※支架(Yoke)在阀盖或阀体上，用于支承传动机构或阀杆螺母的零件。
闸阀支架图例1≥DN200一般采用分离式支架闸阀支架图例2＜DN200一般采用整体式支架支架的结构形状比较多样。
止回阀、安全阀等自动阀门不需支架。
※启闭件(Disc)用于截断或调节介质流动的零件的统称。
•闸板——闸阀中的启闭件，其型式有单闸板、双闸板、弹性闸板等•蝶板——蝶阀中的启闭件•阀瓣——截止阀、止回阀、节流阀等阀门中的启闭件•球体——球阀中的启闭件※阀座（Seat）安装在阀体上与启闭件组成密封结构的零件※密封面(Sealing face)启闭件与阀座(或阀体)紧密结合，起密封作用的两个接触面•金属密封阀门：启闭件密封面与阀座密封面的材料均为金属的阀门。
•软密封阀门：启闭件密封面与阀座密封面的材料至少有一种为非金属 的阀门，如橡胶与金属、塑料与金属等※填料函（室）(stuffing box)在阀盖(或阀体)上，充满填料，用来阻止介质由阀杆处泄漏的一种结构※填料(Packing)装入填料函中，阻止介质从阀杆处泄漏的填充物柔性石墨填料※填料压盖(Gland)用以压紧填料达到密封的零件填料(Packing)大部分压缩填料由于考虑到石棉的性能故都采用它的纤维作基料。
阀门的选用与维修
阀门的选用与维修Ⅰ．阀门型号阀门规格品种繁多,而且阀门的新结构,新用途不断发展,为了统一制造标准，也为了正确地选用和识别阀门,我国第一机械工业部对于闸阀、截止阀、节流阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀及蝶阀等十一类工业管道用阀规定了三化标准,即系列化、通用化、标准化的标准。
目前，三化标准阀门尚不包括仪器仪表阀、调节阀、减压阀、电磁阀、真空阀、水暖用阀、气瓶阀及电站、空分设备主机配套用阀。
我国现行生产的阀门已逐步实现三化标准,但由于我国过去曾生产过的阀门系列与现行规定的系列不尽相同，还有非三化标准的阀门仍在使用中，因此在更换、订货时,应特别注意,以免造成浪费。
在选用阀门时,今后应优先考虑选用三化标准阀门。
1．１阀门型号编制方法1 ２３ 4 5————６７阀体材料代号公称压力数值衬里材料代号或阀体密封面结构型式代号连接型式代号传动方式代号类型代号第一单元表示类型,称为类型代号，用汉语拼音字母表示，见表阀门类型代号注:低温（低于４00Ｃ),保温(带加热套)和带波纹管的阀门,在类型代号前分别加“D”和“Ｂ”和“Ｗ”汉语拼音字母。
阀门传动方式代号第二单元表示传动方式,称为传动方式代号，用阿拉伯数字表示，见上表。
对于使用手轮、手柄和扳手传动的阀门以及安全阀、减压阀、疏水阀,省略本单元代号,故表内无规定。
气动或液动阀门,分为常开式与常闭式两种,常开式用6k（气动）,7k(液动）表示，常闭式用6Ｂ(气动)，7B(液动)表示，若阀门系气动带手动，用6S表示。
防爆电动用9B表示。
第三单元为连接形式代号，表示阀门与管道或设备接口的方式,用阿拉伯数字表示，见下表。
其中焊接包括对焊与承插焊。
阀门连接形式代号第4单元表示阀门的结构型式,称为结构型式代号,用阿拉伯数字表示。
由于阀门类型较多，故其结构型式代号按阀门的种类分别表示，同一阿拉伯数码(代号)，对于不同类型的阀门,所代表的意义不相同。
如为杠杆式安全阀,在结构型式代号前加汉语拼音字母G,在标淮ＪＢ30８-75中未规定数字代号;在旧的标淮JB3０8-６2中,以1代表单杆微启式，2代表单杆全启式，3代表双杆微启式,4代表双杆全启式,6代表脉冲式。
