高二物理欧姆表和多用电表同步测试题
内蒙古自治区人教版物理高二选修2-1 1.3多用电表同步练习
内蒙古自治区人教版物理高二选修2-1 1.3多用电表同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分）有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（）A . 换用“×1k”挡，不必重新调整调零旋钮B . 换用“×10”挡，不必重新调整调零旋钮C . 换用“×1k”挡，必须重新调整调零旋钮D . 换用“×10”挡，必须重新调整调零旋钮2. （2分） (2019高二上·怀仁月考) 图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8 eV时，它的动能应为（）A . 8 eVB . 20 eVC . 13 eVD . 34 eV3. （2分） (2019高二上·白云期中) 在真空中有两个等量的正电荷q1和q2 ，分别固定于A、B两点，DC 为AB连线的中垂线，C为A、B两点连线的中点，将一正电荷q3由C点沿着中垂线移至无穷远处的过程中，下列结论正确的有（）A . 电势能逐渐减小B . 电势能逐渐增大C . q3受到的电场力逐渐减小D . q3受到的电场力逐渐增大4. （2分） (2019高二上·迁西月考) 如图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a、b是轨迹上的两点，若粒子所受重力不计，则下列判断正确的是（）A . 电场线方向向下B . 粒子一定从a点运动到b点C . a点电势比b点电势高D . 粒子在a点的速度小于在b点的速度5. （2分） (2016高二上·双流期中) 如图所示，O,A,B,C为一粗糙绝缘水平面上的三点，不计空气阻力，一电荷量为﹣Q的点电荷固定在O点，现有一质量为m、电荷量为﹣q的小金属块（可视为质点），从A点由静止沿它们的连线向右运动，到B点时速度最大，其大小为vm ．小金属块最后停止在C点．已知小金属块与水平面间的动摩擦因数为μ、AB间距离为L、静电力常量为k，则（）A . 在点电荷﹣Q形成的电场中，A,B两点间的电势差为B . 在小金属块由A向C运动的过程中，电势能先增大后减小C . OB间的距离为D . 从B到C的过程中，小金属块的动能全部转化为电势能6. （2分）描述电源能量转化本领大小的物理量是（）A . 电动势B . 电源的总功率C . 端压D . 电源的输出功率7. （2分）真空中有两个点电荷q1与q2 ，若将它们的电荷量和间距都变为原来的2倍，则它们间的库仑力变为原来的（）A . 倍B . 1倍C . 2倍D . 4倍8. （2分）如图所示，虚线表示某电场中的四个等势面，相邻等势面间的电势差相等。
人教版高中物理选修3-1多用电表同步练习(2).docx

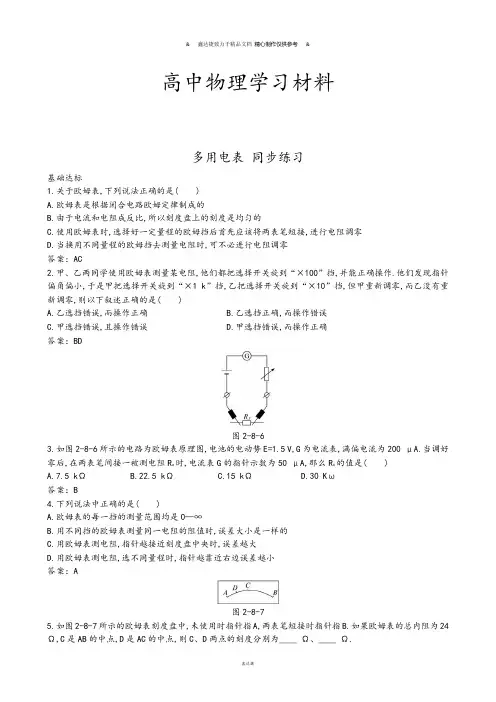

高中物理学习材料多用电表同步练习基础达标1.关于欧姆表,下列说法正确的是( )A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行电阻调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行电阻调零答案：AC2.甲、乙两同学使用欧姆表测量某电阻,他们都把选择开关旋到“×100”挡,并能正确操作.他们发现指针偏角偏小,于是甲把选择开关旋到“×1 k”挡,乙把选择开关旋到“×10”挡,但甲重新调零,而乙没有重新调零,则以下叙述正确的是( )A.乙选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,且操作错误D.甲选挡错误,而操作正确答案：BD图2-8-63.如图2-8-6所示的电路为欧姆表原理图,电池的电动势E=1.5 V,G为电流表,满偏电流为200 μA.当调好零后,在两表笔间接一被测电阻R x时,电流表G的指针示数为50 μA,那么R x的值是( )A.7.5 kΩB.22.5 kΩC.15 kΩD.30 Kω答案：B4.下列说法中正确的是( )A.欧姆表的每一挡的测量范围均是0—∞B.用不同挡的欧姆表测量同一电阻的阻值时,误差大小是一样的C.用欧姆表测电阻,指针越接近刻度盘中央时,误差越大D.用欧姆表测电阻,选不同量程时,指针越靠近右边误差越小答案：A图2-8-75.如图2-8-7所示的欧姆表刻度盘中,未使用时指针指A,两表笔短接时指针指B.如果欧姆表的总内阻为24 Ω,C是AB的中点,D是AC的中点,则C、D两点的刻度分别为____ Ω、____ Ω.答案：24 72能力提高图2-8-86.（2005年辽宁）图2-8-8中B 为电源，R 1、R 2为电阻,K 为电键.现用多用电表测量流过电阻R 2的电流,将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ）A.保持K 闭合，将红表笔接在a 处，黑表笔接在b 处B.保持K 闭合，将红表笔接在b 处，黑表笔接在a 处C.将K 断开，红表笔接在a 处，黑表笔接在b 处D.将K 断开，红表笔接在b 处，黑表笔接在a 处解析：电流表应串联在电路中，将K 断开，将多用电表的两个表笔接入电路时应遵循“红正黑负”的原则，所以红表笔接在a 处，黑表笔接在b 处，所以C 选项正确.答案：C图2-8-97.如图2-8-9所示为有两个量程的电压表,当使用a 、b 两端点时,量程为10 V;当使用a 、c 两端点时,量程为100 V.已知电流表的内阻R g 为500 Ω,满偏电流I g 为1 mA,求R 1和R 2的电阻值.解析：对总量程I g =gab R R R U ++21 对ab 端：I g =gab R R U +1 代入数据解得R 1=9 500 Ω,R 2=90 000 Ω.答案：R 1=9 500 Ω,R 2=90 000 Ω8.如图2-8-10(a)所示为欧姆表的电路原理图,G 为满偏电流I g =200 μA 的电流表,表头内阻为R g ,R 0为定值电阻,R p 是调零电阻,表内电源电动势E=1.5 V,内阻为r 0.图2-8-10(b)是表盘的电阻刻度,B 为A 、C 的中点,试分别确定A 、B 、C 三点刻度的电阻值.图2-8-10 答案：A为∞,C为0,B为7 500 Ω。
高中物理必修第三册课时同步检测—实验：练习使用多用电表(含解析)
高中物理必修第三册课时同步检测—实验：练习使用多用电表（含解析）一、单选题1．某同学用多用电表的欧姆挡的“10Ω⨯”挡测量一个电阻的阻值，发现表的指针偏转角度很大，为了准确测定该电阻的阻值，正确的做法是()A．应把选择开关换到“100Ω⨯”挡，重新进行欧姆调零后再测量B．应把选择开关换到“100Ω⨯”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“1Ω⨯”挡，重新进行欧姆调零后再测量D．应把选择开关换到“1Ω⨯”挡，不用再进行欧姆调零就直接测量【答案】C【解析】用多用电表的欧姆挡的“10Ω⨯”挡测量一个电阻的阻值，发现表的指针偏转角度很大，说明倍率档选择的过高，则为了准确测定该电阻的阻值，应该选择“1Ω⨯”挡，重新进行欧姆调零后再测量。
故选C。
2．关于多用电表的使用，下列说法中正确的是()A．测量电阻时每次换挡都需要欧姆调零B．测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“一”接线柱流入多用电表C．测量电压、电流前要进行机械调零，测电阻时不需要进行机械调零D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大【答案】A【解析】A．测量电阻时每次换挡都需要欧姆调零，因为换挡后欧姆表的内阻发生改变，所以必须重新欧姆调零，则A正确；B．测量直流电压、直流电流、电阻时电流都是从“+”接线柱流入多用电表，所以B错误；C．多用电表使用前都需要进行机械调零，所以测电阻时也需要进行机械调零，则C错误；D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，因为电阻越大，通过的电流越小，指针向右偏转越小，所以D错误；故选A。
3．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。
下列关于多用电表的说法，正确的是()A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡B．当S接通5或6时，为电压挡，接5时量程较大C．电阻刻度上的零刻度线与直流电流最大刻度线相对应D．电阻刻度是均匀的【答案】C【解析】A．由图可知，当S与1、2连接时，多用电表就成了电流表，电阻与表头并联，由图可知，当S与3、4连接时，测量电阻，表内有电源，为欧姆档，A错误；B．由图可知当转换开关S旋到位置5、6时，测量电压，电流表所串联的电阻越大，所测量电压值越大，故接6时量程较大，B错误；C ．多用表的电阻刻度线大小与电流电压的刻度线大小相反，电流最大处，电阻为0，C 正确；D ．由xEI R R =+内故电阻的刻度线是不均匀的，刻度值越大处刻度线越密，D 错误。
高二物理寒假作业同步练习题：闭合电路欧姆定律和多用电表

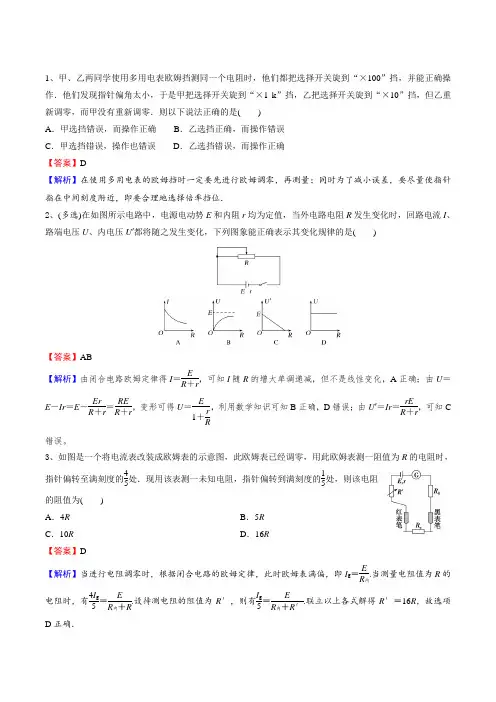

1、甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k ”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是( ) A ．甲选挡错误，而操作正确 B ．乙选挡正确，而操作错误 C ．甲选挡错误，操作也错误 D ．乙选挡错误，而操作正确 【答案】D【解析】在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2、(多选)在如图所示电路中，电源电动势E 和内阻r 均为定值，当外电路电阻R 发生变化时，回路电流I 、路端电压U 、内电压U ′都将随之发生变化，下列图象能正确表示其变化规律的是( )【答案】AB【解析】由闭合电路欧姆定律得I ＝ER ＋r ，可知I 随R 的增大单调递减，但不是线性变化，A 正确；由U ＝E －Ir ＝E －Er R ＋r ＝RE R ＋r ，变形可得U ＝E 1＋r R ，利用数学知识可知B 正确，D 错误；由U ′＝Ir ＝rER ＋r ，可知C错误。
3、如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度的45处．现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R【答案】D【解析】当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内.当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R .设待测电阻的阻值为R ′，则有I g 5＝ER 内＋R ′.联立以上各式解得R ′＝16R ，故选项D 正确．4、在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L 的亮度及电容器C 所带电荷量Q 的变化判断正确的是( )A ．L 变暗，Q 增大B ．L 变暗，Q 减小C ．L 变亮，Q 增大D ．L 变亮，Q 减小【答案】B【解析】滑动变阻器滑片向下移动时，R 2变小，R 总变小，I 总变大，路端电压变小，U L 变小，I L 变小，L 变暗，因I 总变大，I L 变小，则I R 1变大，U R 1变大，故U C ＝U R 2变小，再由Q ＝CU C 可知Q 减小，故只有B 正确．5、如图所示，直线A 为电源的U -I 图线，直线B 和C 分别为电阻R 1和R 2的U -I 图线，用该电源分别与R 1、R 2组成闭合电路时，电源的输出功率分别为P 1、P 2，电源的效率分别为η1、η2，则( )A ．P 1>P 2B ．P 1<P 2C ．η1>η2D ．η1<η2【答案】C【解析】由直线A 可知，E ＝6 V ，r ＝1 Ω，由直线B 、C 可知，R 1＝2 Ω，R 2＝0.5 Ω，P 1＝(E r ＋R 1)2·R 1＝8 W ，η1＝R 1r ＋R 1＝23，P 2＝(E r ＋R 2)2R 2＝8 W ，η2＝R 2r ＋R 2＝13，故有P 1＝P 2，η1>η2，只有C 正确．6、如图所示的电路中，电源电动势为6 V ，当开关S 接通后，灯泡L 1和L 2都不亮，用电压表测得各部分电压是U ab ＝U ad ＝6 V ，U cd ＝U bc ＝0，经检查，各段导线以及导线与各元件的连接处良好，由此可判定( )A ．开关S 处接触不良B ．L 1的灯丝烧断了C ．L 2的灯丝烧断了D ．变阻器R 断路 【答案】B【解析】U ab 有示数，则说明开关S 接触良好，A 错误；U ad 有示数，则说明灯泡L 1之外电路无断路，C 、D 错误；U cd ＝U bc ＝0，则说明灯泡L 1断路，故B 正确。
高二物理多用电表测试

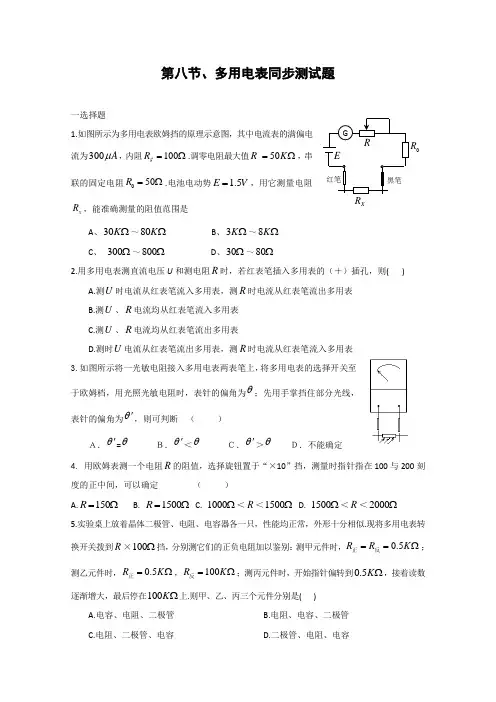

第八节、多用电表同步测试题一选择题1.如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300A μ，内阻100g R =Ω.调零电阻最大值50R K =Ω，串联的固定电阻050R =Ω.电池电动势 1.5E V =，用它测量电阻x R ，能准确测量的阻值范围是A 、30K Ω～80K ΩB 、3K Ω～8K ΩC 、 300Ω～800ΩD 、30Ω～80Ω2.用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用表的（＋）插孔，则( )A.测U 时电流从红表笔流入多用表，测R 时电流从红表笔流出多用表B.测U 、R 电流均从红表笔流入多用表C.测U 、R 电流均从红表笔流出多用表D.测时U 电流从红表笔流出多用表，测R 时电流从红表笔流入多用表 3.如图所示将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关至于欧姆档，用光照光敏电阻时，表针的偏角为θ；先用手掌挡住部分光线，表针的偏角为θ'，则可判断 （ ）Ａ．θ'=θ Ｂ．θ'＜θ Ｃ．θ'＞θ Ｄ．不能确定4. 用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定 （ ）A.150R =ΩB. 1500R =ΩC. 1000Ω＜R ＜1500ΩD. 1500Ω＜R ＜2000Ω 5.实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到R ×100Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，0.5R R K ==Ω正反；测乙元件时，0.5R K =Ω正，100R K =Ω反；测丙元件时，开始指针偏转到0.5K Ω，接着读数逐渐增大，最后停在100K Ω上.则甲、乙、丙三个元件分别是( )A.电容、电阻、二极管B.电阻、电容、二极管C.电阻、二极管、电容D.二极管、电阻、电容R X图A-3二、填空题6.有一内阻未知（约25K Ω ~ 35K Ω）、量程未知（约25V ~ 35V ），共有30个均匀小格的直流电压表 ○V ． （1）某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30．A ．请你将他们的实验电路连接起来．他们在实验过程中，欧姆档的选择开关拨至倍率“×_______” ．B ．在实验中，同学读出电压表的读数为U ，欧姆表指针所指的刻度为n ，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．（2）若在实验过程中测得该电压表内阻为30K Ω，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度． 标准电压表○V 1：量程3V ，内阻3K Ω 电流表○A ：量程0~3A ，内阻未知 滑动变阻器：总阻值1K Ω 稳压电源E ：30V ，内阻不能忽略 电键、导线若干A ．在右边方框中画出实验电路图B ．选用记录数据中任一组，写出计算量程的表达式g U = ______________． 式中各字母的意义是：____________________________________________．7.如图A-3所示，一只黑箱有A 、B 、C 三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和多用红表黑表电压测得的阻值都填入了下表．由表中的数据可以判定:（1）电阻接在______________两点间，阻值为________________Ω_．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为_____________Ω_．8.使用中值电阻为25Ω（×1档）的多用电表测量两个定值电阻1R和2R，（已知1R和2R的阻值分别约为20Ω和30KΩ,在下列各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规则的操作：A.转动选择开关使其尖端对准“×1k”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF”档F.将两表笔分别接触R1两端，读出R1的阻值后，随即断开H.将两表笔短接，调整欧姆调零旋钮，使指针指到O欧姆位置。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
高考真题中欧姆表原理的测试
高考真题中欧姆表原理的测试例1（2017年全国Ⅲ卷23题）图（a）为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5mA挡，欧姆×100 Ω挡。
（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。
若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。
（结果均保留3位有效数字）例2（2015年上海高考27题）如图是一个多用表欧姆档内部电路示意图。
电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器R0阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。
调零后R0阻值将变________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω。
（2）若该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，（3）调零后测量某电阻的阻值，其测量结果________（选填“偏大”、“偏小”或“准确”）。
高二物理 多用电表 习题及答案解析
多用电表一、选择题1．用多用电表欧姆档测电阻时，下列说法中正确的是（）A．测量前必须欧姆调零，而且每测一次电阻都要重新欧姆调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到直流电压最高2．关于多用电表表盘上的欧姆挡刻度线，下列说法中正确的是（）A．零欧姆刻度线与电流零刻度线重合B．零欧姆刻度线与电流表满偏电流刻度线重合C．欧姆刻度是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度是不均匀的．欧姆值越小，刻度线越密3．下列说法中正确的是（）A．欧姆表的每一挡的测量范围都是0～∞B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小4．用多用电表测量电阻时，下面注意事项错误的是（）A．测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开后才能测量B．测量时红、黑表笔不能接错C．测量时手不要与表笔的金属杆接触D．测量时要选择适当的量程，应使电表的指针在中央刻度的附近，否则要改变量程，每次更换量程，都要重新进行欧姆调零5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转的角度极小，下列正确的判断和做法是（）A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新调零后再测量6．(2015 北京西城区二模)如图是一个多用电表的简化电路图。
S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。
下列说法正确的是（）A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接5或6时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大7．（2016 铜仁市模拟）学生实验中使用的双量程电流表内是采用如图所示的环形分流电路。
人教版必修第三册高二物理同步精品课堂11.5实验：练习使用多用电表(原卷版+解析)
第5节实验：练习使用多用电表（作业时间：30分钟）一、欧姆档读数1．某物理课外兴趣小组的同学用欧姆表粗略测量一未知电阻的阻值，他们选择“×10”挡，欧姆调零后，测量时指针位置如图所示，则该电阻阻值约为（）A．15ΩB．20ΩC．170ΩD．2000Ω二、多用电表的使用2．多用电表是实验室必备仪器，利用多用电表可以测量电流、电压和电阻等物理量。
已知多用电表的黑表笔接内部电源的正极，关于多用电表的使用，下列说法正确的是（）A．测量电路中电流时，需要把多用电表选择到相应量程的电流挡，黑表笔接高电势B．测量电阻时，由于双手手指与表笔金属部分接触，会导致测量值偏大C．测电阻时，若指针偏转角度较小，应换较大倍率后，重新调零，再进行测量D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，则指针偏转角度很小3．用多用电表测电阻时，下列说法中正确的是（）A ．多用电表的指针偏角越大，被测电阻的阻值越小B ．在测电路中的电阻时，电路中的电源应该断开C ．如果用“10⨯”挡时多用电表的指针偏角过大，应换用“100⨯”挡，且需重新调零D ．每次测量前必须进行欧姆调零三、多用电表红黑表笔的使用4．关于多用电表的使用，下列说法正确的有（ ）A ．甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确B ．乙图是用多用电表直流电流档测量电路中的电流，表笔接法错误C ．丙图中用的是多用电表电阻档测量二极管的正向电阻D ．丁图中用的是多用电表电阻档测量二极管的正向电阻5．小明在实验室练习使用多用电表，两次测量时选择开关指向分别如图甲、乙所示，结果指针所指位置完全相同，如图丙所示，则他两次测量的读数分别为：（ ）A．22.0V，190ΩB．22.0V，220ΩC．1100V，22ΩD．1100V，19Ω6．用万用表的欧姆挡测电阻时，下列说法中正确的是（）A．万用电表的指针达满偏时，被测电阻值最大B．万用电表的指针指示零欧时，说明通过被测电阻的电流最大C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处D．用欧姆表的R×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩE．测量前，待测电阻应跟别的元件和电源断开F．用欧姆表的R×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用R×1kΩ挡7．在实验室做电学实验时会经常用到多用电表，图甲为刻度板，图乙为操作面板，下列测量项中操作和读数正确的是（）A．若多用电表未使用时发现指针出现图甲①位置，则需要调节图乙中的h处的旋钮B．在粗测一节5号电池的电动势时，将图乙中档位旋钮打至e处，红表笔接电池正极，黑表笔接负极，读出图甲中指针②所对的数值1.4VC．测规格为“220V，20W”的灯泡阻值时，先将图乙中档位旋钮打至a处，再将红黑表分别接在灯泡的两处通电接口处，读出图甲中指针②所对的数值120ΩD．若用×1k档测量某一定值电阻时，发现指针偏转到图乙中③位置，需要将档位旋钮打至b处，正确操作后，指针处于②位置，其读数为1200Ω8．多用电表是一种多功能仪表，在实验室里经常用来测电流、电压、电阻和鉴别电学元件。
多用电表与欧姆表的使用----高中物理模块典型题归纳(含详细答案)
多用电表与欧姆表的使用----高中物理模块典型题归纳（含详细答案）一、单选题1.用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（﹣）插孔，则（）A.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表2.如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A.16RB.10RC.5RD.4R3.如图为多用电表的内部结构图，开关s接____时，电表作为较小量程的电流表使用．（）A.1B.2C.4D.64.如图所示，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，电流表示数分别为0.04A和0.03A，电压表示数分别为2.9V和3V．则待测电阻的真实值应为（）A.比100Ω略大一些B.比100Ω略小一些C.比72.5Ω略大一些D.比72.5Ω略小一些5.关于欧姆表及其使用中的问题，下列说法中正确的是（）A.接欧姆表内电源负极的应是黑表笔B.换挡后，都要重新调节调零电阻，使指针指到满刻度C.表盘刻度最左边所表示的电阻阻值的零D.表盘上所标明的电阻阻值刻度是均匀的6.如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是（）A.当S接1或2时为直流电流档，接1时量程较小B.当S接1或2时为直流电压档，接1时量程较大C.当S接3或4时为直流电流档，接3时量程较大D.当S接5或6时为直流电压档，接5时量程较小7.多用表欧姆档内部等效简化电路图正确的是（）A. B. C. D.8.用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（）A.a是“+”插孔，c是红表笔B.a是“+”插孔，c是黑表笔C.b是“+”插孔，d是红表笔D.b是“+”插孔，d是黑表笔9.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。
(完整版)高二物理多用电表练习题含答案
多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是（ ）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。
高二物理多用电表试题
高二物理多用电表试题1.（2013•长沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内r g =100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R=50Ω，电池电动势E=1.5V．用它测量电阻Rx，能准确测量的范围是（）A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80Ω【答案】B【解析】欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=半偏时，Ig=联立解得：R中=R总=故选B．点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．2.（2008•内江二模）如图所示，灵敬电流表G的内阻不能不计且不变，R1、R2是两个可变电阻，当a，b两端的电压为8V时，电流表G的指针刚好指在刻度盘的最大值处；当a、b两端的电压为6V时，如果仍要使电流表G的指针指在刻度盘的最大值处，则下列方法中可行的是（）A．增大R1，减小R2B．减小R1增大R2C．保持R1不变，增大R2D．保持R2不变，增大R1【答案】A【解析】MN间电压减小时，要保持电流表示数不变，应增大R1两端的电压，根据选型逐项分析即可得出答案．解：总电压降低了，想要电流不变：A、增大R1，同时减小R2时，R2的电压降低，R1电压变大，即G的电压变大，其电流变大；B、减小R1，同时增大R2时，R2两端的电压变大了，G的电压小了，G的电流也小了；C．保持R1不变，增大R2时，因这样R2两端的电压变大了，G的电压更小了，G的电流也更小了；D．保持R2不变，减小R1时，R2的电压变大，R1电压变小，即G的电压变小，其电流变小．故选：A．点评：解决本题的关键是知道串联电路电阻的分压特点，难点是能把R1和电流表看成一个电阻，与R2形成一个串联电路进行解决．3.（2005•辽宁）图中B为电源，R1、R2为电阻．K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（）A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处【答案】C【解析】电流表内阻很小，所以串联入电路中，而电压表内阻很大，则并联入电路中；当多用电表用来测量电流时，红表笔必须与电源正极相连，黑表笔与电源负极相连．的电流，必须将开关K断开，将两表笔接入电路．红表笔接电源的正极，黑解：要想测电阻R2表笔接电源的负极．故选：C点评：当多用电表测电流或电压时，红表笔要与电源的正极相连；当多用电表用来测电阻时，红表笔与电源的负极相连的，原因是测电流或电压时，电源在表的外部；而测电阻时，电源则在表的内部，然而表盘的指针偏转方向不变，即电流的流向不变，所以有这样的结果．4.（单选）某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．为了使多用电表测量的结果更准确，该同学应该进行哪些操作（）A．换×100挡，测未知阻值的电阻B．换×100挡，欧姆调零，再测未知阻值的电阻C．换×1挡，测未知阻值的电阻D．换×1挡，欧姆调零，再测未知阻值的电阻【答案】B【解析】电阻的大小等于表盘的读数乘以倍率，测量时需将指针指在中间附近，测量误差较小．换挡后需重新欧姆调零．解：由图可知选择开关置于×10，指针示数为100，所以电阻为100×10=1000Ω；指针指在中央附近时测量值较准确，而图中的偏角太小，说明阻值较大，所以要换大挡×100，重新欧姆调零后再测量．故选B．点评：本题考查了欧姆表的使用方法和注意事项，特别是欧姆表表盘的特点要牢记在心．5.一个学生使用电流表的时候，本应使用﹣和3两个接线柱，但误将﹣和0.6两个接线柱接入电路，而电流还是从0.6接线柱流进，从﹣接线柱流出，这样做的结果是（）A．电流表的指针转过的角度变小了B．电流表的指针转过的角度变大了，电流表可能损坏C．电流表的指针不动D．电流表的指针反向转动【答案】B【解析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．解：本应使用“﹣”和“3”两接线柱，说明电流较大，应使用大量程，若使用小量程，会损坏电流表；电流还是从0.6接线柱流进，从﹣接线柱流出，电流表的指针不反向转动．故选：B．点评：本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．6.如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R=50Ω，电池电动势E=1.5V，用它测量电阻Rx，能准确测量的阻值范围是（）A．30kΩ～80kΩB．3kΩ～8kΩC．300kΩ～800kΩD．3000kΩ～8000kΩ【答案】B【解析】欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：Ig=半偏时，Ig=联立解得：R中=R总==故选：B．点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．7.用多用表测量一个阻值约为2kΩ的电阻，为了使测量结果比较准确，正确的操作是（）A．选择正确档位后即可直接进行测量B．选择开关应扳到“×1K”挡C．选择开关应扳到“×100”挡D．测量时应用手指把两只表笔分别捏紧在电阻两端【答案】C【解析】电阻的大小等于表盘的读数乘以倍率，测量时需将指针指在中间附近，测量误差较小．换挡后需重新欧姆调零．解：A、多用表在测量电阻时，每测选择档位后必须进行调零，故A错误；B、为了测量的准确，每次测量时应使指数指在中间位置，2kΩ的电阻应选用×100档进行测量，故C正确，B错误；D、因人是导体，故在测量时不能接触两触针，故D错误；故选：C．点评：题考查了欧姆表的使用方法和注意事项，欧姆表表盘的特点要牢记在心．8. （理）[选修物理3﹣1模块（偏理）的考生做此题如图所示电路的三根导线中，有一根是断的，电源、电阻器R 1、R 2及另外两根导线都是好的．为了查出断导线，某同学想先将万用表的红表笔连接在电源的正极a ，再将黑表笔分别连接在电阻器R 1的b 端和R 2的c 端，并观察万用表指针的示数．在下列选挡中，符合操作规程的是（ ）A ．直流电压挡B ．交流电流挡C ．交流电压挡D ．欧姆挡【答案】A【解析】有多用表检测故障若使用电压档或电流档，将其连入电路要注意量程，用欧姆档要把待检测电路从电源断开．解：A 、直流电压档检测可以，若电压表有示数则示数等于电源电压，说明两表笔不含电源的导线之间有断路，故A 正确；BC 、电源为直流电源，不能用交流挡，故BC 错误； D 、用欧姆档要把电源断开，本题操作没有，故D 错误． 故选：A ．点评：考查多用电表的使用，明确利用其检测故障要注意的事项．9. 如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小． A ．①③ B ．①④C ．②③D ．②④【答案】C【解析】电流表、电压表都是由小量程的电流表改装而成的．利用并联电阻的分流作用，将灵敏电流表G 和电阻并联，改装成安培表．利用串联电阻的分压作用，将灵敏电流表G 和电阻串联，改装成电压表．解：①、②，由一个灵敏电流表G 和一个变阻器R 并联，利用并联电阻的分流，改装成安培表． 安培表的量程I=I g +，可知当R 减小时量程I 增大．故①错误，②正确．③、④，由一个灵敏电流表G 和一个变阻器R 串联，利用串联电阻的分压，改装成伏特表． 伏特表的量程U=I g （R g +R ），可知R 增大时量程增大．故③正确，④错误． 故选C ．点评：本题考查电表改装的原理和量程的意义．10. 用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）A ．R=150ΩB ．R=1500ΩC ．1000Ω＜R ＜1500ΩD ．1500Ω＜R ＜2000Ω【答案】C【解析】欧姆表刻度左密又疏，100与200正中间的刻度小于150．解：欧姆表表盘左边密右边疏，零刻度在右边，测量时指针指在100与200刻度的正中间，指针的示数应大于100而小于150，又选择旋钮置于“×10”档，所以带测电阻的阻值应该在1000到1500Ω之间，故C正确．故选C点评：本题考查了欧姆表刻度盘的特点，题目难度较小．。
高二物理多用电表的原理与使用训练试题
高二物理多用电表的原理与使用训练试题在现代，物理学曾经成为自然迷信中最基础的学科之一。
查字典物理网为大家引荐了高二物理多用电表的原理与运用训练试题，请大家细心阅读，希望你喜欢。
1.在运用多用电表的欧姆挡测电阻时，应 ( )A.运用前反省指针能否停在欧姆挡的刻度线B.每次测量或每换挡位，都要停止一次电阻调零C.在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D.测量时假定发现表针偏转的角度较小，应该改换倍率较小的挡来测量2.用多用电表欧姆挡测电阻，有许多本卷须知，以下说法中哪些是错误的 ( )A.测量前必需机械调零，使指针指零，而且每测一次电阻都要重新调零B.每次换挡后必需重新停止欧姆调零C.待测电阻假设是衔接在某电路中，应把它先与其他元件断开，再停止测量D.两个表笔要与待测电阻接触良好才干测得较准确，为此,应当用两手区分将两个表笔与电阻两端紧紧捏在一同E.运用终了应当拔出表笔，并把选择开关旋到交流电压最高挡3.以下说法中正确的选项是 ( )A.欧姆表的每一挡的测量范围是0～B.用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C.用欧姆表测电阻，指针越接近刻度盘中央时，误越大D.用欧姆表测电阻，选不同量程时，指针越接近左边误差越小4.图中B为电源，R1、R2为电阻.K为开关.现用多用电表测流过电阻R2的电流.将电表的选择开关调至直流电流挡以后，正确的接法是( )A.坚持K闭合，将红表笔接在a处，黑表笔接在b处B.坚持K闭合，将红表笔接在b处，黑表笔接在a处C.将K断开，红表笔接在a处，黑表笔接在b处D.将K断开，红表笔接在b处，黑表笔接在a处5. 一先生运用多用电表测电阻,他在实验中有违犯运用规那么之处,他的主要实验步骤如下:A.把选择开关扳到1k的欧姆挡上.B把表笔拔出测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.C.把两根表笔区分与某一待测电阻的两端相接,发现这时指针偏转较小.D.换用100的欧姆挡,发现这时指针偏转适中.随即记下欧姆数值.E.把表笔从测试笔插孔中拔出后,就把多用电表放回桌上原处,实验终了.这个先生在测量时已留意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个先生在实验中违犯了哪一或哪些重要的运用规那么?答: .6.运用多用表的欧姆挡测电阻时，假设两手同时区分接触两表笔的金属杆，那么形成测量值( )A.比真实值大B.比真实值小C.与真实值相等D.能够比真产值大，也能够小7.用多用电表测电压和电阻时，假定红表笔拔出多用电表的正插孔，黑表笔拔出多用电表的负插孔，那么 ( )A.测电压时，电流从红表笔流入多用电表B.测电压时，电流从黑表笔流入多用电表C.测电阻时，电流从红表笔流入多用电表D.测电阻时，电流从黑表笔流入多用电表小编为大家提供的高二物理多用电表的原理与运用训练试题，大家细心阅读了吗?最后祝同窗们学习提高。
(完整版)欧姆表实验试题
2019年02月15日xx 学校高中物理试卷学校：___________姓名：___________班级：___________考号：___________一、实验题1.把一量程6mA 、内阻100Ω的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源E=3V(内阻不计);B.变阻器0~100Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔1.变阻器选用__________2.红表笔接__________端,黑表笔接__________端3.电流表2mA 刻度处换成电阻刻度,其电阻值应为__________2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“1k ⨯”挡内部电路的总电阻.使用的器材有:多用电表;电压表:量程0~5V ,内阻十几千欧;滑动变阻器:最大阻值5k Ω;导线若干.回答下列问题:1.将多用电表挡位调到电阻“1⨯k”挡,再将红表笔和黑表笔__________,调零点.2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________k Ω和__________V . 图甲图乙4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为12.0k Ω和4.00V .从测量数据可知,电压表的内阻为__________k Ω.5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为⨯”挡内部电路的总电阻为__________kΩ.__________V,电阻“1k3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。
1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。
高中物理 2.8 多用电表同步练习6高二物理试题
实蹲市安分阳光实验学校多用电表1．关于多用电表上的电阻刻度线，下列说法正确的是（B ）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是均匀的，D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法不正确的是（ B ）A.测量前必须调零，而且每测一次电阻都要重调零B.为了使测量值比较准确，该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，当先把它与其它元件断开后再测量D.使用完毕当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 (B)A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（ A ） A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小5．把一个量程为5mA的电流表改装成欧姆表R×1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是（ B ）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（ D ）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固电阻为50Ω，电池电动势1.5V，用它测量电阻R x，能准确测量的阻值范围是（）A．30kΩ∽80KΩ B．3kΩ∽8kΩC．300Ω∽800Ω D．30Ω∽80Ω8．如图GRR0R x黑E红图2-482-49 (a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图是(b)图中的图 ( A ).9．用多用电表的欧姆档（×1KΩ）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明（ C ）A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很小C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极10．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为(C)图2-50 A．100Ω，100Ω B．200Ω，100ΩC．50Ω，100Ω D．100Ω，200Ω11．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R相比 ( B )A．R’=R B．R’＞RC．R’＜R D．无法确。
