1-1化工工艺流程图
设备的标注形式及设备的类别代号见下页。
4、标注（续）
设备标注形式
主项编号 设备类别代号 同类设备顺序号
代 号 P 塔 T 反应器 R
设备类别代号（摘自HG/T2051.35-1991)
设备类别 泵 火炬、烟 囱 S 工业炉 F 起重设备 L 容器 V 换热器 E 压缩机 C 其他设 备 X
相同设备数量尾号
3、管道及仪表流程图的标注
（1）设备的标注 设备的标注与方案流程图中的规定相同。 （2）管道流程线的标注 在流程线开始和终止的上方，用文字说明介质名称、来 源和去向。在管道流程线上，应画出介质流向箭头，还要对 每条管道进行标注，水平管道标注在管道的上方，垂直管道 则标注在管道的左侧（字头向左）。
（2）管道流程线的标注（续） 管道应标注四部分内容，即管道号（或称为管段号，由 三个单元组成：物料代号、工段号、管段序号）、管径、管 道等级和隔热（或隔声）代号，总称为管道组合。其标注格 式如下图（a）， 也可将管道等级和隔热(或隔声)代号标注 在管道下方, 如下图（b）。
V 1003 软水槽
2、管道及仪表流程图的画法
（1）设备和管道的画法：设备与管道的画法与方案流程图中的规 定相同。 （2）阀门和管件的画法：管道上所有的阀门和管件，用细实线按 标准规定的图形符号（参阅教材p11中表格），在相应处画出。 （3）仪表控制点：用细实线按规定的图形符号画出仪表控制点， 具体见p12表。
工艺流程图是用来表达化工生产过程与联系的 图样。工艺流程图有以下几种： 一、方案流程图 二、物料流程图 三、首页图
四、管道及仪表流程图
一、方案流程图
方案流程图是在工艺设计之初提出的一种示意性的流程图。它以工 艺装置的主项为单元进行绘制，按工艺流程顺序，将设备和工艺流程 线从左至右展开画在同一平面上，并附以必要的标注和说明，下图为 脱硫系统方案流程图。
化工工艺流程图
化工工艺流程图的绘制技巧
• 使用统一的图形符号和文字说明，保持一致性 • 保持图面的简洁和清晰，避免信息过多和过于复杂 • 注意图形、符号和文字的比例和布局，便于阅读和理解
化工工艺流程图的标注与说明
化工工艺流程图的标注
• 对设备、仪表和管线进行标注，注明名称、型号和规格 • 对物料流动和能量传递进行标注，注明流向和参数 • 对控制、调节和联锁进行标注，注明作用和方式
化工工艺流程图的优化方法与技巧
化工工艺流程图的优化方法
• 改进设备、仪表和管线的布局，提高生产效率 • 调整物料流动和能量传递路径，降低能耗和成本 • 优化控制与调节方式，提高生产过程的可控性和稳定性
化工工艺流程图的优化技巧
• 结合实际生产情况和需求，进行分析和比较 • 注意优化过程中的安全性和环保性，遵守相关法规和标准 • 持续关注和跟踪优化效果，不断调整和优化工艺流程图
化工工艺流程图在化工生产中的意义
• 提高生产过程的可控性，降低生产成本 • 保障生产过程的安全性和稳定性，减少事故风险 • 有助于技术传承和交流，推动化工行业的发展
化02工工艺流程图的绘制方
法与技巧
化工工艺流程图的绘制工具与软件
化工工艺流程图的绘制工具
• 手绘工具：铅笔、绘图仪、丁字尺等 • 计算机绘图软件：AutoCAD、SketchUp、Revit等
CREATE TOGETHER
DOCS
DOCS SMART CREATE
化工工艺流程图详解
化01工工艺流程图的基本概
念与重要性
化工工艺流程图的定义与作用
化工工艺流程图是一种图形化表示化工生产过程中 各设备、仪表和管线连接关系的图表
• 通过图形、符号和文字说明，清晰地 展示化工生产流程的每一个环节 • 帮助工程师和技术人员理解和分析生 产过程，指导实际生产操作 • 有助于提高生产效率、降低生产成本 和保障生产安全
化工工艺流程图(共68张PPT)
某丙烯酸甲酯装置局部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的图 形符号和文字代号，用图示的方法把建立石油化工工艺 装置所需的全部设备、仪表、管道、阀门及主要管件， 按其各自功能，在满足工艺要求和安全、经济的前提下 组合起来，以起到描述工艺装置的结构和功能的作用。
管道流程上除应绘制流向箭头及用文字标明来源或去向外 ，还应对每条管道进行标注。施工流程图上的管道应标注三个 部分，即管道号、管径和管道等级（见有关标准）。
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
蜡 油 自 P3107来 柴 油 去 E-3105 柴 油 自 P-3105来
因此，它不仅是设计、施工的依据，而且也是企业管 理、试运行、操作、维修和开停车等各方面所需同的完 整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
规定的类别图形符号和文字代号表示装置工艺 过程的全部设备、机械和驱动机，包括需就 位的备用设备和生产用的移动式设备，并进 行编号和标注。
规定的图形符号和文字代号，详细表示所需的 全部管道、阀门、主要管件（包括临时管道 、阀门和管件）、公用工程站和隔热等，并 进行编号和标注。
化工工艺流程图详解
切关系时，设备间相对高度应与设备布置的实际情况相似。当有位差要求时，还应标注
限位尺寸。
③ 每个工艺设备都应编写设备位号，注写设备名称。设备位号的组成如下所示：
C 08 01 A
主项代号采用二位数字 01、 02、 03、…、 11、 12、…表示。相同设备的尾号则是用大写英
语字母 A 、B 、C、…表示，以区别同一位号的相同设备。设备位号应在二个地方进行标注。
⑶管件的画法
管道上的阀门及其它管件应用细实线按标准所规定的符号在相应处画出，并标注其规格代
号。绘图时参考相关手册，如“ 管道及仪表流程图上的管子、管件、阀门及其管道附件的图
例 ”（ CD41 A3-81 ），“ 管道系统的图形符号、阀门和控制元件 ”（ GB/T6567.4-1986 ）。
在各类阀体的管道标注时应注意以下几点：
第一处是在图的上方或下方， 要求标注的位号排列整齐， 并尽可能正对设备， 在设备位号线
的下方标注设备的名称。第二处是在设备内或其近旁，此处仅注位号，不注名称。
在施工流程图和方案流程图上的设备的位号应一致，
若要取消某一设备， 则被取消的设备的
位号应留空。若某类设备需要增加，则所增加的设备应继该类设备原有的位号后顺序编号。
一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
③ 在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3 位号与名称注写
在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次
编号， 并在图纸空白处按编号顺序集中列出设备名称。 但对于流程简单、 设备较少的方案流
符号包括图形
符号和字母代号，它们组合起来表达所被测变量和功能，或表示仪表、设备、元件、管线的

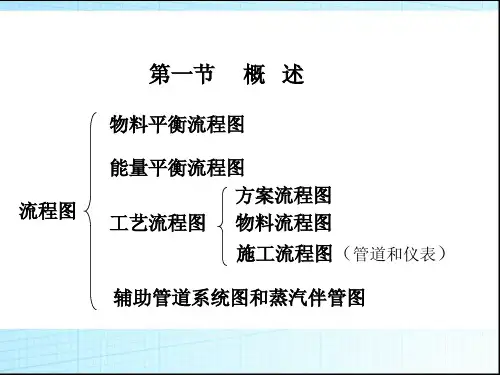

化工过程安全_工艺流程图
