消防水喷淋系统技术交底
消防工程(火灾报警、喷淋系统)施工技术交底
![消防工程(火灾报警、喷淋系统)施工技术交底](https://img.taocdn.com/s3/m/309d1eb00875f46527d3240c844769eae009a334.png)
消防工程(火灾报警、喷淋系统)施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工,对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行,穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+”线为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分,但同一工程中相同用途的导线颜色应一致,接线端子应有标号。
4、电缆穿管敷设时应合理安排,不宜交叉,敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时,松紧应适度,多芯电缆的弯曲半径不应小于其外径的6倍。
5、管内导线总截面积与管截面不应大于40%,或电缆的总截面积不应大于线槽的净截面积的50%。
导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护,导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。
8、同一建筑物内相同相位的电线应采用同一颜色的电线,A-黄、B-绿、C-红、N-淡兰色、PE-黄绿双色线、开关线――白色等其它颜色电线。
多路开关线可用不同颜色的电线加以区分。
以上应及时做好工程技术资料、质量检验批记录。
本分项工程质量目标:主控项目有关强制性条文必须全部符合规范要求,一般项目合格率90%。
二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工,对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。
2、自动报警主机应设独立间,总控主机安装应距墙周圈600~800mm安装平稳。
3、点型烟感探测器安装要求,探测器宜水平安装,当必须斜装时不应大于45°,位置距墙壁、梁边及周围不应小于0.5m,距空调送风口1.5m。
水平空间安装设置宜居中布置,感温探测器的安装间距不应超过10m,感烟探测器的安装间距不应超过15m。
自动喷淋系统施工技术交底
![自动喷淋系统施工技术交底](https://img.taocdn.com/s3/m/efcc2f14ac02de80d4d8d15abe23482fb4da029a.png)
自动喷淋系统施工技术交底一、引言自动喷淋系统是一种常见的消防设备,广泛应用于商业建筑、工厂和公共场所等。
它可以及时探测火灾并进行灭火,保护人员和财产的安全。
本文将介绍自动喷淋系统施工的技术交底,包括系统组成、施工流程、安装要点等。
二、系统组成自动喷淋系统主要由以下几部分组成:1. 喷淋头:负责喷射灭火剂,通常安装在天花板上。
2. 管路系统:连接喷淋头和水源,传输灭火剂。
3. 控制系统:包括探测器、控制阀和报警器等,用于监测火灾并控制灭火剂的喷射。
4. 水源系统:提供供水,通常包括水泵、水箱和供水管道等。
三、施工流程自动喷淋系统的施工流程主要包括以下几个步骤:1. 设计规划:根据建筑物的结构和使用需求,确定自动喷淋系统的设计方案,并进行绘图和技术计算。
2. 材料采购:根据设计方案确定所需材料种类和数量,并进行采购。
3. 准备工作:清理施工现场,搭建脚手架和防护措施,确保施工安全。
4. 安装管道系统:根据设计图纸进行管道布置和连接,注意管道的固定和密封。
5. 安装喷淋头:根据设计要求进行喷淋头的安装,包括高度和间距的调整。
6. 安装控制系统:将探测器、控制阀和报警器等设备安装在适合的位置,并进行连线和测试。
7. 连接水源系统:根据设计方案进行水泵、水箱和供水管道等设备的安装和连接。
8. 调试测试:完成施工后,进行系统的调试和测试,确保各项功能正常。
四、安装要点在自动喷淋系统施工过程中,需要注意以下几个要点:1. 材料选择:选择符合国家标准的消防材料,确保其质量和性能符合要求。
2. 管道布置:合理布置管道的走向和连接方式,确保喷淋头的覆盖范围和间距均匀。
3. 管道固定:使用专用的固定装置将管道固定在适当位置,确保其牢固可靠。
4. 管道密封:使用专用的密封材料对管道进行密封,防止漏水问题。
5. 喷淋头高度和间距:根据设计要求,调整喷淋头的安装高度和间距,确保覆盖范围合理。
6. 控制系统设置:根据实际情况设置控制系统的参数,并进行测试和调试。
喷淋工程技术交底
![喷淋工程技术交底](https://img.taocdn.com/s3/m/dcfb959ba48da0116c175f0e7cd184254a351b44.png)
喷淋工程技术交底一、工程概述喷淋工程是一种常见的消防设施,用于灭火和控制火势蔓延。
本次技术交底旨在详细介绍喷淋工程的设计、安装、维护和使用等方面的要求,确保工程的质量和可靠性。
二、设计要求1. 喷淋工程的设计应符合国家相关标准和规范,确保系统的灭火效果和安全性。
2. 设计人员应根据工程的具体情况,合理确定喷淋头的数量、位置和喷淋模式。
3. 喷淋系统应与其他消防设施相配合,确保整个消防系统的协调性和一致性。
三、安装要求1. 安装人员应具备相关技术资质,熟悉喷淋工程的安装要求和操作规程。
2. 喷淋头的安装位置应符合设计要求,并确保喷淋范围覆盖到所有需要保护的区域。
3. 喷淋管道的铺设应牢固可靠,管道连接处应采用专用连接件,并经过严密检测和试压。
四、维护要求1. 喷淋工程应定期进行维护保养,确保系统的正常运行。
2. 定期检查喷淋头的工作状态,确保其畅通无阻。
3. 定期清洗喷淋头和喷淋管道,清除堵塞物和杂质,保持喷淋系统的清洁。
五、使用要求1. 喷淋工程应根据建筑物的用途和火灾风险等级,制定相应的使用管理制度。
2. 喷淋系统应定期进行演练和测试,确保其可靠性和有效性。
3. 在使用喷淋系统时,应按照操作规程进行操作,确保灭火效果和人员安全。
六、技术要点1. 喷淋头的选择应根据需要保护的区域和火灾风险等级进行合理选取。
2. 喷淋头的布置应均匀合理,确保喷淋范围的覆盖和灭火效果。
3. 喷淋管道的材质应符合相关标准,确保耐腐蚀性和使用寿命。
4. 喷淋系统的供水源应稳定可靠,确保喷淋头能够及时供水。
5. 喷淋系统的控制方式可以根据需要选择手动控制或自动控制。
七、技术交底内容1. 工程概述:介绍喷淋工程的基本概念和作用。
2. 设计要求:详细说明喷淋工程的设计要求和标准。
3. 安装要求:介绍喷淋工程的安装步骤和要求。
4. 维护要求:说明喷淋工程的维护保养方法和周期。
5. 使用要求:介绍喷淋工程的使用管理制度和操作规程。
消防喷淋安全技术交底模板

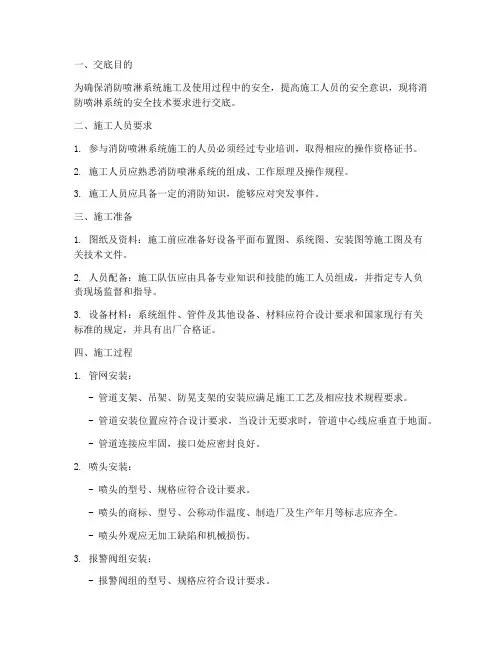

![消防喷淋安全技术交底模板](https://img.taocdn.com/s3/m/d8d0033f7f21af45b307e87101f69e314332fabf.png)
一、交底目的为确保消防喷淋系统施工及使用过程中的安全,提高施工人员的安全意识,现将消防喷淋系统的安全技术要求进行交底。
二、施工人员要求1. 参与消防喷淋系统施工的人员必须经过专业培训,取得相应的操作资格证书。
2. 施工人员应熟悉消防喷淋系统的组成、工作原理及操作规程。
3. 施工人员应具备一定的消防知识,能够应对突发事件。
三、施工准备1. 图纸及资料:施工前应准备好设备平面布置图、系统图、安装图等施工图及有关技术文件。
2. 人员配备:施工队伍应由具备专业知识和技能的施工人员组成,并指定专人负责现场监督和指导。
3. 设备材料:系统组件、管件及其他设备、材料应符合设计要求和国家现行有关标准的规定,并具有出厂合格证。
四、施工过程1. 管网安装:- 管道支架、吊架、防晃支架的安装应满足施工工艺及相应技术规程要求。
- 管道安装位置应符合设计要求,当设计无要求时,管道中心线应垂直于地面。
- 管道连接应牢固,接口处应密封良好。
2. 喷头安装:- 喷头的型号、规格应符合设计要求。
- 喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全。
- 喷头外观应无加工缺陷和机械损伤。
3. 报警阀组安装:- 报警阀组的型号、规格应符合设计要求。
- 报警阀组安装位置应符合设计要求,并确保其正常运行。
4. 其他组件安装:- 水流指示器、压力开关等组件的安装应符合设计要求。
- 安装过程中应确保组件的完好无损。
五、注意事项1. 施工过程中应严格遵守操作规程,确保施工安全。
2. 施工现场应设置安全警示标志,提醒施工人员注意安全。
3. 施工过程中应加强施工现场的管理,防止火灾等事故的发生。
4. 施工完成后,应进行系统调试,确保消防喷淋系统能够正常运行。
六、验收标准1. 系统组件、管件及其他设备、材料应符合设计要求和国家现行有关标准的规定。
2. 系统安装位置、高度、间距等应符合设计要求。
3. 系统运行正常,无泄漏、堵塞等现象。
七、总结消防喷淋系统是建筑物消防安全的重要组成部分,施工过程中必须严格按照技术要求进行操作,确保系统的安全可靠。
消防喷淋作业安全技术交底模板
![消防喷淋作业安全技术交底模板](https://img.taocdn.com/s3/m/e7a296e8f021dd36a32d7375a417866fb84ac08c.png)
一、交底目的为确保消防喷淋系统安装、调试及维护过程中的安全,提高员工安全意识,预防事故发生,现将消防喷淋作业安全技术要求进行交底。
二、交底对象全体参与消防喷淋系统安装、调试及维护的员工。
三、交底内容1. 施工人员应具备相关专业知识,熟悉消防喷淋系统的组成、原理、操作及维护保养。
2. 作业前,应认真检查施工设备、工具、材料是否符合要求,确保安全可靠。
3. 作业过程中,严格遵守操作规程,确保施工质量。
4. 以下为具体安全技术要求:(1)施工人员必须佩戴安全帽、工作服、防滑鞋等个人防护用品。
(2)高空作业时,必须使用安全带,确保安全。
(3)在施工过程中,严禁酒后作业、疲劳作业。
(4)施工区域应设置安全警示标志,提醒他人注意安全。
(5)施工过程中,严禁触摸带电设备,防止触电事故发生。
(6)消防喷淋系统施工、调试及维护时,应确保消防水源充足,保证系统正常运行。
(7)施工过程中,如发现设备故障或异常情况,应立即停止作业,并向相关人员汇报。
(8)施工结束后,应对施工现场进行清理,确保无安全隐患。
5. 作业结束后,施工人员应参加安全技术培训,提高安全意识。
四、应急措施1. 发生火灾时,立即启动消防喷淋系统,确保系统正常运行。
2. 如遇人员受伤,立即进行现场急救,并拨打120急救电话。
3. 发生事故后,立即向相关部门报告,并配合调查处理。
五、总结本次安全技术交底,旨在提高员工对消防喷淋作业安全技术的认识,确保施工过程中的人身和财产安全。
请各位员工认真学习,严格遵守各项安全规定,共同营造安全、稳定的施工环境。
消防喷淋作业安全技术交底模板
![消防喷淋作业安全技术交底模板](https://img.taocdn.com/s3/m/864d0c6582c4bb4cf7ec4afe04a1b0717ed5b36b.png)
一、交底目的为确保消防喷淋系统安装、维护、检修等作业过程中的安全,提高作业人员的安全意识和自我保护能力,特制定本安全技术交底。
二、作业人员1. 参与消防喷淋作业的所有人员。
2. 作业前需经过专业培训,取得相关操作资格证书。
三、作业范围1. 消防喷淋系统的安装、调试、维修、保养等作业。
2. 相关设备、材料、工具的安全使用。
四、作业前的准备1. 作业人员需熟悉消防喷淋系统的结构、原理及操作规程。
2. 作业前应检查设备、工具、材料是否齐全,性能良好。
3. 确保作业现场安全,无障碍物,通风良好。
五、作业过程中的安全注意事项1. 作业人员应穿戴好个人防护用品,如安全帽、防尘口罩、防滑鞋等。
2. 严格遵守操作规程,严禁违规操作。
3. 严禁在喷淋系统运行时进行检修、维护作业。
4. 作业过程中,如发现异常情况,应立即停止作业,并向现场负责人报告。
5. 作业现场应配备必要的消防器材,如灭火器、消防水带等。
6. 作业人员应了解并掌握消防应急疏散路线。
六、消防喷淋系统安装、调试、维修、保养作业具体要求1. 安装、调试、维修、保养作业应在专业人员的指导下进行。
2. 严格按照施工图纸、技术规范进行作业。
3. 作业过程中,应确保系统组件、管材、管件等符合设计要求和国家现行有关标准的规定。
4. 作业人员应熟悉喷头、报警阀、压力开关、水流指示器等主要系统组件的安装、调试、维修、保养方法。
5. 作业过程中,应确保管材、管件表面无裂纹、缩孔、夹渣、折迭和重皮等缺陷。
6. 喷头的型号、规格应符合设计要求,外观应无加工缺陷和机械损伤。
七、作业结束后的工作1. 作业完成后,应对作业现场进行清理,确保无遗留物品。
2. 检查设备、工具、材料是否完好,并进行归位。
3. 向现场负责人汇报作业完成情况。
八、应急处理1. 如发生火灾,应立即启动消防应急预案,按照预案要求进行灭火、疏散等工作。
2. 作业人员应熟悉消防器材的使用方法,确保能够迅速、有效地进行灭火。
消防喷淋技术交底
![消防喷淋技术交底](https://img.taocdn.com/s3/m/0bd66a20a31614791711cc7931b765ce04087a4b.png)
(3)沟槽管件的材质、规格要满足设计要求基准线已标明。结合图纸及现场检查管道安装位置及尺寸是否正确。现场已达到施工条件。
4、操作工艺:
(1)自动喷水灭火系统管材采用镀锌钢管及管件,当管子公称直径小于100mm时,采用螺纹连接;当管子公称直径大于或等于100mm时,采用沟槽式连接。(2)管道安装前应校直管子并清除内部杂物,将安装完的敞口管道临时封堵好。(3)管道穿过伸缩缝时应采取防冻、防护措施,水平安装设0.002~0.005的坡度,坡向泄水装置。(4)管道压槽要将管道及压槽机垫平、放稳,在压槽时先将管道放入压槽机,定好压槽的深度值,用液压器将管道压实,然后开动压槽机,缓慢升压,完后用专用量具进行测量,合格后进行安装。(5)机械三通开孔先在管道上化出开孔的位置及规格,先将管道固定,将开孔器固定在管道上对准开孔的位置,缓慢用力,孔开完后核对一下所开孔的位置、规格及尺寸。(6)沟槽接头安置:用润滑油均匀涂在垫圈边缘及外侧,把垫圈套在管道末端,将管道两端并在一起,滑动垫圈在两管沟槽中心位置,把卡口放在垫圈上并确保卡口边缘在沟槽内,套上螺栓,均匀拧紧两端螺母,使卡口两端紧密结合在一起。(7)机械三通安装:把机械三通内的垫圈取出,涂上润滑油,再入回卡口正确位置,将卡口下半部转动90度,把上半部安放在管道内,使之与开孔同一直线,再转动下半部回位,确信定位垫圈在出口开口内,插入螺栓,均匀拧紧螺母,直至上下部分卡口在垫圈覆盖面内表面完全接触。(8)喷洒系统管道主支架焊接在由钢结构预留的钢板上,吊架用抱卡固定在钢结构的檩条上,末端固定支架直接焊接在钢结构的檩条上。选材及做法及支吊架最大间距应符合下列的尺寸:
建筑消防喷淋安全技术交底模板
![建筑消防喷淋安全技术交底模板](https://img.taocdn.com/s3/m/49c767e064ce0508763231126edb6f1afe007144.png)
一、交底目的为确保消防喷淋系统施工、安装、调试及运行过程中的安全,提高施工人员的安全意识和操作技能,特进行本次安全技术交底。
二、工程概况1. 工程名称:[项目名称]2. 工程地点:[具体地址]3. 建设单位:[建设单位名称]4. 施工单位:[施工单位名称]5. 分项工程:消防喷淋系统施工三、安全技术要求1. 施工准备- 施工人员应熟悉消防喷淋系统的设计图纸、施工规范和操作规程。
- 施工前应进行安全教育和技能培训,确保施工人员具备相应的操作技能和安全意识。
- 施工现场应配备必要的安全防护设施和消防器材。
2. 施工过程- 管网安装:严格按照设计图纸和施工规范进行,确保管道连接牢固、密封良好。
- 喷头安装:喷头应安装于正确位置,确保喷洒范围覆盖整个保护区。
- 报警阀组安装:报警阀组应安装于明显位置,便于操作和维护。
- 其他组件安装:按设计要求安装消防泵、消防水池、消防水箱等组件。
3. 施工安全- 施工人员应佩戴必要的安全防护用品,如安全帽、防护眼镜、防尘口罩等。
- 高空作业时应系好安全带,并设置安全防护网。
- 严禁酒后作业、疲劳作业。
- 严格遵守操作规程,确保施工安全。
4. 调试与验收- 系统调试前应检查设备、管道、喷头等组件是否完好。
- 调试过程中应严格按照操作规程进行,确保系统运行正常。
- 系统调试完成后,应进行验收,确保符合设计要求和规范标准。
四、注意事项1. 施工过程中应保持施工现场整洁,不得堆放杂物。
2. 施工过程中应避免损坏已完成的管道、喷头等组件。
3. 严禁擅自改动消防喷淋系统设计。
4. 系统运行期间应定期检查和维护,确保系统处于良好状态。
五、应急措施1. 发生火灾时,应立即启动消防喷淋系统,并采取其他灭火措施。
2. 施工过程中发生安全事故,应立即停止施工,并采取相应的应急措施。
3. 确保消防通道畅通,不得占用、堵塞消防通道。
六、交底人[交底人姓名][交底人职务][交底日期]七、接收人[接收人姓名][接收人职务][接收日期]八、备注本安全技术交底内容仅供参考,具体施工过程中应根据实际情况进行调整。
消防喷淋系统安装技术交底
![消防喷淋系统安装技术交底](https://img.taocdn.com/s3/m/33f84fe25122aaea998fcc22bcd126fff7055dd7.png)
消防喷淋系统安装技术交底1. 简介本文档旨在对消防喷淋系统的安装技术进行详细交底,确保安装工作按照相关规范和安全要求进行。
2. 安装前准备工作在进行消防喷淋系统的安装前,需要做以下准备工作:- 准备好相关的施工图纸和设计文件。
- 确保安装区域符合相关消防法规和建筑规范要求。
- 验收安装区域的电力和水源供应是否满足消防喷淋系统的需要。
3. 安装步骤3.1 安装喷淋头- 根据施工图纸的要求,确定喷淋头的安装位置。
- 使用合适的工具将喷淋头固定在预定位置。
- 确保喷淋头与水管连接紧密,无漏水现象。
3.2 安装供水管道- 根据设计文件的要求,选择合适的供水管道材质和规格。
- 将供水管道与主管道连接,确保连接紧密,并进行压力测试,检测漏水情况。
3.3 安装控制阀和报警装置- 安装控制阀,用于控制消防喷淋系统的开关。
- 安装报警装置,能够实时监测消防喷淋系统的工作状态并报警。
3.4 系统调试和测试- 安装完成后,对整个消防喷淋系统进行调试和测试。
- 确保喷淋头正常工作,水压和喷淋范围符合设计要求。
- 测试报警装置,确保能够准确报警并保持灵敏度。
4. 安全注意事项在安装消防喷淋系统时,需特别注意以下安全事项:- 施工现场需确保通风良好,并采取必要的安全防护措施。
- 操作人员需佩戴个人防护装备,确保自身安全。
- 遵循施工安全规范,严禁私自修改或忽略设计要求。
5. 结论本文档介绍了消防喷淋系统安装技术的交底内容,包括安装前准备工作、安装步骤、系统调试和测试以及安全注意事项。
在安装过程中,应始终遵循安全要求,并在完成后进行严格测试,确保系统的正常运行和可靠性。
喷淋工程技术交底
![喷淋工程技术交底](https://img.taocdn.com/s3/m/564b89f8ab00b52acfc789eb172ded630b1c9892.png)
喷淋工程技术交底一、背景介绍喷淋工程是一种常见的消防系统,它通过喷淋装置将水雾喷洒到火灾现场,起到抑制火势、冷却燃烧物质的作用。
为了确保喷淋工程的正常运行和有效性,需要进行技术交底,详细介绍喷淋工程的相关知识和操作流程。
二、喷淋工程技术交底内容1. 喷淋工程的基本原理喷淋工程利用水雾喷淋的方式来控制火灾,并通过冷却、抑制火势等方式来达到灭火的目的。
在技术交底中,需要详细介绍喷淋工程的工作原理、灭火机理以及适用的场所和条件。
2. 喷淋工程的组成部分喷淋工程包括水源系统、水泵系统、管路系统、喷淋头等组成部分。
在技术交底中,需要详细介绍每个组成部分的功能、特点以及安装要求,确保施工人员对喷淋工程的各个部分有清晰的了解。
3. 喷淋工程的安装要求喷淋工程的安装要求直接关系到其正常运行和灭火效果的达到。
在技术交底中,需要详细介绍喷淋工程的安装位置、管路布置、喷淋头的间距和角度等要求,确保施工人员按照规范进行安装。
4. 喷淋工程的操作流程喷淋工程的操作流程是指在火灾发生时,如何启动喷淋系统,以及如何控制和监控喷淋工程的运行。
在技术交底中,需要详细介绍操作流程的各个步骤和注意事项,确保施工人员能够熟练掌握喷淋工程的操作方法。
5. 喷淋工程的维护和保养喷淋工程的维护和保养对于其长期有效运行至关重要。
在技术交底中,需要详细介绍喷淋工程的维护和保养内容,包括定期检查、清洁喷淋头、更换损坏部件等,确保施工人员能够正确进行维护和保养工作。
三、技术交底的方法和要求1. 技术交底的方法技术交底可以采用现场指导、图文结合等方式进行。
在现场指导中,可以通过实际操作演示来展示喷淋工程的安装和操作流程。
在图文结合中,可以通过图纸、文字说明等方式来介绍喷淋工程的相关知识。
2. 技术交底的要求技术交底需要确保交底内容准确、详细,并能够满足施工人员的实际需求。
在交底过程中,需要重点强调喷淋工程的安全性和效果,以及操作流程的规范性和操作要点。
喷淋工程施工技术交底
![喷淋工程施工技术交底](https://img.taocdn.com/s3/m/3d6177620a4c2e3f5727a5e9856a561252d32182.png)
喷淋工程施工技术交底一、工程概况本项目为XXX工程,位于XXX地区,主要包括XXX栋建筑物、XXX配套设施等。
工程总建筑面积为XXX平方米,建筑高度为XXX米。
本工程消防系统采用自动喷水灭火系统,主要包括喷淋系统、消火栓系统、火灾自动报警系统等。
二、喷淋系统介绍1.喷淋系统组成自动喷水灭火系统由洒水喷头、报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成。
2.喷淋系统工作原理自动喷水灭火系统的工作原理是在发生火灾时,火灾探测器会自动检测到火源,并将信号传输至控制中心。
控制中心发出指令,开启报警阀组,使水流指示器或压力开关动作,从而启动喷淋泵,将水送至喷头进行灭火。
三、施工准备1.人员要求自动喷水灭火系统的施工应由通过专业人员培训考核合格,并经审核批准的施工队伍承担。
施工队伍应具备相关资质,施工人员应具备相应的技能和经验。
2.施工材料系统组件、管件及其它设备、材料,应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证。
喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
3.施工工具施工前应准备相应的施工工具,如电钻、扳手、螺丝刀、焊接设备等。
四、施工流程1.管网安装根据设计图纸,按照工艺流程进行管网安装。
首先安装管道支架、吊架、防晃支架,然后进行管道安装。
管道安装应符合设计要求,当设计无要求时,管道中心线应平行、顺直。
2.喷头安装喷头的安装应符合设计要求,喷头的型号、规格应符合设计要求。
喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全。
喷头外观应无加工缺陷和机械损伤。
3.报警阀组安装报警阀组的安装应符合设计要求,报警阀组的型号、规格应符合设计要求。
报警阀组安装后,应进行调试,确保其正常工作。
4.其他组件安装根据设计要求,安装水流指示器、压力开关等组件。
5.通水调试系统安装完成后,进行通水调试。
检查系统组件是否工作正常,喷头是否喷水均匀,报警阀组是否动作正常等。
消防的自动喷淋系统的施工技术交底
![消防的自动喷淋系统的施工技术交底](https://img.taocdn.com/s3/m/4f829676a31614791711cc7931b765ce04087a71.png)
交底内容:一、管材1.消防系统管道旳管材材质必须按照图纸规定。
2、多种管道及其配件旳等材料必须认真检查其外观质量, 确认完好无损后方可入库。
3、多种管道及其配件旳等材料在运送、储存及安装期间, 应采用对旳旳保护措施, 以保证管材在任何状况下不受破损和锈蚀。
二、质量规定1.喷淋系统水压试验成果及使用旳管材品种、规格、尺寸必须符合设计规定和施工规范规定。
2.水泵旳规格型号必须符合设计规定, 水泵试运转旳轴承温升必须符合规定。
3.自动喷洒喷头位置, 间距和方向必须符合设计规定和施工规范规定。
4.镀锌管道螺纹连接应牢固, 接口处无漏油漏麻且防腐良好。
5、卡箍连接应对接平行、紧密且与管中心线垂直, 螺杆露出螺母长度不不小于螺杆直径旳1/2。
6、现场用旳支架材料, 进场必须报验, 现场防腐刷漆必须通过验收后才能使用, 管道旳弯头和三通处需要架设支吊架。
7、水平管道安装坡度在0.002~0.005之间。
8、吊架与喷头旳距离不应不不小于300mm, 距末端喷头旳距离不不小于750mm。
9、吊架应设在相邻喷头间旳管段上, 当相邻喷头间距不不小于3.6m, 可设1个。
不不小于1.8m, 容许隔段设置。
管道支架设置原则:9.1管道不容许由因介质通过发生作用而产生位移旳部分, 应设置固定支架, 固定支架要牢固地固定在可靠旳构造上。
9.2在管道无垂直位移或垂直位移很小旳地方, 可装设活动支架或钢性支架。
9.3喷淋、喷雾系统旳分支管道设置吊架, 主管旳每条分支管道设置一种防晃支架。
9.5墙柱三角支撑10、为保证现场标高, 所有管道和其他专业管道撞架时, 需向高处调整标高时, 必须管道调整管道标高。
三、工艺流程: 安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。
四、操作工艺:(一)干管安装1.喷淋干管用卡箍连接, 每根配管长度不适宜超过6m, 可调直后编号依次序安装, 吊装时应先吊起管道一端, 待稳定后再吊起一端。
消防喷淋系统安全技术交底模板
![消防喷淋系统安全技术交底模板](https://img.taocdn.com/s3/m/b16f9b5adf80d4d8d15abe23482fb4daa58d1dc6.png)
一、工程名称及施工单位工程名称:_______施工单位:_______二、交底日期及参与人员交底日期:_______参与人员:施工单位项目管理人员、施工人员、监理单位人员等。
三、消防喷淋系统概述1. 消防喷淋系统是一种自动灭火装置,通过喷射水雾或水柱来抑制火灾的蔓延。
2. 系统主要由水源、水泵、管道网络、喷头等组成。
3. 消防喷淋系统广泛应用于化工厂、仓库、机场、商场、酒店等场所,以及大型公共建筑。
四、施工前准备1. 施工单位应具备相应的资质证书和安全生产许可证。
2. 施工人员应接受消防喷淋系统相关知识的培训,掌握系统安装、调试、维护等技能。
3. 施工现场应配备必要的消防器材和设施,确保施工安全。
五、施工工艺及注意事项1. 管道安装(1)管道支架、吊架、防晃支架的安装应符合设计要求,确保管道固定牢固。
(2)管道安装位置应符合设计要求,管道中心线应保持水平或垂直。
(3)管道焊接应满足施工工艺及相应技术规程要求,确保管道连接质量。
2. 喷头安装(1)喷头安装位置应符合设计要求,确保喷头能够覆盖到需要保护的区域。
(2)喷头安装应牢固,不得松动。
(3)喷头应避免安装在易受碰撞、高温、潮湿等不利环境。
3. 报警阀组安装(1)报警阀组安装位置应符合设计要求,确保报警阀组能够正常工作。
(2)报警阀组连接管道应满足要求,确保连接质量。
(3)报警阀组应定期进行维护、保养,确保系统正常运行。
4. 其他组件安装(1)其他组件安装应符合设计要求,确保系统功能完善。
(2)组件连接应牢固,不得松动。
(3)组件应避免安装在易受碰撞、高温、潮湿等不利环境。
六、施工安全措施1. 施工现场应设置安全警示标志,提醒施工人员注意安全。
2. 施工人员应穿戴个人防护用品,如安全帽、手套、防尘口罩等。
3. 施工现场应配备消防器材,如灭火器、消防栓等,确保火灾发生时能够及时扑救。
4. 施工单位应定期对施工现场进行安全检查,及时发现并消除安全隐患。
消防水技术交底
![消防水技术交底](https://img.taocdn.com/s3/m/294f396ce3bd960590c69ec3d5bbfd0a7956d5b5.png)
消防水技术交底
消防水技术交底是指对消防水系统的安装、维护和使用等技术细节进行交流、指导和授课的过程。
下面是一些可能包含的内容:
1. 消防水系统的基本概念:介绍消防水系统的作用、组成和原理等基础知识。
2. 消防水系统的分类:介绍常见的消防水系统分类,如水泵供水系统、喷淋系统、喷洒系统等。
3. 消防水系统的设计与安装:详细介绍消防水系统的设计原则、安装规范和施工要点,包括管道铺设、泵房建设、设备选型等。
4. 消防水系统的维护与保养:介绍消防水系统的日常维护工作,包括定期检查、清洁、维修等,以确保系统的正常运行。
5. 消防水系统的操作和使用:教授消防水系统的操作方法和使用注意事项,包括启动与停止、排气与排水、检查与测试等。
6. 灭火器材的选择与使用:介绍常见的灭火器材的种类、特点和使用方法,包括灭火器、灭火器剂、泡沫液等。
7. 灭火器材的维护与保养:教授灭火器材的维护和保养方法,包括定期检查、清洁、更换等,以确保其有效性。
8. 灭火演练与应急处置:组织进行灭火演练,教授应急灭火时
的正确操作和处置流程,以提高救火能力和应对能力。
通过消防水技术交底,能够使相关人员掌握消防水系统的基本知识和操作技能,确保消防水系统的正常运行和应急能力的提升。
同时,还能提高人员的消防意识和自我保护意识,减少火灾事故的发生和损失。
消防水喷淋系统技术交底
![消防水喷淋系统技术交底](https://img.taocdn.com/s3/m/74fde6617e21af45b307a8c1.png)
消防水喷淋系统技术交底交底内容:工程名称:水岸蓝桥小区地下车库消防喷淋工程1、施工准备:1.1主要材料:1.1.1消火栓系统及自动喷水灭火系统管材均采用内外壁热浸镀锌钢管及管件,管径≥DN100采用卡箍连接。
卡箍接头的工作压力应与管道工作压力匹配;管径<DN100采用丝扣连接;阀门及需拆卸部位采用法兰连接。
管材镀锌均匀,不得有弯曲,管壁薄厚不均、重皮等现象。
具有厂家的各种资质文件及检测报告。
自动喷水灭火系统0.68MPa。
1.1.2 消防水泵、稳压泵、气压罐、湿式报警阀、压力开关、水泵结合器、喷头等设备进厂后预先要检查,设备无划痕、损伤,具有合格证、检测报告及厂家的各种资质文件。
1.2主要机具:套丝机、压槽机、开孔器、砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。
套丝板,管钳,台钳,压力钳,链钳,手锤,钢锯,扳手,倒链,电气焊等工具。
钢卷尺,平尺,角尺,油标卡尺,线坠,水平尺等量具。
1.3作业条件:1.3.1 管道安装所需的基准线已标明。
1.3.2 结合图纸及现场检查管道安装位置及尺寸是否正确。
1.3.3 现场已达到施工条件。
1.2安装准备:1.2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当,及时与设计人员研究解决,办理洽商手续。
1.2.2安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:外观整洁,无缺损、变形及锈蚀;镀锌或涂漆均匀无脱落:法兰密封面应完整光洁,无毛刺及径向沟槽;丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。
1.2.3沟槽管件的材质、规格要满足设计要求,外观整洁无缺损、掉漆及锈蚀。
2、管网安装:2.1 自动喷水灭火系统管材采用镀锌钢管及管件,当管子公称直径小于100mm时,采用丝扣连接;当管子公称直径大于或等于100mm时,采用沟槽连接。
消防喷淋安装安全技术交底
![消防喷淋安装安全技术交底](https://img.taocdn.com/s3/m/abc85ff9970590c69ec3d5bbfd0a79563d1ed47b.png)
消防喷淋安装安全技术交底一、安装安全技术交底的目的本次消防喷淋安装安全技术交底旨在确保消防喷淋系统的正确安装与操作,以提高火灾灭火效率和保障人员安全。
二、消防喷淋安装的基本要求1. 安装位置选择:- 消防喷淋应设置在易燃易爆物贮存区、机械设备房、高层建筑等易发生火灾的场所。
- 喷淋头应布置均匀,覆盖全部保护区域。
2. 水源及供水系统:- 消防喷淋应接入消防供水系统,确保有足够的水源供给。
- 水源要保证水质清洁、持续供应稳定。
3. 设备安装与连接:- 消防喷淋设备应根据设计要求,正确安装固定,并与水源管道连接。
- 喷淋头与支架应牢固连接,确保正常喷洒水雾。
4. 管路系统:- 管线布置应符合技术规范,管道接口应严密,确保无泄漏。
三、安装操作注意事项1. 安全防护:- 安装人员必须佩戴合格的安全防护装备,包括安全帽、防护眼镜、防尘口罩、安全手套等。
- 严禁在高处工作时站在不稳定的物体上,需使用合适的支架或脚手架。
2. 操作规范:- 按照设计要求和技术规范进行消防喷淋的安装工作。
- 注意使用合适的工具进行操作,杜绝乱用电动工具或钢丝锯等危险工具。
- 严禁私自更改或调整消防喷淋系统的任何部件。
3. 职责分工:- 安装人员需明确各自的职责,并与其他施工人员进行协调配合。
- 工作现场应有专人负责施工现场的安全管理,并及时解决施工中的问题与难题。
四、施工完成后的验收1. 安全检查:- 安装完成后,应进行消防喷淋系统的全面检查,确保各项功能正常。
- 检查包括消防喷淋设备的联动控制、喷淋头的喷雾均匀性、管路系统的无泄漏等项目。
2. 相关记录:- 对安装过程中的重要操作及问题的解决,应及时记录并归档,以备后续查阅使用。
- 验收合格后,需出具消防喷淋安装完工报告,并将相关资料交予相关部门。
以上是消防喷淋安装安全技术交底的内容,希望大家能认真遵守操作规范,确保消防喷淋系统的正常运行和人员安全。
喷淋工程技术交底
![喷淋工程技术交底](https://img.taocdn.com/s3/m/7f9619f564ce0508763231126edb6f1afe007160.png)
喷淋工程技术交底一、项目背景喷淋工程是一项重要的消防设施,用于在火灾发生时提供灭火和控制火势的功能。
技术交底是指将工程设计、施工和运行的相关技术要求和注意事项向工程人员进行详细的说明和培训,以确保工程的质量和安全性。
本文将对喷淋工程的技术交底进行详细的描述。
二、技术交底内容1. 喷淋工程的设计要求:- 喷淋工程应根据建造物的使用性质、火灾风险等级和建造结构特点进行设计。
- 喷淋头的布置应满足覆盖面积和喷淋密度的要求,确保火灾发生时能及时触发并提供足够的喷淋水量。
- 喷淋管道的材质和规格应符合相关标准要求,并进行防腐蚀处理,以保证长期使用的可靠性。
2. 喷淋工程的施工要求:- 施工前应对施工区域进行清理和防护,确保施工安全。
- 喷淋头的安装应按照设计要求进行,喷淋头与天花板的距离、布置间距等应符合相关标准。
- 喷淋管道的安装应坚固可靠,管道连接处应进行密封处理,防止漏水。
- 施工完成后,应进行试验和检测,确保喷淋系统的正常运行和灵敏触发。
3. 喷淋工程的运行和维护:- 喷淋系统应定期进行检查和维护,确保各个部件的正常工作。
- 定期清洗喷淋头,防止阻塞影响喷淋效果。
- 定期检查管道连接处和阀门,确保密封性和操作灵便性。
- 定期检测喷淋系统的触发装置和水源供应,确保系统的可靠性。
三、技术交底的方式和要求1. 技术交底的方式:- 可以通过会议、培训等形式进行技术交底,确保所有相关人员都能了解和掌握喷淋工程的技术要求。
- 可以使用图纸、示意图、图片等辅助材料来展示和说明技术要求,提高交底的效果和可理解性。
2. 技术交底的要求:- 技术交底应由专业人员进行,确保交底内容的准确性和权威性。
- 交底内容应详细、清晰,避免含糊和歧义,确保工程人员能够准确理解和执行。
- 可以提供技术交底的文档和资料,供工程人员参考和查阅。
四、技术交底的重要性和效果1. 保证工程质量:- 技术交底能够将工程的技术要求和施工规范传达给工程人员,确保工程按照设计要求进行施工,提高工程质量。
自动喷水灭火系统技术交底记录
![自动喷水灭火系统技术交底记录](https://img.taocdn.com/s3/m/95479dbb690203d8ce2f0066f5335a8102d26683.png)
5、配水支管上每一直管段相邻两喷头之间的管段设置的吊架均不宜少于1个;当喷头之间的距离小于1.8m时,可隔段设置吊架,但吊架的间距不大于3.6m。
6、喷头安装应在系统试压冲洗合格后进行,喷头安装时,不得对喷头进行拆装改动,并严禁给喷头附加任何装饰性涂层,喷头安装应用专用扳手,严禁利用喷头的框架施拧;喷头的框架溅水盘产生变形或释放原件损伤时,应采用规格型号相同的喷头更换。当通风管道宽度大于1.2m时,应安装在其腹面以下部位加装喷头。当喷头安装在不到顶的隔断附近时,喷头与隔断的水平距离和最小垂直距离应符合规定。
自动喷水灭火系统技术交底记录
编号:006
工程名称
XX工程消防系统
建设单位
XX工程
分项工程名称
自动喷水灭火系统
施工单位
XX建设集团有限公司
技
术
交
底
内
容
1、管网安装前应校对管道、并应清除管道内部的杂物,安装时应随时清除安装管道内部的杂物。按本工程规定要求管径DN≥100的采用卡箍连接,管径DN<100采用丝扣连接。
参加人员
批准人
审核人
编制人
编制日期
8、喷淋管道施工完毕后,应分段进行水压强度、严密性试验,水压强度试验压力为1.4Mpa,稳压30min,水压严密性试验压力为0.6Mpa,稳压24h。测压点应设在管道系统最低部位。对管网注水时,应将空气排净,然后缓慢升压,达到试验压力后,目测无泄漏、无变形、无压降为合格。试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。
自动喷淋系统安全技术交底模板
![自动喷淋系统安全技术交底模板](https://img.taocdn.com/s3/m/dbc829adfbb069dc5022aaea998fcc22bcd143ac.png)
一、交底对象:全体参与自动喷淋系统安装、调试、维护和管理的相关工作人员。
二、交底时间:[具体日期]三、交底内容:1. 系统概述自动喷淋系统是一种能够在火灾发生时自动启动喷头喷水灭火并发出报警信号的消防设备。
它主要由洒水喷淋头、报警阀组、管道、供水设施等组成。
本系统适用于各类建筑和场所,能有效控制、扑灭初期火灾。
2. 系统组成及工作原理(1)系统组成:- 洒水喷淋头:安装在建筑顶部或墙面上,用于喷水灭火。
- 报警阀组:控制水流,当火灾发生时自动打开,喷淋头喷水。
- 管道:连接各组件,输送水源。
- 供水设施:为系统提供水源。
- 电气控制系统:监测系统运行状态,实现联动控制。
(2)工作原理:- 当火灾发生时,火灾探测器检测到烟雾或温度升高,触发报警信号。
- 报警信号传递至电气控制系统,控制系统自动启动水泵,为系统提供水源。
- 水源通过管道输送到洒水喷淋头,喷淋头自动喷水灭火。
- 同时,报警阀组打开,报警信号传递至报警装置,发出警报。
3. 系统安装与调试(1)安装要求:- 按照设计图纸和规范要求进行安装。
- 确保各组件连接牢固,无渗漏。
- 喷淋头安装高度应符合规范要求。
- 电气控制系统安装符合电气安全规范。
(2)调试要求:- 检查系统各组件功能,确保正常工作。
- 进行系统试压,确保管道无泄漏。
- 检查电气控制系统,确保联动功能正常。
4. 系统维护与保养(1)定期检查:- 检查系统各组件外观,确保无损坏。
- 检查管道、阀门等部件,确保无泄漏、锈蚀。
- 检查电气控制系统,确保运行正常。
(2)维护保养:- 清理洒水喷淋头,确保喷水效果。
- 检查报警阀组,确保阀芯灵活。
- 定期更换系统中的过滤网、密封圈等易损件。
5. 紧急处理(1)发现系统故障时,立即停止使用,并通知相关部门处理。
(2)火灾发生时,确保系统自动启动,喷水灭火。
(3)如遇紧急情况,应立即关闭水源,切断系统供电。
四、安全注意事项1. 严格遵守操作规程,确保人身安全。
消防自动喷淋系统施工技术交底记录大全
![消防自动喷淋系统施工技术交底记录大全](https://img.taocdn.com/s3/m/ff7bdb1876232f60ddccda38376baf1ffc4fe30d.png)
消防自动喷淋系统施工技术交底记录大全一、前期准备工作交底1.施工前的准备工作(1)确认施工区域和范围,并进行精确定位。
(2)准备施工所需的工具和材料,确保施工顺利进行。
(3)检查施工区域的环境是否适合施工,如有问题及时处理。
(4)安排合格的施工人员,并提前进行技术培训。
2.开始施工前的准备工作(1)施工人员需要戴上相关的个人防护装备,并且了解使用方法。
(2)确认施工区域的电力、水源等基础设施是否满足施工要求。
(3)对施工现场进行检查,消除安全隐患。
二、喷淋管道敷设交底1.喷淋管道的选择与准备(1)根据设计要求和实际情况选择合适的喷淋管道,如铁管、不锈钢管或塑料管等。
(2)对喷淋管道进行清洗、检查,确保无杂质和损坏。
2.喷淋管道的敷设(1)根据设计图纸和施工要求确定喷淋管道的敷设位置和高度。
(2)在敷设管道前,先确定好管道的接口和连接方式。
(3)使用适当的工具和材料进行管道的固定和安装,确保牢固可靠。
3.喷淋管道的保护措施(1)在喷淋管道周围设置防护措施,防止外部因素对管道的损害。
(2)在施工过程中,注意管道的保护,避免碰撞和损坏。
(3)施工完成后,对喷淋管道进行检查和清洁。
三、喷头安装与调试交底1.喷头的选择与准备(1)根据不同区域和设计要求,选择适合的喷头类型和数量。
(2)准备喷头所需的配件和固定材料。
2.喷头的安装(1)根据设计图纸和施工要求,确定喷头的安装位置和高度。
(2)使用适当的工具和材料,将喷头固定在喷淋管道上。
(3)确保喷头与管道连接牢固,不漏水。
3.喷头的调试(1)在安装完成后,对喷头进行水压测试,确保喷淋系统正常工作。
(2)逐一检查每个喷头的喷雾范围和喷水情况,调整喷头角度和喷水量。
四、电气控制系统施工交底1.控制柜和线路的安装与接线(1)根据设计要求和实际情况,选择适合的控制柜和线路。
(2)确保控制柜和线路的安装位置合理,并按照规范进行接线。
2.控制设备的测试与调试(1)安装完成后,对控制设备进行测试,确保正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
消防水喷淋系统技术交底交底内容:1、施工准备:1.1主要材料:1.1.1自动喷洒灭火系统采用热度锌钢管,沟槽连接。
管材镀锌均匀,不得有弯曲,管壁薄厚不均、重皮等现象。
具有厂家的各种资质文件及检测报告。
1.1.2 消防水泵、稳压泵、气压罐、湿式报警阀、压力开关、水泵结合器、喷头等设备进厂后预先要检查,设备无划痕、损伤,具有合格证、检测报告及厂家的各种资质文件。
1.2主要机具:套丝机、压槽机、开孔器、砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。
套丝板,管钳,台钳,压力钳,链钳,手锤,钢锯,扳手,倒链,电气焊等工具。
钢卷尺,平尺,角尺,油标卡尺,线坠,水平尺等量具。
1.3作业条件:1.3.1 管道安装所需的基准线已标明。
1.3.2 结合图纸及现场检查管道安装位置及尺寸是否正确。
1.3.3 现场已达到施工条件。
1.2安装准备:1.2.1 熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当,及时与设计人员研究解决,办理洽商手续。
1.2.2安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:外观整洁,无缺损、变形及锈蚀;镀锌或涂漆均匀无脱落:法兰密封面应完整光洁,无毛刺及径向沟槽;丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。
1.2.3沟槽管件的材质、规格要满足设计要求,外观整洁无缺损、掉漆及锈蚀。
2、管网安装:2.1 自动喷水灭火系统管材采用镀锌钢管及管件,当管子公称直径小于100mm时,采用螺纹连接;当管子公称直径大于或等于100mm时,采用沟槽式连接。
2.2 管道安装前应校直管子并清除内部杂物,将安装完的敞口管道临时封堵好。
2.3 管道穿过伸缩缝时应采取防冻、防护措施,水平安装设0.002~0.005的坡度,坡向泄水装置。
2.4 管道压槽要将管道及压槽机垫平、放稳,在压槽时先将管道放入压槽机,定好压槽的深度值,用液压器将管道压实,然后开动压槽机,缓慢升压,完后用专用量具进行测量,合格后进行安装。
2.5 机械三通开孔先在管道上化出开孔的位置及规格,先将管道固定,将开孔器固定在管道上对准开孔的位置,缓慢用力,孔开完后核对一下所开孔的位置、规格及尺寸。
2.6 沟槽接头安置:用润滑油均匀涂在垫圈边缘及外侧,把垫圈套在管道末端,将管道两端并在一起,滑动垫圈在两管沟槽中心位置,把卡口放在垫圈上并确保卡口边缘在沟槽内,套上螺栓,均匀拧紧两端螺母,使卡口两端紧密结合在一起。
2.7 机械三通安装:把机械三通内的垫圈取出,涂上润滑油,再入回卡口正确位置,将卡口下半部转动90度,把上半部安放在管道内,使之与开孔同一直线,再转动下半部回位,确信定位垫圈在出口开口内,插入螺栓,均匀拧紧螺母,直至上下部分卡口在垫圈覆盖面内表面完全接触。
2.8 喷洒系统管道主支架焊接在由钢结构预留的钢板上,吊架用抱卡固定在钢结构的檩条上,末端固定支架直接焊接在钢结构的檩条上。
选材及做法及支吊架最大间距应符合下列的尺寸:公称直径(mm): 25 32 40 50 70 80 100 125 150 200最大间距(m): 3.5 4 4.5 5 6 6 6.5 7 8 9.52.9 干管安装:2.9.1 喷洒干管用沟槽连接,每根配管长度不宜超过6m,直管段可把几根连接在一起使用倒链安装,但不宜过长。
也可调直后编号依顺序安装,吊装时应先吊起管道一端,待稳定后再吊起另一端。
2.9.2 管道连接紧固沟槽管件时,要检查沟槽管件的橡胶圈的表面是否干净。
紧固螺栓应先紧固最不利点,然后依次对称紧固。
沟槽件的接口应安装在易拆装的位置。
2.9.3 每段干管设1个防晃支架。
管道改变方向时,应增加防晃支架。
2.9.4 干管的支架由总包单位制作,我方的管道和其他设备管道共用支架。
2.10 支管安装:2.10.1 管道的分支预留口在吊装前应先预制好。
采用三通定位预留口。
2.10.2 当管道变径时,采用异径接头。
在管道弯头处不得采用补心。
当需要采用补心时,三通上可用1个,四通上不应超过2个。
2.10.3 配水支管上每一直管段,相邻两喷头之间的管段设置的吊架均不少于1个,当喷头间距离小于1.8m时可隔段设置,但吊架的间距不大于3.6m。
每一配水支管设一个防晃支架。
管道支吊架的安装位置不应防碍喷头的喷水效果。
2.10.4 支管支吊架的安装:2.10.4.1 吊架采用圆钢吊装,用特制的卡子固定在钢结构的檩条上。
2.10.4.2 支管的固定支架用角钢制作,直接焊接在钢结构的檩条上。
3. 水压试验:3.1 喷洒管道水压试验可分层分段进行,上水时最高点要有排气装置,高低点各装一块压力表,上满水后检查管路有无泄漏,如有法兰、阀门等部位泄漏,应在加压前紧固,升压后再出现泄漏时做好标记,卸压、泄水后处理。
3.2 本工程自动喷林灭火系统试验为1.4MPa;试压时稳压30min,目测管网无泄漏、无变形,压力降不大于0.05MPa。
试压合格后办理验收手续。
3.3 冬季试水压,环境温度不得低于+5℃,若低于+5℃宜采取气压试验。
4. 冲洗:4.1 喷洒管道试压完成后连续做冲洗工作。
冲洗时确保管内有足够的水流量。
管网冲洗连续进行,当出口处水的颜色、透明度与入水口的颜色基本一致时方可结束。
3. 设备安装:3.1 水泵安装:3.1.1 喷林水泵采用自灌式吸水,水泵基础按设计图纸施工,吸水管水平管段上不应有气囊和漏气现象,与消防水池刚性连接时应加减振器。
3.1.2 喷林水泵配管安装在水泵定位找平正,稳固后进行,水泵设备不得承受管道的重量。
与水泵阀门相接配管的一片法兰先与阀门法兰紧牢,用线坠找直找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊与配管相接的另一法兰。
3.1.3 配管法兰与水泵、阀门的法兰相符,阀门安装手轮方向便于操作,标高一致,配管排列整齐。
3.2 报警阀安装:安装报警阀时先安装水源控制阀、报警阀,然后根据设备说明书再进行辅助管道及附件安装。
水源控制阀、报警阀与配水干管的连接,应使水流方向一致。
报警阀组安装的位置应符合设计要求。
报警阀组安装在便于操作的明显位置,距室内地面高度为1.2m:两侧与墙的距离不小于0.5m;正面与墙距离不小于1.2m。
安装报警阀组的室内地面应有排水设施。
3.3 水泵结合器安装:水泵结合器为地下型。
其安装位置应有明显标志,阀门位置应便于操作,结合器附近不应有障碍物。
阀门手轮距水泵结合器井盖距离为400mm。
3.4 水流指示器及电信号蝶阀安装:安装在每个分区的分支干管上。
水流指示器前后应保持有5倍安装管径长度的直管段,安装时应水平立装,水流方向与指示的箭头方向保持一致。
3.5报警阀配件安装:3.5.1 报警阀配件包括压力表、压力开关、延时器、水力警铃、泄水管等。
按照说明书或安装图册进行安装。
水力警铃安装在公共通道或值班室附近的外墙上,便于值班人员听到的地方。
3.5.2 水力警铃与报警阀的连接采用镀锌钢管,当管径为15mm时,长度不大于6m;当管直径为20mm时,长度不大于20m。
安装后的水力警铃启动压力不小于0.5MPa。
3.6喷洒头安装:喷洒头在支干管安装完并强度试验完成后进行安装,喷洒头丝扣填料采用聚四氟乙烯带,安装时采用专用扳手。
4. 通水调试:4.1 喷洒系统安装完进行整体通水,使系统达到正常的工作压力准备调试。
4.2 通过末端装置放水,当管网压力下降到设定值时,稳压泵应启动,停止放水,当管网压力恢复到正常值时,稳压泵停止运行。
当末端装置以0.94~1.5L/s的流量放水时,稳压泵应自锁。
水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出相应信号。
5. 质量标准5.1 镀锌管道螺纹连接应牢固,接口处无外漏油麻且防腐良好。
5.2 法兰连接应对接平行、紧密且与管中心线垂直,螺杆露出螺母长度不大于螺杆直径的1/2。
5.3镀锌钢管沟槽连接应紧固对称,支架加设合理,沟槽连接符合自喷系统验收规范第5.1.4A的要求。
5.4 水平管道安装坡度在0.002~0.005之间。
5.5 吊架与喷头的距离不小于300mm,距末端喷头的距离不大于750mm。
6. 成品保护6.1 消防系统施工完毕后,各部位的设备组件要有保护措施,防止碰动跑水,损坏装修成品。
6.2 报警阀配件及各部位的仪表等均应加强管理,防止丢失和损坏。
6.3 消防管道安装与其它管道矛盾时,不得私自拆改,要经过设计办理洽商妥善解决。
6.4 喷洒头安装时不得损坏和污染装修面。
7. 应注意的质量问题7.1 由于各专业工序安装协调不好,没有总体安排,使得喷洒管道拆改严重。
7.2 由于未拉线安装,使喷洒头不成排、成行。
7.3 由于水流指示器安装方向相反;电接点有氧化物造成接触不良或水流指示器浆片与管径不匹配造成其工作不灵敏。
7.4 水泵结合器不能加压。
由于阀门未开启,单向阀装反或有盲板未拆除造成。
7 质量记录7.1 材质证明、产品合格证、主要系统组件检测报告。
7.2 进场设备材料检验记录。
7.3 施工试验记录7.3.1 阀门试验记录。
7.3.2 暖卫工程强度严密性试验记录。
7.3.3 暖卫工程冲(吹)洗试验记录。
7.3.4 暖卫工程灌水试验记录。
7.3.5 暖卫工程通水试验记录。
7.3.6 水泵单机试运转记录。
7.3.7 调试报告。
7.4 施工记录7.4.1 施工日志。
7.4.2 自、互检记录。
7.5 预检记录7.6 隐蔽工程验收记录7.7 施工方案7.8 技术交底方案7.9 工程质量检验评定7.9.1 室内给水管道安装分项评定。
7.9.2 室内给水管道附件安装分项评定。
7.9.3 室内给水管道附属设备分项评定。
7.9.4 暖卫工程分部质量评定。
7.9.5 暖卫工程观感质量评定。
7.10 施工验收资料7.10.1 中间验收记录。
7.10.2 单位工程验收记录。
7.10.3 消防监督机构核验合格证。
7.10.4 质量监督机构核验单。
7.11 设计变更、洽商记录7.12 施工图8 参考资料8.1 《建筑设备安装分项工程施工工艺标准》。
8.2 《给水工程通用图集》 918B3。
8.3 《自动喷水灭火系统施工及验收规范》GB50261?6。
