稳压电源的研究方案毕业设计论文

稳压电源的研究方案毕业设计论文

稳压电源的研究方案毕业设计论文摘要:稳压电源是一种能够为电子设备提供稳定直流电压的电源装置。

本论文针对稳压电源的设计及优化问题进行研究,探讨不同的稳压电源拓扑结构、控制策略和性能评估方法,并通过实验验证其稳定性和效果。

通过对比分析,旨在寻找一种最优的稳压电源设计及控制方案。

第一章引言稳压电源是现代电子设备中必不可少的一部分,其稳定性对设备正常运行和保护器件起着至关重要的作用。

然而,由于电网的电压波动和负载的变化,稳压电源的设计和控制面临着一系列的挑战。

为了满足不同领域的需求,如通信、工业、医疗等,研究和设计一种高效、可靠的稳压电源是非常重要的。

第二章稳压电源的基本概念与拓扑结构本章将介绍稳压电源的基本概念和设计要求,并详细介绍常见的稳压电源拓扑结构,包括线性稳压器、开关稳压器和混合稳压器。

此外,还会对这些稳压电源拓扑结构的优缺点进行评估和比较。

第三章稳压电源的控制策略本章将重点讨论稳压电源的控制策略。

包括传统的PID控制器、模糊控制和神经网络控制等方法。

此外,还会讨论适用于不同情况下的最优控制策略,并通过仿真实验进行评估。

最后,会对比分析各控制策略的优缺点。

第四章稳压电源的性能评估方法本章将介绍稳压电源性能评估的常用方法,包括稳定性分析、输出纹波和效率评估等。

通过对不同稳压电源拓扑结构和控制策略进行性能评估,可以找到最优的稳压电源设计方案。

第五章实验设计及结果分析本章将介绍实验的设计及结果分析。

通过在实际的稳压电源上进行不同控制策略的实验,评估各种方案的性能和稳定性。

通过对比分析实验结果,验证理论与实践的一致性,并提出可能的优化方案和改进策略。

第六章结论与展望本章将对本文的研究工作进行总结,并提出未来的研究展望。

本论文通过研究稳压电源的拓扑结构、控制策略和性能评估方法,致力于寻找一种最优的稳压电源设计方案。

未来的研究可以进一步优化现有的方案,并探索新的稳压电源技术。

直流稳压源制作设计总结报告

直流稳压源制作设计总结报告

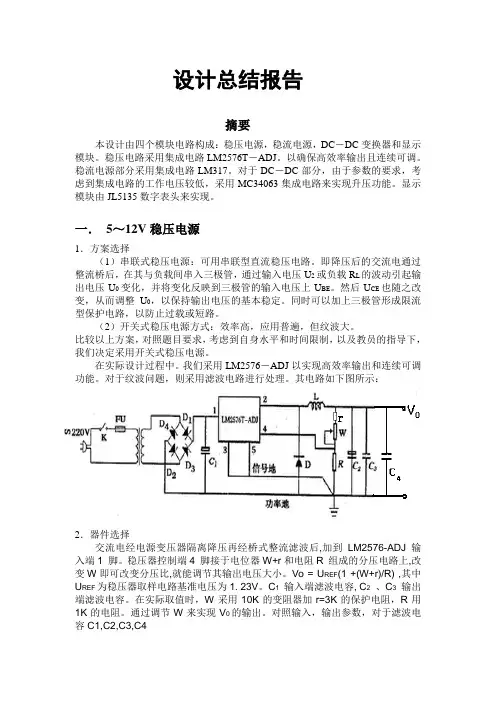

设计总结报告摘要本设计由四个模块电路构成:稳压电源,稳流电源,DC-DC变换器和显示模块。

稳压电路采用集成电路LM2576T-ADJ。

以确保高效率输出且连续可调。

稳流电源部分采用集成电路LM317。

对于DC-DC部分,由于参数的要求,考虑到集成电路的工作电压较低,采用MC34063集成电路来实现升压功能。

显示模块由JL5135数字表头来实现。

一.5~12V稳压电源1.方案选择(1)串联式稳压电源:可用串联型直流稳压电路。

即降压后的交流电通过整流桥后,在其与负载间串入三极管,通过输入电压U2或负载R L的波动引起输出电压U0变化,并将变化反映到三极管的输入电压上U BE。

然后U CE也随之改变,从而调整U0,以保持输出电压的基本稳定。

同时可以加上三极管形成限流型保护电路,以防止过载或短路。

(2)开关式稳压电源方式:效率高,应用普遍,但纹波大。

比较以上方案,对照题目要求,考虑到自身水平和时间限制,以及教员的指导下,我们决定采用开关式稳压电源。

在实际设计过程中。

我们采用LM2576-ADJ以实现高效率输出和连续可调功能。

对于纹波问题,则采用滤波电路进行处理。

其电路如下图所示:2.器件选择交流电经电源变压器隔离降压再经桥式整流滤波后,加到LM2576-ADJ 输入端1 脚。

稳压器控制端4 脚接于电位器W+r和电阻R 组成的分压电路上,改变W即可改变分压比,就能调节其输出电压大小。

Vo = U REF(1 +(W+r)/R) ,其中U REF为稳压器取样电路基准电压为1. 23V。

C1输入端滤波电容, C2、C3输出端滤波电容。

在实际取值时,W采用10K的变阻器加r=3K的保护电阻,R用1K的电阻。

通过调节W来实现V0的输出。

对照输入,输出参数,对于滤波电容C1,C2,C3,C4分别取值为25V,2200μF;16V,4700μF;;16V,4700μF;25V,470μF。

二.稳流电源1.方案选择基本思想是利用LM317集成基准电压源,其3端与1端之间固定压降为U=1.25伏,流经固定电阻后产生稳恒的电流。

-12V直流稳压电源设计

-12V直流稳压电源设计

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时,能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明,该装置实现了题目要求的全部功能,实现了题目的基本要求。

关键词:直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能,提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源,输入220V,50Hz的正弦交流信号,输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大,电路的准确性往往取决于整个电路的线路连接及器件,一旦某条线路出现问题则整个电路无法正常工作,或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管,一旦输入过大电压那么它绝对会烧坏,只能换新的来替代。

五、原理电路和程序设计电路原理方框图1.直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

(1)是降压变压器,它将电网220V交流电压变换成符合需要的交流电压,并送给整流电路,变压器的变比由变压器的副边电压确定。

(2)整流滤波电路:利用单向导电元件,把50Hz的正弦交流电变换成脉动的直流电。

可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压。

(3)稳压电路:稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路(即完整电路)图7.稳压输出电路(即完整电路))图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时,在铁心内建立磁场,产生了磁通。

-12V直流稳压电源设计

-12V直流稳压电源设计

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时,能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明,该装置实现了题目要求的全部功能,实现了题目的基本要求。

关键词:直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能,提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源,输入220V,50Hz的正弦交流信号,输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大,电路的准确性往往取决于整个电路的线路连接及器件,一旦某条线路出现问题则整个电路无法正常工作,或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管,一旦输入过大电压那么它绝对会烧坏,只能换新的来替代。

五、原理电路和程序设计电路原理方框图1.直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

(1)是降压变压器,它将电网220V交流电压变换成符合需要的交流电压,并送给整流电路,变压器的变比由变压器的副边电压确定。

(2)整流滤波电路:利用单向导电元件,把50Hz的正弦交流电变换成脉动的直流电。

可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压。

(3)稳压电路:稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路(即完整电路)图7.稳压输出电路(即完整电路))图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时,在铁心内建立磁场,产生了磁通。

直流稳压电源设计毕业论文【范本模板】

直流稳压电源设计毕业论文【范本模板】

1 毕业设计(论文)直流稳压电源设计系别: 电子信息工程系班级: 2012姓名:吴鹏辅导老师:杨静摘要在各种电子实验中,电源是最基本的需要。

设计出一种高精度的可调输出的电源不但能满足不同电子实验的要求,而且能满足在同一实验中需要使用不同的电压值来测试的要求。

本文设计了一种高精度程控稳压电源。

该电源的功能由硬件和软件两方面来实现。

硬件方面包括变压器、整流电路、滤波电路、稳压电路、反馈电路、保护电路、程控电路、显示电路以及支持单片机运行的复位和时钟电路.市电220V电压通过变压器流入系统,经过整流、滤波后变成近似的直流电压,再经过稳压部分稳压后获得稳定的直流输出。

稳压部分由达林顿管作为调整管,由运放作为反馈取样之后的放大电路,利用放大电路来提高调整管的反应灵敏度电压稳定性。

软件方面,使用单片机语言编程,控制程控部分,即:单片机,D/A、A/D部分。

该部分作用是控制稳压电路部分的基准电压的输出与调整,同时实现高精度的输出,并且控制数码管显示输出电压。

整个电路的设计就是在综合考虑各个模块现有的电路的基础上,选择最佳电路来实现设计目标的.关键词直流稳定电源;整流;滤波;程控;D/A;A/D目录摘要............................................................................. 错误!未定义书签。

Abstract ................................................................. 错误!未定义书签。

第1章绪论ﻩ错误!未定义书签。

1.1课题背景 ......................................................... 错误!未定义书签。

1.2电源技术的发展趋势...................................... 错误!未定义书签。

直流稳压电源设计方案.d

直流稳压电源设计方案.d

直流稳压电源设计方案2篇【直流稳压电源设计方案(一)】随着电子设备的广泛应用,直流稳压电源的需求在不断增加。

直流稳压电源能够将交流电转换为稳定的直流电,并根据需要提供不同电压和电流的输出。

本篇将介绍直流稳压电源的设计方案以及其应用。

直流稳压电源的设计方案首先需要确定电源输出的电压和电流。

根据实际需求,我们选择了输出电压为12V,电流为3A的直流稳压电源。

为了确保输出电压的稳定性,我们选择采用稳压模块进行电压调节。

稳压模块是一种能够实现电压稳定输出的电子元件。

常见的稳压模块有线性稳压模块和开关稳压模块。

线性稳压模块成本低、实现简单,但效率较低;开关稳压模块效率高,但成本相对较高。

根据需求和经济性,我们选择了线性稳压模块。

接下来,我们需要选取适当的稳压模块以及其他所需的电子元件。

首先,选择一款符合要求的线性稳压模块。

通过对市面上的产品进行比较和测试,我们选择了一款额定输入电压为24V的线性稳压模块,该模块具有良好的稳定性和可靠性。

其次,我们还需要选择输入电压为24V的电源适配器,用于提供输入电源。

适配器的选取需要考虑电源输出电压的稳定性和适配器的质量可靠性。

我们选择了一款质量可靠、输入电压稳定的适配器。

除了稳压模块和电源适配器外,我们还需要选择其他电子元件,如滤波电容、电位器等。

这些元件的选择需要根据实际需求和设计要求来确定。

设计好电路原理图后,我们还需要进行模拟仿真和实际测试,以验证电路的稳定性和性能。

在模拟仿真中,我们可以通过电路仿真软件进行电路分析,并对电路进行优化。

在实际测试中,我们可以通过连接实际元件并进行电路调试来验证电路的性能。

最后,我们需要对电路进行封装和外壳设计,以保护电路和电子元件。

电路封装的设计需要考虑元件布局的合理性和电路的散热性能。

外壳设计则需要考虑美观性和产品的使用便捷性。

【直流稳压电源设计方案(二)】直流稳压电源广泛应用于各类电子设备和实验设备中,其设计方案多样化。

本篇将继续介绍直流稳压电源的设计方案以及其应用。

12V直流稳压电源的设计 (1)

12V直流稳压电源的设计 (1)
图2桥式整流电路图
为了克服半波整流和全波整流的缺点,在本设计中整流电路采用最常用的桥式整流电路。
3
滤波电路利用电抗性元件对交、直流阻抗的不同,实现滤波。电容器C对直流开路,对交流阴抗小,所以C应该并联在负载两端。电感L对直流阻抗小,对交流阻抗大,因此L应与负载串联。经过渺小滤波电路后,既可保留直流分量,又可滤掉一部分交流分量,改变了交直流成分的比例,减小了电路的脉动系数,改善了直流电压的质量。滤波电路的种类如下:
2.放大电路
由V3、V4及V9组成,为了提高放大器的输入阻抗,V3、V4管接成达林顿形式,为了增加放大器的增益,用V8、V9管组成的电流源作为集电极的有源负载,反馈电压Uk通过V6(V2作为有源负载)送到V3管的基极,放大管V4的集电极输出推动V16、V17,这样整个放大器具有很高的增益。
3.基准电路
此式中前一项的温度系数是负值后一项的温度系数是正值选择合适的电阻值就可以使这两项的温度系数相互抵消得到零温漂的基准电压按图中标注的数值可得2828062610ln24218458此时输出电压1920025458r20组成输出电压变化量与基准电压比较后送入误差放大器v3v4的基极由于v3v4本身的be极pn结电压是基准电压的组成部分所以误差放大器的工作状态受温度影响不大工作稳定性好假设由于负载变化引起输出电压增加其变化量由电阻r19r20取样后反馈到误差放大v3基极使其电位提高从而v3v4集电极电流增大其集电极电位下降即调整管基极电位下降输出管v17压差变大输出电压降低抵消了原来输出电压增大的变化使输出电压保持稳定
(2)非线性电源主要是指开关电源,开关电源的分类方法多种多样。按激励方式分,有自激式和它激式
(3)按调制方式分,有保持开头工作频率不变,控制导通脉冲宽度的,称为脉宽调制型(PWM);也有保持开头导通时间不变,改变工作频率的称为频率调制型(PFM);还有宽度和频率均改变的,称为混合型。

12v直流稳压电源设计

12v直流稳压电源设计

12v直流稳压电源设计D内容摘要直流稳压电源是能够保证在电网电压波动或负载发生变化时,输出稳定的电压的常用的电子设备[1]。

直流稳压电源的供电电源大都是交流电源,当交流供电电源的电压或负载电阻变化时,稳压器的直流输出电压都会保持稳定。

直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展,对电子设备的供电电源提出了高的要求。

本设计采用三端集成稳压器,通过变压,整流,滤波,稳压过程将220V交流电,变为稳定的直流电,并实现±12V电压稳定输出。

关键词:±12V,直流电源,稳压目录内容摘要 (I)引言 (3)第1章直流稳压电源 (4)2硬件电路 (5)2.1 设计要求 (5)2.2 电路设计 (5)2.1 电源变压器 (5)第3章开发环境 (11)第4章总结 (12)参考文献 (13)引言当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都有一个共同的电路--电源电路。

大到超级计算机、小到袖珍计算器,所有的电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统,超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

袖珍计算器则是简单多的电池电源电路。

由于电子技术的特性,电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能,而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

稳压电源的分类方法繁多,按输出电源的类型分有直流稳压电源和交流稳压电源;按稳压电路与负载直流稳压电源的连接方式分有串联稳压电源和并联稳压电源;按调整管的工作状态分有线性稳压电源和开关稳压电源;按电路类型分有简单稳压电源和反馈型稳压电源等等[1]。

根据调整管的工作状态,我们常把直流稳压电源分成两类:线性稳压电源和开关稳压电源。

5V,12V直流稳压电源的设计

5V,12V直流稳压电源的设计

附录4、测量参数图片…………………………………………271.晶体管串联型直流稳压电源1.1电路组成(1)电路图1-1晶体管稳压电路(2)框图图1-2框图1.2工作原理图1-3稳压过程(1)电路各部分作用通过变压器的降压作用的到一个交流的低电压,然后通过桥式整流电路将交流的信号转换为单向脉动电压,在通过滤波电路来的到稳定的直流,其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

(2)稳压原理我们结合图1-1来分析,当由于外界原因导致电压升高时,输出电压升高,此时由于电阻R7的分压作用,导致VB3升高,继而使得VC3减小,又因为V C3的等于VB2,使得VCE1增大,由于电路整体是一个串联型电路,所以使得Vo减小。

同理,当输出电压减小时,导致VB3减小,进而使得V C3增大,接着使得V CE1减小,继而使得VO增大。

从而达到了稳压效果。

1.3主要技术指标(1)输入电压:AC: ~220V(2)输出直流稳压:DC:3V、4.5V、6V三档。

(3)输出直流电流:额定值150mA,最大值 300mA。

(4)具有过载,短路保护,故障消除后自动恢复。

2. 直流稳压电源2.1直流稳压电源的组成图2-1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务:交流电压转变为单向脉动的电压(图2-2)。

技术指标:衡量整流工作性能的参数输出电压平均值V O(AV):反映整流电路将交流电压转换为直流电压的能力。

脉动系数S:反映整流输出电压中交流成分的大小,用来衡量整流电路输出平滑程度。

S= VOr / VO(AV)图2-2整流波形常用单相整流电路分类:1、半波整流(图2-3)图2-3半波整流(1)工作原理:u2 >0 时:二极管导通,忽略二极管正向压降,uo=u2u2<0时:二极管截止, u o=0注:分析时,把二极管当作理想元件,即正向导通电阻为零,反向电阻穷无穷大。

(2)输出电压平均值(Uo),输出电流平均值(Io )(图2-4)图2-4波形图(3)二极管上的平均电流及承受的最高反向电压(图2-5)图2-5承受最高电压二极管上的平均电流:I D= I O承受的最高反向电压:Umax=2U22.全波整流(图2-6)图2-6全波整流(1)工作原理变压器副边中心抽头,感应出两个相等的电压U2当U2正半周时:D1导通,D2截止。

5V,12V直流稳压电源的设计

5V,12V直流稳压电源的设计

1。

晶体管串联型直流稳压电源1.1电路组成(1)电路图1-1晶体管稳压电路(2)框图图1—2框图1。

2工作原理图1-3稳压过程(1)电路各部分作用通过变压器的降压作用的到一个交流的低电压,然后通过桥式整流电路将交流的信号转换为单向脉动电压,在通过滤波电路来的到稳定的直流,其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

(2)稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时,输出电压升高,此时由于电阻R7的分压作用,导致V B3升高,继而使得V C3减小,又因为V C3的等于V B2,使得V CE1增大,由于电路整体是一个串联型电路,所以使得Vo减小。

同理,当输出电压减小时,导致V B3减小,进而使得V C3增大,接着使得V CE1减小,继而使得V O增大。

从而达到了稳压效果。

1.3主要技术指标(1)输入电压:AC: ~220V(2)输出直流稳压:DC:3V、4。

5V、6V三档。

(3)输出直流电流:额定值150mA,最大值 300mA.(4)具有过载,短路保护,故障消除后自动恢复。

2. 直流稳压电源2。

1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务:交流电压转变为单向脉动的电压(图2—2)。

技术指标:衡量整流工作性能的参数输出电压平均值V O(AV):反映整流电路将交流电压转换为直流电压的能力。

脉动系数S:反映整流输出电压中交流成分的大小,用来衡量整流电路输出平滑程度.S= V Or / V O(AV)图2-2整流波形常用单相整流电路分类:1、半波整流(图2—3)图2-3半波整流(1)工作原理:u2 〉0 时:二极管导通,忽略二极管正向压降,u o=u2u2<0时:二极管截止, u o=0注:分析时,把二极管当作理想元件,即正向导通电阻为零,反向电阻穷无穷大.(2)输出电压平均值(Uo),输出电流平均值(Io )(图2—4)图2—4波形图(3)二极管上的平均电流及承受的最高反向电压(图2-5)图2—5承受最高电压二极管上的平均电流:I D= I O承受的最高反向电压:Umax=2U22.全波整流(图2-6)图2—6全波整流(1)工作原理变压器副边中心抽头,感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。

直流稳压电源设计电子技术课程设计报告毕业论文

直流稳压电源设计电子技术课程设计报告毕业论文

《电子技术》课程设计报告专业:电子信息工程班级:电信姓名:指导教师:二0一三年六月三日目录一、课题一——直流稳压电源设计 (3)(一)课程设计目的 (3)(二)设计任务与要求 (3)(三)课程设计报告内容 (3)二、课题二——计数器设计 (6)(一)课程设计的目的 (6)(二)设计任务与要求 (6)(三)课程设计报告内容 (6)三、课题三——方波、三角波发生器设计 (13)(一)设计目的 (13)(二)设计任务与要求 (13)(三)课程设计报告内容 (14)四、实践步骤 (15)五、实践标准 (15)六、元器件清单及所用仪器设备 (15)七、测试结果及调试与分析 (17)八、课程设计的心得体会 (19)九、参考书目 (19)一、课题一——直流稳压电源设计(一)课程设计目的1、了解直流稳压电路的组成和工作原理;2、学习直流稳压电路的设计方法以及主要技术指标的测试方法2、培养学生综合分析问题、发现问题和解决问题的能力。

(二)设计任务与要求设计任务:设计一个直流稳压电源要求: 1、输出电压5V、+12V、-12V三档;2、输出电流:最大电流>1A;3、纹波电压峰值Vop-p≤5mv,稳压系数Sr≤5%,电网电压波动正负10%。

(三)课程设计报告内容1.直流稳压电源电路图(如图1)图1直流稳压电路图2.直流稳压电源设计电路图本电路主要由集成片组成。

如上图T为变压器,为得到U2为双16V的交流电压所以选择n1:n2=55:8。

D1、D2、D3、D4组成桥式整流电路,而二极管承受的最大反向电压,由电路图可知,考虑电源电压波动±10%,在选用二极管时,至少有10%的余量,选择最大整流平均电流I F和最高反向工作电压U R分别为0.6A和32V。

C1为500u的电解电容,用于滤波经过集成芯片LM7812输出U1为12V的稳定直流电压。

C2、C3为4.7u 的电解电容,有保护和滤波的作用,再经一个芯片LM7805得到U2为5V的直流稳定电压。

线性直流稳压电源的设计与实现毕业论文

线性直流稳压电源的设计与实现毕业论文

聊城大学东昌学院本科生毕业论文(设计)题目:线性直流稳压电源的设计与实现专业代码: 080251作者:***学号: ***********单位:聊城大学东昌学院指导教师:雪2014年5月25日原创性声明本人重声明:所提交的学位论文是本人在导师指导下,独立进行研究取得的成果。

除文中已经注明引用的容外,论文中不含其他人已经发表或撰写过的研究成果,也不包含为获得聊城大学东昌学院或其他教育机构的学位证书而使用过的材料。

对本文的研究作出重要贡献的个人和集体,均已在文中以明确方式标明。

本人承担本声明的相应责任。

学位论文作者签名:日期指导教师签名:日期目录前言 (1)1.稳压电源主电路设计 (1)1.1电源主电路设计 (1)1.3整流电路 (2)1.4滤波电路 (2)1.5稳压电路 (3)1.6输出电流放大电路 (4)2.元器件参数设计 (5)2.1变压器设计 (5)2.1.1电源变压器的铁芯 (6)2.1.2电源变压器的简易设计 (6)2.1.4变压器的铁芯与绕组 (8)2.1.5额定电压U1和U2 (8)2.1.6额定电流I1和I2 (9)2.1.7额定频率 (9)2.2散热片设计 (10)2.2.1散热片底部厚度 (10)2.2.2鳍片形状 (11)2.2.3鳍片角度约三度 (11)2.2.4鳍片厚度 (11)2.2.5散热片表面处理 (11)3.电源性能检测 (12)3.1纹波特性检测 (12)3.2输出电阻检测 (14)3.3保护电路 (14)4.误差分析 (14)参考文献 (16)致谢 (17)附录一: (18)摘要电源是电子电器设备重要的部件,线性直流稳压电源可用于通信系统作通信电源。

现市场上主流电源有开关电源,可控硅电源,和晶体管线性电源几种。

线性电源虽然效率低,但由于特定场合对于电源纹波和精度的要求,仍需使用线性直流源供电。

如何提高电源效率和降低纹波也是本设计需要探讨的问题。

通信系统一般要求电源输出功率较大,在较低输出电压(如14V左右)的情况下,则相对输出电流要求较大。

可调直流稳压电源论文

可调直流稳压电源论文

可调直流稳压电源摘要:在电子电路中,通常都需要电压稳定的直流稳压电源供电,小功率的稳压电源是由电源变压器,整流电路,滤波电路和稳压电路等四部分组成。

本文应用变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源。

输出电压在1.5V-12V范围内连续可调,输出电流最大可达1A;输出纹波电压小于5mV,稳压系数小于3%,输出电阻小于0.1 。

由于本次设计能力有限,不能达到如此高的要求,所以只能简单的用于实验作为可调电源使用。

直流稳压电源具有高准确度、精确度和高稳定性的特性,在研究单位、实验室作为可调电源或是生产线上作为产品寿命试验的固定电源,它是最好的选择,再则它具有完善的保护线路,更能满足使用者简单、方便的使用需求。

Summary:In electronic circuits, usually required the dc voltage stability voltage power supply, small power manostat is by power transformer, rectifying circuit voltage circuit, filter circuits and four components. This paper applied transformer, rectifier diode, filter capacitance and integrated voltage source to design the dc voltage stabilizer. Output voltage in 12V range 1.5 V - continuously adjustable output current biggest can reach 1A; Output ripple voltage less than 5mV voltage coefficient is less than 3%, output resistance less than 0.1. Because of this design ability is limited, cannot achieve such a high demand, therefore can only simple used in experiment as adjustable power use. Dc voltage stabilizer with high accuracy, precision and high stability characteristics, research units, laboratory as adjustable power or line as a product of life test power source, it is fixed the best choice, moreover, it is the perfectprotection circuit, which can better satisfy users simple, convenient use requirement.关键词:电源变压器、整流二极管、滤波电容、集成稳压器1引言近几年随着科技的发展,直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千,直流稳压电源是电子技术领域不可缺少的设备,常见的直流稳压电源,大都采用串联式反馈式稳压原理,通过调整输出端取样电阻支路中的电位器来调整输出电压。

5V12V直流稳压电源的设计

5V12V直流稳压电源的设计

5V12V直流稳压电源的设计在5V和12V直流稳压电源的设计中,我们需要考虑多个因素,包括输入电压范围,输出电流需求,稳压精度要求以及保护功能等。

下面是一个基于线性稳压器的5V和12V直流稳压电源的设计方案。

1.设计参数:-输入电压范围:15V-20V-输出电压:5V和12V-输出电流:1A2.设计原理:该设计方案基于线性稳压器的原理,使用集成稳压器芯片来实现稳压功能。

线性稳压器将输入电压降低到所需的稳定输出电压。

该设计方案选用了LM7805和LM7812稳压芯片来实现5V和12V稳压功能。

3.电路图:电路图中包括以下组件:-变压器-整流桥-滤波电容-稳压芯片-输入和输出电容-电源指示灯4.设计步骤:-步骤1:选择适当的变压器来降低输入电压。

根据输出电流需求和线性稳压器的效率,选择合适的变压器。

-步骤2:将变压器输出的交流电经过整流桥整流为直流电,然后通过滤波电容来滤除纹波。

-步骤3:使用稳压芯片来实现稳定的输出电压。

选择LM7805和LM7812芯片,并根据芯片的数据手册连接芯片引脚。

-步骤4:在输入和输出端加入合适的电容来稳定电源电平。

-步骤5:加入电源指示灯来显示电源工作状态。

5.稳压精度要求:LM7805和LM7812芯片具有固定的输出电压,分别为5V和12V。

根据芯片的数据手册,稳压精度可以达到2%左右。

6.保护功能:为了保护电源和连接设备,我们可以在输入端加入过压保护电路、过流保护电路和过温保护电路等功能。

这些保护功能可以使用过压保护芯片、电流限制电路和温度传感器等元器件实现。

7.总结:通过基于线性稳压器的设计方案,我们可以实现一个稳定的5V和12V直流电源。

在设计过程中,我们需要选择合适的变压器、稳压器芯片以及添加适当的保护功能。

该设计方案可以满足输出电流为1A的需求,并具备较高的稳压精度和保护功能。

大学本科电子专业直流稳压电源设计分析毕业论文

大学本科电子专业直流稳压电源设计分析毕业论文

电子信息工程系毕业设计说明书题目直流稳压电源的设计姓名学号专业应用电子技术指导教师20 年月日摘要直流稳压电源一般由电源变压器,整流滤波电路及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后,稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路,通过变压,整流,滤波,稳压过程将220V交流电,变为稳定的直流电,并实现电压可在6-13V可调。

关键字:直流、稳压、变压AbstractThe direct current is steady to press the power supply general from power transformer, commutate the an electric circuit and steady ,press the electric circuit constitute.Transformer the low-pressure alternate current that electric voltage need when changing into in exchanges in electricity in mutating the machine change into the direct current to the alternate current.Through the an empress, it is steady to press the machine change into the stable direct current electric voltage exportation to the unsteady direct current electric voltage again. The main adoption in this design is steady to press the slice constitutes to gather steady to press the electric circuit, passing to change to press, commutating, the wave steady ran over the distance an alternate current, change into the stable direct current, and realizes the electric voltage can be adjustable in the 6-13 Vs.Key Words: LM317、steady press、change to press目录引言 (3)第一章总体方案的设计 (4)1.1.方案一 (4)1.1.方案二 (5)1.3.方案的选择 (6)第二章单元模块的设计 (6)2.1.主要电源部分的设计 (6)2.2.辅助电源部分的设计 (7)2.3.保护电路部分的设计 (9)2.4.继电器驱动部分的设计 (10)2.5.输出电压比较部分的设计 (11)2.6.编码和译码部分的设计 (12)第三章电路参数的计算 (12)3.1.辅助电源参数计算 (12)3.2.主要电源参数计算 (13)3.3.元器件的选择 (13)第四章系统的连接及其功能 (13)4.1.特殊器件的介绍 (13)4.1.1.LM317器件介绍 (13)4.1.2.ULN2803器件介绍 (14)4.1.3.CD4208编码器 (15)4.1.4.74LS48优先编码器 (16)4.2.各单元模块的连接 (18)4.3.系统功能 (18)4.4.元器件清单及其系统原理图 (20)4.5.实物展示 (21)第五章结束语 (21)第六章致谢 (22)参考文献 (22)引言随着全球信息化的飞速发展,可以说,有电器的地方就有电源。

稳压电源设计毕业论文

稳压电源设计毕业论文

稳压电源设计毕业论文尽管现在市场上有各种各样的稳压电源,但在某些特殊的场合下,需要自己设计一款稳压电源。

本文以设计一款基于LM7812 稳压管的稳压电源为例,来说明稳压电源设计的步骤。

一、稳压电源的设计原理稳压电源的设计基于稳压器的工作原理。

稳压器和变压器是核心元器件,其工作原理如下:当输入电压变化时,稳压器将自动调整输出电压,以保持输出电压的稳定。

稳压器的主要控制元件为三端稳压器芯片,其中LM7812 是一种常用的稳压器芯片,可将输入电压转换为固定的输出电压。

二、稳压电源的设计步骤1. 确定工作电压值首先需要确定电源的输出电压,这取决于电路中其他部件的工作电压要求。

例如,若某个元器件的工作电压为12V,则需要设计一个输出电压为 12V 的稳压电源。

2. 确定工作电流值其次需要确定电路中的负载电流,以确定选用的稳压器的最小额定电流。

额定电流越大,当前输出电流稳定的范围就越大。

例如,若负载电流为0.5A,则需要选用最小额定电流为0.5A 的稳压器芯片。

3. 选取稳压器芯片选择合适的稳压器芯片是一项很关键的工作。

可以通过查找厂商手册,了解稳压器的规格参数、特性和应用范围。

选型过程中可以考虑所需输出电压、最大输出电流、最大输入电压等因素。

在本文设计中,我们选择了 LM7812 稳压器芯片。

4. 加入电容和二极管在稳压器的输入端和输出端加入安全电容是一项必要的步骤。

这些电容可以降低电源端产生的干扰噪声,并增加输入稳定性。

为了保护稳压器,还可以在输入和输出端上各加入一个二极管。

5. 组装电路最后,将稳压器芯片和电容、二极管等元器件进行电路组装,并进行测试。

测试过程可以将稳压器电源连接到电路中所需的设备,同时使用万用表或示波器来测试电压和电流的稳定性,以确保稳压电源的正常工作。

三、稳压电源的应用稳压电源主要应用于需要稳定电压的场合,例如电子设备、照明系统、通信设备等,并且主要安装在开放/封闭的系统中。

使用稳压电源可以保证在不同负载条件下,系统中的不同电路元件始终运行在安全电压范围内,从而确保整个系统的稳定性和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三端集成稳压器LM317及其调压原理。图4中IC采用了LM317系列三 端集成稳压器,其输出电压调节范围可达1.25~37 V,输出电流可达 1.5 A,内部带有过载保护电路,具有稳压精度高、工作可靠等特点。 其输出电压的调节原理如图5所示。由于LM317的2,3脚之间的电压U32 为一稳定的基准电压(1.25 V),故有:
2.6电路原理分析
直流稳压电源一般由电源变压器T、整流、滤波电路及稳压电路所组 成,基本框图如图2.2所示。各部分的作用:
图2.2 基本框图
(1) 电源变压器T的作用是将电网220V的交流电压变换成整 流滤波电路所需要的交流电压U2。变压器副边与原边的 功率比为P2/ P1=η,式中η是变压器的效率。
合运用。
2.3设计任务
设计一波形直流稳压电源,满足:
(1)当输入电压在220V±10%时,输出直流电压为1.26V-17.51V,
12V,9V,±5V;
(2)输出纹波电压小于5mV,稳压系数小于5%。
(3)在可调电压端接入一个数字电压表,直接测出调出电压的数
值。
2.4设计要求
直流稳压电源的基本要求: (1)合理的选择电源变压器; (2)合理选择集成稳压器; (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘 制电路图; (4)撰写设计使用说明书。
2.2设计目的
1、 学习小功率直流稳压电源的设计与调试方法。
2、 掌握小功率直流稳压电源有关参数的测试方法。
3、通过集成直流稳压电源的设计、安装和调试,要求学会:
(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直

稳压电源;
(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
以及对知识的综
容C提供放电回路,RC放电时间常数应满足
RC >(3~5)Tˊ/2
(3-3-1)
式中Tˊ为50HZ交流电压的周期,及20ms。
3.4稳压电路
稳压电路的作用是当电网电压波动,负载和温度变化时,维持输
出直流电压稳定。
电路采用三端集成稳压器电路方案,电路原理图如图4所示。其中IC 为三端集成稳压器。晶体管T,阻R3,和电容器C组成软启动电路。电阻 R4和二极管D组成电压补偿电路。电容C2为输出滤波电容。
第1章 绪论
电子技术是电类专业的一门重要的技术基础课,课程地显著特 点之一是它的实践性。要想很好的掌握电子技术,除了掌握基本器 件的原理,电子电路的基本组成及分析方法外,还要掌握电子器件 及基本电路的应用技术,课程设计就是电子技术教学中的重要环 节。本课程设计就是针对模拟电子技术这门课程的要求所做的,同 时也将学到的理论与实践紧密结合。
由于输入电压U1发生波动、负载和温度发生变化时,滤波电路
输出的直流电压UI会随着变化。因此,为了维持输出电压UI稳定不 变,还需加一级稳压电路。稳压电路的作用是当外界因素(电网电 压、负载、环境温度)发生变化时,能使输出直流电压不受影响, 而维持稳定的输出。稳压电路一般采用集成稳压器和一些外围元件 所组成。采用集成稳压器设计的稳压电源具有性能稳定、结构简单 等优点。
所以流经每个二极管的平均电流为:
(3-2-1)
每只整流二极管承受的最大反向电压为:
(3-2-2)
一般电网电压波动范围为±10%。实际上选用的二极管的最大整流电
流和最高反向电压应留有大于10%的余量。
桥式整流电路的优点是输出电压高,纹波电压小,管子所承受的最
大反向电压较低,同时因电源变压器在正,负半周内都有电流供给负
1 选择三端集成稳压器,确定电路形式 集成稳压器选用LM7812(12V)、LM7809(9v)、LM7805(5v)、 LM7905(-5V)、LM317(可变电压),其输出电压范围为: Uo=1.26V~17.51V,12v,9v,5v,-5v。所确定的稳压电源电路如图
2.4所示。
图2.4
⑵选择电源变压器 电源变压器有很多种:有降压的、有升压的,在这次的设计中
载,电源变压器得到了充分的利用,效率较高。
3.3滤波电路
滤波电路用于滤去整流输出电压中的纹波,一般由电抗元件组成。
滤波电路的形式很多,为了掌握它的分析规律,把它分为电容输入式和
电感输入式。前一种滤波电路多用于小功率电源中,而后一种滤波电路
多用于较大功率电源中。所以本设计中采用电容输入式滤波电路。
在表达式(3-2-2)中电阻R为整流滤波电路的负载电阻,它为电
本次课程设计的课题是半导体直流稳压电源的设计和调试,本 课程设计将就直流稳压电源电路的工作原理、参数计算、元件选 取、电路调试等做详细的介绍和说明。
第2章 系统设计方案论证及分析
2.1概 述
220V经电源变压器降为约+24V的交流电,先经过整流桥和电容C1 和C2进行滤波后,经过稳压芯片LM317得到在1.26v-17.51v可调的一个 相对稳定的直流电压,然后把整流后的电压接到7812稳压芯片,7809稳 压芯片,7805稳压芯片、7905稳压芯片上,分别得到+12v,+9v, +5v、-5v的电压。
我们用的是降压变压器,它的作用是将来自电网的220V交流电压u1 变 为整流电路所需要的交流电压u2。,其中:是变压器副边的功率, 是变压器原边的功率。一般小型变压器的效率如表1所示:
表1 小型变压器的效率
副边功率
效率
0.6
0.7
0.8
0.85
因此,当算出了副边功率后,就可以根据上表算出原边功率。 输入电压Vi的范围为Vomax+(Vi-Vo)min≤Vi≤Vomin+(Vi-Vo)max, Vomax为最大输出电压,Vomin为最小输出电压,(Vi-Vo)min为稳压 器最小输入、输出差,(Vi-Vo)max为稳压管最大输入、输出差,故 Vi≥12+3=15V, 考虑电网电压10%的波动,最终取Vi =16.7V,由 V2=Vi/1.1=15.18V,但在实际过程中,由于没有这种生产标准,所以
选购了输出为24V的。 (3)用整流桥和滤波电容
整流桥:实测V2=33V 整流输出电压平值
Vi=(1.1-1.2)V2 =36.3V 二极管平均电流
=0.327A 二极管最大反向压
=23.3V 故整流桥选用1N4001(1A,50V) 保护二极管选IN4148(1A,50V) 滤波电容: RLC≥(3-5)T/2,则C1=5T/2RL, 式中T为交流电源周期,T=20ms, RL 为C1右边的等效电阻,应取最小值,由于Imax=500mA,因此 RL =U1/Imax=33,所以C1=C2=1515μf,可见C1的容量较大,应选电解 电容,受规格限制,电容的耐压要≥25V,故滤波电容C取容量为 2200uF,耐压为25V的电解电容。
2.5设计方案的选择与论证
小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路 四个部分组成,如图2.1所示。
负载 稳压电路 滤波电路
整流电路 变压器
(a)
U1
U2
Ui
UI1
UI2
(b)
图2.1(a)、(b)稳压电源的组成框图及整流与稳压过程
方案一:简单的并联型稳压电源 并联型稳压电源的调整元件与负载并联,因而具有极低的输出
根据稳压器的输入电压,确定电源变压器副边电压U2的有效值 u2;根据稳压电源的最大输出电流I0max,确定流过电源变压器副边 的电流I2和电源变压器副边的功率P2;根据P2,从表1查出变压器的 效率η,从而确定电源变压器原边的功率P1。然后根据所确定的参 数,选择电源变压器。
确定整流桥的正向平均电流ID、整流桥的最大反向电压和滤波 电容的电容值和耐压值。根据所确定的参数,选择整流桥和滤波电 容。 设计参数如下:
第三章 单元电路的设计
在电子电路中,通常都需要电压稳定的直流电源供电。本次课 程设计的稳压源是小功率稳压源,它由电源变压器,整流,滤波和 稳压电路等四部分组成。各部分的介绍如下:
3.1电源变压器
电源变压器的作用是将交流电网220V的交流电压变换为所需的交流 电压。变压器的副边与原边的功率比定义为变压器的效率。
(5)稳压电源 在输入电压为220V,50Hz. 电压变化范围为-10%~ +10%条件下: a. 输出直流电压为1.26V~17.51V,+12V,+9V,+5V,-5V; b. 最大输出电流为:Iomax=500mA; c. 纹波电压(峰-峰值) ≤5mV(最低输入电压下,满载); d. 具有过流保护及短路保护功能; e. 画出总体设计框图,以说明直流稳压电源有哪些相对独立的功能 模块组成,标出各个模块之间的联系、变化,并以文字对原理作辅 助说明。设计各个功能模块的电路图,加上原理说明。选择合适的 元器件,接线验证、调试各个功能模块的电路,在接线验证时设 计、选择合适的输入信号和输出方式,在充分电路正确性同时,输 入信号和输出方式要便于电路的测试和故障排除。在验证各个功能 模块基础上,对整个电路 的元器件和布线,进行合理布局,进行直流稳压电源整个电路的调 试。
电阻,动态特性好,电路简单,并具有自动保护功能;负载短路时 调整管截止,可靠性高,但效率低,尤其是在小电流时调整管需承 受很大的电流,损耗过大,因此在本实验中不适合此方案。 方案二:由固定式三端稳压器(LM317,7812,7809,7805)组成
由固定式三端稳压器(LM317,7812,7809,7805)输出脚V0、输 入脚Vi和接地脚GND组成,LM317是可调电压稳压芯片,7805, 7809,7812,7905则属于CW78**,CW79**系列的稳压器,输入端接 电容可以进一步滤波,输出端接电容可以改善负载的瞬间影响,此 电路比较稳定。根据实验设计要求,本实验采用方案二。
3.2整流电路
整流电路的任务是将交流电变为直流电,完成这一任务主要靠二
极管的单向导电作用,因此二极管是构成整流电路的关键元件。在
