国外经典索膜结构建筑
大跨空间结构—索膜结构详解
大跨空间结构—索膜结构详解索膜结构作为新的建筑形式于本世纪五十年代在国际上开始出现，至今已有六十多年的历史，特别是到了七十年代以后，膜结构的应用得到了迅速发展。
膜结构的出现为建筑师们提供了超出传统建筑模式以外的新选择。
膜结构一改传统建筑材料而使用膜材，其重量只是传统建筑的三十分之一。
而且膜结构可以从根本上克服传统结构在大跨度，无支撑，建筑上实现时所遇到的困难，可创造巨大的无遮挡的可视空间。
索膜结构是目前发展很快的一种新型空间结构，是一种效率极高的张力集成体系，可以充分发挥钢索的强度与张拉整体结构的空间作用。
张拉膜结构是索膜结构中最常见的一种形式，是索膜建筑的代表和精华，它通过钢索与膜材共同受力形式稳定曲面来覆盖建筑空间，具有高度的形体可塑性和结构灵活性，即通过对膜材内部施加一定的预张力，使其具备了抵抗外荷载能力，从而充当结构材料的一种结构体系。
这种形式能够充分利用膜材的受力性能，形成轻巧、美观、具有现代感的空间大跨曲面结构，并且施工简单、快捷、成本低，在国内外已经被广泛应用于商业建筑、体育建筑、工业建筑、户外设施、文化娱乐建筑等各种领域。
一、索膜结构的组成及材料特性1. 索膜结构的组成一个完整的索膜结构一般由三部分组成1)形成曲面结构的张拉膜材；2)用于加强膜面的脊索和谷索,以及将膜内力传向支承结构的边索；3)求索膜体系的支架结构。
张拉膜材即作为结构材料,要能够抵抗一定的荷载而不致引起过大变形。
同时为完成作为覆盖材料所规定的建筑功能，例如美观、遮光、防火、耐久等等，还需满足各种性能要求。
所以，选用合适的膜材对于索膜结构的设计建造非常重要。
加强索除其对于膜面受力方面的加强作用外，更重要的是起到了改变建筑造型的作用。
尤其是谷索和脊索的灵活设置会给整个建筑带来奇妙的视觉效果。
支架结构最常采用的是钢结构，也可采用混凝土结构，甚至在某些情况下可以采用木结构或其他结构。
支架结构除满足将索膜体系的内力传递到基础这一结构要求以外，其形式可以采取变化多样的形式，以实现不同的建筑造型效果。
仿生建筑的10个例子
仿生建筑的10个例子
1. 西班牙塔拉宋大厦- 模仿树木的形态设计，能够自然通风、节约能源。
2. 迪拜索菲特尔酒店- 模仿绸鸟的外形，建筑顶部的"羽毛"会根据太阳光的角度旋转，实现节能。
3. 日本丰田汽车主题公园MEGAWEB - 建筑形似一个海豚，能够自然通风，内部还有太阳能板。
4. 德国的耶拿大学生物楼- 设计师模仿蕨类植物的形态，让建筑具有良好的自然通风和采光。
5. 美国圣迭戈市的金斯海峰之家- 模仿鸟巢的形态建造，能够有效地降低能源消耗。
6. 英国伦敦的皇家艺术学院新楼- 建筑设计灵感来自于贝壳的形态，让建筑结构更加坚固，并有效地隔热。
7. 澳大利亚的曼陀罗酒店- 建筑外观类似于花瓣，实现自然通风、采光、并大大提升场所的美观性。
8. 法国尼斯的MAMAC艺术博物馆- 建筑外观模仿了蚯蚓，能够有效地进行
太阳能的收集。
9. 中国陕西的弘善寺大雁塔- 建筑结构借鉴了大雁的飞行形态，具有优秀的透气性和采光性。
10. 意大利米兰的博物馆- 建筑外观采用了大树的形态，可以收集雨水并利用太阳能供电。
5.9索膜结构
二、索－膜结构
景观雕塑
图2
（一）索－膜结构的概念
索－膜结构是以膜材为主体并与钢结构及钢
索共同组成的全新结构体系。
并于二十世纪后期成为国际上大跨度空间建
筑及景观建筑的主要形式之一，具有强烈的
时代感和代表性。
（二）发展概况
设计理念的起源
1917年有一位名为兰彻斯特（Federick W. Lanchester)的美国人建议利用新发明的电力 鼓风机将膜布吹胀,作野战医院。这只是一种构 思，而没有真正正成为使用的产品。 美国军方做了一个直径15m圆形充气的雷达 罩（Radome)，可以保护雷达不受气候侵袭, 又可让电波无阻的通过，从而使相隔了19年的 专利付诸实用。
伦敦千嬉穹顶（Millennium Dome)是英国政府为迎接21 世纪而兴建的标志性建筑，位于伦敦东部泰晤士河畔的 格林威治半岛上。该建筑是大型综合性展览建筑。穹顶 直径320m，有12根穿出屋面高达100m的桅杆，屋盖采 用圆球形的张力膜结构，膜面支承在72根辐射状的钢索 上。
青岛市颐中体育中 心索膜建筑设计
索膜建筑将是２１世纪 空间结构发展的主流
索膜建筑设计方案实质上同时是索膜结 构体系方案，因此要求从事索膜建筑设计 的建筑师了解索膜结构技术并能熟练地将 其运用到建筑设计中。 目前索膜建筑在世界上得到了广泛应用。 它采用先进的预张力结构技术与轻质膜材 料，其形式具有极高的艺术感染力，是建 筑艺术与结构形式的完美结合。
，再加上膜结构特有的柔顺的曲面、广阔的空间、半透明
的室内环境，使得膜结构具有广阔的发展前景，将是２１
世纪空间结构发展的主流。
（三）膜节构主要类型
气承式 索—膜结构 在薄膜覆盖 的空间内充 气，利用内 外气差来承 受荷载，并 与钢索共同 形成结构。

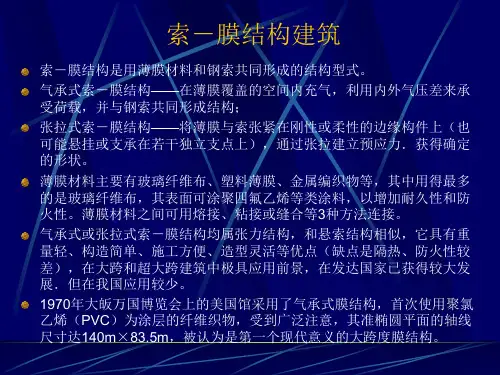

土木工程课件： 索-膜结构建筑
1970年大皈万国博览会上的美国馆采用了气承式膜结构，首次使用聚氯 乙烯（PVC）为涂层的纤维织物，受到广泛注意，其准椭圆平面的轴线 尺寸达140m×83.5m，被认为是第一个现代意义的大跨度膜结构。
日本东京后乐园棒球场是日本最大的室内体育场，56000个座位，地下2层， 地上6层，屋盖是钢索与气承漠组成的索－膜结构。屋盖直径201m，用双 层聚四氟乙烯玻璃纤维布制成，外膜厚0.8mm．内膜厚0.35mm．薄膜是用 28根直径为80mm、间距为8.5m双向正交配置的钢索支撑。屋顶总重406t， 面积28000m2，平均每平方米重12.5kg．是日本最轻的屋顶。
德国柏林索尼中心索－膜结构来自筑索－膜结构是用薄膜材料和钢索共同形成的结构型式。
气承式索－膜结构——在薄膜覆盖的空间内充气，利用内外气压差来承 受荷载，并与钢索共同形成结构；
张拉式索－膜结构——将薄膜与索张紧在刚性或柔性的边缘构件上（也 可能悬挂或支承在若干独立支点上），通过张拉建立预应力．获得确定 的形状。
薄膜材料主要有玻璃纤维布、塑料薄膜、金属编织物等，其中用得最多 的是玻璃纤维布，其表面可涂聚四氟乙烯等类涂料，以增加耐久性和防 火性。薄膜材料之间可用熔接、粘接或缝合等3种方法连接。
充气结构亦称充气薄膜结构，是在玻璃丝增强塑料薄膜或尼
龙布罩内部充气形成一定的形状。日本东京后乐园的空气薄 膜结构棒球场，跨度201m，高度56.19m，
英国伦敦的千年穹顶
美国亚特兰大奥运会馆，圆顶为世界最大的的索支织物（fabric） 屋面， 70500个座位，天井高86m，覆盖面积34800m2。体育场呈 240m×192m长圆形。1996年建成。

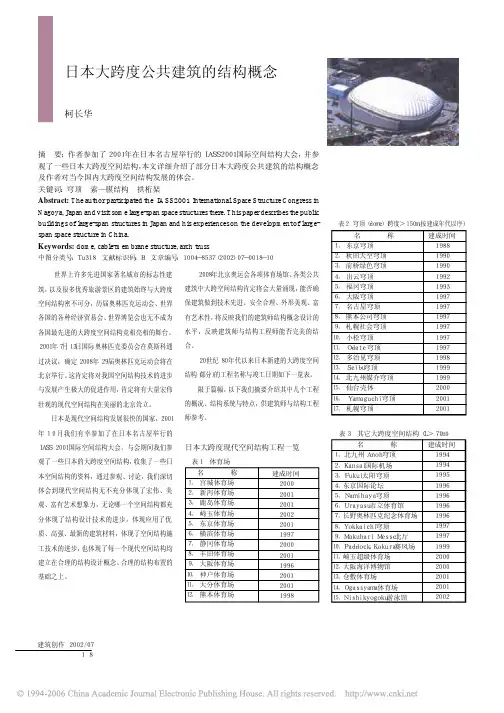

日本大跨度公共建筑的结构概念
８
５
ｍ １２
２ｍ
２
５８３８
膜片
３
５８３８
４
东京穹顶（Ｔｏｋｙｏ Ｄｏｍｅ） １９８８．４
点：
建筑与结构：Ｎ ｉ ｋ ｋ ｅ ｎ Ｓ ｅ ｋ ｋ ｅ ｉ 公司和 在正常使用时，室内增压 ３ ０ ｍ ｍ Ａ ｑ （ 相 当
Ｔａｋｅｎａｋａ 集团
０．３ｋＮ／ｍ２ 的力） 使索与膜均处于受拉和稳定状
前桥绿色穹顶（Ｇｒｅｅｎ Ｄｏｍｅ Ｍａｅｂａｓｈｉ）１９９０．６ 建筑与结构：Ｍ Ｈ Ｓ 规划。建筑、结构 ＳＨＩＭＩＺＵ 集团 施工：Ｍａｓａｏ Ｓａｉｔｏｈ ⒈工程概况： 前桥绿色穹顶为多功能的体育馆，该馆可供
具有较高刚度，另一个方向为单层拱与空腹拱架 举行室内自行车、网球、音乐会、各种展览、庆
日本大跨度现代空间结构工程一览
表１ 体育场
名 称 ⒈ 宫城体育场 ⒉ 新泻体育场 ⒊ 鹿岛体育场 ⒋ 崎玉体育场 ⒌ 东京体育场 ⒍ 横滨体育场 ⒎ 静冈体育场 ⒏ 丰田体育场 ⒐ 大阪体育场 ⒑ 神户体育场 ⒒ 大分体育场 ⒓ 熊本体育场
建成时间 ２０００ ２００１ ２００１ ２００２ ２００１ １９９７ ２０００ ２００１ １９９６ ２００１ ２００１ １９９８
世界上许多先进国家著名城市的标志性建 筑，以及很多优秀旅游景区的建筑始终与大跨度 空间结构密不可分，历届奥林匹克运动会、世界 各国的各种经济贸易会、世界博览会也无不成为 各国最先进的大跨度空间结构竞相亮相的舞台。 ２００１年７月１３日国际奥林匹克委员会在莫斯科通 过决议，确定 ２００８ 年 ２９ 届奥林匹克运动会将在 北京举行。这肯定将对我国空间结构技术的进步 与发展产生极大的促进作用，肯定将有大量宏伟 壮观的现代空间结构在美丽的北京耸立。 日本是现代空间结构发展很快的国家，２００１ 年 １ ０ 月我们有幸参加了在日本名古屋举行的 ＩＡＳＳ ２００１ 国际空间结构大会。与会期间我们参 观了一些日本的大跨度空间结构，收集了一些日 本空间结构的资料，通过参观、讨论，我们深切 体会到现代空间结构无不充分体现了宏伟、美 观、富有艺术想象力，无论哪一个空间结构都充 分体现了结构设计技术的进步，体现应用了优 质、高强、最新的建筑材料，体现了空间结构施 工技术的进步，也体现了每一个现代空间结构均 建立在合理的结构设计概念、合理的结构布置的 基础之上。
膜结构建筑 精彩案例赏析
郁闷的本命年，去年10月份就开始计划的旅行一直搁浅，这次不管怎么样都要出去玩玩了，就来到了柏林。
坐在租来的车上，Navigation叫我们左转我们就左转，叫我们右转我们就右转，省去了很多的奔波赶车之苦。
于是这次旅行有三大板块组成：停车，拍照，吃饭第一个来到的是意味深长的查理检查站（Haus am Checkpoint Charlie）：柏林墙时期东柏林最著名的过境站，也是1961年美苏坦克相距200米对峙的地方。
现在的柏林墙博物馆就设在这里。
该检查站在当时是最大的边境出入口，也是对人员不设限的唯一检查站，而另外几处检查站一般只允许外交官进出。
该检查站及附近也是当时东柏林人逃往西柏林所乐意选择的点之一，因此出现过不少悲剧性的事件。
大连金石滩影视艺术中心为骨架式双层膜结构，主体膜结构为半个椭球钢网壳上面直接覆盖膜材料，椭球网壳平面长轴60米、短轴45米、高16米；为提高其保温隔热性能，本工程采用了双层膜，膜层间距475mm。
该项目荣获中国空间结构优秀工程三等奖。
天津保税区区标时至今日，完成于1998年5月14日的天津保税区区标膜结构工程，已经成为中国膜结构业界的里程碑，它标志着中国膜结构划时代的开始，其中索膜结构是此工程的重点内容，44个独立的膜结构单元体和钢结构采用牵拉方式连接，面材为法国法拉利公司生产的型号为1002T。
展览中心城风筝放飞场弗里德里希大帝纪念碑（Reiterdenkmal Friedrichs des Großen）位于菩提树下大街（Unter den Linden）：是首都最有名的一条街。
在人行道旁和大街中央隔离地带，高大的菩提树和栗树婀娜多姿，婆娑成阴，大街因此得名。
这里几百年来一直是普鲁士帝国的象征。
柏林大教堂（Berliner Dom ）：原霍亨索伦（Hohenzollern）王室的宫廷大教堂和陵墓，做为福音新教教堂同罗马天主教教堂彼得大教堂相呼应。
由于战争原因旧教堂受到严重损坏，因此在1894-1905年间即威廉皇帝二世时期，由拉施多夫（Julius Carl Raschdorff）再次设计建造，新的柏林大教堂是在旧的大教堂拆除之后，按照威廉二世的愿望，建起了一座装饰华丽、带有意大利文艺复兴时期风格的圆顶，使整个建筑显得格外雄伟壮观。
模块化建筑案例
模块化建筑案例模块化建筑是传统建筑的一种新型构造方式，通过标准化设计、工厂化生产、现场拼装等环节，实现建筑物快速、精准、环保的构建方式。
与传统建筑一样，模块化建筑也有各种功能和风格的建筑，下面为大家介绍一些优秀的模块化建筑案例。
1. 日本“MUJI HUT”公寓这座公寓是由日本著名品牌无印良品开发的一种住宅设计概念，它将原木质的环保材料、简洁的设计风格和稳固的钢材结合在一起，打造出了一种极具设计感的户型。
公寓采用了最新的3D打印技术，使其成为一个具有高科技含量的创新型建筑。
2. 瑞典“Bloco”酒店这家酒店位于北欧瑞典的瑞典阿尔布特斯谷处，立面采用黑色的木板与灰色的石材相得益彰，从而营造出一种独特的自然美感。
重点是，该酒店拥有12个模块化房间，每个房间面积为15平方米，可入住两人，模块化房间可以根据客人需求进行拼接，灵活性非常高。
3. 加拿大“Grid House”别墅这栋别墅位于加拿大多伦多的一座小山丘上，由极具设计感的立方体和长方体模块组成，外观上十分震撼。
别墅的内部设计非常出色，包括起居室、餐厅、厨房等，而且还有两个卧室及浴室。
别墅所在的小山丘俯瞰着湖泊和郁郁葱葱的树林，环境相当优美。
4. 荷兰基于船舶的“Tijdelijk Museum”博物馆Tijdelijk Museum作为荷兰一件具有带有历史意义的代表作品，以7200个旧货柜箱为基础，建立了一个临时博物馆，展示了荷兰各个城市的历史和文化。
建筑的内部利用盒子进行隔栅，整个博物馆的氛围洋溢着强烈的设计感。
5. 澳大利亚“Elliott Ripper House”住宅澳大利亚的Elliott Ripper House别墅采用海运的20英尺标准集装箱为单元搭建，一共四层高，拥有四个卧室、两个浴室和一个宽敞的生活空间，整个住宅被深红色的外观包围，极具视觉震撼力。
总之，随着科技的不断发展，未来的建筑将会逐渐向着简洁、节能、环保、快速、灵活的方向发展，而这些优秀的模块化建筑案例中也是这些元素的典型体现。
国内外大跨度建筑案例
国内外大跨度建筑案例一、引言在建筑设计中，大跨度结构是一种常见的形式，其设计和施工需要考虑到多种因素，例如材料的强度和稳定性、结构的稳定性、地震和风力等自然因素以及人工造成的负载。
本文将介绍国内外几个著名的大跨度建筑案例，以探讨其设计思路和技术特点。
二、国内大跨度建筑案例1. 鸟巢鸟巢位于北京市奥林匹克公园内，是2008年北京奥运会主体育场馆之一。
它由中国建筑师李兆基设计，总面积为258,000平方米，可容纳91,000名观众。
鸟巢采用了双层网壳结构，由24根钢柱和1,100根钢管组成。
整个结构呈现出一个自由流动的形态，具有很高的美学价值。
2. 上海中心大厦上海中心大厦是位于上海浦东新区陆家嘴金融贸易区内的一座摩天大楼，高度632米。
它采用了双曲面外壳结构和裙房支撑系统，是世界上首座采用这种结构的超高层建筑。
该建筑设计师为Gensler公司的William Pedersen，建筑师Jun Xia和T.J. Gottesdiener。
3. 深圳大运中心深圳大运中心是位于深圳市龙岗区的一座综合性体育馆，总面积为140,000平方米。
它采用了双曲面外壳结构和钢桁架支撑系统，具有很高的抗震性和稳定性。
该建筑设计师为Arup公司。
三、国外大跨度建筑案例1. 伦敦奥林匹克体育场伦敦奥林匹克体育场位于英国伦敦奥林匹克公园内，是2012年夏季奥林匹克运动会主要场馆之一。
它采用了可拆卸式钢结构梁和钢索支撑系统，可以容纳80,000名观众。
该建筑设计师为Populous公司。
2. 西班牙塞维利亚机场西班牙塞维利亚机场是一座现代化的机场，采用了双曲面玻璃幕墙和钢结构悬吊屋顶。
该建筑设计师为Rogers Stirk Harbour + Partners 公司。
3. 美国华盛顿国家大教堂美国华盛顿国家大教堂是一座哥特式建筑，采用了石材拱顶和钢制结构支撑系统。
它是美国最大的教堂之一，也是美国历史上最重要的宗教建筑之一。
该建筑设计师为Frederick Law Olmsted Jr.公司。
索膜结构介绍
骨架式膜结构
张拉式膜结构
充气式膜结构
概念：利用充气方式使膜面内外产生 压力差，从而保持稳定的膜面形态的 膜结构。
结构体系
• 膜结构按支承条件分类为：柔性支承结构 体系、刚性支承结构体系、混合支承结构 体系，结构示意图见下图：
索膜结构材料特性
• 膜材是一种强度高、柔韧性好的薄膜材料，有纤 维编制成织物基层。在基层两面外涂树脂涂抹层 加工而成。基层是受力构件，起到承受和传递荷 载的作用。树脂涂层起到密实、保护基层和防火 防潮、透光、隔热的作用。 • 膜材类型： PTFE膜材、PVC膜材、 ETFE（乙烯-四氟乙烯共聚物）
膜结构的施工安装过程
1、在基础工程或主体结构施工完成后，进行膜支承结构的安装， 并完成局部补油漆、 进行防火处理等； 2、测量支承结构及连接节点的几何并与设计值比较，对找形结果 进行必要的修正；按修正后的形状进行裁剪设计，加工制作膜面； 如膜面先于支承结构完工已开始制作，应通过 其他方案如更换连 接件等规格等来纠正偏差； 3、将加工好的膜成品按施工组织设计的要求折叠、包装，并做好 标示；运输至安装现 场； 4、清理现场，在地面铺垫保护材料；向工人讲解工序及分工；展 开膜面，进行如在膜 面打孔、穿钢索、安装膜角节点板或膜夹板 等准备工作；在支承结构上绑扎绳网以临时支承 展开的膜面； 5、准备工作就绪后，吊装机械就位，吊装并对角点作临时固定； 6、逐步均衡张拉，给膜面施加预张力； 7、对边角及有褶皱的区域进行局部张拉调节，并最终固定膜面及 节点；完成雨水系 统安装及防水覆盖等； 8、清洗内外膜表面。
索膜结构的施工要点
1.膜结构支架制作安装 膜结构支架制作质量与钢结构类 似，最大的要求就是所有钢构件表面 必须打磨光滑，不得有尖角毛刺，以 防划伤膜面。 安装时应该注意尺寸的误差尽可 能小，防止膜面安装后起皱，并保证 设计所需的张力。
国内外大跨度屋盖建筑设计分析师
国内外大跨度屋盖建筑设计分析师国内外大跨度屋盖建筑设计分析师雷里体育馆1953年建成的美国雷里体育馆是由美国结构工程师塞弗德和建筑师诺威基所设计的一个鞍型正交索网结构。
其平面近似圆形，尺寸为91.5米×91.5米，索网支承在一对与地面成20°倾角的抛物线拱上，两抛物线拱脚由设置预应力混凝土拉杆的倒置V形架支承。
斜拱的周边以间距2.4米的钢柱支承，立柱兼作门窗的竖框，形成了以竖向分割为主、节奏感很强的建筑造型。
该结构受力明确，充分发挥了索拱的材料强度，索的拉力转化为拱承受的压力传递给基础，又因拱脚设置预应力拉杆大大减小了推力，使得基础较小，施工方便。
整个建筑屋盖自重不到30千克/平方米，建筑造价除基础外仅为141.5美元/平方米。
雷里体育馆被认为是世界上第一座优秀的现代大跨度索网屋盖结构，这一别具特色的新型结构对传统建筑结构的设计理念产生了深远的影响，随后，悬索结构如雨后春笋般地出现在欧洲、美洲、前苏联、日本和中国等国家。
蒙特利尔世博会德国馆1967年加拿大蒙特利尔世博会的德国馆是由德国建筑师佛赖·奥所设计的索膜结构。
其所呈现的不规则平面沿着湖边蜿蜒变化的建筑外观，在结构上是由预应力双曲型索网挂在不同斜度和高度的桅杆上，并将轻质透明的有机织物片作为屋面围护结构连接于索网上来实现的，预应力提供了索网形状稳定性和抵抗外部效应的刚度。
该建筑物覆盖面积达到8000平方米，屋顶仅重150吨，其重量是普通屋面的1/3～1/5，用钢指标约18.8千克/平方米。
德国大帐篷是一个被公认为最早的、真正意义上的现代索膜结构体系，它在建筑、结构和景观上实现了良好的融合，无论是对建筑还是结构都极具创新价值。
建筑师佛赖·奥托所用的词汇中，经常出现的就是“自然”，其设计理念的出发点就是从保护并利用地球上有限资源的观点出发，必须开发出以最低限度的材料可传递最大限度外力的新型建筑——轻型结构物。
张拉整体体系和索穹顶实例分析
建筑结构选型——张拉整体体系和索穹顶实例分析张拉整体体系是由一组连续的受拉索与一组不连续的受压构件组成的自支承、自应力的空间铰接网格结构。
它通过拉索与压杆的不同布置形成各种形态，索的拉力经过一系列受压杆而改变方向，使拉索与压杆相互交织实线平衡。
索穹顶结构实际上是一种特殊的索-膜结构，是一种结构效率极高的张力集成体系。
其外形类似于穹顶，而主要的构件是钢索，由始终处于张力状态的索段构成穹顶，利用膜材作为屋面，因此被命名为索穹顶。
实例分析：一、佐治亚穹顶（乔治亚巨蛋）20世纪50年代，美国建筑大师富勒受自然现象启发，构筑了富勒球结构，他将这种结构解释为“压的孤岛存在于拉的海洋之中”，即由不连续的系列压杆与连续的系列拉索构成整体空间球结构。
美国著名结构专家盖格认为富勒球属于张力结构体系，体系中的拉索若无松弛则无失稳之虑，盖格依此提出了索膜穹顶空间结构体系。
索膜穹顶结构一经出现，立即为国际空间结构工程界所瞩目，从汉城奥运会体操馆（跨度120m）开始，世界上百米跨度以上的体育馆建筑多数采用索膜穹顶结构设计与建造。
佐治亚穹顶展示了索膜穹顶的构成，周边为椭圆型的受压刚性环梁，嵌固于环梁上的是环向递近的索网（上、下拉索与下环索）和竖向压杆（飞杆）组成的三角形空间网格张力体系，膜面嵌固在穹顶上部的棱形索网格上，索膜穹顶经施加预应力后成型，成型后的棱形膜面沿长向的坡度应能顺畅地排雨水。
二、汉城奥林匹克运动场世界上第一个穹顶结构建筑是1988年汉城奥运会的体育馆，该馆是个多功能的体育馆，能容纳15000个观众。
其屋盖结构是一个较为典型的Geiger体系索穹顶结构，形状为圆形，由16榀辐射状索桁架构成，直径为120米，屋面膜材覆盖面积为11310㎡。
盘点世界各地把玻璃幕墙玩到极致的建筑
盘点世界各地把玻璃幕墙玩到极致的建筑长期以来，建筑师⼀直着眼于其利⽤⾃然光照射空间并将室内与外部世界连接起来的能⼒。
随着技术的进步，越来越多的玻璃建造了更多的玻璃⽴⾯。
玻璃不是过去那种精致，不易弯曲的材料。
更强⼤，更纯净，更薄，使建筑师能够创造、雕塑玻璃建筑。
恩波⾥亚Wingårdh所Arkitektkontor AB瑞典马尔默恩波⾥亚是马尔默的⼀个⼤型购物中⼼，是总体规划的⼀部分，旨在通过商业，办公和住宅项⽬的复兴来振兴这座城市。
外⽴⾯采⽤⾦⾊玻璃制成，复杂的⼏何形状要求使⽤567个独特的模具，将815块弧形玻璃中的每⼀块单独铸造。
通过在玻璃板之间层压Vanceva颜⾊中间层来产⽣琥珀⾊，产⽣鲜明的⾊彩效果⽽不降低其透明度。
路易威登基⾦会艺术中⼼Gehry Partners法国巴黎建筑师盖⾥的迷之⼿稿路易威登基⾦会是⼀个艺术博物馆和⽂化中⼼。
该建筑启发于19 世纪的园林建筑，笼罩在滚滚的“玻璃帆”，⽽根据建筑师，“给路易威登创意基⾦会的透明度和运动感，同时让建筑来反映⽔，森林，花园，随着光线不断变化。
“曲线状的顶篷由⼗⼆个“帆”组成，包括3,600块双曲⾯玻璃，每个都必须是单独成形的。
在定制机器⼈弯曲炉中弯曲玻璃板，通过参数化建模软件⾃动化。
然后将表⾯进⾏烧结并与道康宁结构硅胶连接在⼀起，使玻璃具有连续和乳⽩⾊的外观。
Elbphilharmonie赫尔佐格和德梅隆德国汉堡汉堡新的⾳乐厅和⽂化中⼼Elbphilharmonie坐落在港⼝边缘⼀座历史悠久的砖仓上，就像⼀个优雅的玻璃皇冠。
尖顶的车顶线和涟漪，蓝⾊玻璃与下⾯的波浪相呼应。
外⽴⾯采⽤U形开⼝，让⼈联想到调⾳叉，打造出可欣赏⽔景全景的⼩阳台。
波浪外墙由1,100块弧形玻璃组成，营造出令⼈惊叹的外观，在阳光下闪闪发光，防⽌太阳能增加并保留海港景⾊。
InterActive Corp.的总部Gehry Partners美国纽约InterActive Corp.的总部位于曼哈顿下城，这座建筑采⽤弯曲的玻璃⽩⾊玻璃板构成，仿佛是从城市中漂浮的冰⼭中凿出来的。
国外经典索膜结构建筑
国外经典索膜结构建筑国外大型膜结构建筑通常是由索膜及索网结构搭配构造，这种结构在体育场上的应用非常普遍，另外还经常应用于车站屋顶或商业娱乐中心设施上。
世界上第一个索网结构建于1951年，是美国MatthewNowiski和FredSeverud共同设计的RaleighArena(雷里活动中心)，索网为双曲抛物面。
FredSeverud的学生FREIOtto在此基础上，提出物理模型法的找形理论，并应用于膜结构。
1967年，蒙特利尔展览会西德馆首次将索网结构与膜结构结合起来，被业界认为是索膜结构在大跨度建筑结构领域应用的里程碑。
此后，索膜结构开始广泛应用于大跨度建筑结构，典型的国外工程实例有沙特阿拉伯吉达国际航空港、美国圣地亚哥会议中心、美国丹佛国际机场等。
下面为收集整理的一些国外知名膜结构建筑，供爱好者阅读。
1.德国汉堡网球场德国汉堡网球场膜结构展开面积约10000平方米，采用PVC(PVDF面层)膜材。
屋顶是可开合式膜结构，这种屋顶能确保在任何季节举行网球比赛，避免重要赛事因天气原因中断或延迟。
2.英国泰晤士河千年穹顶千年穹顶1999年底建成，其造型很奇特，它有12根穿出屋面高达100米的桅杆，屋盖采用圆球形的张力膜结构。
膜面支承在72根幅射状的钢索上，远远望去像一个白色的大帐篷。
3.美国丹佛国际机场候机大厅美国丹佛国际机场的特别之处在于屋顶用特殊布料覆盖及采用张拉结构的设计，令人联想到冬天受冰雪覆盖的落矶山脉。
4.2005年日本爱知世博会膜结构建筑超过50万平方米，其中日本国家馆代表着当时膜结构的最尖端水平。
5.Khan Shatyr娱乐中心Khan Shatyr娱乐中心150米高的悬索帐篷是世界上最高的拉力结构，也是这座中亚城市的最高建筑。
用EFTE材料制作的穹顶覆盖了10万平方米的面积，包括一座公园、一座水上公园和一座上部平台以及无数娱乐休闲和零售设施等。
6.柏林奥林匹克体育场柏林奥林匹克体体育场中屋顶设计属于绝对高水平的设计，悬挑的钢结构和张拉膜的使用，使顶棚显得尤为轻质。
全球11处著名炫酷流线建筑_
全球11处著名炫酷流线建筑_据国外媒体报道，流体建筑是一种高度有机型建筑，柔软、圆润和弯曲是它们的三大特色。
这种建筑的灵感来源于充气建筑和塑料活动房，借助于计算机辅助设计打造，堪称建筑世界最与众不同同时最值得纪念的成员。
荷兰尼尔杰水世界的水阁是流体建筑的一个代表性作品1.荷兰尼尔杰水世界的水阁很多人为流体建筑的兴起和发展做出了贡献，其中就包括拉斯·斯伯伊布里克。
在他们的共同努力下，不仅建筑界开始对流体建筑投以关注目光，整个世界也是如此。
斯伯伊布里克为他的NOX建筑公司打造的水阁(Water Pavilion)是一个具有突破性的设计。
这座流体建筑于上世纪90年代中期为三角洲展览会所建，地点位于荷兰人工岛屿尼尔杰水世界。
水阁是流体建筑的一个代表性作品，完全利用专用计算机辅助工具和软件设计，例如计算机辅助三维互动应用软件(以下简称CATIA)。
水阁的内外均为有机结构，依照欣赏者所处角度不同，地板可变身为墙壁或者天花板，普通建筑内部的“两侧”在这里已显得无关紧要。
它是一座可以与人进行互动的建筑，可为观众上演喷雾秀和喷水秀。
水阁内装有大量传感器，允许游客根据自己的情绪对眼前的景象、听到的声音以及其他内部功能进行调整。
英国伯明翰的赛弗里奇百货公司灵感来源于织物的自然下垂和柔和的人体线条2.英国伯明翰的赛弗里奇百货公司位于英国伯明翰的赛弗里奇百货公司是一个摄人眼球的设计，于2003年竣工。
打造者“未来系统”(Future Systems)建筑公司表示，这座建筑的灵感来源于织物的自然下垂和柔和的人体线条。
从远处看，赛弗里奇百货公司好似一头巨大的搁浅鲸鱼，其外部镶嵌着数千个铝盘，既像蛇皮，又像帕高·拉巴纳女装上的金属亮片。
这种富有动感的设计并不是对伯明翰现有摩天楼的一种补充，而是作为伯明翰的一座非典型另类建筑。
正如“未来系统”所说的那样：“我们的愿望并不仅仅是设计一座具有相当水准的百货公司，同时还要为伯明翰打造一个建筑地标，让它成为城市复兴的一个真正意义上的催化剂。
10大国外钢结构建筑
10大国外钢结构建筑伦敦千年穹顶用钢量：4000吨千年穹顶的造型很奇特--它由12根穿出屋面、高达100米的钢桅杆支撑，屋顶采用膜材料覆盖成圆球形，而膜面则支撑在72根辐射状的钢索上，远远望去像一个白色的大帐篷。
巴黎埃菲尔铁塔用钢量：7000吨高320米的埃菲尔铁塔是较早应用钢结构的建筑物，它除了四脚是用钢筋水泥筑成外，其他地方都用钢铁构成。
除了7000吨钢铁外，它还被装上了1.2万个金属部件，以及250万只铆钉。
吉隆坡国家石油双塔大厦用钢量：7500吨高452米的吉隆坡国家石油双塔大厦号称目前世界上最高的纯钢结构建筑(外层材料为不锈钢和玻璃)。
双塔大厦在41层和42层之间还有一座用轻型钢建造的“空中天桥”连接两塔，“桥”长58米、高9米，总重750吨。
首尔世界杯体育场用钢量：1.8万吨体育场的屋顶由16根桅杆(由钢铁制成，支座可转动)支撑的放射状钢管桁架组成，在屋顶外部和前部还设计有两组环状支架，以保证屋顶结构的整体性。
此外，支撑屋顶的还有斜拉索。
悉尼奥林匹克体育场用钢量：2.2万吨这座最多可容纳11.5万名观众的2000年悉尼奥运会主体育场，是奥运史上最大的体育场。
它由两个长220米、宽70米的弧形钢结构支撑。
其跨度可并排停放4架波音747客机。
纽约帝国大厦用钢量：6万吨帝国大厦高381米(加上后来修建的电视塔共高448米），共使用了1000万块砖石。
正是因为大量钢材的使用，这座高102层的摩天大厦仅用了1年多的时间就建成了。
日本明石海峡大桥用钢量：30万吨这座目前世界上主跨最长的悬桥(全长3911米，主跨长1991米)，将日本的本州、九州、北海道和四国岛连在了一起。
该桥可承受里氏8.5级的强烈地震和80米/秒的暴风。
世界十大膜结构案例
世界十大膜结构案例
膜结构是一种轻型建筑结构，以薄膜材料覆盖在支撑框架上而成，具有轻巧，灵活，造型多样等特点。
以下是一些世界著名的膜结构案例。
北京国家体育场，中国北京：2008年北京奥运会主体育场，采用了特殊的膜结构，由两层网状钢构成，外观独特，被称为鸟巢。
温布利大球场，英国伦敦：这个球场进行了翻新，新设计中采用了膜结构，具有圆顶形状，作为世界著名的体育场之一。
阿布扎比海洋馆，阿拉伯联合酋长国阿布扎比：采用了独特的膜结构设计，建筑外观仿照海洋生物，如鱼类或蛤蜊壳。
索契冬奥会主会场，俄罗斯索契：2014年冬奥会的主体育场，采用了膜结构建造，外观造型独特。
北京大兴国际机场，中国北京：机场采用了大量的膜结构，不仅提供遮阳作用，还为旅客提供了独特的建筑景观。
渥太华国家美术馆，加拿大渥太华：采用膜结构建造，给人以轻盈的感觉，与周围环境融为一体。
威尼斯马可波罗国际机场，意大利威尼斯：机场的部分建筑采用膜结构，使得整体建筑呈现现代感和科技感。
南京青奥体育公园，中国南京：建筑外观以膜结构为主，形成了独特的体育场馆景观。
莫斯科斯巴达克游泳馆，俄罗斯莫斯科：游泳馆外观由膜结构覆盖，造型独特，给人以现代感。
阿联酋迪拜球场，阿拉伯联合酋长国迪拜：这座体育场的屋顶采用了膜结构设计，形成了独特的外观。
这些案例展示了膜结构在全球范围内的广泛应用，不仅在体育场，机场等建筑中得到应用，还在文化建筑，展馆等领域展现出其轻巧灵活的特性。
清华大学钢结构-20个国内外典型钢结构工程
20个国内外典型钢结构工程1.埃菲尔铁塔（1）简介：埃菲尔铁塔（法语：La Tour Eiffel；英语：Eiffel Tower）矗立在法国巴黎的战神广场，是世界著名建筑，也是法国文化象征之一，巴黎城市地标之一，也是巴黎最高建筑物，高300米，天线高24米，总高324米，是巴黎最高的建筑物，于1889年建成，得名于设计它的著名建筑师、结构工程师古斯塔夫·埃菲尔。
铁塔设计新颖独特，是世界建筑史上的技术杰作，是法国巴黎的重要景点和突出标志。
（2）结构体系和设计特点埃菲尔铁塔设计造型独特，采用拉压杆为主的空间桁架体系，结构性能优越。
塔身为钢架镂空结构，高325米，重9000吨。
有海拔57米、115米和274米的三层平台可供游览，第四层平台海拔300米，设气象站。
顶部架有天线，为巴黎电视中心。
从地面到塔顶装有电梯和1711级阶梯。
总高约324米的它一度保持“世界最高建筑物”纪录达30年之久。
撑着高耸入云的塔身，内设四部水力升降机（现为电梯）。
它使用了1500多根巨型预制梁架、150万颗铆钉、12000个钢铁铸件，并且没有用一点水泥，总重7000吨，由250个工人花了17个月建成，造价为740万金法郎，每隔7年油漆一次，每次用漆52吨。
这一在设计、分解、生产零件、组装到修整过程中，总结出一套科学、经济而有效的方法，同时也显示出法国人异想天开式的浪漫情趣、艺术品位、创新魄力和幽默感。
2.首都体育馆（1）简介：毗邻奥林匹克饭店。
这座体育馆占地七公顷，总建筑面积四万平方米，东西长一百二十二米，南北宽一百零七米。
馆内有一万八千个观众席，是北京市最大的现代化体育馆。
这座体育馆设有比赛大厅一个，练习馆三个，观众休息厅六个。
比赛大厅的比赛场长八十八米，宽四十米。
可进行乒乓球、羽毛球、排球、篮球、体操等多样比赛，比赛场内的地板可以移动撤走，放水结冰后，可进行滑冰、冰球、花式溜冰等冰上体育比赛。
（2）结构体系和设计特点首都体育馆采用大跨度网架结构。
膜结构
英国旅游协会评出的2000年度英国最受欢 迎的观光景点并被誉为“伦敦的明珠”更是入 选了全球十年十大建筑。
建造历史
• 建筑设计: 理查德.罗杰斯事务所 Architects:Richard Rogers Partnership 结构设计：布罗.哈波尔德 Structural Engineers:Buro Happold • 千年穹顶的建造地点是千年庆典委员会在1996年2月从英国参 与角逐的 57个地点中选定的，位于伦敦泰晤士河畔的格林威 治半岛北端,面积大约20万㎡；其上是一个已遗弃了20多年的 煤气站。 • 为满足千年庆典的功能要求，此场地应规划一个 18000㎡广场 篷顶和迎宾场所、停车场、河边步道、码头及主体结构-100000㎡的穹顶，将容纳千年庆典的大部分展览和庆祝活动。
穹顶结构
它由Richard Rogers 事务所承担建筑设计，结构设计由Buro Happold完成，是建筑师梦幻与工程师创新的完美结合。整个 建筑为穹庐形，12根100米高的钢桅杆直刺云天，张拉着直径 365米，周长大于1000米的穹面钢索网。光是钢索网就用了长 达43英里的钢缆。室内最高处为50多米，容积约为240万立方 米。它的屋面材料表面积10万平方米，仅为1毫米厚的膜状材 料，却坚韧无比，据说可承受波音747飞机的重量。同时它有 卓越的透光性，可充分利用自然光。 设计之初，业主并没有明确规定建筑的外形。建筑师经过悉心 的比较论证，决定将繁多的功能归入同一屋顶下，提出了穹顶 的方案。他们主张桅杆要尽可能的高，穹顶要尽可能的大，使 人在飞机上能一眼看到它。要为伦敦创造新的标志性建筑，并 活跃格林威治半岛的天际线。从空中鸟瞰，它如同泰晤士河畔 的一颗珍珠。
膜材的优势
• 理查德· 罗杰斯选用了膜材料作为“千年穹顶”的屋顶材料还有其膜 属性的缘故。 • 吸声性能 膜材领域所取得的一系列进展有利的证明了它在实际建筑领 域中的适用性。如果将轻质透明微孔吸声箔安装于千年穹顶屋顶膜材 下面将会取得十分卓越的牺牲效果。 • 隔音效果 建筑膜材由于体积较小所起到的隔音效果十分有限。一旦某 一建筑工程对隔音性能有较高要求通常的解决方案是要另外加入其他 隔音材料制成多层膜材以增强隔音效果。 • 隔热性能 尽管塑料的导热性不高但厚度只有0.2—1.5毫米的膜材显然 不能提供很优越的隔热效果。解决这一问题可以将其制造为多层结构 膜材并且各层膜材之间留有气孔。
结构成就建筑之美
结构成就建筑之美——建筑结构选型案例分析位于葡萄牙里斯本的葡萄牙大帐篷建筑（如图1）是一个巧妙运用线索结构的经典案例。
悬索结构类似于膜结构，通过张力将荷载传递到支座。
在作为1998年世界博览会所建造的葡萄牙大帐篷的南端，一个长65m，宽58米的典礼广场由200mm厚钢筋混凝土重曲板所覆盖（如图2）。
由于它的著名超薄特点以及悬垂线形式而被描述各种版本的“帐篷”。
两个柱廊分列两端，作为厚重的端部挡块来承受垂曲线张力。
每一个柱廊内，9面平行的墙或扶墙承受悬吊板所产生的拉力。
柱廊的设计细节始终贯彻简单的原则，却一点儿也不让人注意到其重要的构造作用。
如果采用了减小随高度变化的扰度而使扶墙逐渐变细的通常程序，这种简单的正交性变得以实现。
图1：西班牙大帐篷建筑实景图图2：西班牙大帐篷建筑的大挑篷葡萄牙大帐篷广场的遮蔽物由垂悬挑篷和柱廊两种结构形式组成。
这两种形式，简单朴素，代表了建筑形式与结构的融合位于中国香港的香港中国银行大厦（如图3）是一个高层建筑运用混合结构“大型立体支撑体系”的典型案例，由贝聿铭建筑师事务所设计，1990年完工。
总建筑面积12.9万平方米，地上70层，楼高315米，加顶上两杆的高度共有367.4米。
建成时是香港最高的建筑物，亦是美国地区以外最高的摩天大厦。
结构采用4角12层高的巨形钢柱支撑，室内无一根柱子。
大厦是一个正方平面，对角划成4组三角形，每组三角形的高度不同，节节高升，使得各个立面在严谨的几何规范内变化多端，外型像竹子的“节节高升”，象征著力量、生机、茁壮和锐意进取的精神；基座的麻石外墙代表长城，代表中国。
图3：中银大厦实景图整座大楼采用由八片平面支撑和五根型钢混凝土柱所组成的混合结构“大型立体支撑体系”，此一混凝土——钢结构立体支撑体系，在改进结构性能方面具有如下独到之处：1.采用几何不变的轴力代替几何可变的弯曲杆系，来抵抗水平荷载，更加经济有效；2.利用多片平面支撑的组合，形成一个立体支撑体系，使立体支撑在承担全部水平荷载的同时，还承担了高楼的几乎全部的重力，从而进一步增强了立体支撑抵抗倾覆力矩的能力；3.将抵抗倾覆力矩用的抗压和抗拉竖杆件，布置在建筑方形平面的四个角，从而在抵抗任何方向的水平力时，均具有最大的抗力矩的力偶臂；4.利用立体支撑及各支撑平面内的钢柱和斜杆，将各楼层重力荷载传递至角柱，加大了楼层重力荷载作为抵抗倾覆力矩平衡重的力偶臂，从而提高了作为平衡重的有效性。
