复合电压启动的过电流保护
复合电压启动的过电流保护工作原理
复合电压启动的过电流保护工作原理1. 引言哎，大家好！今天我们来聊聊一个可能听起来有点高大上的话题——复合电压启动的过电流保护。
别急，别被这些术语吓到，这其实就是为了保护电气设备免受过电流的伤害，确保它们可以安全稳定地运行。
想象一下，你的电器像是你家里的宠物，如果你不管它们，随意过量喂食，早晚得出事对吧？所以，咱们今天就来聊聊如何通过电气世界里的“过度保护”来避免设备的“宠物病”。
2. 过电流保护的基本概念2.1. 说到电流，咱们知道电流就是流过电线的电能，就像水流过水管一样。
但有时候，这个电流就像调皮的小孩子，不按规矩来，突然冒出来个大流量，结果弄得电线发热甚至烧坏。
为了避免这种“电流暴走”的情况，我们就需要过电流保护来拯救我们的电器。
2.2. 过电流保护其实就像是在你家电器的身上装了一个“警报器”，当电流过大时，这个警报器就会发出警告声，甚至直接把电器切断电源，防止设备被烧坏或者出现其他故障。
这种保护的方式就好比你给你的宠物安装了个健康监测器，一旦宠物生病，你能第一时间发现并采取措施。
3. 复合电压启动的工作原理3.1. 复合电压启动，听起来是不是有点拗口？其实，它就是在过电流保护里加了一层“安全网”，用来增强保护效果。
具体来说，复合电压启动是指当电气设备启动时，会经过一个“检查点”，这个检查点就是看设备启动时的电压和电流是否正常。
就好比你去饭店吃饭，服务员会先给你上水，看看你点的菜和你想要的是否一致，然后才会正式上菜。
这样，确保你吃到的菜品不会太辣或者太咸，就像设备在启动前经过的这道检查，确保它的电压和电流在安全范围内。
3.2. 在复合电压启动的过程中，如果设备的电压和电流不正常，系统就会自动做出反应，比如延时启动或者限制电流等，确保设备能以安全的方式启动。
这样一来，即便设备启动时有些“小问题”，也不会立马出事，就像你在吃饭时，服务员会根据你的口味调整菜肴，避免你吃到不合口味的食物。
这个复合电压启动的机制，可以说是电气保护里的“贴心小棉袄”，确保设备不被损坏。
复合电压启动的过电流保护
复合电压启动的过电流保护复合电压启动的过电流保护通常作为变压器的后备保护,它是由一个负序电压继电器和一个接在相间电压上的低电压继电器共同组成的电压复合元件,两个继电器只要有一个动作,同时过电流继电器也动作,整套装置即能启动。
该保护较低电压闭锁过电流保护有下列优点:(1)在后备保护范围内发生不对称短路时,有较高灵敏度。
(2)在变压器后发生不对称短路时,电压启动元件的灵敏度与变压器的接线方式无关。
(3)由于电压启动元件只接在变压器的一侧,故接线比较简单。
保护由三部分组成：电流元件、电压元件（含负序电压继电器KVN和低电压继电器KV）、时间元件。
其中负序电压继电器由负序电压滤过器和过电压继电器组成。
装置动作情况如下：（1）当发生不对称短路时，故障相电流继电器动作；同时不对称短路产生负序电压，负序电压继电器动作，其常闭触点断开，致使低电压继电器KV失压，常闭触点闭合，起动闭锁中间继电器KM。
相电流继电器通过KM常开触点起动时间继电器KT，经整定延时起动信号和出口继电器，将变压器两侧断路器断开。
（2）当发生对称短路时，由于短路初始瞬间也会出现短时的负序电压，KVN也会动作，使KV失去电压。
当负序电压消失后，KVN返回，常闭触点闭合，此时加于KV线圈上的电压已是对称短路时的低电压，只要该电压小于低电压继电器的返回电压，起动闭锁中间继电器KM。
复合电压启动的过流保护在对称短路和不对称短路时都有较高的灵敏度。
补充说明：在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在变压器的后备保护或者变压器的进线保护中。
为什么过流保护要加这个闭锁条件呢？主要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值(6~9V)，负序电压闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
变压器复合电压闭锁方向过流保护
复合电压闭锁方向过流保护1、复合电压闭锁元件复合电压闭锁元件是由正序低电压和负序过电压元件构成，作为被保护设备及相邻设备相间故障的后备保护。
保护的接入电流为变压器某侧TA二次三相电流，接入电压为变压器本侧或其他侧的TV二次三相电压。
为提高保护的灵敏度，三相电流一般取自电源侧，而电压可以取自负荷侧。
复合电压闭锁元件起动判椐是：任一个线电压满足：Min(U ab, U bc, U ca) < U ddy本侧母线线电压的低电压定定值；负序电压U2> U fx负序电压定值。
低电压和负序电压超过定值都可以起动过流保护，是或的逻辑关系。
2、功率方向元件（1）PST-1200若电压、电流取自本侧的TV和TA，交流回路采用900接线。
Uab~Ic，Ubc~Ia，Uca~Ib三个夹角（电流滞后电压时为正），若方向控制字置“0”方向指向变压器，保护动作区－1350＜δ＜450，最大灵敏角为－450；若方向控制字置“1”方向指向系统（母线），保护动作区2250＞δ＞450，最大灵敏角为1350。
1）PST-1202动作特性（方向指向变压器时）：2）PST-1202逻辑框图：（2）RCS-978过流保护主要作为变压器相间故障的后备保护。
通过整定控制字可选择各段过流是否经过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。
1）方向元件：方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。
接线方式为零度接线方式。
接入装置的TA 极性，正极性端应在母线侧。
装置后备保护分别设有控制字“过流方向指向”来控制过流保护各段的方向指向。
当“过流方向指向”控制字为“1”时，表示方向指向变压器，灵敏角为450；当“过流方向指向”控制字为‘0’时，表示方向指向系统，灵敏角为2250。
2）复合电压元件：对于变压器某侧复合电压元件可通过整定控制字选择是否引入其他侧的电压作为闭锁电压。
例如对于Ⅰ侧后备保护，装置分别设有控制字，如：“过流保护经Ⅱ侧复压闭锁”，来控制过流保护是否经Ⅱ侧复压闭锁。
变压器后备保护及过负荷保护
变压器后备保护及过负荷保护一、变压器相间短路的后备保护变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。
低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护如果将图4-9所示保护的三个低电压元件，改为负序电压元件和单个低电压元件，可构成复合电压起动的过电流保护。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理1.低电压元件，电压取自本侧的YH或变压器各侧的YH动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH,任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护一一当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
复合电压闭锁过流保护
复合电压闭锁过流保护复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。
复合电压闭锁过流保护：本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件：低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
关于主变复合电压闭锁过流保护的讨论？变电站主变的复合电压闭锁过流保护是让电压与电流配合保护，复压取负序电压和线电压，任意一个电压保护满足出口、电流达到整定值保护才能出口，如果电压不满足即使过电流保护也将被闭锁不出口。
现在的问题是，在低压侧（6KV 出线）出线短路时，有几次出线柜未能及时动作，而直接引起上一级变电站该路出线（35KV）重合闸动作。
因为复合电压闭锁过流保护是利用正序低电压和负序过电压来作为动作条件（是闭锁，还是出口）。
低电压的整定值一般应为0.7倍变压器额定线电压值；而负序电压一般为0.06～0.12倍变压器额定线电压值。
请你查看一下定值。
复合电压闭锁过流保护功能是作为馈线或者变压器保护的后备，其功能是完成系统在最大（或最小运行方式下）线路终端两相短路（负序闭锁）或三相短路（低电压闭锁）时，故障电流达不到速断整定值，过流延时时间又太长。
至于整定值问题，我的经验是这样子的，过流值小于等于过流整定值，低电压定值70％～80％Un，负序呢8％Un左右就OK了！时间当然是比过流延时时间小得多了！差动保护是变压器的主保护，是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。
最新复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理复合电压闭锁过流保护的原理1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复合电压启动的过电流保护
复合电压启动的过电流保护
1．复合电压启动的过电流爱护的原理接线
如下图所示。
2．爱护组成
电流元件、电压元件（含负序电压继电器KVN和低电压继电器KV）、时间元件。
3．装置动作状况
（1）当发生不对称短路时，故障相电流继电器动作，同时负序电压继电器动作，其动断触点断开，致使低电压继电器KV失压，动断触点闭合，起动闭锁中间继电器KM。
相电流继电器通过KM常开触点起动时间继电器KT，经整定延时起动信号和出口继电器，将变压器两侧断路器断开。
（2）当发生对称短路时，由于短路初始瞬间也会消失短时的负序电压，KVN也会动作，使KV失去电压。
当负序电压消逝后，KVN返回，动断触点闭合，此时加于KV线圈上的电压已是对称短路时的低电压，只要该电压小于低电压继电器的返回电压KV不致于返回，而且KV的返回电压是其起动电压的Kre（大于1）倍，因此，电压元件的灵敏度可提高Kre倍。
复合电压启动的过流爱护在对称短路和不对称短路时都有较高的灵敏度。
4．负序电压继电器的起动电压整定
负序电压继电器的起动电压按躲开正常运行状况下负序电压滤过器输出的最大不平衡电压整定。
依据运行阅历，取：
5．复合电压启动的过电流爱护的优点
(1)由于负序电压继电器的整定值较小，因此对于不对称短路，其灵敏系数较高。
(2)对于对称短路，电压元件的灵敏性可提高1.15～1.2倍。
(3)由于爱护反应负序电压，因此对于变压器后的不对称短路，与变压器的接线方式无关。
复合电压启动的过电流保护工作原理
复合电压启动的过电流保护工作原理说到复合电压启动的过电流保护，咱们不妨先把它拆开来看，就像吃豆腐脑得先分开豆腐和脑一样。
其实这就像是给电器上了双重保险，不怕万一，就怕一万。
复合电压启动，顾名思义，就是启动时需要经过几种电压的考验，而过电流保护则是防止电流超标的保护措施。
它们两个搭配在一起，就像是给电气系统穿上了双层保护衣，确保设备能在正常范围内稳定工作。
1. 复合电压启动原理1.1 什么是复合电压启动？听起来像是高大上的名词，其实简单说就是设备启动的时候，电压得达到几种不同的标准。
就像你去超市买东西，得刷卡、输入密码、还有签名。
电压启动也得经过几个步骤，才能保证设备在一个稳定的状态下启动。
这种方式可以避免因电压不稳定而导致设备运行不正常，减少故障率。
1.2 为什么要用复合电压启动？你想象一下，如果设备一启动就接收到不稳定的电压，可能就像你刚喝完冰水后突然跑步一样，设备的“肚子”受不了就容易出毛病。
复合电压启动就是为了确保设备启动时的电压是稳定且安全的，像给设备加了保护罩一样，不怕突如其来的“冰水”。
2. 过电流保护工作原理2.1 过电流是怎么回事？过电流就好比是电流开了个小差，跑得太快了，超过了设备的承受范围。
想象你吃辣椒，辣得满头大汗，设备也是一样，电流超过了它的极限就会发热、发烧，甚至烧坏。
过电流保护就是在这种情况下“当机立断”，马上切断电流，保护设备不受伤害。
2.2 过电流保护的作用过电流保护的作用就像是给电流装了个“刹车”，确保它不会跑得太快，避免对设备造成损害。
设备就像是我们的小宝贝，不能让它因为一时的失控而遭遇“事故”。
当电流超过设定值，保护装置会迅速反应，像是及时的“救护车”一样，把电流控制在安全范围内，确保设备能够平安无事。
3. 复合电压启动与过电流保护的结合3.1 两者如何搭配？复合电压启动和过电流保护就像是绝配的搭档，一个负责确保设备启动时电压稳定，另一个负责在运行中防止电流超标。
复合电压过电流保护原理
复合电压过电流保护原理咱先来说说电流保护。
电流保护呢，就像是一个小卫士，时刻盯着电路里的电流情况。
正常情况下呀，电路里的电流就像规规矩矩的小蚂蚁，按照既定的路线，以正常的数量在流动。
可是一旦有啥异常，比如说电路里突然闯进了不该有的大电流，就像是一群调皮捣蛋的大象横冲直撞地闯进了小蚂蚁的队伍，这个时候电流保护就会察觉到不对劲啦。
它就会想：“这电流咋突然变得这么大了呢？肯定是出问题喽！”然后就准备采取行动。
但是呢，单纯的电流保护有时候也会有点小迷糊。
为啥这么说呢？因为有些情况下，电流虽然没有特别特别大，但是电路已经处于一种不太健康的状态了。
这时候就轮到复合电压登场啦。
复合电压就像是电流保护的好伙伴，它主要是关注电压的情况。
电压呢，就像是电路里的压力值。
正常的电路里，电压是稳定在一个合适的范围的，就像我们人的血压，不能太高也不能太低。
当电路发生故障的时候，电压可能就会变得不正常。
比如说，可能会降低，就好像是一个气球突然有点瘪了一样。
复合电压这个小机灵鬼就能敏锐地察觉到电压的这种变化。
那复合电压过电流保护是怎么一起工作的呢？当电路里出现故障，电流开始不正常地增大，或者电压开始不正常地降低的时候，复合电压过电流保护就像两个配合默契的小伙伴。
电流保护发现电流异常，复合电压发现电压异常，它们就会一起喊：“不好啦，电路出故障啦！”然后就会触发保护装置，把电路切断或者采取其他的保护措施，就像把生病的电路送到医院隔离治疗一样。
咱打个比方哈，就像一个小村子的供电系统。
电流就像是村子里来来往往的人群，正常的时候人流有序。
电压呢，就像是这个小村子的活力值。
如果突然有很多外人（过大电流）闯进来，或者这个小村子的活力值（电压）突然下降了，就说明有问题啦。
复合电压过电流保护就像是村子里的保安队，马上就会行动起来，保护这个小村子的供电安全。
再说说这个复合电压过电流保护的重要性吧。
在一些大型的电力系统里，如果没有这个保护，一旦电路出故障，那可就像多米诺骨牌一样，会引发一系列的大问题。
关于复压过流,复合电压,零序电压,过电压的保护问题
关于复压过流,复合电压,零序电压,过电压的保护问题电力系统过电压是高电压研究范畴。
电力系统过电压分为外部过电压和内部过电压。
外部过电压指大气过电压，简单说就是雷击。
内部过电压包括操作过电压及谐振过电压，操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，以下情况易发生：拉合电容器或空载长线路；断开空载变压器，电抗器，消弧线圈及同步电机等；在中性点小接地系统中，一相接地后，发生间歇电弧等。
谐振过电压指因操作失误，故障后，在系统某些部分形成L，C自振回路，当自振频率与电网频率满足一定关系而发生谐振，引起过电压。
内部过电压的根本原因在于L，C元件是储能元件，根据能量守衡定律，其储能不能突变。
复合电压是保护中的。
复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。
复压过流是不是低电压和负序电压闭锁过电流的意思,不包括过电压和零序电压吗?那大型(启备变和厂高变,主变)变压器的过电压保护是由什么来实现的呢?是升压站内的过电压保护装置吗?不用考虑变压器的低压侧过电压.复压过流的概念基本没错，只是判据一般还有零序电压。
过电压保护一般设在长线路上，防止操作过电压，而且由于是对侧引起的本测过电压所以一般跳闸是远跳对侧开关。
至于变压器等大型设备一般不容易造成过电压现象，（振荡情况下由于变压器系统阻抗很大，振荡中心很难落入变压器内部，关于这点我也不是很有把握，请知道的弟兄指正）。
所以一般在大型变压器特别是中性点直接接地系统，保护配置上不考虑过电压保护。
只有一些中性点不接地或经大电阻接地的变压器才考虑防止中性点偏移产生过电压伤害主设备而装设中性点过电压保护。
复压闭锁过流的复压未必就不包括零序电压。
在作为低压线路的保护或者主变的低后备时，由于处于中性点不接地系统，当然复压就不包括零序电压，采用正序电压越下限和负序电压越上限的组合逻辑。
但是对于中性点接地系统，复压闭锁过流往往仅用于主变高后备，这时是包括零序电压的。
发电机微机复合压启动的过电流保护原理及整定方法
发电机微机复合压启动的过电流保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、复合压启动的（记忆）过电流保护基本作用原理发电机复压（记忆）过流保护电流元件取发电机中性点侧定子电流，低电压或复合电压取自机端。
保护作发电机、发电机变压器组相间短路故障的后备保护。
1）复合电压元件满足下列条件之一时，复合电压元件动作。
op l U U < op U 为低电压整定值，l U 为三个线电压中最小的一个； op U U .22> op U .2为负序电压整定值，2U 为负序电压（取相电压值）。
2）过流元件过流元件接于电流互感器二次三相回路中，当任一相电流满足下列条件时，保护动作。
op I I > op I 为动作电流整定值。
3）TV 异常复压闭锁机端TV 出现异常时，复合电压是否动作取决于“TV 异常复压闭锁元件”控制字的整定。
“TV 异常复压闭锁元件”控制字的整定及含义：TV 异常复压闭锁元件为“1”—TV 异常后闭锁复压元件判据判别，闭锁保护动作；TV 异常复压闭锁元件为“0”—TV 异常后复压元件满足动作条件，保护为过流保护。
二、复压（记忆）过流保护逻辑框图见图1：发电机复压（记忆）过流保护作为发电机的后备保护，当用于自并励发电机的后备保护时，电流带记忆功能。
复压（记忆）过流保护由复合电压元件、三相过流元件“与”构成，过流的记忆功能可投退。
复压（记忆）过流保护配有两段各一时限，若保护出口跳分段或母联时，应不投入记忆功能。
图1 复压(记忆)过流保护逻辑框图三、发电机复压过流保护整定：1、低电压元件整定：低电压元件为最小线电压，按躲过最低运行电压整定。
1）对于汽轮发电机，动作电压可按下式整定：Uop=0.6Ugn2）对于水轮发电机，动作电压可按下式整定：Uop=0.7Ugn式中Ugn为发电机机端电压互感器变比。
灵敏系数按主变压器高压侧母线三相短路的条件校验。
Ksen=Uop/I(3)k.max×Xt式中： I(3)k.max为主变高压侧母线金属性三相短路时的最大短路电流；tX为变压器电抗，取ttZX=。
复合电压启动的过电流保护工作原理
复合电压启动的过电流保护工作原理复合电压启动的过电流保护工作原理，听起来好像很高大上，但其实它就是为了保护我们家里的电器设备，让它们不会被过电流烧坏。
今天我就来给大家讲讲这个保护器的工作原理，让大家对它有更深入的了解。
我们要知道什么是过电流。
过电流就是电流超过了设备允许的最大值，这样一来，设备就会受到损坏。
比如说，我们家里的电视、空调、冰箱等电器设备都有一个额定电流值，如果我们用太大的插头插入插座，或者电路出现短路等情况，就会导致电流超过额定值，从而引起过电流。
那么，复合电压启动的过电流保护器是怎么工作的呢？其实很简单，它主要由三个部分组成：整流桥、取样电阻和比较器。
整流桥的作用是将交流电转换成直流电；取样电阻则是用来测量电路中的电流大小；比较器则是用来比较取样电阻上的电流值和设定值的大小。
当电路中出现过电流时，整流桥会将交流电转换成直流电，然后通过取样电阻测量出电路中的电流大小。
接着，比较器会将测量到的电流值与设定值进行比较。
如果测量到的电流值大于设定值，那么比较器就会输出一个信号给控制芯片，控制芯片再通过继电器或开关元件来切断电路，从而达到保护设备的目的。
复合电压启动的过电流保护器就是通过测量电路中的电流大小并与设定值进行比较，来实现对设备的保护。
它虽然看起来很复杂，但是作用却非常重要。
如果没有它的保护作用，我们家里的电器设备就有可能被过电流烧坏了。
所以说，我们一定要注意使用安全哦！。
[能源化工]发电厂主变压器复合电压方向过流保护原理与整定
![[能源化工]发电厂主变压器复合电压方向过流保护原理与整定](https://img.taocdn.com/s3/m/dc93f229cc1755270722089d.png)
发电厂主变压器复合电压（方向）过流保护原理与整定作者：周玉彩一、主变压器复合电压（方向）过流保护的原理复合电压过流保护复合电压启动部分由负序过电压与低电压元件组成。
在微机保护中，接入微机保护装置的三个相电压或三个线电压，负序过电压与低电压功能由算法实现。
过电流元件的实现通过接入三线电流由算法实现，二者相与构成复合电压启动过电流保护。
在微机保护装置中，加设相间短路保护并在保护上设置相间功率方向，使此保护形成了复合电压（方向）过流保护。
该保护动作可靠、准确为此在工程中现广泛使用。
1、过流保护过流保护作为变压器或相邻元件的后备保护，复合电压闭锁和方向元件闭锁均可投退。
过流元件接入三相电流，当任一相电流满足下列条件时，过流元件动作。
op I I ，其中op I 为动作电流整定值。
2、复合电压元件对某侧过流保护可通过整定相关定值控制字选择是否经复合电压启动或仅由本侧复合电压启动还是可由多侧复合电压启动。
例如对于高压侧后备保护，定值“过流一段复压控制字” 整定为“0”时 ，表示高压侧过流保护一段退出其复合电压元件，不经复合电压闭锁；整定为“1”时 ，表示高压侧过流保护一段仅由本侧复合电压启动；整定为“2”时 ，表示高压侧过流保护一段由多侧复合电压启动，任一侧复合电压动作均可启动高压侧过流保护一段。
3、 相间功率方向元件3.1方向元件TA 与TV 的极性接线图 相间功率方向元件采用90°接线方式，接入保护装置的TA 和TV 极性如图1所示，TA 正极性端在母线侧。
对各段过流保护可通过整定相关定值（控制字）选择是否带方向或方向指向变压器还是方向指向母线。
当相间方向元件TA 、TV 接线极性符合图1所示接线原则时，例如对于高压侧后备保护，定值“过流一段方向控制字” 整定为“0”时 ，表示高压侧过流保护一段退出其方向元件，不带方向性；整定为“1”时 ，表示高压侧过流保护一段方向元件指向变压器；整定为“2”时 ，表示高压侧过流保护一段方向元件指向母线。
变压器的保护
变压器保护变压器的保护有：瓦斯保护、差动保护、过电流保护、复合电压启动的过电流保护、低电压起动的过电流保护、零序接地保护。
1.瓦斯保护：是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
在气体保护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位臵，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。
气体继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
复合电压闭锁过电流保护原理
复合电压闭锁过电流保护原理
嘿，朋友们！今天咱来聊聊复合电压闭锁过电流保护原理。
这玩意儿啊，就像是电路世界里的一位忠诚卫士！
你看啊，电流就像一群调皮的小孩子，在电路里跑来跑去。
有时候呢，它们可能会跑得太欢了，这可不行，得有人管管呀！这时候复合电压闭锁过电流保护就出马啦。
它怎么工作的呢？就好像一个聪明的守门员，时刻盯着电流这个“球”。
正常情况下，它就安静地守着。
可一旦电流变得异常，超过了设定的界限，它就会立刻行动起来。
电压也来帮忙啦！就像是给这个守门员配备了一双敏锐的眼睛，能更准确地判断情况。
如果电压也出现了异常，那更是给了保护装置一个强烈的信号：嘿，有问题啦！
这就好比我们过马路，得看着红绿灯走对吧？复合电压闭锁过电流保护就像是那个红绿灯，告诉电流啥时候能走，啥时候得停下来。
要是没有它，那电路不就乱套啦？
而且啊，它还特别可靠呢！不管是小小的波动，还是大大的异常，它都能稳稳地应对。
它就像是一个经验丰富的老警察，任何小动静都逃不过它的法眼。
你想想，如果没有它，那电路得多危险啊！说不定什么时候就出大问题啦。
但有了它在，咱就放心多啦，就像有了个可靠的保镖一样。
它工作起来可认真啦，一丝不苟的，绝对不会放过任何一个危险的信号。
这可比我们人可靠多了，我们有时候还会走神呢，但它不会。
说真的，复合电压闭锁过电流保护真的是太重要啦！它默默守护着电路，让我们能安心地使用各种电器设备。
我们真应该好好感谢它呀！
所以啊，大家可别小看了这个复合电压闭锁过电流保护原理哦，它可是在背后为我们的电力安全立下了汗马功劳呢！。
复压闭锁过流保护动作原理要求
本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复压闭锁过流保护动作原理要求
本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复压过流保护原理
复压过流保护原理
过流保护是一种常见的电子保护装置，它用于防止电路中的电流超过额定值。
它广泛应用于各种电子设备和系统中，以防止由于电流过大而导致设备损坏或故障。
复压过流保护原理是通过检测电路中的电流大小来实现。
这通常使用电流传感器来完成。
电流传感器可以是电阻、电感或者霍尔传感器。
当电流超过预设的额定值时，电流传感器会感应到这个变化，并向控制器发送信号。
控制器接收到电流传感器的信号后，会触发一个动作来保护电路。
最常见的动作是切断电路，阻止电流继续流动。
这可以通过开关、断路器或继电器来实现。
当电流超过额定值时，控制器将触发相应的保护装置，断开电路。
此外，复压过流保护还可以采取其他措施来保护电路和设备。
例如，在故障发生时，可以通过自动电源切换来切断电源，以防止过大的电流引发更大的问题。
还可以使用电流限制器来限制电流大小，以防止电路中产生过大的负载。
总的来说，复压过流保护的原理是通过监测电路中的电流大小并触发相关的保护装置来防止电流超过额定值。
这种保护装置在各种电子设备和系统中都起着重要的作用，确保电路和设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

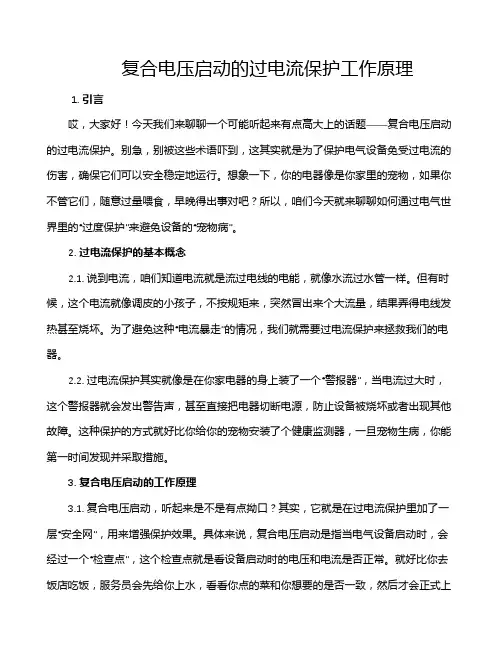

复合电压启动的过电流保护
复合电压启动的过电流保护通常作为变压器的后备保护,它是由一个负序电压继电器和一个接在相间电压上的低电压继电器共同组成的电压复合元件,两个继电器只要有一个动作,同时过电流继电器也动作,整套装置即能启动。
该保护较低电压闭锁过电流保护有下列优点:
(1)在后备保护范围内发生不对称短路时,有较高灵敏度。
(2)在变压器后发生不对称短路时,电压启动元件的灵敏度与变压器
的接线方式无关。
(3)由于电压启动元件只接在变压器的一侧,故接线比较简单。
保护由三部分组成：
电流元件、电压元件（含负序电压继电器KVN和低电压继电器KV）、时间元件。
其中负序电压继电器由负序电压滤过器和过电压继电器组成。
装置动作情况如下：
（1）当发生不对称短路时，故障相电流继电器动作；同时不对称短路产生负序电压，负序电压继电器动作，其常闭触点断开，致使低电压继电器KV失压，常闭触点闭合，起动闭锁中间继电器KM。
相电流继电器通过KM常开触点起动时间继电器KT，经整定延时起动信号和出口继电器，将变压器两侧断路器断开。
（2）当发生对称短路时，由于短路初始瞬间也会出现短时的负序电压，KVN也会动作，使KV失去电压。
当负序电压消失后，KVN返回，常闭触点闭合，此时加于KV线圈上的电压已是对称短路时的低电压，只要该电压小于低电压继电器的返回电压，起动闭锁中间继电器KM。
复合电压启动的过流保护在对称短路和不对称短路时都有较高的灵敏度。
补充说明：
在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在变压器的后备保护或者变压器的进线保护中。
为什么过流保护要加这个闭锁条件呢？
主要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值
(6~9V)，负序电压闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
综上，复压闭锁过电流的作用是为了防止变压器过载时的误动，提高三相短路故障时出口的灵敏度。
在保护装置中，复压有两个定值，即低电压闭锁值和负序电压闭锁值，由用户自己整定。
