Q/RST螺栓检验作业指导书Q/REASTER11.28－2009前言为使企业生产制造工作向着标准化与精益化的管理方向发展，生产制造部门编制了螺栓检验作业指导书，为螺栓入库前的检验登记提供作业指导依据。
3Q/REASTAR 11.28－20091.使用范围该规定适用于本企业，作为螺栓入库前检验的依据。
2.引用标准标准源于自定。
3.螺栓检验准备工具准备：样板，环规，塞规等4.螺栓抽检方案当螺栓总数量n≤200时，抽5%；200≤n≤500时，抽3%；500≤n≤1000时，抽2%；n ≥1000时，抽1%。
（保证抽检数大于10）5.螺栓检验5.1外观首先在螺栓质量检验卡上填写供货厂商，供货数量以及抽检数量。
5.1.1外形：目测，并用手抚摸螺栓表面，记录。
要求：外形美观，无毛刺锐边，表面无异状。
5.1.2头部有无制造标识：目测，记录。
要求：有标识且清晰可见。
5.1.3头部有无强度等级标识：目测，记录。
要求：有标识且清晰可见。
5.2规格5.2.1螺栓长度：用样板进行测量，记录。
要求：测量准确，且测量值尾数必须为0或5。
5.2.2螺纹长度：用样板进行测量，记录。
要求：测量准确，且测量值尾数必须为0或5。
5.2.3公称直径：用样板进行测量，记录。
要求：测量值必须为标准值。
5.2.4螺距：用样板进行测量，记录。
要求：测量值必须为标准值。
5.3精度用塞规与环规进行测量，将螺栓拧入不同系列的环规。
要求：顺利拧入环规，且能拧入通规，拧不入止规。
5.4强度等级强度等级：从螺栓头部读出强度等级，记录。
5.5表面处理：向供应方索要该批螺栓出厂合格证，确保螺栓符合供方出厂标准。
每一项检验完后，根据检验结果填写螺栓质量检验卡，并根据所有纪录判断该批螺栓是否合格。
如合格，将螺栓整理、入库；不合格，退回。
2Q/REASTER11.28－20093。

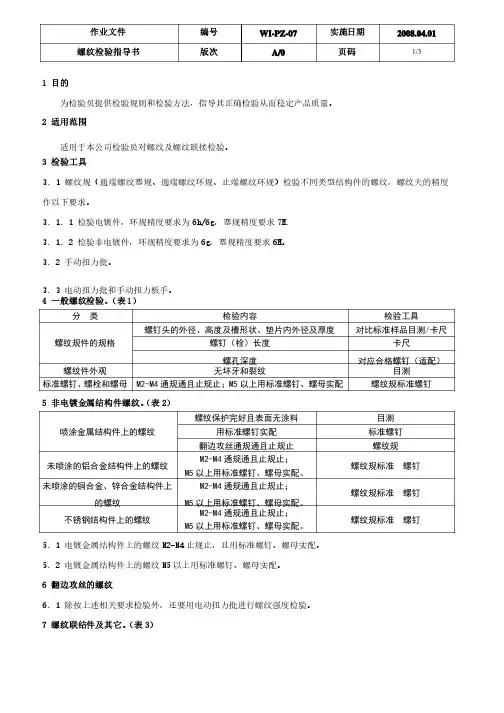

螺纹检验指导书
作业文件编号WI-PZ-07 实施日期2008.04.01螺纹检验指导书版次A/0页码1/31 目的为检验员提供检验规则和检验方法，指导其正确检验从而稳定产品质量。
2 适用范围适用于本公司检验员对螺纹及螺纹联接检验。
3 检验工具3．1 1 螺纹规（通端螺纹塞规、通端螺纹环规、止端螺纹环规）检验不同类型结构件的螺纹，螺纹夫的精度螺纹规（通端螺纹塞规、通端螺纹环规、止端螺纹环规）检验不同类型结构件的螺纹，螺纹夫的精度作以下要求。
3．1．1 1 检验电镀件，环规精度要求为检验电镀件，环规精度要求为6h/6g 6h/6g，塞规精度要求，塞规精度要求7H. 3．1．2 2 检验非电镀件，环规精度要求为检验非电镀件，环规精度要求为6g 6g，塞规精度要求，塞规精度要求6H 6H。
3．2 2 手动扭力批。
手动扭力批。
3．3 3 电动扭力批和手动扭力板手。
电动扭力批和手动扭力板手。
4 一般螺纹检验。
（表1）分类检验内容检验工具螺纹规件的规格螺钉头的外径、高度及槽形状、垫片内外径及厚度对比标准样品目测对比标准样品目测//卡尺螺钉（栓）长度卡尺螺孔深度对应合格螺钉（适配）螺纹件外观无坏牙和裂纹目测标准螺钉、螺栓和螺母M2-M4通规通且止规止；通规通且止规止；M5M5以上用标准螺钉、螺母实配螺纹规标准螺钉5 非电镀金属结构件螺纹。
（表2）喷涂金属结构件上的螺纹螺纹保护完好且表面无涂料目测用标准螺钉实配标准螺钉翻边攻丝通规通且止规止螺纹规未喷涂的铝合金结构件上的螺纹M2-M4通规通且止规止；M5以上用标准螺钉、螺母实配。
螺纹规标准螺钉未喷涂的铜合金、锌合金结构件上的螺纹M2-M4通规通且止规止；M5以上用标准螺钉、螺母实配。
螺纹规标准螺钉不锈钢结构件上的螺纹M2-M4通规通且止规止；M5以上用标准螺钉、螺母实配。
螺纹规标准螺钉5．1 1 电镀金属结构件上的螺纹电镀金属结构件上的螺纹M2-M4止规止，且用标准螺钉、螺母实配。
高强螺栓试验作业指导书

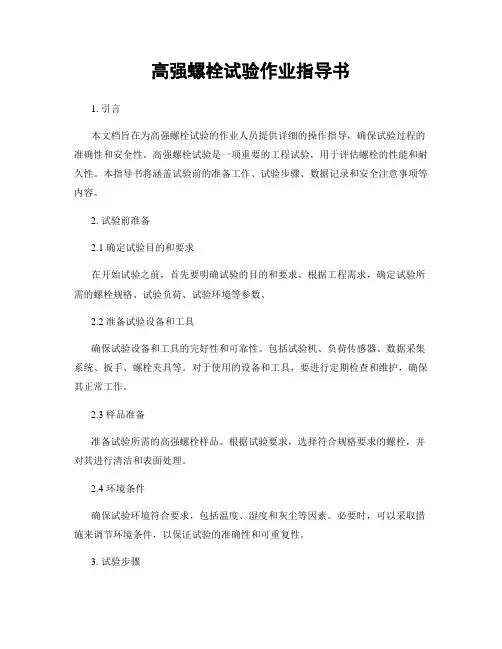

高强螺栓试验作业指导书1. 引言本文档旨在为高强螺栓试验的作业人员提供详细的操作指导，确保试验过程的准确性和安全性。
高强螺栓试验是一项重要的工程试验，用于评估螺栓的性能和耐久性。
本指导书将涵盖试验前的准备工作、试验步骤、数据记录和安全注意事项等内容。
2. 试验前准备2.1 确定试验目的和要求在开始试验之前，首先要明确试验的目的和要求。
根据工程需求，确定试验所需的螺栓规格、试验负荷、试验环境等参数。
2.2 准备试验设备和工具确保试验设备和工具的完好性和可靠性。
包括试验机、负荷传感器、数据采集系统、扳手、螺栓夹具等。
对于使用的设备和工具，要进行定期检查和维护，确保其正常工作。
2.3 样品准备准备试验所需的高强螺栓样品。
根据试验要求，选择符合规格要求的螺栓，并对其进行清洁和表面处理。
2.4 环境条件确保试验环境符合要求，包括温度、湿度和灰尘等因素。
必要时，可以采取措施来调节环境条件，以保证试验的准确性和可重复性。
3. 试验步骤3.1 安装样品将准备好的螺栓样品安装到试验机上。
根据试验要求，选择合适的夹具和装配方式，确保样品的稳定性和正确的加载方向。
3.2 施加试验负荷根据试验要求，通过试验机施加预定的试验负荷。
在施加负荷的过程中，要保持均匀的加载速度，避免蓦地施加或者减小负荷。
3.3 记录试验数据在试验过程中，使用数据采集系统记录试验数据，包括负荷、位移、应变等参数。
确保数据的准确性和完整性，并及时进行备份。
3.4 观察试验现象在试验过程中，观察样品的变形、断裂等现象。
根据试验要求，记录和描述观察到的现象，并拍摄照片或者视频作为记录。
3.5 试验结束当达到试验要求的终止条件时，住手施加负荷，并记录试验结束时的数据和观察结果。
4. 数据处理和分析4.1 数据整理对试验过程中记录的数据进行整理和归档。
确保数据的完整性和可读性，方便后续的数据分析和报告撰写。
4.2 数据分析根据试验要求，对试验数据进行分析和处理。
高强螺栓试验作业指导书 (2)
高强螺栓试验作业指导书引言概述：高强螺栓是一种常用于建造工程中的连接件，其质量和性能直接关系到工程的安全和稳定。
为了确保高强螺栓的质量和性能符合要求，需要进行严格的试验作业。
本文将详细介绍高强螺栓试验作业的指导书，匡助工程人员正确进行试验作业，确保工程质量。
一、试验前准备1.1 确认试验标准：在进行高强螺栓试验前，首先要确认所采用的试验标准，如GB/T 3098.1-2022《高强度螺栓连接副第1部份:创造螺栓和螺母》等。
1.2 检查试验设备：检查试验设备的完好性和准确性，确保试验过程中设备能够正常运行。
1.3 准备试验样品：根据试验标准的要求，准备好试验所需的高强螺栓样品，确保样品的完整性和代表性。
二、试验操作步骤2.1 安装试验样品：根据试验标准的要求，将试验样品安装到试验设备上，确保安装坚固且符合试验要求。
2.2 进行预加载：根据试验标准规定的预加载力值，进行试验样品的预加载，以确保试验过程的准确性和稳定性。
2.3 进行试验：根据试验标准规定的试验条件，进行高强螺栓的拉伸、剪切等试验，记录试验数据并进行分析。
三、试验结果判定3.1 分析试验数据：对试验过程中获取的数据进行分析，包括拉伸强度、屈服强度、延伸率等指标。
3.2 对照试验标准：将试验结果与试验标准进行对照，判断试验样品是否符合标准要求。
3.3 制定结论：根据试验结果和对照分析，制定试验结论，对高强螺栓的质量和性能进行评估。
四、试验后处理4.1 记录试验数据：将试验过程中获取的数据进行记录，包括试验条件、试验结果等信息。
4.2 处理试验样品：根据试验标准的要求，对试验样品进行处理，如清洁、保存等。
4.3 完善试验报告：根据试验数据和结论，编写完整的试验报告，包括试验目的、方法、结果等内容。
五、试验安全注意事项5.1 注意试验设备安全：在进行高强螺栓试验时，要注意试验设备的安全性，确保试验过程中不发生意外。
5.2 防止试验样品损坏：在试验过程中要注意保护试验样品，避免样品损坏影响试验结果。
螺栓检测作业指导书
螺栓检测作业指导书1 适用范围本指导书适用于钢结构制作安装中普通螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能检测。
2 引用标准GB50205-200l 《钢结构工程施工质量验收规范》GB/T3098.1-2000 《紧固件机械性能 螺栓、螺钉和螺柱》 GB/T3098.2-2000 《紧固件机械性能 螺母、粗牙螺纹》GB/T123l-91 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》 3 试验项目和技术要求3.1 试验项目：连接副预拉力、扭矩系数、抗滑移系数、螺栓实物最小拉力荷载。
3.2 技术要求(1)扭剪型高强度螺栓连接副预拉力和标准偏差见表1。
表1：扭剪型高强度螺栓紧固预拉力和标准偏差(KN)(2)连接副的扭矩系数：高强度大六角头螺栓连接副扭矩系数平均值应为0.110-0.150，标准偏差小于或等于0.010。
(3)高强度螺栓连接摩擦面抗滑移系数通过试验，测得滑移荷载N v 和螺栓预拉力P 的实测值，然后计算得出抗滑移系数，与设计的抗滑移系数相比较：(4)螺栓实物最小拉力载荷螺栓试件和实物机械性能见表2和表3 表2：螺栓试件机械性能表3：螺栓试件机械性能4检测方法4.1扭剪型高强度螺栓连接副预拉力复验。
l、抽样方法施工现场待安装的每一规格螺栓批中，随机抽取，每批应抽取8套连接副进行复验。
2、试验设备电测轴力计、油压轴力计、电阻应变仪、扭矩板子等，其误差不得超过2％。
3、试验方法采用轴力计方法复验连接副预拉力时，应将螺栓直接插入轴力计，紧固螺栓力初拧，终拧两次进行，初拧应采用手动扭矩板手或专用定扭电动板手；初拧值应为预拉力标准值的50％左右。
终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。
每套连接副只应做一次试验，不得重复使用。
在紧固中垫圈发生转动时，应更换连接副，重新试验。
4.2高强度螺栓连接副施工扭矩检验高强度螺栓连接副扭矩检验含初拧、复拧、终拧的现场无损检验，检验所用的扭矩板手其扭矩精度误差应不大于3％。

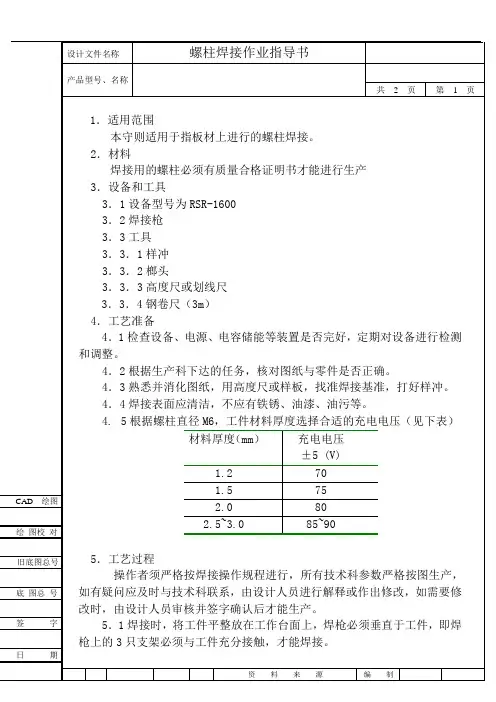

螺柱焊接作业指导书

3．3．4钢卷尺（3m）
4．工艺准备
4．1检查设备、电源、电容储能等装置是否完好，定期对设备进行检测和调整。
4．2根据生产科下达的任务，核对图纸与零件是否正确。
4．3熟悉并消化图纸，用高度尺或样板，找准焊接基准，打好样冲。
4．4焊接表面应清洁，不应有铁锈、油漆、油污等。
4.5根据螺柱直径M6，工件材料厚度选择合适的充电电压（见下表）
6．质量检验
6．1操作者在焊接过程中，如对焊接质量产生疑问时可以进行焊接螺柱弯曲90°试验，螺柱底面与工件接触面不脱落，即焊接合格。
7．安全注意事项
操作工人应按设备操作规
更改文件字
签字
日期
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
资料来源
编制
校对
标准化
提出部门
审定
标记
处数
更改文件号
签字
日期
批准文件
批准
CAD绘图
j
绘图校对
l
旧底图总号
l
底图总号
l
签字
l
日期
l
螺柱焊接作业指导书
共2页
第2页
5．2当进行第二次焊接时，焊机电容会自动充电到所需的电压，充电指示灯亮后，才能进行第二次焊接，一般焊接速度控制在每分钟10只螺柱左右。
5．3在焊接过程中，如发生焊接不牢或充电指示灯不亮等，应及时停机处理。
