常用中央空调系统组成及结构图
约克螺杆式冷水机组
6. 风机段
Ⅰ.风机（空气处理机主要使用离心风机） a.离心风机按驱动形式可以分成: 皮带轮驱动
式、直联式。
皮带轮 锥套
V型皮带
皮带调节螺栓
皮带轮驱动式
直联式: 其中外转子式、无蜗壳风机也可以算作直联式 的一种。
无蜗壳直联式
直联式
外转子式
末端设备—风机盘管
2 3
1
1 4
2 3
4
风机盘管控制系统原理图
中央空调系统介绍
主要内容 1.中央空调系统组成部分2.空调制冷原理3.空调制冷系统的 主要部件有哪些4.冷水机组部件介绍5.冷却塔介绍6.中央空 调系统末端主要设备7.除湿机机组介绍
2013-7-10
一、中央空调工作系统图
2013-7-10
二、空调制冷系统流程图
气体 高温 高压 压缩机
油分离器 把制冷剂 和润滑油 分离
四、冷水机组部件—控制中心
开/关
冷水机组部件—水流开关
冷水机组部件—安全阀
冷水机组—制冷剂视镜
冷水机组部件—制冷剂注入口
制冷剂注入口
五、冷却塔
• 冷却塔是水与空气直 接接触进行热交换的 一种设备， • 它主要由风机、电机、 填料、播水系统、塔 身、水盘等组成， • 主要由在风机作用下 的温度比较低的空气 与填料中的水进行热 交换从而达到降低水 温的目的
2013-7-10
80% , 粒子直径 5μm
板式过滤器分为可清洗和 褶形板式一次性过滤器。
中效过滤段
滤网标准配置为袋式，有板
式可供选择。 净化空调：过滤级别为 F6,F7,F8(30万级),大气层计数效 率:40-90% 粒子直径1μm
也可采用密褶式中效过滤器
HAVC及楼控控制原理介绍
空调系统分类
VAV
VAV
VAV
变频 AHU
ZoneA
1 2
ZoneB
ZoneC
各类空调方式比较
比较项目 内外分区 全年空调新风保证 区域个别控制 空气品质 热舒适性
VAV变风量系统的整体概念和特点
风机盘管加新风系统 可以 可以 可以 全空气定风量系统 可以 可以 不可以 变风量系统 可以 可以 可以 好 好
23
Johnson Controls Proprietary and Confidential
变配电系统
对变配电系统的监控主要包括对高压、低压、变压器、柴油发电机设备的相 关运行参数的监视。 方案A： 通过DDC控制器监测开关柜状态、故障、 变压器超温报警等； 通过智能电表获取三相电流、三相电压、功
BA系统工程与各专业
的配合
30
与各专业配合
在与其他专业配合的时候，我们应提出如下的接口要求：
1、冷冻站系统：除冷冻主机通过接口接入BA系统外，冷冻水泵、冷却水 泵、冷却塔风机的电气控制箱均应提供手/自动转换开关、干触点，用 于返回BA系统该设备的运行状态、故障、手/自动状态，我方提供用于 控制设备启/停的干触点给电气控制箱。 2、要求冷冻机组提供一个高阶接口和BAS系统进行连接，高阶接口的物 理连接方式可以是RS232/RS485/RS422；开放软件接口协议，提供所 有完成接口软件开发的参数，如波特率、数据位、起始位、停止位等 等；提供每台冷冻机参数列表，其他完成连接所需的资料。
中央 空调 机组
蒸气 压缩式制 冷机组
制冷剂系 统 涡旋式
商用柜机 嵌入式 VRV系统 分体式风管系统
风冷式
风管系统
整体式风管系统
中央空调系统原理及原理图(含末端设备) ppt课件
就变成了低温冷冻水，冷冻水被送到各风机风口
的冷却盘管中吸收盘管周围的空气热量，产生的
低温空气由盘管风机吹送到各个房间，从而达到 降温的目的。
ppt课件
17
冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成
后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝 器中释放热量，其释放的热量正是通过循环冷却水系统的 冷却水带走。冷却循环水系统将常温水通过冷却水泵泵入 冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔 上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进 行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却 水变回常温，以便再循环使用。在冬季需要制热时，中央 空调系统仅需要通过冷热水泵(在夏季称为冷冻水泵)将常 温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换 后再将热水送到各楼层的风机盘管中，即可实现向用户提 供供暖热风。
ppt课件
3
中央空调系统的分类
一、按负担室内热湿负荷所用的介质分类
1、全空气系统 空调房间的室内热湿负荷全部由经过处理 的空气来承担，利用空调装置送出风调节 室内空气的温度、湿度。
ppt课件
4
中央空调系统的分类（续）
2、全水系统 全部由经过处理的水负担室内热湿负荷 ， 利用冷冻机处理后的冷冻水(或锅炉制出热 水)送往空调房间的风机盘管中对房间的温 度、湿度进行处理的。
7、投资方便：可根据量贩发展情况，分期分批投资 添置空调系统，同时量贩档次提升，因此资金周 转快，有效地利用资金更进一步开发。
ppt课件
16
中央空调系统工作原理
中央空调系统一般主要由制冷压缩机系统、
冷媒(冷冻和冷热)循环水系统、冷却循环水系统、 盘管风机系统、冷却塔风机系统等组成。制冷压 缩机组通过压缩机将空调制冷剂(冷媒介质如 R134a、R22等)压缩成液态后送蒸发器中，冷冻 循环水系统通过冷冻水泵将常温水泵入蒸发器盘

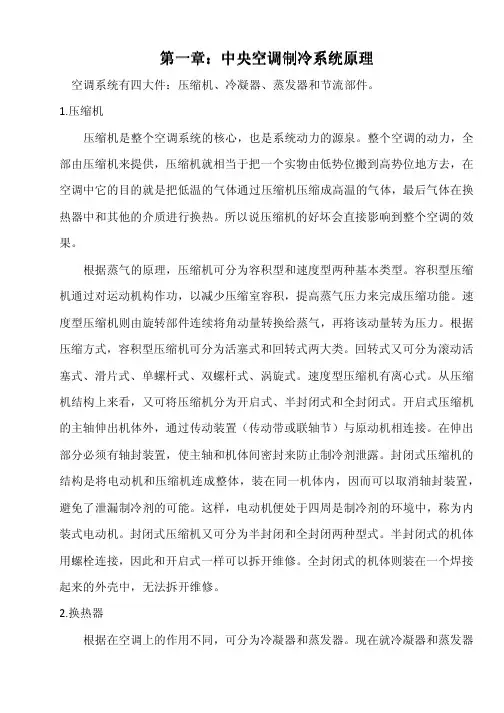

中央空调基本原理及其主要材料
第一章第一章：：中央空调中央空调制冷制冷制冷系统原理系统原理空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。
中央空调系统简介及认识
步进电机
+12V
D2
RY2 D1
BUZZ
RY1 R12 1K
D3
D4
RY3
RY4 RY5
四通换向阀 压缩机 蜂鸣器
室外风机 辅助加热丝
在自动化密集的的场合会有很多被控元件如继电器，微型电机，风机，电磁阀，空调，水处理等元 件及设备，这些设备通常由所集中控制，由于控制系统不能直接驱动被控元件，这需要由功率电路 来扩展输出电流以满足被控元件的电流，电压。
热
器
室
单相电动机、热保护器、电容器
内
风
主毛细管
扇
辅助毛细管
调速电机、导风叶电机
高压阀
干燥过滤器2
单向阀
空调控制系统主要部件
1.传感器 （1）温度传感器：检测室内环境温度 （2）管温传感器：制热时，防冷风保护
2.执行器 （1）压缩机：使制冷剂在制冷系统中得以循环 （2）四通换向阀：制冷和制热工作模式切换 （3）室内风机：将室内换热器的冷量（热量）送至室内 （4）导风叶电机：改变送风方向（角度） （5）室外风机：将室外换热器的冷量（热量）送至室外 （6）辅助电加热器：低温环境下，增强制热效果
空调制冷与电控系统关联
四通阀
室外机组 单相电动机、电容器
排
气
分
管
室
离
外
器
换
热
低压阀
器
室
回气管 压缩机
外 风
扇
干燥过滤器1
室
内
风
主毛细管
扇
辅助毛细管
高压阀
干燥过滤器2
单向阀
空调制冷与电控系统关联
四通阀
室外机组
调速电机、导风叶电机

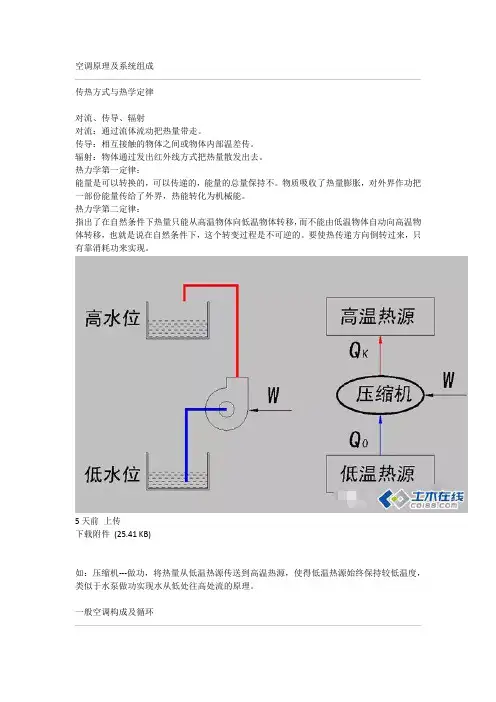

空调原理及系统组成

空调原理及系统组成传热方式与热学定律对流、传导、辐射对流：通过流体流动把热量带走。
传导：相互接触的物体之间或物体内部温差传。
辐射：物体通过发出红外线方式把热量散发出去。
热力学第一定律：能量是可以转换的，可以传递的，能量的总量保持不。
物质吸收了热量膨胀，对外界作功把一部份能量传给了外界，热能转化为机械能。
热力学第二定律：指出了在自然条件下热量只能从高温物体向低温物体转移，而不能由低温物体自动向高温物体转移，也就是说在自然条件下，这个转变过程是不可逆的。
要使热传递方向倒转过来，只有靠消耗功来实现。
5天前上传下载附件(25.41 KB)如：压缩机---做功，将热量从低温热源传送到高温热源，使得低温热源始终保持较低温度，类似于水泵做功实现水从低处往高处流的原理。
一般空调构成及循环5天前上传下载附件(26.51 KB)压缩机：“心脏”，压缩和输送制冷剂蒸汽；膨胀阀：节流降压，并调节进入蒸发器的制冷剂流量；蒸发器：吸收热量（输出冷量）从而制冷；冷凝器：输出热量。
5天前上传下载附件(44.75 KB)空调四大件蒸发器工作的过程室内的温度较高，空气流过蒸发器时冷媒蒸发带走空气中的热量，空气温度降低成为冷空气。
空气被冷却时,空气中会有凝水，通过排水器排走。
为了防止冷凝水流到机房内，需要挡板和排水管将其排到室外。
5天前上传下载附件(25.14 KB)空调的第二个部件冷凝器（这里所指是空冷式），也就是我们通常说的室外机室外机的工作原理是冷媒向空气放热，由气态转化为液态，向空气排热。
所以冷凝器的散热条件对空调制冷有较大影响，有一定的环境及距离要求，后文将会详细讲解。
5天前上传下载附件(29.81 KB)空调的第三个部件压缩机，压缩机起到的作用如下：来自蒸发器的低温低压的冷媒气体被压缩机压缩成高温高压的气体进入冷凝器。
冷媒向空气放热，由气态转化为液态，这一过程，实际需要做功，做功这一过程由压缩机来完成。
这一过程中压缩机压缩和输送制冷剂蒸汽（工作过程），通过做功后冷凝器再将热量带到室外。
