建筑构造(高层建筑构造)
高层建筑的结构体系ppt课件
B、构造的优缺陷： 优点 ：
①建筑平面布置灵敏，分隔方便； ②施工简便，设计合理时构造有较好的塑性变形才干； ③外墙采用轻质填充资料时，构造自重小。
缺陷：侧向刚度小，抵抗侧向变形才干差。限制了 框架构造的建造高度。
C、构造的位移特征： 框架构造在程度力作用下的受力变形特点：侧 移两部分组成：梁柱弯曲变形产生的侧移和柱轴向变 形产生的。 程度荷载作用下，框架梁柱中的内力有弯矩、剪 力和轴力，在弯矩作用下，梁柱发生弯曲，且有反弯 点，梁柱弯曲引起框架的整体侧向位移。框架构造下 部的梁柱内力大，层间变形大，愈到上部层间变形愈 小，框架的整体变形呈现剪切型。
剪力墙间距〔m〕(取较小值)
表2－1
抗震设防烈度
楼、屋盖类 型
非抗震设计
6度、7度
8度
9度
现浇
5.0B，60
4.0B，50
3.0B，40
2.0B，30
装配整体
3.5B，50
3.0B，40
2.5B，30
－
注：1.B为楼面宽度，单位为“m〞； 2.现浇层厚度大于60mm的叠合楼板可以作为现浇板思索。
框架－剪力墙构造体系中，剪 力墙布置应留意以下几点：〔分散、 均匀、对称、上下贯穿、带翼缘〕
筒体构造
巨型框架构造
框架-筒体 构造
筒中筒构造 成束筒构造
2.2.3 高层建筑竖向承重构造的 选型 •1、框竖架向构造承体重系构造的类型及特点
• 剪力墙构造体系 • 框架－剪力墙〔框架－筒体〕构造体系 • 筒中筒构造体系 • 多筒体系——成束筒和巨型框架
• 框架构造体系
A、构造构成 框架：梁和柱刚结而成的平面构造体系。框 架接受构造的竖向和程度作用，称为框架构造体 系。从施工方面看，可以是整表达浇也可以是装 配式或装配整体式。
建筑构造—建筑物的分类(建筑构造)
响较大。
（1）民用建筑 民用建筑是指供人们居住及进行社会活动等非生产性的
建筑。一般分为以下两种： ①居住建筑 供人们生活起居使用的建筑物。 ②公共建筑 供人们进行各项社会活动的建筑物。
1 按建筑的使用性质分类
（2）工业建筑 工业建筑是指供人们从事各类生产活动的用房，如工业
厂房、生产车间等。
1 按建筑的使用性质分类
4 按结构类型分类 （3）钢筋混凝土结构建筑
指由钢筋混凝土柱、梁、板承重的 多层及高层建筑，按承重的方式又可以 分为框架结构、框剪结构、全剪力墙结 构、筒体结构等。
4 按结构类型分类
（4）钢结构建筑
主要承重构件全部采用钢材制作，外 围护墙和分隔内墙用轻质块材、板材的建 筑。
这类结构整体性、刚度和柔性均好， 自重较轻，工业化施工程度高，施工受季 节影响小，但耗钢量大，耐火性差，施工 难度大，主要用于超高层建筑、特大跨度 公共建筑和工业建筑。
4 按结构类型分类
（5）钢、钢筋混凝土混合结构建筑
用钢筋混凝土结构组成竖向承重 体系，用钢结构组成水平承重体系的 大空间结构建筑，其横向可跨越30m 以上的空间。
在这类结构中，水平承重体系可 采用桁架、悬索、网架、拱、薄壳等 结构形式，多用于体育馆、大型火车 站、航空港等公共建筑。
1 按建筑的使用性质分类
（3）农业建筑 农业建筑是指供农业、牧业生产和加工使用的建筑，如温室、
畜禽饲养场、种子库等。
2 按建筑的规模和数量分类
（1）大量性建筑 主要指单体规模不大，但建造数量多，与人们生活密切相
关的建筑，如住宅、中小学教学楼、医院等。
2 按建筑的规模和数量分类
05高层建筑设备层
1.3.1高层建筑楼盖结构形式
高层建筑常用楼盖结构形式有： 肋梁楼盖结构 无梁楼盖结构 叠合板楼盖结构 压型钢板组合楼盖结构
1.3.1高层建筑楼盖结构形式
肋梁楼盖由主、次梁和楼板组成。
楼板按受力形式分： 单向板（长边与短边长度之比大于或等于3.0时， 沿短边方向受力的板 ） 双向板（当长边与短边长度之比小于或等于2.0 时，四边受力的板 ）
1．4．1设备层的布置
1．4．1设备层的布置
2)满足设备布置的要求 4)与避难层相结合 3)与结构布置相结合 1)合理利用建筑空间
1．4．2中间设备层
高层建筑中，由于建筑 高度大、层数多，设备所承 受的负荷很大。 各设备系统(给排水、空 调等) 需要按高度进行分区， 除了用地下层或屋顶层作为 设备层外，往往还有必要在 中间层设置设备层，使空调、 给水等设备的布置达到经济、 合理。
1.3.1高层建筑楼盖结构形式
叠合板楼盖宜采用预制的预应力薄板作为叠合板的
底板，并兼作底模，与上部现浇层共同工作形成叠 合式楼盖。 叠合板楼盖的最大跨度可达到7. 5m，适用于有抗震 设防和非抗震设防设计的高层建筑。 [注意]预制预应力薄板叠合板楼盖不适用于有机器设 备振动的楼盖。
1.3.1高层建筑楼盖结构形式
1.6.2 地下室防水
防水混凝土防水 混凝土防水结构是由防水混凝土依靠其材料本身的憎 水性相密实性来达到防水目的。混凝土防水结构既 是承重、维护结构，又应有可靠的防水性能。它简 化了施工，加快了工程进度，改善了劳动条件。因 此，确定地下室防水方案时，应优先选用防水混凝 土防水。 防水混凝土分为两类： 普通混凝土 掺外加剂防水混凝土
1．3高层建筑楼盖构造
在高层建筑中，楼盖是承受重力荷载， 也是传递水平荷载，是保证各种抗侧力构件 协同工作的重要结构构件。 因此，楼盖结构不仅应满足承载力、刚 度以及传递水平力的需要，还要满足建筑使 用功能和内部空间的要求。
高层建筑结构定义
一1．高层建筑结构定义：大于等于十层或超过28米的混凝土结构民用建筑2．高建结构受力及变形特点，设计时考虑问题：高建结构可设想成为支承在地面上的竖向悬臂构件，承受着竖向荷载和水平荷载的作用。
特点：a水平荷载称谓设计的决定性因素（地震作用风荷载）b侧移成为设计的控制指标c轴向变形的影响在设计中不容忽视d延性成为结构设计的重要指标e结构材料用量显著增加3．从结构材料区分高建结构类型，特点：a砌体结构取材容易、施工简便、造价低廉等优点，但由于砌体是一种脆性材料，其抗拉、抗弯、抗剪强度均较低，抗震性能较差，现代高层建筑很少采用无尽砌体结构建造b混凝土结构取材容易、耐久性和耐火性好、承载能力大、刚度好、节约钢材、降低造价、可模性好以及能浇制成各种复杂的截面和形状等优点，现浇整体式混凝土结构还具有整体性好，经过合理设计，可获得较好的抗震性能。
但由于其结构自重大，导致构件截面较大，占用较大的面积。
此外其施工施工工序复杂、建造周期长、受季节影响c钢结构具有材料强度高、截面小、自重轻、塑性和韧性好、制造简便、施工周期短、抗震性能好等优点，在高层建筑中有广泛应用。
但由于高层建筑钢结构用钢量大，造价高，再加之因钢结构防火性能差，需要采取防火保护措施，增加造价。
其应用还收钢铁产量和造价限制d钢混结构具有告诫够自重轻、截面尺寸小、施工进度快、抗震性能好等优点，同时还兼具混凝土结构刚度大、防火性能好、造价低的优点。
二4．高建混凝土结构体系，其优缺点、受力特点和应用范围：a框架结构体系优点：建筑平面布置灵活，能获得较大空间；建筑立面易处理；结构自重较轻；计算理论比较成熟；在一定高度范围内造价较低缺点：其侧向刚度较小或在框架结构房屋的高度较大时，水平荷载作用下侧移较大b剪力墙结构体系优点：此结构房屋的楼板直接支承在墙上，房间墙面及天花板平整，层高较小；剪力墙的水平承载力和侧向刚度均很大，侧向变形较小缺点：结构自重较大，建筑平面布置局限性大，较难活的大的建筑空间c框架-剪力墙结构体系优点：充分发挥框架结构平面布置灵活和剪力墙结构侧向刚度大的特点5．框-剪结构和框-核心筒结构有何异同？框-核心筒结构和框筒结构有何区别？带加层高层建筑结构与框-核心筒结构有何不同？特点及协同工作原理类似，水平布置灵活。
建筑构造全解

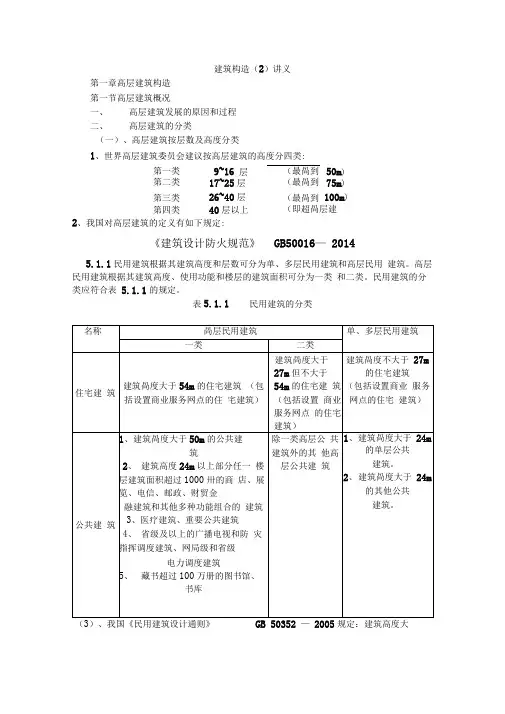

建筑构造（2）讲义第一章高层建筑构造第一节高层建筑概况一、高层建筑发展的原因和过程二、高层建筑的分类（一）、高层建筑按层数及高度分类1、世界高层建筑委员会建议按高层建筑的高度分四类:第一类9~16 层（最咼到50m)第二类17~25层（最咼到75m)第三类26~40层（最咼到100m)第四类40层以上（即超咼层建筑）2、我国对高层建筑的定义有如下规定:《建筑设计防火规范》GB50016—20145.1.1民用建筑根据其建筑高度和层数可分为单、多层民用建筑和高层民用建筑。
高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。
民用建筑的分类应符合表5.1.1的规定。
表5.1.1 民用建筑的分类（3）、我国《民用建筑设计通则》GB 50352 —2005规定：建筑高度大于100m的民用建筑为超高层建筑。
附录A 建筑高度和建筑层数的计算方法A.0.1 建筑高度的计算应符合下列规定：1建筑屋面为坡屋面时，建筑高度应为建筑室外设计地面至其檐口与屋脊的平均高度；2建筑屋面为平屋面（包括有女儿墙的平屋面）时，建筑高度应为建筑室外设计地面至其屋面面层的高度；3同一座建筑有多种形式的无眠时，建筑高度应按上述方法分别计算后，取其中最大值；4对于台阶式地坪，当位于不同高程地坪上的同一建筑之间有防火墙分隔，各自有符合规范规定的安全出口，且可沿建筑的两个长边设置贯通式或尽头式消防车道时，可分别计算各自的高度。
否则，应按其中建筑高度最大者确定该建筑的建筑高度；5局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等辅助用房占屋面面积不大于1/4 者，可不计入建筑高度；6对于住宅建筑，设置在底部且室内高度不大于2.2m 的自行车库、储藏室、敞开空间，室内外高差或建筑的地下或半地下室的顶板面高出室外设计地面的高度不大于1.5 m 的部分，可不计入建筑高度。
（二）、高层建筑按功能要求分类：教材（三）、高层建筑按体型分类1、板式高层建筑——建筑平面呈长条形的高层建筑，其体型如板状。
建筑构造统一做法表
4阴角用1:3水泥砂浆倒R50圆角修补（墙面与地面交接处）；
5钢筋混凝土楼板，抗渗等级按设计要求，修补平整；
注：防水材料要符合卫生验收要求；
3
车库车道
130厚C30细石砼随打随抹平（坡道面层划出防滑条纹）；
220厚1:3水泥砂浆找平；
3素水泥浆结合层一道（内掺108胶）；
4钢筋混凝土楼板；
4
管井
会所内的楼地面
1钢筋混凝土楼板修补平整；
会所的楼地面面层为二次装修。
3、地下室墙面
序号
施工部位
建筑构造做法
备注
1
地下室车库
地下室疏散楼梯
设备房
1墙面采用两遍防霉涂料面涂；
220厚1:3水泥砂浆保护层；
31.0厚JS聚合物防水涂膜，四周卷起300；
41.5厚911聚氨酯防水涂膜，四周卷起300；
5阴角用1:3水泥砂浆倒R50圆角修补（墙面与地面交接处）；
6钢筋混凝土楼板，抗渗等级按设计要求，修补平整；
4
消防水池墙面和地面（混凝土制）
15厚釉面砖用水泥砂浆粘贴，面砖勾缝；
1最薄处40厚C20细石混凝土，坡度1.5%，内配筋Ø4@150双向，平面四周（沿墙和水沟边）设伸缝，缝宽10mm，缝内嵌聚氨酯密封，平面内间距≤4000mm设缩缝，用切割机切深15mm，内钢筋断开；
260厚（厚度请设计根据节能进行计算确定）挤塑聚苯板保温层；
320厚1:3水泥砂浆保护层；
42.0厚911聚氨酯防水涂膜，一布两涂，遇墙或构筑物上翻至屋面的建筑完成面300；
5SBS改性沥青防水卷材3厚，面铺无纺布一层；
620厚1:3水泥砂浆保护层；
高层建筑建筑构造特点与性质
山墙支承坡屋顶 屋架支承坡屋顶
高层建筑的建筑构造特点和性质
梁架与屋架支承坡屋顶（特例）
高层建筑的建筑构造特点和性质
空间结构支承坡屋顶
高层建筑的建筑构造特点和性质
● 坡屋顶坡度的形成 山墙找坡
高层建筑的建筑构造特点和性质
屋架找坡 檩式系统 用檩条或檩上架椽子支撑屋面的体系叫做檩式系 统。对木质构件来说，不用椽子时，檩条间距约 为700～900mm；檩条上架设椽子时，檩条间距 可适当放大至1000～1500mm。对于钢砼屋架， 常配以矩形、L形和T形等截面的预制钢筋混凝土 檩条，为了在檩条上钉屋面板，常在上面设置木 条，木条断面呈梯形。对于钢屋架，则多采用轻 钢檩条，形式为冷轧薄壁型钢或是小形角钢与钢 筋焊接的平面或空间的桁架式檩条。
高层建筑的建筑构造特点和性质
高层建筑的建筑构造特点和性质
高层建筑的建筑构造特点和性质
• 椽式系统
椽式系统是将两根呈人字形的椽子和 一道横木(或拉杆)组成一个椽架，跨度 小的可直接支承在外墙上，跨度大的 可再增加支座。为适应木屋面板的跨 度，其间距一般为400～1200mm。可以 将椽架看成是折线形的肋梁。
共101层、492米高 2008年8月底投入使用
高层建筑的建筑构造特点和性质
高层建筑的建筑构造特点和性质
迪拜塔
于2004年9月动工
高层建筑的建筑构造特点和性质
高层建筑的建筑构造特点和性质
高层建筑的建筑构造特点和性质
国内高层建筑发展情况
应该始于二十世纪三十年代的上海，1934 总高82米的“远东第一高楼”——国际饭店 。20 世纪50年代初，北京开始建造八九层的办公楼 和旅馆，如和平宾馆、北京饭店西楼、前门饭 店和三里河政府办公楼等。1958—1959年，北 京的国庆工程推动了高层建筑的发展，这期间 建成了13层的民族文化宫、12层的民族饭店和15 层的民航大楼。70年代初，我国高层建筑发展 加快了步伐。20世纪70年代中期，高层住宅的 发展，使高层建筑数量迅猛增长。1977年，广 州建成33层的白云宾馆，高112m，成为我国20 世纪70年代最高的建筑。
建筑构造下—复习题知识讲解
建筑构造下—复习题知识讲解《建筑构造》下册问题集1-高层建筑构造1.1 高层建筑概况1.我国《高层民用建筑设计防火规范》（GB50045-95）对高层建筑如何规定？我国：《高层民用建筑设计防火规范》（GB50045-95）：10层和超过10层的居住建筑和超过24m高的其他民用建筑为高层建筑。
3.建筑高度的定义及图示？建筑物室外地面到其檐口或屋面面层的高度,屋顶上的水箱间、电梯机房、排烟楼房和楼梯出入口小间等不计入建筑高度5.我国《高层民用建筑设计防火规范》（GB50045-95）根据哪些因素将高层建筑分为一类和二类？根据建筑使用性质、火灾危险性、疏散及扑救难度等因素1.2 高层建筑结构与造型6.从建筑材料如何划分高层建筑的结构形式？砌体结构、钢筋混凝土结构、钢结构、钢-混凝土混合结构7.高层建筑结构主要受哪些力共同作用？受竖向荷载和水平荷载的共同作用，水平承重结构主要承担风荷载和水平地震作用、竖向承重结构主要承担以重力为代表的竖向荷载。
8.高层建筑结构基本体系和组合体系主要有哪几类？基本体系：纯框架体系纯剪力墙体系筒体体系。
组合体系：框支剪力墙体系框架剪力墙体系框架筒体体系筒中筒体系束筒体系。
9.何为纯框架体系？整个结构的纵向和横向全部由框架单一构件组成的体系称为纯框架体系。
10.纯框架结构体系中，框架梁跨度、梁截面高度及宽度的尺度如何规定？框架梁的跨度在4-9m之间，过大过小都不经济，梁的截面高度h 可根据梁的跨度l来估计，一般h=(1/15-1/10)l。
梁宽度b=（1/2-1/3）h，但是不宜小于200mm。
柱截面高度h一般不小于300mm （矩形）或350mm（圆形）柱横截面高宽比不大于311.何谓纯剪力墙体系？竖向承重结构全部由一系列横向和纵向的钢筋混凝土剪力墙所组成的结构体系12.剪力墙结构布置要求？剪力墙宜双向布置，在抗震设计中必须沿双向布置，赢避免仅单向有墙的结构布置形式。
剪力墙宜自下到上连续布置，避免刚度突变。
高层建筑构造PPT课件
两部分内容联系紧密，需要我们融会贯通。
《建筑构造（下）》是建筑学专业教学环节 中的一个重要内容。
在熟悉《建筑构造（上）》的基础上，通过 学习有关高层建筑、大跨建筑构造以及工业 化建筑构造技术的原理和方法，进一步了解 当今国内外建筑新材料、新产品和新技术的 发展动态，以期提高大家对现代建筑建造技 术的细部设计的技能。
建筑幕墙是建筑物各部件中将现代建筑技术与艺 术结合得完美的典范。早在20世纪初，建筑大师 们追求形体简洁、新颖的建筑风格，提出将外墙 和窗合二为一的设想终于在新材料、新结构、新 技术不断涌现和发展中变为现实，使传统的建筑 外墙形式从结构承重体系中分离了出来。
先将幕墙有关术语归纳如下，供大家参考
名称 居住建筑 公共建筑
一类
二类
十九层及十九层以上的普通住宅 十层至十八层的普通住宅
高度超过 50m
高度超过 24m，不超过 50m
3.高层建筑结构体系
以建筑材料来划分高层建筑的结构形式
砌体结构 钢筋混凝土结构 钢结构 钢-混凝土混合结构
采用何种结构形式，将决定采用何种建筑构造与之相配合。
连接构造是由栓钉(又称抗剪螺钉)将钢筋混凝土、型钢板和钢梁组
5. 高层建筑外墙构造
5.1 高层建筑外墙特点
同多层建筑相比，高层建筑外墙的造价较高，对其保温隔热
5.2 高层建筑外墙类型
（1）填充墙 （2）幕墙：幕墙是以板材型式悬挂于主体结构上的外墙，犹如
幕墙按材料区分为轻质幕墙和重质幕墙 轻质幕墙如玻璃幕墙、金属板材幕墙、纤维水泥板幕墙、复合板 钢筋混凝土外墙挂板则属于重质幕墙。
人性化、智能化、生态化 方向发展。
高层建筑结构定义
高层建筑结构定义在当今的城市中，高层建筑如雨后春笋般拔地而起，成为了现代化都市的一道独特风景线。
然而，你是否真正了解这些高耸入云的建筑背后的结构奥秘呢？让我们一同走进高层建筑结构的世界，揭开它神秘的面纱。
所谓高层建筑结构，简单来说，就是指那些高度较高，需要特殊设计和构造来保证其稳定性、安全性和功能性的建筑结构体。
一般来说，当建筑物的高度超过一定限度，常规的建筑结构设计方法和材料就不再适用，需要采用更加复杂和精细的结构体系。
要明确高层建筑结构的定义，首先得清楚“高层”的界定标准。
在不同的国家和地区，对于高层建筑的定义可能会有所差异。
但通常情况下，当建筑物的高度超过 24 米或者层数超过 10 层，就可以被视为高层建筑。
这个高度和层数的划分并非是随意的，而是基于建筑结构、消防安全、使用功能等多方面因素综合考虑得出的。
高层建筑结构的主要特点可以概括为以下几个方面。
一是高度大。
这是高层建筑最显著的特征，也是其结构设计的最大挑战之一。
随着高度的增加，风荷载、地震作用等水平力对建筑结构的影响会显著增大。
因此，在设计高层建筑结构时，必须充分考虑这些水平荷载的作用，采取有效的抗侧力结构体系，以保证建筑在水平力作用下的稳定性和安全性。
二是荷载大。
高层建筑不仅要承受自身的重量，还要承受大量的人员、设备、家具等活荷载。
此外，由于高度大，风荷载和地震作用产生的荷载也相当可观。
因此，高层建筑结构需要具备足够的强度和刚度来承受这些巨大的荷载。
三是对结构的稳定性要求高。
高层建筑的重心较高，在受到水平力作用时容易产生较大的倾覆力矩。
为了保证建筑的稳定性，结构设计中需要采取措施增加结构的抗倾覆能力，例如设置足够的基础埋深、加强结构的竖向构件等。
四是对建筑功能的要求复杂。
高层建筑通常集多种功能于一体，如办公、居住、商业等。
这就要求结构设计在满足安全性的前提下，还要尽可能地满足建筑功能的需求，为各种设备、管道的布置提供足够的空间，同时要保证室内空间的舒适性和灵活性。
建筑构造(下)一高层建筑构造-建筑构造2016年
1.4.3 高层建筑外墙设计流程
• 建设单位——（邀请或公开 招标确定）建筑设计单位— —设计方案通过审查后，进 入施工图阶段（外立面有设 计，但不详细）——（邀请 或公开招标确定）外装修设 计单位（专业设计资质）--确定外墙形式（石材、玻璃、 铝板等）---根据项目所在地 情况对幕墙构造进行力学计 算并确定外墙做法---出具详 细的外墙计算书、绘制幕墙 图纸（如平立面图、大样图、 节点图等）--业主及建筑设计 审核---设计结束
1）高层建筑结构受力特征
2）高层建筑结构体系分类
（1） 纯框架体系
1） 结构特征：
• 承重结构全部由框架组 成。在水平荷载作用下， 本体系强度低、刚度小、 水平位移大，为柔性结 构体系。
• 纯框架体系在高烈度地 震区不宜采用，用于10 层左右住宅楼及办公楼。
2） 框架梁跨度通常在4~9m之间，梁高h=(1/10~1/15)，梁宽b取梁高的 (1/2~1/3)h。
（2） 纯剪力墙体系 1）结构特征： 由一系列横向和纵向钢筋混凝 土剪力墙所组成，这种体系侧 向刚度大、侧移小，为刚性结 构体系，适用于小开间的高层 住宅、旅馆、办公楼等，一般 控制在35层，总高110米以内。
2）剪力墙的结构布置： (1) 横向布置剪力墙 (2) 纵向布置剪力墙 (3) 纵横向布置剪力墙
1972年，412m，110层，世贸中心双塔，纽约。 在9.11恐怖事件中倒塌。
芝加哥希尔斯大厦
1974年，443m，110层，芝加 哥西尔斯大厦
1.1.2 中国高层建筑发展概况
中国高层建筑在二十世纪八十年代后发展迅速，在建设 规模和建筑高度上，其发展速度都十分惊人。在目前全球排 前10位的高层建筑中，中国占有三个席位。他们分别是：
建筑构造下册-课件-第一讲：高层建筑概论
24.3m 11层，31m ≥22m（从室内地面起） 25m（从室内地面起） 《防火规范》GBK45-82：≥10层或≥24m 《民用建筑设计通则》JGJ37-87：同上面。 《高层建筑混凝土结构技术规程》JGJ3-2010：≥10层，或≥28m住宅。 高度等于和大于100m的建筑为超高层建筑。
2020/2/27
40
1.2 高层建筑产生、发展历程及世界建筑高度竞赛
我国高层建筑的发展
我国的高层建筑最早可追溯到战国高台建 筑时期。但我国近代的高层建筑发展晚于欧 洲国家，但随着经济的发展，其发展数量呈 急速上升趋势,并且超高层建筑逐渐盛行。截 至2012年，我国共建成超高层建筑94幢， 主要集中在经济发达的长三角和珠三角地区， 二线城市的数量也在显著增加。国内典型超 高层建筑有上海环球金融中心（492m）、 台北101 大厦（509m）和上海中心 （632m）等。
全球
全球
高层建筑的发展与演变------以美国为例（P02-03）
早期高层建筑的发展过程及实例
现代主义时期高层建筑的形态及实例
高层建筑的发展与演变（P02-03）
当代高层建筑的多元化及实例
1.2 高层建筑产生、发展历程及世界建筑高度竞赛
世界高层建筑的空中竞技------人类日益增长的实力和野心
1.2 高层建筑产生、发展历程及世界建筑高度竞赛
2016年，超过200m的128座建筑在世界上19个国家，54座城市拔地而起，创造了前所未有的历史纪录，总建设高度30301米。 中国连续第9年拥有最多的200米及以上竣工建筑，2016年更是以84座的数量占全球竣工总量的67%。
在这84座超高层建筑中，11座位于深圳，也让深圳成为超过200米的高层建筑竣工最多的城市。值得一提的是，2016年度完 工的广州周大福金融中心（东塔）以530米成为世界第5高、中国第2高的超高层建筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塌落度的测试方法
• 弹性材料防水：
• 相比前两者，具备拉伸力强度高、拉伸延伸率大，能承受 一定的荷载冲击力，适应防水基层的伸缩及开裂变形的特 点。
• 3）地下室采用外防水相比于内防水的优点？
• （1）外防水防水层在迎水面，受压力水的作用紧压在外 墙上，防水效果好 • （2）内防水卷材防水层在背水面，受压力水的作用容易 局部脱开，造成渗漏。
• 4）地下室防水的构造层次？
第七节 高层建筑的楼梯、电梯和防 火要求
• 1、楼梯 • 问题：
1）楼梯的布置要求 2）高层民用建筑的安全疏散设计要求 3）疏散楼梯类型 4）防烟楼梯和封闭楼梯有哪些不同点及各自的适用 范围。
1、楼梯
• 1）楼梯的位置及布置要求
• （1）楼梯至少应有一部与电 梯靠近设置 • （2）除防烟楼梯间外，位 置应放在方便、易找部位 • （3）不宜放在建筑物的角 部和 边部 • （4）除防烟楼梯间外，楼 梯间应有直接的采光和自然 风
1、楼梯
• （2）封闭楼梯间 • 指用耐火建筑构件（双向弹簧门或防火门）分隔，能防止烟和 热气进入的楼梯间。 • 适用于24米以下的裙房和建筑高度不超过32米的二类高层建筑 以及12层至18层的单元式住宅，11层及11层以下的通廊式住宅 • 要求： • 楼梯间应靠近外墙，并应有直接天然采光和自然通风 • 楼梯间应设成乙级防火门，并应向疏散方向开启 • 底层可做成扩大的封闭楼梯间。
1、楼梯
• • • • （4）剪刀楼梯 要求： 应为防烟楼梯间 梯段之间应用耐火极限不低于1 小时的实体墙分隔 • 应分别设置前室，如果确有困 难可设置一个前室，但应分别 设置加压送风系统
1、楼梯
• （5）室外楼梯 • 要求： • 栏杆扶手高度不小于1.2米，楼 梯净宽不小于0.9米，倾泻高度 不大于45°； • 梯段耐火极限不低于0.25小时 ，平台耐火极限不低于1小时 • 通向楼梯间的门为乙级防火门 ，并向室外开启 • 除疏散门外，楼梯周围2米内的 墙面不应设置门窗洞口，疏散 门不应正对楼梯。
• 2）地下室的防水做法有哪些？
• 防水构造特点：应遵循以防为主、以排为辅、因地制宜、防水 可靠、经济合理的原则 • 防水做法可分为三类： • （1）卷材防水 • （2）防水混凝土防水 • （3）弹性材料防水
• 防水混凝土防水：
• 依靠材料本身的憎水性和密实性来防水，在地下室防水方案中 应优先选用，分为普通混凝土和惨外加剂防水混凝土两类 • 为防止地下水对防水混凝土的侵蚀，在墙外侧应抹水泥砂浆， 然后涂刷沥青 • 特点：施工简单，进度快
1、楼梯
• 3）防烟楼梯间和封闭楼梯间不同点
• 防烟方式不同 • 适用范围不同 • 设置要求不同
第七节 高层建筑的楼梯、电梯和防 火要求
• 2、电梯 • 问题：
1）电梯及电梯井的布置要求及方式 2）电梯类型 3）电梯的组成
2、电梯
• 1）电梯及电梯厅布置
• （1）布置原则
• • • • 位置要适当集中，服务半径均等； 分层分区 主要通道与电梯厅分开设置，避免干扰 安全可靠、方便
电梯分层分区
电梯厅布置方式
电梯厅的位置
2、电梯
• 1）电梯及电梯厅布置
• （2）电梯布置数量 • 对于办公楼，一般根据总建筑面积估算，每3000~5000 ㎡设一台电梯； • 对于旅馆，每100间客房应设置一台电梯； • 对于住宅楼，七~十一层每栋楼设置电梯不应少于一台； 十二层及以上，每栋楼设置电梯不应少于两台；一般每台 电梯服务60~90户。
1、楼梯
• （3）防烟楼梯间 • 指具有防烟前室和防排烟措施并与建筑物内使用空间分隔的楼 梯间。其形式一般有带封闭前室和合用前室的防烟楼梯间，用 阳台做前室的防烟楼梯间，或用凹廊作前室的防烟楼梯间。 • 适用于：一类高层建筑、建筑高度超过32米的二类高层建筑以 及塔式住宅、19层及19层以上的单元式住宅，超过11层的通廊 式住宅。 • 特点： • 楼梯间入口应设前室，公共建筑面积不小于6㎡，居住建筑不 小于4.5㎡，与消防电梯合用前室的面积，公共建筑面积不小于 10㎡，居住建筑不小于6㎡ • 前室和楼梯间门均应为乙级防火门，朝疏散方向开启 • 如无开窗，需设管道井正压送风。
楼梯与ห้องสมุดไป่ตู้梯的布置
1、楼梯
• 2）高层民用建筑的安全疏散设计要求
• （1）高层每个建筑防火分区安全出入口（楼梯、门）一般不应 少于两个 • （2）18层及18层以下，每层不超过8户，建筑面积不超过650 ，且设有消防电梯的塔式住宅，可设置一座消防楼梯间 • （3）符合高层建筑防火规范规定
防火分区要求
1、楼梯
• 2）疏散楼梯类型
• • • • • （1）开敞楼梯间 （2）封闭楼梯间 （3）消防楼梯间 （4）剪刀楼梯间 （5）室外楼梯
1、楼梯
• • • • • • （1）开敞楼梯间 适用于11层及11层以下的单元式高层住宅。 要求： 开向楼梯间的门应为乙级防火门 楼梯应靠近外墙 楼梯间应有直接天然采光和自然通风
2、电梯
• 2）电梯的 类型
• （1）使用性质：客梯、货梯、消防电梯 • （2）行驶速度：高速电梯2.5m/s；中速楼梯2.5~1.5m/s ；低速电梯1.5m/s • （3）其他分类：布置方式分类；开门方式分类；供电方 式分类；升降驱动方式分类 • （4）观光楼梯 • 把竖向交通和登高流动观景相结合
建筑构造（下）
第一章 高层建筑构造
第六节 高层建筑地下室构造
• 问题：
• 1）高层建筑地下室在何种情况下做防潮处理？在何种情 况下做防水处理？ • 2）地下室的防水做法有哪些？ • 3）地下室采用外防水相比于内防水有哪些优点？ • 4）地下室防水的构造层次？
• 1）高层建筑地下室在何种情况下做防潮处理？在何种情况下做 防水处理？ • （1）当最高地下水位于地下室地坪一下0.3~0.5米时，地下室 不受水的侵蚀，地下室外墙和底板只受到土层中潮气的影响， 以防潮处理为主。 • （2）当最高地下水位高于地下室地坪是，墙体受到地下有亚 水水位侵袭，则地下室必须采取防水处理。由于考虑到地下室 受到地表水、上层滞水、地下水以及毛细管水水位作用，其防 水层设防高度应高出室外地面500mm以上。
