人教版九年级上学期电功率动态电路计算专题练习题(无答案)

合集下载

初中物理人教版九年级上学期第十八章动态电路计算大题专题训练

动态电路计算大题专题训练1.如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。

当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，小灯泡L恰好正常发光。

求：（1）电源电压和小灯泡的额定电压；（2）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率；（3）求小灯泡的额定功率。

答案：（1）电源电压和小灯泡的额定电压均为12V；（2）当S1、S2都断开时，小灯泡的实际功率为0.8W；（3）小灯泡的额定功率为4.8W。

2.如图所示电路，电源电压恒为12V，电阻R1的阻值为5Ω，滑动变阻器R2上标有“10Ω3A”的字样，小灯泡L上标有“12V6W”的字样，电流表的量程为0～3A（1）当开关S1、S2、S都闭合时，此电流表求数为2A，求小灯泡L在5min内产生的热量及此时R2消耗的功率；，求滑动变阻器R2接入电路的最（2）当开关S1、S2都断开，S闭合时，要求电流表示数不小于其量程的13大阻值。

答案：（1）小灯泡L在5min内产生的热量为1800J，此时R2消耗的功率为18W；（2）滑动变阻器R2接入电路的最大阻值为7Ω。

3.如图所示电路，电源电压为5V不变，定值电阻Ro阻值为5Ω，滑动变阻器R上标有“20Ω1A”字样，灯I标有“3V1.2W”，电压表量程为0~3V.（不考虑灯丝电阻的变化，且保证各元件均安全）求：（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，Ro的电功率是多少？（3）当S1闭合、S2接a时，Ro的最小电功率是多少？答案：（1）当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是5Ω；（2）保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，Ra的电功率是1.25W；（3）当S1闭合、S₂接a时，Ro的最小电功率是0.8W。

4.在如图所示的电路中，电源电压恒定不变，R1是定值电阻，R2是一个最大阻值50Ω的滑动变阻器，闭合S，,2的滑片P置于最右端时，电压表的示数为U1，R1的电功率P=0.1W，将滑片P置于R2的最左端时，电压表示数为U2，U2：U1=6：1，求：（1）R1的阻值（2）电源电压（3）用定值电阻R3替换R2，闭合开关S，电压表示数为U3，U3与U1相比，变化了0.5V，试分析R3阻值的可能性。

【初中物理】人教版九年级全一册专题（三）电功率之动态电路计算(练习题)

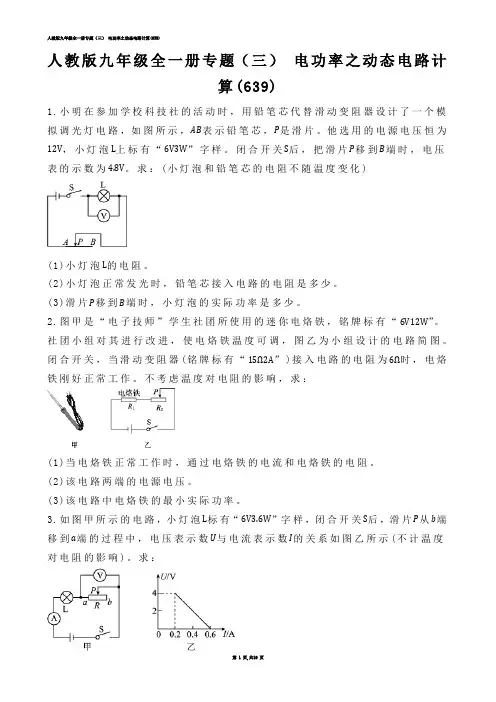

人教版九年级全一册专题（三）电功率之动态电路计算(639)1.小明在参加学校科技社的活动时，用铅笔芯代替滑动变阻器设计了一个模拟调光灯电路，如图所示，AB表示铅笔芯，P是滑片。

他选用的电源电压恒为12V，小灯泡L上标有“6V3W”字样。

闭合开关S后，把滑片P移到B端时，电压表的示数为4.8V。

求：(小灯泡和铅笔芯的电阻不随温度变化)(1)小灯泡L的电阻。

(2)小灯泡正常发光时，铅笔芯接入电路的电阻是多少。

(3)滑片P移到B端时，小灯泡的实际功率是多少。

2.图甲是“电子技师”学生社团所使用的迷你电烙铁，铭牌标有“6V12W”。

社团小组对其进行改进，使电烙铁温度可调，图乙为小组设计的电路简图。

闭合开关，当滑动变阻器(铭牌标有“15Ω2A”)接入电路的电阻为6Ω时，电烙铁刚好正常工作。

不考虑温度对电阻的影响，求：(1)当电烙铁正常工作时，通过电烙铁的电流和电烙铁的电阻。

(2)该电路两端的电源电压。

(3)该电路中电烙铁的最小实际功率。

3.如图甲所示的电路，小灯泡L标有“6V3.6W”字样，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示(不计温度对电阻的影响)。

求：(1)小灯泡正常发光时的电阻。

(2)当滑片P滑到中点时，小灯泡L的实际功率。

4.如图所示，L为标有“2.5V0.625W”字样的小灯泡，滑动变阻器R2的最大电阻为15Ω，电源电压保持恒定。

闭合开关S1、S2，且R2接入电路的阻值为0时，灯泡L正常发光，电流表读数I=0.75A。

求：(不考虑温度对电阻的影响)(1)电源电压U。

(2)电阻R1的阻值。

(3)电路接通时的最小功率。

5.如图所示电路，电源电压恒为6V，灯泡L1和L2分别标有“8V3.2W”和“6V1.2W”字样，忽略温度对灯丝电阻的影响。

求：(1)灯泡L1的电阻。

(2)闭合所有开关，滑片P移至a端时，电流表的示数。

(3)只闭合开关S、S1，移动滑片P使灯泡L1消耗的功率为1.25W，滑动变阻器消耗的功率是多大。

人教版九年级物理全册第十八章专题训练电功率相关的电路动态变化及图像问题

专题训练电功率相关的电路动态变化及图像问题1．如图1所示电路，电源电压不变，R是定值电阻．将一个“6 V 3 W”的小灯泡接在a、b两点间，闭合开关S，小灯泡恰能正常发光；若换一个“6 V 4 W”的小灯泡接在a、b 两点间，闭合开关S，则这个小灯泡的实际功率()A．大于4 W B．等于4 WC．小于4 W D．无法确定图12．如图2所示是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是()图2A．电路总功率变大B．电压表的示数变小C．通过气敏电阻的电流变小D．气敏电阻R的阻值变大3．分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只小灯泡，经实验测得其I－U特性曲线如图3所示，现将甲、乙两灯并联接在电源电压为3 V的电路中，两只灯泡的总功率是()图3A．3 W B．4.5 W C．6 W D．9 W4．小灯泡L的额定电压为3 V，它的I－U图像如图4甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌标有“10 Ω 2 A”．下列说法中错误的是()图4A．电源电压为4.5 VB．电路中消耗的最大电功率为1.35 WC．小灯泡的额定功率为1.5 WD．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75 W5．如图5甲所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是()图5A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω6．如图6甲所示，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是()图6A．R1的阻值为20 ΩB．R2的最大阻值为50 ΩC．电源电压为5 VD．该电路消耗的最大电功率为0.9 W7．如果加在某定值电阻两端的电压从6 V升高到10 V，通过该电阻的电流变化了0.1 A，则该电阻的电功率变化了________W.8．甲、乙两只灯泡，其I－U关系图像如图7所示，现将甲、乙两灯串联在电源电压为5 V的电路中，通过甲灯的电流是______A，乙灯两端电压是______V，两灯消耗的总功率是________W.图79．如图8甲所示，A、B分别是标有“6 V 3.6 W”字样的灯泡L和定值电阻R的U－I图像．则R的阻值为________ Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为________A；若再闭合开关S3，电流表的示数为________A；若只闭合开关S2，电路消耗的电功率为________W.图810．如图9甲所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示．已知定值电阻R0＝20 Ω，则电源电压U＝________V．图乙中坐标值I1＝________A．当电流表示数I＝0.4 A时，R0与R消耗的电功率之比为________．图911．如图10甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P 由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙所示，则电源的电压为______V，R的阻值为______ Ω，电压表V1示数的变化范围是________，滑动变阻器的最大阻值________ Ω，滑片移动过程中，此电路消耗的最大电功率为________W.图1012．如图11甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑到a 点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．则：(1)R2阻值为多少欧？(2)电源电压为多少伏？(3)滑片从b点滑到a点的过程中，电路消耗的总功率最大值为多少瓦？图11答案1．C 2．A 3．A 4．B 5．C ． 6．B 7．1.6 8．0.4 3 2 9．10 0.6 1.2 2.4 10．12 0.2 2∶1 11．12 8 0～8 V 16 1812．由图甲知，R 、R 1、R 2串联，电压表V 1测R 1两端电压，电压表V 2测R 2两端电压，电流表测电路中电流．(1)滑片P 从b 点滑到a 点的过程中，R 1连入电路阻值变小，电路中总电阻变小，由I ＝UR 可知，电路中电流变大，R 2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R 1两端的电压变小，综上可知，图乙中，dc 段表示V 1的示数随电流表示数的变化的图线，ec 段表示V 2的示数随电流表示数变化的图线；当滑片位于b 点时，R 1接入电路中的电阻较大，电路中的电流较小，由图乙可知，电路中的最小电流I 小＝1 A ，R 1两端的电压U 1＝12 V ，R 2两端的电压U 2＝2 V ，则R 2阻值：R 2＝U 2I 小＝2 V1 A＝2 Ω.(2)因串联电路中总电压等于各分电压之和，所以，当滑片位于b 点时，电源的电压：U ＝U 1＋U 2＋I 小R ＝12 V ＋2 V ＋1 A ×R ①，当滑片位于a 点时，R 1接入电路中的电阻较小，电路中的电流较大，R 2的功率较大，由图乙可知，电路中的最大电流I 大＝3 A ，R 1两端的电压U 1′＝6 V ，R 2两端的电压U 2′＝6 V ，则电源的电压：U ＝U 1′＋U 2′＋I 大R ＝6 V ＋6 V ＋3 A ×R ②，因电源的电压不变，所以由①②得：R ＝1 Ω，电源的电压U ＝U 1＋U 2＋I 小R ＝2 V ＋12 V ＋1 A ×1 Ω＝15 V.(3)滑片从b点滑到a点的过程中时，电路的电流最大时，电路消耗的总功率最大，则P 大＝UI大＝15 V×3 A＝45 W.。

人教版九年级上学期电功率动态电路计算分类专题训练

电功率动态电路计算分类专题训练一、滑动变阻器的动态电路计算1.某同学利用如图所示的电路测定小灯泡的额定功率，滑动变阻器上标有“50Ω 2A”，小灯泡的额定电流为0.3A．该同学将滑动变阻器置于最大阻值后，闭合开关，电流表、电压表读数分别为0.2A和2V，接着移动滑动变阻器直至小灯泡正常发光，这时滑动变阻器的滑片恰好在中点，则小灯泡的额定功率为（）A．0.9W B．0.4W C．1.35W D．无法确定答案：C2．如图所示，小灯泡规格为“6V 3.6W”（灯丝电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V，则（）A．小灯泡灯丝电阻是6ΩB．电源电压是10VC．滑动变阻器最大阻值是10ΩD．滑片P位于b端时，滑动变阻器消耗的功率是0.8W答案：D3.如图所示电路中，电源电压不变，小灯泡标有“6V 3W”字样．闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1∶P2 =5∶6．下列判断正确的是（）A.滑动变阻器的最大阻值为10ΩB.电路允许消耗的最大功率为4.5WC.小灯泡正常发光时，滑片P位于滑动变阻器中点位置D.滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W答案：B4．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A．12W B．4W C．8W D．2W答案：D5.如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（）A．电流表示数减小了0.1AB．电压表示数减小了0.5VC．定值电阻的电功率增大了0.2WD．电路总功率增大了1.5W答案：D6．如图所示电路，电源电压保持不变，当滑动变阻器的滑片滑到c点时，电压表示数为4V，灯L正常发光；当滑动变阻器的滑片滑到b点时，电压表的示数为8V。

人教版九年级上学期欧姆定律动态电路分类练习题(无答案)

欧姆定律动态电路分类练习一、串联1.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。

闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A.电压表、电流表示数均变大B.电压表、电流表示数均变小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大2.如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A.电压表V1的示数变大，电流表A的示数变大B.电压表V2的示数变大，电流表A的示数变小C.电压表V1与电流表A示数示数的比值变大D.电压表V2示数的变化量与电流表A示数的变化量比值不变3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A.电流表A示数变大B.电压表V2示数变小C.电压表V1示数与电压表V2示数的差值变大D.电压表V1示数与电流表A示数的比值变大4.如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）A.电压表V1示数变大，电流表A示数变小B.电压表V2示数变大，电流表A示数变大C.电压表V1示数和电流表A示数的乘积不变D.电压表V2示数和电流表A示数的比值变大5.如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是（）A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变二、并联1.如图所示的电路中，电源电压不变，R为滑动变阻器。

闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是（）A.电流表A1的示数变大，灯泡变亮B.电压表V的示数不变，电路的总电阻变大C.电压表V的示数不变，灯泡的亮度变暗D.电流表A的示数变小，电压表V的示数变大2.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A.电流表A1的示数变大B.电压表的示数变大C.电压表V的示数与电流表A2、A1的示数差的比值不变D.电压表V的示数与电流表A2的示数的乘积变大3.如图所示的电路中，电源电压恒定不变。

人教版九年级上学期第十八章电功率动态电路分析和计算专题练习

电功率动态电路分析及计算专题练习1.如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是（）A.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和减小D.电压表V1示数的减少量大于V2示数的增加量答案：C2.如图所示，电源电压保持2V不变，小灯泡L标有“2.5V0.2A”字样，小灯泡的阻值保持不变。

闭合开关S1、S2，下列说法正确的是（）A.电源工作时，将电能转化为其他形式的能B.此时小灯泡L正常发光C.若只断开开关S2，小灯泡L变得更亮D.若开关S2由闭合变为断开，电流表的示数变小答案：D3.如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中（）A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小答案：D4．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮答案：C5.如图所示电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A，下列说法正确的是（）A．电源电压为6V B．R2的阻值为1ΩC．S1和S2都闭合时，R2消耗的功率为18W D．只闭合S2时，电路消耗的总功率为24W答案：D6．如图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6A B．电流表的示数变化范围是0.2～0.5AC．电压表的示数变化范围是0～3V D．滑动变阻器连入电路的阻值变化范围是4～10Ω答案：D7．如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是（）A．R0的阻值是10ΩB．电路的最大总功率是25.6WC．R0的最小功率是3.2W D．滑动变阻器的最大阻值是70Ω答案：C8．如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断不正确的是（）A ．R 1：R 2=5：1B ．电源电压是10VC ．R 2的电功率是20WD ．R 1工作2分钟所放出的热量为600J答案：A9．图甲是小灯泡的电压——电流图像。

人教版九年级物理上册第17章欧姆定律动态电路分析(选择题合集)(无答案)

人教版九年级物理第17章欧姆定律动态电路分析（选择题合集）例1. 某同学在做实验时，当他把图中所示电路的电键K 闭合时，电流表无读数，于是他把电压表接到电源两端检查，电压表读数是6V ，若把这一电压表接在定值电阻R 0两端，则读数为零．若把电压表接在灯泡L 两端，读数也为零，若把电压表接在电流表两端，读数为6V ，已知导线和电键都是良好的，因此可以判定（） A ．电源没有电 B ．电流表没有接通 C ．R 0处发生断路 D ．灯泡L 的灯丝已断例2. 如图所示电路，开关S 闭合后，若L 1灯丝突然烧断，会发生的现象是（）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍然发光，电压表、电流表示数均变大C ．除L 1灯不亮外，其余一切照旧，无任何其它变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零例3. 在电学实验中遇到断路，常常用电压表来检测．某同学连接如图所求的电路，开关闭合后，电灯不亮，安培表无显示，这时用电压表测得a 、b 两点间和b 、c 两点间的电压均为零，而a 、d 间和b 、d 间的电压均不为零，这说明（） A ．电源接线柱接触不良 B ．开关的触片或接线柱接触不良 C ．电流表接线柱接触不良 D ．灯泡灯丝断了或灯座接触不良例4. 如图所示电路中，当电键S 闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断（）A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路例5. 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A ．若电流表无示数，电压表有示数，则1R 短路dB ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路例6. 在下图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将（填“变大”、“变小”或“不变”），电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值（填“大于1”、“小于1”或“等于1”）．例7. （多远）在图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断正确的是 A ．电流表A 的示数变小B ．电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值等于1C ．电压表2V 的示数变小D ．电压表V 的示数等于电压表1V 与2V 的示数之和例8. 如图所示电路，电源两端电压保持不变．闭合电键S ，当滑动变阻器的滑片P 向左移动时，下列说法正确的是（） A ．电流表1A 示数变大 B ．电压表V 的示数将变大 C ．电流表A 与1A 的示数之差不变 D ．电压表V 与电流表A 的示数比不变例9. （多远）下图是某种光电计数器的原理示意图，其中1R 的电阻值随着光照亮度的增大而减小，2R 为定值电阻．工件随传送带运动，使光源的光线间歇地照射1R ，A B 、两点间的信号处理系统每获得高电压时计数一次．下列说法正确的是（）A ．光线照射1R 时，信号处理系统计数B ．光线照射1R 时，信号处理系统不计数C ．工件挡住光线，使1R 两端的电压变小D ．工件挡住光线，使1R 两端的电压变大例10. 如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表A示数为零，电路R短路B．电流表A示数为零，灯L断路C．电压表V2示数为零，电阻R短路D．电压表V2示数为零，灯L断路例11. 在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干．在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（）A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏例12. 在图所示的电路中，电源电压不变，当闭合开关S后，滑动变阻器的滑片P由上向下移动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（）A．增大B．减小C．不变D．不能确定例13. 如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大例14. 图所示四个电路的电源电压相等且不变，电阻R1的阻值大于R2的阻值．开关断开时与开关闭合时相比，电流表示数的变化量最大的电路是（）例15. 如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则（）A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大例16. 图6所示的电路中，电源两端的电压保持不变。

人教版九年级上学期电功率动态电路计算专题练习题(无答案)

电功率动态电路计算专题练习1.如图所示的电路中，电源电压保持不变，电压表和电流表的示数分别用U、I表示，定值电阻R2和整个电路消耗的电功率分别用P、P总表示。

下列图象中，反映物理量之间的关系错误．．的是（）2.如图所示的电路中，电源电压恒为4.5V，电压表V1、V2的量程均为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。

闭合开关后，若要求三只电表的示数均不能超过所选量程，且灯泡两端电压不能超过其额定值，不考虑灯丝电阻的变化，则下列说法错误．．的是（）A．整个电路的最大功率是2.7WB．灯泡的最小功率是0.45WC．电流表示数的变化范围是0.3A～0.5AD．滑动变阻器的电阻允许调节的范围是4Ω～10Ω3.如图所示，电源电压保持4.5V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡的规格为“2.5V 0.25A”，滑动变阻器的规格为“1A”。

闭合开关，为了保证电路安全，下列说法正确的是（不考虑小灯泡电阻的变化）（）A.变阻器接入电路阻值的变化范围是20～50ΩB.电路消耗总功率的变化范围是0.675～1.125WC.电流表示数的变化范围是0～0.25AD.电压表示数的变化范围是0～3V4. 如图所示是简易电子距离测量仪电路，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好，物体M 只能在导轨上做直线运动，并带动与之相连的金属滑片P 移动。

闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示数分别为1.5V和0.2A，由此可知（）A.电源电压为l.5VB. 电阻丝总长为15cmC. 物体M 移动时，电路消耗的功率始终为0.6WD. 当电压表示数为0.5V 时，物体M向左移动了10cm5.如图所示的电路中，电源电压保持不变，R1=10Ω。

当开关S1闭合，S2S3断开时，电压表的示数为U1R2消耗的功率为P2；当开关S1S2S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A。

2020年秋季人教版九年级物理第十八章专题训练电功率——动态电路计算

第十八章专题训练电功率——动态电路计算1．如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器（a 、b 为其两端点）．当滑片P 在某一端点时，电流表示数为0.1A ，R 2消耗的功率为1W ；当滑片P 移动至某一位置时，电流表示数为0.3A ，R 2消耗的功率为1.8W.则当滑片P 从a 移到b 的过程中A ．电流表示数变化了0.6AB ．电压表示数变化了4VC ．R 1消耗的电功率变化了5WD ．电路消耗的总功率变化了6W 2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V ，电流表的量程为“0～0.6A ”，电压表量程“0～3V ”，滑动变阻器的规格为“20Ω 2A ”，灯泡L 标有“3V0.9W ”字样（忽略灯丝电阻变化）。

在实验中为了保证所有元件的安全，下列判断正确的是A ．该电路中，变阻器R 接入电路的阻值变化范围为0～20ΩB ．该电路消耗的总功率的变化范围为1.2W ～3.6WC ．该电路中，电流表示数的变化范围为0.2A ～0.6AD ．该电路中，电灯消耗功率的变化范围为0.4W ～0.9W3．如图所示，电源电压恒为7V ，电压表量程为0～3V ，电流表量程为0～0.6A ，滑动变阻器的规格为“20Ω 1A ”，灯泡标有“6V 3W ”字样。

闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是A ．电压表示数变化范围2V ～3VPR 1S R 2 abVASPVALB．电流表示数变化范围0.2A～0.5AC．滑动变阻器连入电路的阻值变化范围2Ω～9ΩD．滑动变阻器的最大功率为0.5W4．如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好真诚发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是A．滑动变阻器的最大电阻为9Ω B．P1∶P2=1∶2C．L2的额定功率为1.5W D．L2正常发光时电阻为3Ω5．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图像如图所示．则下列判断正确的是①图线甲是电阻R1的“U－I”关系图像②电源电压为12V③电阻R1的最小电功率为2.7W④滑动变阻器R2的最大阻值为30ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确6．如图甲所示，R 1的阻值是20Ω．滑动变阻器R 2消耗的功率P 与其电阻R 2的关系图象如图乙所示，则R 2消耗的最大功率是A ．0.45WB ．0.50WC ．0.80WD ．0.90W7．如图所示的电路，电源电压恒为4.5V ，电流表量程为0～0.6A ，电压表量程为0～3V ，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω．闭合开关，移动滑片的过程中，下列说法正确的是A ．若滑片P 向右移动，电流表示数变大B ．滑动变阻器的阻值变化范围为2.5Ω～20ΩC ．定值电阻的功率变化范围为0.45W ～1.8WD ．电压表与电流表的示数比值不变8．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S 2为三档旋钮开关（金属片M 可分别拨至a 、b 、c 处），电阻丝R 1、R 2规格相同且阻值不变，b 为电阻丝R 1的中点．这只电热靴的低温档为6W ，则其中温档和高温档分别为U /VI /A AVRSPR 2R 1甲0.4O P /W 2乙A ． 8W ，12WB ． 8W ，24WC ．12W ，18WD ．12W ，24W9．如图所示，电源电压保持18V 不变，小灯泡L 上标有“6V 3W ”字样，滑动变阻器最大电阻值R =60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是A ．S 断开时，电压表示数为0VB ．S 闭合后，电压表最大示数为15VC ．小灯泡L 正常发光时，变阻器R 消耗的电功率为6WD ．S 闭合后，小灯泡L 的最小实际电功率为0.5W10．如图所示的电路中，电源电压保持不变．当开关S 闭合，S 1断开，甲、乙两表为电流表时，R 1和R 2消耗的功率P 1∶P 2=2∶3；当开关S 和S 1都闭合，甲、乙两表为电压表时，两电压表示数为V 甲∶V 乙和R 1、R 2消耗的功率P 1′∶P 2′分别为A ．5∶2 3∶2B ．2∶3 4∶9C ．5∶2 2∶3D ．2∶3 9∶411．灯泡L 上标有“6V 6W ”字样，测得该灯泡的电流随电压变化的关系如图甲所示。

人教版初中物理九年级第十八章电功率(二)动态电路专题练习(共28张PPT)

第十八章电功率（二）动态电路专题练习
