LS1206B型便携式流速流量仪技术资料以及说明书

一、仪器简介

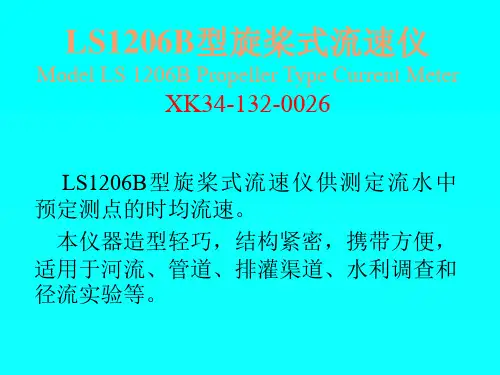

LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。

本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。

二、技术指标

1．旋桨回转直径：Φ70mm

2．旋桨水力螺距：H=120mm

3．仪器起转速：V0≤0.05m/s

4．仪器测速范围：0.05～8m/s

5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）

6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%

7．讯号频率：每转一个讯号

8．使用环境水温：0～40℃

9．连续工作时数：10h

10．显示：汉字液晶显示，4行32位

11．工作电源：7.2V\4200mAh,可充电

12.耐腐性强、可靠性高，安全性符合国标要求。

三、仪器结构

感应部件：三叶螺旋桨，用于感受水流速度

传讯机构：旋桨转数转为电脉冲讯号，供计数用

尾翼：平面翼舵用于明渠测流时仪器水平定向

测杆：用预测水深，测杆顶端装有汛号转换插座

四、工作原理

当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。此关系通过流速仪检定水槽实验确定。

五、配置

1、LS1206B 通用水文测算仪1台

2、旋浆流速仪传感器 1台

4、尾翼部件 1个

5、信号线1根

6、扳手（27mm） 1只

7、大小起子各1只

8、鉴定证书1份

9、说明书 1份

LS1206B型便携式流速仪

使用说明书

前言须知：

感谢您选用本公司LS1206B型便携式流速仪。在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

一、仪器简介

LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。

二、技术要求：

测速范围：0.06-8.00 m/s

测流误差：≤1.5%

显示屏：4×16位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范围：－20℃- 60℃

电源：DC8.4V（充电电池）,充满后可连续工作40小时以上.

三、测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S 为断面面积）

1.流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：V = K ? N/T + C(m/s)。

式中：V：测流时段内平均流速（m/s）

K：桨叶水力螺距

C：流速仪常数

T：测流历时（单位为S）

N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。2. 流量的\计算：

根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

四、仪器的操作使用：

正常时，插上插头开机，拔出关机，仪器电源即可通电显示上次关机时所选用流速仪参数。参数设置如图所示：若参数相同，即可进入测流。

VER：12.11 7.7V

K=.1196 3V =0.000

T=100 1N0000.0

Q=000000.000m3\h

图1.测量显示

VER：版本号 7.7V：电池电压

K：见校准测试报告 3：自动测量间隔时间

T：自动测量时间 V：显示流速

Q：瞬时流量 0：自动；1 手动 N：脉冲个数

仪器共设3个按键：

菜单启.停上移

右移

4.1参数设置操作：

4.1.1查看显示屏是否与所用流速仪参数一致，若不一致，按MENU键进入设置1，通过右移键和上移键修改显示屏。如：C值为0.0150，则先操作右移键，使光标移位到C＝.0100处，按动上移键，每按一次加1，重复按动，直到光标所处位数的数值与要求值一致，即为C＝0.0150即可。

修改K值、测量时间T的方法同上，先按右移键移位，然后按上移键加数，直到正确为止。按错后可重复上述操作。

设置1

螺距- K=.1196

常量- C=.0179

历时- T=100.00

显示屏中，K与C系数请按鉴定证书参数输入：T表示自动测量的时间单位秒

4.1.2按菜单键进入设置2

设置2

自动- 1

延时- 1

断面- 01.005 m2

显示屏中，自动为“0”符号表示自动测量，设置为“0”为自动测量，若需手动

测量，应将该符号置为“1”。

显示屏中，延时3秒，表示设置完进入测量界面，3秒钟后，才开始处理自动测量。若是自动测量，仪器自动重复测次（间隔时间为延时时间）。若是手动测量，当需要测量时按启停键进行测量与停止，待读完数后，按一次启停键，即可进行下一次测量。

断面面积输出：单位为平方米 设置后可以得出截面积的流量，公式Q ＝V ·S （S 为断面面

4.1.3设置3

表示旋浆每20圈1个脉冲信号；LS1206B 默认LANGUAG-中文

3.1 测量数据

设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态； 进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示3V=0.000M/S ，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。若是手动测量，每次测量完，待读完数后，按一次启停键，即可进行下一次测量。测量时，当第一信号到来，从显示中可见到时间T 开始计时，N 开始计数，当时间T 到达所设置时间后，再收到一个信号时，仪器自动关闭T 、N ，并自动计算出流速V ，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V 值为上一次的流速值，便于参考和记录。

设置4 日期：2012-10-23 时间—12：00：30 复位时钟：0

设置3 圈 — 20 脉冲 — 01 LANGUAG-中文

3．4关机操作：

每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。

四.计算机联机运行(定货无要求时无此功能)

首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。

K=7800 C=0.050 T=0106.5 N=0015 V=0.160

K=7800 C=0.050 T=0108.4 N=0016 V=0.165

五．仪器的维护：

测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。长期不用时，三个月须充电一次。

每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

流速仪的保养、拆洗见流速仪说明书。

六．仪器的全套设备：

LS1206B 速测算仪一个

16 测杆(4-400) 一付

旋桨仪一架

信号联线一付

托架一只

充电器一只

仪器首次次充电应大于3小时. 测试时间请设置20秒以上；每次请将电池电用完后再充.（本机有过放过充保护）

旋浆说明书如下：

目录

一、主要用途及适用范围 (11)

二、主要技术性能及参数 (11)

三、结构特征与工作原理 (11)

四、安装 (13)

五、使用、操作及维护 (14)

5.1 使用前的准备 (14)

5.2 流速与转子速率的关系 (15)

5.3 使用、操作及注意事项 (15)

5.4 维护、保养及注意事项 (16)

六、故障分析与排除 (17)

七、保修及服务 (18)

一、主要用途及适用范围

LS1206B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LS1206B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LS1206B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

二、主要技术性能及参数

1）旋桨回转直径：Φ70mm

2）旋桨水力螺距b： 120mm（理论值）

3）起转速度v

： 0.05m/s

4）临界速度v

k ：约0.13m/s（以实际检定值为准。据统计分析，v

k

远小于上述值。）

5）测速范围： 0.06m/s～8m/s

6）输出信号：磁激式开关接点通断信号

7）信号数/转子转数： 2/1（每转2个信号）

8）开关接点容量： DC U≤24V；I≤120mA

9）接点工作次数： 1×107

10）全线相对均方差m： |m|≤1.5% （用于v≥v

k

时）

11）相对误差δ： |δ|≤5%（用于v＜v

k

时）

12）工作水体环境：水温0℃～＋40℃/水深0.1m～40m/悬移质含沙量≤20kg/m3

13）贮存环境：温度－25℃～＋55℃湿度≤90%

三、结构特征与工作原理

LS1206B型旋桨式流速仪由旋桨、旋转部件、支座、尾翼部件（或固杆螺丝）、干簧管部件等组成（参见图1）。

旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ70mm，理论水力螺距（机械导程）为120mm。

旋转部件（参见图2）由壳体及其内部的转子系统（旋转支部件，参见图3）、动套支部件

和压帽等组成。用于在旋桨推动作用力下，产生一定的角速度，并激励干簧管产生通断信号。

支座用于流速仪工作时的安装和固定，其安装孔径为Φ16mm。

尾翼部件（产品选配件）用于流速仪工作时的定向。

干簧管部件用于接受来自转子系统的磁激励，对外提供流速仪信号。

流速仪工作时，旋桨受水流驱动产生回转，带动旋转部件的转子部分同步旋转，安装在转子上的磁钢激励干簧管产生通断信号。

四、安装

（1）测杆安装

浅水测流时，可选用CG16-1型测杆（产品选配件）（参见图4）安装。测杆总长1.6m，每节0.4m；测杆上每2cm有一道刻线，每10cm有数字标识，作为测深和流速仪安装位置的标志。测杆上方有指针（方向标）以使流速仪对准流向（方向标在测杆上的位置应高于水面，以方便找准和观察）。

（2）悬杆、悬索安装

测点相对较深时，一般采用悬吊法测流，流速仪安装于悬杆、悬索或铅鱼上。这种情况下，

可根据实际需要确定是否安装尾翼。

五、使用、操作及维护

流速仪的使用应严格按照SL443-2009《水文缆道测验规范》、GB50179-93《河流流量测验规范》及其它相关水文测验规范的有关规定执行。

5.1 使用前的准备

流速仪入水使用前，应进行以下简单测试：

（1）灵敏度测试

1）对准旋桨迎水面轻缓而均匀地吹气，旋桨应能轻松起转，无卡顿现象；

2）用手快速拨转旋桨，应无急停现象。

（2）信号测试

使用计数器或音响器、万用表等进行测试，信号应准确、可靠。

5.2 流速与转子速率的关系

在临界速度v k 以上，水流速度（通常指某测点的时段平均流速）与流速仪转子速率之间

存在一个比较稳定的线性关系。在确保精度的前提下，LS1206B 型旋桨式流速仪在其测速范围内提供以下统一关系式：

bn a v +=

（1）

式中： v —流速（时段平均流速），m/s

a —流速仪常数，m/s

b —旋桨水力螺距，m n —流速仪转子速率，s -1 T R n /=

（2）

式中： R —流速仪转子总转数

T —测速历时，s 为消除水流脉动对测量精度的影响，根据水文测验规范的要求，一般T ≥100s 。

对于LS1206B 型旋桨式流速仪，转子每旋转一周，流速仪产生2个信号，因此公式（1）有如下表述：

T N b

a v 2+= （3）

式中： N —测速历时内总信号数 公式（3）中a 、b 值的确定，由专门的流速仪检定机构通过水槽检定（参见GB/T 21699-2008《直线明槽中的转子式流速仪检定/校准方法》）后给出，并出具检定证书。对于不同的流速仪个体，其值各不相同。流速仪出厂前，检定证书随机发出。用户在使用流速仪前，可从检定证书中查出该台流速仪的相应a 、b 值。

由上述可知，用户只需测出总信号数及对应的测速历时，便可计算出该时段内某测点的平均流速。

5.3 使用、操作及注意事项

流速仪一般需与合适的计数器一起使用。根据信号数与转子转数的比例，低速测量时亦可采用人工计数（如音响器与秒表配合使用）。

使用过程中应注意以下事项：

（1）入水前，裸露的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质；

（2）信号线的接入方法请参见图4；

（3）入水前，应检查流速仪安装各环节是否稳固；

（4）流速仪提出水面时，为防止可能发生的旋桨松脱现象，不可使旋桨迎水面背离流向（流速较大时尤其注意）。

5.4 维护、保养及注意事项

LS1206B型旋桨式流速仪内部结构精密，维护和保养工作需做的精细一些。应做好以下几点：

（1）每次使用后应用清洁的软布（或毛巾）将流速仪表面残留的水珠、污物等擦拭干净，按原状装回仪器箱。

（2）避免流速仪受到碰撞，尤其是旋桨在受到不适当的外力作用时可能会产生变形甚至断裂，从而影响其正常使用。

（3）汛期前，应对流速仪进行一次全面的检查：

1）干簧管部件（参见图1）为易损件（以每年测流总时长200h，平均流速0.5m/s计，那么干簧管每年工作次数为6×106），为确保流速仪正常工作，应检查其信号是否可靠，必要时需更换干簧管部件。

干簧管部件的更换工作极其简单，只需从支座上直接旋下就可以了（参见图1）；这项工作甚至可以在水面以下进行，而无需将流速仪提出水面。

2）根据相关标准规定，球轴承结构的流速仪应每隔6个月检查并加油一次。LS1206B型旋桨式流速仪具有良好的油室密封性能，防进水（沙）能力较强，可根据当地水文特性及使用情况酌情增减清洗和加油的频次。以下为清洗、加油操作过程，供参考：

a．拆卸流速仪：需要清洗的部分主要是轴承及密封部分（参见图3，旋转支部件）。将旋转部件从支座上旋下，从压帽处观察内部仪表油质量。若油质清晰、含水量极少，旋转灵活，可不拆洗；反之，则应拆卸清洗。首先，从旋转部件上旋下压帽（参见图2）；然后，借助钩形扳手及小改针（产品附件）旋下动套支部件（小改针穿入支承轴前端的径向孔内，钩形扳手的前端小钉插入动套支部件的其中一个径向孔，用拆卸正常右旋螺纹的方法操作即可）；再从壳体中退出整个旋转支部件。

b．准备一定量的高标号清洁汽油（推荐使用120#航空汽油），倒入一容器内。

c．将壳体、旋转支部件等置于汽油内洗涤。其中轴承的洗涤，应使其内、外圈间做相对高速旋转。

d．若轴承旋转灵活性欠佳，应将旋转支部件（参见图3）拆分（旋下并帽部件即可），再单独清洗轴承（在汽油中，捏住轴承内圈后快速拨转其外圈）。

e．清洗完毕沥干后，将各件按序重新装配好。旋入压帽前，应往压帽内注满仪表油（产品附件，出厂前标准配置约30ml）。

f．检验旋转部件的旋转性能。

g．用清洁的软布擦拭干净，置于仪器箱内待用。

（4）根据有关规定，流速仪在正常使用条件下，公式（1）的稳定有效期为1年。使用1年后，或未满1年但其累计工作时间已满300h的，应当送流速仪检定机构重新检定，核准a、b值。

六、故障分析与排除

故障现

象

原因分析排除方法

旋桨旋转不灵活1．装配错误、结构松懈或装配间隙不恰当

2．轴承磨损、失效

3．拆卸后，补偿垫圈遗失（存在于部分流

速仪产品）

1．清洗、加油后重新装配

2．更换

3．寻求生产商支持或按照前述规格尺

寸加工后应急使用

信号不稳定或误差较大1．干簧管触点参数偏离

2．旋桨旋转不灵活

3．未按照《河流流量测验规范》的要求进

行比测，比测数据无代表性

4．磁钢参数偏离

5．周围强磁场干扰

6．配合计数器使用时，计数器故障或参数

设置错误

1．更换干簧管部件

2．参见上一栏

3．按规范要求安装和比测（但不排除

流速仪有故障的可能）

4．更换并帽部件

5．变换测点

6．检修计数器或核对相关参数

七、保修及服务

为便于您获得更满意的服务，保障您的权益，请您认真阅读以下条款：

（1）若流速仪有任何质量或工艺缺陷，您可获得自销售之日起为期一年的免费保修服务。但下述情形除外：

1）人为造成产品损坏的；

2）擅自改动导致产品损坏的；

3）操作不当引起产品损坏的；

4）意外或其它不可抗力导致产品损坏的；

5）故障产品返厂维修途中，由于包装或运输不当造成产品损坏的。

（2）保修服务不扩延至易耗品及附件，如工具、仪表油等。

（3）维修或替换过的零部件享有六个月的保修服务。六个月期满，产品仍在保修期内的，顺延至保修期满。

（4）保修期外的产品可获得无限期的有偿服务，包括但并不限于维修。

以上条款取代各经销（代理）商明示或暗示的服务承诺；与国家相关法律、法规有冲突的，依照国家法律、法规执行。
