您的位置：360文档中心› BSC操作维护手册(V08.11.21版)

BSC操作维护手册(V08.11.21版)

合集下载

中国联通移动网诺基亚bsc设备维护操作手册

中国联通移动网诺基亚bsc设备维护操作手册
中国联通移动网诺基亚 BSC 操作维护手册
中国联通移动网诺西设备 诺西 C 操作维护手册
中国联通移动网诺西维护技术基地
1
中国联通移动网诺基亚 BSC 操作维护手册
目录
1 系统结构及重要硬件介绍 ...................................................................5
2
中国联通移动网诺基亚 BSC 操作维护手册
5.1.2 问题分析 ............................................................................85 5.1.3 问题处理 ............................................................................87 5.1.4 总结 ................................................................................87 5.2 2725 告警处理 .........................................................................87 5.2.1 问题及告警描述 ......................................................................87 5.2.2 问题分析 ............................................................................88 5.2.3 问题处理 .....................................

BSC操作维护手册

BSC操作维护手册

BSC操作维护手册(2007版)附录 (4)第一章常用差不多指令汇总 (8)第一节外部告警 (8)第二节有关传输的指令 (8)第三节有关MO类指令 (9)第四节有关小区类指令 (11)第二章基站设备监控爱护 (14)第一节基站设备故障监控与排除 (14)第二节日常爱护工作 (18)第三节直放站设备监控爱护 (23)第三章载波数据制作 (28)第一节载波减容 (28)第二节载波扩容 (39)第四章基站数据制作 (28)第一节小区参数设置规范 (28)第二节小区数据定义 (39)第三节 RBS200基站数据制作(参考R.7数据制作). 错误!未定义书签。

第四节 RBS2000基站数据制作（参考R7.1数据制作） (46)第五章故障难点与重点（例子诠析） (52)第一节如何定义一个新的TG (68)第二节如何退传输 (73)第三节如何加传输 (76)第四节EDGE载波数据的定义 (78)第五节如何改压缩方式 (83)第六节如何改跳频方式 (85)第七节RBS2302换RBS2308 (86)第八节RBS2308换RBS2302 (88)第六章常见故障的处理 (90)第一节时隙不同步或配置不上的缘故及处理方法 (90)第二节常见CF类故障 (93)第三节常见TRX类故障 (96)第四节常见TX类故障 (98)第五节常见RX类故障 (100)第七章 BSC职员行为规范细则 (101)附录在进入章节之前，我们先简单了解一下BSC（基站操纵器）里面所涉及到的一些MO 及其状态。

一、MO的结构MO：（MANAGED OBJECT）治理对象；BSC：（BASE STATION CONTROLLER）基站操纵器，属GSM网络单元，用于操纵一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范畴；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP操纵8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，---，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞COM：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO立即处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义三、MO各种状态之间的转换四、BSC操作指令1、指令分类2、指令应用范畴五、各MO的表示格式TG：MO=RXOTG-<tg>；CF：MO=RXOCF-<tg>；IS：MO=RXOIS-<tg>；CON：MO=RXOCON-<tg>；TF：MO=RXOTF-<tg>；TRX：MO=RXOTRX-<tg>-X；（X表示杠几载波）TX：MO=RXOTX-<tg>-X；（X表示杠几发射机）RX：MO=RXORX-<tg>-X；（X表示杠几接收机）TS：MO=RXOTS-<tg>-X-Y；（X表示杠几载波，Y表示杠几时隙）第一章常用差不多指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警ALLIP：ACL=O1；查O1级告警ALLIP：ACL=O2；查O2级告警第二节有关传输的指令1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号(业务占用到DEV时) RXMDP：MOTY=RXOTRX，DEV=RBLT-X；知传输号反查TG号(信令占用到DEV时) DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）第三节有关MO类指令RXTCP：MOTY=RXOTG，CELL=cellid；查该小区对应的TG号RXCDP:MO=RXOTG-<tg>；看TG的整体配置(载波数,频点,BCCHNO等)RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码)RXMOP：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；查各MO的相关数据RXMFP：MO=RXOCF-<tg>；查CF的具体FCODE或状态，或CDU类型RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（环路测试时隙）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程) RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态)RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录) RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL 相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情形）RECEI：EMG=emgname，EMRP=0-A；（发觉EMRP板闭塞时，能够用来修复）RECEI：EMG=emgname，STR=A/B；（发觉STR板闭塞时，能够用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC操纵链）EXCPP：EMG=emgname；（其它局）（修复CLC操纵链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC操纵链）EXCPP：EMG=emgname；（其它局，修复CLC操纵链）RECEI：EMG=emgname，STR=A/B；（当发觉STR板闭塞时，能够用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发觉EMRP板闭塞时，能够用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情形、小区干扰、即时话务RLCFP：CELL=小区名；查看小区的频率配置情形RLCFI：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）加频点RLCFE：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）删频点RLCCC：CELL=小区名，SDCCH=X，CHGR=？；（CHGR可为0、1、2,视实际而定）修改SDCCH RLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；闭/激活小区RLCHP：CELL=小区名；查小区的开、关跳频情形RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频RLBDP：CELL=小区名；查小区信道分配情形RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情形）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都能够）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都能够RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；明白小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令能够打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率操纵的状态RLBCI：CELL=小区名；开下行动态功率操纵RLBCE：CELL=小区名；关下行动态功率操纵RLPCP：CELL=小区名；查上行动态功率操纵的状态RLPCI：CELL=小区名；开上行动态功率操纵RLPCE：CELL=小区名；关上行动态功率操纵RLMFP：CELL=小区名；查看小区的测量频点RLMFC：CELL=小区名；修改小区的测量频点RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示能够用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量第二章基站设备监控爱护第一节基站设备故障监控与排除1.告警的分类除了日常爱护外，还要通过ALV(ALARM LIST VIEWER)告警栏对网络进行实时监控。

BSC操作维护手册(DOC 60页)

BSC操作维护手册(DOC 60页)

BSC操作维护手册(DOC 60页)BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASESTATIONCONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASETRANSCEIVERSTATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVERGROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMINGFUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。

BSC操作指南(基本)[1]

BSC操作指南(基本)[1]

BSC 操作指南1、看话音新到完好率：IMLCT:SPG=0; 入口指令；SDTDP:RPTID=345,INT=15; 15 表示查看的是15分钟前的话音完好率；若INT=1，表示查看的是1小时前的话音完好率。

END; 退出子系统。

2、查看告警信息：ALLIP：ACL=A1; 严重告警（一般包括：基站全阻、传输中断、电源、外部告警等）。

ALLIP：ACL=A2; 较严重告警（一般包括：载波故障、MO故障等）。

ALLIP：ACL=A3; 一般故障(一般是一些监视数据的告警，不用即时处理的告警)。

ALLIP：ACL=O1/O2; 也是一些监视告警，一般不用处理。

3、关于MO的命令：RBS200的MO有（由上级到下级）：RXETG ，RXETRX ，RXETF，RXETX ，RXERX，RXETS。

RBS2000的MO有（由上级到下级）：RXOTG ，RXOCF ，RXOIS，RXOCON（用于信令压缩小区），RXOTF ，RXOTRX ，RXOTX ，RXORX ，RXOTS 。

MO的相关命令：（200站与2000站命令相同，只是MO不一样）。

RXMSP：MO=RXOTG-0 ；查看TG状态。

（CF 、IS、CON、TF 命令相同）。

RXMSP：MO=RXOTRX-0-0；查看第一载波TRX状态（TX、RX命令相同）。

RXMSP：MO=RXOTRX-0-0&&-7；查看第1至第8载波TRX状态（TX、RX命令相同）。

RXMSP：MO=RXOTS-0-0-0&&-7；查看第一载波所有TS状态。

RXBLI：MO=RXOTRX-0-0 ；闭TRX ，若正在占用的载波，可以加个“FORCE”RXBLI：MO=RXOTRX-0-0，FORCE；（闭载波顺序：TS、RX、TX、TRX）。

RXESE：MO=RXOTS-0-0-0&&-7；卸载MO的程序（卸载顺序：TS、RX、TX、TRX）。

平衡计分卡-BSC操作维护手册V11 精品

平衡计分卡-BSC操作维护手册V11 精品

BSC操作维护手册(V1.1)附录 (3)第一章常用基本指令汇总 (6)第一节外部告警 (6)第二节有关传输的指令 (7)第三节有关MO类指令 (8)第四节有关小区类指令 (10)第二章基站设备监控维护 (12)第一节基站设备故障监控与排除 (12)第二节日常维护工作 (15)第三节直放站设备监控维护 (17)第三章基站数据制作 (19)第一节小区参数设置规范 (19)第二节小区数据定义 (30)第三节 RBS200基站数据制作(参考R.7数据制作) (40)第四节 RBS2000基站数据制作（参考R7.1数据制作） (52)第四章故障难点与重点（例子诠析） (59)第一节如何定义一个新的TG号 (59)第二节如何退传输 (61)第三节如何改跳频方式 (61)第五章 BSC员工行为规范细则 (63)附录在进入章节之前，我们先简单了解一下BSC（基站控制器）里面所涉及到的一些MO 及其状态。

一、MO的结构MO：（MANAGED OBJECT）管理对象；BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，---，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO即将处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义三、MO各种状态之间的转换四、BSC操作指令1、指令分类2、指令应用范围第一章常用基本指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警第二节有关传输的指令1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）第三节有关MO类指令RXTCP：MOTY=rxotg，CELL=cellid；查该小区对应的TG号RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码) RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（测试MO）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程)RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态)RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录) RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL 相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情况）RECEI：EMG=emgname，EMRP=0-A；（发现EMRP板闭塞时，可以用来修复）RECEI：EMG=emgname，STR=A/B；（发现STR板闭塞时，可以用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC控制链）EXCPP：EMG=emgname；（其它局）（修复CLC控制链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC控制链）EXCPP：EMG=emgname；（其它局，修复CLC控制链）RECEI：EMG=emgname，STR=A/B；（当发现STR板闭塞时，可以用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发现EMRP板闭塞时，可以用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情况RLCFP：CELL=小区名；查看小区的频率配置情况RLCFI：CELL=小区名，DCHNO=X；加频点RLCFE：CELL=小区名，DCHNO=X；删频点RLCCC：CELL=小区名，SDCCH=X；修改SDCCHRLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；更改小区的工作状态RLCHP：CELL=小区名；查小区的开、关跳频情况RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频RLBDP：CELL=小区名；查小区信道分配情况RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情况）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都可以）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都可以RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；知道小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令可以打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率控制的状态RLBCI：CELL=小区名；开下行动态功率控制RLBCE：CELL=小区名；关下行动态功率控制RLPCP：CELL=小区名；查上行动态功率控制的状态RLPCI：CELL=小区名；开上行动态功率控制RLPCE：CELL=小区名；关上行动态功率控制RLMFP：CELL=小区名；查看小区的测量频点RLMFC：CELL=小区名；修改小区的测量频点RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示可以用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量第二章基站设备监控维护第一节基站设备故障监控与排除1.告警的分类除了日常维护外，还要通过ALV(ALARM LIST VIEWER)告警栏对网络进行实时监控。

BSC操作维护手册终稿

BSC操作维护手册终稿

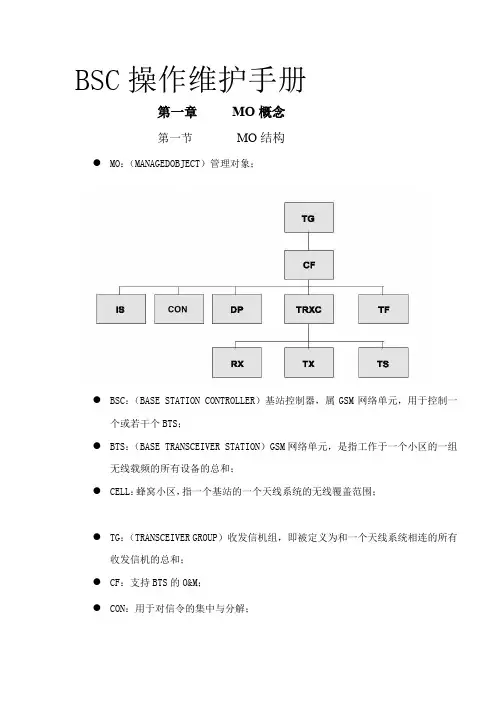

BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。

BSC操作维护手册终稿(爱立信)

BSC操作维护手册终稿(爱立信)

BSC操作维护手册第一节查传输指令1RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG 号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X 和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；（知传输号查传输设备DEV号）RXMDP：MOTY=RXOTS，DEV=RBLT-X；（知传输号反查TG号）DTBLI：DIP=RBLT<dip>；（闭传输）DTBLE：DIP=RBLT<dip>；（解传输）STDEP：DEV=RBLT-X；（查传输设备状态）BLODI：DEV=RBLT-X；（闭传输设备状态）BLODE：DEV=RBLT-X；（解传输设备状态）DTIDP：DIP=RBLT<dip>；（查传输的MODE）DTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；（知传输号反查传输设备DEV号）RXMDP：MOTY=RXOTS，DEV=RBLT-X；（知传输号反查TG号）DTBLI：DIP=RBLT<dip>；（闭传输）DTBLE：DIP=RBLT<dip>；（解传输）STDEP：DEV=RBLT-X；（查传输设备状态）BLODI：DEV=RBLT-X；（闭传输设备状态）BLODE：DEV=RBLT-X；（解传输设备状态）DTIDP：DIP=RBLT<dip>；（查传输的MODE）DTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）第二节基站设备扩容常用指令1GSM900基站扩容以DGABSC1网元的洪梅GSM900DGAHMI1为例，TG号为253，一套传输开三个小区，DIP=RBLT63，所给待加的频点为15，扩容一个载波（3+1），加在-3位置。

BSC操作维护手册范本

BSC操作维护手册范本

BSC操作维护手册(V2.1).. ..附录 (3)第一章常用基本指令汇总 (7)第一节外部告警 (7)第二节有关传输的指令 (7)第三节有关MO类指令 (8)第四节有关小区类指令 (10)第二章基站设备监控维护 (13)第一节基站设备故障监控与排除 (13)第二节日常维护工作 (17)第三节直放站设备监控维护 (22)第三章基站数据制作 (24)第一节小区参数设置规 (24)第二节小区数据定义 (35)第三节 RBS200基站数据制作(参考R.7数据制作) (45)第四节 RBS2000基站数据制作（参考R7.1数据制作） (58)第四章故障难点与重点（例子诠析） (64)第一节如何定义一个新的TG号 (64)第二节如何退传输 (69)第三节如何改跳频方式 (76)第五章 BSC员工行为规细则 (87).. ..附录在进入章节之前，我们先简单了解一下BSC（基站控制器）里面所涉及到的一些MO 及其状态。

一、MO的结构MO：（MANAGED OBJECT）管理对象；BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖围；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；.. ..IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，---，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞COM：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO即将处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义.. ..三、MO各种状态之间的转换四、BSC操作指令1、指令分类.. ..2、指令应用围.. ..第一章常用基本指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警ALLIP：ACL=O1；查O1级告警ALLIP：ACL=O2；查O2级告警第二节有关传输的指令注意解传输时要先RXDAI:DEV=RBLT?或DEV=?RBLT( brings a device into service from a PRE-POST SERVICE state)1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）.. ..NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态EXDAI:DEV=rblt-X&&-Y;(进入预服务)BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）.. ..第三节有关MO类指令RXTCP：MOTY=rxotg，CELL=cellid；查该小区对应的TG号RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码) RXMOP：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；查各MO的相关数据RXMFP：MO=RXOCF-<tg>；查CF的具体FCODE或状态，或CDU类型RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（测试MO）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程)RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态)RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录) RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL 相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情况）RECEI：EMG=emgname，EMRP=0-A；（发现EMRP板闭塞时，可以用来修复）RECEI：EMG=emgname，STR=A/B；（发现STR板闭塞时，可以用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC控制链）EXCPP：EMG=emgname；（其它局）（修复CLC控制链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）.. ..RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC控制链）EXCPP：EMG=emgname；（其它局，修复CLC控制链）RECEI：EMG=emgname，STR=A/B；（当发现STR板闭塞时，可以用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发现EMRP板闭塞时，可以用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情况、小区干扰、即时话务RLCFP：CELL=小区名；查看小区的频率配置情况RLCFI：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）加频点RLCFE：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）删频点RLCCC：CELL=小区名，SDCCH=X，CHGR=？；（CHGR可为0、1、2,视实际而定）修改SDCCH RLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；闭/激活小区RLCHP：CELL=小区名；查小区的开、关跳频情况RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频.. ..RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情况）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都可以）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都可以RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；知道小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令可以打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率控制的状态RLBCI：CELL=小区名；开下行动态功率控制RLBCE：CELL=小区名；关下行动态功率控制RLPCP：CELL=小区名；查上行动态功率控制的状态RLPCI：CELL=小区名；开上行动态功率控制RLPCE：CELL=小区名；关上行动态功率控制RLMFP：CELL=小区名；查看小区的测量频点.. ..RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示可以用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量如果bsc要支持1800，要用RLMOP和RLTYP进行查看，用RLMOC和RLTYP进行修改。

BSC日常维护与操作

BSC日常维护与操作

BSC日常维护与操作1、BSC常用相同指令：RLCRP:CELL=HA2HYZ1；杳看小区信道状态RLCRP：CELL=ALL；可以杳看有无小区闭掉，如果以下参数BCCH，CBCH，SDCCH，NOOFTCH显示均为0，则说明该小区已闭掉；RLSLP：CELL＝HA2HYZ1；查看小区信道监测信息，看信道监测功能是否激活，定义的信道与实际可用的信道是否一致。

RLSLI：CELL＝HA2HYZ1；激活信道监测功能RLSLE：CELL＝HA2HYZ1；关闭信道监测功能RLSLC：CELL＝HA2HYZ1，CHTYPE＝TCH，CHRATE＝FR，SPV＝1/2，LV A＝NCH；RLSLC：CELL＝HA2HYZ1，CHTYPE＝TCH，CHRATE＝HR，SPV＝1，LV A＝NCH；RLSLC：CELL＝HA2HYZ1，CHTYPE＝SDCCH，LV A＝NCH；RLCFP:CELL= HA2HYZ1 ; 杳看小区频点（DCHNO），同时也可以看到该小区的跳频状态（HOP）RLCFE:CELL= HA2HYZ1 ,DCHNO= 11 ; 删除小区的频点RLCFI:CELL=HA2HYZ1 ,DCHNO=11 ; 添加小区频点RLCHP:CELL=HA2HYZ1；查小区跳频状态RLCHC:CELL=HA2HYZ1 ,HOP=ON/OFF [ ，CHGR=0/1 ]; 开关跳频，如果小区的频率分为两组，就需指定频率组CHGRRLDEP:CELL=HA2HYZ1 ; 查看小区主频（BCCHNO），小区识别码（CGI）RLCPP:CELL=HA2HYZ1；杳看小区的功率（BSPWRB/BSPWT 取值为33-47 取奇数值，而且二者一般取相同的值即：BSPWRB=BSPWRT）RLCPC:CELL=HA2HYZ1 ,BSPWRT=37,BSPWRB=37; 更改功率，必须为奇数。

BSPWRB在BCCH载波上的发射功率；BSPWRT为非BCCH载波的发射功率；RLSTP:CELL=ALL,STATE=HALTED; 看有无闭掉小区。

BSC操作与维护

BSC操作与维护

小区的形状分为全向小区（ommi--cell）和定向小区（sector--cell） 具体决定于选用的天线， A
BTS
C B
RXLEV BSTXPWR MSRXMIN 距离 Ommi--cell
Sector--cell 全向小区的特点是每个小区都 有BCCH载波，
测量频率 *为了切换的需要，移动台必须知道周围小区的BCCH载波频率， 即MBCCHNO，每一个小区可以定义的相邻小区一共有32个。 *当网络中加入一个新的小区后，这个小区必须知道周围小区的 BCCH，而周围也必须知道这个小区的BCCH， *BCCHNOs通过系统广播信息中的BA--LIST（BA表格）向移动 台广播。当小区的测量频率改变时，BCCH的定位序列号BAIND 也改变，因此移动台知道MS测量的是新的频率表还是旧的频率 表。BAIND是一个内部控制参数，它与MS和BSC使用新的BA-LIST同步。 MBCCHNO：这是一个有效的被测BCCH信道号（ARFCN）： GSM------1——124 DCS------512——885 PCS------512——810 当BSC进行双频带操作时，两个系统的频率都同时使用。
多层小区结构 UNBRALLE小区用于覆盖正常小区的覆盖空隙，TA值大于63， 所以虽有BCCH载波但不能用于接入（因RACH的保护空间才 68.25），只用于切换。
NORMAL MICAL UNBRALLE
小区的描述数据 CI（小区识码）：每一个小区都有一个这样的识码，且在LA中是 唯一的，同时也是小区全球识码（CGI）的一部分。而CGI在GSM 系统中也是唯一的。在系统广播信息中CGI被发送至空闲模式的 移动台。因CGI中含有MCC-MNC-LAC，所以移动台知道所在位 置区LA。这个参数极其重要，因为寻呼移动台是在某一个位置区 进行的，移动台一方面将读取的LAI送BSC，另一方面存于SIM中 ，当移动台从一个位置区向另一个位置区移动时，将读到一个新 的LAI，并与SIM中原LAI比较，发现不同时，自行更新，后向 MSC/VLR发送LAI更新信息。

BSC操作维护手册终稿基站方向

BSC操作维护手册终稿基站方向

BSC操作维护手册终稿基站方向BSC 操作维护手册MO: ( MANAGEDOBJECT)管理对象；BSC: ( BASESTATIONCONTROLLER) 基站控制器，属 GSM 网络 单元,用于控制一个或若干个 BTS;BTS: ( BASETRANSCEIVERSTATION) GSM 网络单元,是指工作于一个小区的一组无线载频的所有设备的总和；CELL:蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；TG: ( TRANSCEIVERGROUP) 收发信机组，即被定义为和一个天 线系统相连的所有收发信机的总和 ； CF:支持 BTS 的 O&M;CON:用于对信令的集中与分解；第一章第一节MO 概念 MO 结构IS:用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S; TF: ( TIMINGFUNCTION) 同TM 相关联的逻辑单元, 提供TRU 的时钟信号, 用于产生TDMA 帧和无线频率参考信号;DP: 用于对传输质量和故障进行监测;TRX: ( TRANSCEIVER) 收发信机, GSM 网络实体, 用于无线发射/ 接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC: ( TRANSCEIVERCONTRALLER) RBS200 的硬件单元, 它经过所属的RRX和SPP控制8个BPC, TRXC作为TGC时，它主控该TG 的公共资源, 即主控TRX 和TM；RTX: ( RADIOTRANSMITTER) 无线发射机, RBS200 的硬件单元, 用于射频发射的调制；RRX: ( RADIORECEIVER) 无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX: ( TRANSMITTER) 与RTX相关联的逻辑单元；RX: ( RECEIVER)同RRX相关联的逻辑单元；TS: TIMESLOT, 即载波时隙, 相应于TDMA 帧子单元, TDMA 帧中的8 个时隙被编为0-7；第二节MO 状态1 MO 的各种通用状态UNDEF: MO 没有定义。

2020年(平衡计分卡)BSC操作维护手册

2020年(平衡计分卡)BSC操作维护手册

BSC操作维护手册(2007版)附录 (3)第一章常用基本指令汇总 (7)第一节外部告警 (7)第二节有关传输的指令 (7)第三节有关MO类指令 (8)第四节有关小区类指令 (10)第二章基站设备监控维护 (13)第一节基站设备故障监控与排除 (13)第二节日常维护工作 (17)第三节直放站设备监控维护 (23)第三章载波数据制作 (25)第一节载波减容 (25)第二节载波扩容 (26)第四章基站数据制作 (25)第一节小区参数设置规范 (25)第二节小区数据定义 (36)第三节RBS200基站数据制作(参考R.7数据制作) (46)第四节RBS2000基站数据制作（参考R7.1数据制作） (59)第五章故障难点与重点（例子诠析） (65)第一节如何定义一个新的TG (68)第二节如何退传输 (73)第三节如何加传输 (76)第四节EDGE载波数据的定义 (78)第五节如何改压缩方式 (83)第六节如何改跳频方式 (85)第七节RBS2302换RBS2308 (86)第八节RBS2308换RBS2302................................88第六章常见故障的处理 (90)第一节时隙不同步或配置不上的原因及处理方法 (90)第二节常见CF类故障 (93)第三节常见TRX类故障 (96)第四节常见TX类故障 (98)第五节常见RX类故障 (100)第七章BSC员工行为规范细则 (101)附录在进入章节之前，我们先简单了解一下BSC（基站控制器）里面所涉及到的一些MO 及其状态。

一、MO的结构MO：（MANAGED OBJECT）管理对象；BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX 和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，--，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞COM：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO即将处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义三、MO各种状态之间的转换四、BSC操作指令1、指令分类2、指令应用范围五、各MO的表示格式TG：MO=RXOTG-<tg>；CF：MO=RXOCF-<tg>；IS：MO=RXOIS-<tg>；CON：MO=RXOCON-<tg>；TF：MO=RXOTF-<tg>；TRX：MO=RXOTRX-<tg>-X；（X表示杠几载波）TX：MO=RXOTX-<tg>-X；（X表示杠几发射机）RX：MO=RXORX-<tg>-X；（X表示杠几接收机）TS：MO=RXOTS-<tg>-X-Y；（X表示杠几载波，Y表示杠几时隙）第一章常用基本指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警ALLIP：ACL=O1；查O1级告警ALLIP：ACL=O2；查O2级告警第二节有关传输的指令1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号(业务占用到DEV时) RXMDP：MOTY=RXOTRX，DEV=RBLT-X；知传输号反查TG号(信令占用到DEV时)DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）第三节有关MO类指令RXTCP：MOTY=RXOTG，CELL=cellid；查该小区对应的TG号RXCDP:MO=RXOTG-<tg>；看TG的整体配置(载波数,频点,BCCHNO等)RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码)RXMOP：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；查各MO的相关数据RXMFP：MO=RXOCF-<tg>；查CF的具体FCODE或状态，或CDU类型RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（环路测试时隙）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程) RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态) RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录)RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情况）RECEI：EMG=emgname，EMRP=0-A；（发现EMRP板闭塞时，可以用来修复）RECEI：EMG=emgname，STR=A/B；（发现STR板闭塞时，可以用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC控制链）EXCPP：EMG=emgname；（其它局）（修复CLC控制链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC控制链）EXCPP：EMG=emgname；（其它局，修复CLC控制链）RECEI：EMG=emgname，STR=A/B；（当发现STR板闭塞时，可以用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发现EMRP板闭塞时，可以用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情况、小区干扰、即时话务RLCFP：CELL=小区名；查看小区的频率配置情况RLCFI：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）加频点RLCFE：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）删频点RLCCC：CELL=小区名，SDCCH=X，CHGR=？；（CHGR可为0、1、2,视实际而定）修改SDCCHRLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；闭/激活小区RLCHP：CELL=小区名；查小区的开、关跳频情况RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频RLBDP：CELL=小区名；查小区信道分配情况RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情况）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都可以）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都可以RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；知道小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令可以打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率控制的状态RLBCI：CELL=小区名；开下行动态功率控制RLBCE：CELL=小区名；关下行动态功率控制RLPCP：CELL=小区名；查上行动态功率控制的状态RLPCI：CELL=小区名；开上行动态功率控制RLPCE：CELL=小区名；关上行动态功率控制RLMFP：CELL=小区名；查看小区的测量频点RLMFC：CELL=小区名；修改小区的测量频点RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示可以用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量第二章基站设备监控维护第一节基站设备故障监控与排除1.告警的分类除了日常维护外，还要通过ALV(ALARM LIST VIEWER)告警栏对网络进行实时监控。

(平衡计分卡)2020年CBSC操作维护手册终稿

(平衡计分卡)2020年CBSC操作维护手册终稿

BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASESTATIONCONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASETRANSCEIVERSTATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVERGROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMINGFUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。

08MOTGSM无线内部培训讲义BSC维护

08MOTGSM无线内部培训讲义BSC维护
关于XCDR，按42个端口来放从 BSC机柜顶到DDF的线。
第二十页，共56页。
告警(gàojǐng)监控
需求关注的系统告警： CAGE，总线告警，硬件告警，电路，
MTL等。 需求关注的其它告警： 小区barred，负荷高告警等。
第二十一页，共56页。
外形(wài xínɡ)反省
网分歧的数字对应关系，如今不用或未装置
的MSI板的ID，应予以保管。
CAGE 0：0---11
CAGE 1：12---23
CAGE 2：24---35
CAGE 3：36---47
布置DDF时，也应依照BSC的最大容量来编
制DDF的运用方案，为前期的BSC扩容预留位置。
第十四页，共56页。
第二页，共56页。
学习内容
局部指令和维护操作界面引见 维护义务 告警处置 告警格式与组成 告警处置流程 稀有的BSS告警 留意要点 实际缺陷处了解析 BSC缺陷处置技术 BSC启动剖析 BSC reset剖析 常用维护技术
第三页，共56页。
局部指令和维护操作界 面引见
第七页，共56页。
维护义务的要旨〔３〕
由于各个方面的缘由，诸如传输、不同 厂家设备配合、各个厂家硬件的坚定性、 软件、气候、环境等，使得系统会出现 一些不可预知的效果。如何处置此 类效果，尽快恢复系统义务，是我们需 求学习的技术。
第八页，共56页。
最好的维护手段：防患于已然 不时学习系统知识 掌握必要的维护技术 搜集总结他人的维护阅历 增强日常巡检 采取集中性预防维护措施 系统会出现不可预知效果的缘由 传输的效果 不同厂家设备配合的效果 各个厂家硬件的坚定性 软件 气候 环境

移动通信技术文档-BSC操作维护培训教程

移动通信技术文档-BSC操作维护培训教程

BSC的主要技术参数与性能指标
总结词
BSC的主要技术参数包括处理能力、接口类型、可靠性等，性能指标包括呼叫建立成功率、掉话率等 。
详细描述
BSC的主要技术参数包括处理能力、接口类型、可靠性等。处理能力是指BSC能够同时处理的话务量 ，接口类型决定了BSC与其他设备的兼容性和互操作性。可靠性则是指BSC的稳定性和可用性。性能 指标主要包括呼叫建立成功率、掉话率等，用于衡量BSC的性能表现和服务质量。
02
BSC硬件结构与工作原理
BSC的硬件组成
基站控制器（BSC）
负责管理基站收发信机，控制无线资 源，并与移动交换中心（MSC）进 行通信。
收发信机
负责无线信号的收发和处理，与移动 台进行通信。
天线
用于发送和接收无线信号，实现无线 通信。
电源
提供电力支持，确保BSC的正常运行。
BSC的工作原理
BSC与移动交换中心（MSC） 之间通过通信链路连接，实现 移动用户的管理和控制。
BSC与操作维护台（OMC）之 间通过接口连接，实现BSC的 配置和监控。
03
BSC软件系统与操作维护
BSC软件系统概述
BSC软件系统定义
BSC软件系统功能
BSC（基站控制器）软件系统是移动 通信网络中的重要组成部分，负责管 理基站的数据传输和控制功能。
移动通信技术文档-BSC操 作维护培训教程
• BSC概述 • BSC硬件结构与工作原理 • BSC软件系统与操作维护 • BSC安全与性能优化 • 案例分析与实践操作
01
BSC概述
BSC的定义与功能
总结词
BSC是基站子系统的核心组成部分，负责管理无线资源，提供无线覆盖和接入 功能。

BCS维护命令

BCS维护命令

3.2基站工作ቤተ መጻሕፍቲ ባይዱ态
ZEQO:SEG=1&&<max SEG index> ZEQO:BTS=1&&<max BTS index> ZEEI; ZEEL:BL;
4.1 信令系统状态 4 信令系统检 查 4.2 信令链路负荷
ZNET：NA1； ZNEL； ZNHI：NA1； ZNLI； ZOLT;
4.3 链路运行情况（链路运行 ZOLL 链路运行情况 情况（是否频繁出现倒换、瞬 断等）） 5.1 确认无状态不正常之电路 ZCRI:ST=BA; 群 5 中继系统检 5.2 确认无状态不正常之路由 ZCRLST=BA：； 查 ZCEL;ST=NO-WO,FORM=EXT; 5.3 确认无状态不正常之话 路 6 Gb link检查 6.1 6.2 7 IP链路状态 7.1 及路由检查 7.2 Gb over FR链路 Gb over IP链路 OSI/GBoIP链路检查 IP路由检查 ZFXO:NSEI=0&&65535; ZFXI:NSVLI=0&&65535; ZQRI； ZQKB; ZQSI； ZQLI； ZIFO：OMU：MEASUR； 8.2 网管测量传送检查
□正常 □不正常
□正常 □不正常 □正常 □不正常 □正常 □不正常 □正常 □不正常 □正常 □正常 □正常 □正常 □不正常 □不正常 □不正常 □不正常
操作前后状态应保持一致，且OMC无9047告警 □正常 □不正常 TRANSFERRED OK/-- - 2006-05-26 18:01:10 2006-05-26 18:02:53左边的时间是文件写满的时 间，右边是上传的时间。正在写的文件 是OPEN，写满后FULL，上传后
