保护接地与保护接零的主要区别和优缺点
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/59601a10f11dc281e53a580216fc700abb6852ab.png)
施工用电保护接地与保护接零的差异在施工用电中,为了确保工作人员的安全和设备的正常运行,必须正确地进行电气保护。
其中,保护接地和保护接零是两个重要的电气保护措施。
下面我们将深入探讨它们之间的差异。
保护接地是指将电气设备或电气系统的金属部分(如机壳、外壳、支架等)与地连接起来,以确保人员的安全和设备的正常工作。
保护接地的主要作用有以下几点:1. 人身安全保护:在电气系统中,如果电流异常地通过人体流动,会对人体造成伤害甚至危及生命。
通过保护接地,可以将电流导向地,减少对人体的伤害。
2. 电气设备保护:保护接地可以将电气设备的金属部分与地连接起来,使电气设备的金属部分始终保持相同的电位,减少因电气设备金属部分接触到被电击危险的人体或其他环境而引起的事故。
3. 防止静电积累:在某些工业场所,如油库、化工厂等,静电可能会积累并产生爆炸危险。
通过保护接地,可以及时将积累的静电导入地,降低爆炸风险。
保护接地的实施方法主要包括以下几种:1. 直接接地:将电气设备或系统的金属部分直接与大地连接。
2. 间接接地:通过接地电感或阻抗元件与大地连接,起到类似于直接接地的保护作用。
3. 综合接地:将直接接地和间接接地相结合,使保护接地更加可靠。
保护接零是指将电气设备或电气系统的零线与地相连接的一种电气保护措施。
保护接零的主要作用有以下几点:1. 电气设备的正常运行:保护接零可以使电气设备的电压始终保持在正常范围内,保证设备能够正常运行。
2. 防止电压泄漏:在电气设备中,如果有电压泄漏的情况发生,保护接零可以将漏电电流导向地,降低电气设备对人体的伤害。
保护接零的实施方法主要包括以下几种:1. 直接接零:将电气设备的零线直接与地相连接。
2. 阻性中性点接地:将电气系统的中性点通过阻抗元件与地连接。
3. 零序电流保护接地:通过保护接零电流互感器对电气系统进行监测,一旦发生零序电流异常,可以及时采取措施进行保护。
在施工用电中,保护接地和保护接零是两个相辅相成的电气保护措施。
保护接地与保护接零的主要区别和优缺点[1]
![保护接地与保护接零的主要区别和优缺点[1]](https://img.taocdn.com/s3/m/57e0135bf01dc281e53af041.png)
保护接地与保护接零的主要区别:(1)保护原理不同保护接地是限制设备漏电后的对地电压,使之不超过安全范围。
在高压系统中,保护接地除限制对地电压外,在某些情况下,还有促使电网保护装置动作的作用;保护接零是借助接零线路使设备漏电形成单相短路,促使线路上的保护装置动作,以及切断故障设备的电源。
此外,在保护接零电网中,保护零线和重复接地还可限制设备漏电时的对地电压。
(2)适用范围不同保护接地即适用于一般不接地的高低压电网,也适用于采取了其他安全措施(如装设漏电保护器)的低压电网;保护接零只适用于中性点直接接地的低压电网。
(3)线路结构不同如果采取保护接地措施,电网中可以无工作零线,只设保护接地线;如果采取了保护接零措施,则必须设工作零线,利用工作零线作接零保护。
保护接零线不应接开关、熔断器,当在工作零线上装设熔断器等开断电器时,还必须另装保护接地线或接零线。
保护接零的优点防电器外壳带电,若采用保护接地,在接地电阻RG符合要求不大于4欧姆的条件下,如果电器外壳带上220V的电压,则保护接地回路,短路电流I=U/(R0+RG)=220/(4+4)=27.5(A),其中R0是变压器中性点的接地电阻叫工作接地电阻。
为了保证保护设备可靠的动作,接地短路电流不小于自动开关整定电流的1.25倍或为容丝熔断电流的3倍,因此,上式中的短路电流仅能保证断开整定电流不超过27.5/1.25、即22A的自动开关,或27.5/3、即9.2A 的熔断器,如果保护设备的额定电流值大于上述值,保护设备就不能迅速、可靠的动作。
此时,电器设备外壳上将长期存在对地电压,对操作电器的人员是非常危险的。
而采用保护接零,电器外壳绝缘击穿时的短路电流远大于27.5(A),只要合理选择保护装置的动作电流,当绝缘击穿造成单相短路,短路电流通常很大,足以使保护装置迅速切断电源,消除触电的危险。
可见在接地电网中,为防止用电设备外壳带电伤人,采用保护接零比采用保护接地效果好的多。
保护接地和保护接零之间的区别
![保护接地和保护接零之间的区别](https://img.taocdn.com/s3/m/3f6459758e9951e79b89271f.png)
保护接地和保护接零是维护人身安全的两种技术措施,其不同处是:其一,保护原理不同。
低压系统保护接地的基本原理是限制漏电设备对地电压,使其不超过某一安全围;高压系统的保护接地,除限制对地电压外,在某些情况下,还有促成系统中保护装置动作的作用。
保护接零的主要作用是借接零线路使设备潜心电形成单相短路,促使线路上保护装置迅速动作。
其二,适用范围不同。
保护接地适用于一般的低压不接地电网及采取其它安全措施的低压接地电网;保护接地也能用于高压不接地电网。
不接地电网不必采用保护接零。
其三,线路结构不同。
保护接地系统除相线外,只有保护地线。
保护接零系统除相线外,必须有零线;必要时,保护零线要与工作零线分开;其重要地装置也应有地线。
接地和接零董振邦把电气设备的金属外壳及与外壳相连的金属构架用接地装置与大地可靠地连接起来,以保证人身安全的保护方式,叫保护接地,简称接地。
把电气设备的金属外壳及与外壳相连的金属构架与中性点接地的电力系统的零线连接起来,以保护人身安全的保护方式,叫保护接零(也叫保护接中线),简称接零。
保护接地一般用在1000伏以下的中性点不接地的电网与1000伏以上的电网中。
保护接零一般用在1000伏以下的中性点接地的三相四线制电网中,目前供照明用的380/220伏中性点接地的三相四线制电网中广泛采用保护接零措施。
在中性点不接地的系统中,假设电动机的A相绕组因绝缘损坏而碰金属外壳,外壳带电(参看图5-5),在没有保护接地的情况下,当人体接触外壳时,电流经过人体和另外两根火线的对地绝缘电阻Re 、RC(如果导线很长,还要考虑导线与大地间的电容)而形成回路。
如果另外两根火线对地绝缘不好,流过人体的电流会超过安全限度而发生危险。
在有保护接地的情况下,当人体接触带电的外壳时,电流在A 相碰壳处分为两路,一路经接地装置的电阻R d ,一路经人体电阻R r ,这两路汇合后再经另外两根火线的对地绝缘电阻R e 和R C 构成回路。
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/78c42b1cbed5b9f3f90f1cff.png)
施工用电保护接地与保护接零的差异施工用电牵涉面广、专业性强,稍有不慎极易造成电气伤亡事故,因此施工临时用电管理是项目安全管理的重要环节。
接地、接零保护是用电管理薄弱环节,本人根据在现场施工的8年经验,浅谈施工用电中保护接地与保护接零的差异。
1、施工临时用电接零、接地主要问题为了防止意外带电体上的触电事故,施工现场必须根据不同情况采取保护措施,保护接地和保护接零是防止电气设备意外带电造成触电事故的基本技术措施。
由于个别现场管理人员对保护接地、保护接零概念模糊、做法不清,以致接地、接零保护出现诸多违规现象,主要表现为接零保护不到位、不完善,接地保护滥用和错用,尤其是用保护接地代替保护接零,极大地危害用电安全。
2、保护接地、保护接零等措施的概念与作用在施工现场临时用电系统中,保护接地、保护接零和重复接地等安全技术措施的保护作用是大不相同的。
工作接地是在TT或TN供电系统中,将变压器中性点直接接地,接地电阻应小于4Ω,工作接地中以起到稳定系统电压,防止高压侧电源直流窜入低压侧,避免造成低压系统的电气设备被摧毁不能正常工作的作用。
一般施工现场管理人员不易接触工作接地,在施工用电管理中,工作接地只作一般检查。
重复接地可以起到保护零线断线后的补充保护作用,也可以降低漏电设备的对地电阻和缩短故障持续时间。
在一个施工现场供电系统中,重复接地的设置不少于二处,分别是供电线路的始端、中端和末端,在设备比较集中或高大设备处应多做一组重复接地。
保护接地是将电气设备的金属外壳与大地相连接,接地电阻应小于4Ω,其作用是可以保护人体接触漏电电气时的安全,防止发生触电事故。
保护接零是将电气设备外壳与电网的零线连接(在TN系统中,与专用保护零线相连接),其原理是将电气设备的碰壳故障改变成单相短路故障,由于单相短路电流很大,所以能迅速切断保险或自动负荷开关跳闸,使设备与电源脱离,达到避免发生触电的目的,这里面,保护切断能否与保护接零配合相当关键。
保护接地与保护接零
![保护接地与保护接零](https://img.taocdn.com/s3/m/9438d3e0cf2f0066f5335a8102d276a200296022.png)
保护接地与保护接零在电气系统的设计和维护中,保护接地和保护接零这两个概念无疑是非常重要的。
因为它们直接涉及到系统的安全和稳定性。
本文将就这两个概念进行详细的介绍和论述。
一、保护接地保护接地(即PE)是指将电气设备的导电部分与地面连接起来,以确保工作场所的人员和设备能够得到良好的绝缘和保护,同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。
保护接地一般使用黄绿相间的导线来连接。
具体来说,保护接地在以下几个方面起到了重要的作用:1、防止触电危险。
保护接地可以帮助释放电气设备中的漏电流,从而有效防止电气设备中的漏电流对人体产生的威胁。
2、防止设备损坏。
保护接地可以将电气设备产生的过电压引到地面,从而保护设备的安全。
3、防止静电危险。
保持设备的接地状态还可以有效预防产生静电危险。
4、提升信号质量。
一些信号接口需要保持接地状态,以确保数据和信号的质量不受干扰。
二、保护接零电气设备的保护接零(即PE/N)是指将电气设备的导电部分与0V(零位)相连接的一种电气保护措施。
其作用是将设备的零位有效地与地面连接起来,从而保护设备的安全和稳定运行。
通常情况下,保护接零和保护接地是同时存在的。
具体来说,保护接零可以在以下几个方面起到重要作用:1、确保电气设备的安全性。
保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。
2、提升设备的工作效率。
保护接零可以有效降低环境中电气噪声和干扰,从而提升设备的工作效率。
3、加强设备的稳定性。
保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。
三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。
但是,它们也存在一些区别。
1、连接方式不同。
保护接地是将设备的导电部分与地面连接,而保护接零是将设备的导电部分与零位相连。
2、作用不同。
保护接地主要是防止漏电流对设备和人员产生危害,同时降低环境中电气噪声和干扰;而保护接零则更加侧重于保证设备的稳定和安全运行。
施工用电保护接地与保护接零的差异(二篇)
![施工用电保护接地与保护接零的差异(二篇)](https://img.taocdn.com/s3/m/98e6a99b8ad63186bceb19e8b8f67c1cfad6eed3.png)
施工用电保护接地与保护接零的差异施工用电牵涉面广、专业性强,稍有不慎极易造成电气伤亡事故,因此施工临时用电管理是项目安全管理的重要环节。
接地、接零保护是用电管理薄弱环节,本人根据在现场施工的8年经验,浅谈施工用电中保护接地与保护接零的差异。
1、施工临时用电接零、接地主要问题为了防止意外带电体上的触电事故,施工现场必须根据不同情况采取保护措施,保护接地和保护接零是防止电气设备意外带电造成触电事故的基本技术措施。
由于个别现场管理人员对保护接地、保护接零概念模糊、做法不清,以致接地、接零保护出现诸多违规现象,主要表现为接零保护不到位、不完善,接地保护滥用和错用,尤其是用保护接地代替保护接零,极大地危害用电安全。
2、保护接地、保护接零等措施的概念与作用在施工现场临时用电系统中,保护接地、保护接零和重复接地等安全技术措施的保护作用是大不相同的。
工作接地是在TT或TN供电系统中,将变压器中性点直接接地,接地电阻应小于4Ω,工作接地中以起到稳定系统电压,防止高压侧电源直流窜入低压侧,避免造成低压系统的电气设备被摧毁不能正常工作的作用。
一般施工现场管理人员不易接触工作接地,在施工用电管理中,工作接地只作一般检查。
重复接地可以起到保护零线断线后的补充保护作用,也可以降低漏电设备的对地电阻和缩短故障持续时间。
在一个施工现场供电系统中,重复接地的设置不少于二处,分别是供电线路的始端、中端和末端,在设备比较集中或高大设备处应多做一组重复接地。
保护接地是将电气设备的金属外壳与大地相连接,接地电阻应小于4Ω,其作用是可以保护人体接触漏电电气时的安全,防止发生触电事故。
保护接零是将电气设备外壳与电网的零线连接(在TN系统中,与专用保护零线相连接),其原理是将电气设备的碰壳故障改变成单相短路故障,由于单相短路电流很大,所以能迅速切断保险或自动负荷开关跳闸,使设备与电源脱离,达到避免发生触电的目的,这里面,保护切断能否与保护接零配合相当关键。
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/6cf22f194a35eefdc8d376eeaeaad1f34693110e.png)
施工用电保护接地与保护接零的差异施工用电保护接地与保护接零都是为了保障施工现场的电气安全,但它们的功能和作用有所不同。
本文将详细介绍施工用电保护接地和保护接零的差异,并探讨它们在施工场所中的应用。
一、施工用电保护接地1. 概念:施工用电保护接地是指将电气装置的金属外壳或导体接地,以确保人员和设备的安全。
保护接地是将电气设备的金属外壳或导体连接到地下金属导体上,通过导体的连接,将电流导出地面。
2. 目的:施工用电保护接地的主要目的是保护人员和设备免受电击的危险。
当电气设备出现漏电等故障时,保护接地将导致故障电流通过保护接地导线流入地下,从而避免触电事故的发生。
3. 原理:施工用电保护接地的原理是通过将电气设备的金属外壳或导体连接到地下导体上,将故障电流引入地下,以减少人体触电的危险。
保护接地的导体应具有足够的导电能力,以确保漏电的及时排除。
4. 接地导体:施工用电保护接地的导体通常使用铜或铝制成,并埋入地下或连接到金属结构上。
接地导体的数量和截面积应根据施工现场的电气负荷和规模确定,以确保设备的安全运行。
5. 设备接地导体:施工用电设备的金属外壳通常需要通过保护接地导体连接到地下或其他金属结构上,以便将故障电流引入地下。
设备接地导体应确保良好的接触性能,并通过可靠的接地装置连接到地下或结构上。
6. 接地电阻:施工用电保护接地的质量通常通过接地电阻来衡量。
接地电阻的大小直接反映了接地系统的安全性能。
一般来说,接地电阻越小,接地系统的安全性能越高。
7. 接地检测:为了确保施工用电保护接地的有效性,应定期进行接地检测。
常用的接地检测方法有电阻测试和接地回路测试等。
接地检测的目的是验证接地系统是否正常运行,并及时发现和排除故障。
二、施工用电保护接零1. 概念:施工用电保护接零是指将电气设备的零线接地,以防止设备的金属外壳带电并对人员造成触电危险。
保护接零将设备的零线连接到地下金属导体上,使得设备的金属外壳保持与地面相等的电位。
保护接地与保护接零
![保护接地与保护接零](https://img.taocdn.com/s3/m/83a99e35e97101f69e3143323968011ca200f74f.png)
保护接地与保护接零一、保护接地的作用及其局限性为了保障人身安全,避免发生触电事故,将电气设备在正常情况下不带电的金属部分与接地装置作良好的电气连接,称为保护接地,简称接地。
1、保护接地的作用1)降低人体接触电压当电气设备绝缘损坏产生漏电或带电导线碰触机壳时,原本不带电的金属外壳等将具有相当高或等于电源的电压。
实行了保护接地,金属外壳与大地有了良好的电气连接,便能让绝大部分电流通过接地体流散到地下,人体碰触带电机壳时流过人体的电流很微小,从而降低人体接触电压,避免碰触时发生触电。
2)迅速切断故障在中性点接地的低压配电网中,电气设备若发生单相碰壳故障,故障电流将使熔断器熔断或自动开关跳闸切断电源,保障了人身安全。
2、保护接地的局限性一般规定故障电流大于熔丝额定电流2.5倍时,熔丝熔断;故障电流大于额定电流1.25倍时,自动开关跳闸。
因此,220V单相碰壳时,故障电流27.5A(工作接地和保护接地电阻都为4Ω计算)只能保证额定电流为11A的熔丝熔断或22A的开关动作,当电气设备容量较大,选用的熔丝与开关额定电流超过了上述数值,便不能保证切断电源,从而无法保证人身安全。
二、保护接零的优点及要求将电气设备在正常情况下不带电的金属部分用导线直接与低压配电系统的零线相连接,称为保护接零,简称接零。
1、保护接零的优点在保护接零的低压系统中,当电气设备发生单相碰壳故障时,单相短路回路中不含工作接地电阻和保护接地电阻,整个回路的阻抗很小,因此故障电流很大,足以保证在最短时间内熔丝熔断或自动开关跳闸,从而切断电源,保障人身安全。
2、保护接零的要求1)三相四线制低压电源的中性点必须良好接地,工作接地阻值不大于4Ω;2)在采用接零保护方式的同时,还应装设足够的重复接地装置;3)同一低压电网中,选择保护接零方式后,不允许再对任何设备采用保护接地方式;4)零线上不准装设开关和熔断器,并且敷设要求与相线一样,以免出现零线断线故障;5)零线截面积应能保证低压电网内任一处短路时,能够承受大于熔断器额定电流2.5~4倍及自动开关额定电流1.5~2.5倍的短路电流,且不小于相线载流量的一半;6)所有电气设备的保护接零线不许串联,应以并联的方式连接到零干线上。
保护接地与保护接零的主要区别
![保护接地与保护接零的主要区别](https://img.taocdn.com/s3/m/ad773b595ef7ba0d4b733b9e.png)
保护接地与保护接零的主要区别(1)保护原理不同保护接地是限制设备漏电后的对地电压,使之不超过安全围。
在高压系统中,保护接地除限制对地电压外,在某些情况下,还有促使电网保护装置动作的作用;保护接零是借助接零线路使设备漏电形成单相短路,促使线路上的保护装置动作,以及切断故障设备的电源。
此外,在保护接零电网中,保护零线和重复接地还可限制设备漏电时的对地电压。
(2)适用围不同保护接地即适用于一般不接地的高低压电网,也适用于采取了其他安全措施(如装设漏电保护器)的低压电网;保护接零只适用于中性点直接接地的低压电网。
(3)线路结构不同如果采取保护接地措施,电网中可以无工作零线,只设保护接地线;如果采取了保护接零措施,则必须设工作零线,利用工作零线作接零保护。
保护接零线不应接开关、熔断器,当在工作零线上装设熔断器等开断电器时,还必须另装保护接地线或接零线。
三相五线制中五线指的是:3根相线加一根地线一根零线。
一般用途最广的低压输电方式是三相四线制,采用三根相线加零线供电,零线由变压器中性点引出并接地,电压为380/220V,取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V,一般供电机使用。
三相五线制比三相四线制多一根地线,用于安全要求较高,设备要求统一接地的场所。
三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回,需要仪器直接接地.中性点接地是指变压器或发电机的中性点通过导线与地线相连接,目前有用很广泛;中性点接零,没听讲过,你的意思可能是中性点直接相互连接,而不接地。
保护接地和保护接零的区别
![保护接地和保护接零的区别](https://img.taocdn.com/s3/m/986c460ea26925c52dc5bf42.png)
保护接地和保护接零的区别以保护人身安全为目的,把电气设备不带电的金属外壳接地或接零,叫做保护接地及保护接零。
1、保护接地在中性点不接地的三相电源系统中,当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时,如果人站在地上用手触及外壳,由于输电线与地之间有分布电容存在,将有电流通过人体及分布电容回到电源,使人触电,如图6-7-13所示。
在一般情况下这个电流是不大的。
但是,如果电网分布很广,或者电网绝缘强度显着下降,这个电流可能达到危险程度,这就必须采取安全措施。
保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。
电气设备采用保护接地措施后,设备外壳已通过导线与大地有良好的接触,则当人体触及带电的外壳时,人体相当于接地电阻的一条并联支路,如图6-7-14所示。
由于人体电阻远远大于接地电阻,所以通过人体的电流很小,避免了触电事故。
保护接地应用于中性点不接地的配电系统中。
2、保护接零2.1. 保护接零的概念为了防止电气设备因绝缘损坏而使人身遭受触电危险,将电气设备的金属外壳与供电变压器的中性点相连接者称为保护接零。
保护接零(又称接零保护)也就是在中性点接地的系统中,将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。
图6-7-15是采用保护接零情况下故障电流的示意图。
当某一相绝缘损坏使相线碰壳,外壳带电时,由于外壳采用了保护接零措施,因此该相线和零线构成回路,单相短路电流很大,足以使线路上的保护装置(如熔断器)迅速熔断,从而将漏电设备与电源断开,从而避免人身触电的可能性。
保护接零用于380/220V、三相四线制、电源的中性点直接接地的配电系统。
在电源的中性点接地的配电系统中,只能采用保护接零,如果采用保护接地则不能有效地防止人身触电事故。
如图6-7-16所示,若采用保护接地,电源中性点接地电阻与电气设备的接地电阻均按4Ω考虑,而电源电压为220V,那么当电气设备的绝缘损坏使电气设备外壳带电时,则两接地电阻间的电流将为:熔断器熔体的额定电流是根据被保护设备的要求选定的,如果设备的额定电流较大,为了保证设备在正常情况下工作,所选用熔体的额定电流也会较大,在27.5A接地短路电流的作用下,将不断熔断,外壳带电的电气设备不能立即脱离电源,所以在设备的外壳上长期存在对地电压Ud,其值为:Ud=27.5×4=110V显然,这是很危险的。
保护接地和保护接零有什么区别
![保护接地和保护接零有什么区别](https://img.taocdn.com/s3/m/f4eb7609700abb68a882fbda.png)
保护接地和保护接零有什么区别保护接地与保护接零的概念及保护原理是完全不一样的,很有必要将其两者加以区分,以减少实际工作中的误解。
我们平常所见到的保护接地线分为接零保护和接地保护。
接零保护是电气设备外壳与保护零线相连接,一旦电气设备外壳带电,立即形成相线、设备外壳与保护零线的单相短路,短路电流很大,电路中的保护元器件会快速跳闸,从而保护了人身安全。
接零保护的原理是促使跳闸,接地保护是设备外壳通过地线与接地体相连接,因为接地电阻很小,一旦电气设备漏电,电流会通过地线进入接地体,此时电气设备外壳的电压就是通过地线的电流与接地电阻的乘积;该电压将远低于相电压,因此接地保护原理就是降低电气设备外壳的对地电压。
保护接地的主要作用是,如果未采用保护接地,当电动机某一相绕组的绝缘损坏使外壳带电时,人体站在地上触及外壳,相当于单相触电。
由于输电线与地之间分布电容的存在,这时相线、人体、地、分布电容形成一闭合回路。
接地电流(经过故障点流入地中的电流)的大小取决于人体电阻,若电阻数值很小,就有触电的危险。
如果采用了保护接地,当人体站在地上触及带电外壳时,由于人体电阻与接地电阻并联,而通过接地电阻都小于4Ω,而人体电阻一般在1000Ω以上,比接地电阻大得多,所以通过人体的电流很小,从而保证了人身安全。
对于中性点接地的三相四线制供电系统,采用保护接地是不能起到保护作用的;因为人体电阻比接地电阻大很多,所以事故时流经人体的电流可达100mA以上,这么大的电流对人体来说是非常危险的。
保护接零的主要作用是当电气设备发生某一相碰壳故障时,由于存在保护接零导线,因此短路电流经零线而成闭合回路,将碰壳短路变成单相短路。
又由于零线电阻很小,所以短路电流很大,将使供电线路上的熔断器或低压断路器以最短的时间自动断开,切除电源,使外壳不带电,以消除触电危险。
同时,由于回路的电阻远小于人体电阻,因此在可路未断开之前的短时间内,短路电流几乎全部通过接零回路,而通过人体的电流接近于零。
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/4f252357571252d380eb6294dd88d0d232d43c5b.png)
施工用电保护接地与保护接零的差异施工用电保护接地和保护接零是施工现场电气安全的两个重要概念。
它们虽然有相似之处,但在实际应用中有一些差异。
本文将对这两个概念进行详细解释和比较。
首先,我们来看施工用电保护接地。
保护接地是指将电气设备的金属外壳通过导线与大地形成良好的电气连接,以将设备的接地电位与大地接地保持一致。
它的主要作用是保护人身安全,防止电气设备的金属外壳带电,使人接触到设备时不会触电。
施工用电保护接地通常通过接地线、接地电极和地下金属管道等方式实施。
接地线是将设备金属外壳与接地电极或地下金属管道相连接的导线,接地电极则是通常埋置在大地中的金属材料,用来保证接地的有效性。
施工用电保护接地的标准要求,接地电阻应小于规定的限值,以确保接地的可靠性。
保护接零是指将电气设备的零线与大地接地形成良好的电气连接。
它的主要作用是保护设备的正常运行,减少人身触电的危险,保护设备不受雷电冲击和电磁波干扰的影响。
保护接零主要通过设备的接地线、接地开关、接地触点和接地电网等实施。
接地线将设备的零线与大地接地相连接,通过接地开关和接地触点将设备与接地电网相连接,以确保设备零线的可靠接地。
保护接零的标准要求,接地电阻应小于规定的限值,以确保保护接零的可靠性。
从上述解释可以看出,施工用电保护接地和保护接零在作用上有所差异。
施工用电保护接地主要是为了保护人身安全,防止触电事故的发生;而保护接零主要是为了保护设备的正常运行和电气安全。
此外,施工用电保护接地和保护接零在实施方式上也有所区别。
施工用电保护接地通常是通过接地线和接地电极等方式实施,其连接方式较为简单直接;而保护接零需要使用接地线、接地开关、接地触点和接地电网等设备进行实施,其连接方式较为复杂。
最后,施工用电保护接地和保护接零的标准要求也有所差异。
施工用电保护接地的标准要求,接地电阻应小于规定的限值,以确保接地的可靠性;而保护接零的标准要求,接地电阻应小于规定的限值,以确保保护接零的可靠性。
保护接地与保护接零的区别与联系
![保护接地与保护接零的区别与联系](https://img.taocdn.com/s3/m/bfc23d78fbd6195f312b3169a45177232f60e4c9.png)
定义 不采用情况 采用情况 实质 适用范围 存在问题 注意事项
01
02
保护接零
定义 不采用情况 采用情况 实质 适用范围 存在问题 注意事项
工作零线
Байду номын сангаас
保护接零又叫保护接中线,在三相四线制系统中,电源中线是接地的,将电气设备的金属 外壳或构架用导线与电源零线(即中线)直接连接,就叫保护接零。 图例
保护接地的作用:
1
2
采取保护接地后,接地电流将同时沿着接地体与人体两条途径流过。因为人体电阻比保护接地电阻大得多,所以流过人体的电流就很小,绝大部分电流从接地体流过(分流作用),从而可以避免或减轻触电的伤害。
3
对电源中性点不接地的系统中,如果电气设备金属外壳不接地,当设备带电部分某处绝缘损坏碰壳时,外壳就带电,其电位与设备带电部分的电位相同,显然这是十分危险的。
01
只适用于三相负载基本平衡情况。
04
如果电源的相线碰地,则设备的外壳电压升高,使中性线的危险电位蔓延。
03
TN-C系统特点
TN-S系统
系统的中性线N和保护线PE是分开的,所有设备的金属外壳均与公共PE线相连。正常时PE上无电流,因此各设备不会产生电磁干扰,所以适用于数据处理和精密检测装置使用。此外,N和PE分开,则当N断线也不影响PE线上设备防触电要求,故安全性高。缺点是用材料多,投资大。在我国应用不多。
(4)线路结构不同。保护接地系统除相线外,只有保护地线。保护接零系统除相线外,必须有零线和接零保护线;必要时,保护零线要与工作零线分开;其重要装置也应有地线。
发生漏电时,保护接地允许不断电运行,因此存在触电危险,但由于接地电阻的作用,人体接触电压大大降低;保护接零要求必须断电,因此触电危险消除,但必须可靠动作
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/c1640f4f854769eae009581b6bd97f192279bfaa.png)
施工用电保护接地与保护接零的差异在进行建筑施工时,用电安全是至关重要的。
为保障施工现场的电力安全,需要对电路进行保护接地或保护接零。
在这两种保护方法中,存在一些差异。
本文将介绍施工用电保护接地与保护接零的定义、特点、优缺点等方面的内容,旨在帮助读者更好地了解这两种电安全保护措施。
保护接地定义保护接地也称作“TN接法”,是指在电流回路上通过引入接地电极,使电气设备与接地之间建立保护电路,从而达到保护人身安全以及减小球磁干扰的目的的电气安全连接方式。
特点•保护接地的电路中通常没有零线;•电源的中性点与大地相连;•保护接地的电气设备的金属外壳与地之间应有良好的电气接触以保持接地的连通性,这样在接地的同时避免漏电造成的危害。
优缺点优点:1.保护接地最大限度地降低了漏电因素带来的危害,保证了工地的电气安全;2.保护接地电压较低,不会对人和设备造成太大影响。
缺点:1.电源的中性点被接地后,容易发生相序错乱,造成电力质量下降;2.对于大功率电器的运行,保护接地会导致电压的波动,从而影响工作效率。
保护接零定义保护接零也称作“TT接法”,是指同时在电流回路的两个终点上引入保护导线进行连接,一端连接地线,一端连接零线,以达到对人身及设备的安全保护作用的连接方式。
特点•保护接零的电流回路中同时存在零线和地线;•电源的中性点不与地相连,与设备的零线相连;•保护接零的电气设备的金属外壳与零线连接,从而避免接地电压的影响。
优缺点优点:1.保护接零不会有相位错乱现象,能保持电源的正常电压;2.保护接零对于地间电阻不太敏感,长距离不易出现电势差。
缺点:1.保护接零的电气设备通常需要安装独立的地线,从而在安装过程中引入复杂性;2.保护接零通常需要进行过滤,以避免对电路造成不良影响。
两种保护方式的差异•保护接地的电源中性点与地连接,保护接零的电源中性点与零线连接;•保护接地的电气设备金属外壳通常直接连接地线,而保护接零的电气设备金属外壳通常连接零线;•保护接地的漏电保护电流开关检测的是电流大小,保护接零的漏电保护电流开关检测的是电流变化量。
保护接地和保护接零有什么区别吗?
![保护接地和保护接零有什么区别吗?](https://img.taocdn.com/s3/m/94f2362dc381e53a580216fc700abb68a982ad85.png)
保护接地和保护接零有什么区别吗?这两个都是避免我们触电的一个保护措施,但是区别真的非常大,万一不小心搞混淆,可真的会出事故。
到底怎么回事?以下内容为大家做一个知识分享!(一)首先我们看看保护接地是什么?ˇˇ•所谓的保护接地,其实就是我们所熟悉的地线,地线在家庭大功率电器主插里面,是必须要的一个基本保护措施。
在我们的配电箱里面有一个地线端子,此地线端子来自于我们这个单元与地下互通的一个主接线端。
•家里的所有同电器外壳搭接地线的,都必须导入地线排,起到电器发生漏电事故,或者电器电阻过大时将其导入大地的一个作用,称之为保护接地。
(二)什么是保护接零?ˇˇ•保护接零也被称之为工作接地,其称呼上就可以分辨出,其是有着工作性质的一个东西,业内叫做中性线。
因为其是通过电厂变压器的侧中性点引出,用于电器在使用时相线产生电流;•由中性线导流回到最初的变压器侧中性接地点,构成一个回路,简单的说就是相线(火线)输出电流,中性线(零线)将电流导回去的一个原理。
所以称之为保护接零,也可称之为工作接地。
(三)什么是重复接地?ˇˇ•1)重复接地是指中性线,也就是零线从变压器侧中性点引出时,其经过若干次使用金属导体接地的意思;一般每距离一千米,中性线需做一次重复接地操作。
•2)在每栋楼的总配电箱处(底楼或者地下室),中性线接引至与地线出线端两者重合,此时重性线就是一次重复接地。
二者重合之后分别引出中性线与地线至单元入户配电箱,正式作为工作接地与保护接地接线端,为我们提供用电需求与保护措施。
•3)三者虽然同为接地,但是功能有所区别,作为保护接地的地线(PE)正常情况下永远都不带电。
除非电器出现绝缘故障、或雷击,内部零件出现问题发生整个电器漏电情况,由地线将其引入大地,只有这时候地线才会带电。
•4)而工作接地的中性线,也就是零线,其带电的时候就非常多了。
每一次的电器或者照明使用时,零线就会有着与相线(火线)同等的电流,这也就是在工作状态。
PE线保护接零与保护接地
![PE线保护接零与保护接地](https://img.taocdn.com/s3/m/6245074d65ce050877321333.png)
首先要明白接零与接地的区别:接零是将保护零线(PE线)与用电设备的金属外壳作电气连接,当漏电发生时,相线与保护零线短接发生短路,短路电流瞬间熔断保险丝切断电源起保护作用;接地是将保护零线(PE线)与接地桩(地极)相连接,当发生漏电时,电流经PE线向大地释放,因为人体的电阻(几百欧以上)远远大于接地电阻(4Ω),因而流经人体的电流很小可保人身安全。
重复接地是将PE线在总配电箱处和PE线的主干线的中间处及末端处再次接地,作用是保证PE线接地的可靠性,因为三个接地点同时断开的概率很低,可保接零系统安全可靠。
在TN—S系统中,分配电箱和开关箱不应用PE线将箱壳与接地极相连,只需从箱内PE线接线端子板中用PE线与箱壳连接就好,也就是说要接零而不是接地。
简单地说:除了PE线主干线要有3点接地之外,用电设备的金属外壳只需用PE线(支线)与PE线的主干线相连即可,不需直接与大地(接地极)相连。
请注意JGJ46规范里TN-S系统图的表述.。
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/f843f212ae45b307e87101f69e3143323968f50e.png)
施工用电保护接地与保护接零的差异
施工用电保护接地和保护接零是电气设备安装和使用的两个重
要保护措施。
它们虽然都是为了保护人身安全和电气设备的正常工作,但是它们的作用和实施方法有所不同。
保护接地是指通过将电气设备接地,将设备和人身安全与大地
相连,从而有效地防止触电事故的发生。
保护接地的原理是靠接地
电阻来限制故障电流的大小,从而防止对人身和设备的伤害。
在施
工现场中,保护接地必须符合电力行业的规范要求,否则不仅会降
低施工质量,还会增加施工风险。
保护接零是指将电气设备的保护零与大地相连,通过转移故障
电流,保护电气设备免受电气故障的影响。
一般来说,保护接零是
通过接零保护器实现的,保护接零的实施方法相对比较复杂,需要
根据电气设备的工作原理和安全要求进行准确的操作。
与保护接地相比,保护接零在施工现场中的应用相对较少,主
要用于对特殊电气设备的保护。
在施工现场中,如果电气设备的保
护零和接地之间的电阻太大,可能会导致电阻不平衡现象,进而影
响电气设备的正常工作。
因此,在施工现场中,必须通过细致的检
查和测试,确保保护接零的质量和可靠性。
总的来说,保护接地和保护接零都是电气设备安装和使用过程
中必要的安全保护措施,它们的作用虽然有所不同,但都是为了保
护人身安全和设备的正常工作。
在施工现场中,必须敬重职业道德,保持高度的注意,严格遵守规范要求,以确保施工的质量和安全。
1。
施工用电保护接地与保护接零的差异
![施工用电保护接地与保护接零的差异](https://img.taocdn.com/s3/m/b546e0b6f021dd36a32d7375a417866fb84ac03a.png)

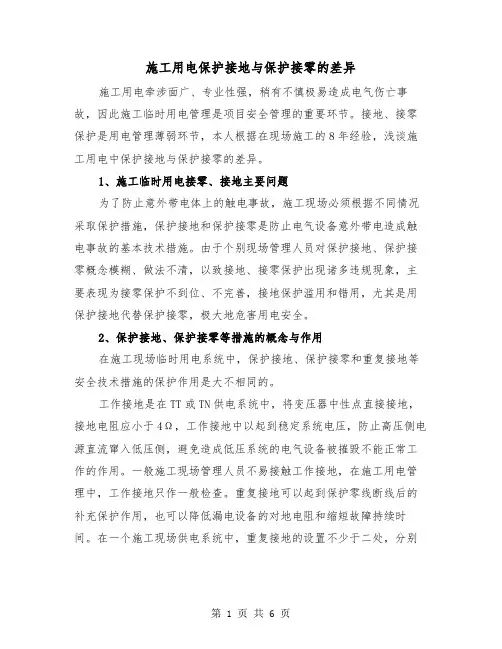

施工用电保护接地与保护接零的差异施工用电牵涉面广、专业性强,稍有不慎极易造成电气伤亡事故,因此施工临时用电管理是项目安全管理的重要环节。
接地、接零保护是用电管理薄弱环节,本人根据在现场施工的8年经验,浅谈施工用电中保护接地与保护接零的差异。
1、施工临时用电接零、接地主要问题为了防止意外带电体上的触电事故,施工现场必须根据不同情况采取保护措施,保护接地和保护接零是防止电气设备意外带电造成触电事故的基本技术措施。
由于个别现场管理人员对保护接地、保护接零概念模糊、做法不清,以致接地、接零保护出现诸多违规现象,主要表现为接零保护不到位、不完善,接地保护滥用和错用,尤其是用保护接地代替保护接零,极大地危害用电安全。
2、保护接地、保护接零等措施的概念与作用在施工现场临时用电系统中,保护接地、保护接零和重复接地等安全技术措施的保护作用是大不相同的。
工作接地是在TT或TN供电系统中,将变压器中性点直接接地,接地电阻应小于4Ω,工作接地中以起到稳定系统电压,防止高压侧电源直流窜入低压侧,避免造成低压系统的电气设备被摧毁不能正常工作的作用。
一般施工现场管理人员不易接触工作接地,在施工用电管理中,工作接地只作一般检查。
重复接地可以起到保护零线断线后的补充保护作用,也可以降低漏电设备的对地电阻和缩短故障持续时间。
在一个施工现场供电系统中,重复接地的设置不少于二处,分别是供电线路的始端、中端和末端,在设备比较集中或高大设备处应多做一组重复接地。
保护接地是将电气设备的金属外壳与大地相连接,接地电阻应小于4Ω,其作用是可以保护人体接触漏电电气时的安全,防止发生触电事故。
保护接零是将电气设备外壳与电网的零线连接(在TN系统中,与专用保护零线相连接),其原理是将电气设备的碰壳故障改变成单相短路故障,由于单相短路电流很大,所以能迅速切断保险或自动负荷开关跳闸,使设备与电源脱离,达到避免发生触电的目的,这里面,保护切断能否与保护接零配合相当关键。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
保护接地与保护接零的主要区别:
(1)保护原理不同保护接地是限制设备漏电后的对地电压,使之不超过安全范围。
在高压系统中,保护接地除限制对地电压外,在某些情况下,还有促使电网保护装置动作的作用;保护接零是借助接零线路使设备漏电形成单相短路,促使线路上的保护装置动作,以及切断故障设备的电源。
此外,在保护接零电网中,保护零线和重复接地还可限制设备漏电时的对地电压。
(2)适用范围不同保护接地即适用于一般不接地的高低压电网,也适用于采取了其他安全措施(如装设漏电保护器)的低压电网;保护接零只适用于中性点直接接地的低压电网。
(3)线路结构不同如果采取保护接地措施,电网中可以无工作零线,只设保护接地线;如果采取了保护接零措施,则必须设工作零线,利用工作零线作接零保护。
保护接零线不应接开关、熔断器,当在工作零线上装设熔断器等开断电器时,还必须另装保护接地线或接零线。
保护接零的优点
防电器外壳带电,若采用保护接地,在接地电阻RG符合要求不大于4欧姆的条件下,如果电器外壳带上220V的电压,则保护接地回路,短路电流I=U/(R0+RG)=220/(4+4)=27.5(A),其中R0是变压器中性点的接地电阻叫工作接地电阻。
为了保证保护设备可靠的动作,接地短路电流不小于自动开关整定电流的1.25倍或为容丝熔断电流的3倍,因此,上式中的短路电流仅能保证断开整定电流不超过27.5/1.25、即22A的自动开关,或27.5/3、即9.2A 的熔断器,如果保护设备的额定电流值大于上述值,保护设备就不能迅速、可靠的动作。
此时,电器设备外壳上将长期存在对地电压,对操作电器的人员是非常危险的。
而采用保护接零,电器外壳绝缘击穿时的短路电流远大于27.5(A),只要合理选择保护装置的动作电流,当绝缘击穿造成单相短路,短路电流通常很大,足以使保护装置迅速切断电源,消除触电的危险。
可见在接地电网中,为防止用电设备外壳带电伤人,采用保护接零比采用保护接地效果好的多。
保护接零的缺点
由低压公用电网或农村集体电网供电的电气设备应采用保护接地,不得采用保护接零。
这是因为公用电网和农村集体电网,低压线路的维护水平较低,供电线路长,零线断线的可能性存在,若采用保护接零,万一零线断线,一台用电设备外壳带电,此低压系统的所有用电设备都带电非常危险。
单相负荷线路保护零线不得借用工作零线否则,如果接零线路松落或折段,将会使设备金属外壳带电或当零线与火线接反时使外壳带电。
采用保护接零,只能消除电器的外壳与电源的火线连接的严重故障,不能排除电器外壳的漏电故障,所以电器外壳在采用保护接零的同时,还应采取其他保护措施消除电器外壳的漏电故障,目前常用的方法是安装电流型漏电保护器。
必须有可靠的短路保护或过电流保护装置相配合,各种保护装置必须按照安全要求选择和整
定。
保护接地的优点
一是降低漏电设备的对地电压;二是减轻了零干线断线的危险;三是当线路、设备发生对地短路时,由于重复接地与工作接地并联,降低了接地电阻,增加短路电流,加速保护装置动作速度,缩短事故持续时间;四是因重复接地对雷电流的分流作用,改善了架空线路的防雷性能,有利于限制雷电过电压。
保护接地的缺点
现行的公用配电网络中,并没有采用统一专用的接地(或接零)线,用户不是都具备这方面的专业技术知识,再加上城镇居住条件的客观环境、房屋配电系统设计施工不规范、供电部门安全宣传管理不到位等因素的限制或影响,正确有效地实施保护接地不是件容易的事。
因此很多用户使用保护接地线也很难达要求的技术标准,存在不安全因素,反而埋下事故隐患。
