单片机设计闹钟课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理，掌握闹钟设计的硬件组成和功能模块。
2. 使学生掌握C语言编程基础，能够运用C语言编写简单的闹钟程序。
3. 帮助学生了解单片机中断、定时器等知识，并能将其应用于闹钟设计。
技能目标：1. 培养学生动手实践能力，能够独立完成闹钟硬件电路的搭建和程序编写。
2. 提高学生问题解决能力，能够根据实际需求调整闹钟程序，实现相应功能。
3. 培养学生团队协作能力，能够在小组合作中发挥个人优势，共同完成课程任务。
情感态度价值观目标：1. 培养学生对单片机及编程的兴趣，激发学习热情，树立自信心。
2. 培养学生勇于尝试、不断探索的精神，使其面对困难时保持积极态度。
3. 培养学生遵守实验规程，注重安全意识，养成良好的实验习惯。
课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握单片机设计与编程的基本技能。
学生特点：学生处于高年级阶段，已具备一定的电子技术基础和编程知识，具备独立思考和解决问题的能力。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，关注个体差异，激发学生潜能，提高教学质量。
通过课程学习，使学生能够将所学知识应用于实际项目中，达到学以致用的目的。
二、教学内容1. 硬件知识：介绍闹钟电路的组成，包括单片机芯片、时钟电路、蜂鸣器、按键等部件的功能和连接方式。
- 教材章节：《单片机原理与应用》第三章“单片机硬件结构”2. C语言编程：讲解C语言基础知识，重点掌握数据类型、运算符、控制语句等，并应用于单片机程序编写。
- 教材章节：《C语言程序设计》第二章“C语言基础”3. 单片机编程：学习单片机编程基础，掌握中断、定时器等编程方法，实现闹钟功能。
- 教材章节：《单片机原理与应用》第四章“中断与定时器”4. 闹钟程序设计：根据实际需求，编写闹钟程序，实现设定时间、响铃、停止等功能。
- 教材章节：《单片机原理与应用》第七章“项目实践案例”5. 实践操作：指导学生进行闹钟硬件电路搭建，程序编写和调试，培养学生动手能力。
电子时钟c语言课程设计
电子时钟c语言课程设计一、课程目标知识目标：1. 学生能理解并掌握C语言中结构体、指针、函数等基本概念；2. 学生能运用C语言编程实现电子时钟的功能，包括时、分、秒的显示与更新；3. 学生了解电子时钟的原理，明确时间与计算机系统时间的关系。
技能目标：1. 学生能运用所学知识，设计并编写出具有实际功能的电子时钟程序；2. 学生通过课程学习，掌握编程调试技巧，提高解决问题的能力；3. 学生能够进行团队协作，共同分析问题、设计解决方案并完成项目。
情感态度价值观目标：1. 学生培养对编程的兴趣，激发探索精神，增强学习动力；2. 学生通过课程学习，认识到编程在实际生活中的应用，提高学习的实用性；3. 学生在团队协作中，学会沟通与交流，培养合作精神和团队意识。
课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握C语言编程的基本技能，培养实际编程能力。
学生特点：学生已经掌握了C语言的基本语法，具有一定的编程基础，但对实际项目的开发流程和团队协作经验不足。
教学要求：教师需引导学生将所学理论知识应用于实际项目，注重培养学生的动手能力、解决问题的能力和团队协作能力。
在教学过程中，将目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. C语言基础回顾：结构体、指针、函数的定义与使用；2. 电子时钟原理介绍：时间概念、计算机系统时间处理；3. 编程环境准备：配置开发环境、编译与调试；4. 项目需求分析：明确电子时钟的功能需求、界面设计；5. 编程实现：- 设计结构体存储时间数据；- 编写函数实现时、分、秒的更新；- 实现界面显示与交互；- 处理异常情况与边界条件；6. 项目测试与优化：测试电子时钟程序、优化代码性能；7. 团队协作与交流：分组进行项目开发、组内讨论与分享；8. 课堂总结与反馈：总结项目开发过程、收集学生反馈。
教材关联章节：C语言基础、结构体与指针、函数、项目实践。
教学内容安排与进度：1. 基础知识回顾（1课时）；2. 电子时钟原理介绍（1课时）；3. 编程环境准备与项目需求分析（1课时）；4. 编程实现（4课时）；5. 项目测试与优化（2课时）；6. 团队协作与交流（2课时）；7. 课堂总结与反馈（1课时）。
基于C的数字电子钟设计
基于C的数字电子钟设计数字电子钟是现代人生活中不可或缺的一部分，无论在家里、办公室或公共场所，我们都可以看到数字电子钟的身影。
由于其优越的性能，数字电子钟已成为人们计时和计算时间的理想选择。
而基于C语言的数字电子钟具有稳定、高效、灵活等特点，设计和实现一款基于C的数字电子钟将成为现代电子制造领域的一次重大创新。
一、项目背景数字电子钟是一种基于数字电路的设备，它可以通过数字显示器显示时间，具有高精度、高可靠性、高耐用性和低功耗等优点。
在现代社会中，数字电子钟广泛应用于家庭、学校、工厂、银行、火车站、医院等场所，成为现代化生活的必需品。
随着科技的不断发展，数字电子钟也在不断升级和更新，逐步发展成为数字化、智能化的产品。
基于C语言的数字电子钟设计，将主要采用单片机技术，将时间和日期转化为数字显示，可以支持闹钟、计时、秒表等基本功能，还可以实现声控和远程控制等高级功能，使其更加智能化、便捷化。
二、设计思路基于C的数字电子钟设计，主要包括硬件设计和软件设计两部分。
硬件设计部分主要包括芯片选型、电路设计、PCB设计等内容，软件设计部分主要包括程序设计、界面设计、功能实现等内容。
1.芯片选型在设计基于C的数字电子钟时，首先要选择适合的单片机芯片。
常用的单片机芯片有STC89C52、ATmega328P、STM8S003F3等，这些芯片都具有不同的特点和功能，可以根据具体需求进行选择。
如STC89C52单片机具有大容量存储、丰富的外设和编译器支持，适合用于高性能的数字电子钟；而ATmega328P单片机具有低功耗、高集成度和易学易用的特点，适合用于小型数字电子钟等。
2.电路设计电路设计是数字电子钟制作的核心部分，决定了电路的可靠性和性能。
电路设计主要包括时钟电路、显示电路、控制电路等，其中时钟电路可以采用晶体管作为电源，采用稳压器进行电压稳定，以保证时钟的准确度；显示电路可以采用7段数码管进行显示，可以加入闪烁和冒号等效果，提高用户体验；控制电路可以采用按键进行设定和切换模式，还可以加入遥控器等器件，提高数字电子钟的智能化和便捷性。
c电子时钟课程设计

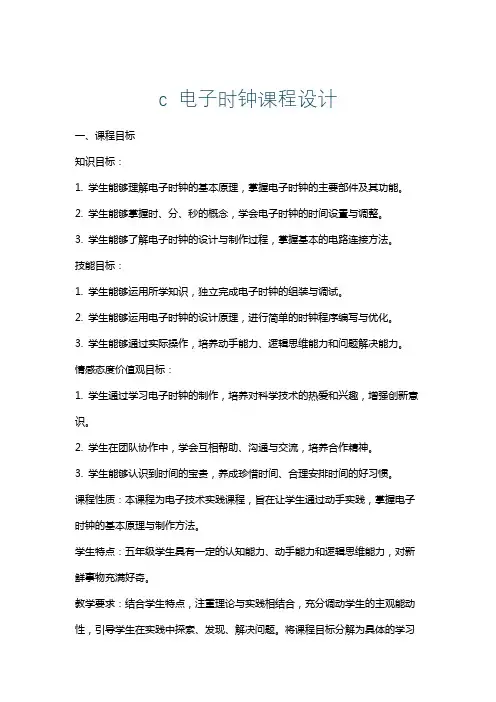

c 电子时钟课程设计一、课程目标知识目标：1. 学生能够理解电子时钟的基本原理，掌握电子时钟的主要部件及其功能。
