无线话筒的电路设计与制作
简易调频无线话筒的设计与制作
天津大学网络教育学院专科毕业论文题目：简易调频无线话筒的设计与制作完成期限：2016年1月8日至 2016年4月20日学习中心：嘉兴专业名称：电气自动化技术学生姓名：兰启发学生学号：************指导教师：***调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。
从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。
直到19世纪电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。
通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。
面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。
正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。
几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。
这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。
另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。
电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。
电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。
唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。
通过此设计，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的范围。
自制无线话筒（语音发射器）

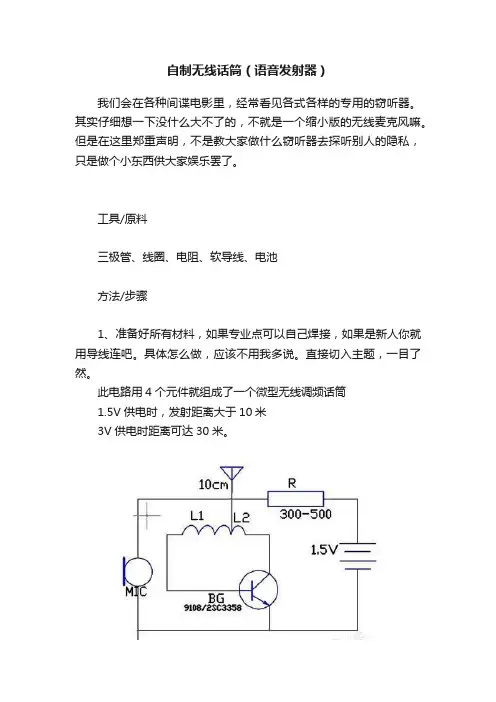

自制无线话筒（语音发射器）
我们会在各种间谍电影里，经常看见各式各样的专用的窃听器。
其实仔细想一下没什么大不了的，不就是一个缩小版的无线麦克风嘛。
但是在这里郑重声明，不是教大家做什么窃听器去探听别人的隐私，只是做个小东西供大家娱乐罢了。
工具/原料
三极管、线圈、电阻、软导线、电池
方法/步骤
1、准备好所有材料，如果专业点可以自己焊接，如果是新人你就用导线连吧。
具体怎么做，应该不用我多说。
直接切入主题，一目了然。
此电路用4个元件就组成了一个微型无线调频话筒
1.5V供电时，发射距离大于10米
3V供电时距离可达30米。
2、三极管（BG）:选择9018或者2sc3358都可以
3、线圈（L）：线圈绕7圈直径5mm，电感L需要分为两个线圈来绕制，但是必须同向绕制，L1绕4圈，L2绕3圈。
4、电阻（R）：在300~500欧之间，功率不足1毫瓦。
5、天线（10CM）：可用250px长的软导线，使用时手摸天线会影响频率为变化。
在固定地点用时则非常稳定。
6、电池（1.5V）：用A13号电池或更小号的。
简易无线话筒电路图（七款无线话筒电路图）
简易无线话筒电路图（七款无线话筒电路图）简易无线话筒电路图（一）无线话筒线圈L1匝间距离变近和换容量大一点的电容关联会使发射频率变低;要使发射频率变高，就需要采取相反的措施。
和L1并联的电容变化范围不可以太大和太小，否则发射频率会偏到离谱，甚至不会产生高频发射信号（电路不会起振）。
如果你想要更远的传输距商，请给收音机和无线话筒增加更好的天线，并适当升高无线话筒的电源电压。
简易型无线话筒中的L2用铁线短路;调节增强型无线话筒中的L2、L3可以使距离会达到最远。
选用灵敏度更高、选择性更强的高档收音机可以进行更远距离的接收。
频率：88MHz到108MHz距离范围：20到50米（1V---15V）供电增强型的原理图：频率：88MHz到108MHz距离范围：100到300米（1V---15V）供电简易无线话筒电路图（二）频率：88MHz到108MHz距离范围：20到30米3V供电。
该电路（见图）采用电容反馈振荡器，其频率稳定、可调。
它的反馈信号是以电容分压的形式，将振荡管的输出信号反馈到输入端。
其中Ｒｅ为直流负反馈电阻，Ｃ３为隔直耦合电容，Ｃｅ为发射极旁路电容。
Ｌ、Ｃ１、Ｃ２、Ｃ组成谐振回路。
由于Ｃ２相当于接在晶体管ＢＧ的基极与发射极之间，又构成了由Ｃ１、Ｃ２分压的反馈式电路，反馈信号取自Ｃ２上的电压。
该电路的振荡频率为ｆ＝１／２π，其中Ｃ＝C1C2／C1＋C2。
制作点评该调频话筒简单易作，比较适合初学者仿制。
在空旷地区，本电路发射距离为２０～３０米。
长时间工作频率有较大的偏移。
信号的谐波含量多，对邻频会产生干扰。
在具体制作时，ＭＩＣ最好不要用软导线引出，而要将其焊牢在电路板上。
电感Ｌ可在Φ０．３ｍｍ圆棒上绕５－７匝脱胎而成，在调好匝距后，用高频蜡固定。
在判断电路是否起振时，可用以下简法。
用普通指针万用表ＡＣ２Ｖ挡，任一表笔悬空，另一表笔接触天线，若发现指针有摆动，说明电路已起振，即可做拉距调试。
简易无线话筒电路图（三）频率：70MHz到120MHz 距离范围：20到30米 9V供电简易无线话筒电路图（四）频率：88MHz到108MHz 距离范围：100到200米 3V供电简易无线话筒电路图（五）图中BG1及外围元件组成电容三点式振荡器，由MIC产生的音频电压使BG1的结电容发变化，在高频情况下，即使很小的电容变化也会引起很大的频偏。
无线简易话筒电路设计原理
无线简易话筒电路设计原理、本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。
主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。
单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。
电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。
工作电流为60--80mA。
但以上三极管难以购到，且价格较高，假货较多。
笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。
笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短，电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。
其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。
实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。
若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。
图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。
若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。
图2为2km调频发射机电路。
本电路分为振荡、倍频、功率放大三级。
1.5V调频无线话筒电路制作
综合实验二、 1.5V调频无线话筒电路制作一、实验目的1．熟悉调频无线话筒电路。
2. 学会实际电路的安装与调试。
二、仪器设备1．双踪示波器2. 信号发生器3. 数字万用表三、预习要求1．了解并分析电路原理，熟悉各元件在电路中的作用。
2．画出电路的接线图。
四、工作原理调频无线话筒，具有使用电压低，受话灵敏、制作筒易的特点，能拾取距话筒 3 米以外的轻微讲话声；有效传输距离50 米左右。
适用于中、小会议及教室，电路如图下所示。
外界声波通过话筒MIC 转变为音频电压信号，经C1耦合至VT1组成的微音放大电路后，经C2加至电容三点式高频振荡管VT2基极，使其c—b结电容变化，振荡频率随之变化，实现频率调制。
调制后的高频信号经C7耦合到发射天线ANT，并向外辐射。
Ll、C4为调谐回路，改变L1的匝数与间距，可改变工作频率。
电路装成后，先调试整机电流，正常值为2.5mA左右，将线圈L1短路，电流增至3.5mA 左右，则表明振荡电路已起振。
打开调频接收机并开大音量，转动调谐旋钮，找到某一噪声被完全抑制的频点，同时要听到话筒回授的啸叫声；若无回授啸叫，应检查音放电路故障。
如果本机与当地广播频率相重，可相应拨动L1的间距避开。
最后适当调整电阻R1阻值的大小，使话筒受话灵敏度最大且清晰，即可使用。
五、实验报告整理实验数据及波形图。
(VT1、VT2各极电压以及极电集的波形)。
无线调频话筒的设计与制作
方案论证
方案一:
方案二
设计制作无线话筒的方案很多。如图所示为设计总方案框图。通过话筒 把声音转换成音频电信号经放大器放大后，采用调频调制的方式，由 高频振荡器调制出高频调制信号，并由天线以电磁波的形式发射。
其发射信号频率在87~108MHz范围内，这正是调频收音机接收的范围。 该调频范围调频台少，可避免电台的相互干扰，同时该频段外界其他 干扰也较少，还可以直接用调频收音机作为接收机，以方便制作
原理图框
声音信号 采集电路 声音信号 放大电路 高频振荡调 频电路 高频功率 放大电路
无线发射 电路
电路图以及工作原理
图为调频无线话筒的具体原理图，该调频话筒，具有使用电压低、受话 灵敏、制作简易的特点，能拾取距话筒3m以外的轻微讲话声；有效距 离50m左右，可用作电话教学的无线话筒等。
外界声波通过话筒MIC转变为音频电压信号，经C1耦合至由VT1组 成的微音放大电路放大后，经C2加至电容三点式高频振荡器振荡管 VT2基极，使其c-b结电容变化，振荡频率随之变化，实现频率调制。 调制后的高频信号经C7耦合到发射天线ANT，并向外辐射。L1、C4为 调谐回路，改变L1的匝数与间距可改变工作频率。 MIC选用小型驻极体话筒。三极管VT1用β>60的超高频管，如9018、 3DG56、3DG80等、C1、C2为电解电容，其余为高频瓷介电容。电阻 均为1/8碳膜电阻。L1用0.4~0.6mm漆包线在圆珠笔芯上绕7~8圈脱胎 而成。ANT采用0.5m长的软铜线作尾拖天线。
1u 1 1 1 1 1 1
2
实物正反面
仿真结果
位号 名称 规格 数量 R1 电阻 10k 1 R2 电阻 82k 1 R3 电阻 12k 1 R4 电阻 15k 瓷片电容 10p C5 瓷片电容 20P C6 瓷片电容 12P T1 三极管 9018 T2 三极管 9013 MIC 话筒 铜丝 天线
教你自制一款无线话筒（图）
教你自制一款无线话筒（图）
一、制作说明
1、本款无线话筒电路设计合理、造型美观人方、传声距离远、使州寿命长、经济实惠、耗电小，适应普通FM调频收音机使用，大家在装配前仔细阅读本材料。
2、振荡线圈L的制作：在直径为巾5毫米的直柄钻花上用直径0．5毫米的漆包线平绕4圈脱后即成。
3、振荡线圈L的调整：打开收音机(置于FM段)和话筒开关K(置于ON处)然后手持话筒，一边对话筒讲话一边调收台旋纽(或选频键)直到收音机中传出自己的声音为止、如果在整个频段(即88一l 08MHz)仍收不到自己的声音则仔细拨动振荡线圈L。
拨动时只需拉开或缩小线周每匝之间的距离，侧整时应仔细。
若调整线圈的松紧仍无凑效则应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响)，重新焊上后继续上述蒯整。
4、在准备安装制作本套电路前，请用万用表筛选一下各个元件的质量．有条件的话将各瓷片电容用电容表测量一下电容量，这样就万无一失，一装即成功。
，本套件只要经过仔细的元件筛选，在焊接时保证质量并尤虚、假、错焊．一般情况下是能成功的。
二、元件清单
三、电路原理图
四、印刷电路图。
自制简易无线调频话筒的电路图
自制简易无线调频话筒的电路图做为一个无线电爱好者，可能都经历过做无线话筒的经历，说实话做成功时那个兴奋啊，我记得，当时我用9018高频三极管做了个发射距离不到50m,可我抱它整整睡了一个晚上啊，第二天又了一个，配合两台收音机，做对讲机用啊。
全村人那么的羡慕啊，小小分享一下成功喜悦。
下面我们来说说今天做的简易高频话筒。
下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。
高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。
三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。
发射信号通过C7耦合到天线上再发射出去。
自制简易无线调频话筒电路图-无线通信电子电路图无线发射电路图：自制无线调频话筒的电路图自制无线调频话筒的电路图_电路图无线发射电路图：自制教学用调频无线话筒电路自制带稳压的无线调频话筒_电路图语音电路电路图：自制调频无线话筒电路图语音电路电路图：简易微型自制无线话筒电路图无线接收:自制简易无线调频发话器的电路图调频无线话筒的制作及电路-无线通信电子电路图自制教学用调频无线话筒电路_电路图简易微型自制无线话筒电路图_电路图无线发射电路图：调频无线话筒的电路图带稳压电路的调频无线话筒电路-无线通信电子电路图无线发射电路图：带稳压电路的调频无线话筒电路图自制教学用调频无线话筒_电路图无线接收电路图：三管调频无线话筒的制作电路调频无线话筒的电路图_电路图无线发射电路图：一款简易调频话筒（单管）采用Q5337的无线调频(FM)话筒电路图_电路图。
无线话筒的电路设计及试制作
无线话筒的电路设计及试制作摘要本文论述了无线调频的实现过程，通过频率调制将无线电信号传输，并利用接收机将信号接收，其功能实现工作频率在调频波段88－108MHz范围内，工作距离为10－20m，灵敏度高、工作可靠性强、噪声较低等特点。
设计主要运用了调频方式中的直接调频方式，利用LC振荡电路，实现设计结果。
在电路设计中运用了日本NEC公司的集成电路upc1651，以及稳压7805等器件，使电路更加简洁，工作更加稳定。
在本文中还介绍了无线通信系统的工作原理及相关的应用，经过多角度的论证，解释了本设计的电路工作原理，电路实现功能，提供了理论基础。
关键词：发射机，调制与解调，驻极体话筒，无线通信类型Wireless Microphone Circuit Design And Trying To MakeABSTRACTThis paper discusses the realization process of wireless FM frequency modulation, through radio signal transmission, and will be using the receiver will be receiving signal, its function realization in FM band the working frequency 108MHz range, 88 - working distance to 10-1.02-3.20m, high sensitivity, reliability, noise work lower characteristics.Design mainly utilized FM the direct way, using the LC FM mode, realize the oscillating circuit design results. Circuit design using NEC corporation of Japan in the integrated circuit, and upc1651 7805 devices such as voltage, the circuit more concise, work more stable.In this paper are introduced the working principle of wireless communication system and related applications, after multi-angle argumentation, explains the design principle, circuit circuits function, provides theory basis.KEY WORDS：transmitter，Modulation and demodulation, in very body microphone, wireless communication types目录前言 (1)第一章无线通信技术的描述 (2)&1.1 无线通信系统的概述 (2)&1.2 无线通信系统的类型 (3)&1.3 无线通信系统中信号的特点 (3)&1.3.1 信号的种类 (3)&1.3.2 无线电信号的特性 (3)第二章无线发射机 (4)&2.1 调频发射机 (4)&2.2 调频广播的应用 (4)第三章直接调频方式的无线话筒 (6)&3.1 原理图及其分析 (6)&3.1.1无线调频话筒的电路图 (6)&3.1.2 音频接收放大电路 (6)&3.1.3 高频振荡调制电路 (7)&3.2电路元件列表 (7)&3.3 元器件分析 (7)&3.4 集成电路upc1651 (8)&3.4.1 upc 1651等效电路 (9)&3.5 主要元器件的选择 (9)&3.5.1 Upc1651元件参数 (9)&3.5.2 稳压7805 (9)&3.6 78xx/79xx系列在降压电路中应注意以下事项 (10)&3.7 7805内部电路图 (10)&3.8 驻极体话筒 (11)&3.8.1 驻极体话筒内部电路图 (11)&3.8.2 驻极体话筒实物图 (11)&3.8.9 驻极体话筒组成 (12)第四章调试结果及分析 (13)&4.1 调试 (13)&4.2 各种元器件的调试方法 (13)&4.2.1 电感 (13)&4.2.3 电容 (14)&4.2.3 电池 (14)&4.3 调试结果分析 (14)第五章无线调频话筒的其它制作形式 (16)结论 (18)参考文献 (19)致谢 (20)前言随着电子技术的发展和应用的日趋广泛，无线话筒的技术、市场、应用得到了长足的进步，一套完美的无线话筒，会给人们的使用带来极大的便利，虽然无线话筒的历史并不长，也就一二十年的历史，但发展极为迅速。
无线话筒的设计与制作设计
毕业（论文）设计题目：无线话筒的电路设计及试制作毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：商丘职业技术学院毕业（论文）设计任务书无线话筒的电路设计及试制作摘要高频电子线路系统地介绍了通信系统，特别是无线通信系统中的最基本电路及他们的功能，给出了定性及定量分析这些电路性能的方法。
这些电路包括了发射机及接收机中的选频放大电路、混频电路、功放电路、振荡电路、调制及解调电路、锁相环电路、自动增益控制电路及频率合成电路。
本课程的基本知识教学目标与能力目标是：通过理论和实践教学，使学生了解晶体管工作于高频时的工作原理，特性参数及微变等效电路，掌握高频单元电路的线路组成、基本工作原理、分析方法、技术要求及一些典型集成电路的实际应用，并且具备一定的理论水平和足够的实践技能，以及使用先进仿真软件的能力，为进一步学习、掌握电子、通讯技术的专业知识和职业技能打下基础。
高频电子线路是一门理论性、工程性和实践性都很强的课程。
学生通过本课程的学习，不但应该掌握必要的基础理论知识，而且还应在分析问题、解决问题和实际动手能力等方面得到锻炼和提高。
无线话筒的电路设计与制作毕业设计
无线话筒的电路设计与制作摘要无线话筒，是由若干部袖珍发射机和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。
它适应于舞台讲台等场合。
无线话筒实际是一个微型无线电调频广播系统,它由发射机和接收机两部分组成。
发射机由电容话筒，调频发射电路紧凑地组合在一起，用拖在话筒外的一段软线做发射天线。
无线话筒采用调频的方式调制信号，具有体积小，使用方便的特点。
发射功率很小，接收范围不超过100米。
无线话筒的设计结合了高频电子技术、电子线路设计、模拟电子技术等知识点，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新功能，从而学习到新的知识点。
该无线话筒能实现音频信号在80MHZ-103MHZ频段内的频率调制，并可以利用调频收音机接收到清楚的话音。
关键词：振荡电路；无线话筒原理；电路设计目录第1章绪论 (1)1.1概况 (1)1.1.1简易无线话筒系统 (1)1. 1.2无线话筒的分类 (1)1.1.3简易无线话筒的发展过程 (2)1.2现状分析 (3)第2章总体方案设计 (5)2.1总体设计要求 (5)2.2设计方案选择 (5)2.2.1发射部分机构框图 (5)2.3总体设计原理 (6)2.3.1发射部分设计方案 (6)2.4电路工作原理 (7)第3章无线话筒设计 (9)3.1无线话筒设计电路图 (9)3.2话筒MIC及音频放大模块 (9)第4章无线话筒制作 (12)4.1元器件清单 (12)4.2元器件插装 (12)4.3布局图设计 (13)4.4无线话筒焊接制作 (13)4.4.1焊料与焊剂 (13)4.4.2焊接工具的选用 (14)4.4.3手工焊接的工艺流程和方法 (15)4.4.3无线话筒成品图 (17)第5章调试与检修 (18)5.1调试步骤 (18)5.2电路调整、改进与注意事项 (18)结论 (21)致谢 (22)参考文献 (23)第1章概况及现状分析1.1概况1.1.1简易无线话筒系统随着数字技术的广泛使用，无线话筒成为越来越多用户首选的对象无线话筒系统在广播、电影、戏剧和舞台制作及公司、宗教和教育场所都是一个重要的组成部分。
调频无线话筒发射电路分析
调频无线话筒发射电路分析小功率语音调频发射电路广泛应用于无线话筒（无线麦克风）、无线教学扩声器、无绳电话及对讲机等设备。
专业调频无线话筒发射器电路具有一定的代表性，它综合了本模块各单元电路知识，通过学习掌握调频发射基本组成与原理。
无线话筒因摆脱了传输电缆的束服，使用灵活方便而被广泛采用。
其基本组成框图如图2-3-14所示，实物如图2-3-15所示。
图2-3-14 一种调频无线话筒发射电路组成框图图2-3-15 调频无线话筒发射器由于调频占用频带较宽，国内典型的调频无线话筒工作频率常选在甚高频VHF频段的169-260MHz和特高频UHF频段690-960MHz上。
这里介绍的无线话筒工作在甚高频VHF的180-260MHz。
下面结合附录调频无线话筒电原理图分析图2-3-14中各部分的作用：1．音频放大部分话筒音频放大选用MC358集成运放，因领夹话筒线也作发射天线，L1、L2为隔离高频信号的电感，对音频信号感抗较小可视为短路，C1为预加重电容，进行高频提升。
2．压缩电路压缩扩展是一种依靠“掩蔽”效应来提高无线系统信噪比的双重音频处理过程。
它由DBL5020专用信号处理IC电路实现音频信号的压缩，压缩比率为2：1，在接收机中的扩展器以1：2的反比率放大以恢复音频信号的原始动态。
压缩扩展电路用于提高无线话筒系统的信噪比。
3．音码电路在无线话筒发射音频信号的同时，加入一个听不见的32KHz超声波导频信号。
由32kHz晶体Y2和MC358集成运放组成超声波振荡器。
接收机中的静噪电路能识别这个导频信号，接收机只有在检测到这个导频信号时才输出音频，从而有效的防止来自其他发射器的无用信号、噪声以及来自无线话筒电源通断时产生的射频噪声。
业界常称此导频信号为音码。
4．锁相环压控振荡调频电路无线话筒要保证在温度、湿度、供电电压、振动、冲击等各种环境因素变化下稳定工作和获得良好的音质，发射机的载波频率稳定度是最重要的基本条件。
无线话筒的制作_2
无线话筒的制作一、实验目的：1、通过对本制作的安装、焊接、调试，了解电子产品的内部构造，训练动手能力，掌握元器件的识别、测试以及调试。
2、熟练使用电烙铁、吸锡器、斜口钳、万用电表等电子工具。
3、对照电路原理图，了解工作原理，认识元器件符号。
4、认真仔细的安装焊接，排除安装焊接过程中出现的故障。
5、进一步熟悉双踪示波器的使用。
二、实验原理：原理图：电路工作原理：MIC先将自然界的声音信号变成音频电信号，经C2耦合给Q的基极进行调制，当有声音信号的时候，三极管的结电容会发生变化→振荡频率发生变化，完成频率调制，即调频。
再经C8耦合给高频调谐放大电路对已调制的高频信号放大，再通过C12、L3和天线TX向外发射频率随声音信号变化而变化的高频电磁波。
其中R1为话筒MIC的偏置电阻，一般在2K—5.6K选取。
R4为集电极电阻。
R5为基极电阻，给Q1提供偏置电流。
R6为发射极电阻，起稳定Q1直流工作点的作用；Q2、R7、R8、C4、C5、L1、C6、C7组成高频振荡电路，R7给Q2基极提供偏流，C5和L1振荡回路，改变其值可以改变发射频率，C4为反馈电容，R8起稳定Q2直流工作点作用，C7隔直流通交流电容；Q3、R9、R10、L2、C10、C11组成高频功率放大电路。
R9给功率管Q3提供基极电流，C10和L2放大调谐回路，和振荡回路C5和L1调谐在同一频点时获得最大输出功率，发射距离最远。
当我们将发射频率调节到FM收音机波段内时，就可以配合带FM波段的收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。
三、元件清单：四、注意事项：1、电阻陶瓷电容不用分正负极，但是必须注意电阻值和电容量不要搞错。
2、板上的话筒有正负极性之分，和铝制外壳相连接的一极为负极，另一极为正极。
为了能装上线路板，必须先加焊两只脚。
3、三极管的三只管脚功能完全不同，一定要分清楚。
4、元件位置不要装错，焊接时间最好控制在2-3秒，力求元件安放到位并且美观，多次检查无误后即可通电调试、使用。
自制简易调频无线话筒+电路图+详解
自制无线话筒-电路图-制作过程全解本文转载于/hamradio/20081029/134.html本人前后成功制作过四种电路的调频无线话筒，距离从 20米到五面米不等。
这篇文章介绍的是本人初一时制作的第一款调频无线话筒，元器件少，易于调试是这款电路的最大特点，有效距离 20米左右。
读此文章后略觉有些不妥之处，对此进行少量修改红字部分，本意并非不尊重原作者，只是怕读者多走弯路，不敬之处还请谅解。
本文介绍一种简单的无线话筒。
可在调频广播波段实行无线发射。
本机可用于监听、信号转发和电化教学。
由于结构简单、装调容易，所以很适合初学者装置。
一、无线话筒的电路图和工作原理图1是调频无Array线话筒的电路图。
图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。
在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。
二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。
C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018（这个三极管选择十分重要一定要选高频的，9018为超高频三极管频率可达1G 此外也可选8050功率大些想提高发射距离时可考虑，但静噪方面不如9018小）ＢＭ为小型驻极体话筒 L为空心线圈。
1.发射极(e)2. 基极(b)3.集电极(c)驻极体话筒灵敏度越高，无线话筒的效果越好。
它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。
图 2 驻极体话筒检测L 是空心电感线圈。
用直径 0．5毫米的漆包线在元珠笔芯上密绕 10圈（12圈）。
用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图 3）。
三、焊接电路 图 4是调频无线话筒的印刷电路图。
FM(调频)无线话筒电路图
FM(调频)无线话筒电路图该话筒语音清晰度较高，主要采取了几个措施：ＭＩＣ输出的信号先送到ＢＧ１管进行放大，其中Ｒ１和Ｃ１是附加的高音预加重电路。
Ｃ２和Ｃ３是ＢＧ１管的输入和输出耦合电容，其值用得较小，是为了衰减低音，提升中高音。
ＢＧ１管输出端反向并联的二极管Ｄ３、Ｄ４与Ｃ４、Ｒ７的电路，是利用二极管正向导通时内阻变小的特性对强信号起限幅作用，而正常强度的信号不受影响，同时对话筒与扬声器之间的正反馈引起的啸叫也有良好的抑制作用。
话筒信号经ＢＧ１放大后，通过Ｌ５加到ＩＣ内部的变容管上，对高频信号进行调频调制，可得到较大的频偏。
Ｃ７、Ｃ８和Ｃ９、Ｌ１组成调频信号调谐电路，其工作频率在８８ＭＨｚ～１０８ＭＨｚ之间。
ＩＣ的第脚输出的高频信号经Ｌ２和Ｃ１０调谐选频后送Ｃ１１再耦合到ＢＧ２管进行射频放大（ＢＧ２可用一般的超高频管）后，向空间辐射调频的话筒信号。
整机装在一个袖珍半导体收音机的外壳内。
ＭＩＣ用一根８０ｃｍ长的单芯屏蔽软线引出，此话筒引线兼作发射天线。
Ｃ１３输出的高频信号用电感Ｌ４与地隔离，接到屏蔽线的外层。
ＭＩＣ装在一个合适的乳胶管内，再用一个领带夹与乳胶管固定在一起。
使用时将话筒夹在胸前靠近衣领处，机器挂在裤带上，使话筒线展开，其发射效果最好。
Ｌ１、Ｌ２、Ｌ３用∮０．５ｍｍ左右的漆包线在直径为５ｍｍ的圆棒上绕５圈，Ｌ２上有一抽头。
Ｌ４、Ｌ５和Ｌ６可用普通小型色码电感。
调试时先调Ｌ１的松紧度，使收音机在ＦＭ段能收到该调频话筒发射的信号，再调Ｃ１６使信号更强。
最后将收音机天线缩短后调Ｌ３，使发射距离最远。
如有简易场强计配合调试，能调到效果最佳。
本机频率稳定，一次调好后使用数月不会漂移。
本人使用４．５Ｖ电源时，发射—接收距离２５米之内无方向性，用调频收音机收听，感觉就像是一个调频广播电台。
调频无线话筒接收机电路上传者：dolphin 浏览次数:1869调频无线话筒接收机电路大致几个大的部分：1。
调频接收及变频：由IC1 (BA4424)，本振回路（Q1,Q2）及外围元件组成。
最简单的无线FM话筒
最简单的无线FM话筒昨天在微头条发了一个最简单的微型FM无线话筒电路图，引起了很多头条朋友们的兴趣。
有的朋友希望能够详细讲解一下这个电路，那么在这里就来详细讲解一下。
电路图如下。
图1 最简单的FM话筒电路这个电路整个只有10来个元件，并且这些元件都很常见、价格也很低廉。
电路中起主要作用的就是三极管和几个无源元件（电阻、电容、电感就是典型的无源元件）。
当然，这个FM无线话筒效果可能不大好，但是从这个电路可以了解FM电路的基本结构和原理。
用这个电路做的无线话筒体积可以做到很小-一个一元硬币大小，但是别看它不起眼，它的发射距离可一点也不近--其发射距离可达50米。
这个电路的发射频率范围在88~108MHz范围之内，想一想城市里的调频广播的频段是多少？对了，调频广播的的频段就是88~108MHz，那这样的话，我们拿一个带调频的收音机就能够接受到这个话筒发出的音频了。
来分析一下整个电路的工作原理。
1、首先，电阻R1和话筒MIC（话筒也是有内阻的）组成一个分压器。
我们知道话筒MIC的作用是将声音信号转化为电信号。
当我们对着MIC说话时，声音信号就转换为电信号进入三极管Q1的基极（b 极）。
我们再看图中，虚线框内的几个元件实际是一个振荡器，它的作用是产生高频载波信号。
三极管同时还是一个调制器，它负责把低频有用信号（也就是话筒里面输出的信号）与高频载波进行“嫁接”-也就是FM调制。
（想一想收音机里的调制和解调的目的和原理），最后形成一个载着音频信号的FM信号从天线E1发射出去。
2、电容C2和电感L1构成的储能电路形成振荡器。
3、天线E1的制作：用一根长度25cm，直径1mm的导线就可以。
4、电感L1的制作：用直径0.5mm的带绝缘表面的导线在直径为1cm的塑料骨架上绕5匝即可。
调整匝距或者匝数可以改变这个无线话筒的发射频率。
5、调整L1和电容C2，就可以使用调频收音机寻找到这个无线FM话筒所发出的信号，通过收音机的解调能够还原该话筒所发出的声音。
模电课程设计无线话筒的电路设计
模电课程设计--无线话筒的电路设计目录1.课程设计的目的与作用 (1)2. 设计任务 (1)2.1无线话筒的电路设计 (1)2.1.1无线话筒电路图 (1)2.1.2无线话筒的原理 (2)2.1.3理论仿真结果及其分析 (3)2.2火灾报警器的电路设计 (4)2.2.1火灾报警器电路图 (4)2.2.2火灾报警器的原理 (5)2.2.3理论仿真结果及其分析 (5)2.3温度报警器的电路设计 (6)2.3.1温度报警器电路图 (6)2.3.2温度报警器的原理 (7)2.3.3理论仿真结果及其分析 (7)2.4矩形波发生电路的电路设计 (8)2.4.1矩形波发生电路电路图 (8)2.4.2矩形波发生电路原理 (9)2.4.3理论仿真结果及其分析 (10)3.设计总结 (10)4.参考文献 (11)1.课程设计的目的与作用现代社会，对人才的需求超过以往任何一个时代，而大学生则是所谓人才的主要人群之一。
在大学里我们学习了多科与所选专业相关的课程，其理论性和实践性都比较强。
课堂上我们主要学习的是理论部分，而课程设计主要是用我们所学的理论知识进行必要的实践活动，目的是在我们学好理论课的基础上通过开设课程设计来让提高我们运用所学知识解决实际问题的能力，培养我们学以致用良好习惯。
一方面锻炼了实践能力，另外通过课程设计的实际操练也加深了对理论知识的理解和掌握，也有助于后续课程的学习和理解。
2. 设计任务2.1无线话筒的电路设计2.1.1无线话筒电路图2.1.2无线话筒的原理无线话筒电路由声音拾取电路、声音转换电路、高频振荡器、调制电路、缓冲放大电路和电源组成。
首先利用驻极体话筒拾取音频信号，并经过驻极体话筒内部的声音转换电路将音频信号转换为电信号，用西勒振荡器产生高频振荡，并通过调制电路进行调制，通过三极管缓冲放大电路将调制信号进行放大，最后通过天线将已调信号发送出去。
2.1.3理论仿真结果及其分析使用Multisim建立电路模型，用函数信号发生器代替音频信号，用示波器分别连接音频信号输入端、谐振振荡端、天线发射输出端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工学院毕业设计（论文）题目：无线话筒的电路设计与制作专业：电子信息工程班级：07（2）*名：***学号：**********指导教师：***日期：2011.5.4目录引言 (2)1概况及现状分析 (3)1.1概况 (3)1.1.1简易无线话筒系统 (3)1.1.2无线话筒的分类 (3)1.1.3简易无线话筒的发展过程 (4)1.2现状分析 (5)2总体设计 (6)2.1总体设计要求 (6)2.2设计方案选择 (6)2.2.1发射部分机构框图 (6)2.2.2接收部分结构框图 (6)2.3总体设计原理 (7)2.3.1发射部分设计改进方案 (7)2.4电路工作原理 (9)2.5元器件说明 (10)2.5.1话筒MIC： (10)2.5.2高频振荡调制电路: (10)2.5.3电感制作: (10)2.6结构设计 (10)2.6.1发射机的主要技术指标: (14)4 PCB印刷电路板的实现 (17)5设计实现 (18)5.1注意事项 (18)5.2电路调整与改进 (18)6设计心得 (19)7总结 (19)8致谢 (20)参考文献 (20)无线话筒的电路设计与制作电子信息工程专业07级2班学生祝天名指导老师徐朝胜摘要：话筒又叫传声器，是一种电声器材，属于传声器，是声电转换的换能器，原理是通过声波作用到电声元件上产生电压，然后转化为电能。
随着数字技术的广泛使用，无线话筒成为越来越多用户的首选对象。
无线话筒按调制方式可分为调频式和调幅式，前者由于具有通频带宽、动态范围大、传输距离远和抗扰性强等特点，所以应用较多。
调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
简易的无线话筒设计结合了高频电子技术、电子线路设计、模拟电子技术等知识，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新功能，从而学习到新的知识点。
整个电路使用Protel99se 软件设计，该设计具有电压低，受话灵敏，制作简易等特点，可运用于教学，无线广播，助听器，及各种声控设备当中。
关键词：调频、振荡电路、无线话筒原理，电路设计引言市面上话筒种类繁多。
分析话筒的电路主要需掌握以下两点：（1）信号传输回路分析：分析各种话筒输入插口电路。
（2）话筒信号放大器分析：话筒放大器是一种小信号低噪声音频放大器，分析话筒电平控制电路。
相信每一个电子爱好者都希望通过自己动手实现与外界的实时通讯或是远程遥控。
下面我介绍的这个无线话筒（发射机）就十分适合我们对所学电子知识进行熟悉和巩固。
Protel99SE：通用电子设计自动化EDA（Electronic Design Automation）已成为时代潮流，EDA的设计思想因此普及。
Protel设计系统是一套建立于IBM兼容PC环境下的EDA电路集成设计系统；Protel设计系统是世界上第一套将EDA环境引入Windows环境的EDA开发工具，是具有强大功能的电子设计CAD软件，以高度的集成性著称于世。
Protel公司2001年推出的具有PDM功能的EDA综合设计环境Protel 99 SE，是基于Windows 98/200/NT/XP 环境的电路原理图辅助设计与绘制软件，是具有原理图设计、PCB电路板设计、层次原理图设计、电路仿真及逻辑器件设计等功能，是电子设计的有用软件之一。
1概况及现状分析1.1概况1.1.1简易无线话筒系统随着数字技术的广泛使用，无线话筒成为越来越多用户首选的对象无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。
随着数以万计的设备使广播频率变得拥挤以及用户对无线话筒系统需求的增加，理解无线话筒系统的设计和操作的概念经成为专业用户所关注的问题。
由于可用的频谱越来越少，在北美DTV（数字电视）广播的出现使得无线系统的运行更加复杂困难。
DTV也同样出现在欧洲,它已成为未来可能出现的频谱拥挤现象的另一标志.。
鉴于以上这些事实，随着无线话筒、内部通讯联络系统、耳内监听系统和其他应用在各类制作的无线电通讯设备的日益普及，对于无线系统扎实的，技术性理解需求是前所未有的。
无线话筒系统的基本组成部分无线话筒系统的三个组成部分为：话筒，发射机，接受机1.1.2无线话筒的分类无线话筒的分类方式很多，比方说根据发射使用频率分类或无线话筒的接收方式来分类等。
按照发射使用频率分类:如果按照这一方式可以分为：①FM 无线话筒②VHF无线话筒①FM 无线话筒：工作原理的利用FM收音机来接收，这一无线话筒的特点是系统简单，成本低廉，但是现在已经被淘汰了，原因是使用效果不佳，不能满足专业品质的要求。
②VHF无线话筒：这一无线话筒又可分为低频及高频段两类型，现在人们常常使用的是高频段的无线话筒，高频段的无线话筒的特点是频率较高，使用天线较短，甚至可以设计成隐藏式天线，方便，安全又美观，受电器的杂波干扰又大为减少，电路设计极为成熟，零件普及价格低廉，现在这样的无线话筒已经是当今市场上的热门机种。
按照接收方式分类:按照这一方式分类通常分为两类：①自动选讯接收无线话筒②非自动选讯无线话筒①自动选讯接收无线话筒：这一话筒由于电波舆中会产生“死角”的物理现象使接收机的声音输出，产生断断续续或不稳定的缺点，为了解决这种缺陷，专业用的机种必须采用双天线及双调谐器的“自动选讯接收”方式来改善。
②非自动选讯无线话筒：这一话筒由于机型的电路设计复杂精密，装配较难，成本较高，一般低价的机型就没有采用自动选讯的设计，所以也无法消除无线话筒在使用中产生声音中断的缺点。
所以这样的一般不适合专业场合使用。
按照无线话筒的振荡方式分类:按照这一方式通常也分为两类：①石英锁定②相位锁定频率合成①石英锁定的特点是它是以石英振荡器产生发射与接收精确稳定的固定频率，电路简单，成本低廉，是当今无线话筒的标准电路设计。
这种类型的话筒及接收机只固定单一个频率配对使用，因此无法改变或调整使用频率。
②相位锁定频率合成的特点：这一话筒是采用的PLL的电路设来避免无线话筒在使用中遇到其他讯号的干扰而无法使用，或为了同时使用多支话筒的场合，需要随时方便又快速的改变频道这一功能。
按接收机频道数分类：这一分类中常常可分为三种即：①单频道②双频道③多频道①单频道：它是在一个接收机的机箱内只装配一个频道的非自动选讯或自动选讯接收机。
这一种有价格便宜使用方便等特点。
②双频道它是在一个接收机的机箱内，装配两个频道的非自动选讯或自动选讯接收机。
这一种一般成本低并且设计简单。
③多频道它是在一个接收机的机箱内，装配四个频道以上的接收机，大都采用模组化接收模组的机构设计。
这样的无线话筒一般适用在装架式专业机种的使用场合。
无线话筒种类非常之多需要根据不同的需求来选择一个适合自己的的话筒。
1.1.3简易无线话筒的发展过程无线话筒由一开始简易的一个无线调频发射器和无线调频接收器到现在的采用专门的PLL（频率锁相环）技术，这期间大致经历了三个阶段。
简易调频发射与接收：最初人们为了摆脱话筒线缆的羁绊，想到了类似于调频广播的发射和接收原理，通过话筒的换能原理及音频→调制→放大→发射过程，然后通过调频收音机或专用接收机接收、放音。
但是这种方式下的无线话筒的音质、稳定性、抗干扰能力等不能满足需求。
石英振荡的调频发射与接收：由于采用电子电路产生的RC或LC振荡，其振荡频率的稳定性受到环境的影响是很大的，所以频率也不可能很高，一般只能在二、三百兆赫以下，在这样的频段，极易受到其它信号的干扰，此时便出现了采用石英振荡体的发射与接收电路。
石英晶体的振荡频率是非常稳定的，由它组成的无线话筒发射与接收器，工作起来较为稳定，与此同时，其工作频率可在V段（30MHZ-250MHZ），U段（200MHZ-1000MHZ）内，外界对其干扰不严重，因此给无线话筒的使用带来了较好的效果。
但是在使用上，由于石英晶体的振荡频率是不可调的，因此对于一套无线话筒来讲，它的接收和发射频率是固定的，而且要求一一对应，十分的不方便，如果在某地刚好在这一频点上存在干扰，那么该无线话筒就无法使用了。
采用PLL接收的无线话筒：PLL是频率相位锁定环路的英文字头缩写，在无线话筒的发射接收中，采用频率合成的方式，可以在一个频带内，满意地接收信号，在此频带内，还可以任意切换工作频道。
理论上，在一个24MHZ的频带内，如果以1MHZ作为频道解析度，则可以切换25个频道；如果以125KHZ，则可以切换193个频道，至于频道数的多少与接收机的频宽及频道解析度有关。
1.2现状分析通信作为电信是从19世纪30年度开始的。
面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。
正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。
无线话筒在日常生活中的用途：1无线话筒：用户在唱歌、讲话或者表演时可以360度的任意转动和移动，不会有电线绊脚、扯后腿。
2无线广播：老师在讲课时进行现场转播，可以无数学生用收音机收叫讲课，大大的增加了听课人数。
3无线叫卖器：在街上推销商品时，用无线话筒叫卖具有一定新颖性，会收到比普通话筒好的广告效果。
4无线助听器：具有比较好的隐蔽性和安全性，可在远处用收音机耳机收听。
5无线抱警器：实现一定距离的无人值守。
例如可以在二楼监听一楼之门锁声音，起防盗报警器的作用。
6无线电子门铃：由于可无线传播声音，因此也可以无线传播门铃声音，配对还可以改装成无线对讲机。
7无线电子乐器：将口琴、二胡、吉它等乐器声音用收音机接收，或用功放扩大播出，可更好欣赏音乐。
8电子助听器：通过调节收音机或者话筒的音量，将声音放大后再送入耳机，可以有效的改善老人听力。
9声控小彩灯：将大功率功放输出端的音箱改接成瓦数相当的6V,12V汽车电灯泡，调节音量合造位置。
10小型广播电台:适合学校工厂等单位自行举办各种节目，可以播放音乐、新闻、通知等，用收音机听。
11电视伴音转发器：看电视时用耳机听可不影响别人睡觉，但受耳机线长控制.本装置则可以不受此限制。
介于无线话筒在生活中的广泛用途所以对无线话筒的研究具有积极的意义。
针对目前市场上无线话筒鱼龙混杂，一般消费者消费又无法分别的现状，这次课程设计专门要设计一款无线话筒，这款话筒采用调频的方法发射信号，频率比较稳定，发射距离比较远，可以满足各种不同的需求，而且在设计过程中非常重视性价比，这主要是为低端消费者考虑的。
我希望通过此次无线话筒的电路设计能对其电路有所改进。
2总体设计2.1总体设计要求（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。
